Какой должен быть нахлест арматуры: Технические особенности нахлеста арматуры при вязке
Нахлест арматуры при вязке по таблице СНИП 2.03.01-84 и 52-101-2003
Когда мы собираемся строить свой дом, то хотим, чтоб он служил долгое время. Самое главное, чему стоит уделить особое внимание – это фундамент дома. Чтоб основание жилища было крепким, стоит также уделить внимание каркасу арматуры, который составляет прочный «скелет» фундамента. И в этом деле есть множество нюансов, о которых мы сейчас поговорим.
Как вязать?
Нормативная база
Согласно СНиП 52-101-2003, имеются механические и сварные соединения арматуры стыкового типа и сделанные без применения сварки стыки внахлест. Соединение механически происходит с помощью резьбовых либо спрессованных муфт.
Если вы собираетесь применять при соединении арматуры нахлест, то нужно помнить, что сечение не должно быть более сорока миллиметров. Согласно документу, который ACI 318-05 (мировой аналог строительных норм), допустимое значение сечения стержней не должно превышать 36 мм.
Данные рамки объясняются отсутствием проведения испытаний большей по диметру арматуры.
Арматуру не стоит соединять на тех участках, где идет максимальное напряжение и нагрузка. Прочность изделия в противном случае остается под большим вопросом.
Соединять можно как с вязальной проволокой, так и без нее. В первом варианте проволока применяется для связывания арматуры. Со стержнем, имеющим сечение не более 25 мм, лучше всего использовать опрессованные соединения или винтовые муфты. Таким образом повышается величина безопасности строения, а также уменьшаются денежные расходы на армирование (длина нахлеста арматуры при вязке составляет перерасход до 25% материала).
Какой нахлест арматуры при вязке нужно делать?
Когда вы собираетесь соединять арматуру, то нужно помнить, что длина запаса, как по горизонтали, так и по вертикали, должна быть не менее 25 мм. Если вы выполните данное правило, то бетон без препятствий попадет даже в самые недоступные уголки каркаса. Если арматура с сечением больше, чем 25 мм, то следует выбирать шаг стержней относительно их диаметра. Самое большое расстояние между элементами арматуры по ширине должно составлять 8 диаметров прута.
В случае если вы используете проволоку для вязки расстояние между элементами должно быть не более 4 диаметров стержня арматуры
Бессварочное стыковое соединение
Строительные нормы и ACI 318-05 рекомендуют в конструкциях применять свободные соединения прутков без напряжения. При таком соединении сцепление фундамента становится более крепким за счет надежной сцепки всех прутьев. Такого эффекта нельзя достичь с помощью заливки арматурного элемента, который соединяется с соседним стержнем вязальной проволокой. Не стоит забывать, что припуск по длине не должен быть меньше, чем двадцать пять сантиметров.
В случае, когда имеется нагрузка, как на сжатие, так и на растяжени, размер припуска может быть даже больше, чем 30 мм. Согласно международным стандартам, которые применяются строителями в Европе, величина нахлеста скрепляемых деталей для армирования составляет 40 мм. В этом случае мы говорим об арматуре класса А400.
Показатель рекомендованного припуска зависит от марки бетона, применяемого при заливке фундамента, или другого любого сооружения.
Соотношение нахлеста и диаметра прута смотрите в таблице:
В заключение хочется отметить, что при строительстве сооружений, в состав которых входит арматура, нужно четко соблюдать все пункты строительных норм, особенно 52-101-2003 и 2.03.01-84. Тогда ваше строение будет обладать долговечностью и прочностью.
Перехлест соединения арматуры при сварке и вязке, требования к выполнению соединений
Содержание
- Типы соединения арматуры внахлест
- Внахлестку без сварки
- Сварные и механические соединения
- Требования к выполнению соединений
- Соединение сваркой
- Соединение вязкой
- Длина нахлеста
- Как располагать соединения
Изготовление железобетонных изделий предполагает создание металлических каркасов. Они являются некими «скелетами», например, ленточных фундаментов или бетонных столбов. Армирование может осуществляться стержнями разного диаметра и качества стали.
Они соединяются между собой конкретными способами:
- Механический стыковый метод;
- Сварной стыковый вариант;
- Соединения, выполняемые внахлест без сварки.
Об этих методах соединения более подробно будет написано ниже.
Типы соединения арматуры внахлест
«Сшивание» арматуры внахлест предполагает соблюдение нескольких правил использования материалов и монтажа:
- Для этого способа подходят арматурные стержни не более 0.4 см в сечении. Это объясняется тем, что для стержней большего диаметра испытания на прочность не проводились.
- Должны соблюдаться расстояния перепусков.
- Необходимо правильно рассчитать длинунахлеста.
Внахлестку без сварки
Этот способ состыковки металлических стержней наиболее распространен для строительства фундаментов под частные дома.
Имеет неоспоримые плюсы:
- Простота работ;
- Доступность необходимых соединительных материалов;
- Невысокая цена.
Для работы по вязанию прутов используется специальная вязальная проволока. Также можно делать «сшивание» и без нее.
При вязке внахлестку без сварки пользуются одним из способов:
- Нахлест профильных прутьев.
- Соединение арматурных стержней поперек.
- Способ загибания концов прутьев петлей или незамкнутым колечком.
Сварные и механические соединения
Механический способсостыкования арматуры имеет ряд преимуществ:
- Работа не требует много времени, а также является максимально простой.
- Расход материала идет намного меньше. Если сравнивать со способом внахлест, то здесь теряется до 30% и более материалов на перепуски.
- Каркас, собранный механическим способом, является наиболее крепким, а, значит, надежным.
- Собирать конструкцию можно в любые погодные условия, что позволит рациональнее использовать время и не ждать, допустим, когда пройдет дождь, чтобы продолжить работы.
- Прутья любого диаметра подойдут для механического состыкования, так как в гидравлическом прессе имеются съемные штампы.
Для того, чтобы начать соединять арматурные стержни механическим способом, необходимо подготовить:
- Гидравлический пресс;
- Прессованные и резьбовые муфты.
Технология монтажа:
- На конец одного из прутьев надевается муфта. Она под прессом фиксируется на стержне. То же самое проделывается для второго стержня.
- При помощи прикрепленных муфт арматурные стержни соединяются.
Сварка может осуществляться при помощи нескольких разновидностей сварочных швов:
- Протяженные;
- Многослойные;
- Точечные;
- Принудительное наложение шва.
Требования к выполнению соединений
К «сшиванию» прутьев нахлестом предъявляют некоторые требования, которые касаются:
- Длины накладки прутьев.
- Положения металлического каркаса в бетоне.
- Положения перепусков относительно друг друга.
Учитывая эти требования и не только, можно получить вполне надежную арматурную конструкцию.

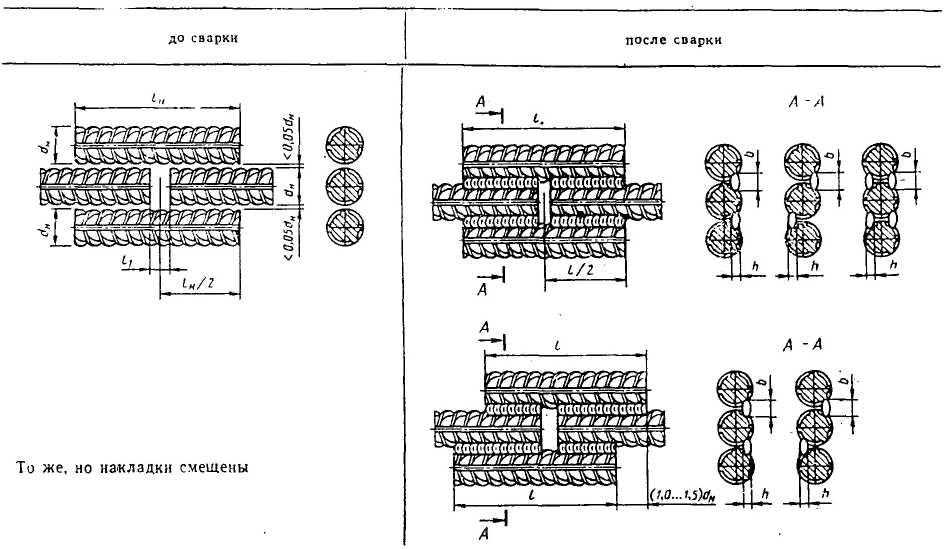

Соединение сваркой
Работать со сваркой позволительно только настоящим профессионалам. Именно они могут качественно наложить сварочные швы, и вся конструкция при этом будет крепкой и не сломается под массой бетонного раствора.
К сварочным работам предъявляются требования:
- Многослойный шов выполняется при помощи одиночного электрода.
Шов накладывается поэтапно: сначала с одной стороны, потом необходимо проложить шов с другой стороны.
- Принудительный шов предполагает использование арматуры диаметром от 1,4 см до 40 см. Делаются крестовые соединения. Изделия собираются в кондукторах, так как там прутья лучше примыкают друг к другу.
- Сорта стали с низким или средним содержанием углерода не подходят для точечной сварки. Это объясняется тем, что при сварке точечно в пересекающихся точках стержней быстро отводится тепло, вследствие этого остывший металл становится хрупким.
Соединение вязкой
По нормам СНиП состыкование прутьев в местах особенно сильной нагрузки способом вязки не допустимо. Стыки лучше делать там, где нагрузка от бетонного раствора, а также в дальнейшем от стен будет минимальна
Кроме этого, перепуски делают там, где не предполагается изгибов (поворотов). Если эти условия вязки не могут быть выполнены, то перепуск делается максимально длинным, до 90 диаметров стыкуемых прутов. Например: диаметр прута равен 36 мм, значит 90*36мм=3240мм, или 324 см, или 3,24 м.
Длина нахлеста
Величина нахлеста зависит от следующих показателей:
- Диаметра используемых арматурных стержней. Есть специальные сводные таблицы, в которых указаны, какие длиной нахлесты применяются для того или иного диаметра прута. В общем, стоить отметить, что диаметр должен быть увеличен примерно в 30 раз. Например, диаметр прута равен 10 мм, перепуск должен быть равен 30 диаметрам. Получается, что величина нахлеста равна 300 мм или 30 см.
- Используемой марки бетона. Чем выше марка бетона, тем меньший нахлест будет нужен, даже несмотря на диаметр прутьев.
Но это также зависит от того, для какого бетона будет использоваться конструкция, для сжатого или растянутого. Для последнего нахлест нужен чуть больше.
- Класса стали, из которой выполнены стрежни.
- Точек состыкования.
Также определение длины перепуска зависит от того, каким образом будет эксплуатироваться железобетонное изделие, ведь это может быть или столб, или фундамент. Нагрузка для этих двух видов ЖБИ абсолютно разная.
Как располагать соединения
Чтобы каркас будущего железо-бетонного изделия выдерживал большие нагрузки, необходимо правильно располагать перепуски в плоскостях конструкции. Стыковочные соединения должны быть расположены на расстоянии не меньше 0,6 м. В идеале расстояние должно составлять 1,5 длины перепуска.
Таким образом, есть три основных способа соединения арматуры. Каждый из них имеет свои плюсы и минусы. Но все они одинаково безопасно могут применяться для монтажа конструкций, если правильно соблюдена технология монтажа.
Что такое длина круга? Как рассчитать? — Полное руководство
от Civil Lead
Содержание
Что такое длина круга?Длина внахлест — это длина, предусмотренная для перекрытия двух стержней с целью безопасного переноса нагрузки с одного стержня на другой. В качестве альтернативы этому можно использовать механические соединители. Также известен как соединение внахлестку.
Зачем это предусмотрено?Допустим, нам нужно построить здание высотой 30 метров, но на рынке нет 30-метровой одинарной балки. Максимальная длина Стальной стержень , доступный на рынке, обычно составляет 12 метров.
Почему 12 метров?Из-за проблем с транспортировкой и сложности производства нам нужно соединить три 12-метровых стержня, чтобы получить 30-метровый стержень.
Что произойдет, если мы не укажем длину круга? Если мы не обеспечим длину нахлеста, механизм передачи нагрузки выйдет из строя, что в конечном итоге приведет к разрушению конструкции. 0007 Трещина может образоваться в бетоне.
Расчеты для зоны растяжения и зоны сжатия отличаются. Возьмем случай балки .
Когда балка подвергается воздействию сил в здании, нижняя часть балки испытывает растяжение, а верхняя часть балки испытывает сжатие, поэтому сначала мы обсудим зону растяжения.
дюйма, зона натяжения, есть два случая
- Одно изгибное натяжение
- Прямое напряжение
для изгиб. d , то есть длина разработки, или 30d , в зависимости от того, что больше, учитывается. Где d – диаметр стержня. Как правило, длина развертывания составляет 41d , где d — диаметр стержня.
Для прямого натяжения длина внахлест должна быть 2 L d или 30d , в зависимости от того, что больше. В этом случае прямая длина притирочной планки должна быть не менее 15d или 20 см.
При сжатии
В случае сжатия длина внахлест равна длине развертки, рассчитанной при сжатии, но не менее 24d .
Каковы общие правила длины круга?Для стержней разного диаметра
При сращивании стержней разного диаметра длина внахлест рассчитывается с учетом стержней меньшего диаметра.
Предположим, вы строите колонну, снизу идет стержень диаметром 20 мм, а отсюда должен быть сращен стержень диаметром 16 мм, тогда для расчета длины внахлест следует учитывать диаметр 16 мм, а не 20 мм.
Если диаметр прутка более 36 мм, то вместо притирки притирку делать не надо, этот пруток следует приварить.
Но когда сварка невозможна, то допускается наплавка для стержней более 36 мм, но в этом случае должны быть предусмотрены дополнительные спирали вокруг притертого стержня.
Притирку производить в шахматном порядке. Эти круги не должны выполняться на одном уровне, чтобы избежать коробления. Хомут должен быть близко расположен в притирочной части.
Это связано с тем, что при притирке бетонных элементов прочность элемента немного снижается. Следовательно, нам нужно обеспечить большее количество стремян в этой части.
В случае пакетных стержней соединение внахлестку стержней внахлестку должно выполняться путем сращивания одного стержня за раз. Такие отдельные соединения в пучке должны располагаться в шахматном порядке.
На этом изображении видно, что некоторое количество арматуры осталось для будущей конструкции, а дополнительная арматура понадобится для связывания стержней колонны. Эта дополнительная длина арматурного стержня также называется длиной внахлестку.
Также прочтите – Что такое бетонное покрытие? – Прозрачное покрытие, номинальное покрытие и эффективное покрытие
Зона притирки Зона притирки Для столбца Это столбец . L – длина колонны. В случае колонны зона растяжения расположена на расстоянии L/4 от обоих концов колонны. Эта зона испытывает напряжение, поэтому здесь не следует обеспечивать притирку.
Изгибающий момент в средней части колонны равен нулю, это означает, что средняя часть колонны наименее нагружена. Следовательно, 9В средней части колонны следует предусмотреть притирку 0007, чтобы передача напряжений от стержня к стержню в этой области происходила плавно.
Зона нахлеста для балкиТогда как в случае балки , как я уже объяснял ранее, верхняя часть балки испытывает сжатие, а нижняя часть испытывает растяжение.
Итак, верхняя арматура в балке оставлена в середине пролета . Поскольку балка не испытывает никакого отрицательного момента в середине пролета, в этой области отлично подходит нахлест.
В случае нижней арматуры нахлест предусмотрен вблизи концов балки на расстоянии или L/4 от поверхности колонны, но не должен быть в середине балки, и одна последняя точка Нахлест не должен быть предусмотрены на стыках .
Функция плиты RCC аналогична балке, если она спроектирована в односторонней плите . Идеальное положение для притирки — это место, где изгибающий момент наименьший, точка обратного изгиба.
Для усиления днища предусмотрены нахлесты L/5 до L/3 расстояние от опоры. ( L = эффективный пролет)
Для верхнего армирования нахлесты не требуются, так как они обычно короткие. Хотя ни в коем случае количество накладных брусков не должно превышать одной трети от общего числа брусков.
В двухстороннем перекрытии следует применять ту же практику, что и указанную выше, для обоих направлений.
Если сквозное расстояние между нахлестами наименьшее, то нахлесты следует располагать в шахматном порядке. (длина нахлеста +75 мм)
Как правило, длина перекрытия для плиты составляет 60d , колонны 45d , а балки 60d для марки бетона M20 .
Это длина, предусмотренная для перекрытия двух стержней, чтобы безопасно передать нагрузку с одного стержня на другой, альтернативой этому являются механические соединители.
Какова минимальная длина круга?Для прямого натяжения прямая длина притирочного стержня должна быть не менее 15d или 20 см. При этом в случае обжатия притирка должна быть не менее 24d .
В чем разница между длиной внахлестку и длиной разработки?Длина внахлестку предназначена для безопасной передачи напряжений от одного стержня к другому, в то время как необходима разработка для безопасной передачи напряжений от стального стержня к бетону для создания непрерывной конструкции.
Где в колонке указана длина круга? Изгибающий момент в средней части колонны равен нулю, это означает, что средняя часть колонны наименее нагружена. Следовательно, притир должен быть предусмотрен в средней части колонны.
Надеюсь, теперь вы поняли концепцию длины круга. Если вы нашли эту статью полезной, пожалуйста, не забудьте поделиться ею.
Если вы хотите добавить какую-либо информацию, которую я пропустил в этой статье, вы можете указать это в разделе комментариев.
Наконец-то спасибо! за прочтение статьи.
Также прочитайте
Разница между одним путем и двумерной плитой
Разница между длиной круга и длиной развития
Степень цемента — разница между 33, 43 и 53 класс . Цемент
Сливовый бетон – назначение, соотношение, спецификация и применение
Соотношение бетонной смеси – типы, пропорции бетонной смеси и методы
Как рассчитать количество цемента, песка и заполнителя в бетоне?
Длина перекрытия стального стержня
Твитнуть
Требуемая длина бетонной секции в железобетонных конструкциях не может быть обеспечена одним арматурным стержнем. Поэтому два стержня необходимо наложить внахлест, чтобы сохранить необходимую длину.
Эта длина, перекрываемая двумя стержнями в бетонных секциях, известна как длина внахлест или длина внахлест, и отдельные расчеты выполняются для длины внахлест для балок, колонн и секций плит.
Измерение длины нахлеста или длины нахлеста:
Длина нахлеста измеряется для тех бетонных секций, длина которых превышает 12 м. Как правило, 12 м означает длину запаса, который является жестким, чтобы обеспечить беспрепятственную транспортировку на площадку, а также погрузочно-разгрузочные работы.
1. Длина внахлестку для нескольких стыков. Стыки внахлест подразделяются на следующие категории:
a. Контактные соединения
b. Бесконтактные соединения
Контактные соединения: В этом типе арматурные стержни остаются в контакте и соединены вместе. Они классифицируются следующим образом:
и. Нахлестки траншейной сетки: Нахлест траншейной сетки находится в арматуре бетона.
Читайте также: Руководство по измерению стальной арматуры и ее количества в плитах, балках, колоннах и фундаментах
ii. Квадратные сетчатые нахлесты: Квадратные сетчатые нахлесты имеют длину нахлеста не менее 225 мм.
iii. Нахлест армирования: Нахлест армирования соответствует длине нахлеста не менее 500 мм.
2. Длина соединения внахлест при растяжении: Длина соединения внахлест растянутой арматуры измеряется в соответствии с ACI 12.15. В натяжном колене сила передается от арматурных стержней к бетону со связью и, в свою очередь, возвращается к арматуре. В результате создается непрерывная линия армирования.
В этом случае стык внахлест демонстрирует различное взаимодействие в зависимости от прочности бетона, марки стальной арматуры, расположения, размера стержней и расстояния между ними. Согласно ACI 318, соединения внахлестку с натяжением доступны двух классов: класс A и класс B (таблица R12.
