Нахлест арматуры при армировании: нормы, таблицы

Армирование является важной частью монолитных конструкций современных зданий. Долговечность и устойчивость строения зависит от надежности и прочности металлического каркаса, который помещается в фундамент. Создание опорного и укрепляющего арматурного каркаса заключается в правильном соединении стержней арматуры, в том числе при армировании монолитной плиты перекрытия.

Содержание

1. Виды соединений между арматурными элементами
2. Какой должен быть нахлест арматуры для вязки
3.   Анкеровка арматуры: таблица
4. Фиксация арматурных прутов электросваркой
5. Требования нормативных документов к арматурным соединениям
6.  Заключение

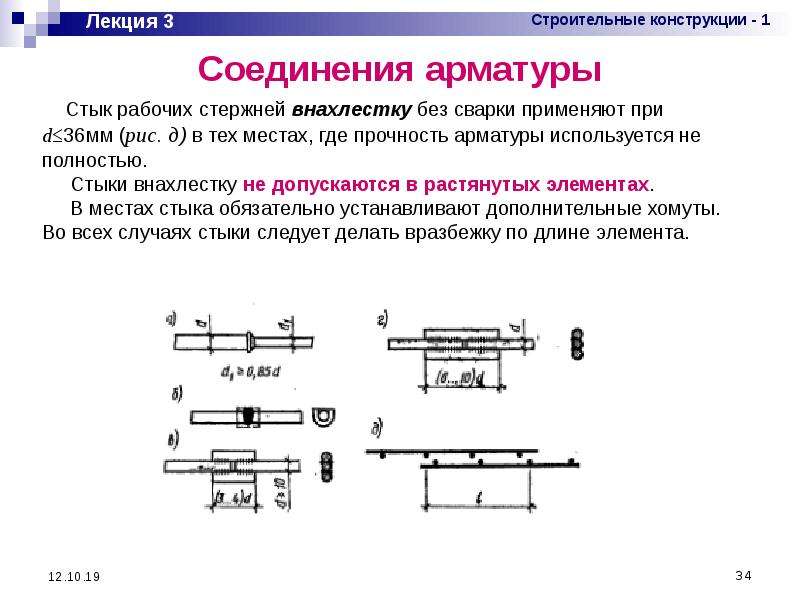

Виды соединений между арматурными элементами

Для конструирования каркасного остова используют разные типы соединения арматуры. Существует три основных способа стыковки двух     арматурных прутьев:

Стыковка арматуры внахлест производится следующим образом:

• с применением вспомогательных деталей: петель, лапок, крючков. Для А1- класса арматуры используются только крюки и петли;
• нахлест армирующих профильных стержней прямыми окончаниями;
• нахлест арматуры с прямыми окончаниями и поперечным соединением.

Механическая стыковка арматуры (МСА) классифицируется следующим образом:

• опрессованная анкеровка арматуры: торцы прутов соединяются внутри стального цилиндра, который обжимается гидравлическим прессом. В результате сталь врезается между ребрами профильной арматуры
•  резьбовая: производится с помощью стыковочного цилиндра с нарезанной внутри цилиндрической/конической резьбой. Соответствующая резьба выполнена на концах соединяемых стержней арматуры;
• болтовая: арматура соединяется болтами, вкрученными в тело арматуры через стенку муфты;
• винтовая стыковка производится а помощью муфты, внутри которой нарезана резьба, идентичная профилю арматуры, и закрепляется контргайками.

Сварочное соединение: анкеровка арматуры производится с помощью сварки.

Какой должен быть нахлест арматуры для вязки

Стыковка арматуры внахлест с помощью вязки – наиболее легкий способ создать надежный металлический каркас. Для данного типа соединения используются популярные прутья А400. Соединение арматуры внахлест механическим путем производится вязкой с помощью проволоки. Два стержня с прямыми концами приставляются с перехлестом и обвязываются отожженной проволокой. Но тут есть свои требования для обеспечения прочности соединения.

При стыковке арматуры внахлест методом вязки необходимо учитывать параметры:

•  величина нахлеста арматуры;
•  расположение соединения в каркасе и его назначение;
•  взаимное расположение участков перехлеста.

При армировании фундамента, нахлест арматуры недопустимо устанавливать в местах повышенной нагрузки (например, углы строения). Поэтому следует правильно рассчитать участки для перехлеста стержней арматуры при вязке. Они должны размещаться в тех частях металлической конструкции, на которые оказывается минимальная нагрузка.

Если по объективным причинам выполнить это условие не получается, длина нахлеста прутьев будет зависеть от диаметра арматуры. Для ленточного фундамента участки, где монтируется перехлест арматуры, должны находиться в местах, не подверженных напряжению и изгибанию. Если данное условие невыполнимо, длина прямой анкеровки принимается равной 90 диаметрам скрепляемой арматуры. Размеры таких соединений строго регламентированы ГОСТами.

Перехлест арматуры при вязке также зависит от таких параметров:

• класс рабочей арматуры;
• марка заливающего бетона;
• назначение железобетонного фундамента;
• степень предстоящей нагрузки.

Узнать длину регламентированной длины анкеровки арматуры можно из нормативной таблицы, которая предоставлена ниже.

  Анкеровка арматуры: таблица

Внимание! В пункте 8.3.27 ГОСТ 10922 2012 указано, что механические соединения арматуры внахлест применяются для металлопрутов, у которых диаметр равен не более 40 мм. Участки армированного каркаса с максимальной нагрузкой запрещено фиксировать, используя нахлест.

Соединение арматуры внахлест без сварки при монтаже армопояса

Величина нахлеста арматуры при армировании определяется комплексом факторов. Также учитывается диаметр стержней и класс заливающего бетона. Размер перехлеста арматуры при вязке можно рассчитать вручную, но легче сориентироваться по таблице.

Важно! Длина анкера при стыковке арматуры внахлест еще зависит от места расположения арматурной сетки: в нижней части плиты (зона растяжения бетона) перехлест будет больше, а в верхней части плиты (зона сжатия бетона) — меньше.

Фиксация арматурных прутов электросваркой

Соединение встык арматурных стержней с помощью сварки производится только с арматурой классов А500С и А400С , потому что данные марки относятся к свариваемым материалам. Самая распространенная марка А400 не подлежит соединению сваркой, так как после нагревания она теряет свойство антикоррозийности и становится менее прочной.

Как гласят российские ГОСТ 10922 и пришедший ему на смену 14098, дуговую электросварку разрешается применять для стыковки арматуры внахлест с диаметром, меньшим 25 мм.

Внимание! Длина шва сварки зависит от типа диаметра арматурного стержня. Для сварки применяют электроды с сечением 4 — 5мм.

Требования нормативных документов к арматурным соединениям

СНиП гласят, что бетонный фундамент должен быть укреплен минимум двумя арматурными каркасами. Для частной стройки чаще применяют стыковку арматуры внахлест методов вязки, так как этот способ бюджетный и более доступный, не требующий гидравлической установки или сварочного аппарата. Для соединения данным способом рекомендуется использовать арматуру с диаметром не больше 40 мм.

Расстояние между стержнями, которые соединяются сваркой внахлест, должна быть более 25 мм, что позволяет бетону проникать во все узкие места конструкции. Для стержней с диаметром больше 25 мм следует выдерживать дистанцию, равную диаметру арматуры.

Дистанция между армирующими прутьями по ширине фундамента должны составлять не больше 8 сечений этих прутьев. Если производится стыковка арматуры внахлест с помощью вязки, то дистанция между стержнями получается нулевая: она определяется только профильными выступами. Наибольшая дистанция в этом случае должна быть не больше 4-ех диаметров арматурных прутьев.

Расстояние между самими стыками, расположенными рядом, принимается 30 мм и более.

Совет специалистов

Специалисты рекомендуют использовать опрессованную стыковку арматуры, а не внахлест или винтовые муфты, если нужно соединить стержни сечением больше 25мм. Данные типы соединений позволяют:

• увеличить уровень безопасности строения благодаря повышенной прочности стыковки;
• снизить расходы на армирование, так как нахлестный способ предусматривает до 25% дополнительного перерасхода арматуры.

 Заключение

Армирование требует точности проводки и соединения арматурных прутьев. Работа по созданию металлического каркаса предполагает знания всех параметров арматуры, бетона, требований к фундаменту. Грамотный монтаж металлоконструкции позволит предотвратить деформацию и растрескивание железобетонного фундамента, увеличить прочность и долговечность фундамента и всего здания.

Сколько диаметров СНиП при перехлесте арматуры?

Верно рассчитанный нахлест арматуры при вязке влияет на итоговое качество конструкции. Надежность такого метода оспорить сложно, однако в процессе работы присутствуют определенные нюансы, при несоблюдении которых результат соединения может оказаться хрупким и недолговечным. Это также может повлиять на скорость затвердевания бетона, что сильно размягчит основание.

Зачем необходимо соблюдать нормы нахлеста арматуры при вязке

При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.

В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.

Точечная сварка и с принудительным формированием шва

Иногда строительный проект предусматривает проведение сварных швов крестовых соединений арматуры с формированием принудительного шва. Для подобных арматурных изделий применяются стержни из стали, имеющие диаметр 14-40 мм.

Предварительно они собираются в кондукторах, что обеспечивает их плотное примыкание друг к другу. Еще можно зафиксировать стержни при помощи прихваток сваркой. Но важно учитывать, что прихватки и кондукторы не должны препятствовать установлению формующих элементов.

Но бывает так, что на многих строительных площадках в процессе возведения монолитных конструкций из железобетона в виде арматурных изделий используются каркасы и сетки, которые изготавливаются на месте. В них присутствует масса разнообразных крестовых соединений, которые соединяются при помощи точечной дуговой сварки.

Использование многих марок стали ограничено по причине особенности процесса сварки. Когда она проводится точечно, в контактах крестовых соединений стержней довольно быстро от наплавленного металла отводится теплота, что провоцирует местное закаливание стали, в результате чего она становится хрупкой. К указанному термическому воздействию особенно чувствительны низкоуглеродистые и среднеуглеродистые арматурные стали.

Вернуться к оглавлению

Величина нахлеста при соединении арматуры по СНИП

Санитарные Нормы и Правила от 2003 года (сокращенно СНиП) описывают все виды соединений арматур, существующих на данный момент. Стыки внахлест создаются без использования сварочных аппаратов, этим они отличаются от механических (для которых используют муфты и специальное оборудование) и сварных (для которых соответственно нужен сварочный аппарат). Стыки внахлест существуют трех типов:

1. Стержни с крюками, лапами (загибами) на концах.
2. Стержни, у которых прямой конец (с приваркой или монтажом на пересечении арматур).
3. Стержни с прямыми концами (профильные).

Санитарные Нормы и Правила от 2003 года рекомендуют соединять внахлест арматуры сечением до 40 мм. В свою очередь, мировой аналог строительных норм, а именно ACI 318-05 утверждает максимальное допустимое значение сечения стержней 36 мм. Обусловлено это отсутствием доказательной базы надежности соединений большего диаметра, так как испытания не проводились. Также во время вязки, стоит оставлять определенное свободное пространство вокруг нахлеста.

Надо учитывать, что минимальное расстояние, которое нужно оставить для запаса, как по горизонтали, так и по вертикали составляет 25 мм. Однако, если само сечение арматуры больше 25 мм, то и запас нужно рассчитывать, согласно шагу диаметра. Наибольшим расстоянием между элементами является 8 сечений стержня. Но при использовании в вязке проволоки расстояние сокращается до 4 сечений.

Не рекомендуется использовать вязку на участках наибольшего давления, так как место соединения не рассчитано на подобные нагрузки, а лишь на крепление арматур и поддержание их в качестве единой конструкции.

Фиксация арматурных прутков электросваркой

Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора. Повышенная нагрузочная способность зоны соединения, растянутой от действия, достигается при использовании арматурных прутков с маркировкой А400С или А500С.

Профессиональные строители обращают внимание на следующие моменты:

• недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
• повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
• протяженность сварочного шва и класс применяемых прутков взаимосвязаны. Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.

Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Нахлест арматуры при разных условиях

Места состыковки арматуры и расположение решетки должен определять проектировщик, а не строители. Так как общая картина проекта, а также знание о величине нагрузки в разных местах известны только ему. В противном случае конструкция может быть нарушена.

Например, во время армирования колонны, следует придерживаться нескольких принципиально важных шагов:

1. Выпуск необходимо согнуть на немного большую длину, чем сечение арматуры (для диаметра 16мм — это 20мм).
2. Сгибать арматуру необходимо без нагрева, а с помощью специальных средств, которые смогут обеспечить нужный радиус загиба.
3. Радиус загиба необходимо указать в проекте и сделать на нем акцент, так как строители вряд ли будут делать это без поручения.

Соединение армостержней свариванием

Для частного строительства сваривание стержней арматуры нахлестом – это дорого, так как класс рекомендуется использовать свариваемый класс А400С или А500С арматуры. При применении прутьев без символа «С» в маркировке приведет к потере прочности и устойчивости к коррозии. Арматуру марки А400С – А500С следует сваривать электродами Ø 4-5 мм.

Таким образом, согласно таблице, длина сварного шва при вязании стержней марки В400С должна быть 10 Ø прута. При использовании 12-миллиметровых стержней шов будет длиной 120 мм.

Нормы расхода арматуры на нахлест

Необходимая длина стержней арматуры различается по нескольким критериям:

1. Для арматуры работающей на сжатие, необходимая длина будет следующей. Так, для арматур диаметра 6 мм — длина 20-22см; 8мм — длина 20-29см; 10мм — длина 25-36см; 12мм — длина 30-43см; 14мм — длина 35-50см.
2. Для арматур работающих на растяжение, требуемая длина нахлеста стержней должна быть больше. Например, для диаметра 6 мм — длина 20-29см; 8мм — длина 27-38см; 10мм — длина 33-48см; 12мм — длина 40-57см; 14мм — длина 46-67см.

Чем выше класс бетона по прочности, тем меньше должна быть длина стержней для нахлеста. Исключениями являются только арматуры 20, 28 и 32 мм. При классе прочности бетона B35 длина стержней должна составлять 655, 920 и 1050 мм соответственно.

Вы соблюдаете нормы нахлеста арматуры при вязке?

Да

Нет

Основные требования к выполнению соединений нахлестом

При выполнении вязки стыков арматуры нахлестом существуют определенные строительной документацией правила. Они определяют следующие параметры:

• Величину накладки стержней;
• Особенности расположения самих соединений в теле бетонируемой конструкции;
• Местонахождение соседних перепусков относительно друг друга.

Учет этих правил позволяет создавать надежные железобетонные конструкции, и увеличивать срок их безаварийной работы. Теперь обо всем подробнее.

Где располагать при вязке нахлестные соединения арматуры

СНиП не допускает расположение мест вязки арматуры нахлестом в областях наибольшей нагрузки на них. Не рекомендуется располагать стыки и в местах, где стальные стержни испытывают максимальное напряжение. Все стыковочные соединения прутов лучше всего размещать в ненагруженных участках ЖБИ, где конструкция не испытывает напряжения. При заливке ленточного фундамента перепуски окончаний арматуры разносят в места с минимальным крутящим моментом и с минимальным изгибающим моментом.

В случае отсутствия технологической возможности выполнить данные условия, протяженность нахлеста армирующих стержней берется из расчета 90 диаметров стыкуемых прутов.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

• Характер нагрузки;
• Марка бетона;
• Класс арматурной стали;
• Мест соединения;
• Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

Сращивание арматурных стержней при выполнении нахлеста

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Основополагающим критерием при определении длинны напуска арматуры при вязке, берется ее диаметр.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

В зависимости от марки бетона и характера нагрузки, применяемого для заливки монолитной ленты фундамента и прочих железобетонных элементов, минимальные рекомендуемые величины перепуска арматуры в процессе вязки будут следующими:

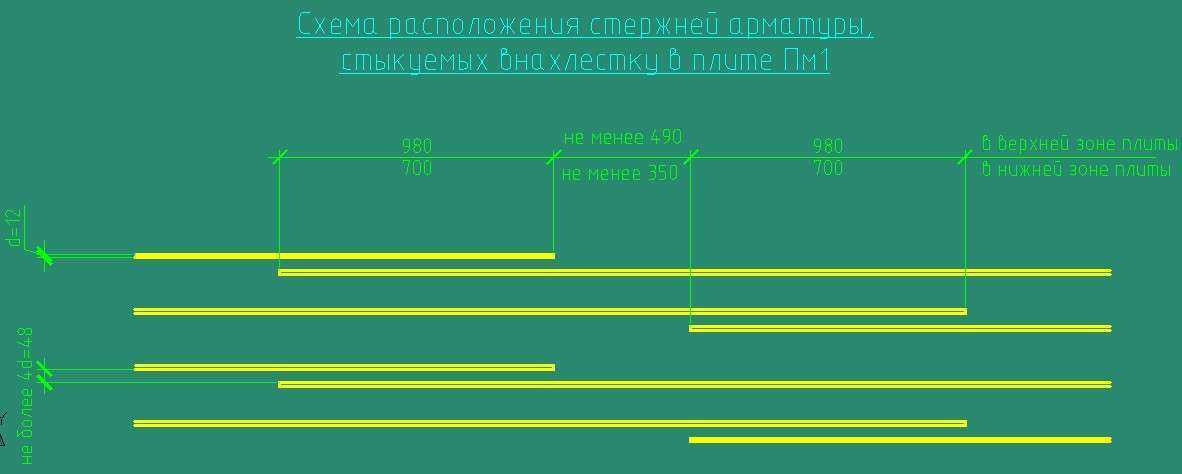

Как расположить друг относительно друга арматурные перепуски

Для увеличения прочности силового каркаса фундамента очень важно правильно располагать нахлесты арматуры относительно друг друга в обеих плоскостях тела бетона. СНиП и ACI рекомендуют разносить соединения, таким образом, чтоб в одном сечении было не более 50% перепусков. При этом расстояние разбежки, как определено в нормативных документах, должно быть не менее 130% длинны стыковочного соединения стержней.

Взаимное расположение арматурных перепусков в теле бетона

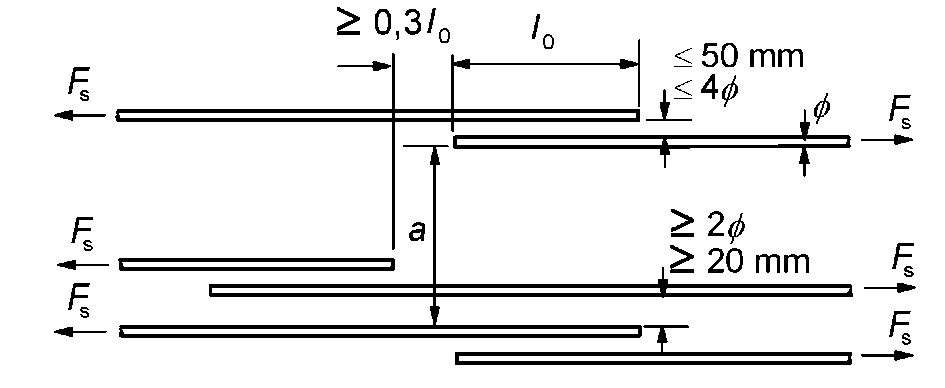

Если центры нахлеста вязаной арматуры находятся в пределах указанной величины, то считается, что соединения стержней располагается в одном сечении.

Согласно нормам ACI 318-05 взаимное расположение стыковочных соединений должно находиться на расстоянии не менее 61 сантиметра. Если дистанция будет не соблюдена, то повышается вероятность деформации бетонного монолитного основания от нагрузок, оказываемых на него в процессе возведения здания и его последующей эксплуатации.

Как располагать соединения

Чтобы каркас будущего железо-бетонного изделия выдерживал большие нагрузки, необходимо правильно располагать перепуски в плоскостях конструкции. Стыковочные соединения должны быть расположены на расстоянии не меньше 0,6 м. В идеале расстояние должно составлять 1,5 длины перепуска.

Таким образом, есть три основных способа соединения арматуры. Каждый из них имеет свои плюсы и минусы. Но все они одинаково безопасно могут применяться для монтажа конструкций, если правильно соблюдена технология монтажа.

Как рассчитать длину перекрытия балки и колонны

Как рассчитать длину перекрытия балки и колонны , В этой теме мы знаем, как рассчитать длину перекрытия балки и колонны. мы знаем, что балка и колонна являются железобетонной конструкцией любого здания, в котором предусмотрено армирование бетона.

В соответствии с проектом конструкции мы формируем колонну и балку, так как мы знаем, что длина цельной арматурной стали составляет около 12 метров, если у нас есть 3-х этажная, 5-ти этажная и многоэтажная конструкция здания, то нам требуется перекрытие арматуры.

Целью длины перекрытия является сохранение продолжения стальных стержней для надежной передачи нагрузки от одного стального стержня к другому стержню. Для надежной передачи нагрузки один стержень накладывается внахлест на другой стальной стержень, а длина меньшего стержня принимается за длину внахлестку.

Теперь возникает вопрос, как рассчитать минимальную длину перекрытия колонны и балки

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) расчет количества бетона для лестницы и его формула

900 03 длина перекрытия для колонны

1 ) длина перекрытия также известна как длина нахлеста

2) длина нахлеста для колонны зависит от марки используемого бетона и марки стали, в соответствии с кодом IS нет какого-либо конкретного правила, определяющего длину нахлеста

3) длина перехлеста для колонны должна быть от 24d до 40d в зависимости от марки бетона и марки стали, которые были предоставлены, обычно мы берем 40d для колонны, где d означает диаметр арматуры, если есть арматура диаметром 12 мм, тогда длина нахлеста колонны должна быть 40×12 = 480 мм

Для 12 мм, 40×12 = 480 мм длина внахлест

Для 16 мм, 40×16 = 640 мм длина внахлест

Для 25 мм, 40× 25 =1000 мм длина нахлеста

4) длина нахлеста должна быть предусмотрена в центре колонны, а не в верхней L/4 и нижней L/4 длине конструкции балки. Из-за максимального напряжения в верхней и нижней части арматуры колонны.

5) по длине нахлеста боковые связи колонны должны располагаться ближе друг к другу с шагом 100 мм, исключающим коробление арматуры в колонне.

6) нахлесты, предусмотренные в арматуре колонны, должны располагаться попеременно.

1) мы знаем, что балка является горизонтальной структурой из железобетона, расположенной над колонной

2) длина нахлеста в ж/б балке должна быть в между 24d и 45d , где d — диаметр арматуры, предусмотренной в балочной конструкции

3) в ж/б балке длину нахлеста не следует предусматривать в центре балки из-за максимального сжатия и растяжения в зоне стыка и начала колонны и балки балочной конструкции, а в первой и последней части L/4 эффективной длины балки.

4) верхняя арматура, предусмотренная в балке, находится в зоне сжатия, для зоны сжатия длина нахлеста арматуры должна быть 24d, а для нижней арматуры, предусмотренной в балке, в зоне растяжения для зоны растяжения длина нахлеста арматуры должна быть 45d

Если диаметр арматуры, предусмотренной в зоне растяжения балки, 12 мм, то длина нахлеста должна быть 12×45 =540 мм

Если диаметр арматуры, предусмотренной в зоне сжатия балки, 10 мм, то длина нахлеста должна быть 10×24=240 мм

ПРИТРОЙКА АРМАТУРЫ РАЗНЫХ РАЗМЕРОВ, ВОЗМОЖНЫЕ ПРИЧИНЫ

Одобрено ADM, MUSANADA, RTA, MOEI и DGDA C.

Одобрено ADM, MUSANADA, RTA, MOEI и DGDA C.

Менеджер по проектированию конструкций (основная инфраструктура (мосты, подземные переходы, автомагистрали и туннели)

Опубликовано 8 января 2019 г.

+ Подписаться

При притирке арматурных стержней разного диаметра стандартной практикой является предоставление нахлеста, рассчитанного на основе меньшего диаметра.

Это довольно распространенная практика, но причину найти не так-то просто.

Прежде чем мы углубимся в объяснение вышеизложенного, мы должны понять важное значение конструкции RCC, которому мы обычно не уделяем много внимания.

Все стержни рассчитаны на напряжение не более 0,87fy независимо от их диаметра. Это означает, что для данного растягивающего усилия можно обеспечить меньшее количество стержней большего диаметра или большее количество стержней меньшего диаметра.

Теперь рассмотрим место притирки двух стержней разного диаметра. Целью использования меньшего диаметра является достижение экономичной конструкции, поскольку сила растяжения в этом месте находится на уровне, которому может противостоять стержень меньшего диаметра.

Как показано на рисунке ниже, для сопротивления натяжению в 300 кН и более требуется стержень большего диаметра. Однако, поскольку сила изменяется по длине элемента и падает до значения, скажем, 150 кН, для восприятия этой силы можно использовать стержень меньшего диаметра. Если мы все же продолжим и обеспечим стержень большего диаметра повсюду, получившаяся конструкция не будет экономичной. Также целью стали является предупреждение людей, когда конструкция рухнет, поэтому таким образом она сначала согнется, а затем разрушиться, иначе в случае большего количества стали она внезапно треснет без предупреждения

Теперь, в месте нахлеста, поскольку сила составляет 150 кН и продолжает уменьшаться, стержень меньшего диаметра будет подвергаться большему напряжению (ближе к расчетному значению 0,87fy) по сравнению со стержнем большего диаметра.

Помните, что можно безопасно указать длину внахлест на основе большего диаметра, но это будет неэкономично, так как длина внахлест прямо пропорциональна диаметру стержня.
