Какой арматурой армировать фундамент: зачем и как армировать фундамент

Правильное армирование фундамента :: «МеталлТорг»

23.03.2021

Возведение фундамента — один из основных этапов строительства, от которого во многом зависит долговечность дома. Строение простоит долгие годы, если под ним будет надежное и крепкое основание. В частном домостроении обычно используют железобетонный фундамент, ленточный или монолитный, в который заложена стальная арматура. Такие конструкции обладают высокой прочностью и несущей способностью, обеспечивают максимальную устойчивость дома и достаточно просты в изготовлении.

Армирование бетонного фундамента обязательно, без стальных элементов бетон не сможет компенсировать все нагрузки, оказываемые на основание.

Подготовка к работам

Перед строительством фундамента обязательно выполняется его расчет, который даст понимание, какие у основания будут размеры, сколько и какого диаметра необходимо арматуры. Для этого собирают исходные данные и рассчитывают нагрузки, под которыми подразумеваются длительные и кратковременные весовые воздействия на фундамент. При этом рассматривают абсолютно все возможные воздействия — вес стен, перегородок, перекрытий, крыши и других постоянных конструкций дома. Временные нагрузки могут быть от людей, мебели и снежного покрова, их также необходимо учитывать.

Выполнить полный инженерный расчет фундамента достаточно сложно, так как для этого необходимо произвести геологические изыскания, которые требуют использования специализированных инструментов. Они позволят узнать характеристики грунта, уровень грунтовых вод, климатические условия и другие факторы, которые могут оказывать воздействие на строение. Однако в частном домостроительстве на здания оказываются не настолько высокие нагрузки, как в многоэтажном, поэтому можно ограничиться общими рекомендациями. Для небольших зданий с низким весом фундамент обустраивают по примерным расчетам. Выполнить их можно с помощью специализированных калькуляторов, обычно размещенных на сайтах крупных строительных компаний.

При этом соблюдают следующие правила:

• Основание фундамента закладывают ниже глубины промерзания почвы. Этот параметр индивидуален для каждого региона, уточнить его можно по соответствующей карте, приведенной в старом СНиП 2.01.01-82 (в новые правила от 1999 года она не включена).
• Фундамент устраивают таким образом, чтобы масса строения равномерно распределялась по грунту. Если с монолитным основанием в этом плане проблем нет, то при возведении ж/б ленты фундамента необходимо учитывать стабильность и характеристики грунта. При подвижных почвах его ширину увеличивают или делают в основании армированную бетонную «подошву».
• Любой бетонный фундамент обязательно армируют. Стальная арматура, смонтированная внутри бетона, компенсирует изгибающие воздействия и обеспечивает ему дополнительный запас прочности.

Работы по армированию выполняется строго согласно нормам и правилам СНиП 52-01-2003, который регламентирует тип, толщину и количество стальных прутков, минимальное расстояние между ними и другие конструктивные особенности.

Основные принципы

Независимо от типа фундамента, в нем должно быть заложено арматуры, совокупная площадь которых занимает не менее 0,1% от его поперечного сечения. Как показывает практика, для большинства частных домов оптимально подходят рабочие пруты диаметром 10 мм (при стороне до 3 метров) или 12 мм (свыше 3 м). Можно больше, но в этом случае стоимость материалов будет значительно выше.

Для хомутов, которые используются для соединения верхнего и нижнего арматурных поясов, обычно выбирают стержни размером 6-8 мм.

Арматурный каркас делают только из рифленых прутов (кольцевого, серповидного или смешанного профиля). Стержни с гладкой поверхностью не рекомендуется применять даже для хомутов. При армировании соблюдают следующие правила:

• Арматуру размещают таким образом, чтобы она была распределена равномерно. Промежуток между прутками в поясе не должно быть более 400 мм. Шаг установки хомутов — до 300 мм. Но и располагать стержни слишком часто тоже не стоит: во-первых, уйдет много материала, во-вторых, могут быть проблемы с заливкой бетона. Наполнитель будет застревать в промежутках.
• Для рабочей арматуры берут стальные прутки классом не ниже А400 (A-III), для хомутов рекомендуется выбрать А300 A-II.
• Пруты связывают отожженной проволокой диаметром 0,8-1,4 мм. Метод вязки рекомендуется использовать для любых типов фундаментов. Сварка здесь недопустима, так как она ослабляет конструктивную прочность каркаса.
• При монтаже арматурной сетки или каркаса необходимо отслеживать, чтобы все элементы конструкции после заливки были «утоплены» в бетоне, не находились близко от грунта и не втыкались в него. Для нормальной защиты металла от коррозии внешних воздействий достаточно бетонного слоя в 25-30 мм со всех сторон.
• Если длины прута не хватает на всю протяженность каркаса, второй стержень укладывают внахлест. Соединение встык недопустимо. Нахлест должен быть не менее 20 диаметров используемого прутка (но не менее 25 см) для ленточного фундамента, не менее 40 диаметров — для монолитной плиты. В этом случае нагрузка будет равномерно распределена по всем элементам.
• В любом фундаменте самые проблемные места, на которые оказывается повышенная нагрузка. Это углы, примыкание несущих стен и простенков. Чтобы обеспечить запас прочности, в конструкции обязательно делают дополнительное усиление. Хомуты в этом случае выступают в качестве рабочей арматуры, поэтому шаг их установки уменьшают в два раза. На углах стержень загибают с нахлестом не менее 0,6-0,7 м.

Сгибать металл лучше холодным способом, без использования паяльной лампы, чтобы не снизить качество материала. Если длины прутка не хватает, используют Г-образный хомут, каждая из сторон которого также должна быть не менее 60-70 см. Аналогично усиливаются примыкания простенков.

Перед работами рекомендуется предварительно разработать схему армирования с указанием всех размеров, используемых стержней и их диаметров, мест соединений, усилений и т.д. Это упростит расчет необходимого количества материалов. При подсчете рекомендуется добавлять 10-15% «про запас».

Особенности ленточного фундамента

Наиболее часто в частном домостроительстве используют ленточный фундамент, представляющий собой замкнутый контур по всему периметру здания с ответвлениями под простенки. Его строительство обходится гораздо дешевле, возводить его проще, быстрее, при этом не требуется большого количества стройматериалов и использование специализированной техники.

Главная конструктивная особенность ленточного фундамента: он имеет небольшую глубину и ширину, в то время как протяженность железобетонной ленты может достигать нескольких десятков метров. Такая конструкция в основном испытывает нагрузки от веса дома и от морозного пучения грунта в зимнее время, поэтому для конструкции высотой около 60-80 см достаточно двух арматурных поясов — сверху и снизу, укрепленных хомутами.

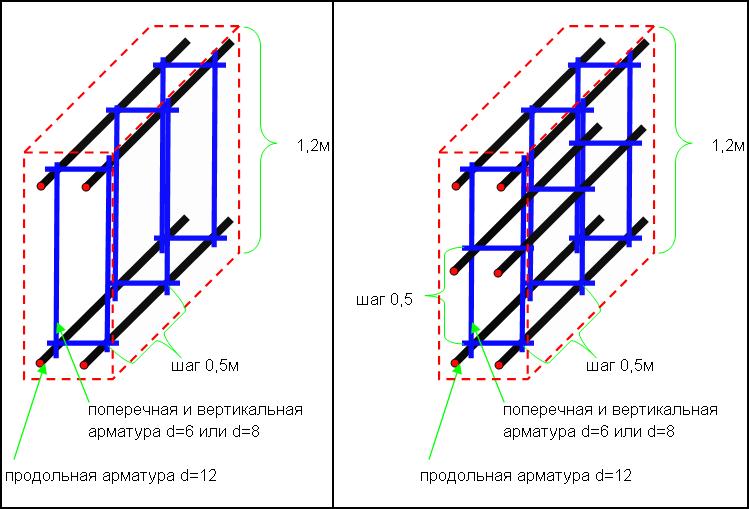

Для лент глубокого заложения (свыше 100 см) потребуется смонтировать уже три ряда. Рабочие пояса подвязывают горизонтальными и вертикальными перемычками. Это позволяет закрепить пруты в необходимом положении, а также распределить часть нагрузки в местах соединений.

Под дома на пучинистых грунтах или крупногабаритные строения ленточный фундамент изготавливают с подошвой, которая за счет распределения нагрузки по большей площади обеспечивает более высокую стабильность основанию и снижает риск значительных просадок. Ее также необходимо армировать по длине одним или двумя рядами рабочей арматуры, соединенных хомутами с основным каркасом.

Монолитная плита

Монолитный фундамент представляет собой цельную железобетонную плиту, изготавливаемую строго по СП 63.13330.2012. Такие конструкции обеспечивают самую надежную опору для дома. Но имеют один значимый недостаток: низкая прочность при изгибе или растяжении, которые возникают при неравномерных нагрузках. Закладка стальной арматуры в бетон позволяет решить эту проблему.

По основной площади армирование бетонного монолита выполняется равномерно. При толщине плиты до 150 мм арматура монтируется в виде сетки с одинаковыми ячейками, шаг укладки стержней — 200-400 мм. Для монолитов высотой от 150 мм создают металлический каркас из двух или трех рядов прутков, связанных хомутами. В местах повышенной нагрузки обязательно выполняют усиление:

• Там, где будут установлены несущие перегородки, стержни укладывают в два раза чаще, с укороченным шагом.
• На торцах фундамент армируется П-образными прутками, длина которых составляет минимум две толщины плиты.
• Если в доме планируется обустроить подвал, в обязательном порядке связывают каркасы основания и стен дома. Делают это с помощью вертикальных прутков, так называемых выпусков. Стержни загибают под прямым углом на конце на две высоты плиты и вяжут к каркасу фундамента.

Сборку каркаса из арматуры необходимо проводить осторожно, чтобы не повредить гидроизоляционный материал и уплотненную песчаную подушку.

Технология изготовления армированного каркаса

Армирование выполняют после монтажа опалубки. При этом каркас можно сразу собирать непосредственно на месте. Или подготовить отдельные отрезки рядом и соединить их в траншее или котловане. Какой вариант выбрать, зависит от типа фундамента, глубины его заложения и условий строительной площадки. Например, сетку под монолит проще монтировать по месту, а каркас под высокую узкую ленту — отдельно.

Монтаж каркаса проводят в следующем порядке:

• Первыми монтируют рабочие прутки нижнего пояса, приподнимая их на 5 см с помощью подпорок или обычных кирпичей.
• Устанавливают поперечные стержни или заранее сформированные контуры, закрепляя их в требуемом положении отожженной проволокой с помощью пистолета или крючка для вязки или даже обычных плоскогубцев.
• Собирают верхнюю часть, соединяя ее с остальной конструкцией.

Со всеми перечисленными работами вполне реально справится в одиночку, но лучше задействовать двух-трех человек.

Какую арматуру использовать

Сегодня некоторые производители предлагают стеклопластиковую арматуру из сверхпрочного пластика диаметром 4-18 мм и длиной до 12 м. При этом заявляют, что ее характеристики сопоставимы с параметрами стальных стержней, а легкий вес изделий не создает дополнительной нагрузки на основание фундамента.

Однако по опыту профессиональных строителей прочность стеклопластика гораздо ниже, чем у металла. Кроме того, арматура из стеклопластика плохо гнется и скручивается, при деформации сразу ломается, рифление разматывается. Рабочей она быть не может. Да и стоит этот материал в два раза дороже. Поэтому для фундамента лучше выбирать традиционные стальные прутки, приобрести которые можно в компании «МеталлТорг».

Возврат к списку

Армирование ленточного фундамента

Ленточные фундаменты – крайне популярная конструктивная схема, используемая при строительстве строительных объектов. Они выполняются в форме замкнутой контурной ленты с прямоугольным или трапециевидным сечением.

Ленточные фундаменты устраиваются под наружными и внутренними несущими стенами. Их использование позволяет максимально равномерно передавать нагрузки от стен и остальных конструктивных элементов на основание.

Выбор арматуры

Основной элемент ленточных фундаментов – бетонная смесь. Под воздействием различных негативных факторов (влаги, нагрузок, перепадов температур) фундамент может подвергаться деформациям или разрушению. Для усиления его несущей способность, а также для защиты от разрушений производится армирование ленточного фундамента при помощи металлических прутьев, сеток или каркасов.

Арматура может иметь гладкую или ребристую поверхность. Ее вид зависит от места расположения. Чем большие нагрузки действуют на фундамент, тем больший диаметр прутьев стоит использовать. Арматурные стержни между собой можно соединять проволокой при помощи вязального крючка для проволоки или же производить их сварку. Однако при сварке все прутья жестко закрепляются и при воздействии нагрузок может произойти повреждение стыков.

Правила армирования установлены министерством строительства и архитектуры и записаны в нормативных документах – «строительных нормах и правилах» (СНиП). Согласно этим документам на выбор расстояния между стержнями влияют:

• диаметр сечения арматуры;

• схема расположения стержней в сетках и каркасах;

• крупность фракций заполнителя для бетонных смесей;

• способы укладки арматуры.

Армирование ленточных фундаментов

Армирование является достаточно сложным и ответственным процессом, который определит несущую способность и долговечность конструкции. При проведении армирования стоит учитывать следующие факторы:

• особенности почв на участке строительства;

• ребристая поверхность обеспечивает лучшее сцепление с бетонной смесью и позволяет выдерживать большие нагрузки;

• должно выдерживаться определенное расстояние от края поверхности до арматуры;

Порядок армирования ленточных фундаментов:

• на дно траншеи нужно уложить специальные пластиковые приспособления или камни, которые обеспечат зазор между подушкой и арматурой;
• укладывается нижняя сетка или прутья;
• устанавливаются вертикальные арматурные стержни и связываются с нижней сеткой;
• заливается первый слой бетонной смеси;
• укладывается верхняя сетка, и связывается с вертикальными стержнями жесткости;
• опалубка полностью заполняется бетонной смесью и происходит ее уплотнение.

При необходимости на поверхности устанавливаются закладные детали, которые позволят приварить некоторые конструктивные элементы.

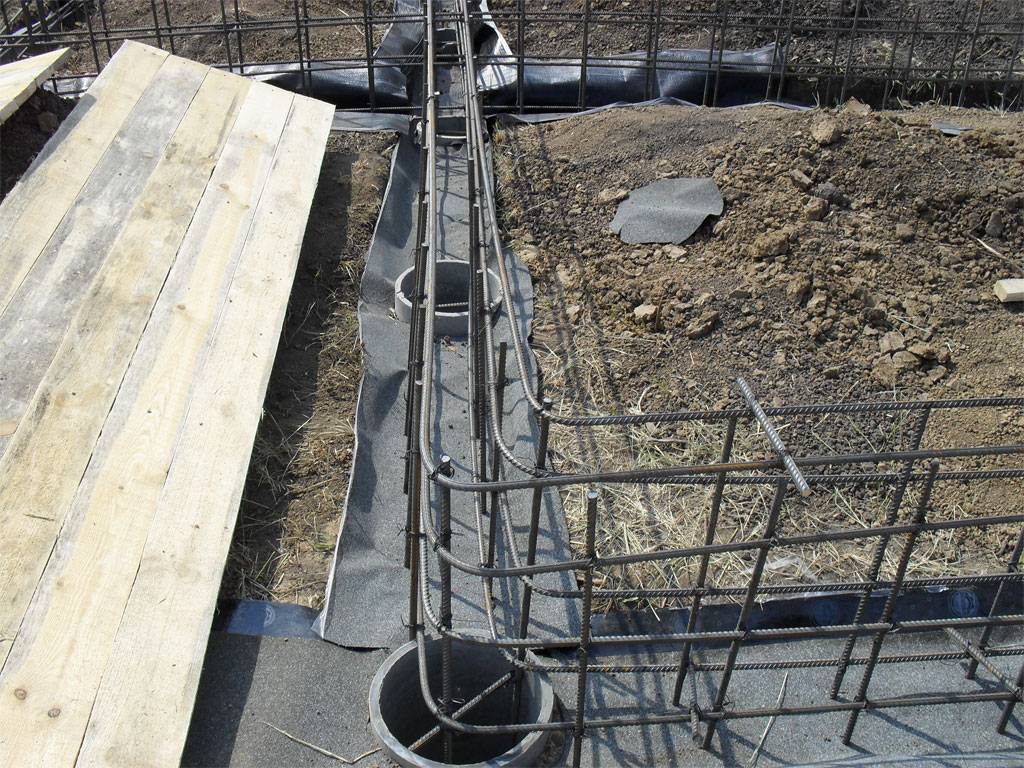

Наиболее сложным местом для армирования являются углы здания и места примыкания несущих внутренних стен к наружным. В этих местах стоит производить дополнительное усиление арматурных сеток и каркасов. Это позволяет исключить возможность растрескивания.

Арматура для бетона: как армировать бетон и зачем

Toggle Nav

Поиск

p01283 205919 / 07727 643 526

Бетон лежит в основе каждого создаваемого здания, моста, дороги или трубопровода, от самых простых домашних построек до масштабных строительных и инфраструктурных проектов. Независимо от погодных условий или грунтовых условий, а также от проектных нагрузок на конструкцию бетон должен всегда надежно и стабильно работать. Тем не менее, хотя бетон обладает значительной прочностью на сжатие (обычно до 4000 фунтов на квадратный дюйм в жилых и стандартных коммерческих зданиях), он относительно слаб в отношении прочности на растяжение, а это означает, что он может сломаться или треснуть под действием сдвигающих усилий.

Что такое железобетон?

Железобетон — это обычный бетон, усиленный добавлением стальных стержней, называемых арматурными стержнями или сетчатыми панелями. Сам бетон обеспечивает большую часть прочности на сжатие, что позволяет ему выдерживать значительные нагрузки, в то время как стальная арматура увеличивает прочность на растяжение, позволяя конструкции противостоять ветру, вибрации и другим силам сдвига.

Поскольку бетон и сталь имеют очень близкие коэффициенты теплового расширения, они почти одинаково реагируют на изменения температуры, а это означает, что они расширяются и сжимаются с одинаковой скоростью, что сохраняет структурную целостность. Это делает сталь идеальным партнером для армирования бетона.

Коэффициенты термического расширения (C °) -1

Материал	Linear (A)	VOLMEAR (A)	.	12 × 10 -6	36 x 10 -6
Сталь	12 × 10 -6	36 x -6

Когда нужно армировать бетон?

Любой строительный элемент, предназначенный для выдерживания большой нагрузки, всегда должен быть усилен, особенно фундаменты, фундаменты, колонны и плиты. Без армирования эти элементы могут быть структурно скомпрометированы или даже полностью выйти из строя в какой-то момент своего срока службы. Однако не весь бетон требует армирования, и простая домашняя заливка пола небольшого сарая или садовой дорожки прекрасно справится без армирования. Всегда разумно обратиться за профессиональным советом по поводу необходимости армирования, если вы не уверены, и добавление армирования, когда это не является строго необходимым, никоим образом не повредит вашему строительному проекту и снизит вероятность появления неприглядных трещин.

Существуют особые рекомендации, которым необходимо следовать при разработке бетонного покрытия, необходимого для проекта. Как марка арматуры или арматурной сетки, так и глубина залитого бетона будут зависеть от конструкции и требований к нагрузке конструкции, а покрытие над арматурой также должно соответствовать создаваемой плите или элементу. Существует ряд британских стандартов, которые применяются к бетонным конструкциям, в том числе BS 8110, а также стандарты, регулирующие производство самих арматурных изделий.

Как армировать бетон арматурой

Для армирования бетонной плиты арматурные стержни располагаются по всей плите через равные промежутки, как в продольном, так и в поперечном направлении. Стержни должны быть связаны между собой подходящими арматурными стяжками, а вся арматурная конструкция должна поддерживаться снизу с помощью соответствующих инструментов для позиционирования. Эти меры гарантируют, что сетка, образованная из стержней арматуры, находится на одинаковой высоте от земли (и от верха заливаемого бетона) по всей площади плиты, а арматура не смещается во время заливки бетона.

Ищете стальную арматуру?

У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.

Как армировать бетон сеткой

Для более крупных проектов может быть более целесообразным использовать армирование бетона сеткой, так как ее легче укладывать на большую плиту, а также это обеспечивает экономию средств. Они сделаны из тех же деформированных стальных стержней, из которых сделана арматура, но они предварительно сварены в листы, которые обычно имеют размер 2,4 м х 4,8 м. Эти панели укладываются поперек плиты с соблюдением надлежащего нахлеста, чтобы все области плиты были армированы одинаково. Сетчатые панели по-прежнему необходимо правильно связывать и поддерживать через равные промежутки времени.

Нужно ли армировать бетонную плиту?

В конечном счете, ответ на этот вопрос зависит от того, какой вес или движение будет выдерживать плита. Если плита предназначена исключительно для пешеходного движения, например, для пешеходной дорожки, то нет реальной необходимости в стальной арматуре. Многие источники называют 5 дюймов минимальной толщиной, которая должна быть у плиты, прежде чем потребуется армирование. Для более крупных и глубоких плит, рассчитанных на некоторый вес конструкции, потребуется стальная арматурная сетка для усиления плиты и распределения нагрузки. Для подтверждения этого рекомендуется привлечь инженера к проектированию плиты.

Какова минимальная толщина железобетонной плиты?

Бетонная плита (по Евро 5) в здании должна иметь толщину не менее 125 мм. Однако при включении арматуры должно быть достаточное покрытие сверху и снизу стальной арматуры. Формула для определения минимальной толщины:

C _nom = C _min + ∆C _dev

C _min — Минимальная укрывистость

∆C _{dev — 9 Допуск покрытия0117}

C _nom – Покрытие Номинальная толщина (минимальное покрытие)

Армированы ли бетонные плиты перекрытий?

Это зависит от многих факторов, включая толщину плиты, тип плиты, подложку, на которой находится плита. Некоторые плиты не требуют армирования.

Заключение

За последнее столетие или около того стальная арматура стала центральной частью бетонных конструкций, и трудно представить, как выглядели бы наши городские ландшафты, если бы железобетон не стал нормой. В то время как новые разработки в области армирования происходят с головокружительной скоростью, арматурная сталь, похоже, еще долгое время будет оставаться в основе бетонных конструкций.

Категории: News

Опубликовано по адресу: 21/12/2021

Опубликовано: Admin

Подкрепление стен в Пафпеси, Мидлтаун, Ньюбург

. Армирующие системы

Сверхпрочные полосы. В системе CarbonArmor® используются полоски из эпоксидной смолы и углеродного волокна для укрепления и стабилизации стен фундамента, которые треснули или прогнулись.

CarbonArmor® использует материалы прочнее стали для ремонта стен фундамента

Назначение:

Система армирования стен CarbonArmor®, разработанная компанией Foundation Supportworks, представляет собой современное решение, используемое для ремонта треснувших и изгибающихся стен фундамента.

CarbonArmor® укрепляет и стабилизирует стены подвала, используя ту же технологию, которая используется Министерством обороны США, Инженерным корпусом армии и аэрокосмическими инженерами для укрепления бомбоубежищ, небоскребов и мостов.

Характеристики продукта

• Изготовлен из армированного волокном полимера, который в 10 раз прочнее стали
• Специально разработан для укрепления и стабилизации стен подвала
• Высокопрочная эпоксидная смола поглощает давление стены
• Не требует копания снаружи
• Большинство установок завершено менее чем за один день

Трещины в стене фундамента и прогибающиеся стены подвала являются признаками того, что ваш фундамент нуждается в ремонте. Наши решения для ремонта стен подвала из углеродного волокна помогут укрепить изгибающиеся стены и устранить трещины.

Трещины в фундаменте и деформация — серьезные проблемы, которые со временем усугубятся, если их не устранить. Опытные специалисты по ремонту фундамента из компании Basement Systems of New York могут определить, какие условия вызывают это повреждение фундамента.

Точно диагностируя причину проблем с фундаментом, мы можем определить, является ли армирование стен углеродным волокном лучшим решением для вашего фундамента.

Бесплатная смета армирования стен подвала в Нью-Йорке

Расписание A Бесплатная смета

Когда дело доходит до ремонта фундамента, компания Basement Systems of New York является экспертом! Свяжитесь с нами сегодня, чтобы составить бесплатную смету ремонта фундаментной стены в Покипси, Миддлтауне, Ньюбурге и окрестностях!

Чем раньше вы отремонтируете поврежденные стены фундамента, тем лучше

Признаки повреждения фундамента обычно легко заметить. Фундаментные стены, построенные из бетонных блоков, обычно трескаются вдоль линий стыка между блоками, образуя горизонтальную трещину около средней точки стены и «ступенчатые» трещины в углах.

Трещины в бетонных стенах часто представляют собой диагональные трещины, идущие от нижних углов стены к верхнему центру. При любом типе фундамента трещины могут сопровождаться участками стены, изгибающимися или наклоняющимися внутрь.

Очень сильный, но почти невидимый. После очистки стены для обеспечения хорошей адгезии техник маскирует каждое место полоски из углеродного волокна и пропитывает кирпичную кладку эпоксидной смолой. Усиление CarbonArmor® становится частью конструкции стены и может быть скрыто слоем краски.

Ленты из углеродного волокна и эпоксидная смола делают низкопрофильный ремонт

Как только наши специалисты по ремонту фундамента узнают, сколько лент из углеродного волокна потребуется для надлежащего укрепления стены, процесс установки пойдет быстро. Для приклеивания полос CarbonArmor® к стене и повышения прочности каждой полосы используется высокопрочная эпоксидная смола. После завершения ремонта полосы «исчезнут», когда вся стена покроется слоем краски.

Остановить движение стенки внутрь. Система ArmorLock® состоит из ремней и скоб, которые соединяют полосы усиления CarbonArmor® с каркасом здания по периметру.

Решение проблем наклона стены с помощью CarbonArmor® и ArmorLock®

Когда давление грунта вызывает наклон верхней части стены фундамента внутрь, требуется дополнительное усиление.

Здесь на помощь может прийти система ArmorLock®. ArmorLock® предназначен для использования в сочетании с усилением CarbonArmor®.

В системе ArmorLock® к каждой полосе ArmorLock® приваривается сверхпрочный ремешок из углеродного волокна, который крепится к прочному стальному кронштейну, привинченному к балке обода.

Крепление фундаментной стены к краевой балке предотвратит давление грунта на верхнюю часть стены, которая будет отталкиваться внутрь от этого периметрального каркаса.

Поскольку система ArmorLock® занимает очень мало места, обычно нет необходимости перемещать воздуховоды и другое подвальное оборудование.

Специалисты компании Basement Systems of New York используют полосы CarbonArmor® для укрепления отремонтированной трещины в стене фундамента.

Используйте стежки для стен CarbonArmor® для армирования трещин в стене

Стену фундамента с трещинами можно отремонтировать с помощью полиуретановой инъекции, эпоксидной смолы или ремонтного раствора для заполнения и герметизации трещины.

Какой бы метод ни применялся, ремонт можно усилить с помощью полосок CarbonArmor® при ремонте стеновым швом.

Ваш технический специалист по Basement Systems из Нью-Йорка нанесет эпоксидную смолу на трещину, что значительно улучшит общую устойчивость стены.

Чтобы сделать заделку сплошной трещины еще прочнее и стабильнее, вы не сможете превзойти производительность стеновых стежков CarbonArmor®.

Убедитесь, что ваш дом поддерживается стабильным фундаментом с решениями по армированию углеродным волокном от Basement Systems of New York. Не ждите, пока проблема усугубится.
