Как выбрать анкер для бетона: практические советы

• наступление полного невосстановимого разрушения соединения. Обычно наблюдается, когда сопряжение осуществляется вблизи от края бетонной основы;
• частичный вылет конусообразной упорной гайки либо болта не сопровождается разрушением конструкции.

Величина минимально допустимой силы вырыва анкерного болта в бетонном основании колеблется в диапазоне 10,5 кН…18,3 кН. Допустимое значение изгибающего момента по отношению к оси резьбового стержня составляет: min5,2 Нм; max 27,7 Нм.

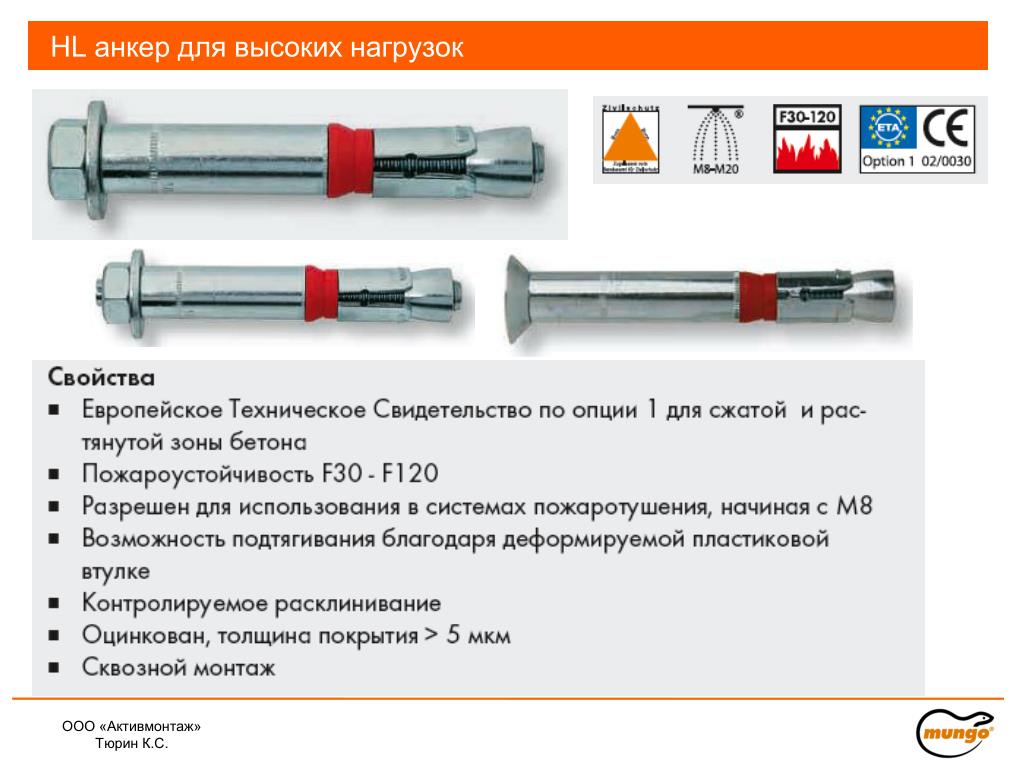

Установка крепления данного вида осуществляется методом сквозного монтажа.

Размеры анкеров для бетона

Часто на витрине можно увидеть маркировку данного крепежа только по диаметру резьбы и длине стержня (шпильки). Например: М20×220. Этих данных недостаточно: «тайной» остаются диаметр сверла, глубина отверстия и ряд других нужных при монтаже сведений.

Можно также встретить такую маркировку: М10 12х100. Здесь добавляется диаметр отверстия, т. е. сверла (12 мм). Но и это не полная информация.

Полная же маркировка анкеров выглядит, например, так: М6 8/40×90, где М6 – диаметр резьбы, 8 – сверла, 90 – минимальная глубина отверстия, 40 – максимальная толщина присоединяемого материала. По такой маркировке уже можно выбрать анкер для бетона.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т.д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Кавабанга! Чем покрыть бетон на улице для защиты от разрушения: все способы и материалы

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Основные характеристики анкеров

Анкер представляет собой стальной стержень, размером от 45 мм до 200 мм. Характерную конструктивную особенность ему придают втулка с продольными прорезями и гайка.

В наименовании изделия первая цифра указывает на диаметр подходящего отверстия, вторая – на длину самого крепежного элемента, а третья – на размер резьбы.

Анкерный гвоздь

Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.

Рис. 11

Рис. 12

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

Кавабанга! Клей для газоблоков Axton 25 кг

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см² (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

• фундаменты из бетона;
• стены и перегородки из бетона и кирпича;
• плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

• путем расклинивания распорной втулки внутри отверстия;
• за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические: – закладной; – распорный; – забивной; – клиновой; – болт с кольцом или крючком; – рамный; – шпилька; – фасадный; – потолочный; – пружинка.
2. Химические: – крепеж-монолит; – для наружных и внутренних работ; – для крепежа в рыхлых и тонкостенных основах; – стойкие к вибрациям; – долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Химические анкерные болты для бетона

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Порядок установки химического анкера

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Виды механических анкерных соединений для бетона

Для крепления к конструкции из обычного плотного бетона чаще всего выбирают анкер механический. Причины для этого следующие:

Сообразуясь с перечисленными достоинствами, остаётся выбрать анкер для бетона среди выпускаемых модификаций, перечисленных ниже.

Забивные анкеры

При монтаже втулка помещается в отверстие, затем проталкивается вглубь его с помощью специального бойка. При этом втулка разжимается, благодаря чему и закрепляется. Дальше просто вкручиваем резьбовую деталь во втулку.

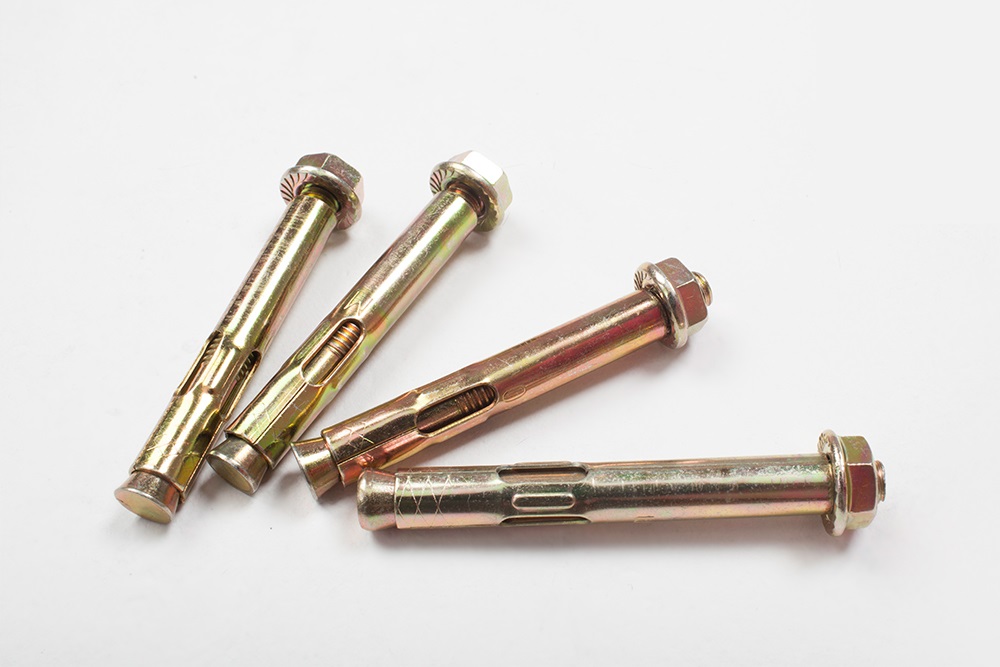

Разжимные (распорные) анкеры

Существует модификация распорных анкеров: двухраспорные – с двумя зонами расклинивания распорной гильзы или же с двумя распорными гильзами. Такая конструкция обеспечивает более надёжное крепление.

Кавабанга! Как сделать штроборез для газобетона своими руками

Клиновые анкеры

Клиновые анкеры чаще всего применяются для высоконагруженных соединений.

Ещё одна модификация клиновых анкеров – стержневой. Главное его отличие – увеличенная длина шпильки. Назначение его – крепление конструкций большой толщины.

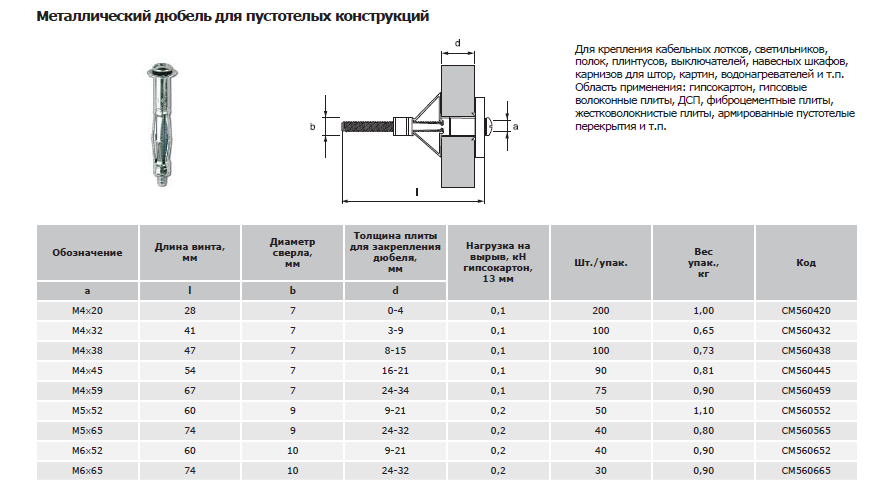

Крепеж для полых материалов

Двухраспорные анкера – металлоизделия, состоящие из стальных втулок, надетых на шпильку. При затягивании гайки на внешней стороне, втулки, находящиеся внутри расходятся, гильза деформируется по всей поверхности, т.к. втулки расходятся в разных распорных зонах, что обеспечивает надежную фиксацию в стене, анкера такого типа практически невозможно извлечь после установки.

Анкера «Бабочки» с механизмом распора подходят для легких конструкций, ими крепятся детали интерьера (картины, бра, полки) к плоским материалам не тоньше 10 мм (гипсокартон, ДСП, фанера).

«Крылья» анкера раскрываются и плотно фиксируются на обратной стороне материала, Надежность узла, зависит от основы, в которую вкручивается анкер.

При выборе анкерных изделий необходимо учитывать: особенности материала как анкера, так и базовой поверхности, вес фиксируемого оборудования, принципы установки и конечно запастись необходимым инструментом.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Выбираем качественные анкеры для бетона

Анкеры для бетона — особый вид крепежа, позволяющий создавать прочные и надежные соединения между бетонной основой и различными материалами, станками, строительным и промышленным оборудованием. В этой статье мы расскажем, какой анкер выбрать для работы с бетоном, предоставим справочную информацию о существующих видах бетона, а также специфики выбора подходящего крепежа.

Особенности и виды бетона

В строительстве используются различные типы бетонной смеси, которые различаются показателями прочности на сжатие. Так, к примеру, маркировка K20 означает, что бетонная конструкция может сжиматься с предельным усилием 30 кг на каждый кв.см, K30 — 30 кг на каждый кв.см и так далее. Поэтому выбор бетона зависит от конкретных требований, которые предъявляются к объекту строительства и даже отдельным конструкциям:

• бетон с классом прочности К20-К25 активно используется в частном секторе строительства при возведении домов, коттеджей и вспомогательных строений;

• бетон K30-K40 применяются при строительстве промышленных объектов, когда конструкции заливаются непосредственно на месте;

• несущие балки, опоры, колонны и другие конструкции с более жесткими требованиями к прочности изготавливаются из бетонной смеси K50;

• при возведении автомобильных и железнодорожных мостов, гидротехнических конструкций и высоких мачт применяется бетон с самыми высокими показателями прочности К50-К60/

Монтаж различных конструкций в бетоне осуществляется с помощью всех видов распорных и химических анкеров. При этом, чтобы не нарушать целостность бетонной основы и в то же время добиться максимальных показателей прочности сцепления, необходимо использовать одобренные виды крепежа. О том, какие бывают анкера для работы с бетоном — далее в статье.

Какие анкеры лучше для бетона

Механические или распорные анкеры — наиболее распространенный вид крепежа для работы с бетонными конструкциями. При этом они делятся на несколько видов, каждый из которых имеет собственные отличительные черты и сферу использования:

• Забивные. Используются для работы с полнотелым бетоном. Благодаря особенности конструкции забивной анкер создает сильное внутреннее напряжение в месте установки, поэтому крайне не рекомендуется применять его при недостатке сведений о состоянии основания.

• Латунные. Мягкость основного материала — латуни — позволяет раскрывать анкер после установки непосредственно резьбовым элементом. Латунные анкеры используются как для крепления конструкций большого размера, так и для работы с небольшими или малогабаритными предметами.

• Клиновые. Применяются для полнотелого бетона и обеспечивают высокое качество сцепления через прикрепляемый материал. Используются как в промышленном, так и в гражданском строительстве.

• Рамные. Используются для сквозного монтажа. Если вы задавались вопросом, какие анкеры нужды для двери, дверных коробок и оконных проемов, то это наиболее подходящий вид крепежа. При этом стоит уточнить, что рамные анкеры не предназначены для работы с несущими конструкциями.

Параметры анкеров, такие как длина дюбеля, диаметр сверла, минимальная и максимальная глубина сверления, размер ключа, рекомендованный момент затяжки и другие зависят от конкретных целей и задач, которые необходимо выполнить с помощью анкерного соединения. Поэтому при выборе необходимо отталкиваться как от специфики материала основы, так и от проектной документации.

Выбор лучшего анкера для крепления к бетону

Купить якоря

Какой основной материал?

В чем разница между цементом и бетоном?

Слова «бетон» и «цемент» часто ошибочно используют как взаимозаменяемые термины. Цемент является составной частью бетона. Бетон представляет собой смесь воды, заполнителей (то есть мелких камней), песка и портландцемента. Портландцемент — это не торговая марка, а общий термин для типа цемента, используемого в большинстве видов бетона. Цемент и вода со временем затвердевают и связывают заполнители в твердую массу посредством процесса, называемого гидратацией. Гидратация укрепляет бетон в течение многих лет, а это означает, что с возрастом бетон становится прочнее. Люди ошибочно называют тротуары «цементом» и указывают на «цементовозы» и «бетомешалки». Правда в том, что существуют только бетонные тротуары и бетономешалки!

Сколько лет бетону?

В сыром бетоне, возраст которого менее 28 дней, нельзя сверлить или закреплять анкерами. Чем старше бетон, тем тверже он становится и, следовательно, труднее его сверлить. В некоторых случаях бетон также становится более абразивным с возрастом. Винт Tapcon® может не работать в очень старом бетоне, потому что ходовая резьба изнашивается и не позволяет ввинтить винт как минимум на один дюйм.

Какова прочность бетона на сжатие?

Прочность бетона на сжатие измеряется в фунтах на квадратный дюйм или в фунтах на квадратный дюйм. Измерение рассчитывается путем заливки бетона в цилиндр, а затем измерения силы, необходимой для разрушения бетона после его затвердевания. Например, бетон, обозначенный как 3000 фунтов на квадратный дюйм, — это бетон, способный выдерживать сжимающее напряжение 3000 фунтов на квадратный дюйм через 28 дней. Стандартный бетон имеет давление менее 7000 фунтов на квадратный дюйм, а высокопрочный бетон измеряется от 7000 до 14 500 фунтов на квадратный дюйм.

Какой толщины бетон?

Для всех бетонных анкеров существует минимальная заделка, которая определяется диаметром используемого анкера. Как правило, чем меньше диаметр, тем короче будет минимальная заделка. Отсюда понятно, что чем больше диаметр, тем больше минимальная заделка. Важно избегать слишком близкого расположения рабочего конца бетонного анкера к нижней части бетона. Это создаст неподдерживаемый край, который снизит удерживающую способность бетонных анкеров.

Есть ли в бетоне стальная арматура?

Бетон, армированный арматурой, может вызвать проблемы. Арматура может мешать при глубокой установке бетонного анкера или создавать проблемы при сверлении отверстия. Существуют специальные насадки для резки арматуры, которые можно использовать, когда арматура находится в местах, где необходимо разместить анкер. Хотя эти специальные биты для арматуры работают хорошо, они довольно дороги и требуют дополнительной работы при установке анкеров. Как правило, чем глубже заглубление бетонного анкера, тем лучше будут показатели выдергивания/удержания. Увеличенные показатели удерживания также достигаются, когда рабочий конец бетонного анкера находится на дальней стороне арматурного стержня.

Насколько тяжелый груз нужно закрепить?

Важно определить диаметр необходимого анкера исходя из веса объекта, который необходимо прикрепить к бетону. Самым слабым звеном бетонного анкера является бетон, в который он помещен. В большинстве случаев разрушается бетон, а не анкер. Наилучшие показатели удерживания достигаются, когда бетон твердый и заделка в него глубокая. Чем больше диаметр, тем выше удерживающая способность якоря. Например, анкер диаметром 3/4 дюйма имеет минимальную заделку 3-1/4 дюйма, а анкер диаметром 1/4 дюйма имеет минимальную заделку 1 дюйм. Разница в этих минимальных заделках приводит к более сильной удерживающей способности бетонного анкера 3/4″ по сравнению со значением удерживающей способности анкера 1/4″.

Крепится ли он к стене или крепится к полу в бетоне?

Место размещения объекта является важным фактором из-за различных значений нагрузки. Объект, расположенный над головой, является критическим по ряду причин. Во-первых, нагрузка считается вытягивающей или растягивающей, т. е. сила веса направлена ​​прямо вниз. Во-вторых, накладные установки имеют решающее значение, поскольку отказ может иметь катастрофические последствия, т. е. объект может упасть и причинить вред или убить кого-то. Объект, размещенный на стене, ставит бетонный крепеж в положение поперечной нагрузки (нагрузка составляет 9угол 0° к якорю). Значения сдвига основаны на диаметре анкера и не зависят от глубины заделки. Чем больше диаметр, тем лучше будут значения сдвига. Значения не меняются с глубиной заделки, пока анкер размещается на минимальной заделке или глубже. Крепление объектов к бетонному полу предполагает удержание объекта на месте, чтобы он не двигался. Диаметр анкера обычно определяется размером отверстия в приспособлении. Глубина заделки должна быть минимальной или глубже.

Прибор вибрирует?

Вибрационный груз – это груз, находящийся в постоянном движении, например, вентилятор, конвейерная лента или знак на ветру. Анкеры для бетона механического типа обеспечивают свои удерживающие свойства за счет трения. Как только трение прекратится, якорь постепенно потеряет свои удерживающие свойства. Бетонные анкеры при приложении вибрационной нагрузки могут ослабить или разрушить бетон в отверстии, в котором они размещены. Рабочий конец анкера может упираться в стенки отверстия в бетоне. Затем этот процесс ухудшает удерживающие значения якоря, тем самым уменьшая его удерживающие значения, вызывая потерю якоря и, возможно, уменьшая удерживающие значения до нуля.

Применение ударной нагрузки?

Ударная нагрузка – это нагрузка, при которой значения нагрузки изменяются с течением времени. Примером ударной нагрузки может служить док-бампер. Якоря механического типа обеспечивают свои удерживающие свойства за счет трения. Как только трение прекращается, якорь может постепенно терять свою удерживающую способность. Бетонные анкеры при ударной нагрузке разрыхляют или разрушают бетон в отверстии, в которое они помещены. Рабочий конец анкера упирается в стенки отверстия. Этот процесс ухудшает значения удержания бетонного анкера, уменьшая значения удержания, что приводит к потере анкера и, возможно, снижению его значений удержания до нуля.

Это постоянное крепление к бетону?

Как правило, бетонные анкеры предназначены для того, чтобы входить в отверстие в бетоне и не выходить наружу. Некоторые анкеры предназначены для снятия приспособления в будущем, например, стеллаж для поддонов или столб забора. Другие приложения разработаны таким образом, что их удаление невозможно. Эти приложения включают электрическую распределительную коробку или небольшой указатель направления.

Потребуется ли его выравнивание и/или установка прокладок?

Если приспособление, устанавливаемое на бетон, необходимо выровнять или отрегулировать подкладками, важно убедиться, что бетонный анкер выступает достаточно высоко и имеет соответствующую резьбу, позволяющую перемещаться вверх и вниз по анкеру. В этом случае клиновой анкер для бетона является единственным анкером, обладающим всеми необходимыми характеристиками, необходимыми для выравнивания и выравнивания крепления.

Отверстие какого размера в крепежном приспособлении?

Во многих случаях отверстие в приспособлении определяет, какой диаметр анкера необходимо использовать. Важно знать, что диаметр бетонного анкера и диаметр отверстий не совпадают. Бетонный клиновой анкер диаметром 1/2 дюйма не пройдет через отверстие диаметром 1/2 дюйма в приспособлении. Резьбовая часть анкера проходит через отверстие 1/2 дюйма, но не через рабочий конец. Диаметр бетонного анкера соответствует размеру отверстия, которое необходимо просверлить в бетоне, чтобы анкер мог выступать через крепеж. Ниже приведены диаметры анкеров и соответствующий размер отверстия крепежа:

Какой длины крепеж для бетона следует использовать?

Если это анкер с наружной резьбой или шпилькой, длина анкера определяется путем добавления толщины скрепляемого материала плюс минимальное заглубление для диаметра анкера плюс толщина гайки и шайбы (эмпирическое правило — это диаметр анкеров). Если используется анкер с внутренней резьбой, в анкер необходимо вставить отдельный болт или винт. Длина болта или шурупа определяется путем добавления толщины скрепляемого материала, а также любых шайб, а также количества витков анкера и заделки анкера в бетон.

Нужен законченный вид?

Некоторые бетонные анкеры сконструированы таким образом, что стальной стержень торчит сквозь гайку. Длина шпильки над гайкой будет разной высоты в зависимости от того, как гайка была помещена на анкер перед забиванием в бетон. Длина также будет зависеть от того, сколько раз поворачивается гайка, чтобы установить анкер в основной материал. Этот неровный вид может быть не тем, что нужно для приложения, поэтому требуется анкер с готовой головкой. Эти типы бетонных анкеров будут Tapcon®, анкеры с плоской или круглой головкой или любые анкеры с внутренней резьбой, в которых можно выбрать конкретную головку болта для вставки в анкер. Эти анкеры с внутренней резьбой включают: вставной анкер, анкер с машинным винтом, двойные и одинарные анкеры.

Все эти соображения будут играть важную роль в том, какой тип бетонного анкера лучше всего подойдет для вашего конкретного применения.

Клиновые анкеры

Оцинкованные клиновые анкеры

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Втулочные анкеры

Оцинкованные анкеры

Анкеры из нержавеющей стали 304

Купить якоря

29 марта 2009 г. Боб Карлайл

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик …

  читать дальше

  24 ноября 2020 Боб Карлайл

• Крепление к золе Блокировать Шлакоблок …

  читать дальше

  16 июня 2020 Боб Карлайл

• Якорь мужской или женский? Якоря-женщины потребуют определения якоря, а затем поместят его. …

  читать дальше

  21 февраля 2019 Боб Карлайл

Сильнейший анкер для каменной кладки, Albany County Fasteners

Сегодня существует множество типов анкеров для каменной кладки. Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в каменной кладке.

Вставные анкеры

Вставные анкеры для каменной кладки в основном используются в монолитном бетоне. Они используются в приложениях с высокой прочностью, закрепляя болт во внутренней резьбе анкера. Они также доступны со спиральной резьбой (более крупная резьба для спирального резьбового стержня). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не провалился слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, и только такую ​​же глубину, как и сам анкер. Затем опустите анкер в отверстие и поместите в него установочный инструмент. Затем ударьте по установочному инструменту молотком. Нижняя часть анкера деформируется, что приводит к заклиниванию анкера, который невозможно удалить.

Анкеры для защитного экрана

Анкер для защитного экрана используется в сочетании с шурупом для создания анкера в бетоне. Стяжные щиты состоят из двух частей, и когда шуруп вкручивается в щит, он расширяется, образуя плотный клин в бетоне.

Защитные анкеры очень похожи на забивные анкеры, но предназначены специально для крепления стягивающего винта. Для установки анкеров с запаздывающими винтами также не требуется установочный инструмент.

Шурупы по бетону для каменной кладки

Шурупы по бетону для каменной кладки, иногда называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону легко узнать по их ярко-синему покрытию. Они используются для крепления дерева или металла к различным кладочным материалам. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установить шуруп по бетону очень просто. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в отверстие шуруп. Убедитесь, что вы используете винт достаточной длины, чтобы пройти через оба материала, иначе у вас не будет прочного крепления.

Подвесные анкеры Sammys

Шурупы Sammys — распространенный анкер, используемый для подвешивания. Чаще всего устанавливаемые вертикально или горизонтально, эти анкеры имеют резьбовое отверстие, используемое для приема резьбового стержня. Sammys обычно используются в приложениях HVAC для подвесных воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Есть много типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торцевой головки забейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и ввинтите кусок резьбового стержня.

Анкер с забивным штифтом

Анкер с забивным штифтом представляет собой небольшой анкер, который в основном используется для крепления фанеры к бетону. Эти якоря очень просты в использовании. У них есть выступ над головкой, что делает его совместимым с отверстиями, которые могли быть случайно пробиты слишком глубоко в материале.

Чтобы установить один из этих штифтовых анкеров, просверлите отверстие в обоих материалах и вставьте анкер в отверстие. Как только кромка упрется в верхнюю часть материала, ударьте по выступающему штифту молотком. Штифт вбивается в середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Крыльчатые анкеры с шарнирно-рычажным механизмом

Анкер-рычаг с шарнирно-рычажным механизмом используется при наличии полой стены. Это распространено, когда шлакоблоки используются для создания стен здания. Они также широко используются в приложениях гипсокартона. Не рекомендуется использовать большой вес для этих анкеров, особенно в гипсокартоне, так как они прорвут материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить достаточно большое отверстие, чтобы рычажная часть анкера могла протолкнуться. Оказавшись в полой части стены, рычажок расширится. Затем с помощью крестообразной отвертки или отвертки со шлицевой головкой болт вставляется в крыло тумблера, прижимая его к другой стороне стены. Это позволяет болту затягиваться на подвешиваемом материале.

Анкер с двойным распорным экраном

Анкер с двойным распорным экраном в основном используется в кирпиче и блоках. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, что приводит к расширению анкера. Эти якоря только расширяются. Это делается для того, чтобы предотвратить растрескивание кирпича.

Для установки двойного анкера расширительного щита просто просверлите достаточно большое отверстие, чтобы анкер вошел в него, а затем вставьте в анкер винт. Когда вы закручиваете винт, он будет тянуть нижнюю часть к середине и заставлять верхнюю часть также опускаться к середине. В результате получается ограниченное, но эффективное расширение анкера. Предел расширения сильно снижает вероятность растрескивания кирпича или блока.

Анкеры-втулки

Анкеры-втулки довольно просты в использовании и в основном используются в кирпиче или блоках. Их можно использовать в бетоне, но они не считаются такими прочными, как клиновые анкеры. Таким образом, для легких и средних применений крепления гильзовый анкер является хорошим выбором. Существует два распространенных типа анкерных гильз. Это гайка, которая обычно используется для дополнительной прочности, и комбинированная плоская головка с крестообразным / шлицевым приводом, которая используется, когда требуется ровная поверхность.

Для установки с гайкой просверлите отверстие и поместите анкерную втулку в отверстие. Затем поместите шайбу и гайку на открытую резьбу и начните закручивать гайку. Когда анкер вытаскивается из бетона, рукав вокруг него начинает расширяться, вклинивая анкер в отверстие. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете привод Phillips, и при установке верхняя часть останется на одном уровне с поверхностью установочного материала.

Клиновые анкеры

Клиновые анкеры чрезвычайно популярны и являются одними из самых прочных анкеров с точки зрения силы удержания. Клиновые анкеры выглядят и функционируют как гильзовые анкеры, но имеют гораздо меньшую втулку в нижней части анкера.

Для установки клинового анкера просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения удерживаемого материала на бетоне на открытой части поместите шайбу и навинтите крепеж на анкер. Когда гайка затягивается на шайбе, она начинает тянуть анкер вверх. Это приведет к тому, что юбка клина зацепится за бетон, расширится и вонзится в бетон при вытягивании анкера.

Ищете другие блоги, подобные этому?

Зарегистрируйтесь, чтобы получать новые блоги прямо на ваш почтовый ящик!

Электронная почта *

Имя *

Фамилия *

Постоянный контакт. Пожалуйста, оставьте это поле пустым.

Отправляя эту форму, вы соглашаетесь получать маркетинговые электронные письма от: RAW PRODUCTS CORP, 100 Newfield Ave.
