Какого размера нужно ставить мауэрлат: расчет сечения и установка; технология крепления стропил

расчет сечения и установка; технология крепления стропил

Как известно, стропильная конструкция нужна для того, чтобы удерживать кровлю. Но что удерживает ее саму? Опорой под стропильными ногами служит особый конструктивный элемент — мауэрлат

Мауэрлат представляет собой бревно или брус, который укладывают поверх ограждающей стены. Именно он соединяет крышу со стенами и равномерно распределяет нагрузки на них. Очевидно, что небрежность в проектировании и монтаже мауэрлата может привести к самым серьезным последствиям. Прежде всего, нужно правильно рассчитать сечение мауэрлата, исходя из предполагаемой нагрузки на него. Как правило, для изготовления этого элемента используют брус 100 × 150 или 150 × 150 мм, который соединяют посредством врубок и фиксируют анкером. В бревенчатых домах опорой для стропил являются бревна верхнего венца.

Если кровля имеет большую площадь и уклон, для стропил нужно сделать промежуточные опоры или соединительные «затяжки», лежащие только на коньковом прогоне и мауэрлате. Иначе возможна деформация стен

Важно, чтобы стена под мауэрлатом могла выдерживать нагрузки. Если материалы, из которых она сложена, относительно рыхлые (пенобетонные, газобетонные блоки, поризованный кирпич и др.), их нужно усилить, уложив поверх железобетонный пояс. Как его сделать? Рассмотрим основные варианты.

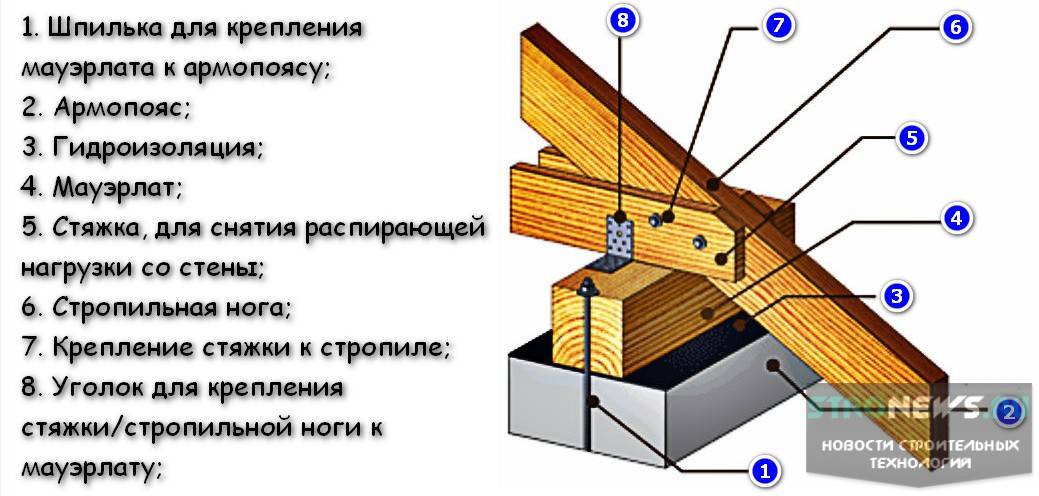

Закрепление мауэрлата на армирующем бетонном слое

Чаще всего по периметру стен устанавливают опалубку, укладывают внутрь арматурный каркас из прутов толщиной 10–12 мм, а затем заливают бетон марки не ниже М250–М300. Если стены сложены из газобетона, вместо опалубки можно использовать U-образные блоки из того же материала. Еще один вариант — установка двух рядов тонких пено- или газобетонных блоков с внутренней и наружной сторон стены.

Чтобы закрепить мауэрлат, раньше использовали Г-образные арматурные пруты, которые закладывали в железобетонный пояс во время его заливки. Когда смесь застывала, мауэрлат надевали на них, вставляя в заранее просверленные каналы. Эта технология практикуется и сейчас, но куда чаще вместо прутов ставят анкерные болты (шпильки) диаметром 12–16 мм. Их закладывают с шагом около 60–100 см. Как и в описанном выше случае, мауэрат надевают на шпильки, а затем привинчивают его гайками с широкими шайбами.

Так как влага из бетона может просачиваться в древесину, между мауэрлатом и железобетонным поясом прокладывают рулонную гидроизоляцию (битумную или полимерно-битумную). Чтобы полотно не сползало, его края загибают и крепят скобами на боковинах бруса.

Перед установкой мауэрлат необходимо пропитать антисептическим средством, чтобы избежать поражения вредоносными микроорганизмами

Случается так, что геометрия стены не совпадает с геометрией крыши. А значит, и линия укладки мауэрлата не совпадает с линией шпилек. Тогда крепежные элементы приходится срезать, просверливать отверстия в армопоясе, забивать туда новые анкеры и уже к ним крепить мауэрлат.

Крепление стропил к мауэрлату

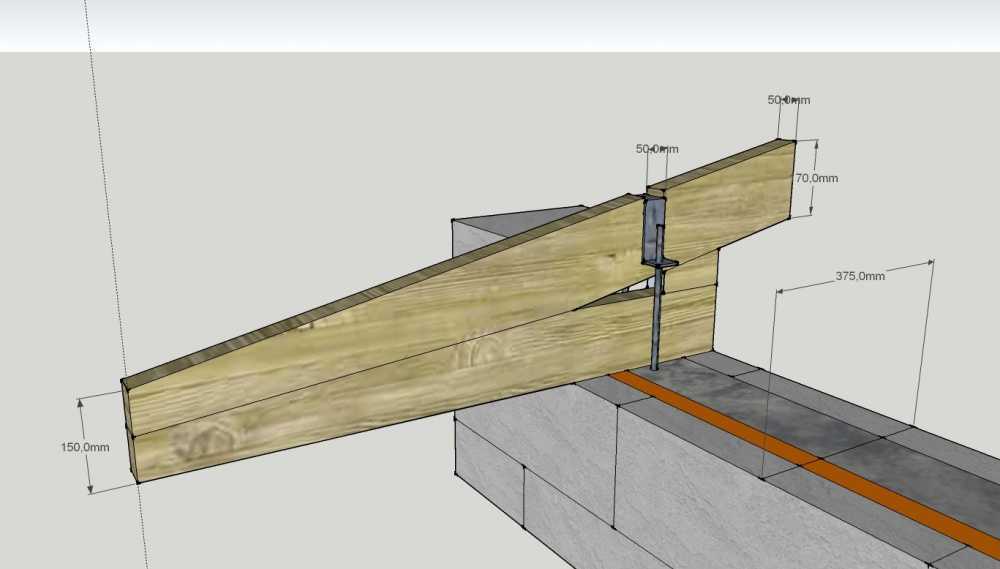

Существует несколько технологий опирания стропил на мауэрлат. Распространенная практика: в стропильной ноге вырезают «пятку» — угол (не более 1/3 от высоты ноги), за счет которого балку надевают на мауэрлат. При этом балка выступает за пределы стены, образуя карнизный свес. Это популярная, проверенная временем технология, но стоит учитывать, что вырез в балке ослабляет ее (конечно, если нет запаса прочности). Так что многие строители предпочитают делать паз в самом мауэрлате, вставлять туда стропильную ногу и закреплять ее.

Есть и другой вариант: стропильную ногу обрезают, оставляя небольшую «пятку» со стороны помещения. Ее торец опирают на мауэрлат, а карнизный свес формируют за счет «кобылки» — небольшого бруска, прибитого к стропилу. Минимальный нахлест «кобылки» на стропило составляет 60 см.

Крепление стропил к мауэрлату в срубе

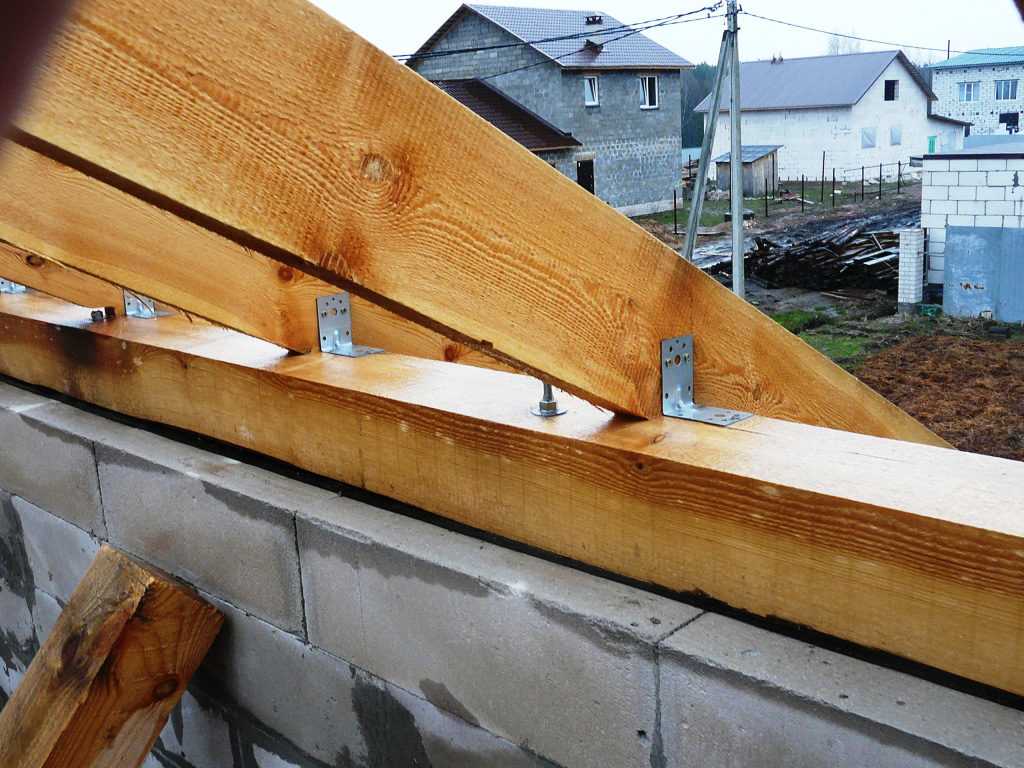

Стропила фиксируют металлическими уголками. Ставить их на саморезы не стоит, так как шляпки могут срываться от нагрузок. Лучше прибивать уголки к стропилам ершенными гвоздями, а на мауэрлате фиксировать болтами с резьбой по дереву и шестигранной шляпкой.

Если же стены сложены из бревна или бруса, обычно делают «плавающий» крепеж. В мауэрлате выпиливают паз, укладывают в него стропило и соединяют их специальными металлическими пластинами. Они могут смещаться, благодаря чему стропильная нога скользит по мауэрлату. Это снижает напряжения в стропильной системе, которые неизбежно возникают при осадке сруба.

Чтобы крыша не сместилась от сильного ветра, стропила рекомендуют притягивать через одно проволокой к штырям, забитым в верхней части наружных стен

Если крыша — мансардная, важно теплоизолировать пространство за мауэрлатом со стороны улицы. И это лучше сделать до укладки гидроветрозащитного полотна, ведь тогда не придется проталкивать теплоизоляцию в щель между мауэрлатом и мембраной. Кроме того, желательно заполнить все зазоры монтажной пеной, иначе зимой конструкция будет промерзать.

Как сделать расчет соединения стропил и узлов крепления своими руками

С помощью данной инструкции вы научитесь делать расчет соединения стропил и узлов крепления своими руками. Мы объясним, что такое не семеричное соединение, как удлинить стропила, усилить хребет и ендову. Данный метод универсален, и научившись его делать, вы сможете комбинировать и делать множество других узлов кровли. Здесь мы предоставили расчет, объясним, какое должно быть соединение стропил между собой и как изготовить узел с помощью шпилек. Для того чтобы научится делать данные соединения мы приведем способы соединения стропил, а их есть 2. 1й — мы за вас уже все подсчитали и данные привели в таблице. 2й это самостоятельный подсчет с помощью формул, для расчетов вам понадобится:

Вам будет интересно узнать о:

Таблица расчетов узлов и соединений
Формулы для самостоятельного расчета соединения
Удлинение стропил с помощью таблицы

Таблица расчетов узлов и соединений

Мы уже подсчитали основные параметры для того чтобы вы могли сделать такие узлы как, удлинение стропил или их усиление. Данная таблица универсальна, в ней представлены минимальные требования к узлам. Мы также рекомендуем посмотреть видео инструкцию, которая представлена выше. Вы сможете с легкостью делать любые узлы.

Любой узел зависит от выбранного вами дерева. В этой таблице представлены рекомендуемые и минимальные параметры.

• 1-й столбик: это размер досок, который вы используете, от этого и будет зависеть ваш узел;
• 2-й столбик: это размер шпилек, который необходимо использовать в узле;
• 3-й столбик: количество шпилек; здесь вы можете сами выбирать, так как есть минимальные значения шпилек, меньше которых использовать нельзя; количество нагелей зависит, от размера нахлеста, который вы выбрали;
• 4-й столбик: длина нахлеста, зависит от диаметра доски и есть минимальное значение и рекомендуемое, от того какой нахлест вы выберете, и будет известно, сколько нагелей и какой у них будет шаг;
• 5-й столбик: это шаг между шпильками, у них есть также минимальные значения, но мы их не приводили, так как мы написали оптимальные значения;
• 6-й столбик: это расстояние от края дерева, тут мы привели среднее значение, выбор остается за вами;
• 7-й столбик: это расстояние между рядами; где то стоит прочерк и это обозначает, что будет один ряд нагелей, где стоит значение то там мы рекомендуем делать шахматный порядок, и под шпилькой забивать гвоздь, как представлено в примере ниже;

Мы вам объяснили, как пользоваться данной таблицей, если у вас остались вопросы, советуем посмотреть видео инструкцию представленную выше.

Ошибки при соединение стропил встык

При соединение стропил многие допускают ошибки но которые не допустимы:
1 Не ставят под узлом упор, данное соединение не обозначает что можно делать мосты и не ставить упоры, последствия такого будет повреждение крыши и проседание ее.
2 Неправильный шаг шпилек и гвоздей: если сделать недопустимый шаг то дерево может начать разрушатся и у каждого есть допустимый и не допустимый шаг.
3 Неправильный диаметр шпилек и гвоздей, это зависит от размеров дерева а многие делают это на глаз.
4 не устанавливают уплотнитель между досок что приводит к появление в кровле мостиков холода
Это основные ошибки при изготовление данного метода.

Формулы для самостоятельного расчета соединения

Если вы решили не пользоваться готовой таблицей и хотите самостоятельно все рассчитать, то мы вас научим:

1й этап — определяем диаметр шпилек – он должен быть не менее 8мм и не более 0. 25 от толщины соединяемого элемента, и при расчете учитывайте смятие и изгиб самой шпильки. Вы можете подсчитать по формуле самостоятельно размер нагели:


dш = 0.25*S

dш — Диаметр шпильки (но не менее 8мм)

S — Толщина одного из соединяемых элементов (толщина одной доски или бруса)


2й этап — определяем длину нахлеста узла – рекомендуемая длина должна быть больше или равна 4ем высотам стыкуемых элементов, и считается по формуле:


а> = 4h

а — Длина нахлеста

h — Высота доски

К примеру: высота доски у нас = 200мм * 4, то есть минимальный нахлест будет = 800 мм


3й этап — шаг между нагелями и расстояние от края доски – он должен быть не менее 7 диаметров шпилек, а от края дерева не менее 3х диаметров и выбирается конструктивно.

S1 = 7d (min)


Расстояние от края доски рассчитывается по данной формуле:


S3 = 3d (min)


4й этап — нужно определить количество нагелей в узле, считаем это по следующим формулам:

nшпил = N/Т*nшв > = 2

nшпил – Количество шпилек

N – Расчетное усилие

nшв – Количество швов

Т = 0.35cd

c — Толщина доски см

d — Диаметр шпильки см


5й этап — нужен, если у вас нагели находятся более чем в один ряд, и расстояние между рядами делается не менее 3, 5;
Расстояние между рядами рассчитывается по формуле:


S2 = 3,5d (min)

Удлинение стропил с помощью таблицы


Приведем пример: возьмем дерево 50Х200 и нам нужно сделать удлинение стропил, для этого смотрим в таблицу.

Усиление стропил с помощью таблицы


Далее приведем пример усиления ендовой или хребта:
По таблице берем, к примеру, размер досок 50х200 и нам нужно собрать хребет 12 метров с помощью не семетричного соединения.
Для этого мы берем шпильки 12 размера, расстояние между ними берем, к примеру, 350. Далее подсчитаем количество нагелей (так как длина нам нужна 12000мм- 100мм отступаем от края и шаг нагелей 350 = 34 шпильки). Советуем их устанавливать в шахматном порядке, и в таком же порядке пробивать гвозди. Все, мы собрали данный узел. По данной таблице, вы можете собрать почти любое не семетричное соединение. Все эти узлы делаются исходя из расчетов СНИП, и из конструктивных решений.

Часто задаваемые вопросы


Вопрос: С помощью данной таблицы, можно считать любые не семетричные соединения?

Ответ: Да, любые, только смотрите минимальные и максимальные показатели, не выходите за них и тогда у вас будут получатся любые узлы с заявленными требованиями.



Вопрос: Можно ли сделать удлинения стропил с минимальными показателями ?

Ответ: Да, можно, все показатели даже минимальные проверенные по всем нагрузкам исходя из СНИП.



Вопрос: А не проще купить дерево для хребта толще в 2 раза и не делать усиление?

Ответ: Так как при монтаже кровли, как правило, используют стандартное дерево, то многим проще сделать усиление, если вам проще купить, то лучше купите, но это выбор каждого. Мы просто предоставляем выбор.

Остались вопросы?

Напишите нам свои пожелания по дому

Ваше имя

Ваш емайл

Тема вопроса
СтроительствоГотовые проектыИндивидуальные проектыАрхитекторуИнженеруОбщее

Отправить копию на почту

Полное руководство по расстоянию между стропилами и их размерам

Стропила являются важным структурным компонентом конструкции крыши, и если вы планируете проект, вам может быть интересно узнать о правильном расстоянии между стропилами и их размерах.

Шаг стропил — это горизонтальное расстояние между параллельными стропилами, измеренное от центра одного стропила до центра следующего. Это помогает определить количество стропил на основе длины здания, что важно для проектирования и строительства крыши.

При планировании строительства крыши важно знать стандартное расстояние между стропилами и их размеры, размеры пиломатериалов и предполагаемое количество стропил, необходимых для обеспечения надлежащего структурного строительства.

Узнайте больше о стандартных строительных нормах и правилах для стропил крыши, чтобы убедиться, что они утверждены.

Что такое расстояние между стропилами?

Расстояние между стропилами — это расстояние между балками крыши, также известными как параллельные стропила, которые проходят от конька или вальмы до стеновой пластины, карниза или периметра спуска. Оценивается по центру или заданному размеру расстояния между центром одного стропила и центром следующего стропила.

Расстояние между стропилами является одним из важнейших аспектов проектирования зданий и крыш, поскольку оно помогает определить максимальный пролет стропил и необходимое количество стропил в зависимости от длины здания. Наряду с другими факторами, влияющими на пролет, он включает сорт, переменные нагрузки и породу древесины.

Кроме того, необходимо знать шаг стропил, так как в рамках инженерных расчетов он помогает определить и сформировать требуемую конструкцию крыши, соответствующую строительным нормам и выдерживающую нагрузку и вес крыши.

Как рассчитать расстояние между стропилами?

Расчет расстояния между стропилами определяется в соответствии с предписывающими таблицами, предусмотренными Международным жилищным кодексом (IRC), который находится в главе 8. Однако расстояние между стропилами также может быть рассчитано профессиональным инженером-строителем. Кроме того, стандартное расстояние между стропилами, используемое в каркасе крыши, составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма по центру.

Вы также можете использовать онлайн-калькуляторы расстояния между стропилами, где вы можете лично выбрать различные размеры для вашего кровельного каркаса. Он включает в себя породу древесины, сорт, параметры пролета, максимальный пролёт, прогиб, постоянную нагрузку, постоянную нагрузку, расстояние и другие условия эксплуатации. После выбора различных размеров вы можете нажать кнопку «Рассчитать», которая предоставляет полезную информацию о расстоянии между стропилами.

Помните, что использование этого калькулятора расстояния между стропилами может дать точную оценку. Тем не менее, лучше всего следовать рекомендациям Строительного кодекса или инженера-строителя, чтобы предотвратить ненужные ошибки в расчетах и ​​обеспечить их одобрение местным строительным департаментом.

Таблица расстояний между стропилами

Какое стандартное расстояние между стропилами крыши?

Стандартные расстояния между стропилами крыши, измеренные по центру, составляют 12″, 16″, 19,2″ и 24″. Международный кодекс жилищного строительства (IRC), который является основой большинства строительных кодексов Северной Америки, определяет эти стандартные отраслевые измерения.

Однако инженер-строитель может определить другие размеры расстояния между стропилами крыши, и они могут варьироваться в зависимости от влияющих на него факторов. Кроме того, стандартные расстояния между стропилами крыши, обычно используемые для большинства строительных конструкций, составляют 16 дюймов и 24 дюйма.

Руководство по расстоянию между кровельными балками

Кровельная балка представляет собой параллельный горизонтальный элемент или балку, проходящую через открытое пространство, которая может быть уложена либо наклонно, либо плоско, открыто или скрыто, в зависимости от конструкции. Кровельные балки также соединяются с противоположными стенами здания, поддерживая верхний этаж и потолок, перенося вес крыши на вертикальные колонны и фундамент.

Расстояние между балками крыши зависит от требований или факторов, включая размер стропил, пролет стропил, толщину, породу дерева, сорт, толщину, ветровые и снеговые нагрузки, прогиб и местоположение. Текущие и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут (на квадратный фут), а постоянные нагрузки — от 10 до 20 фунтов на квадратный фут. Прогибы варьируются от L/∆=180 до L/∆=240.

Различные климатические условия также могут влиять на требования к расстоянию между балками крыши для данного местоположения.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно изготовленная из стали или алюминия, бывает различных составов и профилей. Расстояние между стропилами для металлической кровли часто необходимо устанавливать таким образом, чтобы поддерживать металлические панели, непосредственно прикрепленные к стропилам.

Расстояние между стропилами, используемое для металлических крыш, обычно устанавливается производителем металлических панелей, чтобы обеспечить его соответствие размерам конструкции крыши. Металлические крыши также более тонкие и, как правило, легче, поэтому стропилам требуется меньший вес для поддержки или опоры. Из-за этого шаг стропил может быть больше.

Как правило, стропила для металлических крыш располагаются с шагом 16 или 24 дюйма по центру.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца может варьироваться в зависимости от различных факторов, влияющих на него, включая породу дерева, сорт, нагрузку, прогиб, назначение, конструкцию крыши крыльца и даже климат.

Как правило, расстояние между стропилами на крыше крыльца обычно составляет 16 или 24 дюйма по центру.

Расстояние между стропильными балками

Стропильные балки представляют собой открытые горизонтальные конструктивные элементы, которые вы видите в потолке и предназначены для поддержки веса крыши здания, передавая нагрузку на вертикальную конструктивную часть.

Как правило, расстояние между стропильными балками не должно превышать 16″ от других стропильных балок. Вы можете уменьшить расстояние между стропильными балками, но никогда не увеличивать расстояние между ними.

Расстояние между стропилами для перголы

Расстояние между стропилами для перголы может варьироваться в зависимости от размера перголы или ваших визуальных предпочтений. Но стандартное расстояние между стропилами перголы, как правило, составляет от 12 до 20 дюймов, но чаще всего используются размеры 12 и 16 дюймов по центру.

Если вес стропил небольших пергол не приведет к провисанию балки, рекомендуется расстояние 12 дюймов. Если вес стропил будет проблемой для балки, лучше всего использовать расстояние 16 дюймов.

Расстояние между стропилами для столбового сарая

Стандартных размеров расстояния между стропилами для столбового сарая не существует. Как правило, это зависит от технических характеристик здания и предпочтений владельца.

Обычно в конструкциях часто используется расстояние между стропилами от 4 футов до 12 футов для столбового сарая.

Что такое размеры стропил?

Как правило, размер стропил относится к толщине и диапазону глубины конкретного пиломатериала, используемого для проекта стропил крыши. Пролет стропил крыши обычно измеряется расстоянием выступа стропил по горизонтали от конька до внешнего края несущей плиты наружной стены.

Кроме того, размер стропил выражается как отношение высоты крыши к прогону (половина расстояния) или доля высоты над прогоном.

В зависимости от конструкции вашей крыши и общего размера размеры пиломатериалов, необходимых для стропил крыши, будут различаться. Это также может зависеть от других факторов, включая уклон или наклон крыши, покрытие крыши, сорт древесины, размер пиломатериалов, породу древесины, снеговую нагрузку, динамическую нагрузку и расстояние между стропилами.

Какой размер пиломатериалов вам нужен для стропил крыши?

Наиболее распространенные доступные размеры пиломатериалов, используемых в каркасе крыши, включают 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14″, используемые в каркасе крыши. Есть также пиломатериалы размером 2″×4″, но они обычно не используются в строительстве.

Как правило, доски размером 2″×6″ могут иметь длину от 10 до 15 футов, а доски размером 2″×8″ — от 13 до 19 футов. Точно так же пиломатериалы размером 2″×10″ могут иметь длину от 16 до 23 футов, а пиломатериалы 2″×12″ могут иметь длину от 18 до 27 футов. Кроме того, пиломатериалы размером 2″×4″ могут иметь длину от 7 до 9 футов.

Сколько стропил вам нужно?

Расчет примерного количества стропил, необходимых для стропил вашей крыши, очень важен. Это можно сделать с помощью калькуляторов стропил, если вам нужен более простой метод. Но вы также можете использовать ручную оценку с помощью стандартного калькулятора или карандаша и бумаги.

Первое, что нужно сделать, это найти размеры, включая длину крыши и свес или расстояние между стропилами. Затем вы используете размер длины крыши и делите его на расстояние между стропилами. После этого добавьте 1 для стропила «0». Наконец, умножьте количество стропил на 2, чтобы получить обе стороны крыши или скаты крыши.

Например, ваш дом имеет длину 40 футов и расстояние между стропилами 24 дюйма. Итак, первое, что вам нужно сделать, это перевести 30 футов в дюймы.

40 футов x 12 дюймов = 480 дюймов (длина в дюймах) ÷ 24 дюйма по центру = 20 стропил. Получив ответ, прибавьте 1 к стропилу «0» и умножьте на 2. Вы получите количество стропил, необходимых для вашей крыши.

40 футов x 12 дюймов = 480 дюймов ÷ 24 дюйма по центру = 20 стропил + 1 = 21 стропило с каждой стороны x 2 = 42 стропила
