Какими шпильками крепить мауэрлат: диаметр шпилек для крепления, расстояние между ними при установке. Какие использовать и как крепить? Размеры шпилек

Как выбрать шпильки для мауэрлата. Видео — Будівельний портал ПрофіДОМ

Мауэрлат — основа любой кровли. Это толстый брус, который идет по периметру всей стены и является началом стропильной системы крыши. Оптимальным вариантом крепления мауэрлата к стенам дома из любого материала являются шпильки. Об их выборе и особенностях применения рассказывает Национальная энциклопедия строительства ProfiDom.com.ua,

Как выяснили журналисты ProfiDom.com.ua, без надежного крепления мауэрлата по всему периметру стены дома: брус должен облегать армпояс, никак нельзя продолжать строительство кровли. Какой бы ни была крыша — двускатной или шатровой, —  начинается все именно с мауэрлата.

Шпилька — это, собственно, отрезок из прочного металла, стали, длиной от 50 сантиметров. На производстве их просто нарезают нужного размера из длинных стержней. Выбирая шпильку, следует отдать предпочтение изделиям с диаметром от 14 миллиметров, чтобы создать необходимые точки и ребра жесткости.

Важно! Именно сталь, из которой сделаны шпильки, будет гасить все вибрации кровли, которые непременно возникнут во время сильного ветра. С надежным креплением мауэрлат прослужит не менее 50 лет, а с ним вместе и вся остальная конструкция крыши.

Шпильки для мауэрлата по своей классификации и строению близки к анкерным болтам. Вернее, к химическим анкерам. Для удержания такого крепежа в кирпичной или блочной кладке, в армпоясе, применяется клеевой состав. Самым простым вариантом закрепления шпильки станет использование эпоксидного клея. Такой состав состоит из эпоксидной смолы и отвердителя, он образует очень прочный полимерный слой, который по качеству не будет уступать закаленному стеклу.

Процесс прост — предварительно просверливается отверстие нужного диаметра, в него заливается эпоксидный клей и потом вбивается шпилька. Через сутки состав полностью схватится и отвердеет.

Кроме того, шпильку можно приварить к костяку армирующего пояса, который собирается из арматуры. Но, в любом случае, для обеспечения максимально прочного крепления в кирпичной, каменной, вылитой из бетона или выложенной из различных блоков стене под шпильки нужно просверлить отверстия. Собственно, верхний ряд блоков или кирпичей надевается по одному на каждую шпильку и закрепляется цементным раствором, как при обычной кладке.

Выбор шпилек зависит от конструкции кровли. Односкатная — самая легкая, достаточно будет крепежа диаметром 14 миллиметров. Если кровля четырехскатная, боле тяжелая, то целесообразно выбрать шпильки диаметром от 16 до 20 миллиметров. Экономить на крепеже нельзя!

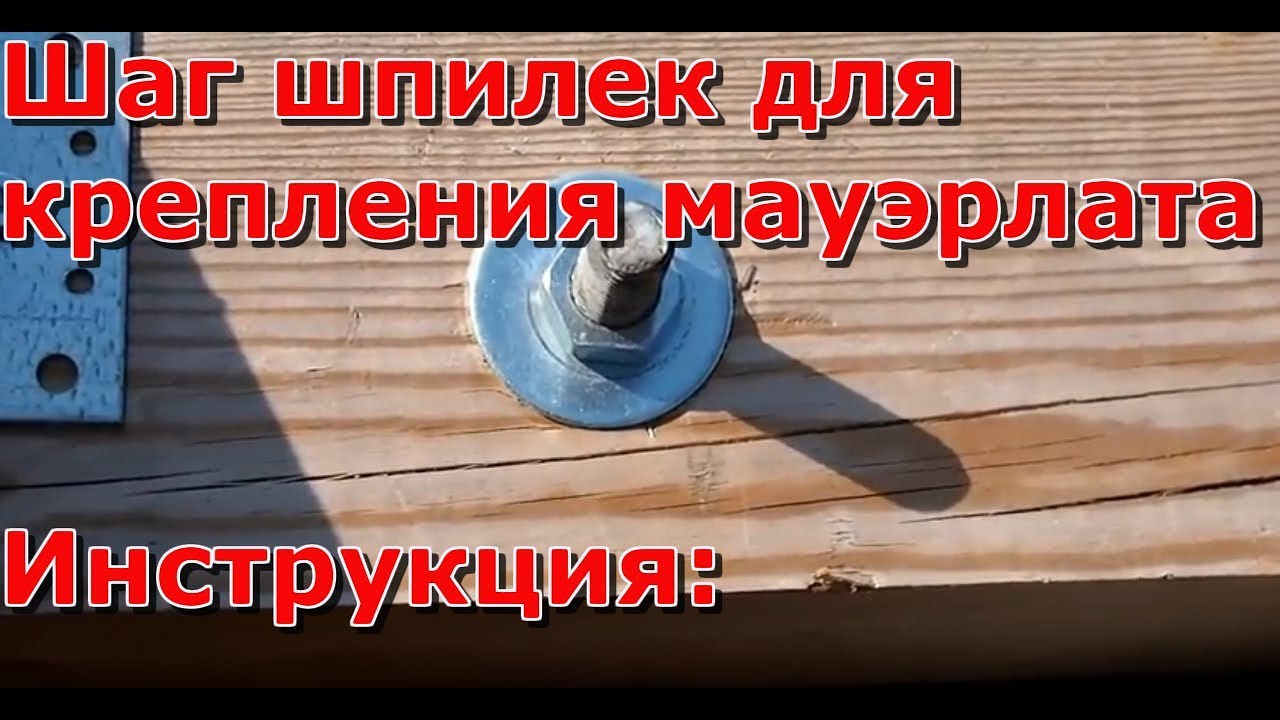

Что касается шага установки шпилек, то расстояние между ними не должно быть меньше 1,5 метра. Можно установить крепеж хоть каждые 50–60 сантиметров для надежности. Проще всего руководствоваться следующим правилом — где будет проходить стропилина крыши, там и шпилька.

Общая длина шпильки может достигать метра. Для гайки и шайбы, которые накручиваются сверху, нужно оставить запас минимум в 3–5 сантиметра.

Важно! Диаметр просверленных в брусе отверстий для крепежа не должен быть слишком большим. Шпилька должна проходить достаточно свободно, но при это не болтаться.

Для крепления мауэрлата на шпильки используются: перьевое сверло для самого бруса, бур по бетону или сверла по металлу для стен из газобетона и пеноблоков, большой молоток, кувалда, а также рожковый или трубчатый ключ, чтобы затянуть гайки. Затяжка должна быть точной: не слабой, но и не перетянутой. Отверстия в стене и мауэрлате производятся в безударном режиме работы электроинструмента, чтобы не повредить материал.

Детальніше в цій категорії: « 7 главных ошибок при заливке монолитно-ленточного фундамента. Видео Облаштовуємо куток для домашнього улюбленця »

вгору

Крепление стропил к мауэрлату: способы соединений

Последнее обновление статьи 29.09.2020

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Содержание

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж

• проволочные стяжки;
• уголки;
• пластины;
• кронштейны WB;
• уголок КР;
• крепежные элементы LK;
• саморезы;
• гвозди;
• перфорированная монтажная лета ТМ;
• болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат.

Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима.

Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса.

Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая:

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом:

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся:

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции.

Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа:

• важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
• используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

как укрепить стропила крыши

suchoptionen

Количество гвоздей, которые вы используете для соединения каркасных пиломатериалов со стропилами, напрямую влияет на степень прочности, которую они придают вашей крыше. Добавление капли столярного клея между каркасным пиломатериалом и настилом крыши обеспечивает их тесный контакт и повышает устойчивость вашей крыши к сильным ветрам.

Как укрепить стропила крыши от снега — eHow

www.ehow.com › Home Sweet Home › Обслуживание и ремонт дома

Hervorgehobene Фрагменты

Ähnliche Fragen

Как вы поддерживаете стропила крыши?

Можете ли вы скрепить стропила крыши?

Как укрепить существующую крышу?

Как укрепить фермы крыши?

Как усилить каркас крыши – Инженерно-строительный ремонт

www.youtube.com › смотреть

14.09.2016 · …усилить существующую конструкцию крыши, добавив несколько раскосов, прогонов, балок, потолка …
Dauer: 11:58
Прислано: 14.09.2016

Как поднять провисшие стропила крыши, прикрепив новые к старым

www.youtube.com › смотреть

10.09.2018 · http://www.homebuildingandrepairs .com/framing/index.html Нажмите на эту ссылку, если вы ищете…
Dauer: 12:37
Прислан: 10.09.2018

Как конструктивно поддержать или поднять провисающие вальмовые стропила крыши

www. youtube.com › смотреть

25.12.2020 · В этом видео вы найдете несколько идей, которые можно использовать для структурного усиления провисающей …
Dauer: 9:15
Прислано: 25.12.2020

Как укрепить потолочные балки, чтобы выдерживать большие нагрузки

www.finehomebuilding.com концы в угол вашей крыши и посмотреть, как долго вы можете сделать их и по-прежнему иметь некоторую опору на ваши верхние пластины. Вы можете получить полную опору, если у вас есть …

Руководство по суровым погодным условиям: как укрепить крышу

www.familyhandyman.com › … › Крыша

29.08.2017 · 1. Нанесите строительный клей… Нанесите строительный клей по краю фермы, чтобы усилить соединение с фанерным настилом крыши.

Советы по усилению ферм крыши [Легкие стальные каркасы]

www.ugc.ph › Новости и обновления

04.07.2022 · Соединение ферм со стенами. Используйте стяжки или ремни, чтобы соединить фермы со стеной вашего дома. · Использовать строительный клей · Добавить деревянную арматуру · Проверить …

Усиление существующего каркаса крыши — JLC-Online Forums

forums.jlconline.com › форум › черновой каркас › 50…

Re: Усиление существующего каркаса крыши. Пространство под стропилами – недостроенный чердак. Нет стропильной системы. Только стропила и потолочные балки.

Осмотр крыши: каркас крыши, часть 1 — InterNACHI®

www.nachi.org › row-framing-part1-2

В домах с плоскими потолками и чердачным помещением нижняя часть противоположных стропил должна быть скреплены между собой потолочными балками, образующими «стропильные связи». Когда …

Как соединить стропила крыши — Пластилиновый дом

Plasticinehouse.com › Как построить навес

Приклейте новое стропило заподлицо с существующим стропилом, затем используйте гвозди 16d плюс болт с квадратным подголовком через каждые 16 дюймов, чтобы прикрепить родственные стропила стропила.

Ähnlichesuchanfragen

Как заменить стропила, не снимая крышу

Опоры стропил

Как укрепить стропильные фермы для переоборудования чердака

Соединить стропила крыши

Опорная балка стропила

Как опереть стропила крыши

Как усилить балки перекрытия

Армировать каркас крыши

Крепление стропил к кирпичной стене своими руками

При строительстве кирпичного дома возникает много трудностей, но они все довольно легко преодолеваются. Самая популярная сложность – крепление стропил к кирпичной стене, так как эта поверхность требует к себе самого чуткого отношения.

Угол сборки стропильной системы зависит от уклона ската крыши.

Мауэрлат и способы его установки

Инструменты и материалы:

• рулетка;
• бар 100*100;
перфоратор
• ;
• гидроизоляция;
• штифты, стальные стержни или деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок 1. Схема крепления стропил к кирпичной стене: 1 — Обвязка; 2 — мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий анкер.

1. Переплет. Этот способ крепления осуществляется чаще всего, но для шпилек есть исключения.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Стопорный анкер.

В самом начале нужно установить мауэрлат, так как с него начинается строительство. Перед его установкой с лицевой стороны укладывают резаный кирпич, чтобы закрыть его. Некоторые мастера после работы кладут кирпич, что тоже эффективно, но требует немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если нет возможности их достать, или цена слишком велика, вполне можно обойтись рубероидом. После того, как рубероид будет раскатан на месте, его нужно обжечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

1. Шпилька. Этот способ самый простой, так как нужно проделать в стене вертикальное отверстие на глубину 1/2 шпильки, на дно налить немного незастывающей мастики и погрузить туда металлический стержень. Сверху устанавливается брусок с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, так как увеличение скажется на прочностных характеристиках.
2. Деревянные клинья. Все намного проще, ведь при кладке кирпича оставляются специальные зазоры, в которые будут устанавливаться клинья нужной длины. Просто нужно будет просверлить дрелью отверстия в брусе в выбранных местах и ​​скрепить их между собой. Клинья должны быть из древесины хвойных или более дорогих сортов, чтобы прослужили как можно дольше.
3. Стальные стержни. Шаг их установки 30-40 см, а способ идентичен деревянным аналогам. Такие стержни значительно дешевле деревянных, а их монтаж проще. Единственным недостатком является необходимость делать углубление в 3 ряда кладки, чтобы трещины с крыши не пошли от бокового давления по всему дому (работа с легкими материалами не требует таких предосторожностей, но лучше убедиться ).

Некоторые умельцы нагревают гидроизоляцию до вязкого состояния перед укладкой мауэрлата, улучшая тем самым сцепку. Такой ход невозможен при использовании мастик, так как для них он крайне губителен.

Основные монтажные работы

Инструменты и материалы:

Конструкция двускатной крыши: 1 — Стропила; 2 — Муфта; 3 —
Мауэрлат; 4 — хребет.

• бар 80*200;
• Уголок стальной;
• рулетка;
• дисковая пила;
• карандаш и картон;
• проволока;
анкера
• ;
• пробойник.

Теперь начинается установка стропил на стены. Стропильная система зависит от выбранного типа крыши, но чаще всего используется двускатная:

1. Стропила.
2. Муфта.
3. Мауэрлат.
4. Ридж.

Этот вариант достаточно прост в установке, к тому же не нужно будет делать дополнительные перегородки под крышей. В самом начале устанавливаются балки под стяжку с шагом 0,8-1,2 м в зависимости от веса кровельных материалов (для ондулина или камыша на глаз достаточно 1,2 м, тогда как для шифера — 0,8 м и не более) . Крепление к мауэрлату осуществляется с помощью специальных уголков из оцинкованной стали. Только теперь стена готова, можно приступать к монтажу стропил.

Их длина рассчитана таким образом, что стена не ограничивает их длину, а балка выходит за ее пределы на 50 см. На стыке дерева и стены нужно вырезать треугольники, четко повторяющие контуры угла, с которым идет стык. Здесь лучше всего сделать картонный макет, по которому будут сняты мерки, и с помощью циркулярки произвести раскрой.

В самом начале между собой захватываются 3 балки, с 2 направляющими, и 1 коньком. Не стоит сразу жестко хватать коньковый брус, чтобы не напрягать материал. Поднимать нужно так, чтобы углы идеально совпадали. После того, как 1 сторона была поднята, необходимо поднять противоположную сторону и только после этого крепко зафиксировать их стальными уголками.

Каждый приподнятый брус сразу обматывается оцинкованной проволокой, после чего проволока переплетается и ведется вниз. На расстоянии 5 рядов кладки нужно перфоратором сделать отверстие, затем продеть проволоку на анкер и прикрутить до полной фиксации.
