Каких типов могут быть анкерные устройства: Типы анкерных устройств в системах безопасности

Типы анкерных устройств в системах безопасности

При подборе качественных средств индивидуальной защиты для работы на высоте необходимо уделить особое внимание анкерным устройствам. Это системы, которые могут быть мобильными или стационарными. Они призваны минимизировать риски падения при высотных работах. Конструкция простая, но для разных сфер использования применяются различные типы оснащения.

Надежные анкерные устройства – один из компонентов оборудования для высотников. В комплект также входят соединительно-амортизирующие подсистемы и привязи, которые удерживают работника при падении, а также позволяют избежать травм в процессе торможения инерции. Если выбор анкерной системы неправильный, эффективность всего комплекса окажется под вопросом.

Основные требования к СИЗ для высоты

Требования к организации средств индивидуальной защиты для высотных работ описаны в ГОСТ EN 795 и ГОСТ EN/TS 16415. По требованиям этих стандартов проводится проверка оборудования, сертификация перед использованием. В стандартах не указана классификация анкерного оборудования, но производители средств защиты выделяют несколько основных типов такой продукции.

Основные и наиболее используемые виды изделий:

• Мобильные анкерные устройства. Закрепляется оборудование горизонтально и обеспечивает безопасность перемещения в зоне своего монтажа. Подсистема фиксируется с помощью различных соединительных элементов.
• Стационарные анкерные устройства. Обеспечивают безопасность на достаточно больших участках. Производители формируют готовую линию, в которую нельзя вносить изменения в процессе эксплуатации. Изготавливаются изделия на основе стального каната или профиля.
• Специальные столбы. Эти системы предотвращают занос снегом точки крепления страховочного оборудования. Также повышение точки соединения позволяет повысить безопасность и избежать рисков рывка.
• Устройства с противовесом. Это переносные комплексы, которые используются только в том случае, если другого варианта организации безопасности рабочего места высотника нет. Такие комплексы также обязательно проходят сертификацию перед использованием.

Существуют также разновидности указанных выше систем, которые позволяют подстроить страховочное оборудование под потребности пользователя. Стоит учитывать, что оборудование производится только сертифицированными компаниями, при поставке обязательно передаются сертификаты качества. Любые нарушения в процессе сертификации или монтажа станут поводом для отказа от использования оснащения. Иначе безопасность сотрудников не гарантируется.

Разновидности анкерных линий в системах безопасности

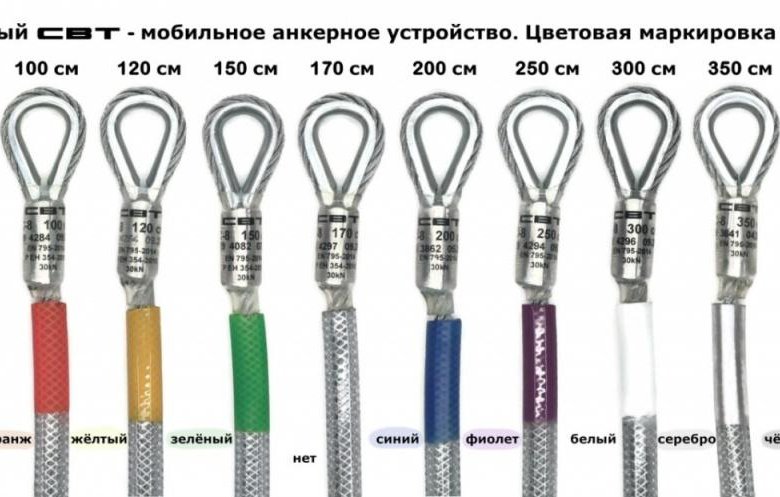

Часто переносные или стационарные комплексы монтируются на специальных проушинах. Это удобная возможность мобильно и оперативно разместить систему безопасности практически на любом объекте. Стропы и петли относятся к классу переносного оборудования, они используются для прикрепления подсистемы в процессе подготовки к работе. Изготовление возможно из стального троса или прочной текстильной ленты из специального материала.

Карабины также применяются в качестве основы для мобильного закрепления деталей страховочной конструкции. Необходимо использовать только карабины, соответствующие ГОСТ Р EN 362 или ГОСТ EN 795. Обычно к этому оборудованию относятся карабины класса А с широким раскрытием рабочей части.

Мобильные балочные кронштейны также применяются в страховке и крепятся к тавровым балкам. Возможна установка как на горизонтальные тавры, так и на наклонные или вертикальные варианты основы. В некоторых ситуациях такие детали незаменимы в сфере обеспечения безопасности на высоте.

Альтернативные и специализированные системы

В страховке на высоте применяют и другие конструкции, предназначенные для специфического использования. Иногда без особых комплектов не обойтись в строительных и отделочных работах.

Примеры изделий специального назначения:

• анкерные комплексы для установки в проемы, позволяющие надежно закрепить точку опоры в проеме двери или окна;
• штативы и триподы, позволяющие поднять точку закрепления, что незаменимо в некоторых ситуациях;
• Г-образные системы – обеспечивают безопасность при работе вблизи верхнего края стен, а также в закрытом пространстве или при спуске по лестницам.

Большинство специальных изделий поднимают точку опоры и позволяют лучше организовать защиту для работников в сложных ситуациях.

Стоимость и возможность заказа качественных средств страховки

Различные типы анкерных устройств в системах безопасности можно заказать в компании «Комплект-М». Мы занимаемся средствами индивидуальной защиты для разных сфер деятельности. Компания предлагает большой выбор товаров, подбор по характеристикам, рекомендации при покупке. Также предоставляем полный пакет документов, сертификаты качества. По вопросам приобретения СИЗ для высотных работ просто звоните менеджерам компании или выбирайте продукцию в каталоге интернет-магазина.

Анкерные устройства: виды и предназначение

Главная » Блог » Виды и предназначение анкерных устройств

Анкерные устройства – это большая группа изделий и конструктивных элементов, предназначенных для надежного монтажа и сборки инженерных сооружений или обустройства анкерных линий и страховочных систем для выполнения работ на высоте. Анкер – это непосредственно крепежный элемент, который крепится в основании (бетоне или камне, металле, грунте, кровельном покрытии и т.п.). Именно он принимает и передает основную нагрузку, поэтому должен отвечать требованиям действующих государственных регламентов. Анкерные устройства классифицируют по типам, областям применения, конструктивным особенностям и техническим характеристикам.

Общая классификация анкерных устройств

Условная классификация:

• По типу и продолжительности использования – переносные (мобильные) или стационарные;
• По конструктивному исполнению – противовесные, треноги, балочные зажимы, структурные анкеры;
• По предназначению – для промышленного альпинизма (страховочные системы и анкерные линии) или конструкций и сооружений;
• По способу монтажа – заливные, забивные, химические, для бетона, металла или камня, под крепление на вертикальных, горизонтальных или наклонных основаниях.

Переносные анкерные системы применяются в первую очередь в промышленном альпинизме при реставрационных, реконструкционных работах, обслуживании зданий, конструкций и сооружений, промышленного оборудования. Стационарные системы применяются на объектах, требующих постоянного выполнения работ на высоте, например, по обслуживанию кровель, систем сигнального освещения и т.п. Анкерные устройства для строительства и монтажа предназначены для надежной фиксации конструктивных элементов или оборудования к основаниям. Они сразу заливаются или механическим способом монтируются в бетонные плиты, камень и другие основания.

Общие принципы классификации, требования и технические характеристики анкерных устройств регламентируют стандарты ГОСТ EN 795-2014 и ГОСТ EN/TS 16415-2015, а также Правила по охране труда при работе на высоте.

Классы анкерных устройств

Анкерные устройства делятся на следующие классы:

• Структурные анкеры класса А1 – уши, столбики и другие изделия, предназначенные для фиксации на горизонтальных, вертикальных и наклонных поверхностях. К ним относятся распорные, химические анкеры и болты для крепления в сквозных отверстиях в металле, в кровле, в бетоне или камне.
• Структурные анкеры класса А2 – группа специализированных изделий, предназначенных для фиксации на наклонных кровлях. Применяются преимущественно при выполнении работ по монтажу и обслуживанию скатных крыш на промышленных, коммерческих и административных объектах.
• Переносные анкерные устройства класса B – стропы и петли, балочные зажимы, карабины. Строп может быть изготовлен из текстильной лямки или стального троса. К этому классу также относятся треноги, балки и балочные зажимы.

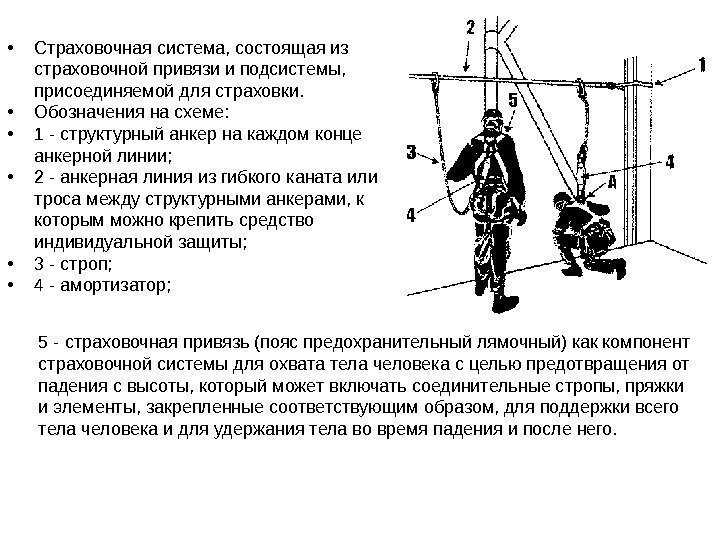

• Анкерные линии классов С и D – это гибкие (на основе тросов) или жесткие (на основе труб или профилей) горизонтальные пояса по периметру фасадов, кромок кровель и других конструктивных элементов. К ним рабочие пристегиваются анкерными стропами с карабинами (обязательно с двухэтапной системой расстегивания).
• Противовесные системы класса E – они применяются в тех случаях, когда монтаж других типов анкеров невозможен. Основная часть конструкции – тяжелый противовес, который компенсирует вес рабочего в случае падения. При этом расстояние от края крыши до противовесного анкерного устройства должно составлять не менее 2.5 метров, а поверхность должна быть сухой и чистой, чтобы исключить скольжение.

Несмотря на то, что классы анкерных устройств прописаны четко, что необходимо для разграничения требований к их техническим параметрам, часто они применяются комбинированно, а изделия из одного класса соответствуют требованиям другого или используются в его составе. Например, при монтаже анкерных линий классов C и D могут применяться анкеры класса A1 и A2.

В первую очередь важен контроль качества и соответствие расчетным нагрузкам, поэтому в государственных регламентах четко прописываются методы контроля качества и сами нагрузки в кН, которые должны выдерживать изделия. Испытания проводятся по выборке из каждой новой партии при смене технологии производства.

Применение анкерных устройств в промышленном альпинизме

Промышленный альпинизм – она из важнейших сфер деятельности, которая обеспечивает работоспособность инженерно-технических сооружений, конструкций, зданий посредством их обслуживания. Утепление фасадов, гидроизоляция и контроль состояния пролетов мостов, вышек ЛЭП и связи, гидротехнических сооружений требует выполнения высотных работ. В данном случае анкерные устройства применяются для обеспечения безопасности профессионалов-высотников. Страховка исключает падения с высоты, от нее зависит здоровье и жизнь людей, поэтому все анкерные системы должны отвечать высоким требованиям качества и надежности.

В альпинистских системах наиболее важными являются структурные анкеры и карабины, принимающие на себя максимальные нагрузки. В удерживающих системах они должны выдерживать более 13 кН, а в страховочных – более 22 кН. В системах спасения и эвакуации изделия должны сохранять целостность при испытании нагрузками не менее 24 кН. В отдельных случаях для достижения необходимого показателя допускается применение нескольких анкерных устройств в группе с равномерным распределением нагрузок.

Анкерные устройства для инженерных сооружений

Еще одна большая группа анкерных устройств предназначена для инженерных сооружений, конструкций и зданий. В первую очередь они используются в целях монтажа оборудования, для соединения конструктивных элементов, а также при погрузочно-разгрузочных работах и монтаже ЖБИ (железобетонных изделий, таких как плиты перекрытий и т.п.).

Можно выделить следующие группы анкерных устройств:

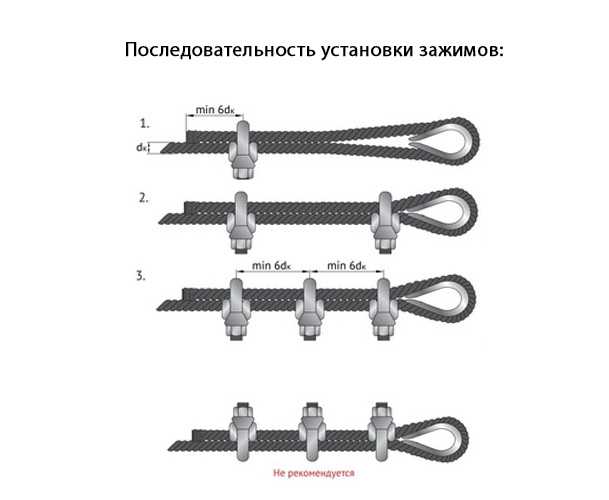

• Анкерные устройства для стальных канатов (с конической и цилиндрической полостью) – часто применяются для монтажа подвесных мостов или висячих элементов зданий (промышленные подвесные потолки, пролеты). В заливных анкерах канаты фиксируются цинковыми сплавами.
• Заливные скобы – применяются в тех случаях, когда канаты крепятся на шарнирах. Заливная скоба изготавливается из стальной полосы методом гибки или сварки. Монтажные отверстия высверливаются после того, как изделие будет готово.
• Гильзоклиновые анкеры – подходят для фиксации тросов, испытывающих статические нагрузки. При заливке металл в гильзе затекает между проволоками, обеспечивая высокую надежность крепления.
• Анкера для крепления к бетону – распорные, химические или бетонируемые (закладные) изделия, которые подходят для надежной фиксации не только в бетоне или железобетоне, но и в камне, кирпиче, строительных блоках. Главное условие – они должны выдерживать соответствующие нагрузки.
• Анкера для крепления к металлу (мостостроение), анкерные связи для мостов – натяжные элементы, которые крепятся на нижних поясах пролетов и в нижних сечениях ригелей опор. Особое значение имеет правильная антикоррозионная защита, так как анкерные системы этого типа фактически используются в незащищенных условиях внешней среды.
• Грунтовые анкеры – это в первую очередь анкера для георешетки из гнутой металлической арматуры, а также изделия для укрепления грунтов. При монтаже георешеток в ландшафтном и дорожном строительстве грунтовый анкер обеспечивает надежную фиксацию нижнего конструкционного слоя под засыпку гравийно-песчаной смеси.
• Анкерные системы инженерной защиты – изделия состоят из оголовка, анкерной тяги и заделки, используются для укрепления грунта, защиты котлованов или траншей от обвалов. Такие анкерные системы не допускают оползней, камнепадов, помогают в берегоукреплении и отведении воды или селей, а также защищают подземные инженерные коммуникации.
• Анкерные линии – монтируются по периметру фасада или крыши обслуживаемого объекта, вдоль стоек опор ЛЭП, промышленных труб, мостов и других сооружений. К ним пристегиваются рабочие, выполняющие соответствующие высотные работы. Это разновидность страховки.

Еще один вид анкерных устройств применяется в вечномерзлых грунтах. Стержневые анкеры с компенсаторами буквально вмораживаются в грунт и служат опорой при монтаже трубопроводов. В первую очередь это нефтегазовый сектор промышленности.

Анкерные устройства изготавливаются преимущественно из металлов и сплавов (в основном – алюминиевых). Часто применяется нержавеющая сталь как наиболее эффективный вариант противодействия коррозии. Вспомогательные элементы могут быть изготовлены с применением текстиля, композитов, пластика. Все зависит от предназначения, области применения, расчетных нагрузок.

Из каких элементов состоят анкерные устройства и системы

Анкерные комплекты, устройства и системы состоят из определенных конструктивных элементов, и ниже приведены некоторые из них.

• Фундаментные болты – бывают изогнутыми, составными, с анкерной плитой, съемные и несъемные, с коническим концом. Это закладная деталь, которая буквально замуровывается в толще железобетона при заливке. Болты могут устанавливаться в проектных точках непосредственно перед заливкой фундаментной плиты на объекте или при изготовлении фундаментных блоков на производстве. Снаружи после схватывания бетона остается только небольшой отрезок шпильки с резьбой, на которую после монтажа оборудования или конструкций накручиваются гайки. При необходимости они прихватываются каплями сварки.
• Анкерные блоки – могут быть уголковыми, на фланцах, квадратными и круглыми, с пластинами. Фактически изделия представляют собой несколько фундаментных болтов (от четырех-шести), объединенных в единые блоки для повышения несущей способности. Они отлично подходят для монтажа тяжелых несущих конструкций, опор ЛЭП или вышек связи, элементов каркасов зданий и сооружений в монолитном строительстве. У анкерного блока несущая способность намного выше, чем у отдельных фундаментных болтов, поэтому они применяются при монтаже тяжелого промышленного оборудования.
• Анкерные тяги – могут быть плоскими, резьбовыми, с муфтами и накладками, проушинами. Конструктивно представляют собой стальные стержни с приваренными резьбовыми шпильками диаметром до 100 мм, с гаечными или шарнирными креплениями. Изделия широко применяются в монолитном промышленном строительстве, при возведении мостов, гидротехнических сооружений, способны выдерживать высокие нагрузки, существенно усиливать фундаменты, повышать стабильность укрепляющих стен, откосов котлованов, стенок платин, дамб и других гидротехнических сооружений.
• Фундаментные и Т-болты, гайки – изделия с Т-образной головкой, с метрической резьбой, которые находят широкое применение в машиностроении, строительстве, монтаже швартовочных тумб и других элементов портовых сооружений. В станкостроении головка такого болта садится в специальный паз при монтаже, что обеспечивает надежность фиксации болта. Также к этой группе изделий относятся гайки больших размеров, шайбы, муфты, футеровочные бронированные болты и другие виды крепежа и вспомогательных элементов.
• Анкерные плиты – это прямоугольные детали из стали, могут быть усиленными, с резьбой или под сварку. Анкерная плита крепится на нижней части фундаментного болта. После заливки она не допускает вырывания анкера, повышая надежность фиксации. Определяющим критерием выбора является диаметр и тип анкерного болта.

В таких системах, как анкерные пояса, есть вспомогательные элементы, включая стропы, тросы и другие компоненты. При необходимости комплект анкерных устройств может быть сформирован индивидуально под конкретные поставленные задачи.

Предназначение и применение анкерных устройств для сооружений

Анкерные устройства применяются повсеместно:

• В дорожном, инфраструктурном и ландшафтном строительстве, при возведении инженерно-технических, гидротехнических сооружений.
• В монолитном строительстве и производстве ЖБИ, включая несущие элементы фундаментов, мостов, перекрытия и пролеты.
• В промышленном строительстве при возведении производственных, складских, портовых объектов и сооружений.
• При монтаже производственного оборудования, металлоконструкций, инженерных коммуникаций.

Анкерные устройства – это незаменимая разновидность монтажных элементов, которые позволяют выполнять надежную фиксацию в любых основаниях, включая бетон и камень, кирпич, строительные блоки, плиты, асфальт или грунт, металл и композитные материалы.

Под специальные задачи изготавливаются нестандартные анкера, на которые крепятся ограждения и перила, колонны, консоли, ворота, прожекторные мачты, кабель-каналы и разные виды технологического оборудования. При изготовлении учитываются специфические исходные данные и закладываются соответствующие технические параметры. Также при изготовлении производитель может учитывать требования разных регламентов, включая не только ГОСТ, но и DIN, уникальные ТУ (технические условия).

Заводские испытания

Перед поставкой или поступлением в открытую продажу анкерных устройств они должны проходить обязательные заводские испытания с прикладываемым усилием, регламентируемым действующими требованиями ГОСТ от 13 до 24 кН и более. В регламенте приведены четкие рекомендации и применимые методики разрушающего и неразрушающего контроля качества. В частности для анкерных систем, используемых в качестве страховки, предел прочности должен составлять не менее 24 кН.

Производитель обязуется выполнять проверку изделий из каждой партии поставки с заключением соответствующего акта, поэтому заказывать этот вид крепежа рекомендуется только у официальных заводов, располагающих соответствующим оборудованием и всеми необходимыми сертификатами.

Как выбрать производителя и поставщика анкерных устройств

На рынке производителей анкерных устройств довольно много предприятий, но предпочтение лучше отдавать крупным заводам, которые гарантированно соблюдают требования государственных регламентов или международные стандарты качества. На какие критерии обратить особое внимание:

• История и репутация – чем дольше работает завод, тем сильнее он дорожит своей репутацией. Ориентироваться можно и на ключевых партнеров, клиентов, реализованные проекты, которые ярко демонстрируют уровень профессионализма и ответственности.
• Гарантии качества и наличие сертификатов или лицензий – обычно доступ к ним есть как на официальном сайте предприятия, так и по запросу потенциального клиента завод предоставляет их копии, что подтверждает соблюдение всех технических требований и норм.
• Ассортимент продукции и спектр дополнительных услуг – лучше заказать все необходимые монтажные и конструктивные элементы у одного производителя, у которого налажены четки логистические схемы, включающие доставку во все регионы России, услуги монтажа, антикоррозионной защиты и т.п.
• Наличие собственного техотдела или проектировочного бюро, оказывающего услуги по разработке инструкций по монтажу, эксплуатации и техническому обслуживанию, удобные калькуляторы для проектных расчетов и подбивки предварительной стоимости.
• Эффективная обратная связь и подробные профессиональные консультации – очень важна возможность получения полной информационной поддержки на всех этапах, начиная с согласования, заканчивая монтажными работами на объекте и эксплуатацией.

Производитель анкерных устройств несет полную ответственность за их качество и надежность, поэтому должен располагать полной информацией и контролировать качество исходного сырья, соблюдение тонкостей технологических процессов, располагать собственной технической базой для проведения испытаний готовой продукции. Допускается контроль качества на более крупных предприятиях с выдачей соответствующих актов и сертификатов о проведенных испытаниях.

Также стоит учитывать ценовую политику завода. Это и прозрачность ценообразования, и наличие базовых прайс-листов или калькуляторов стоимости, детализация сметы при оформлении заказа, специальные предложения или скидки на объемы, особые условия для крупных или постоянных клиентов, способы оплаты, наличие рассрочки или других финансовых программ. Если учесть все факторы, то анкерные устройства будут отвечать всем требованиям, а их закупка будет материально выгодной.

анкеров, опор и соединителей для тела, о боже!

Средства защиты от падения не являются универсальными и не подходят для всех областей применения. В строительной отрасли, например, может потребоваться замена оборудования, когда точки крепления меняются по мере выполнения работ. Этот аспект может усложнить выбор оборудования.

Понимание того, как каждый компонент индивидуальной системы защиты от падения вписывается в ABCD защиты от падения, а также разновидности оборудования, доступного в каждой из этих областей, может помочь директорам по безопасности выбрать оборудование, подходящее для задачи. Далее следует обзор ABCD средств защиты от падения и обсуждение того, чем может отличаться оборудование для каждой из них, на примере строительства, коммунальных услуг и замкнутых пространств.

ABCDS ОБОРУДОВАНИЯ ДЛЯ ЗАЩИТЫ ОТ ПАДЕНИЯ

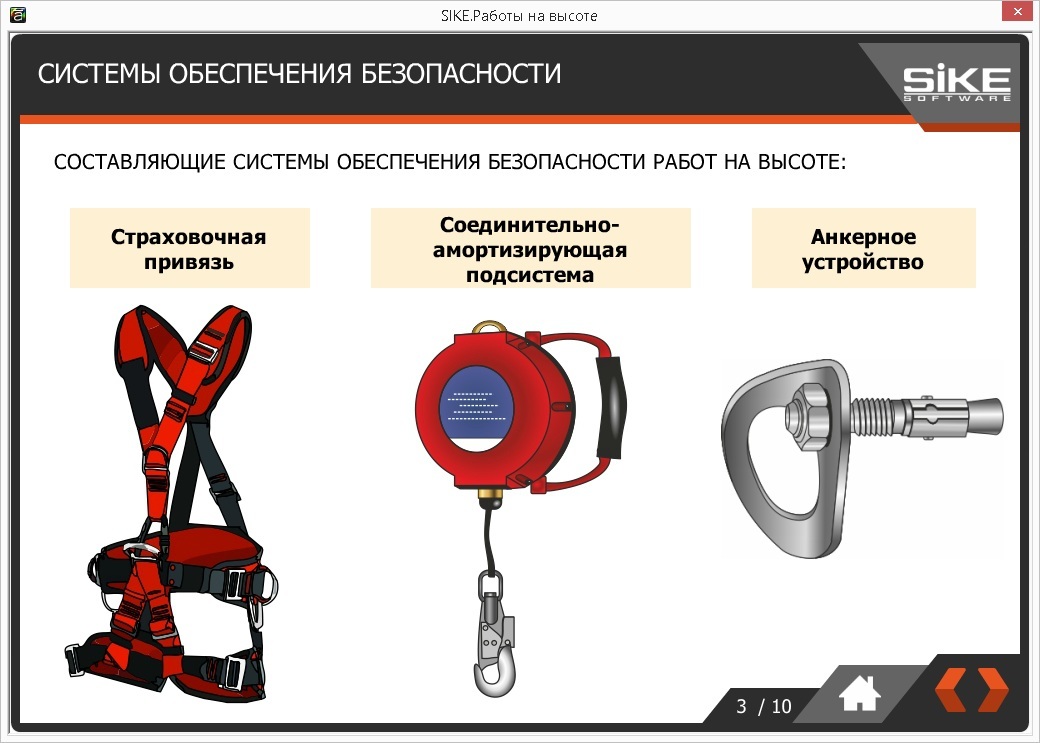

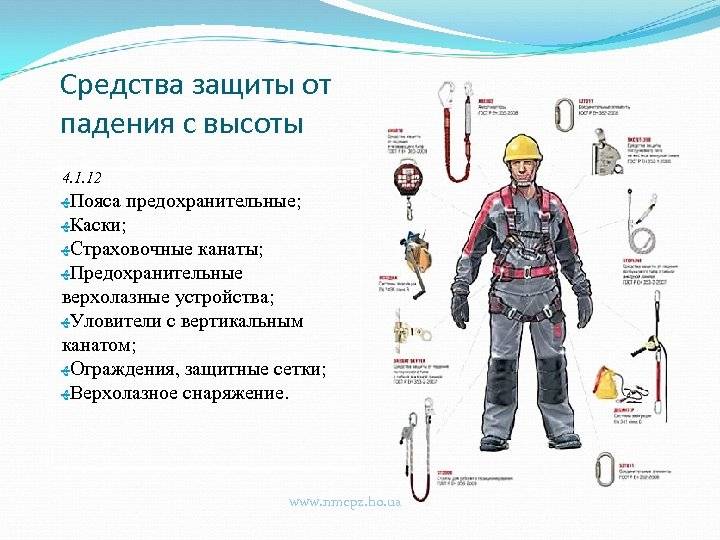

Основные компоненты любой индивидуальной системы защиты от падения относятся к одной из следующих категорий:

• A для крепления: Надежная структурная точка крепления системы защиты от падения. Соединитель анкерного крепления позволяет прикрепить систему индивидуальной защиты от падения к анкерному креплению. Анкерные соединители могут включать балочные, бетонные и кровельные анкеры; ремешки с завязками; горизонтальные спасательные системы; системы безопасности лестниц; и автономные системы, среди прочего.

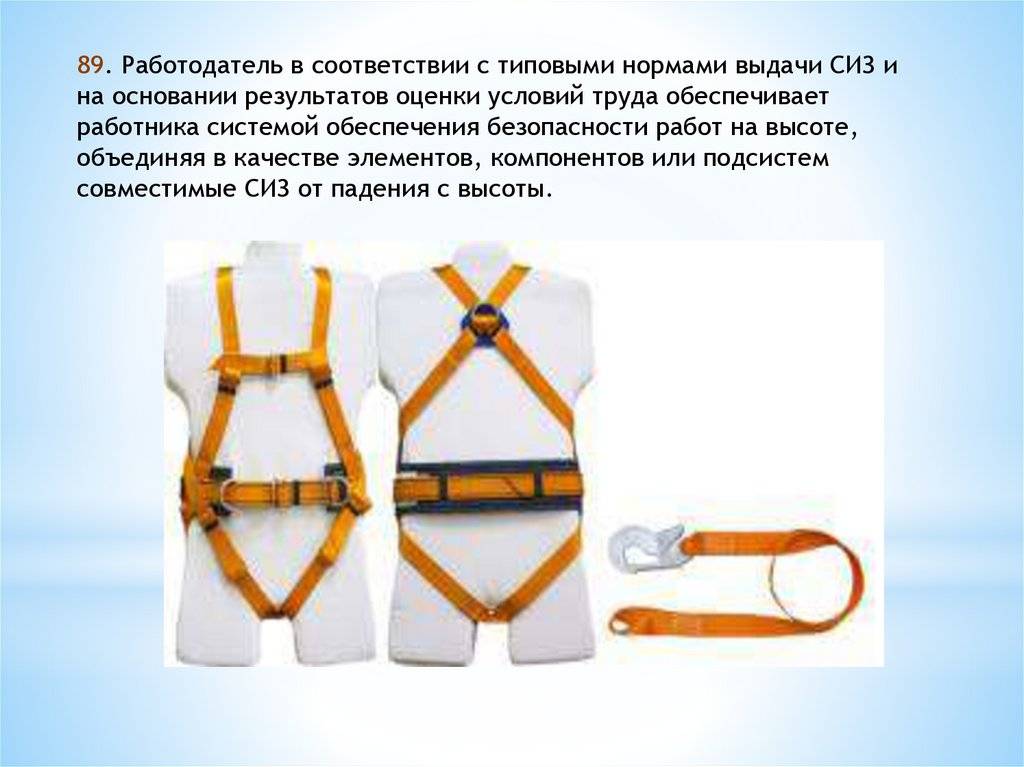

• B для поддержки тела: Привязь для всего тела, которая обеспечивает точку соединения на работнике для индивидуальной страховочной системы.

• СОЕДИНИТЕЛЬ КРЕПЛЕНИЯ

  C для соединителя: Устройство, используемое для соединения компонента поддержки тела системы с соединителем крепления. Соединители могут включать в себя самовтягивающиеся страховочные тросы, амортизирующие стропы, лебедки, узлы опалубки стен и узлы арматуры.

• D для спуска/спасения: Устройство, используемое для спасения рабочего после падения. Сюда может входить стандартное оборудование на рабочей площадке, такое как подъемники и лестницы, или оборудование, специально предназначенное для спасательных операций, такое как предварительно спроектированные устройства для самостоятельного спасения или спасения с помощью.

В каждой отрасли используется различное оборудование для каждого элемента системы, и в разных отраслях промышленности требуется различное оборудование. Что отличает выбор оборудования для каждого приложения, так это наличие/местоположение крепления — над головой, на уровне ног или где-то посередине; зазор от падения — сколько места между уровнем, на котором будут выполняться работы, и землей/ближайшим нижним уровнем; мобильность — сколько работнику нужно передвигаться по месту работы; и другие соображения, такие как тип выполняемой работы.

Что касается прочих соображений, то хорошим примером в строительной отрасли является сварка. Горячие работы требуют специального оборудования, устойчивого к теплу и пламени. В коммунальной отрасли особое внимание следует уделить потенциальному воздействию дуговых вспышек, для чего потребуется оборудование, соответствующее стандарту ASTM F887-05, Стандартным спецификациям для индивидуального альпинистского снаряжения. Наконец, при работе в ограниченном пространстве вход и выход из узких пространств с ограниченными или необычными отверстиями требует специального оборудования.

В строительной отрасли существует множество вариантов анкерных соединителей из-за разнообразия областей применения. К счастью, анкерное крепление обычно дает понять, какой тип анкерного соединителя следует использовать. При работе со стальной двутавровой балкой, например, при строительстве моста или монтаже стали, можно использовать фиксированный или скользящий анкер балки. Также может подойти ремешок с привязью, который служит как анкерным соединителем, так и соединительным звеном. Для работы на бетонном мосту, здании или пандусе можно использовать бетонный анкер.

Доступны различные кровельные анкеры для коммерческой и жилой кровли. Они могут быть постоянными или временными, одноразовыми или многоразовыми, рассчитанными на одного или нескольких пользователей. С коммерческой точки зрения типы анкеров различаются в зависимости от кровельного материала. Следует использовать анкер, предназначенный для конкретного типа кровли — фальцевой, мембранной, наплавляемой, из волнистого металла, с деревянным покрытием и т. д. Отдельно стоящие системы, такие как системы противовесов, представляют собой непроникающие точки крепления для использования на плоских крышах и других конструкциях. Они предварительно спроектированы и практически не требуют времени на установку.

Горизонтальные страховочные тросы могут использоваться в большинстве строительных работ, включая работы по возведению мостов, коммерческой кровли, монтажу металлоконструкций и бетонным работам. Горизонтальные линии жизни могут быть постоянными, например, на коммерческих крышах, или временными. Они используются в ситуациях, когда нет подходящего крепления над головой и требуется большая мобильность. Временные горизонтальные опоры страховочного троса можно прикрепить к стальным двутавровым балкам, бетонной арматуре, срезной шпильке и бетонной петлевой арматуре или закрепить в самом бетоне.

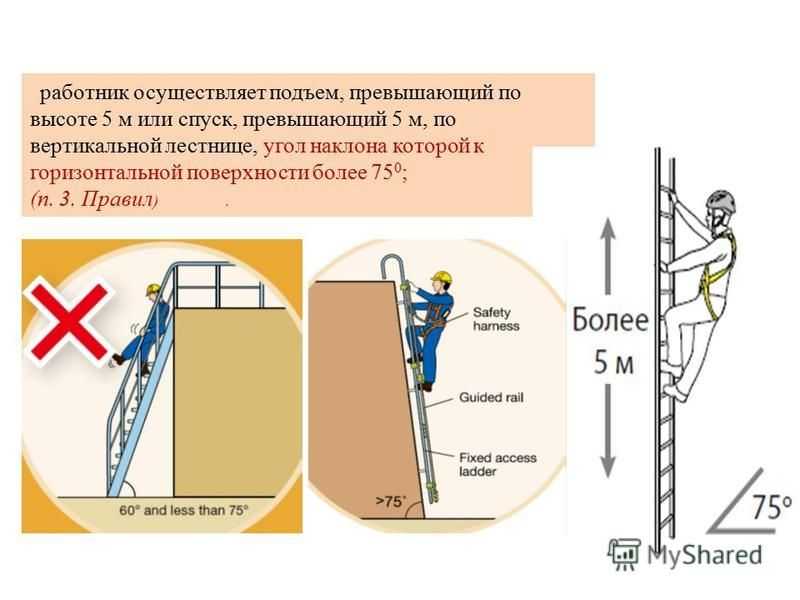

Для инженерных сетей анкерные соединители не так очевидны, как в строительной отрасли. Восхождение на шест обычно включает в себя систему безопасности лестницы или систему анкерных креплений. Системы безопасности лестниц могут быть постоянными или временными, а во временной категории они могут быть мобильными или стационарными. Некоторые лестничные системы имеют функции помощи при подъеме, в которых моторизованная втулка предназначена для подъема веса, что, по сути, уменьшает вес альпиниста на эту величину для более быстрого и легкого подъема. Система анкерного крепления к столбу позволяет линейному монтажнику закрепить анкерный соединитель наверху столба от земли, к которому прикреплены вертикальный спасательный круг и захват для веревки.

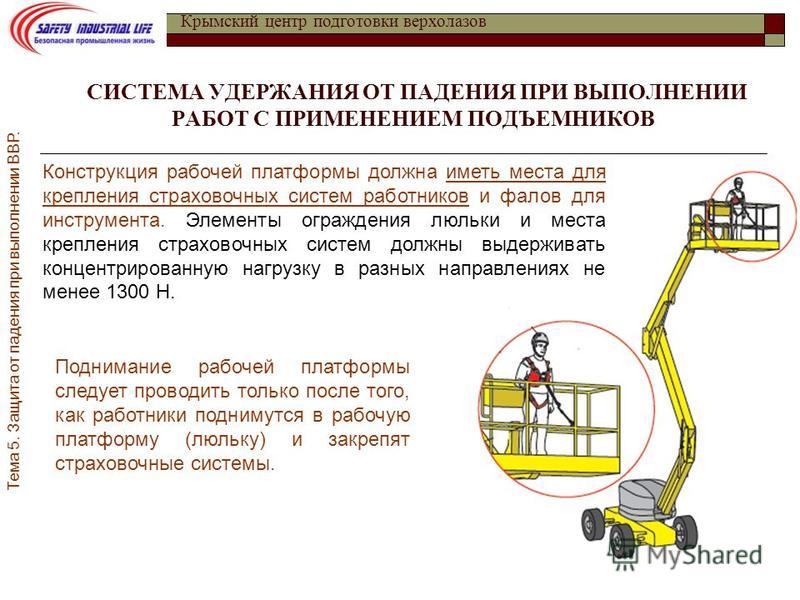

Некоторые автовышки и автовышки имеют встроенное анкерное соединение внутри ковша или кабины подъемника. Если его нет, можно использовать ремень стрелы или крепежный адаптер, чтобы обеспечить точку крепления на стреле.

При работе с электричеством/трансформатором анкерные соединители, устанавливаемые на основании, такие как стойки для защиты от падения, можно использовать для регулярной работы в одном месте, а самонесущие анкерные крепления, такие как подъемные системы и штативы, лучше подходят для работы в нескольких местах.

Коммунальные предприятия часто имеют множество сценариев защиты от падения, которые возникают во время корректирующего и профилактического обслуживания, капитального ремонта и простоев. От работ на резервуарах и оборудовании до лестниц, платформ, крыш, строительных лесов и балок — каждая ситуация требует уникального решения. Если к области необходимо регулярно обращаться, следует установить постоянный анкерный соединитель. В тех областях, где требуется нечастое техническое обслуживание, можно использовать временное крепление.

Для ограниченного пространства есть три основных крепления: штатив, система подъема и система противовеса. Каждая из этих систем может использоваться для базовых приложений в ограниченном пространстве, таких как вход в люки и резервуары и извлечение, когда точка входа находится в вертикальном положении. Для большей универсальности следует использовать подъемную систему. Для специфических работ, таких как вход в стандартный люк, подойдет штатив. Ситуацией, требующей специального якорного оборудования, является боковой вход в танк или другое судно. Доступно оборудование, которое подходит для бокового проема и обеспечивает шлюпбалку для спуска и извлечения персонала.

После выбора анкерного соединителя основная часть закончена. Гораздо меньше вариантов разъемов и еще меньше для поддержки тела.

ПОДДЕРЖКА ДЛЯ ТЕЛА

В категории поддержки для тела есть действительно один элемент оборудования, который можно использовать: страховочная привязь. Конечно, характеристики привязи могут сильно различаться: от очень простых компонентов типа «рабочая лошадка» до высококачественных компонентов премиум-класса, обеспечивающих максимальный комфорт, функциональность и долговечность. Помимо соображений цены и качества, существуют функциональные требования к конкретным задачам для каждого приложения, которые следует учитывать перед выбором компонента поддержки тела.

В строительной отрасли рабочий часто носит страховочную привязь в течение всего рабочего дня. Чтобы убедиться, что это не стало рутиной, ищите привязь, специально разработанную для строительной отрасли, которая предлагает стратегически расположенную набивку, а также дышащие, водоотталкивающие и влагоотводящие материалы. Ремень и набедренная подушка обеспечивают дополнительную поддержку спины и возможность переноски инструментов, а лямки сиденья обеспечивают дополнительный комфорт при монотонных, утомительных работах, таких как опалубка стен и работа с арматурой. Опалубка стены и арматура также потребуют привязи с боковыми D-образными кольцами, так как рабочий будет привязывать к опалубке, используя сборку в этих точках.

Для работ, требующих высокой видимости, таких как техническое обслуживание и ремонт мостов, ищите привязь со встроенным спасательным жилетом. Такие задачи, как сварка и другие огневые работы, требуют, чтобы привязь была изготовлена ​​из огнестойких материалов, таких как лямки и прокладки из номекса/кевлара. Такие аксессуары, как гидраторы, сумки для инструментов и чехлы для таких предметов, как сотовые телефоны и защитные очки, могут повысить производительность.

В сфере коммунальных услуг есть два основных аспекта использования страховочных привязей. Во-первых, будет ли работа включать скалолазание. Если это так, ищите привязь с передней точкой крепления для соединения с системой лестниц или веревочным захватом. Второе соображение заключается в том, может ли работа подвергнуть рабочего воздействию вспышки дуги. В этом случае привязь должна соответствовать стандарту ASTM F887-05.

Привязи, соответствующие этому стандарту, должны использовать лямки с минимальной прочностью на разрыв 7000 фунтов и должны соответствовать критериям защиты от электрической дуги, изложенным в стандарте, что означает, что материал не должен плавиться или капать и должен пройти испытание на падение после воздействия дуга. Привязи дугового разряда могут включать лямки и набивку из номекса/кевлара, петлю на спине вместо металлического D-образного кольца, спасательные петли для автовышки и аварийно-спасательных работ под большим углом, непроводящее и искробезопасное оборудование с ПВХ-покрытием для уменьшения накопления статического электричества. и кожаные изоляторы за металлической фурнитурой для уменьшения передачи статической энергии.

Некоторые из непроводящих, снижающих статическое электричество элементов дуговых привязей могут быть полезными в условиях ограниченного пространства, где могут присутствовать опасные газы. Помимо этого соображения, наиболее важным фактором для страховочных привязей в ограниченном пространстве является D-кольцо на каждом плече. Это удерживает рабочего в прямой плоскости, когда его или ее опускают или поднимают через отверстие. Если используется только заднее D-образное кольцо, рабочий будет ориентирован по диагонали, что может затруднить операции входа и извлечения.

Наконец, не забывайте, что размер — важный фактор. Слишком маленькая подвеска будет неудобной и не будет способствовать соблюдению требований. Слишком большая привязь может не работать должным образом, что может привести к травме рабочего. Посмотрите на таблицу размеров производителя, чтобы определить, какой размер привязи должен носить каждый рабочий в зависимости от роста и веса.

СОЕДИНИТЕЛЬ

Соединитель обычно выбирается на основе анкерного соединителя и анализа необходимой подвижности на рабочей площадке. Существует два типа соединителей, которые используются в различных сценариях в строительной и коммунальной отрасли: амортизирующие стропы и самовтягивающиеся страховочные тросы (SRL).

ССС — это гибкий спасательный трос, прикрепленный к механизму, который позволяет ему выдвигаться и втягиваться при небольшом натяжении, когда пользователь отходит от устройства и приближается к нему. SRL обычно используются, когда требуется большая мобильность. Линия жизни может быть изготовлена ​​из троса, лямки или синтетической веревки. Кабель следует использовать в тяжелых условиях или в ситуациях, когда линия может соприкасаться с острыми предметами или краями. Лента или синтетическая веревка представляют собой более легкую и компактную часть оборудования, которую можно использовать во многих коммунальных приложениях для снижения проводимости. Нержавеющая сталь обеспечивает максимальную коррозионную стойкость, надежность и долговечность. Длина линии жизни варьируется, поэтому ищите SRL, достаточно длинный для приложения.

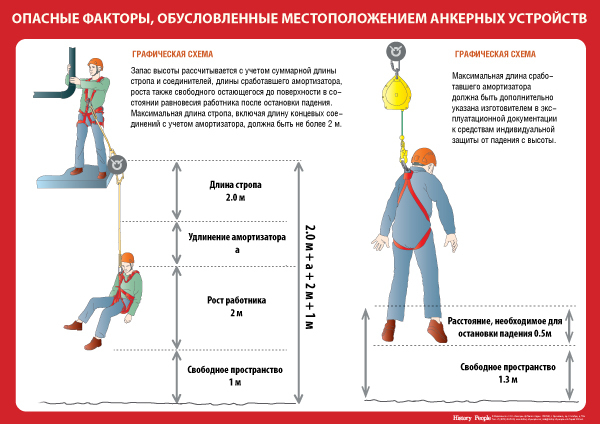

Амортизирующие стропы включают в себя встроенный амортизатор для рассеивания энергии, возникающей при падении, ограничивая силы, воздействующие на работника. Ремешки обеспечивают меньшую мобильность, чем ССС; длина стандартного стропа 6 футов. Амортизирующие эластичные стропы имеют функцию расширения / сжатия, чтобы избежать спотыканий и зацепов; двойные стропы обеспечивают 100-процентную защиту от падения при перемещении из одного места в другое; некоторые ремешки предназначены для привязывания на уровне стопы; и строп с привязью оборачивается вокруг элемента конструкции и соединяется сам с собой, служа как анкерным соединителем, так и соединителем. Ремешки часто изготавливаются из лямки, но также доступен трос с виниловым покрытием для дополнительной прочности.

В строительстве и коммунальном хозяйстве к стропам применяются те же соображения, что и для страховочных привязей, используемых при сварочных/горячих работах и ​​в ситуациях потенциального воздействия дуговой вспышки. Материал должен быть специально разработан для этих сред и соответствовать всем соответствующим стандартам.

Дополнительные соединители включают в себя узлы стеновых опалубок и узлы цепных арматурных стержней, используемые для соединения боковых D-образных колец страховочной привязи непосредственно с прорезями для клиновых болтов, отверстиями на стеновых опалубках или арматурными стержнями. В системе подъема по лестнице рукав соединяет вертикальный спасательный трос с передним D-образным кольцом на привязи.

Для ограниченного пространства соединитель обычно представляет собой лебедку или ССС, прикрепленные к треноге или подъемной системе. Лебедки имеют разные типы спасательных тросов — из нержавеющей стали или оцинкованных — и бывают разной длины, поэтому убедитесь, что спасательный трос подходит для применения. Лебедки также предлагают различные скорости спуска и другие функции, такие как складная рукоятка и счетчик оборотов. При использовании лебедки или SRL при подъеме и опускании может оказаться полезным Y-образный строп. Этот элемент оборудования соединяется с D-образным кольцом на каждом плече, а две ножки соединяются с D-образным кольцом на другом конце для соединения с лебедкой или SRL.

СПУСК/СПАСАНИЕ

Для всех отраслей промышленности предпочтительным методом спасения является самоспасение, при котором рабочий возвращается на уровень, с которого он упал, или в другое безопасное место. Если это невозможно, спасательные работы можно выполнить с помощью оборудования, уже имеющегося на рабочей площадке, например, подъемника, автовышки или лестницы. Для спасения рабочего, подключенного к лебедке или ССС с возможностью извлечения, не требуется никакого дополнительного оборудования. В крайнем случае можно использовать предварительно спроектированные спасательные системы, чтобы безопасно доставить рабочего на землю. При выборе спасательной системы ищите универсальное, портативное и, прежде всего, простое в использовании оборудование. Помните о высоте, на которой будут выполняться работы, чтобы система могла выполнять спасательные операции под большим углом.

В ситуациях, когда время реагирования может быть медленным, убедитесь, что подвесные ремни для травм связаны с привязью рабочего. Это позволит рабочему ослабить давление на ножные лямки привязи, пока он ожидает спасения.

Недавняя инновация — самоубирающийся спасательный круг со встроенными спасательными возможностями. Перед работой SRL можно перевести в режим защиты от падения или спасения/спуска. В случае падения в режиме защиты от падения ССС работает как стандартный ССС. Если падение происходит в режиме спасения/спуска, ССС останавливает падение, а затем автоматически безопасно опускает работника на землю или на следующий уровень. Такие аксессуары, как спасательные лестницы и спасательные устройства SRL, также заслуживают внимания, если спасение на стройплощадке будет проблемой.

Все оборудование в мире не будет иметь значения, если рабочие не будут тщательно обучены тому, как его использовать, и не поймут последствия его неиспользования. Особенно важно обучать и регулярно обновлять команды по использованию спасательного оборудования и процедур, поскольку это оборудование не используется на регулярной основе.

Средства защиты от падения со всеми доступными вариантами и специальными функциями не так просто определить. Есть много задач, которые выходят за рамки традиционного строительства, коммунального хозяйства и ограниченного пространства, где выбор оборудования еще более сложен. Лучший совет в таких ситуациях — не гадать! Большинство производителей оборудования, а также дистрибьюторы и консультанты готовы проконсультировать в конкретной ситуации. Когда речь идет о жизни ваших сотрудников, безопасная система защиты от падения имеет решающее значение.

Крейг Фирл (Craig Firl) — технический менеджер в Северной Америке компании Capital Safety, ведущего разработчика и производителя средств защиты от падения и спасательных средств. Для получения дополнительной информации посетите веб-сайт http://www.capitalsafety.com или позвоните по телефону 800-328-6146.

АНКЕРНОЕ УСТРОЙСТВО — Accen — Accen

Анкерные устройства являются неотъемлемой частью правильно функционирующей системы защиты от падения. Такие системы состоят из трех основных подсистем, таких как страховочная привязь, соединительная или соединительно-амортизирующая подсистема и анкерная подсистема, анкерное устройство. Оно работает (анкерное устройство) непосредственно с твердой конструкцией объекта и содержит точку или точки крепления для подсистемы соединения и демпфирования. Благодаря своей конструкции они облегчают, а часто даже позволяют присоединить систему защиты к прочной конструкции. .

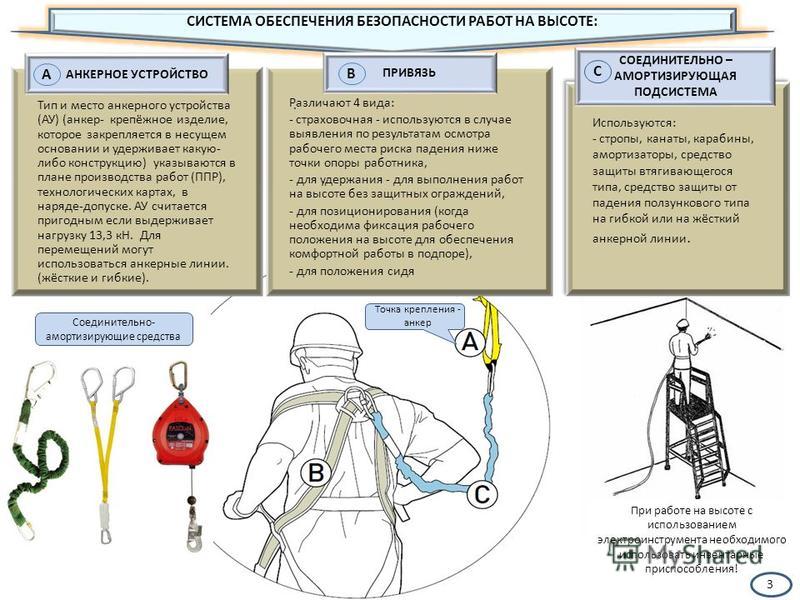

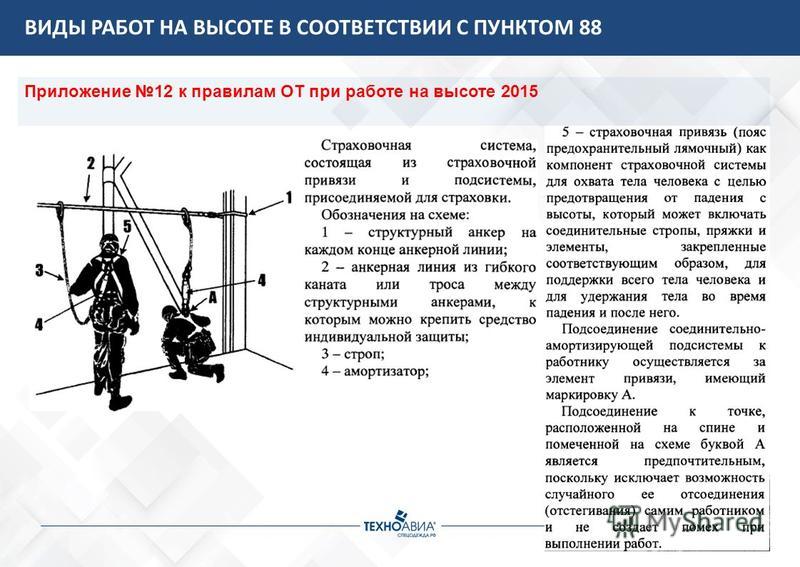

Основные подсистемы системы защиты от падения
Страховочная привязь + Соединительная или соединительно-демпфирующая подсистема + Анкерная подсистема (анкерное устройство)

01. Стандарты и статическая прочность

Требования к анкерным устройствам указаны в EN 795:2012, который применяется к одному пользователю. Для анкерных устройств, предназначенных для более чем одного пользователя, также должна применяться техническая спецификация CEN/TS 16415:2013.
Основным параметром любого анкерного устройства, предназначенного для одного пользователя, является его минимальная статическая прочность 12 кН, а если оно изготовлено из неметаллических материалов — 18 кН. Если анкерное устройство предназначено для более чем одного работника, то за каждого последующего человека добавляется 1 кН.

* если анкерное устройство изготовлено из металлических материалов

02. Технические требования
Анкерные устройства также подвергаются другим испытаниям, таким как деформация, динамическая сила и целостность, а также коррозионная стойкость.

Ни один элемент анкерного устройства не может весить более 25 кг.

Их нельзя использовать для подвешивания или транспортировки грузов.

Маркировка всех устройств должна соответствовать стандарту EN 365 и включать, среди прочего, информацию о максимальном количестве пользователей, которым разрешено одновременное использование устройства.

03. Использование анкерных точек

Анкерные точки являются идеальным решением для защиты работников, работающих на высоте, в местах, где нельзя использовать средства коллективной защиты, такие как перила или защитные сетки. При выборе анкерного устройства необходимо учитывать не только параметры прочной конструкции, с которой работает устройство, но и объем и способ необходимого перемещения, а также тип соединительной (демпфирующей и соединительной) подсистемы. которым можно пользоваться (согласно инструкции производителя) устройством. Анкерные устройства должны быть установлены таким образом и в таких местах, чтобы они не мешали работе на заданном месте и не создавали дополнительных угроз.

04. Классификация анкерных устройств

Анкерные устройства подразделяются на пять типов: А, Б, С, Г, Е, из которых устройства типа В и Е относятся к средствам индивидуальной защиты. Однако устройства типа A, C, D всегда должны быть неразъемно соединены с конструкцией объекта, на котором они установлены. .

B. Анкерное устройство с одной или несколькими фиксированными точками крепления без необходимости постоянного крепления к конструкции.

C. Анкерное устройство с использованием гибкого горизонтального каната, который не может быть наклонен более чем на 15° (измеряется между конечным и промежуточным анкерами в любой точке по его длине)

D. Анкерное устройство с использованием горизонтального жесткого рельса с отклонением от уровня не более чем на 15° (измеряется между концевым и промежуточным анкерами в любой точке по его длине)

E. Анкерное устройство для использования на горизонтальных поверхностях с максимальным отклонением 5° от горизонтали. Его эффективность зависит исключительно от веса и трения на контактной поверхности.

Анкерное устройство типа A
Изготавливается с одной или несколькими фиксированными анкерными точками, постоянно прикрепленными к конструкции. Они существуют в виде системных решений, стационарно встроенных в конструкцию здания (например, бетон, трапециевидный лист, ОСП, швеллерные плиты, сэндвич-панели, сталь, конструкционная древесина). Их можно монтировать как отдельные устройства или как опоры для анкерных устройств типа C и D. Они действуют как точечная защита, т. е. допускают безопасное движение только в ограниченной степени. Чаще всего это окружность, определяемая длиной соединительно-демпфирующей подсистемы вокруг такой точки крепления.

Анкерное устройство типа B
Изготавливается с одной или несколькими фиксированными анкерными точками без необходимости постоянного крепления к конструкции. Их называют временными опорными точками из-за возможности легкого и быстрого монтажа и демонтажа без вмешательства в конструкцию. Переносные точки безопасности должны быть установлены таким образом, чтобы их нельзя было непроизвольно отсоединить от соединительного и демпфирующего узла или от элемента, на котором он установлен. Важно, чтобы места, где устанавливается данный вид защиты, имели как минимум такую ​​же прочность, как и установленное анкерное устройство.

Анкерное устройство типа С
С помощью гибкого горизонтального каната, который можно наклонить на уровень не более 15° (измеряется между конечным и промежуточным анкерами в любой точке по его длине). Его можно устанавливать на различные типы оснований с помощью системных кронштейнов. На направляющей, обычно изготовленной из стального троса, может быть установлена ​​подвижная анкерная точка, так называемая страховочная тележка. Существуют однопролетные или многопролетные решения с угловым элементом. Горизонтальные веревочные системы позволяют работнику двигаться по намеченному проводником пути даже на длинных участках, сохраняя непрерывность страховки.

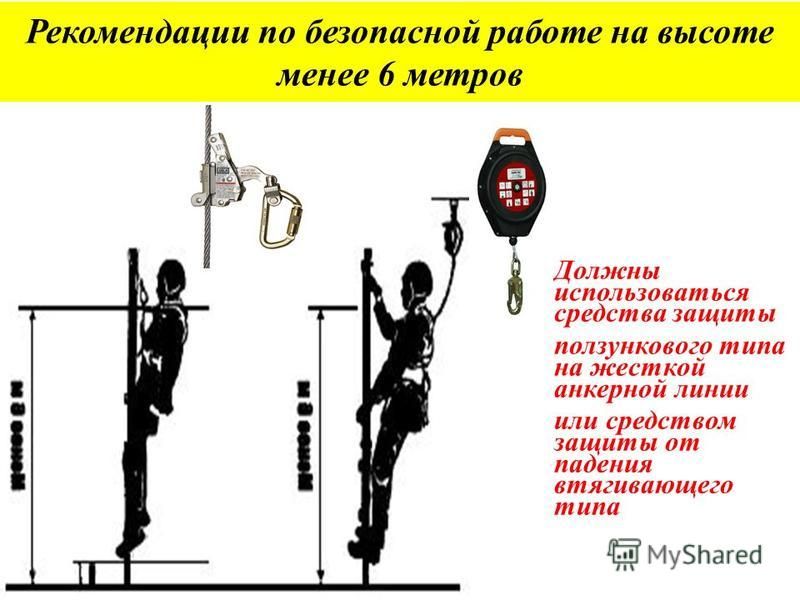

Анкерное устройство типа Д
С помощью горизонтальной жесткой направляющей с отклонением от уровня не более 15° (измеряется между концевым и промежуточным анкером в любой точке по его длине) Может устанавливаться на различные основания с помощью системных кронштейнов. На направляющую (обычно рельсовую) можно установить подвижную анкерную точку. Они бывают однопролетными или многопролетными с угловым элементом.

Принцип работы горизонтальных рельсовых систем основан на подвижной анкерной точке, так называемой страховочной тележке, которая скользит по жесткой направляющей.
