Крепление мауэрлата к стене из газосиликатных блоков

Крепление мауэрлата мы рассмотрим на примере стены из газосиликатных блоков толщиной 375 мм. В нашем случае стена имеет длину 10,15 м. Также используется монолитный железобетонный пояс размером 200х190 мм с армированием из прутка продольной арматуры класса А III диаметром 12 мм и поперечной арматуры диаметром 6 мм с шагом 20 см. В качестве мауэрлата использовался брус сечением 100х150 мм длиной 11 м (по 42,5 см свисания бруса мауэрлата с каждой стороны).

  1. Необходимые материалы и инструменты
  2. Установка крепёжных элементов (шпилек)
  3. Укладка гидроизоляции
  4. Крепление мауэрлата
  5. Сращивание мауэрлата

Необходимые материалы и инструменты

Чтобы выполнить крепление мауэрлата к стене, вам понадобятся следующие материалы:

  • 4 стержня арматуры класса А ІІІ сечением 12 мм длиной по 11 м каждый;
  • 55 стержней арматуры класса А ІІІ сечением 6 мм длиной по 15 см каждый;
  • деревянная балка сечением 100х150 мм длиной 11 м;
  • 17 оцинкованных шпилек диаметром 12 мм длиной по 33 см с усиленными шайбами;
  • обычные доски для шаблонов;
  • для гидроизоляции: «Бикрост» (рулон  шириной 20 см), битум.


Шпилька для крепления мауэрлата
Крепление мауэрлата к стене невозможно выполнить без помощи следующих инструментов:

  • торцовочная пила;
  • сверлильный станок;
  • уровень строительный;
  • рулетка;
  • карандаш;
  • свёрла.

Стоит упомянуть, что крепление мауэрлата к стене выполняется с использованием 17 шпилек. Такое число связано с тем, что между стропилами будут лежать 16 деревянных балок. Если вы планируете крепить к мауэрлату только стропила, то вам потребуется меньше шпилек.

Конечно, можно установить только 9 шпилек с шагом 1,2 метра, но тут возникают сомнения в прочности крепления, поэтому лучше перестраховаться и использовать большее число крепёжных элементов. Таким образом, мы добьёмся равномерного распределения балок без попадания их на шпильки.
Для подсчёта требуемой длины шпильки используем такую формулу: высота монолитного железобетонного пояса минус 1-2 см, плюс высота бруса мауэрлата, плюс запас в 2-3 см под гайку и шайбу. В нашем случае получаем: 20-1+10+3=32 см. Если взять 2-х метровую шпильку и разрезать на 6 равных частей, получим шпильки длиной по 33 см, что нас вполне устраивает. Хвосты крепёжных элементов после монтажа обрезаем, а торцы закрашиваем специальной антикоррозионной краской, например, Alpina Direkt auf rost.
Также стоит учесть, что после распиливания шпильки крепление мауэрлата было бы сложно выполнить из-за нарушенной резьбы на крепёжном элементе, если бы не одна хитрость. Перед распиливанием шпильки накручиваем на неё гайку, а после её скручивания она выполнит функции плашки и обновит резьбу.  Но крутить гайку на 2-х метровую шпильку – занятие довольно нудное, поэтому можно воспользоваться вторым способом. Торцы распиленных шпилек обрабатываем на точильном камне.
Совет: чтобы крепление мауэрлата к стене было максимально надёжным, конец шпильки, который будет заглублён в бетон, стоит загнуть.

Установка крепёжных элементов (шпилек)

Конечно, можно просто натыкать шпильки в бетон, но тогда крепление мауэрлата будет очень сомнительным. Связано это с тем, что все крепёжные элементы будут находиться в бетоне под разным наклоном. К тому же вставление шпилек в бетон до  его вибротрамбовки вызовет заглубление элементов в бетон. Если шпильки вставлять в бетон после трамбовки, то с ними будет плохое сцепление. В любом случае крепление мауэрлата к криво стоящим шпилькам будет проблематичным.


Доска для шаблона
Чтобы крепление мауэрлата прошло без проблем, необходимо точно выставлять крепёжные элементы (с равным шагом, заглублением и строго по вертикали). Тогда останется лишь просверлить в брусе мауэрлата дырки, соответствующие диаметру шпильки, и надеть брус на них. Как же добиться такой точной установки шпилек?

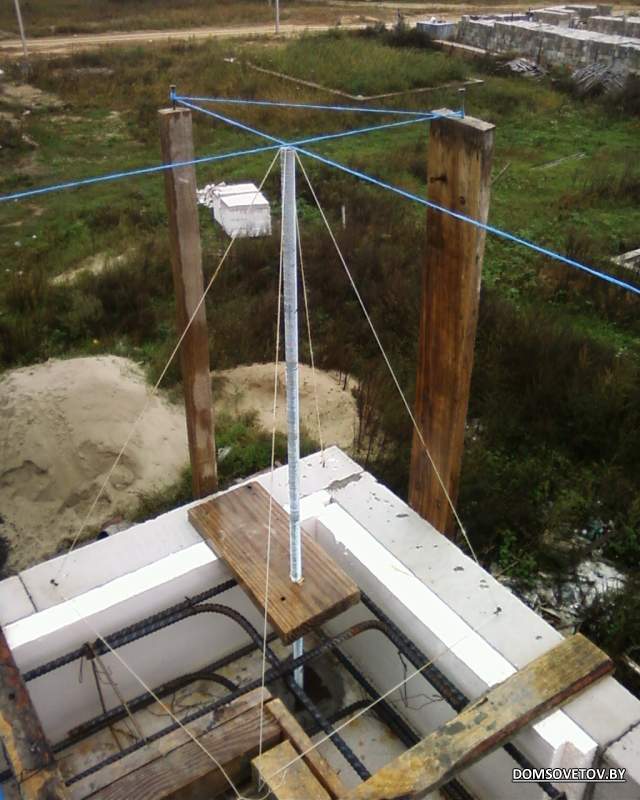

Шаблон со шпилькой
Здесь нам поможет шаблон, изготовленный из доски:

  1. Доску обрезаем по ширине стены при помощи торцовочной пилы.
  2. Затем в ней (точно по центру) просверливаем отверстие под крепёжный элемент. В сухой доске отверстие можно выполнять сверлом равным диаметру шпильки, во влажной древесине отверстие должно быть немного больше.
    В нашем случае использовалось сверло диаметром 14 мм.  Чтобы отверстие было строго вертикальным, используем сверлильный станок. Вместо разметки можно воспользоваться упором. Совет: все расстояния между шпильками должны строго соответствовать схеме расстановки балок.


Шаблоны со шпильками в монолитном поясе

Армирующий пояс под мауэрлат

  1. Также сверлим пилотные отверстия под шурупы. Совет: если вы будете использовать деревянную опалубку, то постарайтесь сверлить пилотные отверстия на точно выверенном расстоянии. Так вы облегчите себе задачу крепления к опалубке.
  2. При помощи гайки регулируем глубину установки крепёжного элемента.
  3. Деревянные шаблоны со шпильками устанавливаем в бетон.


Крепление мауэрлата на шпильки в монолитном железобетонном поясе

Крупные раковины в бетоне заделываем раствором
Накрываем бетон плёнкой.

а) –  сечение стены по монолитному поясу; б) – правильная установка шпильки; в) – неправильная установка шпильки; г) – шпилька с шаблоном в монолитном поясе

Укладка гидроизоляции

Через 7 дней, когда бетон затвердеет, снимаем плёнку. Результат: все шпильки стоят строго в вертикальном положении и строго на одной высоте. Погрешность установки в 1-5 мм существенно не повлияет на крепление мауэрлата. Теперь доски шаблонов можно убирать.

После заливки армопояса бетоном его накрывают плёнкой
Если для заливки монолитного железобетонного пояса вы использовали жёсткий бетон, то после удаления плёнки могут образоваться раковины, которые следует замазать раствором.

Подготовка монолитного пояса к монтажу мауэрлата
Прежде чем выполнить крепление мауэрлата, делаем гидроизоляцию:

  1. Вместо двух слоёв рубероида используем слой «Бикроста» с битумом.
  2. Полотно «Бикроста» легко надевается ударом руки на шпильки.
  3. При этом не стоит опускать полотно до самого пояса, иначе образуется волна.
  4. Укладку лучше выполнять вдвоём. Пока один держит рулон на весу и внатяжку, другой – надевает «Бикрост» на шпильки.


Гидроизоляция под мауэрлат

Укладка гидроизоляции на шпильки

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

  1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
  2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
  3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
  4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
  5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.


Крепление мауэрлата
Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона.



Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата
В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

  1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
  2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
  3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

Сращивание мауэрлата

Поскольку длина мауэрлата на стене должна быть 11 метров, а стандартный брус идёт длиной максимум 6 метров, приходится сращивать балки. Конечно, крепление балок мауэрлата между собой можно было выполнить так: состыковать их торцами и затем скрутить при помощи оцинкованных пластин. Но этот способ соединения не отличается надёжностью.


«Зуб» для сращивания балок мауэрлата
Более надёжный способ сращивания балок мауэрлата выполняет так:

  1. В двух соседних балках с торца необходимо прорубить «зуб». Причём место расположения зуба в обеих балках должно приходиться на шпильку.
  2. Затем балки и сам «зуб» обрабатываем составом «Бан».
  3. В «зубе» просверливаем отверстие под шпильку и соединяем балки, как показано на фото.



Сращенные балки мауэрлата

Как видите крепление мауэрлата к стене из газосиликатных блоков можно выполнить довольно надёжным и простым способом. Главное точно следовать нашей инструкции и ваш дом будет прочным и долговечным.

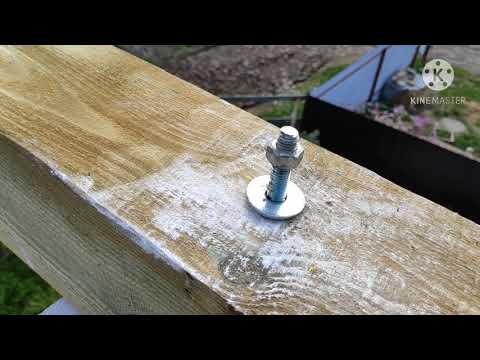

Как выбрать шпильки для мауэрлата. Видео

Мауэрлат — основа любой кровли. Это толстый брус, который идет по периметру всей стены и является началом стропильной системы крыши. Оптимальным вариантом крепления мауэрлата к стенам дома из любого материала являются шпильки. Об их выборе и особенностях применения рассказывает Национальная энциклопедия строительства ProfiDom.com.ua,

Как выяснили журналисты ProfiDom.com.ua, без надежного крепления мауэрлата по всему периметру стены дома: брус должен облегать армпояс, никак нельзя продолжать строительство кровли. Какой бы ни была крыша — двускатной или шатровой, —  начинается все именно с мауэрлата.

Шпилька — это, собственно, отрезок из прочного металла, стали, длиной от 50 сантиметров. На производстве их просто нарезают нужного размера из длинных стержней. Выбирая шпильку, следует отдать предпочтение изделиям с диаметром от 14 миллиметров, чтобы создать необходимые точки и ребра жесткости.

Важно! Именно сталь, из которой сделаны шпильки, будет гасить все вибрации кровли, которые непременно возникнут во время сильного ветра. С надежным креплением мауэрлат прослужит не менее 50 лет, а с ним вместе и вся остальная конструкция крыши.

Шпильки для мауэрлата по своей классификации и строению близки к анкерным болтам. Вернее, к химическим анкерам. Для удержания такого крепежа в кирпичной или блочной кладке, в армпоясе, применяется клеевой состав. Самым простым вариантом закрепления шпильки станет использование эпоксидного клея. Такой состав состоит из эпоксидной смолы и отвердителя, он образует очень прочный полимерный слой, который по качеству не будет уступать закаленному стеклу.

Процесс прост — предварительно просверливается отверстие нужного диаметра, в него заливается эпоксидный клей и потом вбивается шпилька. Через сутки состав полностью схватится и отвердеет.

Кроме того, шпильку можно приварить к костяку армирующего пояса, который собирается из арматуры. Но, в любом случае, для обеспечения максимально прочного крепления в кирпичной, каменной, вылитой из бетона или выложенной из различных блоков стене под шпильки нужно просверлить отверстия. Собственно, верхний ряд блоков или кирпичей надевается по одному на каждую шпильку и закрепляется цементным раствором, как при обычной кладке.

Выбор шпилек зависит от конструкции кровли. Односкатная — самая легкая, достаточно будет крепежа диаметром 14 миллиметров. Если кровля четырехскатная, боле тяжелая, то целесообразно выбрать шпильки диаметром от 16 до 20 миллиметров. Экономить на крепеже нельзя!

Что касается шага установки шпилек, то расстояние между ними не должно быть меньше 1,5 метра. Можно установить крепеж хоть каждые 50–60 сантиметров для надежности. Проще всего руководствоваться следующим правилом — где будет проходить стропилина крыши, там и шпилька.

Общая длина шпильки может достигать метра. Для гайки и шайбы, которые накручиваются сверху, нужно оставить запас минимум в 3–5 сантиметра. Сам брус мауэрлата достигает по толщине 20 сантиметров, примерно столько же может составлять армирующий пояс, и порядка 40 сантиметров — верхний ряд кладки, через который стержень должен проходить. Провести подсчеты общей длины шпильки легко. Гидроизоляция не играет очень большой роли, но и ее толщину нужно учитывать.

Важно! Диаметр просверленных в брусе отверстий для крепежа не должен быть слишком большим. Шпилька должна проходить достаточно свободно, но при это не болтаться.

Для крепления мауэрлата на шпильки используются: перьевое сверло для самого бруса, бур по бетону или сверла по металлу для стен из газобетона и пеноблоков, большой молоток, кувалда, а также рожковый или трубчатый ключ, чтобы затянуть гайки. Затяжка должна быть точной: не слабой, но и не перетянутой. Отверстия в стене и мауэрлате производятся в безударном режиме работы электроинструмента, чтобы не повредить материал.

Мауэрлат без армопояса — варианты установки и крепления для газобетонных стен

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • неплохие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • неплохая несущая способность;
  • низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

  • можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
  • если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
  • если зимой снеговая нагрузка незначительная;
  • если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
  • если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

  • проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
  • шаг укладки проволочных скруток равен шагу монтажа стропильных ног.

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

  1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
  2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
  3. Забиваются дюбели.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

  • сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
  • она затягивается гайкой М12 с уложенной под неё широкой шайбой;
  • скрученная проволока перекидывается через стену, соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • производится затяжка гайкой и шайбой;
  • потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

Делаем мансардную крышу


Обычно разрез слоя крыши мансарды выглядит так:

  • кровля;
  • гидроизоляция;
  • обрешётка;
  • стропильная система с утеплителем;
  • пароизоляция;
  • потолок.

Стропильная система мансарды строится в следующем порядке:

  1. установка мауэрлата;
  2. установка стропильных ферм;
  3. дополнительные крепления ферм внутри себя и между соседями;
  4. монтаж обрешётки.

Мауэрлат (монтаж, крепление к стене)

Мауэрлат монтируется на стены в тех местах, куда наклонены стропила. Если крыша двускатная, мауэрлат устанавливается с двух сторон, если четырехскатная – то по всему периметру. Самый распространенный вид крепления мауэрлата к стене – это монолитная заливка бетона со шпильками (диаметром не менее 1 см, выход из бетона примерно на 3 см), торчащими из него для стыка с отверстиями брусьев мауэрлата. Кстати, размеры сечения бруса 10×10 см, 15×15 см, 20×20 см (зависит от нагрузки мансардной крыши).

Шаг между шпильками должен быть таким, чтобы они находились между стыками стропил с мауэрлатом, иначе будет слишком много врезов в досках стропил, и они пойдут трещинами. Например, если ваш шаг стропил равен 1-му метру, то шаг шпилек можно брать тоже 1 метр, только ровно между стропилами.

Перед установкой мауэрлатных брусьев на шпильки укладывается двойной слой гидроизоляции (рубероид и ему подобные материалы). На самих брусьях сверлятся сквозные отверстия точно под шпильки. После укладки мауэрлата шпильки завинчиваются соответствующими гайками с шайбами (желательно из оцинкованной стали).

Ка кирпичной стене мауэрлат можно крепить к шпилькам, которые были вставлены в кладку ещё при возведении стен (лучше, начиная от 3-его ряда сверху, то есть шпилька находится в трёх верхних рядах и потом торчит для насадки мауэрлата).

Стропильные фермы (установка, крепление к мауэрлату)

Для стропильных ферм можно сделать образец, по которому они будут одинаково вымеряться. Для этого нужно залезть на дом, соединить доски под необходимым углом, закрепить поперечным ригелем и сделать заметки для возможных вырезов возле мауэрлата или стены.

Далее на земле можно собирать стропильные фермы и потом поднимать и монтировать. Сначала нужно установить крайние фермы, чтобы потом по их коньку установить нитевой уровень для остальных. К мауэрлату стропила крепятся шпильками, скобами и кронштейнами на саморезах. Сами стропила между собой можно крепить скобами и плоскими боковыми кронштейнами к верхнему углу. Если стропила достаточно толстые (25×20 см), то можно использовать и шпильки с кронштейнами. А так типичное сечение стропильной ноги 10×15 см или 15×20 см.

Когда фермы установлены и закреплены, можно усложнять их конструкцию для придания не только жёсткости, но и мансардного вида. Обычно ближе к верхнему соединению стропильных ног устанавливается ригель, служащий как фиксатором для стропил, так и основой для потолка мансардного этажа. Если крыша с ломаными скатами, то ригель крепится на стыке между ними.

Если мансарда будет иметь боковые дополнительные стенки, то между мауэрлатом и стропильными ногами крепится ровная вертикальная стойка либо наклонный подкос.

Когда вы установили фермы, желательно скрепить их между собой легкими досками во избежание непроизвольных наклонов и смещений от ветра или дождя.

Если вы предусматриваете окна в мансардной крыше на скатах в том числе, то они будут либо под наклоном в крыше, либо с выносом для вертикальной установки. Для выноса нужно дополнительно выстраивать стропильную систему, а для встроенных наклонных делать в существующих стропилах соответствующие проемы (нужно проконсультироваться с производителем окон, которые собираетесь купить).

Далее идет укладка пароизоляции с внутренней стороны стропил, затем укладка утеплителя между стропилами, и, наконец, гидроизоляционный слой. Затем обрешётка.

Обрешётка (крепление, монтаж)

Она может быть сплошной и разряженной. Первая устанавливается под рулонные кровельные материалы, мягкую черепицу, металлочерепицу (шаг около 30 см), плоский шифер. Вторая пригодна для волнистого шифера (шаг около 60 см), натуральную черепицу и металлическую кровлю (медь, алюминий).

Если с разряженной обрешёткой все понятно, то сплошная требует перед собственной установкой наличие разряженной. Получается двойная обрешётка. Для сплошной обрешётки желательно использовать шпунтованные или антисептированные доски.

Дальше больше!

Мауэрлат как крепится к стене газобетона: способы плюсы минусы

Мауэрлат –конструкция, призванная принять и равномерно распределить нагрузку, создаваемую крышей и воспринимаемую стенами. С его помощью обеспечивается устойчивость крыши, при условии, что крепление мауэрлата было произведено по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене газобетона, а также в какой последовательности должны выполнять работы.

Нужен ли мауэрлат?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки, возведенные из бруса и бревен. У них функцию этого конструктивного элемента может выполнить верхний венец бревен или верхний брус. Для зданий из газобетона это недопустимо, а потому установку мауэрлата необходимо производить в обязательном порядке.

С его помощью можно:

  • существенно укрепить коробку здания;
  • повысить жесткость монтируемой крыши;
  • выровнять в горизонтальной плоскости верхний венец стены;
  • обеспечить крепление кровельной конструкции и стен здания.

Толщина мауэрлата зависит от конструктивных особенностей монтируемой кровли. Чаще всего для его изготовления используется брус, размером 150 х 150, 150 х 100 или 80 х 180 мм. Допустимо также использование очищенных от коры и обрезанных с одной стороны бревен. Обрезка производится с целью обеспечения максимального прилегания конструкции с поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пятилетку. После высыхания бруса усадка влажной древесины будет происходить менее интенсивно, а потому подтягивание гайки надо будет производить реже.

Подготовленная древесина подвергается специальной обработке антисептическим составом, чтобы максимально защитить конструкцию от гниения и поражения насекомыми. Перед укладкой бревно стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования рубероида лучше отказаться.

Если монтируется металлический каркас, для изготовления мауэрлата используется прокат: швеллер или двутавр. Его можно подвергнуть обработке антикоррозионными составами.

Вернуться к содержанию

Особенности установки мауэрлата

Укладку мауэрлата необходимо производить таким образом, чтобы до внешнего края стены оставалась некоторое расстояние. Как правило, порядка 5 см. Иногда предусматривается выступ, в который должна упираться монтируемая конструкция. Впоследствии кровельная система должна будет прикрепить к данной конструкции.

Для увеличения срока службы конструкции, изготавливаемой из древесины, обязательно предусматривается гидроизоляция. Для этого используется рубероид или любой другой гидроизоляционный материал.

Вернуться к содержанию

Способы крепления к газобетонной стене

Предпочтительны вариантом можно назвать установку элемента по всему периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок, размеры которого напрямую зависят от геометрических параметров используемого бруса. Для надежности в замок дополнительно забиваются гвозди для образования жесткой цельной системы, к которой впоследствии крепятся стропила.

Чтобы закрепить мауэрлат можно воспользоваться несколькими способами:

  • химическим;
  • механическим.

В первом случае используется специальные крепежные капсулы. Химическое вещество, проникнув внутрь материала, обеспечивает надежную фиксацию мауэрлата. При этом улучшается состояние верхнего слоя и повышается степень тепло и гидроизоляции. Капсулы, используемые для крепления, отличаются доступной стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы. У древесины не должно быть сучков. Гидроизоляционный слой не должен иметь повреждений, что достигается путем использования специального инструмента.

При механическом креплении необходимо соблюдать определенный порядок действий:

  1. дюбеля вставлены в подготовленные заранее отверстия;
  2. ввинчен крепежный элемент;
  3. в газобетон прочно вдавлены зубья гарпуна;
  4. расширена поверхность;
  5. произведено крепление.

Крепление мауэрлата должно производиться таким образом, чтобы соседние звенья не были связаны друг с другом. Это позволяет повысить устойчивость конструкции. Однако механическое крепление предполагает создание усилия распирания, что может спровоцировать некоторые проблемы по краю конструкции.

Вернуться к содержанию

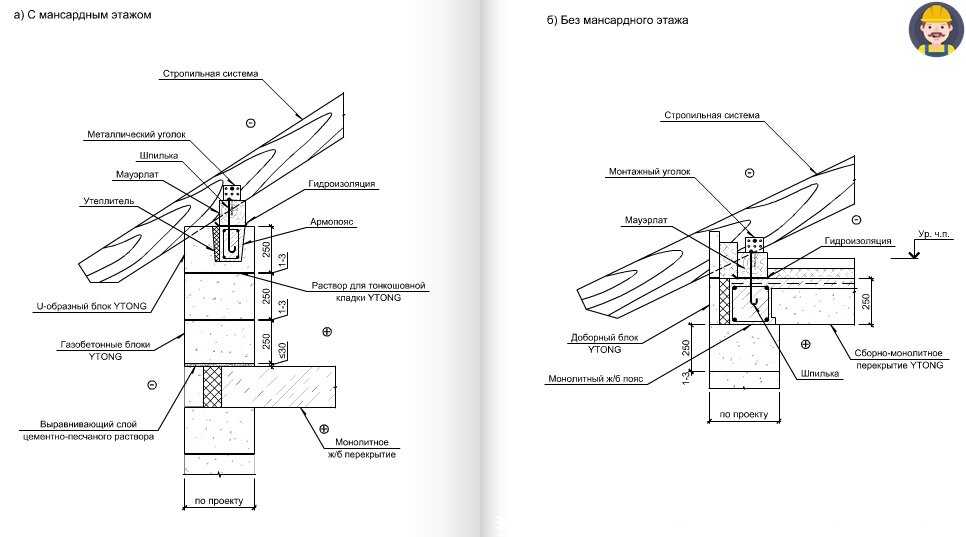

Крепление с помощью анкерных болтов и армопояса

Для зданий, построенных из газоблоков, наличие армопояса обязательно, так как этот строительный материал недостаточно прочный, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос о том, нужен ли мауэрлат, в данной ситуации не актуален: без него просто не обойтись.

Крепежные элементы для мауэрлата должны быть заложены заранее. Для устройства армированного пояса желательно использовать U-образные блоки, с помощью которых можно сформировать характерный желоб по всему периметру наружной стены. Для исключения образования промежутков угловые блоки пропиливаются.

Сборку арматурного каркаса производят с использованием 12-миллиметровой арматуры, которая перевязывается 6-миллиметровыми перемычками. К заложенному внутрь желоба каркасу крепятся анкера с резьбой. Они должны занять определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкера располагают под прямым углом к мауэрлату как можно ближе к верхнему брусу.

Узлы крепления должны располагаться по всему периметру стены. Их количество напрямую зависит от числа стропил: как минимум их должно быть столько же или больше. Располагать крепления необходимо таким образом, чтобы избежать контакта со стропилами в будущем. С целью уменьшения финансовых затрат возможна заливка не цельного армопояса по всему периметру стены, а только отдельных бетонных подушек.

После того, как арматурный каркас вместе с анкерными болтами будет заложен в сформированный заранее желоб, производится заливка бетона. Для формирования монолитной конструкции процесс заливки нельзя прерывать. Работы должны производиться непрерывно вдоль наружной стены. Желоб должен быть заполнен бетоном за один проход.

После полного высыхания бетона анкеры будут надежно зафиксированы в заданном пространственном положении. При этом очень важно обеспечить их точное позиционирование во время застывания раствора.

Как только бетон наберет необходимую прочность, производится укладка брусьев на бетонный пояс и анкеры, которые должны оказаться внутри заранее просверленных в дереве отверстий. Затем закручиваются гайки для крепления брусьев.

Для определения местоположения отверстий в брусе, его предварительно укладывают сверху на болты, а затем оказывают силовое воздействие, достаточное для появления вмятин на древесины. В этих местах просверливаются отверстия, предназначенные для анкеров.

Вернуться к содержанию

Крепление с помощью металлических шпилек

При небольшой площади дома и незначительном давлении на стены, можно рассмотреть вариант использования замурованных в стену шпилек. Шпилька для крепления мауэрлата имеет квадратное поперечное сечение с шириной минимум 5 см или поперечное ответвление.

Шпильки в нужном пространственном положение фиксируются в последнем или предпоследнем ряде газобетона. При этом их выступающая часть должна иметь длину, достаточную для прохода бруса или фиксирования контргайки. Как правило, это минимум 3 см.

Как только шпильки займут отведенное им место производится установка брусьев с просверленными насквозь отверстиями. Когда последние займут необходимое им пространственное положение, производится закручивание гаек.

Если от заливки монолитного армопояса решено отказаться, используют опорные подушки. При длине 40 см такие подушки имеют высоту около 22 см. Чтобы предотвратить загрязнение резьбы до начала заливки бетона резьбу шпилек оборачивают строительным скотчем.

Таким образом, мауэрлат к газобетону прикрепить можно по-разному. Какая система крепежа должна использоваться в конкретном случае, зависит от особенностей монтируемой кровли и используемых крепежных элементов.

Не нашли ответов в статье? Больше информации по теме:

Армопояс под мауэрлат: назначение, размеры и характеристики

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Назначение и функции

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

  • вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
  • при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

  • в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
  • распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

  • если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

  • Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
  • Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
  • Придает дополнительную жесткость.
  • Равномерно распределяют любую возникшую нагрузку несущих стен.
  • Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Размеры и характеристики

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

  • высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
  • ширина – максимально приближена к ширине стены;
  • длина – к соответствующим стенам;
  • минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Технология сооружения армпояса

Монтирование опалубки

Опалубку можно делать различными способами, используя:

  • деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
  • боковые упоры;
  • резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

  •  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
  • долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

  • открутить гайки,
  • разобрать опалубку,
  • выбить шпильки;
  • способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
  • с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.
Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса

Сетка из арматуры представляет собой:

  • рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
  • промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.
Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь ,нарушит впоследствии правильную работу армпояса.

  • вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Как залить армопояс под мауэрлат

Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

  • цемент М400 – 1 ч.;
  • мытый песок – 3 ч.;
  • щебень – 3 ч.

Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

На что нужно обратить внимание при заливке бетона?

  • Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
  • Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие

Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

  • в самом опорном брусе просверливают отверстия;
  • мауэрлат насаживают на шпильки или анкера;
  • монтаж выполняют через слой рубероида;
  • крепеж производят посредством большой шайбы и гайки;
  • после затяжки желательно подстраховать соединения контргайками;
  • остатки торчащих элементов срезают болгаркой.

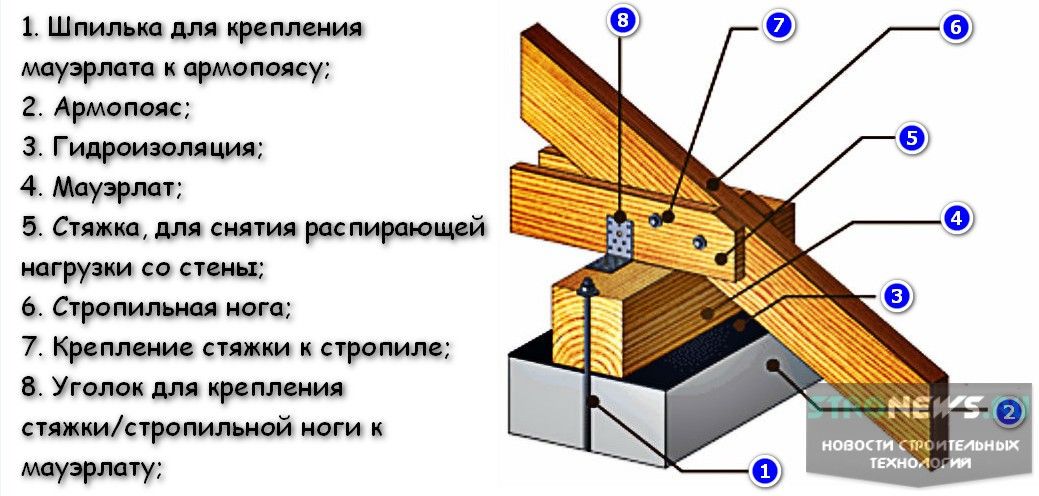

Монтаж закладных шпилек

К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

Крепежи для мауэрлата: кровельные работы на газобетоне

24.03.21 » Дефицит цинка в Китае поднимет цены на крепеж?

05.11.20 » Выставка крепежа в Штуттгарте 2021 обещает стать успешной

19.05.20 » В ЕС отменили лицензирование импорта крепежа

08.05.20 » РМЗ: новое производство высокопрочных болтов

6.05.20 » Выставки крепежа 2020: Covid переносит сроки

12.03.20 » Цены на крепеж растут

6.03.20 » В Индии борются с контрафактной колючей проволокой

28. 02.20 » Рабица: рулоны до 3 м и новые ячейки

27.02.20 » Производство металла 2020: кризис сменяется на рост?

26.02.20 » Сварочные электроды: обновления склада в Минске и Бресте

25.02.20 » Новый уровень контроля качества метизов: на этот раз из Италии

24.02.20 » Выставки металлообработки и крепежа в Европе: короновирус вносит коррективы

12.12.19 » Крупнейшая по проволоке: выставка wire 2020 в Дюссельдорфе

3.12.19 » Метизы в Беларуси: хорошие новости от БМЗ

10.09.19 » Забор и ограждения из сетки рабицы: выбираем проволоку

10.09.19 » Индонезия прекращает экспорт никеля с января 2020

04.09.19 » Как научить робота крутить болты?

04.09.19 » Крепеж из Китая: экспорт падает

01. 07.19 » Производители крепежа и проволоки встретятся на конференции в Москве

12.06.19 » Шанхай и Гунчжоу 2019: крупнейшие выставки крепежа

27.05.19 » Висма-Строй в Бресте: смена адреса

20.05.19 » Итоги крупнейшей выставки крепежа Европы 2019

29.03.19 » БМЗ: новое оборудование и новые рынки

29.03.19 » Рынок крепежа: новые рекорды европейцев

25.02.19 » Рынку стали в 2019 прогнозируют стабильность

31.01.19 » Продажа гвоздильного оборудования

8.11.18 » Винты: новый метрический крепеж уже на складе

16.10.18 » Взрывной рост продаж крепежа на Тайване

27.09.18 » Новое оборудование для производства крепежа на выставке в Италии

21.09.18 » Евроограждения без покрытия: новый спецзаказ

14. 09.18 » «Висма-Строй» поздравляет с Днем работников леса!

04.09.18 » Сварочные электроды: новый сертификат «Висма-Строй»

27.06.18 » Немецкий производитель крепежа отказывается инвестировать в США

12.06.18 » «Висма-строй» в Италии: грядет расширение ассортимента сварной сетки в ПВХ

29.05.18 » ЕС вводит пошлины на импортный крепеж?

22.05.18 » Торговые войны металла: производители отвечают США

25.04.18 » БМЗ наращивает отгрузки за рубеж

25.04.18 » Cетка в полимере для ограждений в Минске: новые размеры!

18.04.18 » Новые скобы:: результаты тестирования превзошли ожидания

11.04.18 » Рабица и сварная сетка: идеи сезона 2018

6.04.18 » Цена доставки крепежа и рабицы снижена: 9,99 BYN для доставки продукции по Минску при заказе от 100 BYN

19. 03.18 » Сварная сетка оцинкованная: заказ на ячейку 50×50 и диаметр 4 мм

26.02.18 » Новые изделия из проволоки к стройке 2018

12.02.18 » Рабица: новые цены и новые размеры: расширение ассортимента к стройке 2018

20.01.18 » Шуруп для паркета: новый тип крепежа по дереву 2018 на складе «Висма-Строй»

04.12.17 » Весь крепеж для ГКЛ: на складе «Висма-Строй»

29.11.17 » Оконный крепеж: новые поступления на складе

03.11.17 » Сертификация производства рабицы, сварной сетки и гвоздей 2017

03.11.17 » Северсталь продала свой украинский завод метизов

12.10.17 » Новый перфорированный крепеж в Минске и Бресте

5.10.17 » Мебельные крепежи: новые тенденции 2017

19.09.17 » В Беларуси появится новый производитель стали?

12. 09.17 » Подорожает ли оцинкованный крепеж на фоне роста цен на цинк

7.09.17 » Меткомбинаты подняли цены на метизы с 1 сентября. Как заказать продукцию по цене августа?

25.08.17 » Рабица с мелкой ячейкой: новый размер на складе!

11.07.17 » Цены на Рабицу в Минске от 15.4 BYN за рулон 10 м

11.07.17 » Цены на проволоку в бухтах снизились Также готовится запуск нового участка по производству сетки с мелкой ячейкой.

19.05.17 » Саморезы и гвозди — новая фасовка: новая розничная упаковка в пластик с маркировкой и штрих-кодом

06.04.17 » Изготовление рабицы: видео нового производственного участка «Висма-Строй»

09.03.17 » Сетка для ограждений: сколько стоит забор 100 м из разных типов?

09.03.17 » Метрический крепеж: обновление склада. Шпильки, шайбы, гайки в Уручье

27. 01.17 » Сварная сетка в горячем цинке: выполнен очередной спецзаказ

20.01.17 » НОВИНКА! Сварочная проволока: купить со складов в Минске и Бресте

9.12.16 » Сетка от снежных заносов: еще есть время купить

1.12.16 » Станок по производству сетки Рабица: рассмотрим предложения по покупке

26.10.16 » Сварная сетка: цены на сетку в рулонах серьезно снизились

25.10.16 » Непрозрачная рабица: как сделать закрытый забор недорого?

14.09.16 » Сетки для пола и армирования: в картах или рулонах?

8.09.16 » Высокопрочный крепеж в Минске: теперь все размеры!

5.09.16 » Штукатурные сетки оптом: цены и ассортимент

2.09.16 » Сетки для клеток, вольеров, птичников — купить в «Висма-Строй».

12.08.16 » Болты, гайки, шайбы — купить высокопрочный метрический крепеж класс 10. 9. Уже на складе!

27.07.16 » Пластиковые сетки в Минске: цены на новый ассортимент

19.07.16 » Что стало с ценами на крепеж, метизы, проволоку и сетку после деноминации? Новый прайс и новые скидки

23.06.16 » Почему сетка для забора должна быть оцинкованной? В том числе и сетка рабица в полимерном покрытии

14.06.16 » Крепеж, рабица, сварная сетка: как сделать дешевле?

31.05.16 » Оцинкованные: крепеж, метизы, сетки от «Висма-Строй» с антикоррозийным покрытием

20.05.16 » Перфорированный крепеж: новинки — новые поступления крепежных углов, мебельных уголков и других типов крепежа.

28.04.16 »Гвозди: скидки уверенной цены — до 3% от Вашей цены на гвозди. Подробности акции уточняйте у менеджеров.

5.05.16 » «Висма-Строй» приняла участие в крупнейшей промышленной выставке Южного Китая

13. 04.16 »Сварная сетка: оцинковка по спецзаказу — изготовление сварной сетки или сетки Рабица в сжатые сроки и по разумным ценам

28.03.16 »Анкера: новые позиции и новые цены

21.03.16 »Сварная сетка ПВХ для ограждений: расширение ассортимента

11.03.16 »Купить сетку для забора в Минске и Бресте: какую и по чём? Рабица, сварная сетка или евроограждение?

24.02.16 »Крепеж, рабица, метизы, электроды: как оптовая компания торгует в розницу со скидками? Купить крепеж по цене розницы и получить оптовую скидку — такое бывает!

19.02.16 »Мебельный крепеж: купить больший ассортимент! В «Висма-строй»: мебельные стяжки, эксцентрики, штоки, мебельные болты и уголки. С февраля мы расширили ассортимент мебельной фурнитуры!

12.02.16 »Цена на проволоку: ещё ниже! Лучшая скидка на проволоку вязальную — при покупке от 700 кг (промышленная бухта)

7. 02.16 »Замерзли цены! Время купить сетки, крепеж, метизы, электроды по настоящим зимним ценам. Доллар растёт? Нет, не слышали.

29.01.16 » Сварная сетка нестандартная: скидки на 50% от оптовой цены в Минске! Спешите купить! Нестандартная сетка по скидке 50% от оптовой цены — дешевле, чем даром! Ограниченное предложение! Подробности — у наших менеджеров.

20.01.16 » Сетка сварная с ПВХ на 35% дешевле европейских аналогов! На склад в Минске и Бресте поступила сварная сетка оцинкованная с полимерным покрытием — на 35% дешевле европейских аналогов! Высота сварной сетки 0,6, 1,2, 1,5, 1,8, 2,0 метра, ячейка 100х50, диаметр 2,0 мм

15.01.16 » Новые скидки! Мы снизили цены на сварную сетку, гайки и болты! Отличная новость! В преддверие нового сезона снижаем цены на сварную сетку в картах, а также на гайки и болты диаметром М16. Купить сетку выгодно — акция действует по всей Беларуси.

14. 12.15 Новинка: сварочные электроды по цене производителя! Купить электроды Светлогорского электродного завода в «Висма-строй» со склада в Минске и Бресте: компания представляет линейку самых популярных типов электродов, включая рутилово-целлюлозные.

24.09.15 Как рассчитать вес сетки или крепежа? Сколько весит карта сварной сетки? 10 кг гвоздей – это сколько штук? А как понять, сколько анкеров в 1 кг?

30.07.15 Скидки на крепеж, рабицу, проволоку, электроды Спешите! Только до 30 августа 2015 года! Компания «Висма-строй» предлагает специальную акцию «Реальный дивиденд за виртуальный комплимент»! Улучшите и без того хорошую цену крепежа, рабицы, проволоки, гвоздей, метизов всего за пару кликов!

17.03.15 Новый крепеж по старым ценам! Строительные гвозди — новые, а цены на них — старые. Покупайте гвозди по цене ноября 2014!

23.01.15 Крепеж и сетка в Бресте: рабица, гвозди, саморезы, шурупы теперь прямо с брестского склада!

06. 01.15 Скидки ВИСМА-СТРОЙ: рабица, шурупы, дюбеля, гвозди, болты, гайки в розницу по оптовым ценам

24.12.14 Акция СТОП ЦЕНА: крепеж, сетка, метизы, проволока по ценам ноября!

24.11.14 Распродажа ноября: скидки на сварную сетку в картах! Низкая цена! Специальные предложения на сетку сварную!

27.10.14  Скидки на крепеж в Минске: осеннее снижение цен до 20% на дюбель монтажный, дюбель рамный, саморезы гипс-дерево, саморезы гипс-металл, саморезы кровельные, болты размером от М16.

17.04.14 Сетка «Рабица» в Минске, возможно доставка, самый большой ассортимент, комплектуем столбиками с пластиковыми крышками. Лучшая цена для Вас на сетку «Рабица».

12.03.14 Новая цена на дюбель для крепления теплоизоляции!!! Цены ниже на 5 — 15% !!!

10.03.14 Бесплатная доставка по г.Минску от 5 500 000 !!! Доставка по регионам по согласованию с клиентом.

04.03.14 Новая цена на сетку сварную с ПВХ — покрытием.

29.01.14 Рады сообщить о запуске новой услуги: монтаж охранного ограждения «Егоза». Наши специалисты помогут разработать и установить охранное ограждение «Егоза».Так же запущено производство элементов крепления для монтажа. Стоимость услуги зависит от сложности работ и типа ограждения.

03.01.14 Уважаемый, клиент ООО»Висма-строй»!

Примите наши искренние поздравления с Новым 2014 годом и Рождеством Христовым!
Желаем Вам и Вашим близким здоровья, благополучия, удачи в бизнесе, надежных партнеров и успешных проектов!
Пусть в Новом году наши возможности обгоняют наши желания!
Будем рады общению и дальнейшему сотрудничеству в новом году.
С уважением, директор ООО «Висма-строй» В.Н. Лунькин

22.08.13 Нам 10 лет.
01.01.13 С новым годом!
21. 03.12 Акция на болты, гайки, шайбы, гровера! При покупке от 100кг. одного наименования продукции скидка 10%.
26.12.11 Скидки до 15% на весь ассортимент!!!
29.11.11 ООО «ВиСМа-строй» акредитована на «Белорусской универсальной товарной бирже».
13.10.11 «ВиСМа-строй» в связи с расширением производства ищет новую территорию под застройку или с готовыми помещениями, не далее 20км. от Минска.
21.09.11 «ВиСМа-строй» примет на работу:

1) Наладчика гвоздильных аппаратов
2) Разнорабочего. Высокая 3/п, дружный коллектив, соц. пакет. Запись на собеседование по телефону 8029-668-98-11 Владимир Николаевич

09.09.11 Хорошая новость для физических лиц!!! Теперь продукцию можно приобрести за наличный расчет по оптовым ценам. Консультация по телефону 017-2660845, 8029-933-44-38 (vel) Вадим.
22. 08.11 ООО «ВиСМа-строй» празднует 8 лет плодотворной работы!
19.07.11 ООО «ВиСМа–строй» представляет новое изделие для армирования монолита бетона – спиральные навивочные арматурные хомуты. Хомуты изготавливаются как одиночные, так и в непрерывной спирали с заданным шагом. Спирали хомутов изготавливаются с высокой точностью и поставляются на стройплощадку в сжатом виде.

ПРЕИМУЩЕСТВА:

— расход поперечной арматуры при армировании балок и колонн непрерывными спиралями меньше на 12-15% протим армирования отдельными хомутами.
— трудозатраты на изготовление каркасов балок и колонн на строительной площадке уменьшаются на 70%
— сопротивление структуры армирования с непрерывной спиралью на 30% превышает сопротивление при армировании отдельными хомутами
— отсутствие отходов арматуры на строительной площадке.

19.07.11 Снижение цен на сетку яч.100х100, d.3.
06. 07.11 Доставка по Минску бесплатно от 3 000 000.
16.06.11 Компания ВиСМа-Строй освоила выпуск новой продукции — гвозди шиферные 5х120 оцинкованные. Для получения информации — звоните!

Правильное крепление мауэрлата к газобетону – возможные варианты, проверенные на практике. Крепим мауэрлат к газобетонной стене, все способы Как крепится мауэрлат к газобетону

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного вверху стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, он также позволяет избежать проскальзывания и деформации блоков, что приводит к неравномерному давлению общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания, а также в распределении нагрузки на все стены.В основном для изготовления крепежа используется древесина. Оптимальный вариант – деревянный брус, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами.Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

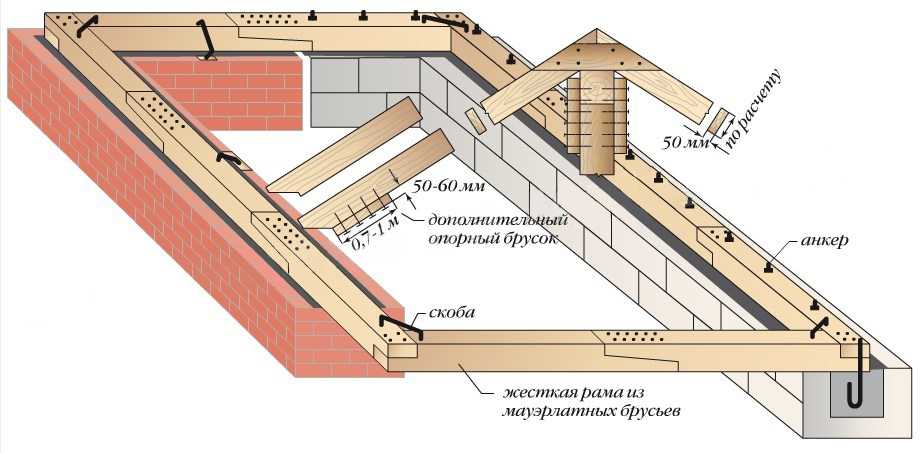

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

  • фиксация шпильками, вмонтированными в кладку;
  • крепление на основе армопояса;

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи.Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются хомуты для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерывов. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется в течение нескольких рядов к верху, при этом длина должна быть достаточной для контргайки и толщины брусков.Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на нее и закрепляются анкеры.

Особенности

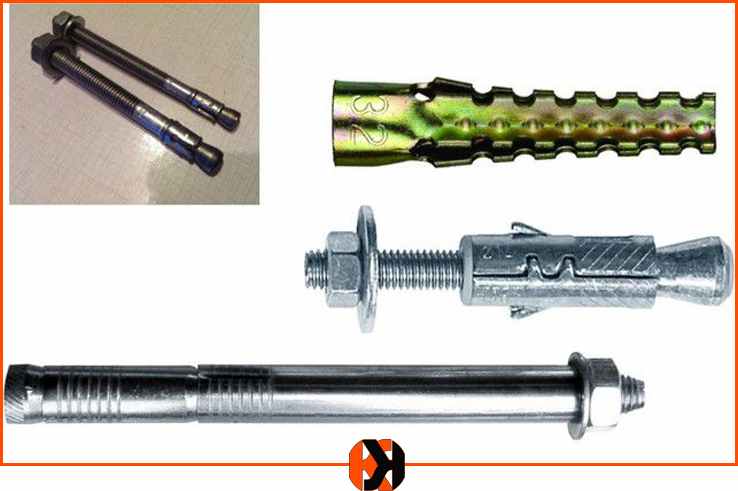

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего.В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов.В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурным воздействием и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящей сопряжения используются три технологии:

  • использование специального металлического крепежа для соединения стропил;
  • вывод балки из стен и фиксация ее пластиной;
  • создание пропила в стропильной доске и монтаж ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные строения, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность появления значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткой сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на гвозди и стальные уголки.брусом должен упираться в конструкцию мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая на долгие годы защитит дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента – мауэрлата.Мауэрлат представляет собой деревянное или металлическое крепление, которое крепится к верхней части стен. При этом она должна быть надежно закреплена.

Если строители используют металлические стропила, то возникает необходимость в двутавровом мауэрлате. Крепится к стене из газобетона без армопояса и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены здания;
  • Стропила крыши крепятся к металлическому мауэрлату.

Выбор стройматериалов

Брусья применяются при изготовлении деревянных мауэрлатов.При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать гвоздями. Это поможет создать прочную, массивную деревянную конструкцию. Важно, чтобы его размер был меньше ширины газобетонных стен. Балка должна быть закреплена на внутренней поверхности так, чтобы между внешним срезом и креплением оставался зазор в пять сантиметров.Иногда строители используют кирпичи для защитного пояса с внешней стороны стены. Перед началом монтажных работ следует предусмотреть гидроизоляцию между стенами и балками.

Виды крепления

Существуют способы, которыми можно надежно закрепить мауэрлат на газобетон. Необходимо, чтобы крепление было установлено максимально надежно – это поможет избежать смещения кровли. В строительной сфере принято закреплять элемент следующими средствами:


Гидроизоляция при монтаже

Гидроизоляция нужна между мауэрлатом и стеной здания.Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такая работа крайне важна при возведении здания, иначе в зоне соприкосновения материалов может сконденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершающим этапом монтажа.

Нюансы монтажных работ


В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать массивную деревянную конструкцию по периметру поверхности стены.В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик бруса. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что в зоне контакта деревянных балок с бетонной поверхностью происходит гниение древесины.Избежать разрушительного воздействия влаги поможет гидроизоляционный строительный материал, уложенный под мауэрлатную конструкцию. Для хорошей гидроизоляции используют два плотных слоя материала. Можно использовать рубероид или более дорогие изделия.

Кроме того, следует учитывать, что при использовании шпилек или анкеров в поверхности газобетона необходимо заранее делать отверстия. Но решить эту задачу сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что при использовании строительного уровня нельзя производить установку в ровном вертикальном положении, особенно в жидкой бетонной смеси.Поэтому сначала стоит определить, где будут располагаться болты, и насколько они будут отходить от бетона. Для этой цели специалисты используют ровную деревянную доску. На ней отмечено точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть остальные. После этого строители переносят точки непосредственно на блок, сверлят отверстия по отмеченным точкам. Затем поместите отверстия на закрепленные болты и затяните деревянный брусок гайками.С металлической проволокой работать намного проще. Для этого в бруске просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

Рабочие продевают в подготовленные отверстия металлическую проволоку, закручивая концы.

При обустройстве кровли, как крепить мауэрлат к газобетону без армопояса, начинает интересоваться очень много будущих домовладельцев, выбравших для стен газосиликатные блоки. Обязательно нужен армированный слой между крышей и основной частью дома.Но это довольно дорого, и требует достаточно времени и сил, так как достаточно трудоемко. И если есть обходной путь без ее снаряжения, почему бы им не воспользоваться? Просто надо знать, что для этого делать в первую очередь.

Как крепить мауэрлат к газобетону без армопояса, и решаться ли на этот шаг, можно только точно знать, чем вы рискуете, и насколько в результате будет безопасен ваш дом. А для этого нужно проанализировать некоторые характеристики и рекомендации.Поэтому, чтобы не быть голословными, сначала разберемся в терминах и назначении отдельных элементов конструкции.


Что такое мауэрлат


Люди, достаточно далекие от кровельных работ, очень смутно представляют, из чего состоит крыша над их головой. Загадочный термин «мауэрлат» почти никому ничего не говорит, кроме профессиональных кровельщиков. Между тем, это своеобразное ограждение, проложенное по всему внешнему периметру дома и расположенное между возведенными стенами и крышей.Его установка преследует 2 основные цели:
  • точечное распределение нагрузки , которая обеспечивается основанием стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходясь на отдельные секции, быстро приведет к просадке нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в дальнейшем — возможному ее обрушению или обрушение самой коробки дома;
  • скрепление стропил (а вместе с ними — и всей конструкции крыши) с остальной частью здания.Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий речи быть не может.
Традиционно мауэрлат изготавливают из дерева, чаще всего из просушенного бруса (причем лиственного) сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллеров, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы имеют большой вес.Во-вторых, стропильную систему тоже придется делать из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.


Зачем нужен армированный ремень?


При всех достоинствах некоторых строительных материалов, как современных, так и известных, им непременно сопутствуют и некоторые недостатки. Газосиликат, пенобетон, газобетон, ракушечник, керамзитобетон имеют главный недостаток – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, то они быстро начинают разрушаться в местах крепления. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, не стоит отказываться от армопояса. Особенно для тех, чей дом строится в сейсмоактивных зонах. Причины, по которым стоит согласиться на его оснащение (хоть и скрипя зубами), можно назвать следующие:

  • усадка характерна не только для деревянных срубов, но и других построек.Для ячеистого бетона она особенно характерна, и по стенам она часто течет неравномерно. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных подвижках грунта;
  • Армопояс
  • повышает жесткость ребра и его прочность по всей коробке дома;
  • если кто не знает, стропила оказывают на стены давление разрыва. Особенно высок он зимой, когда к весу кровли добавляется дополнительная масса снега и намерзание льда в виде сосулек (к тому же эти осадки могут значительно увеличить вес конструкции).Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
  • И все эти аргументы дополняются возможностью более надежно и просто закрепить конструкции крыши на стенах.
Чаще всего армирующий пояс изготавливают путем заливки бетона в заранее сооруженную опалубку. Второй вариант – выложить его из блоков разного происхождения. Однако он считается менее надежным.


Как обойтись без армопояса?


Если совсем нет возможности обустроить такую ​​полезную прокладку, строители могут предложить только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная в стены, во многом заменяет армирующий пояс. Ряд 3-4 до верха стены по всему периметру между газобетонными блоками заделывается отрезок проволоки. Крепить его следует, начиная с середины, а длину рассчитывают таким образом, чтобы мауэрлатного бруса хватило, чтобы дотянуться до верха стены. Для крепления элемента мауэрлата в бруске делается отверстие. Количество связок не ограничено, но в большинстве случаев оно соответствует количеству стропильных ног.


Химический анкер, также называемый клеевым, жидким, а также инъекционной массой, признан более прочным. В грубом описании он состоит из 2-х частей: металлического стержня и синтетическо-полимерной клеевой массы. Его главное отличие от механического аналога — отсутствие разрывного напряжения, создаваемого самой фурнитурой. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и расширения, тогда как химический проникает в поры газобетона, плотно скрепляя его с метизом.

Грубо говоря, в качестве прутка можно использовать даже кусок арматуры. Главное для успеха ваших начинаний – просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров – даже работайте под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили отдать предпочтение этому способу, как крепить мауэрлат к газобетону без армопояса — к химическим анкерам ничего приваривать нельзя.Сварка стержня с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ожидать от крепежа какой-либо прочности бесполезно.

Мауэрлат – это специальный деревянный, реже металлический, конструктивный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к газобетонной стене. От того, насколько точным и прочным будет соединение опоры, зависит надежность и долговечность всей конструкции.

Мауэрлат должен быть правильно выполнен из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. Если используется сырая древесина, то обязательным условием является наличие анкерной регулировочной гайки, которую впоследствии необходимо подтягивать раз в год в течение 5 лет подряд.

Редко допускается использовать для строительства швеллер или брус, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон возрастает в разы, и в основном нужны усиленные крепления, а стоимость такого проект не впишется в любые бюджетные рамки.

Направляющая по монтажу

Изначально для равномерного распределения нагрузки на каркас здания возводится железобетонный обвязочный пояс, чтобы избежать продавливания газобетона. Представляет собой бетонную ленту размерами 20х15 см, проложенную по всему периметру газобетонной стены.

Армирующий пояс сооружается по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Армирование стержнями 10 мм.
  • Установка шпилек с резьбой диаметром 14 мм, завязанных в арматурный каркас, для надежной установки мауэрлата на расстоянии 1 м друг от друга.
  • Заливка форм бетонным раствором М-200.

Важным моментом в технологии подготовки креплений является расчет количества шпилек и их расположение. Количество стропильных ног и креплений должно быть одинаковым. Их устанавливают таким образом, чтобы они не пересекались с местами соединения мауэрлата со стропильной системой.Высота выбирается с учетом размера планки плюс 4 см.

Через неделю опалубка снимается и лента готова к дальнейшим работам. Крепеж заделывается в бетон, приклеивается к арматурному каркасу, обеспечивая максимально надежное соединение. На шпильки накладывается брусок, а на последних ударами кувалды отпечатываются места крепления. Просверливаются отверстия необходимого диаметра. Мауэрлат плотно прилегает к крепежным элементам и фиксируется шайбами ​​и гайками.

Возможны варианты, когда вместо армирующего пояса собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, залитым бетонной смесью. Эта особенность характерна в основном для кирпичных стен.

Как правильно монтировать мауэрлат без армопояса?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов креплений, которые вполне реально сделать своими руками, используя:

  • стальная проволока; анкеры
  • ;
  • шпильки;
  • дюбели.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

1. Механический — с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После вкручивания элементов в основание дюбельные части расширяются в ячеистых блоках из газобетона, прочно схватываясь внутри.Отрицательной стороной этого метода является высокая стоимость оборудования.

2. Химические – используются специальные капсулы с клеем из полимерной смолы. Этот вариант более доступный. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно схватывает металлический стержень со стенкой. При этом подготовленная яма должна быть глубиной в 2-3 слоя кладки.

Химический анкер обеспечивает более прочное соединение, чем механический.Они подходят для использования в тонкостенных конструкциях, так как не дают расширения. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственным недостатком является невозможность сварки при необходимости из-за разрушения полимерной смолы под воздействием высоких температур.

Самый лучший вариант крепления без армопояса и самый простой — стальная проволока. В этом случае схема действий следующая: 3-4 ряда блоков до края стены, он складывается пополам и продевается под кирпичи так, чтобы концы свободно выходили наружу.Длину струны рассчитывают с запасом, чтобы ее хватило продеть в просверленные отверстия в бруске на расстоянии 25-30 см и максимально туго скрутить между собой. Количество лямок должно соответствовать количеству стропил.

Анкеровка применяется при отсутствии армирующего пояса, но чаще всего используется в комплексе с его конструкцией. Тогда технология монтажа будет отличаться заменой забетонированных штырей установкой анкеров с гарпунными дюбелями после схватывания раствора или стяжкой в ​​армокаркасе.

Крепление шпильками выполняется, когда конструкция и крыша небольшие и давление на опору не предполагает больших нагрузок. Самостоятельно этот процесс осуществляется с помощью болтов или специальных металлических Г-образных или Т-образных стержней длиной не менее 1 м и диаметром 8-24 мм. Такие стальные элементы заделываются в стену на 2-3 ряда кладки до верхнего края.

Важно: заглубление стержня осуществляется на величину, равную двум высотам мауэрлата.После застывания кладки надевается брус и притягивается гайками к газобетону.

Инструкция по креплению опоры дюбелями подразумевает использование деревянных дюбелей, предварительно обработанных влагозащитными средствами. Такие устройства монтируются в стену из газобетона или закрепляются под самим брусом. Мауэрлат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие указания

1.создание дополнительной оси жесткости;

2.препятствие деформации и нарушению геометрии конструкции при сезонной усадке;

3. выравнивание поверхности стен по горизонтали, например, при неровной кладке;

4. равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Выровняйте строгую вертикаль для надежной посадки. Особенно для химического способа схватывания, где после сверления необходимо тщательно очистить и промыть отверстия для лучшего схватывания реагента.В некоторых случаях сверлом создается конусообразное расширение для ввода большего количества клеевой массы и, соответственно, более прочного соединения.

Одно из важных условий: перед креплением деревянной опоры укладывается гидроизоляция из битумно-полимерного материала. Рубероид в этом случае используется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов с деревобетоном происходит активный процесс гниения деревянной составляющей. По этой причине мауэрлат рекомендуется укладывать современными гидроизоляционными материалами в два слоя.

Выполнить работы по устройству кровельной системы, надежному креплению конструкции к газобетонной стене достаточно проблематично, особенно при отсутствии должного опыта в строительстве. Поэтому подобные мероприятия, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Монтаж мауэрлата не сложный, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно.Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возлагается важная миссия при возведении крыши. Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата может производиться тремя способами, с использованием — шпилек, анкеров или стальной проволоки. Обычно способ зависит от габаритных размеров здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее склонной к усадке.

Так как деревянные лаги мауэрлата отвечают за надежную фиксацию стропильных балок, то они должны быть закреплены максимально качественно и мощно.В противном случае они не смогут нормально взять на себя часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят доски лиственных пород (чаще всего дуба). Рекомендуемый размер 10х10, больше — 15х15. Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно охватывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усушки древесины — берегите возможность его регулировки.Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют – лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армопоясом — вместе они создают
очень прочную и надежную конструкцию.Армопояс представляет собой своеобразный каркас из арматуры 12 мм, которая укладывается в специальный паз.

Что потребуется:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для поперечных пересечений армопояса

  • Бетон марки М-200

    П-образные блоки — будут вместилищем для арматуры и бетона

    П-блоки помогут выложить паз на поверхности стен, не прибегая к скалыванию газобетона – достаточно установить блоки по верхнему краю стен.

    У вас должен получиться сплошной «канав» — для этого нужно поставить по углам блоки с подпиленными сторонами.

    Затем в образовавшийся паз установите армированный ремень.

    Прикрепите к ремню якорь с резьбой, для этого используйте проволоку, а в качестве направляющей — натяните леску или толстую нить.

    Теперь можно все это залить бетоном.

    После высыхания бетона нанесите гидроизоляционный слой.

Важно: анкеры должны выступать за пределы бетона — на них вы будете ставить мауэрлат.Заливка бетонной смеси должна происходить без перерыва, так сказать, за один раз сразу нужное количество.

Несмотря на наличие других способов крепления к газобетону, использование армированного пояса не может сравниться ни с каким другим по качеству и мощности.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет сильной нагрузки на стены из газобетона.Ну или по каким-то причинам нет возможности построить армопояс. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших зданий.

Этапы работ:

    Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

    Вставьте шпильки CPT 12 в газобетон.

    Затем шпильку необходимо заполнить раствором.

    Перед установкой мауэрлата на шпильки уложите слой гидроизоляции – можно использовать рубероид, но как было сказано выше, лучше использовать более современный материал.

    Уложить брус мауэрлата на утеплитель, надвигая его на шайбы.

    Затяните гайки.

    На стыке мауэрлат стягивается скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать.Уложите бруски по краям стен, затем отпилите стропильные ноги – таким образом можно будет перенаправить распорку со стропила на брусок.

Крепление мауэрлата проволокой без армопояса

Этот способ значительно проще первых двух, но менее долговечен и прочен – он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых зданий. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то без него все происходит в любом случае.Его преимущество в том, что для работы вам понадобится только стальная проволока.

Технологический процесс:


    На этапе возведения стен при кладке газобетонных блоков проволоку необходимо просунуть между стыками кирпичей и заделать. Делать это нужно так, чтобы его середина была плотно зафиксирована в блоках. Крепление провода желательно начинать где-то за три-четыре ряда до завершения стены.

    Стальная проволока должна быть длинной. Имейте в виду, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в брусе, оплести его, а затем их нужно плотно стянуть и закрепить.Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

    Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось свободное пространство не менее 5 см.

    Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

    Гидроизоляция один из важных моментов — если ее не уложить, то между деревом и газобетоном будет образовываться влага, которая очень быстро испортит брус.

    Сырая древесина разрешена, но должна соответствовать строительным нормам.

Как видите, крепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

Как крепить мауэрлат к закладной стене? Надлежащее крепление Maurolalat к газобетону

Когда речь заходит об устройстве кровли, способах крепления мауэрлата к газобетону без армопоя, начинают интересоваться очень многие будущие домовладельцы, выбирающие для стен газосиликатные блоки.Обязательно нужна армированная прослойка между крышей и основной частью дома. Но стоит это довольно дорого, а времени и сил уходит достаточно, так как это довольно трудоемко. И если есть обходной путь, позволяющий обойтись без ее снаряжения, то почему бы им не воспользоваться? Нужно только знать, что в первую очередь за это стоит браться.

Как крепить Маурилалат к газобетону без армопояша, И решиться ли на этот шаг, можно только точно зная, чем вы рискуете, и насколько безопасным будет ваш дом.А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословным, сначала разберёмся в терминах и назначении отдельных элементов конструкции.


Что такое мауэрлат


Люди, весьма далекие от кровельных работ, могут очень смутно представлять себе, от чего крыша находится у них с головой. Загадочный термин «мауэрлат» ничего не говорит практически никому, кроме профессионалов-кровельщиков.Между тем он представляет собой своеобразную ступеньку, проложенную по всему наружному периметру дома и расположенную между возводимыми стенами и крышей. Его установка преследует 2 основные цели:
  • распределение точечной нагрузки которая имеет фундаментные стропила на все стены дома. Без такого распределения тяжесть кровельной системы, заходящая на отдельные участки, быстро израсходует на досылание нагруженных мест, трещин по толщине несущей стены, обрушение кровли, а в дальнейшем — возможное ее обрушение или обрушение сама коробка;
  • Стропильные стропилы (а вместе с ними — и вся кровельная конструкция) с остальными частями здания.Без такой фиксации конструкция будет состоять из двух отдельных частей, не образуя единого целого. Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий в данном случае речи быть не может.
Традиционно Маурылалат изготавливают из дерева, чаще всего — из высушенного бруса (и — лиственных пород) сечением 10х10 или 15х15 сантиметров. Допускаются варианты использования стальных балок или швеллеров, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно растет нагрузка на стены и фундамент, так как сами эти элементы имеют большой вес.Во-вторых, стропильную систему тоже придется выполнять из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.


Зачем еще нужен армированный ремень?


При всех достоинствах некоторых строительных материалов, как современных, так и давно известных, им непременно сопутствуют некоторые недостатки. Газиликат, пенобетон, газобетон, шеллак, керамзитобетон главный минус — хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, то они довольно быстро начинают разрушаться в местах крепления. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, отказываться от армопояса не стоит. Особенно тем, у кого дом построен в сейсмоактивных зонах. Причины, по которым стоит согласиться на его оснащение (пусть и со скрипом зубами), можно назвать следующие:

  • усадка свойственна не только деревянным спилам, но и другим постройкам.Для ячеистых бетонов она особенно характерна, а по стенам часто протекает неравномерно. Его прохождение проходит без последствий для конструкции сооружения именно благодаря наличию армирующего пояса. Он также предупреждает деформацию и при сезонных подвижках грунта;
  • Armopois
  • увеличивает жесткость ребра и его прочность по всей коробке дома;
  • если кто не знает — у стропил нет давления на стены. Особенно велик он зимой, когда к весу кровли добавляется дополнительная снежная масса и прибавляется высота сосулек (а эти осадки могут значительно увеличить вес конструкции).Армирующий пояс помогает стенам более успешно противостоять резке.
  • И все эти аргументы дополняются возможностью более надежно и просто крепить кровельные конструкции на стены.
Чаще всего армирующий пояс изготавливается путем заливки бетона в предварительно сооруженную опалубку. Второй вариант – это компоновка его из блоков разного происхождения. Однако он считается менее надежным.


Как обойтись без Армопояса?


Если обустроить такую ​​полезную прокладку категорически нельзя, то строители могут назвать только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, сплетенная при кладке стен, существенно заменяет армирующий пояс. Ряд за 3-4 до верха стен по периметру между газобетонными блоками замешивается отрезок проволоки. Крепиться он должен от середины, а длина рассчитывается таким образом, чтобы ее хватило для притягивания бруса мауэрлата к верху стены. Делается отверстие для фиксации элемента мауэрлата в брусе. Количество связок не ограничено, но в большинстве случаев соответствует количеству стропильных ног.


Химический анкер, также называемый пастообразным, жидким, а еще — инъекционной массой, заявлен как более прочный. В примерном описании он состоит из 2-х частей: металлического стержня и синтетическо-полимерной клеевой массы. Главное его отличие от механического собрата — отсутствие теплового напряжения, создаваемого метомемой. Обычный анкер держится в скрепляемом материале исключительно за счет трения и резания, химикат проникает в поры газобетона, прочно связывая его с метоменом.

В качестве стержня, грубо говоря, можно использовать даже отрезок арматуры. Главное для успеха начинаний — просверлить под анкер достаточно глубокое отверстие, слой в 2-3 кладки. Для использования химических анкеров не является препятствием повышенная влажность – по крайней мере, под водоводами. Срок службы таких светильников определен производителем в полвека.

Одинарный предел Если вы решили отдать предпочтение этому способу, как крепить мауэрлат к газобетону без армопоя — к химическим анкерам нельзя ничего приветствовать.Сварка стержня с любым другим предметом приводит к разрушению смолы, входящей в состав массы, после чего крепеж напрасно ждет какой-то прочности.

Как крепить мауэрлат к газобетону без армажей?


На сайтах производителей встречаются противоречивые утверждения относительно необходимости при возведении конструкции из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать расчетную нагрузку.Другим, наоборот, предлагается прогрессировать. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечную нагрузку. Поэтому необходимо распределить его равномерно. Если по каким-либо причинам устройство Армопоя невозможно, его необходимо использовать. Это продлит срок службы.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллера, двускатного) или дерева (бруса)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса кровли по стенам.Как правило, выполняется из деревянного бруса. Именно на мауэрлат крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Маурилалат может быть металлическим, но только если используются стальные стропила. Однако такие конструкции встречаются редко, так как стоимость конструкции возрастает в разы. Кроме того, крепление стальных деталей гораздо сложнее, чем деревянных.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревенчатую, но обязательно приточить ту сторону, которая будет ложиться к газобетону.

Стропильные ножки в точках содержимого передаются нагрузкой мауэрлата, который, трансформируясь и распределяясь, передает ее на стены.

Лучше всего выполняет эти функции дровяника.Чтобы он дольше служил, его необходимо обрабатывать антисептиками и пропитками, предотвращающими гниение и поражение насекомых. Бруссия должна полностью и равномерно закрыть стены. Между собой крепят гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауарелалат укладывают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Также допускается кладка кирпича с внешней стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Способы крепления Moerolat Мауэрлат

можно крепить непосредственно к газобетону или с помощью Армопояса. Существуют такие способы соединения деревянного бруса со стеной:

  • со стальной проволокой;
  • с использованием анкеров;
  • Стайлз.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении основным материалом для работы на мауэрлате является деревянный брус

Как закрепить стальную проволоку мауэрлата

результаты Голосовать

Где бы Вы хотели жить: в частном доме или в квартире?

Задняя часть

Где бы Вы хотели жить: в частном доме или в квартире?

Задняя часть

Стальная проволока

способна надежно закрепить Маурилалат. Он забивается в кладку на несколько рядов до верха стены. Достаточно 2-4 блоков в высоту. Необходимо закрепить середину проволоки, а ее длины — чтобы хватило не только до верха стены, но и натянуть и зафиксировать маурилалат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкерное крепление

В этом случае рекомендуется использовать Armopois. Анкеры позволяют надежно зафиксировать стропила, но создают точечную нагрузку, что крайне нежелательно для блоков из газобетона.Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит постановку стропилины.

Анкеры устанавливаются на этапе заливки. Их закрепляют в канавке, которая будет заполняться бетонной смесью с помощью проволоки. Нужно следить, чтобы якорь стоял ровно. Для этого можно дополнительно натянуть шнуры. Анкеры должны стоять строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил. Когда бетон затвердеет, они будут буквально замкнуты в нем.

Крепеж повышает несущие характеристики и повышает прочность узлов, исключает смещение стропила под действием высоких нагрузок

Для готовых армомасс с болтами, уложенными брусьями. По деревянному материалу, постукивая молотком или сваей.На брусе образовались вмятины от анкеров. В этих местах нужно просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и крепят гайками с шайбами.

Заменить полноценный Армопояс можно небольшими бетонными подушками. Их устанавливают в местах крепления Мауролата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно использовать как специальную мастику, так и простую бегунку.

С помощью металлических шпилек

Крепление Maurolalat на металлические шпильки может быть осуществлено 2-мя способами: вдохновлено стеной или бетоном залива в Аропоясе. Чтобы не ошибиться с крепежом, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлатов.Если используется хронометраж 10*10 см, то шпилька должна быть на 20 см вбита в стену или армооку.

Крепеж монтируется в стену за 1-2 ряда до конца стены. Следует учитывать, что длины шпилек должно хватить не только на блоки, но и на мауэрлат. Также должен быть небольшой запас для затяжки гаек с шайбами.

Монтаж мауэрлата не представляет сложности, но требует некоторых навыков и точных расчетов. Компетентный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, на что и как лучше монтировать Маурилалат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяют особое внимание — на него возлагается важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливается брус, а к ним крепятся стропильные ноги – таким образом нагрузка равномерно распределяется по стенам дома.

Maurelated может быть закреплен тремя способами с помощью — шпилек, анкеров или стальной проволоки. Как правило, метод зависит от общего размера здания или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армоплеуа. Тогда конструкция будет идеально прочной и жесткой, менее подверженной усадке.

Так как деревянные лаги Мауролата отвечают за надежную фиксацию стропильных балок — они должны быть максимально высокими и мощно закрепленными. В противном случае они не смогут нормально принять часть нагрузки.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят брусья лиственных деревьев (чаще всего дубов). Рекомендуемый размер 10х10, можно больше — 15х15. Обязательно обработайте древесину антисептическим средством для защиты от гниения. С помощью прямого замка и дополнительных гвоздей для надежности скрепляют маурилалат между собой, равномерно покрывая верх стен.

ВАЖНО: Бывает, что приходится брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет каждый год подтягивать анкерную гайку из-за частой усушки древесины — будьте осторожны возможности его регулировки. Со временем это станет необязательным.

Перед установкой Маурилалат верх стен следует покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены дерево начнет портиться.Для этого можно использовать обычный бегун, но современные строители все же не рекомендуют – лучше выбирать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Анкеры

Именно это крепление используется с Армопоясом — вместе они создают
Очень прочная и надежная конструкция. Армопояс представляет собой своеобразный каркас из 12 мм арматуры, который укладывается в специальный желоб.

Что потребуется:

    Арматура толщиной 10-12 мм для создания каркаса.

    Стержни толщиной 6 мм, для поперечного пересечения Армопояс

  • Бетон марки М-200

    П-образные блоки — закроются под арматуру и бетон

    П-блоки помогут разместить паз на поверхности стен, не прибегая к обводке газобетона — достаточно установить блоки по верхнему краю стен.

    У вас должен быть сплошной «ров» — для этого по углам нужно ставить блоки с подпиленными сторонами.

    Затем в получившийся желоб установите армированный пояс.

    Прикрепите к ремню якорь с ниточным ремнем, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

    Теперь можно залить все это бетоном.

    После высыхания бетона нанесите гидроизоляционный слой.

Важно: Анкеры должны работать для бетона — на них вы наденете Maurylalat. Заливка бетонной смеси должна происходить без перерыва, так сказать, за один подход сразу нужного количества.

Несмотря на наличие других способов крепления газобетона, использование армированного пояса не сравнится ни с каким другим качеством и мощностью.

Металлические шпильки — там, где уместно такое крепление

Этот вариант хорош для очень небольших домов или других строений, где нет большой нагрузки на стены из газобетона. Ну или по каким-то причинам не получается построить Аропуа. В остальных случаях металлические шпильки довольно слабы и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для монтажа Мауролалата на стены больших зданий.

Этапы работ:

    Для вставки шпилек в газобетон необходимо просверлить в нем отверстия с расстоянием в полтора метра.

    Вставьте шпильки CPT 12 в газобетон.

    Затем шпилька должна быть влита в раствор.

    Перед установкой шпилек мауэрлата установите гидроизоляционный слой — можно сослаться на бегун, но как было сказано выше, лучше использовать более современный материал.

    Утеплитель укладывается мауэрлатным брусом, сажая его на шайбы.

    Нажмите на гайки.

    Местами мауэрлат стянут скобами.

ВАЖНО: Бывает, что во время работы уже есть филоны — их лучше удалить. По краям стен поставить бруски, затем защипнуть стропильные ноги – таким образом можно будет перенаправить пространство от стропила к брусу.

Крепление мауэрлата проволокой без армопояса

Этот способ намного проще первых двух, но менее стойкий и прочный – он хорошо подходит там, где нужно быстро крепить мауэрлат к газобетону.Используется при возведении небольших простых построек. Если система Армопояс устанавливается методом со строительными шпильками, то при необходимости все происходит без нее в любом случае. Его преимуществом можно считать то, что для работы вам понадобится только стальная проволока.

Технологический процесс:


    На этапе возведения стен при кладке газобетонных блоков необходимо замазать проволоку между стыками кирпичей, и наверстать. Делать это нужно так, чтобы его середина была прочно зафиксирована блоками.Провода желательно начинать монтировать где-то за три-четыре ряда до конца стены.

    Стальная проволока должна быть длинной. Учтите, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие бруска, встряхнуть его и затем нужно плотно стянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, принимая на себя часть нагрузки от стен.

    Не забывайте, что крепление мауролалата должно происходить таким образом, чтобы между брусками и внешним краем стены оставалось свободное пространство не менее 5 см.

    Деревянные доски нужно хорошо отшлифовать, чтобы не было трещин и сколов.

    Гидроизоляция является одним из важных моментов – если ее не замостить, между деревом и газобетоном образуется влага, и она очень быстро испортит брус.

    Допускается «сырая» древесина, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так сложно, как может показаться на первый взгляд.Но в любом случае стоит проконсультироваться с опытным строителем.

Видео

При обустройстве кровли одним или несколькими стержнями требуется установка стропильной системы. Однако укладывать стропила прямо на стены нельзя — для этих целей используется мауэрлат, перераспределяющий нагрузку. Если стены здания возводятся из такого пористого материала, как газобетон, уложить армирующий пояс под мауларлат не всегда возможно. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армопояша различными методами, подробно опишем технологию и тонкости этого процесса.

Что нужно мауэрлату

Итак, мауэрлат – очень важный элемент конструкции, принимающий на себя основной вес стропильной системы и равномерно распределяющий его по всей плоскости несущих стен. Как правило, изготавливается из аналогичного стропилам материала – чаще всего из деревянного бруса. Однако для стальной стропильной системы потребуется маурилалат из диодава или швеллера.

Для изготовления Мауролалата используются такие материалы:

  • Брукс из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм.В этом случае можно брать древесину лиственных пород, прошедшую антисептическую обработку. Бар укладывается по периметру здания. Стыковка бревен замковым способом или гвоздями. Деревянные каркасы для крыш чаще всего выделяют в частном строительстве.
  • Прокатные профили — двутавры в виде буквы Н или швеллеры в виде буквы n используются незначительно. При этом высота стальных профилей может варьироваться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он выполняется на поверхности стен.Способов крепления мауэрлата к газобетону может быть несколько. После закрепления этого элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и препятствует строповой системе в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен. Однако для снижения себестоимости и трудозатрат существуют методы, как крепить мауэрлат без армопояса.Также стоит знать, нужен ли мауэрлат перед Армопоясом, в чем его преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауролата должно быть не менее 30-50 см, чтобы подкровельное пространство хорошо вентилировалось, а также был обеспечен доступ к лопнувшим конструкциям для профилактики и ремонта.

Способы крепления к газобетону

Стоит отметить, что укладка мауэрлата на газобетон намного сложнее, чем, скажем, на кирпичную стену.Его обычно размещают с отступом от внешнего края стены на 5 см.

Элементы можно использовать для укладки и крепления Maurolalat:

  • стальная проволока;
  • анкерные болты
  • ;
  • химические анкеры
  • ;
  • Шпильки
  • из стали.

Фиксация мауэрлата на армирующий пояс или на кирпичную стену выполняется с помощью анкерных болтов.


После того, как брус установлен, его притягивают стропильной ногой и грунтуют стальным витым сечением 3 мм.На 6 см ниже планки нужно установить короткую, на которой будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обмотать внахлест плиты.

Если речь идет о кровле сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуется выполнять вообще на ленточный бетонный пояс. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Всплески из Мауролалат фиксируются с помощью косой ленты с дальнейшей фиксацией на гвозди или болты.Дополнительную жесткость угловым соединениям придают скобы или стальные пластины.

Запорный мауэрлат с проволочной аппликацией

Перед заговором мауэрлата на газобетон стальной проволокой его необходимо предварительно закрепить в толще стены. Делать это нужно во время кладки последних рядов газоблоков – под них укладывается проволока.

Методика установки таким образом выглядит так:

  1. За пару рядов до окончания кладки между блоками укладывают скрутку из нескольких более тонких проволок, сечением 6 мм.
  2. В толще кладки в этом случае будет размещаться центральный отрезок проволоки, а концы будут свисать по обеим сторонам кладки. Длину концов сделайте такой, чтобы их хватило на рыхлое облако вокруг штанги.
  3. Отрезков проволоки должно хватить для обвязки всех стропильных ног.

Как застегнуть шпильки

Крепление мауэрлата к газобетону без армопояса на шпильках целесообразно только в тех случаях, когда в домах небольшой площади планируется использовать легкие кровельные материалы.Следовательно, ожидаемая нагрузка на стены будет небольшой.

Кроме того, в данной ситуации армопоясом будет служить сам мауэрлат-брус. Хотя существуют противоречивые мнения о таком виде монтажа мауэрлата на газобетон, все же практика показывает, что он вполне пригоден для жизни. Этот прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы потребуются опоры:

  • металлические шпильки СРТ-12, которые еще называют «лобби-хвост»;
  • брус из бруса сечением 20×30 см – хотя толщина зависит от размера элемента постройки.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей длине несущей стены в верхней ее части выносное сверло на расстоянии 100-150 см.
  2. В готовые отверстия вставляют шпильки для мауэрлата, и фиксируют их несменным раствором или цементным молочком.
  3. На стену из блоков уложена гидроизоляция из двойного слоя резиноида. В местах расположения шпилек в материале прокалывают отверстия так, чтобы он плотно охватил поверхность металла.Этот этап позволяет защитить древесину от гниения из-за воздействия влаги.
  4. Далее в мауэрлате просверлите углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь на шпильки надевают мауэрлатный брус и фиксируют гайками с шайбами.
  6. После установки брусков заклинившие торцевые части стягиваются металлическими скобами.
  7. Далее выполняется установка непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки монтируются в армирующий пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смеси в опалубку шпильки устанавливаются под армоомы с шагом до 1 м.
  2. Закрепите их на каркасе вязаной проволокой или пластиковой стяжкой.
  3. Выровняйте расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками заливается цементным составом.
  5. После полной заливки армирующего пояса на выступающие шпильки надевается мауэрлатный брус и затягивается его гайками.
Применение химических анкеров

Под химическим анкером подразумевается жидкая инъекционная масса на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще Мауролалата.

Преимуществом этого материала является отсутствие возбуждающего напряжения, благодаря чему хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали врезкой дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.


Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке просверлить углубление под анкер. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Пыль и мусор удаляют из ямки, например, пылесосом.
  3. Клеевой состав заливается в отверстие.
  4. Далее в клей вставляется металлический стержень с резьбой — шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такая застежка прочнее механической.

Монтаж мауэрлата для кровли на стену из газобетона жидкими дюбелями имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Благодаря полимерной структуре клея этот способ фиксации широко используется на кромках стен, где есть риск брызг блоков.
  • Химический анкер характеризуется хорошей химической стабильностью.
  • Даже сырая погода и мокрая поверхность куртки не мешают установке этих застежек.
  • Монтаж кровли Maurolalate на газобетонные блоки можно производить без заливки армоматериала, так как надежность крепления химического анкера значительно выше, чем механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются проемы меньшей глубины, чем в случае механических анкеров – там глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим методом, нельзя проводить сварочные работы — перегрев металлического стержня приведет к нарушениям полимерной структуры материала, от чего он потеряет прочность.

Крепление на анкеры механического типа без армопояса

Наконец, последний способ крепления Maurylalat к газобетону – использование традиционных механических анкерных болтов.

Анкер состоит из:

  • внутренний стальной стержень с резьбой;
  • Внешний корпус — распорная часть механизма.


Принцип действия анкера заключается в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким образом, болт прочно фиксируется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен укладывают брусья.
  2. По длине бруса с шагом в 1 м делаются отверстия для крепления болтов. Обратите внимание, что анкеры обязательно бьют по углам здания и расположению двух сегментов бруса.
  3. Специальный бур через проложенный мауэлалат в газоблоке делается отверстием на глубину анкерного ввода. При этом глубина проема должна быть не менее толщины 2-3 рядов кладки.
  4. Анкерный болт вставляется в углубление.Желательно использовать изделия длиной не менее 50 см и резьбой м 12-14.
  5. В конце болт надевают на шайбу и максимально плотно затягивают гайку. В результате сжатия корпус анкера сжимается и разрезает материал. Так болт надежно фиксируется в толще стены.

Для непосвященного в капитальное строительство пользователя маловероятно, что такое Маурылалат, какую роль он играет в строительстве зданий и тд.Поэтому вопрос о том, как выносится мауэрлат на газобетон, вообще неправильно понимается.

Однако использование такой технологии является решением актуальным и весьма эффективным. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Нужно еще упомянуть более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без арможуа, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки.Это крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли для крепления стен из Слог-блока Мауролалат можно использовать облегченный метод – металлические шпильки, прошнурованные в стене. Это стальной крепеж в виде болтов на основе квадрата со сторонами более 5 см.

Если при осуществлении кладки шлакоблока в стену шпильки перемешаны, то их необходимо устанавливать в один или два ряда до верхнего края.Шипов должно быть достаточно, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата со шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо рассчитать крепления и их расположение. Если вам нужно закрепить мауэрлат к газоблоку без армопоя, то подойдет первый вариант – стальная проволока.

что это за элемент конструкции крыши?

Дом построен, стены возведены, устройство крыши установлено.Крыша является одним из основных конструктивных элементов дома, на нее ложатся нагрузки и воздействие неблагоприятных погодных условий. Чтобы кровля была прочной и долговечной, необходимо правильно ее установить. Это зависит от многих факторов. Например, в районах, где выпадает большое количество осадков, необходимо строить крыши с уклоном 45° и более, чтобы на ней не задерживалась вода и снег. В местности, где преобладают сильные ветры, нежелательно проектировать пандусы.Крыши могут быть разнообразными, но они должны отвечать всем требованиям безопасности, быть прочными и красивыми.

Многие строители знают, что важной составляющей кровельной конструкции является мауэрлат, что это брус, на основе которого держатся стропила. Этапы возведения конструкции следующие: сначала устанавливается мауэрлат, затем стропила, затем установка конькового прогона, затем укладка подкосов и раскосов, после чего идет поворот диагональных связей.К конструкции стропил прибивается распорка, на нее укладывается обрешетка, далее паро- и гидроизоляция, затем кровля.

Как монтировать мауэрлат?

При устройстве кровли применяется такой элемент, как мауэрлат. Что это такое, знают далеко не все. Ответ прост: это конструктивный элемент, соединяющий конструкцию с ферменной конструкцией. Под мауэрлатом понимается также деревянный брус сечением 100×150 (150×150) мм или доска (50×150). От того, насколько прочен мауэрлат, будет зависеть прочность кровли: что это такое, понять довольно просто.Это элемент, распределяющий нагрузку по несущей стене от стропильной конструкции. Так, для строения крыши используются различные породы древесины, и она достаточно тяжелая. Мауэрлат распределяет нагрузку равномерно, и это позволяет в дальнейшем не беспокоиться о стенах дома. Они простоят много-много лет и не доставят проблем при эксплуатации.

Как происходит крепление стропил к мауэрлату?

Может происходить двумя способами — с жестким и скользящим креплением.Выбор метода зависит от того, какая стропильная конструкция. При жестком креплении происходит следующее: запилы делаются на стропильные ноги не более чем на четверть ширины стропил, а ступни плотно укладываются в мауэрлат. Если кладка ведется в лиственных породах, возможна кладка шипом. Во всех случаях соединение дополнительно укрепляется уголками или скобами. Накладное крепление используется в случае возможной усадки конструкции, ведь тогда будет нарушена целостность конструкции.Стропила к мауэрлату присоединяются металлическими деталями. Стропила укладываются на мауэрлат и могут свободно перемещаться в продольном направлении, а верхние концы стропильных ног связываются шпилькой.

И еще важный совет. Обязательно обработайте все деревянные конструкции антисептическими и противовоспалительными средствами, а при необходимости сделайте это дважды. И тогда вы сможете избежать многих проблем в будущем. Дом порадует ваших близких. Теперь вы знаете, что при строительстве крыши не обойтись без такого элемента, как мауэрлат, который является очень важной составляющей, от которой зависит прочность кровли.

Стропильная система

и ее виды. Устройство стропильной системы

Стропильная система является каркасом крыши. Именно она отвечает за прочность кровли, ее надежность и устойчивость к нагрузкам. При самостоятельном строительстве дома необходимо знать, как правильно сделать узлы крепления стропильной системы, чтобы крыша была надежной и безопасной.

Устройство стропильной системы

Стропильная система состоит из множества элементов, каждый из которых выполняет свою задачу.

  • Мауэрлаты отвечают за распределение нагрузок на стены. Эти балки принимают на себя вес всей крыши и ложатся на стены.
  • стропильные ноги – это наклонные балки, которые создают необходимый угол наклона крыши.
  • Прогоны — это горизонтальные перекладины, удерживающие ноги вместе. Различают коньковый прогон, расположенный вверху, и боковые, расположенные со склонами.
  • Затяжки расположены горизонтально и не дают разойтись стропильным ногам, образуя с ними жесткие треугольники.
  • Стойки и подкосы (стропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги. Они отдыхают на кроватях.
  • Лежачий — горизонтальный брус, расположенный под коньком; на него опираются стойки и подкосы. Задача лежа — перераспределить точечную нагрузку со стоек.
  • Конек – место соединения скатов крыши.
  • Обшивка — брусья или доски, набиваемые перпендикулярно стропилам. На него укладывают рубероид. Задача ящика – распределить его вес.
  • Свес — удлиненный край ската, защищающий стены от атмосферных осадков. Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы – кобылки.

Устройство стропильной системы показано на рисунке.

Также в устройстве крыши различают стропильные фермы. Это сплошной узел, состоящий из стропильных ног, растяжек, стоек и подкосов (раскосов, раскосов). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной.Какой тип фермы выбрать, зависит от размеров дома. Если расстояние между стенами 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м применяют трапециевидные или сегментные фермы. Если ширина здания больше (до 36 м), то применяют многоугольные фермы.

Основными узлами крепления стропильной системы крыши являются балка, конек и мауэрлат.

Типы стропильных систем

Стропила могут быть висячими и наслонными.

Висячие опираются на стены и создают распорки. Для ее уменьшения в основании стропил делаются затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов применяются для домов шириной не более 17 м. В зависимости от ширины здания располагают их по-разному.

Если ширина дома не более 9 м, то стропила опираются на вертикальный брус — так называемую бабку. Она под коньком.

При ширине дома от 9 до 13 м дополнительно устанавливаются подкосы, которые одним концом упираются в стропильные ноги, а другим в бабки.

При ширине дома 13-17 м применяют две вертикальные стойки, соединенные вверху ригелем (фитингом), как на рисунке.

Наклонные стропила опираются на несущую стену или колонны внутри здания. При этом методе стропила имеет три и более точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и отличается большей прочностью; он используется для зданий большей ширины. Такие крыши можно устраивать по-разному, в зависимости от расположения внутренних стен они могут быть симметричными или несимметричными.

Способы соединения частей стропильной системы

Для соединения деревянных элементов между собой для укрепления узлов применяют гвозди, болты, шпильки, а также металлические пластины и уголки. Дополнительно применяют деревянные бруски или дощечки.

Способы крепления:

  • зубья в шип
  • зубья в упор
  • упор на конце ригеля.

Применение металлических креплений не снижает несущей способности, так как не требуется их врезка, в отличие от крепления, например, методом зубьев в шип.

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил используют различные уголки, скобы, монтажную перфорированную ленту, пластины, болты с гайками или саморезы.

Крепление мауэрлата

Если стена бетонная, то в ее верхней части делается армированный пояс жесткости, в котором предусмотрены шпильки. К ним будет крепиться мауэрлат.

Стропила к мауэрлату могут крепиться двумя способами: жестким и скользящим.

Первый способ более популярен.Для крепления используйте специальные уголки с опорной планкой. Существует несколько способов крепления стропила к мауэрлату.

  • Каждое стропило прибивается тремя гвоздями: два из них должны пересекаться, а третий располагаться вертикально.
  • Крепление скобой: один конец забивается примерно в середину опорной балки, а другой поворачивается на 90 градусов и забивается в стропило.
  • Крепление катанкой: хомут изготавливается из проволоки, сложенной в 4 ряда, с помощью которой стропила прикручивается к балке.Вместо проволоки также используется специальная перфорированная лента. Иногда этот метод используется в дополнение к другим методам крепления.
  • С помощью уголков: уголок прикручивается саморезами к мауэрлату и стропильной ноге. Лучше использовать уголки с двумя рядами отверстий и ребрами жесткости.

Недостатком жесткого метода является то, что при осадке здания возможно повреждение стен. Поэтому жесткое крепление применяют в кирпичных постройках.

Скользящий способ подразумевает соединение стропил с мауэрлатом такими креплениями, которые не препятствуют их перемещению в определенных пределах.Этот метод используется в деревянных постройках, которые могут оседать. С помощью специальных способов крепления можно добиться того, что стропило будет иметь одну, две или три степени свободы. В последнем случае используется специальный шарнир.

Одна степень свободы означает, что стропило может поворачиваться по кругу. В этом случае они крепятся одним гвоздем или шурупом. Двумя степенями свободы являются круговое вращение и горизонтальное перемещение. Для этого стропила крепятся к мауэрлату металлическими скобами.Также используются специальные уголки-салазки.

При скользящем соединении в небольших зданиях с не очень тяжелой кровлей крепление производится без вырезов. Если здание большое, этот узел рекомендуется делать с запилом на стропильной ноге.

Важно! Запил вырезают на стропилах, а не на мауэрлате, чтобы не повредить и не ослабить брус.

При этом фиксация может быть как жесткой (с упором на балку), так и подвижной (зубом наружу).Иногда вместо выпиливания зуба используют дополнительный брусок.

Соединение конька

После закрепления стропильной ноги на мауэрлате переходят к месту крепления конька. Это соединение может быть выполнено тремя способами: встык, в коньковый прогон и внахлест.

Для крепления встык стропила подпиливают в верхней части под углом, равным скату крыши, и соединяют гвоздями (150 мм), вбивая их в верхние плоскости стропил, так, чтобы гвозди введите конец противоположного стропила.Для прочности крепится металлическая пластина или деревянная пластина, которая также прибивается гвоздями или крепится болтами.

При креплении к коньковому прогону между стропилами дополнительно укладывают коньковый брус (прогон), этот способ более трудоемкий.

При креплении внахлест стропила, расположенные на противоположных сторонах, накладываются друг на друга внахлест и соприкасаются боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

Балочный узел

Стропила крепятся к балкам следующим образом.Основная задача крепления – предотвратить скольжение стропил вдоль бруса, поэтому используются различные приемы.

  1. В пятке стропила необходимо выпилить зуб и шип, а в брусе вырезается упор соответствующего размера.
  2. От свисающей кромки балки место крепления должно быть на расстоянии 25-40 см.
  3. Глубина монтажной втулки должна составлять 1/4–1/3 толщины балки.
  4. Вместе с зубом вырезается шип, препятствующий смещению стропила вбок.Такое соединение называется «зуб с шипом и упором».

Если крыша более пологая (угол ее наклона менее 35 градусов), то стропила крепятся таким образом, чтобы площадь их контакта с брусом увеличивалась. Тогда воспользуйтесь следующими способами:


При создании стропильной системы для крыши важно помнить следующее.

  • Все деревянные элементы перед монтажом обрабатываются антисептиком и огнеупорным составом.
  • Толщина любой деревянной детали должна быть не менее 5 см.
  • Стропила без стоек и подкосов не изготавливаются длиннее 4,5 м.
  • Мауэрлат должен располагаться строго горизонтально.
  • Стойки и подкосы рекомендуется делать максимально симметрично.
  • В расчетную стропильную систему нельзя добавлять элементы — это может привести к появлению нагрузок там, где они не нужны.
  • На стыке дерева с каменной (кирпичной) кладкой необходима гидроизоляция.

Правильно изготовленная стропильная система – залог надежности кровли. Именно стропила принимают на себя весь вес кровельных материалов и противостоят ветровым нагрузкам. Поэтому очень важно построить стропильную систему с соблюдением технологии.

Стропильная система — часть конструкции крыши, внешняя сторона которой опирается на несущую конструкцию. Включает в себя обрешетку и стропильную систему. Треугольник, лежащий в основе этой системы, должен быть жестким и наиболее экономичным конструктивным элементом, содержащим узлы крепления стропил крыши.

Основные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы крыши показаны на рис. 1. Подразумевают наличие стропильной ноги (мауэрлат — 1), стропильной ноги (коньковый прогон — 2), стойки (затяжки — 3). Конструкция стропильной системы является основным несущим элементом крыши.

Все крепежные элементы крыши должны иметь достаточную прочность, чтобы исключить значительную степень риска, связанного с обрушением крыши. Последствия ошибки, допущенной при соединении элементов, могут быть самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы крыши: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Сначала на мауэрлат устанавливаются стропила, если в здании кирпичные стены. Аналогичные узлы предусмотрены и для бетонных блоков, тогда необходимо создать железобетонный пояс жесткости, и в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен быть более 14 мм.Вершина шпилек должна быть оснащена специальной резьбой.

Мауэрлат сверлят, делая отверстия, которые необходимы для крепления к нему элементов. Каждое из отверстий должно быть такого же размера, как диаметр шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают и затягивают по гайке, что обеспечивает прочность соединения мауэрлата со стеной. Стропила должны быть соединены с мауэрлатом таким образом, чтобы не ослаблялась их несущая способность.

Описание основных креплений для монтажа стропильной системы

Если при строительстве дома использовалось оцилиндрованное бревно или брус, то армопояс создавать не нужно. производят по верхнему брусу или по стеновому бревну. Для этого в соединениях мауэрлата со стропилами используются различные способы врубки (врубки).

Каким крепежом крепятся металлические стропила:

  1. Пластины.
  2. Крепеж ЛК.
  3. углов.
  4. Кронштейны WW.
  5. Саморезы.
  6. Разновидности уголка КР.
  7. Проволочные стяжки.
  8. Лента монтажная перфорированная ТМ.
  9. Болты с гайками.
  10. Кронштейны WW.

Если при соединении стропил с мауэрлатом используются скобы, то они не врезаются в стропила, что способствует усилению несущей способности. Обычно производятся металлические скобы, причем металл оцинкован и имеет толщину 0,2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применить крепеж ЛК можно путем создания узлов крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкцию крыши. Крепление ЛК крепится к дереву, как и кронштейны, за исключением использования анкерных типов болтов.

Лента перфорированная монтажная позволяет усилить соединительные узлы в конструкции кровельных систем. Его используют не только для создания более прочных узлов, но и для усиления элементов дополнительного применения с целью придания жесткости или прочности системе в целом.Крепят перфорированную монтажную ленту с помощью шурупов или гвоздей, поэтому ее используют для укрепления конструкции стропильной системы любой крыши, целостность которой не будет нарушена.

При использовании уголков КР и их различных модификаций места крепления усиливаются, чтобы они могли эффективно участвовать в соединении мауэрлата и стропил. Обеспечение соответствующей прочности стропильным узлам допускается при использовании уголков, улучшающих несущие характеристики стропильной конструкции.

Применение соединительных элементов из металла не связано с врезкой уголков в стропильную систему. Это не вызовет снижения несущей способности кровельной системы. Можно использовать уголки для соединения с помощью шурупов или гвоздей, выступы которых напоминают ерш.

Как связаны узлы в коньковой части?

Различают три основных вида крепления в коньковых частях кровельной системы:

  1. Соединение встык.
  2. Крепление на основе конькового прогона.
  3. Перекрытие конькового стыка.

С целью крепления при первом способе коньковая часть отрезается от верхнего края под углом, равным углу ската крыши. Затем упирается в необходимое стропило, которое также должно быть спилено под углом, но с противоположной стороны крыши. Для обрезки углов иногда используется специальный шаблон.

Гвозди для соединения стропил под коньком должны быть размером 150 мм и более, их понадобится два.Каждый гвоздь вбивается в стропила вверху стропила под соответствующим углом. Острый конец гвоздя обычно входит в срез стропила с противоположных сторон. Усиления конькового соединения можно добиться, прикладывая к нему сбоку металлическую пластину или деревянную накладку так, чтобы ее достаточно было стянуть болтами или гвоздями.

Соединение вторым способом, то есть через коньковый прогон, связано с усилением стропил на коньковом брусе.Прогон – это одна из дополнительных опорных балок или балок, являющаяся опорой для стропил. Он располагается параллельно коньку или мауэрлату. Способ отличается от предыдущего тем, что между стропилами укладывается коньковый брус, которые подпиливаются под углом, что является трудоемким процессом, поэтому этот способ используется реже.

Более распространенный способ аналогичен первому, но отличается тем, что крепление осуществляется внахлест, а метод соединения не используется. Стропила должны соприкасаться торцами, а не боковыми поверхностями.Стропила следует стянуть болтом или шпилькой, гвоздями. Это соединение используется многими мастерами на практике.

В целом возможна установка стропил на мауэрлат путем создания конструкций для стропильных систем, которые являются распорными или нераспорными. Это определяет выбор соответствующего способа соединения мауэрлата и стропил, которые можно аналогично укрепить коньку.

Основные недостатки при установке узлов крепления стропильной системы

Проблема выбора способа крепления стропильной системы к конструкции здания очень важна при создании узлов крепления.Часто при создании узлов мауэрлат служит опорой для стропил. Крепление мауэрлатной балки осуществляется «намертво» с помощью анкерных болтов к армированному поясу жесткости.

Возможный недостаток – незаанкеренный пояс жесткости, что может привести к опрокидыванию мауэрлатной балки и устойчивости стропильной системы крыши. Происходит расшатывание кровли, и крыша сползает вниз. Из-за неправильного размещения анкерных болтов или неправильно выполненных отверстий крепление перестает быть эффективным.

Если гайки накручивать на болты с перетяжкой, то узел крепления становится хрупким и подвержен быстрому разрушению. В этом случае для создания точки крепления иногда используется скручивание проволоки.

При возведении стропильной системы следует соблюдать сохранность стыков.

Например, если стропильная конструкция совмещена с перекрытием без учета несущей способности мансардного этажа, то это наиболее опасный момент, который может привести к разрушению здания.

Если затяжка изменена на сборную железобетонную балку перекрытия, рассчитанную на изгиб, то применение сборных железобетонных балок должно быть эффективным за счет их жесткой фиксации в армированном поясе жесткости перекрытия, который устраивается с помощью арматурного каркаса. Его ось должна идти в том же направлении, что и действующие силы.

В то же время наличие недостатков в процессе создания стропильной системы, представляющей собой несущую деревянную конструкцию перекрытия, часто возникает из-за непонимания функций, выполняемых затяжкой и ригелем во всей системе кровли.Затяжка отличается от ригеля тем, что она продольная, а ригель – поперечная балка.

Конструкция стропильной системы связана с созданием распорной системы, работающей по принципу расхождения в нижней части плоскостей, что происходит под действием не только собственного веса, но и нагрузки, приходящейся на линия пересечения плоскостей, которой должна помешать поперечная балка, то есть затяжка.

Приступая к устройству кровли, следует выяснить все моменты, связанные с допущением тех или иных ошибок, возникающих при выполнении работ по монтажу стропильной системы.Устройство крыши дома связано с возможными трудностями и недостатками, не позволяющими достичь цели.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые в совокупности называются стропильной системой. За многовековую историю видов и способов его организации накопилось немало, и каждый имеет свои особенности в построении узлов и разрезов. Подробнее о том, какой стропильной системой может быть двухскатная крыша и как должны крепиться стропила и другие элементы системы, поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двускатная крыша представляет собой треугольник. Он состоит из двух прямоугольных наклонных плоскостей. Эти две плоскости соединяются высшей точкой в ​​единую систему коньковой балкой (прогоном).

Теперь о компонентах системы и их назначении:

  • Мауэрлат — балка, соединяющая крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бортовой или коньковый) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, соединяющая противоположные стропильные ноги. Служит для повышения жесткости конструкции и компенсации разрывных нагрузок.
  • Грядки — брусья, расположенные вдоль мауэрлата. Перераспределить нагрузку с крыши.
  • Боковые прогоны — опора для стропильных ног.
  • Стеллажи — передача нагрузки с прогонов на станины.

Кобылка все еще может присутствовать в системе. Это доски, которые удлиняют стропильные ноги, образуя свес. Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы крыша заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериала в 6 метров для этого зачастую недостаточно. Заказывать нестандартное очень дорого. Поэтому стропила просто наращивают, а доски, с помощью которых это делается, называют «кобылками».

Конструкций стропильных систем довольно много. В первую очередь они делятся на две группы – с наслонными и висячими стропилами.

С висячими стропилами

Это системы, в которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и подкосной системы ее можно увеличить до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости в установке мауэрлата, а это упрощает монтаж стропильных ног: не нужно делать пропилы, достаточно скосить доски.Для соединения стен и стропил используется вагонка – широкая доска, которая крепится на шпильки, гвозди, болты, ригели. При такой конструкции компенсируется большая часть распирающих нагрузок, воздействие на стены направлено вертикально вниз.

Типы стропильных систем с висячими стропилами для различных пролетов между несущими стенами

Стропильная система двускатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.Для такой стропильной системы можно не рассчитывать угол наклона: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при такой конструкции стропила испытывают значительные нагрузки на изгиб. Для их компенсации либо берут стропила большего сечения, либо подрезают коньковую часть таким образом, чтобы частично их нейтрализовать. Для придания большей жесткости в верхней части с двух сторон прибиваются деревянные или металлические пластины, которые надежно скрепляют вершину треугольника (тоже см. не на фото).

На фото также показано, как нарастить стропильные ноги для создания свеса крыши. Делается выемка, которая должна выходить за линию, проведенную от внутренней стенки вверх. Это необходимо для смещения места разреза и снижения вероятности поломки стропила.

коньковый узел и крепление стропильных ног к подкладной доске при простом исполнении систем

Для мансардных крыш

Вариант с установкой ригеля — используется при . В данном случае она является основой для подшивки потолка помещения снизу.Для надежной работы данного типа системы вырез ригеля должен быть бесшарнирным (жестким). Лучший способ- полупанель (см. рисунок ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание, что в этой схеме присутствует мауэрлат, а стропильные ноги должны выходить за пределы стен для повышения устойчивости конструкции. Для их закрепления и стыковки с мауэрлатом делается вырез в виде треугольника. В этом случае при неравномерной нагрузке на скаты крыша будет более устойчивой.

При такой схеме почти вся нагрузка ложится на стропила, поэтому их надо брать большего сечения. Иногда поднятую затяжку усиливают подвесом. Это необходимо для предотвращения его провисания, если он служит опорой для материалов обшивки потолка. Если затяжка короткая, ее можно закрепить по центру с обеих сторон досками, прибитыми к гвоздям. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае также достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливаются передняя бабка и подкосы. Эта конструкция имеет высокую жесткость, так как компенсируются нагрузки.

При таком большом пролете (до 14 метров) сделать цельную затяжку сложно и дорого, т.к. она делается из двух балок. Соединяется прямым или косым срезом (рисунок ниже).

Для надежной стыковки место соединения усилено стальной пластиной, закрепленной на болтах.Его размеры должны быть больше размеров пропила — крайние болты вкручиваются в массив дерева на расстоянии не менее 5 см от края пропила.

Для того, чтобы схема работала правильно, необходимо правильно сделать распорки. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Металлические полосы используются для усиления соединений.

При сборке двускатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно, на каждый элемент приходится большая нагрузка.

Со стропилами

В двускатных крышах с наслонными стропилами их концы опираются на стены, а средней частью на несущие стены или колонны. Какие-то схемы разрывают стены, какие-то нет. В любом случае наличие мауэрлата обязательно.

Безпорные схемы и узлы разрезов

Дома из бревна или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двускатной крыши должна быть безнапорной.Поговорим о видах таких систем подробнее.

Простейшая безраспорная схема стропильной системы представлена ​​на фото ниже. В нем стропильная нога опирается на мауэрлат. В этом варианте он работает на изгиб, не пробивая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. У первых опорная площадка обычно скошена, при этом ее длина не больше поперечного сечения балки. Глубина реза не более 0.25 его высоты.

Верх стропильных ног укладывают на коньковый брус без крепления к противоположному стропилу. Получаются две конструкции односкатных крыш, которые в верхней части примыкают (но не соединяются) друг с другом.

Гораздо проще собрать вариант со стропильными ногами, закрепленными в коньковой части. Они почти никогда не дают тяги по стенам.

Для работы этой схемы стропильные ноги внизу крепятся с помощью подвижного соединения.Для крепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу подкладывается гибкая стальная пластина. На фото варианты крепления стропильных ног к коньковому прогону.

Если кровельный материал планируется тяжелый, необходимо увеличить несущую способность. Это достигается увеличением сечения элементов стропильной системы и усилением конькового узла. Он показан на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш устойчивы при наличии равномерных нагрузок.Но на практике такого почти никогда не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой раскоса на высоте около 2 метров или подкосами.

Варианты стропильных систем с утяжками

Установка стяжек повышает надежность конструкции. Чтобы он нормально работал, в местах его пересечения со стоками нужно прибить к ним гвозди. Сечение бруса для схватки используется такое же, как и для стропил.

Крепятся к стропильным ногам ботами или гвоздями. Возможна установка с одной или с двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, достаточно в этом варианте предусмотреть жесткое крепление конькового бруса. При отсутствии возможности ее смещения по горизонтали крыша выдержит даже значительные нагрузки.

Стропильные системы с раскосами

В этих вариантах для большей жесткости добавляются стропильные ноги, которые еще называют подкосами. Их устанавливают под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под нужным углом к ​​балкам и прибивается с боков и снизу. Важное требование: раскос должен быть аккуратно обрезан и плотно прилегать к стойкам и стропильной ноге, исключая возможность его прогиба.

Системы со стропильными ногами. Вверху распорная система, внизу безспейсерная система. Узлы правильной рубки для каждого расположены рядом. Ниже — возможные схемы крепления стойки

Но не во всех домах средняя несущая стена расположена посередине. При этом возможна установка подкосов с углом наклона относительно горизонта 45-53°.

Связи необходимы, если возможна значительная неравномерная усадка фундамента или стен.Стены могут сидеть по-разному на деревянных домах, а фундаменты — на слоистых или пучинистых грунтах. Во всех этих случаях рассмотрим установку стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме две несущие стены, устанавливаются две стропила, которые располагаются над каждой из стен. Кровати укладываются на промежуточные несущие стены, нагрузка от стропильных балок передается на кровати через стойки.

В этих системах коньковый прогон не устанавливается: он дает силы расширения. Стропила в верхней части соединяются между собой (распиливаются и стыкуются без зазоров), стыки усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней системе без расширения сила расширения нейтрализуется затяжкой. Обратите внимание, что затяжка размещается под бегом. Тогда он работает эффективно (верхняя схема на рисунке). Устойчивость могут обеспечить стойки, либо расшивка – балки, установленные наискосок.В распорной системе (на фото она ниже) поперечина представляет собой поперечину. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без стропил. Затем к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжка в стропильной системе без стропильного прогона

Для крепления стоек используются гвозди на 150 мм и болты на 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Места крепления стропил должны обеспечивать необходимую прочность каркаса крыши. Важно правильно подобрать технологию монтажа элементов стропильной системы между собой и крепления их к несущему контуру, чтобы готовая кровля смогла выдержать расчетные нагрузки.

Особенности конструкций крыш

Задачей наслонных и висячих стропильных систем является наиболее равномерная передача нагрузки подстропильной конструкции, которая, в свою очередь, распределяет нагрузку на несущие стены и фундамент здание.Подстропильная конструкция обычно представляет собой мауэрлат (брус, уложенный вдоль каждой несущей стены). Также это могут быть опоры пола (уложенные поперек стены) или верхний венец сруба из бруса или бревен.

Выбор способа крепления стропил к мауэрлату зависит от их типа. Слоистая конструкция заставляет мауэрлат работать на сдвиг, а висячие фермы на сжатие, направление которого совпадает с ориентацией несущих стен.

Затяжка установка

Монтаж двускатной крыши требует монтажа стропильной системы наслонного или висячего типа.Для того чтобы смонтировать жесткую висячую стропильную ферму, не передающую распорные нагрузки на стены, необходимо правильно выполнить узлы крепления горизонтальных перемычек-затяжек и ригелей.

В зависимости от того, какая конструкция крыши выбрана, затяжка может монтироваться в основании стропил и служить балкой перекрытия. Стропильная ферма, которая крепится к мауэрлату, для ее придания жесткости снабжена ригелем — перемычкой, расположенной ближе к коньку. В мансардных крышах основой для обшивки потолка служат ригели.

Узел соединения при установке затяжки рекомендуется выполнять методом «врезка в стропило полупанелью» с использованием фиксирующего шурупа. Этот способ монтажа требует точной подгонки элементов, так как при больших зазорах, в местах стыка, место крепления под нагрузкой может разрушиться.

Более простой способ – установка внахлест. В этом случае перемычка делается из доски или двух досок, установленных по обеим сторонам стропильной ноги. В качестве крепежа используются гвозди.В узле может быть болтовое соединение, но это снизит несущую способность стропил на 20%.

Другой вариант – установка перекладины врасплох. Установка данного вида сборки стала возможной после изобретения гвоздевых пластин. Конструкция способна выдерживать высокие нагрузки – надежность обеспечивается за счет плотного прилегания деталей и прочной фиксации с двух сторон за счет большого количества зубьев на пластине.

Сечение бруса или доски для изготовления распорного ригеля должно соответствовать сечению стропила.

Мауэрлат: узлы крепления стропильных ног

опоры деревянных стропил мауэрлат может быть выполнен по двум технологиям :

  • жесткое крепление к мауэрлату;
  • скользящее крепление к мауэрлату.

При жестком креплении полностью исключены всякого рода смещения стропильной ноги, упирающейся в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже кровельной стропильной системы монтаж стропил может осуществляться с помощью подшивного бруса, предотвращающего проскальзывание стропильной ноги в месте опирания.Боковые смещения при таком способе соединения исключаются за счет установки металлических уголков.

При втором варианте жесткого крепления стропильных ног на мауэрлат необходимо выполнить запил (седло) в нижней части стропильной балки или доски. Плоскость опоры должна быть горизонтальной; для этого врезку в стропилах делают под углом, соответствующим уклону ската. Для фиксации узла с двух сторон стропила вбиваются под углом по гвоздю (внутри мауэрлата они должны пересекаться), третий гвоздь вбивается вертикально через стропило в мауэрлат.


Скользящее крепление обычно используется при устройстве стропильной системы на доме из бруса или бревна. Основой для опирания стропильных ног в этом случае является не мауэрлат, а верхний венец сруба. Во избежание деформации кровли при усадке дома необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко для этой цели используется специальное крепление из металла – выдвижная опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии бревна.


Применяются и другие способы монтажа скользящего узла. В стропильной ноге делается врез, балка устанавливается врубкой на верхний венец, после чего закрепляется одним из следующих способов:

  • с помощью одного вертикально забитого гвоздя;
  • с помощью вбитых с обеих сторон гвоздей, пересекающихся в мауэрлате;
  • с помощью скобы;
  • путем одинарной фиксации стальными фиксирующими пластинами.
Такой способ крепления оставляет возможность перемещения элементов системы друг относительно друга при изменении геометрии строительных конструкций.

Соединения коньков

Устройство стропильной системы кровли с двумя скатами предполагает наличие в верхней части кровли горизонтального ребра, образующегося в результате стыка скатов — конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция предполагает крепление стропильных ног к коньковому прогону — горизонтальному брусу, расположенному на стойках параллельно длинным стенам дома.Верхние концы стропильных ног следует обрезать под углом, соответствующим углу наклона скатов. Примыкание обрезанных концов стропил к коньку должно быть максимально плотным. В качестве крепежа используются гвозди. Наклонные стропила применяют при возможности установки на внутреннюю стену или столбчатые опоры стойки для крепления конькового прогона. Кроме того, стены необходимо оборудовать мауэрлатом для поддержки стропил.

Сборка фермы висячего типа требует соединения верхних концов пары стропильных ног.Для этого торец каждой из стропил срезается под углом, равным углу ската крыши, балки соединяются плоскостями среза – требуется обеспечить герметичность их примыкания. Их закрепляют двумя гвоздями, забитыми под углом в верхние плоскости стропил. Затем с каждой стороны прибивается деревянная накладка или металлическая пластина, закрывающие стык.


Для придания коньку необходимой прочности можно выполнить врубку на полдерева: в этом случае вместо плоскости сопряжения стыка стропила соединяются уступом.Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если предполагается установка скользящих опор на стене сруба или создание примыканий (стыковка стропил с мауэрлатом) с определенной степенью свободы, особое внимание следует уделить коньку. Рекомендуется делать подвижный соединительный узел, чтобы кровля не деформировалась при неравномерной усадке конструкции. С этой целью концы стропил соединяют шарниром из металлической пластины.

Узлы стропильной системы вальмовой крыши

Особенностью вальмовой крыши является форма ее скатов: длинные скаты трапециевидные, концевые скаты (вальмы) треугольные. Монтаж такой стропильной системы требует установки диагональных (наклонных) стропильных ног, которые образуют треугольные скаты. Принцип крепления диагональных стропил в верхней части зависит от конструктивных особенностей основной части крыши. Он может быть образован из висячих ферм, а может представлять собой каркас с коньковым прогоном и наслонными стропилами, прикрепленными к мауэрлату.

Если наклонные стропильные ноги трапециевидных скатов опираются на коньковую балку (прогон), то стропила должны опираться на консоли конькового прогона. Консольные вылеты под стропильный каркас должны быть 100-150 мм. Нижняя часть диагональных стропильных ног крепится к мауэрлату или брусу, закрепленному на стене.


Если стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног.Шпренгель со стойкой монтируется, если стропильные ноги выполнены из доски. Диагональные стропила опираются на шпренгели. В ситуации, когда для изготовления стропильных ног использовался брус, стропила можно крепить к прибою – доске толщиной 5 мм и более, закрепленной на стропильной ферме.

На наклонных стропилах, запиленных под углом, соответствующим углу наклона вальмового ската, для обеспечения плотного соединения с фермой или прибоем. Для прочности гвоздевого соединения можно дополнительно использовать хомуты и проволочные скрутки.

Укороченные стропильные ноги (пауки) верхняя опирается на стропило, нижняя крепится к мауэрлату на стене. Узел крепления к диагональной балке может быть выполнен :

  • запил с гвоздевым способом крепления;
  • через разъем;
  • путем крепления брусков сечением 50х50 мм с обеих сторон и по всей длине диагональных стропил и шпонок.

Вспомогательные элементы

Для повышения жесткости и надежности конструкции крыши часто требуется установка подкоса, дополнительного прогона или опорных стоек.Стропильные прогоны обеспечивают стропильной ноге дополнительную точку опоры. Прогон представляет собой горизонтальную балку, закрепленную на стойках, расположенных параллельно коньку. Узел крепления выполняется с помощью металлических уголков или внутреннего металлического стержня и внешней прямой распорки.


Подкосы деревянные стропильные позволяют уменьшить пролет стропильных ног (в том числе стропил). Угол наклона раскоса к горизонтальной плоскости должен быть не менее 45°. Если стропило из бревна или бруса, подкос врубают с установкой стального шпона под углом 90° к стыку, либо стык закрывают снаружи накладкой.

При необходимости усиления каркаса крыши необходимо установить подкос под каждую стойку, на которую опирается наслонное стропило. При этом все стойки одного ската упираются в общую ложе.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
