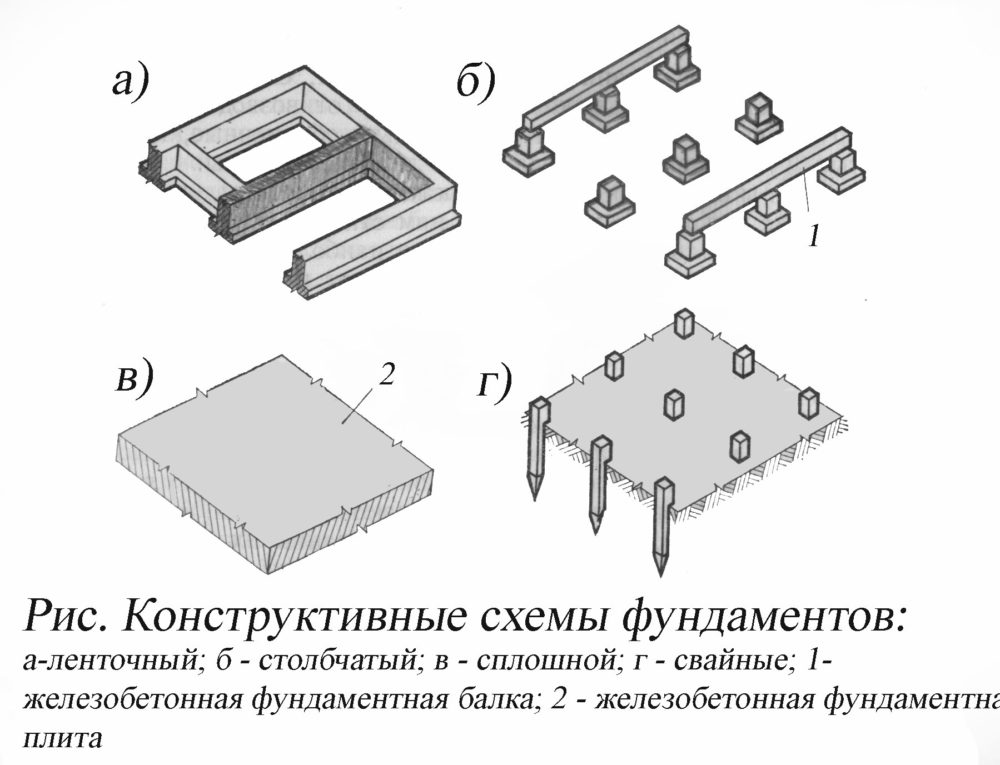

Фундамент закладывают для переноса тяжести всего строения на грунт. Это своеобразный «переходник», который не даёт строению смещаться и деформироваться под действием климатических условий, особенностей почвы или других факторов. Сегодня существует несколько основных видов фундаментов, которые отличаются по технологиеи закладки и конструкции.

1. Ленточный фундамент

2. Столбчатый фундамент

3. Монолитный ленточный фундамент

4. Свайный фундамент

5. Мелкозаглубленный фундамент

6. Плитный фундамент

7. Плавающий фундамент

8. Винтовой фундамент

9. Фундамента дачного дома

10. Фундамент бани

11. Фундамент под забор

Ленточный фундамент

Технология ленточного фундамента проста, хотя ей и свойственна массивность, трудоёмкость и большой расход материала.

Как правило ленточный фундамент закладывают на 20 см глубже границы промерзания, но не глубже 50-70 см от уровня земли. Толщина ленточного фундамента может быть различная. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Мелкозаглубленный ленточный фундамент используется в основном для деревянных домов и небольших каменных домов. Но закладывается мелкозаглубленный фундамент на слабопучинистых грунтах. Глубина его заложения – 50-70 см.

глубины промерзания грунта. Заглубленный ленточный фундамент требует большего расхода материала.

Столбчатый фундамент:

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.

Рассмотрим преимущества и недостатки этого типа фундаментов.

Устройство столбчатого фундамента
Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
В устройстве столбчатого фундамента свободное пространство между столбами засыпается щебнем или крупнозернистым песком. Далее идёт толстый слой бетона или железобетона. Чтобы сохранить тепло подпольного пространства, предохранить его от попадания влаги и пыли делают

Где применимы столбчатые фундаменты?
Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Монолитный ленточный фундамент

Монолитные фундаменты чаще всего применяются для лёгких деревянных домов. Их строительство не требует использование дорогой техники. При таких фундаментах нет ограничений в плановой конфигурации зданий.

В зависимости от устройства фундаменты-монолиты могут быть ленточными, столбчатыми и сплошными.
Ленточный монолитный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания.

из монолита образует жёсткую горизонтальную раму, обеспечивая устойчивость в условиях пучинистых грунтов. Такая конструкция применяется при строительстве лёгких домов из бруса и бревна.

из монолита устанавливается под тяжёлые каменные дома. Также применяется, если под домом планируется строительство подвала, гаража или цокольного этажа.
Столбчатый монолитный фундамент представляет собой конструкцию из столбов, которые возводятся во всех углах, местах пересечения стен, в местах с повышенной нагрузкой. Пространство между столбами засыпается щебнем или крупнозернистым песком, далее всё заливается толстым слоем бетона или железобетона. Такая конструкция применяется для лёгких домов.

закладывается под всей площадью здания. Он применяется в тех cлучаях, когда грунт сильно сжимается.
Главное преимущество монолитного фундамента — при перемещении грунта плита двигается вместе с ним, спасая дом от разрушения.

Применение монолитных фундаментов
Чаще всего монолитные фундаменты применяются

Свайный фундамент.

Свайные фундаменты незаменимы в тех случаях, когда строительство ведётся на неустойчивых грунтах. Это самая подходящая конструкция фундамента для крупногабаритного строительства. В основе конструкции фундамента используются сваи – столбы с заострёнными нижними концами.

Бороться с грунтовыми водами можно при помощи свай
Основная особенность конструкции этого типа – использование свай. Сваи – это столбы с заострёнными нижними концами. Их вбивают либо вкручивают в землю с помощью малогабаритного оборудования. Сваи в таких фундаментах упираются в более твёрдые слои грунта, проходя сквозь слабые и подвижные. На эти твёрдые слои грунта и передаётся нагрузка от всего здания. Каждая свая может выдержать нагрузку от 2 до 5 тонн! Далее верхняя часть всех свай соединяется балками — образовывая жёсткую надёжную конструкцию.
Конструкция фундамента на сваях практически ничем не отличается от столбчатого фундамента.

Мелкозаглубленный фундамент.

Мелкозаглубленный фундамент хорош для лёгких деревянных домов. Иногда его применяют и для каменных построек, но при небольших габаритах 6х6м. Чаще всего в индивидуальном строительстве используется ленточный мелкозаглубленный фундамент.

Что нужно помнить, закладывая мелкозаглубленный фундамент?
Чтобы фундамент мелкого заложения был действительно прочным и надёжным, при строительстве обратите внимание на некоторые моменты:
— Не оставляйте мелкозаглубленный фундамент незагруженным на зимний период. Если это всё же произошло, то вокруг фундамента следует устроить временное теплоизоляционное покрытие. Для него можно использовать опилки, керамзит, шлаковату и другой материал, который способен предохранить грунт от промерзания.

Плитный фундамент

Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Это довольно затратный тип фундамента за счёт больших расходов на земляные работы и строительный материал. Целесообразно его использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Идеально подходит для небольших домов без высокого цоколя

Где применяются плитные фундаменты?
Устройство плитного фундамента надёжно и его можно использовать для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, такой фундамент-плита не боится никаких смещений грунтов. На монолитной плите фундамента можно строить кирпичный, брусовый или каркасный дом в один или два этажа.

Затраты на плитный фундамент
Затраты на плитный фундамент довольно большие. Он дороже столбчатого, но дешевле ленточного. Устройство плитного фундамента требует серьёзных земляных работ, поэтому и общая стоимость монолитной плиты фундамента высока. К тому же большой расход строительного материла – бетона, арматуры. Целесообразно использовать плитный фундамент при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Плавающий фундамент.

Плавающий фундамент используется в тех местностях, где невысокое залегание грунтовых вод, и на тяжёлых пучинистых, насыпных и слабонесущих грунтах. Его конструкция достаточно проста, но при этом фундамент надёжно защищает здание от деформации и разрушения.

Устройство плавающего фундамента
Строительство плавающего фундамента, безусловно, начинают с выкапывания траншеи. Её ширина должна быть 50 см. а глубина 70 см. Затем укладывается первый ряд бутобетона по всей длине траншеи. Затем сверху нужно положить полоску арматурной сетки шириной 35-40 см, либо 3-4 полоски из арматурных прутков. Все стыки нужно «прихватить» сваркой, либо обвязать металлической проволокой. Затем снова идёт слой бутобетона. Теперь можно надстраивать цоколь. По окончании работ нужно дать плавающему фундаменту «настояться» в течение 5-7 дней во влажном состоянии, и затем 2-3 дня – в сухом.

Устройство плавающего фундамента для лёгких конструкций
Устройство плавающего фундамента для лёгких конструкций может быть несколько иным. Выкапывается траншея в 60 см, засыпается щебнем на 10 см и песком в 50 см. Всё это нужно хорошо пропитать водой до осадки, затем снова досыпать до нужного уровня. На уровне земли следует отлить из бетона плитки под столбики. Далее кладутся столбики из кирпича, шириной 1,5-2 кирпича. Можно использовать небольшие бетонные блоки, сверху покрыть рубероидом и доской в 40 мм, обязательно пропитанной от гниения.
Таким образом, если под фундаментом находится вода, то она будет под ним везде. При этом возможно лишь равномерное движение фундамента.

Винтовой фундамент

Сегодня фундаменты на винтовых сваях в некоторых случаях просто незаменимы в малоэтажном загородном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах.
Винтовые сваи незаменимы в строительстве на участках со сложным ландшафтом
Применение винтовых свай
Любопытно, но изначально винтовые сваи были разработаны для того, чтобы использовать их в качестве опор для высоковольтных линий и мостов. Но, как видите, на этом их применение не ограничилось. Сегодня фундаменты на винтовых сваях в некоторых случаях просто незаменимы в малоэтажном загородном строительстве.

Технология строительства винтовых фундаментов
Винтовая свая – это стальная труба, на которую наварена лопасть определённой конфигурации.
При строительстве винтового фундамента эти сваи завинчивают в грунт на глубину не менее 1,5 м. И даже если в верхних слоях находятся пучинистые и просадочные грунты, это не является проблемой. Свая завинчивается до тех пор, пока не пройдёт неустойчивый слой. Затем все сваи подрезаются на одинаковом уровне согласно проекту. Стволы свай бетонируются до уровня подрезки, а наземная часть покрывается антикоррозийным составом.
Винтовые сваи обладают высокой несущей способностью. Она объясняется тем, что при завинчивании грунт между витками не разрыхляется, а уплотняется за счёт лопасти сваи.
Преимущества фундамента на винтовых сваях
Фундаменты на винтовых сваях по экономичности и надёжности могут достойно конкурировать с традиционными фундаментами и при строительстве на участках с хорошими грунтами. А уж если речь идёт про сложный ландшафт, то тут преимущества таких фундаментов очевидны:

1. Фундаменты с винтовыми сваями не требуют земляных работ, что позволяет сэкономить немалые средства. Строительство фундамента не требует выравнивания участка и применения тяжёлой строительной техники.
2. Строительство может вестись на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев.
3. К дому, построенному на винтовых сваях легко можно пристроить и новые сооружения.
4. Небольшие сроки строительства винтового фундамента. Если дома деревянные или каркасные, то фундамент можно заложить за несколько дней.

Строительство можно вести в любое время года.

Фундамента дачного дома

Дачные дома имеют достаточно лёгкую конструкцию, поэтому и тип фундамента для них подбирается соответствующий. Важно, на какой глубине залегают грунтовые воды, и какой характер грунтов.
Фундамент деревянного дачного дома

Конечно, выбор фундамента под лёгкие конструкции из бревна и бруса зависит ещё и от характера грунтов и глубины залегания подводных вод. Существует несколько возможных вариантов строительства фундаментов для лёгких домов.
Ленточный мелкозаглубленный фундамент деревянного дома
Этот тип фундамента хорошо подходит для деревянных и небольших каменных домов. Он закладывается на слабопучинистых грунтах, либо предусматривает утепление поверхностного слоя грунта вокруг фундамента, чтобы уменьшить глубину промерзания.
Конструкция фундамента: Ленточный мелкозаглубленный фундамент представляет собой железобетонную полосу, идущую по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента. Глубина заложения фундамента 50 — 70 см.

Столбчатый фундамент деревянного дома
Этот тип фундамента применим для лёгких домов деревянного и каркасного типа. Однако, он исключает строительство подвальных помещений.
Конструкция фундамента: Столбчатый фундамент дачного дома предусматривает возведение столбов во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
Это наиболее экономичный тип фундамента для деревянного дачного дома. Его применяют на грунтах, неподверженных пучению и подвижкам.

Фундамент загородного кирпичного дома
Дома из кирпича по-прежнему очень популярны в загородном строительстве. И не удивительно, ведь срок службы такого дома 100-150 лет. Для таких домов чаще используют ленточные фундаменты глубокого заложения, он обладает высокой несущей способностью, хорошо противостоит нагрузкам и исключает перекоса конструкции..

Идеальный вариант фундамента для кирпичного дачного дома – это ленточный фундамент глубокого заложения.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Такой тип фундамента для кирпичного дома представляет собой систему толстых стен, выложенных из кирпича, блоков, отлитых бетонных стен под всеми наружными и внутренними капитальными стенами дома.

Толщина фундамента может быть различная. Однако возможны и другие варианты. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Иногда в строительства кирпичных домов используют плитные фундаменты.
Плитный фундамент загородного дома представляет собой монолитную железобетонную плиту, которая располагается под всей площадью фундамента. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, таким фундаментам не страшны никакие смещения грунта.

Фундамент каркасного дома
Каркасные стены самые лёгкие. Из-за малого веса здания прилегающие слои грунта могут действовать разрушительно на его стены, вызвать деформацию фундамента. Поэтому для каркасных домов бесподвальной конструкции лучше использовать мелкозаглубленные свайные или ленточные фундаменты.

Выбор фундамента для каркасного дома
Вес каркасного дома во много раз меньше веса кирпичного дома. Поэтому в данном случае нецелесообразно использовать фундамент глубокого заложения. Его несущая способность будет использована лишь на 10-20%.

В некоторых случаях фундамент каркасного дома целесообразно делать плитным. Это уместно, если на строительной площадке слабые грунты и значительные нагрузки.

Бани. Фундамент бани: строительство фундаментов под баню

Строительство бани, как и дома, начинается с закладки фундамента. Как правило, простую деревянную баню, которая состоит из одного помещения, строят на фундаменте из камня или бута. Тип фундамента выбирается в соответствии с характером грунтов и уровнем залегания грунтовых вод. Чаще ленточный или столбчатый.
На какую глубину закладывается фундамент под баню?

Глубина закладки фундамента под баню зависит от глубины залегания слоёв грунта, которые будут служить естественным основанием для фундамента. На почвах, которым свойственно вспучивание (глинистые и суглинистые) фундамент бани закладывают ниже уровня промерзания грунта на 10-25 см. Если грунты песчаные, то глубина заложения будет не менее 0,5 м. Под внутренние стены она может быть меньше, чем под наружные, но всё равно не менее 0,4 м. от уровня земли.

Ленточный фундамент бани
Для такого типа фундамента под баню чаще используют бутовый камень на цементном растворе, бетон или бутобетон. Можно использовать железобетонные или бетонные блоки прямоугольной или трапециевидной формы. Блоки закладывают на утрамбованный (заранее подготовленный) песчаный слой в 15 см. Ширина ленточного фундамента под баню определяется в зависимости от конструкции бани и её размеров. Она может быть от 25 до 50 см.
Столбчатый фундамент бани
Такие фундаменты под баню можно строить при не очень большом весе всей конструкции. Они делаются в виде отдельных каменных или кирпичных столбов размером 51х51 см. Столбы, как и при строительстве домов, располагаются под каждым углом, в местах соединения внутренних и наружный стен, в местах с повышенной нагрузкой. Если же баня довольно большого размера, то между основными столбами уместно установить и промежуточные, чтобы расстояние между ними было не больше 2 м.

Фундамент под забор

Так уж повелось, что заборы, ограды и всевозможные изгороди стали неотъемлемой частью садовых ландшафтов. Они строятся из различных материалов и для различных целей. Но по-прежнему главными факторами их оценки являются красота и надёжность. Именно надёжные прочные заборы внушают нам чувство защищённости.

Строительство фундамента под забор
Строительство забора, как и строительство дома, начинается с закладки фундамента. Его главная задача – передавать тяжесть массивной ограждающей конструкции на землю. Фундамент забора должен стать его надёжной опорой.

Технология строительства фундамента для забора
Следует выкопать ямы под фундамент забора. Глубина ям под столбики должна быть ниже глубины промерзания грунтов, т.е. около 1,5 м., а ширина – не менее 0,4 м. Расстояние между столбиками делается около 3 м. Траншеи между этими ямами роются в глубину на 0,5 м, а в ширину на 20-25 см. Затем эти ямы и траншеи заливают бетоном на уровне грунта. Для прочности желательно использовать металлические каркасы под столбик. Их помещают на глубину 0,5 м. В траншеи кладут 2-3 арматуры толщиной 8-12 мм. Столбики под ворота и калитку обычно делаются более массивными в 1,5-2 раза.

Виды фундаментов: выбор фундамента для частного дома для разных случаев

Дом на неправильном фундаменте «гуляет» под воздействием внешних факторов и конструктивных нагрузок: появляются трещины, щели, полы с явным уклоном, заваливаются углы, перекашиваются двери и рамы, вплоть до заклинивания. Чинить все это дорого и сложно. Проще не попасться на удочку сомнительной выгоды при строительстве или покупке дома. Но проблема в том, что однозначных рекомендаций относительно устройства фундамента для частного дома быть не может, инженер-проектировщик учитывает совокупность факторов. А если стройка намечается без инженера или предложенный вариант кажется спорным? — Разбираемся, как правильно выбрать фундамент для дома и на какие нюансы стоит обратить внимание.

Charlie Allen Renovations, Inc.

Цена вопроса
Как правило, цена волнует домовладельцев в первую очередь, но на выбор фундамента для дома она должна влиять в последнюю. Всегда можно найти привлекательное предложение со скидкой или в принципе недорогую и, как будут уверять менеджеры по продажам, надежную технологию.

Однако все мы знаем про «бесплатный сыр» и понимаем, что фундамент — это основа стройки, от его качества будет зависеть долголетие дома и комфорт обитателей. Поэтому перед тем, как выбрать фундамент для дома, необходимо понять, какие в принципе виды строительных фундаментов бывают, и насколько дорого они обходятся.

David Gilkes

Виды фундаментов для частного дома

• Плитный фундамент

Делается в два этапа. Сначала с помощью спецтехники роют котлован, дно которого закрывают цементно-песчаной стяжкой (поверх бетонной подготовки), устанавливают опалубку и арматурный каркас, заливают бетонную плиту.

Когда плита наберет прочность, приступают к возведению стен подвала, цокольного этажа или цоколя. По продолжительности строительства, расходу материалов — это один из самых трудоемких и дорогих видов фундамента.

Katch-дизайн

• Ленточный фундамент

Начинается с рытья траншеи по периметру будущего дома и линиям внутренних стен, а также в местах установки кладочных печей, ванн и прочих нагрузок. Далее с учетом высоты цоколя ставится опалубка и арматурный каркас для усиления. Весь объем заполняется бетоном сразу, а не слоями. «Лента» делается быстрее плитного фундамента и обходится дешевле.

• Сборный ленточный

Этот вид фундамента ставится еще быстрее, так как складывается с применением спецтехники из готовых бетонных блоков или железобетонных плит с перевязкой швов в предварительно отрытую траншею.

СДМ Деревянный Дом

• Свайный фундамент

Состоит из забивных свай (железобетонных или металлических) и требует спецтехники для установки. В частном строительстве также применяют металлические винтовые сваи, которые вкручиваются в грунт вручную, заполняются арматурой и заливаются бетоном, а поверху соединяются ростверком. По стоимости фундамент из винтовых свай дешевле ленточного.

• Буронабивные сваи

Делаются из асбестоцементных труб, заполненных арматурой и залитых бетоном. Отверстия под них бурят с помощью шнекового оборудования. Как и все сваи, они мало подвержены воздействиям со стороны грунта, однако подходят лишь для легких строений. По стоимости обходятся гораздо дешевле ленточного фундамента.

Olga Ganeeva

Значение нагрузки
Решая, какой выбрать фундамент для частного дома, необходимо учесть предполагаемую нагрузку. Для тяжелого каменного дома, скорее всего, потребуется мощный плитный или ленточный фундамент, рассчитанный инженером-проектировщиком.

Для относительно легких деревянных каркасных, рубленых домов, а также легких каркасно-панельных подойдут и ленточный, и столбчатый, и свайный, и буронабивной свайный фундаменты. Однако злую шутку с большой долей вероятности здесь могут сыграть гидрогеологические параметры вашего участка.

180 degrees

Свойства грунта
Выбор фундамента для дома во многом зависит от свойств грунта на конкретном участке. Плотность, состав и несущую способность слоев, глубину залегания грунтовых вод и их химический состав определяют гидрогеологические и инженерно-геодезические изыскания. На их основе даются рекомендации по типу фундамента, рассчитываются его параметры, добавки в бетон, дабы местные грунтовые воды не оказывали на него пагубного воздействия.

На практике на геологах часто экономят, а ориентируются на опыт соседей: такие-то почвы, такие-то фундаменты у всех домов в округе.

Aleksey Kulyukin

TailorCraft Builders, Inc.

Для справки: хорошо фильтрующие воду почвы, например песчаные, ведут себя спокойно. А вот глинистые — коварны. Они содержат в себе воду, которая, замерзая, меняется в объеме, приводя к подвижкам или вспучиванию грунта.

На проблемных участках (затопляемых, со слабым грунтом и т.д.) оптимальный вариант — дома на сваях.

Глубина промерзания
Какой бы вид фундамента для частного дома вы ни выбрали, помните: фундамент для строительства дома закладывают ниже уровня промерзания земли. Для Московской области глубина промерзания по нормативным документам составляет 1,55 м. Но зимы бывают разные, и столь сильное промерзание случается далеко не всегда. Поэтому-то часто и предлагают сэкономить, сделать подошву фундамента на меньшей глубине. Неприятности случатся не сразу…

ЧИТАЙТЕ ТАКЖЕ…

• Дом на сваях: 14 проектов из разных стран
• В гостях: Чудеса экономии, или самый практичный дом на свете

Ольга Шангина | Photography

Рельеф участка
Какой выбрать фундамент для дома на холме? Сооружение ленточного или плитного фундамента на рельефном участке оказывается более дорогим по сравнению со свайной технологией. Потребуется большее количество бетона, чем на равнине. Длину же каждой винтовой сваи делают с учетом уклона местности, только и всего. Одни получаются короче, другие длиннее, а установленные по разметке на одинаковую расчетную глубину, они образуют четко выверенную горизонтальную основу.

Assemblage Studio

Продолжительность стройки
Если требуется резко сократить время строительства, то однозначно стоит выбрать дом на свайном фундаменте. По технологии скорость установки винтовых свай зависит в основном от количества привлеченных рабочих, в то время как фундаменты бетонные должны выстоять хотя бы 3-4 недели для набора бетоном прочности. Да и сами работы по изъятию грунта займут от нескольких дней до недели.

ЧИТАЙТЕ ТАКЖЕ…
Хороший вопрос: Дом купить или построить — что выгоднее?

Yuri Grishko

Архитектурная мастерская Petr & Pavel

Время года
Особого значения не имеет. Современные технологии позволяют закладывать фундаменты в любую погоду. Но дешевле и надежнее, без всяких добавок в бетон, ставить фундамент для строительства дома в начале лета, когда сходят грунтовые воды.

Теперь вы знаете, какие бывают виды фундаментов — выбор за вами.

Centerbeam Construction

Проверка по геометрии
Если вы решили приобрести готовый дом, проверьте качество открывания и закрывания всех окон и дверей. Не стесняйтесь уровнем померить горизонтали полов и вертикали стен, потребуйте снять защитные экраны с цоколя, если такие имеются, и проверьте его по всему периметру. При наличии трещин в цоколе или следах его ремонта от покупки лучше воздержаться.

Ксения Бобрикова. Xenia Design Studio

ВАША ОЧЕРЕДЬ…
На ваш взгляд, какой фундамент для дома предпочтительнее? С каким сложностями вам приходилось сталкиваться при возведении или эксплуатации фундамента? Поделитесь своим опытом и фотографиями в разделе комментариев!

Различные типы фундаментов, которые обычно используются для построек

Содержание этой статьи: Типы фундаментов, Фундамент с насечками, Ступенчатый или ступенчатый фундамент, Свайный фундамент, классификация свайного фундамента, Сваи можно классифицировать по материалу — деревянные сваи , бетонные сваи, железобетонные сваи, шпунтовые сваи, классификация основана на режиме работы свай, (i) несущих пилюлях и (ii) висячих сваях. Плотный фундамент, колодезный фундамент, фундамент Кассиона, консольные фундаменты, комбинированный фундамент. ,Фундамент перевернутой арки,Фундамент ростверка.

Ниже приведены различные типы фундаментов, которые обычно используются для различных конструкций:

Фундамент с насечками

Ступенчатый или ступенчатый фундамент.

Свайный фундамент.

Плотный фундамент.

Фундамент скважины.

Фонд Кессона.

Консольный фундамент.

Фундамент комбинированный.

Фундамент перевернутой арки.

Ростверковый фундамент.

Это самый простой тип фундамента, который обычно используется для обычных зданий на аллювиальных грунтах. Этот тип фундамента обычно можно использовать для трех-четырехэтажных зданий на обычном типе аллювиальных грунтов.

Фундамент настила состоит из бетонного основания, обычно из известкового бетона, и ряда фундаментов ниже уровня земли. Глубина и ширина фундамента зависят от несущей способности грунта и интенсивности нагрузки. Глубину фундамента можно рассчитать по формуле Ренкина

Ширина фундамента ни в коем случае не должна быть меньше 2T+2J, , где T — толщина стены, а J — требуемое смещение бетона. Если ширину фундамента принять равной 2T + 2J, , то количество цоколей в этом фундаменте будет равно количеству полукирпичей в толщине стены без учета бетонных выступов. Например, для фундамента кирпичной стены толщиной 1 J будут предусмотрены три отступа, исключая бетонный отступ.

Этот тип фундамента предусмотрен на холмистой местности или в тех случаях, когда почва неровная. В этих фундаментах котлованы выполнены в виде ступеней. Желательно, чтобы все ступени были одинаковой длины и глубины. Функция обеспечения шагов есть. чтобы избежать ненужной резки и заполнения. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда R.C.C. свая забивается по самому нижнему основанию фундамента, чтобы избежать проскальзывания конструкции вместе с фундаментом.

Это один из важных типов фундаментов, который используется в следующих ситуациях:

• Когда нецелесообразно предусматривать насыпные фундаменты и твердый грунт находится на большей глубине.
• Когда очень дорого предусмотреть ростверк или ростверк.
• Когда на фундамент должны восприниматься тяжелые сосредоточенные нагрузки.
• Когда верхний слой почвы представляет собой насыпной и сжимаемый характер.
• При возможности строительства оросительных каналов в близлежащем районе.
• В случае мостов, когда размыв больше в русле реки.
• В болотистых местах.

Сваи представляют собой вбитые в землю вертикальные колонны, на которые опираются деревянные или бетонные платформы. Сваи забивают на одинаковых расстояниях. Размер и расстояние между сваями зависят от несущей способности и типа грунта, а также от нагрузки конструкции.

Сваи можно классифицировать по

(i) Материал и (ii) Работа.

Сваи классифицируются как

(a) Деревянные сваи.

(б) Бетонные сваи.

(c) R.C.C. Сваи

(d) Шпунтовые сваи.

Они сделаны из стволов деревьев, таких как тик, сал, бабуль, деодар и т. д. Деревянные сваи обычно имеют круглую форму, диаметр варьируется от 20 см до 50 см. Длина сваи обычно в 20 раз больше диаметра. Верхняя часть сваи снабжена железным кольцом или колпачком, а нижняя часть заострена и снабжена железным башмаком. Если почва мягкая, можно использовать тупые сваи, но если грунт содержит валуны, следует использовать металлический наконечник. Деревянные сваи должны быть забиты ниже постоянного уровня грунтовых вод, иначе они разлагаются грибками и насекомыми. Эти сваи экономичны и могут быть быстро забиты без тяжелой техники и особого технического надзора.

Бетонные сваи изготавливаются на месте. В земле делаются отверстия заданного диаметра и заливаются бетоном. Иногда снаряд, забитый для изготовления отверстия, оставляют внутри и заливают бетоном. Преимущество этого заключается в том, что имеется оболочка для защиты цементобетона сваи от разрушения или эрозии под действием кислой воды, встречающейся в субстрате. Эти сваи применяют, когда их необходимо забить в твердый пласт, проходящий через пластичные грунты. Они надежны в конструкции, так как не должны выдерживать удары молотком. Они отлиты точной длины, и нет потерь, как в сборных сваях. Главный недостаток этих свай в том, что их нельзя возводить под водой.

Р.К.К. сваи, как правило, сборные, а их ножки скошены, как у деревянных свай. R.C.C. сваи могут быть восьмиугольной, квадратной или круглой формы со стальными шлемами на вершине. После того, как сваи вылечены и выдержаны, их забивают в землю. Эти сваи имеют диаметр от 15 до 60 см и длину от 3 до 30 м. R.CC. сваи не должны содержать более 4% стали. Эти сваи могут быть залиты заблаговременно до начала работ по фундаменту, и выполнение работ может быть выполнено очень быстро. В отличие от деревянных свай, их можно использовать выше уровня грунтовых вод. Но эти сваи очень тяжелые и вызывают затруднение транспирации и бывают изменения их повреждения при транспортировке.

Этот класс свай в основном используется при строительстве фундамента, а не в качестве фундамента конструкции. Их основная функция заключается в том, чтобы ограждать определенный участок земли, в пределах которого могут вестись работы по устройству фундамента, а также ограничивать рыхлый грунт и препятствовать его растеканию. Шпунтовые сваи могут быть деревянными, стальными, бетонными или железобетонными.

Эта классификация основана на режиме работы свай. В соответствии с этой классификацией сваи делятся на две группы: (i) опорные сваи и (ii) висячие сваи.

Эти сваи используются для восприятия вертикальных нагрузок на их концах. Несущие сваи применяют в тех местах, где мощность твердой толщи невелика.

Когда сваи забиваются в твердый слой, они передают нагрузку конструкции на нижний твердый слой, эти сваи фактически действуют как колонны.

При очень рыхлом или мягком грунте на значительную глубину применяют висячие сваи. Эти сваи уравновешивают нагрузку конструкции за счет трения, предлагаемого по окружающий грунт по бокам свай. Они, как правило, короткие по длине и не загнаны в жесткую постель. Поверхность висячих свай выполнена шероховатой для увеличения поверхностного трения.

Проблема висячих свай дискуссионна. В некоторых грунтах почва по тем или иным причинам становится рыхлой и уменьшает трение, что может привести к разрушению конструкции.

Сплошной или матовый фундамент используется в тех местах, где нецелесообразно использовать настил или свайный фундамент. Этот тип фундамента также рекомендуется в тех случаях, когда несущая способность грунта очень низкая, нагрузка на конструкцию распределяется по всей площади пола или когда конструкция подвергается постоянным ударам или рывкам.

Сплошной фундамент состоит из армированной цементобетонной плиты или железобетонной плиты. Тавровая балка уложена по всей площади. Тавровая балка может состоять из основных и второстепенных балок, как показано на рис. 1’8.

Тавровая балка также может быть перевернутой. Фундамент из перевернутых Т-образных балок больше всего подходит для конструкций с колоннами, например, на фабриках или в мастерских. Балки и плита должны быть построены одновременно, чтобы действовать как монолит. R.C.C. работы закладываются на необходимой глубине фундамента и далее до цоколя, внутренние пространства засыпаются сухим песком и щебнем. R.C.C. плиты и балки можно укладывать непосредственно на утрамбованную поверхность грунта или на слой известкового бетона.

Колодцы представляют собой удобный метод обеспечения надежного фундамента в глубоком песчаном и мягком твердом грунте. Фундамент колодца обычно используется при строительстве опор мостов, гатов и т. д., где глубина воды умеренная, а фундаменты проводить в глубоких песчаных грунтах мягких грунтов.

Для устройства фундамента колодца на проточной воде, как и для строительства опоры моста, сооружается временная дамба, исключающая попадание воды с места строительства. Это временное сооружение известно как перемычка. Вода из внутренней части перемычки откачивается. Теперь бордюр колодца из стали, бетона или дерева со стальными режущими кромками размещается над желаемым местом, где должен быть заглублен колодец. Кирпичная или бетонная тонировочная стена сооружается высотой до 1 м. Затем дают высохнуть. 1 Землю из колодца вычерпывают либо ручным трудом, либо волокушами, а затем колодцу дают погрузиться. Сооружают другую высоту окрашивания и вытаскивают материал изнутри. Колодец тонет из-за собственного веса. Процесс повторяется до тех пор, пока скважина не опустится на заданную глубину или не достигнет твердого слоя, в зависимости от обстоятельств. Перед спуском внешние поверхности окрашивания выравниваются, чтобы свести к минимуму сопротивление трению. Погружение проверяется путем помещения желаемых грузов на верхнюю часть колодца.

Когда проходка во всех отношениях завершена, нижняя часть до глубины около 3 м забивается цементобетоном, средняя часть — песком и гравием, а верхняя часть — цементобетоном.

Теперь R.C.C. колодезная чаша сооружается над колодцем. Верх чаши колодца должен быть ниже уровня дна реки. Над крышкой колодца в настоящее время сооружается надстройка опоры моста.

Когда глубина воды значительна и поток воды таков, что перемычка не может быть легко и экономично построена, тогда используется другой метод фундамента колодца, который называется фундаментом кессона.

Кессон представляет собой коробку из стали с двойными стенками и водонепроницаемую, с отмывкой бордюра колодца с прикрепленными к его дну режущими кромками. Барабан переносится на площадку, т. е. место, где он должен быть размещен. Барабан тонет с помощью стальных рельсов или мешков с песком и удерживается в вертикальном положении с помощью стальных канатов. Стальной кессон с двойными стенками заполнен цементобетоном, а вода изнутри вытекает наружу. Теперь грунт изнутри вычерпывается с помощью драгеров и кессону дают медленно погрузиться. Длину кессона увеличивают за счет присоединения еще одного отрезка кессона, заливают цементобетоном (с необходимым армированием), вытаскивают грунт и дают опуститься на необходимую глубину или при достижении твердого слоя. Проседание проверяется приложением к нему расчетных нагрузок.

После завершения проходки нижняя часть забивается цементобетоном, средняя часть песком и гравием и •снова верхняя часть цементобетоном. Стальной кессон над руслом реки по возможности снимается, а оставшийся разрешается с помощью штейнинга. В этом случае также R.C.C. чаша колодца сооружается поверх кессона, на котором сооружается каменная опора.

Это типичный тип фундамента, который применяется в тех случаях, когда необходимо предусмотреть эксцентриковые опоры для наружных стен или колонн из-за ограниченного пространства или по другим причинам. В этом типе фундамента для наружных и внутренних стен предусмотрены отдельные опоры, которые просто соединяются друг с другом консольной балкой. Тенденция внешнего груза к опрокидыванию уравновешивается полностью или частично нисходящим давлением, действующим на другом его конце.

Когда две или более колонн поддерживаются одной базой, фундаменты, которые должны быть предусмотрены в таких случаях, называются фундаментами на комбинированном основании. Также предусмотрены комбинированные фундаменты для установки внешних колонн вдоль линии границы, так как белые симметричные фундаменты невозможны. Внешние и внутренние колонны сооружаются на одном и том же основании таким образом, чтобы площадь основания комбинированного основания была равна общей нагрузке двух колонн, деленной на безопасную несущую способность грунта. Базовая зона должна иметь такую ​​форму, чтобы быть симметричной относительно центральной линии колонн.

Это не самый распространенный тип фундамента. Этот тип фундамента используется в таких местах, где несущая способность грунта очень плохая и нагрузка конструкции сосредоточена на столбах. Другие условия почвы таковы, что глубокая выемка грунта также невозможна. Для этого фундамента перевернутая арка сооружается ниже подножия Пиреса и т. д. Обычно используются сегментные арки с подъемом от 1/5 до 1/10 пролета. Пролет арок, конечно, будет зависеть от расположения столбов. Толщина арочного кольца должна быть не менее 30 см.

10. Ростверковый фундамент.

Это также очень важный тип фундамента и подходит для тех ситуаций, когда нагрузка на конструкцию довольно велика, а способность грунта слышать очень плохо. Этот фундамент особенно подходит там, где глубокие раскопки невозможны. Ростверковые фундаменты обычно предусматривают для возведения стоек.

Состоит из бетонного основания, над которым уложены один или два яруса двутавров под прямым углом друг к другу. Площадь бетонного основания рассчитывается путем деления общей нагрузки конструкции на несущую способность грунта. Выкапывается траншея необходимых размеров. Поверх него укладывается цементно-бетонный блок толщиной от 30 до 45 см, который должным образом уплотняется. Когда раскаяние частично высохнет, двутавры, т. е. Прокатные балки из мягкой стали размещаются на одинаковых расстояниях. (Размер и расстояние между двутаврами зависит от нагрузки конструкции и несущей способности грунта). Нижние полки двутавров соединены с бетонным блоком с помощью богатого цементного раствора. Сами двутавры соединены друг с другом трубами и болтами, образуя жесткую массу. Другой ярус двутавров размещают под прямым углом к ​​предыдущему и соединяют с помощью гаек и болтов. Весь блок теперь залит цементным бетоном, чтобы защитить сталь от коррозии. Над этим построена структура.

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Например:

это самая нижняя часть конструкции, которая передает нагрузку на поддерживающий грунт. Основное назначение фундамента – распределить общий вес надстройки по большой площади грунта. Ниже описаны различные типы фундаментов, которые используются в строительстве.

Назначение фундамента

Фундаменты в основном предназначены для следующих целей:

i) Распределение нагрузки конструкции на большую площадь, чтобы интенсивность нагрузки не превышала безопасную несущую способность подстилающего грунта .

ii) Для равномерного распределения нагрузки на нижний слой грунта и предотвращения неравномерной осадки фундамента.

iii) Обеспечить ровную и твердую поверхность надстройки над ней.

iv) Для повышения устойчивости конструкции к скольжению, опрокидыванию или любым другим силам, таким как ветер, дождь и т. д.

v) Для предотвращения бокового смещения поддерживающего материала, чтобы гарантировать безопасность конструкции без риска .

Типы фундамента

Фундамент можно разделить на две основные категории:

1. Неглубокий фундамент.
2. Глубокий фундамент.

1. Мелкозаглубленный фундамент

Когда глубина фундамента равна или меньше его ширины, он называется мелкозаглубленным фундаментом. В этом типе фундамента часть фундамента расположена непосредственно под самой нижней частью конструкции (см. рисунок ниже).

Общая нагрузка конструкции распределяется по горизонтальной площадке на небольшой глубине ниже уровня земли. Проще говоря, если фундамент построен на разумной глубине, то это мелкозаглубленный фундамент.

Классификация мелкозаглубленных фундаментов

1. Распорные фундаменты.
2. Комбинированные фундаменты.
3. Матовый фундамент.
4. Ростверковый фундамент.
5. Фундаменты с внецентренной нагрузкой.

Распорные фундаменты

В этом типе фундамента под основанием стены или колонны предусмотрен распор, известный как фундаменты, а фундаменты с такими фундаментами известны как распорные фундаменты.

Распорка предназначена для распределения нагрузки конструкции на грунт на более широкую площадь, чтобы не превышалась безопасная несущая способность грунта.

Типы широких фундаментов

i) Фундамент стены: В этом типе фундамента ряды кирпичей (обычно глубиной 100 мм) укладываются под надстройкой с отступом 50 мм наружу с каждой стороны стены .

ii) железобетонные фундаменты: железобетонные фундаменты используются, когда каменная стена подвергается очень большой нагрузке, а несущая способность грунта очень низкая.

В этом типе фундамента, как правило, слой бетона толщиной 3 см выдерживается до возведения над ним железобетонного фундамента. В железобетонных фундаментах предусмотрены арматурные стержни. Основание железобетонной колонны может быть квадратным, прямоугольным или круглым.

Комбинированные фундаменты

Комбинированные фундаменты состоят из общего фундамента для двух колонн, которые могут быть прямоугольными или трапециевидными.

Ленточный фундамент: Этот тип фундамента распределяет вес несущей стены по площади земли. Фундамент обычно имеет двойную ширину несущей стены, иногда даже шире.

Ленточный фундамент: В ленточном фундаменте внешняя и внутренняя колонны соединены ленточной балкой, которая не передает никакой нагрузки на нижележащий грунт.

Сплошной фундамент

Сплошной фундамент состоит из плотной железобетонной плиты, покрывающей всю нижнюю часть конструкции. Этот тип фундамента предусмотрен в грунте с низкой несущей способностью, где нагрузка на конструкцию велика.

Фундамент под ростверк

Этот тип фундамента подходит, когда нагрузка, передаваемая стеной или колонной, исключительно велика, а несущая способность грунта очень мала. Глубокие раскопки также исключены из этого фундамента. Фундаменты ростверка бывают двух типов:

1. Фундамент ростверк стальной и
2. Фундамент ростверк деревянный.

Фундамент с внецентренной нагрузкой

В этом типе фундамента распределение давления на грунт остается равномерным. Однако фундамент может подвергаться внецентренной нагрузке в следующих случаях:

i) Когда колонна или стена расположены на границе участка, их фундамент ограничен и не может быть продлен за границу участка, что приводит к эксцентричным нагрузкам на фундамент.

ii) Консольные балконы, кронштейны и т. д., прикрепленные к стенам или колоннам, создающие изгибающий момент и, таким образом, вызывающие внецентренную нагрузку на фундамент.

Внецентренные нагрузки вызывают неравномерное распределение давления на подстилающий грунт фундамента. Если эксцентриситет небольшой, следует следить за тем, чтобы максимальная интенсивность давления не превышала безопасной несущей способности грунта.

И если эксцентриситет большой, стена или колонна могут опрокинуться. В этом случае можно использовать следующие два метода для обеспечения устойчивости стены/колонны без нарушения зоны за границей участка.

• а) Смещение фундаментов
• б) Проверка ленточных фундаментов.

2. Фундамент глубокого заложения

Фундамент глубокого заложения – это тип фундамента, в котором фундамент размещается на большей глубине ниже уровня земли. Глубина фундамента намного больше его ширины.

Глубокий фундамент можно разделить на три категории:

1. Свайный фундамент.
2. Коффердамы.
3. Кессонный фонд.

Свайный фундамент

Свайный фундамент — это тип фундамента, в котором тонкий элемент из дерева, бетона или стали вставляется в землю для передачи нагрузки конструкции.

Нагрузка передается на более прочный слой за счет трения или подшипника. Этот тип фундамента обычно используется в случае низкой несущей способности грунта или при наличии слоя слабого грунта на поверхности.

Читать – Когда использовать свайный фундамент

Классификация свайного фундамента

Классификация по функциям:

Несущие сваи

Сваи несущей конструкции забиваются в мягкий верхний слой грунта, а их основание упирается в твердый грунт . Концевые несущие сваи действуют как вертикальные колонны или опоры.

Создают среду для передачи структурной нагрузки через сваи на твердый нижний слой. Мягкий грунт также обеспечивает боковую поддержку сваям, увеличивая несущую способность грунта.

Висячие сваи

Когда верхний слой грунта находится на большой глубине и невозможно поставить нижний конец сваи на твердое основание, нагрузка воспринимается за счет трения между окружающим грунтом и поверхностью сваи.

Несущая способность висячих свай может быть увеличена за счет увеличения диаметра, группировки свай, забивки сваи на большую глубину и шероховатой поверхности сваи.

Шпунтовые сваи

Эти типы свайных фундаментов используются в качестве подпорных стен. Шпунтовые сваи

• используются для строительства подпорных стен в доках или других морских сооружениях.
• Для удержания стенок котлованов фундамента.
• Для защиты берегов рек от эрозии.
• Для удержания грунта для увеличения его несущей способности.
• Для изоляции фундамента от окружающего грунта.
• Для защиты фундамента от эрозии морем или рекой.

Анкерные сваи

Эти типы свай обеспечивают анкеровку против горизонтальных натяжений и распоров.

Сваи

Эти сваи забиваются под наклоном, чтобы лучше противостоять горизонтальным и наклонным силам.

Отбойные сваи

Эти типы свай изготовлены из бревен и в основном защищают причальные суда от повреждений. Они также защищают бетонную палубу или береговые конструкции от ударов судов.

Сваи уплотнения

Эти сваи забиваются в сыпучий грунт для увеличения несущей способности слабого грунта.

Классификация по материалу

1. Деревянные сваи.
2. Бетонные сваи.
3. Стальные сваи.
4. Сваи композитные.
5. Песчаные кучи.

Коффердамы

Коффердамы — это временные конструкции, которые не пропускают воду с заданного участка, чтобы обеспечить возможность строительства на сухой поверхности.

Классификация коффердамов на основе материала

1. Земляной перемычка.
2. Перемычка каменно-набросная.
3. Перемычка одностенная.
4. Коффердам с двойными стенками.
5. Детская кроватка Коффердам.
6. Сотовый перемычка.

Фундамент кессона

Кессон представляет собой водонепроницаемую конструкцию из дерева, стали или железобетона, которую выкапывают для фундамента мостов, опор и т. д. Этот тип фундамента в основном используется при строительстве опор мостов и других сооружений, требуется фундамент под водой.

Типы кессонов

1. Открытый кессон.
2. Ящик-кессон.
3. Пневматический кессон.

Надеюсь, теперь у вас достаточно знаний о типах фундаментов.
