Строительство любой постройки начинается с сооружения фундамента – основы всего здания. Он принимает на себя всю нагрузку конструкции, равномерно распределяя ее по грунту. Благодаря ему, постройка не будет смещаться, и деформироваться при разных климатических условиях. В зависимости от конструктивных значений, типа грунта и особенностей постройки, существует несколько разновидностей фундамента. Все они обладают своими достоинствами.

Какие виды фундаментов существуют? В чем разница между ними? Какой выбрать тип фундамента? Все это вы узнаете из нашей статьи.

№1 – ленточный фундамент

Один из популярных вариантов, который применяется в строительстве. Хоть технология возведения несложная, само основание массивное, а процесс довольно трудоемкий. Кроме того, материала для работы уходит довольно много. Чаще всего используется для строительства частных домов на несложном типе грунта.

Что представляет собой ленточный фундамент? Это лента или полоса, сделанная из железобетона, которая повторяет контур всего здания. Благодаря такому устройству, фундамент получается крепким, способным выдержать высокие нагрузки. Лента формируется под каждыми внутренними и наружными стенами. Рекомендуется использовать для каменных, кирпичных или бетонных домов с большим весом. Особенностью является то, что с этим фундаментом вы можете соорудить под домом гараж или погреб. Да, трудозатраты действительно высоки, но зато вы получите надежное основание, которое способно простоять более 150 лет. Лучше один раз вложить средства и забыть, чем продешевить и часто прибегать к ремонту. Но, это гарантируется лишь в том случае, когда вы придерживались технологии строительства. Сделав что-то не так, вы значительно сократите эксплуатационный срок и характеристики основания.

Технология устройства

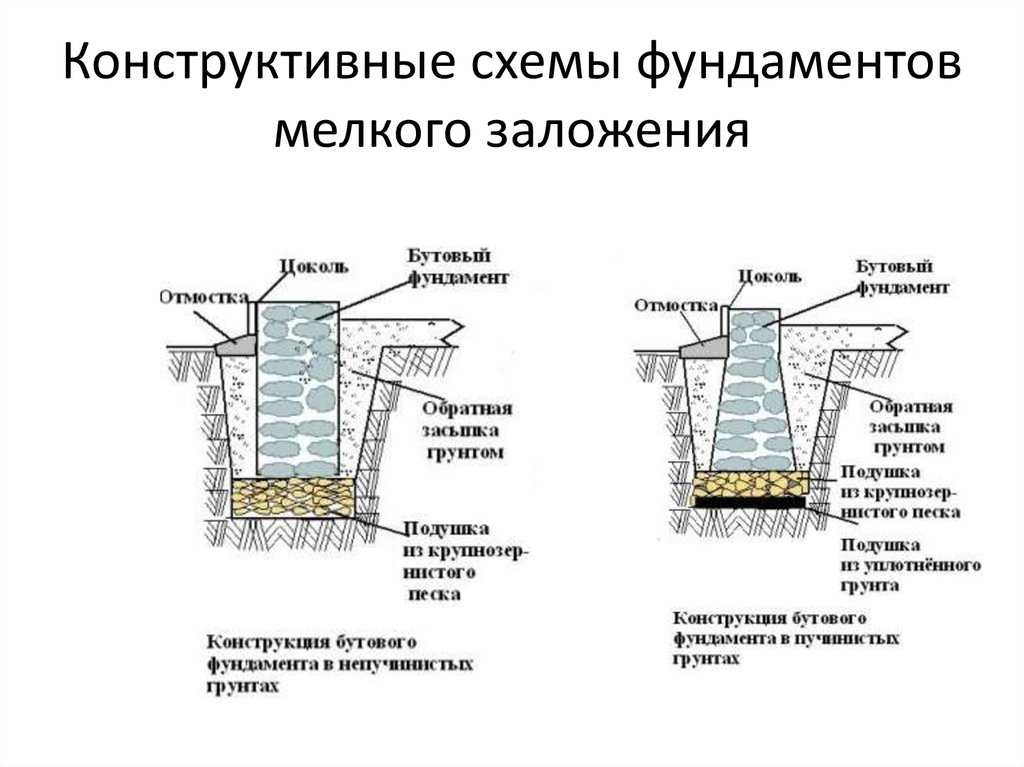

Обычно такое основание закладывают на 0,2 м глубже расположения точки промерзания грунта. Толщина варьируется и напрямую зависит от толщины стен с отделкой и планируемого давления стен. Существует две разновидности такого фундамента:

  1. Мелкозаглубленный, подходит для небольших деревянных или каменных домиков. Глубина закладки от 50 до 70 см.
  2. Заглубленный фундамент, применяемый для массивных конструкций с несколькими этажами. Расход материала намного выше, так как глубина залегания на 30 см больше точки промерзания грунта, которая в разных местностях может быть разной.

Для устройства роется траншея, которая повторяет форму дома и несущих стен. После чего все выравнивается и на дне устраивается песчаная подушка. Она хорошенько трамбуется. Рекомендуемый слой песка от 10 до 20 см, слой щебня такой же. Чем глубина траншеи больше, тем толще нужен слой подушки. После этого остается только сделать опалубку (съемную или несъемную), установить армирующую сетку и залить все бетоном. Схему ленточного фундамента видно ниже.

Достоинства:

  1. Прочность.
  2. Долговечность.
  3. Возможность соорудить подвал, погреб, гараж.
  4. Выдерживает большую нагрузку, подходит для утяжеленных конструкций.

Недостатки:

  1. Высокая себестоимость.
  2. Большие трудозатраты.

№2 – столбчатый фундамент

Отличается от первого варианта тем, что требуется меньше материалов, так как фундамент не сплошной, а сделан на основе столбов. Эти столбы устанавливаются на всех углах постройки, в месте пересечения стены и в тех точках, где высокая нагрузка. Особенностью является надежность, экономичность, отсутствие работ по гидроизоляции. Но, использовать его для тяжелых конструкций нельзя. Нашел применение в частном строительстве для сооружения небольших конструкций.

Технология устройства

На деле это система столбов, которые располагаются в нужных точках здания (обязательно на углах и местах с повышенной нагрузкой). Они вкапываются в землю. Оптимальное расстояние между ними – полтора или два с половиной метра. Сами столбы могут делаться из кирпичей, камня, обычного или бутобетона. Важно заполнить оставшееся пространство между столбами и землей песком и щебнем и дополнительно забетонировать.

Для сохранения тепла пространства под полом, а также для защиты от влаги и пыли, делается забирка. Что это? Стена, которая соединяет столбы. Ее сооружают из кирпича, бетона или бутовой кладки. При пучинистом грунте под забирку насыпают песчаную подушку, слоем в 15 см. А сама стенка углубляется в грунт на 15 см.

Достоинства:

  1. Экономичность.
  2. Быстрота и легкость выполнения работ.
  3. Надежность.

Недостатки:

  1. Подходит только для домов с небольшим весом.
  2. Нет возможности сооружения подвала или гаража.

Фундамент стаканного типа

Хотим отметить, что разновидностью этого типа фундамента является этот вид. Их конструкция довольно похожа. Может применяться для строительства мостов, для возведения промышленных атомных построек и других производственных зданий. Для частного строительства фундамент стаканного типа используется редко. На фото видно, как он выглядит.

№3 – монолитный фундамент

Чаще всего такие типы фундаментов используются для небольших строений. Для выполнения работ вам не потребуется дополнительная дорогостоящая техника. Такой фундамент может быть ленточным или столбчатым.

Ленточный выглядит как железобетонная полоса, которая простилается по всему периметру постройки. Мелкозаглубленный монолитный тип основания формирует жесткую раму в горизонтальной плоскости, которая обеспечит устойчивость фундамента на пученистом грунте. Используют конструкцию для домов с небольшим весом из дерева. Что касается углубленного основания, то его делают под тяжелые конструкции, для которых нужно будет строить гараж.

Если говорить о столбчатом монолитном фундаменте, то это постройка из столбов, возводимых на каждом угле постройки и местах с высокой нагрузкой. Что касается пространства между столбами, то его засыпают песком, щебнем и бетонируют.

Кроме того, для особо тяжелых домов делают сплошной монолитный фундамент, который устраивается под площадью постройки полностью. Основное преимущество такого типа фундамента в том, что при смещении грунта, монолитная плита будет двигаться вместе с ней. Как результат, стены дома не будут трескаться и разрушаться. Фундамент прочный и обходится недорого, примерно 15–20% стоимости от общей суммы.

№4 – свайный фундамент

Идеальный вариант для тех, кто столкнулся с тяжелым типом грунта. Дело в том, что такое основание можно делать на пучинистом грунте с близким расположением грунтовых вод. Никакие неустойчивые грунты ему не страшны. А что самое главное – себестоимость постройки минимальная. Это один из самых экономичных вариантов для строительства частного дома. В качестве основы используются сваи – это столбы с заостренными концами, которые вкручивают, забивают или вставляют в грунт. Они передают нагрузку всего здания на грунт, распределяя ее.

Существует несколько видов этого фундамента, которые зависят от типа свай. Они бывают:

  1. Деревянные.
  2. Бетонные.
  3. Металлические.
  4. Железобетонные.

По форме определяют круглые сваи, кольцевые, прямоугольные или квадратные. Если говорить о способе установки, то изделия бывают:

  • винтового типа;
  • забивного типа;
  • буронабивного типа.

Винтовой фундамент

Винтовые сваи легко использовать в личных целях. Их основание сделано в виде винта, поэтому вы сможете просто вкрутить их в отмеченные места. Работы выполняется без привлечения дополнительной спецтехники. При этом размер свай зависит от глубины залегания грунтовых вод и уровня промерзания грунта. Все сваи вкручиваются в землю строго перпендикулярно вручную или специальным оборудованием.

Винтовая свая представляет собой металлическую трубу, с наваренной лопастью определенной конфигурации. Для винтового фундамента они ввинчиваются в землю не меньше, чем на 1,5 м. При этом пучинистый и просадочный грунт не проблема. Сваи выставляются по одному уровню, бетонируются, а сверху делается обвязка.

Преимущества

За что так ценят винтовые фундаменты? Они имеют высокую несущую способность. Все дело в том, что при ввинчивании трубы, грунт не становится рыхлым, а, наоборот, уплотняется лопастью сваи. Кроме того, на устройство такого основания не потребуется много усилий, времени, материалов и средств. Всего за несколько дней ваш фундамент будет готов. В то время как на высыхание ленточного фундамента нужно 30 дней, плюс работы по его сооружению. Да и процесс может происходить в любое время года.

Забивной фундамент

Если говорить о фундаменте забивного типа, то сваи нужно забивать или вдавливать в землю специальной техникой или вибрационным способом. Благодаря этому процесс усложняется. В домашних условиях сделать такой фундамент будет сложно.

Буронабивной фундамент

Средний вариант, который тоже часто используют для строительства домов. Разница в том, что сваи делают прямо на строительной площадке и устанавливают в уже вырытую скважину.

Работа заключается в том, что в намеченных местах роются скважины. Это можно сделать как вручную (ручным бором), так и механизированным способом. На дне скважины делают песчаную подушку и устанавливают сваю (стальной каркас, асбестоцементная труба и т. п.). Внутрь трубы помещают арматуру и заливают все бетонным раствором. Пространство между трубой и грунтом засыпают песком и щебнем и тоже бетонируют.

Обратите внимание! За счет простоты и дешевизны, на территории России такой вид основания используется в 10% случаях, когда выбирают свайный фундамент.

№5 – плавающий фундамент

Сфера использования – регионы с невысоким залеганием грунтовых вод и слабонесущим, пучинистым, насыпным грунтом. Сама конструкция довольно проста, а сам фундамент безупречно защищает постройку от внешних факторов и разрушения.

Технология устройства

Все начинается из копки траншеи согласно плану. Ширина – 50 см, глубина – 70 см. Затем по всей длин котлована устанавливают ряд бутобетона. После чего сверху ложится полоска арматурной сетки, ширина которой 35–40 см или же 3–4 полоски из прутьев арматуры. Все стыки прихватываются сваркой или обвязываются проволокой из металла. После чего выкладывается второй ряд бутобетона и надстраивается цоколь.

После того как все готово, плавающий фундамент должен настояться на протяжении недели во влажном состоянии, и на протяжении 3 дней в сухом. Если говорить о плавающем фундаменте для небольших конструкций, то процесс немного иной. Траншея роется шириной в 60 см. Из них 10 см засыпается щебнем, остальные 50 песком. Вся масса хорошенько пропитывается водой, чтобы фундамент дал осадку. Затем все снова досыпается, для достижения прежнего уровня. На уровне грунта из бетона отливаются плитки под столбики. После чего устанавливаются столбы из кирпича, ширина которых полтора или два кирпича. Допускается использование небольших бетонных блоков. Все покрывается рубероидом и делается обвязка из доски, пропитанная составом против гниения.

В таком случае если под основанием будет находиться вода, то она будет везде. Фундамент будет двигаться равномерно. Так, вы можете справиться с проблемными участками.

Подведем итоги

В этой статье мы рассмотрели самые популярные и ходовые виды фундаментов. Какой из них выбрать, дело ваше. Отталкивайтесь от того, какой тип грунта у вас на участке, где находятся грунтовые воды, и какова точка промерзания грунта. Опытный геодезист сможет ответить вам на эти вопросы. Исходи из этих данных, вы сможете определиться с тем, какой тип фундамента использовать в своем случае. Все они хороши по-своему. А благодаря нашим советам, вы сможете соорудить качественное основание.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Виды фундаментов для строительства частного дома. Характеристики

31 июля’18

Постройка дома обязательно начинается с его основы — с фундамента. Безусловно, если базовая часть здания будет плохая и некачественная, то в нём будет просто небезопасно находиться, не говоря уже о том, чтобы там жить или работать. Нельзя гарантировать, что в самое неожиданное время у здания может рухнуть стена или пойти трещина.

Прежде чем возводить дом и прокладывать опору, требуется внимательно ознакомиться с тем, какие вообще фундаменты бывают и какой из них нужен для вашего случая. Это необходимо, чтобы ваш дом служил вам долго и не приносил ненужных хлопот и был безопасным. При выборе типа фундамента обратите внимания на то, что все основы отличаются тем, что они разные по конструкции строения, по способу изготовления и опоре на почву.

Также читайте о том, как выбрать бетон для фундамента.

Ленточные фундаменты

Этот тип фундамента наиболее популярен, так как его конструкция проста для построения без специальных знаний и его возвести гораздо проще, чем другие. Но его минус состоит в том, что этот вид нужно прокладывать под каждой несущей стеной, что может вызвать перерасход ресурсов и денег и требует объёмной работы. Но его плюсы неоспоримы: основа легко строиться и её конструируют из бетона, а ещё она одинакова по всему периметру, так как она закладывается под несущими стенками.

Этот тип фундамента стоит выбрать, если вы возводите дом с бетонными, блочными или каменными стенами, что весьма тяжёлые и требуют под собой мощную основу. В том случае, когда у вас в доме должен быть «минус первый» этаж, то тогда ничего, что будет больше подходить, чем ленточное основание, вы вряд ли сумеете подобрать.

Если вас заинтересовал данный тип фундамента, то ознакомьтесь со статьёй про выбор бетона для ленточного фундамента.

Существует ещё два типа ленточного фундамента: сборный и монолитный.

Сборный фундамент

Такой тип фундамента больше подходит для лёгких строений — гаражей, сараев и пристроек к частному дому, так как высокие нагрузки он элементарно не осилит. Данная конструкция сооружается проще, чем монолитный фундамент, но подойдёт не для всех типов земли, а именно в местах, где почва подвергается сильному замерзанию. И ещё важная деталь: на таком типе не построишь сложные сооружения по своей форме. Поэтому подбирайте сборный ленточный фундамент для построения простых сооружений.

Монолитный фундамент

Монолитный фундамент имеет достаточную мощность, чтобы выдерживать тяжеловесные стены и материалы, поэтому к его применению прибегают для построения ограждений из железобетона или тяжёлых камней. Но важно понимать: чтобы возвести такой фундамент, придётся потратить много ресурсов и труда. И необходимо также привлекать спец-техническое оборудование.

Свайный тип фундамента

Данный тип фундамента — рекордсмен по скорости его возведения. Его можно построить за один-два дня. Основа такого фундамента строится из отдельных свай, которые нужно вставлять прямиком в землю. Современное частное строительство использует данный вид основания почти постоянно из-за быстрой скорости его построения. Для того, чтобы вставить сваи в землю, можно использовать нужно технику, но даже человек без оборудования может справиться. После закрутки сваи в неё заливают бетон, чтобы она была хорошо закреплена. И дальше закрепляются балки и делается решетчатая база.

При строительстве свайного фундамента рассчитайте нагрузку, необходимое кол-во материала, свай на квадратный метр и то, как вы должны будете их расположить.

Плиточный фундамент

Одним из самых денежно затратных решений является плиточный фундамент. Он подойдёт для строительства на неустойчивых подвижных почвах, где может произойти провал или сжатие земли. На вид это монолитная плита ну или решетка, которую собрали из железобетона, между балок основы залито бетоном.

Плитный фундамент прокладывают под всю постройку. Ещё этот фундамент подходит для местности, которая распологается недалеко от водных мест. Качество данной основы очень высоко, она надёжна и прочна. Но совсем не в плюс ему идёт то, что стоит его закладка очень дорого, поэтому к его применению прибегают редко, в основном в тех случаях, когда без него совсем не обойтись.

Столбчатый вид опоры

Данный вариант основы отличается от иных тем, что она одна из самых низкостоящих. Заложение такого типа фундамента выйдет по затратам раза в два дешевле, чем, допустим, монолитного основания. Если вам нужно построить домик без подвала или баню — то можете смело выбирать столбы, так как не переплатите лишнее. Также этот тип идеально впишется под деревянный финский домик или каркасное здание. То есть любое строение, не производящее сильных нагрузок на своё основание.

Иногда для сооружения такого фундамента применяются не бетонные, а деревянные столбы. Это бывает очень редко, ведь очевидно, что они не могут прослужить очень долго. И для древесины необходим особенный уход.

Построить его невообразимо просто — устанавливаем столбы на наружных стенах постройки, а сверху кладём балки для связи. Столбы расставляем по всему периметру, каждый от которого отходит на 2-3 метра.

Блочный фундамент

Блочный фундамент вы можете встретить частенько, если строятся загородные домики и коттеджи, рассчитанные на несколько уровней. Чтобы построить данный фундамент, придётся сконструировать технологию железобетонных блоков сплошных. Её используют в таких областях, в коих на основание образуется наибольшая нагрузка. Его плюсы: высокая стойкость и надёжность, легко построить без помощи специалистов, весьма не дорого стоит и одним из главнейших преимуществ является то, что его можно сооружать в местах, где земля имеет высокую химическую кислотность. Другими словами, такой фундамент тяжело разрушится как физически, так и химически.

При построении основы придётся произвести качественную и тщательную теплоизоляцию, потому что блоки не прилегают друг к другу вплотную. Это позволит вам сохранить тепло и уют вашего дома.

Виды деревянных фундаментов

Кроме фундаментов из бетона, существуют ещё деревянные, применение которых реже в силу того, что они не так долго служат и требуют ухода. У них, несомненно, есть ряд преимущественных характеристик:

  • легко построить без спец образования;
  • не нужно поднимать тяжести и прибегать к использованию для этого специальной грузоподъёмной техники;
  • гораздо дешевле бетонных;
  • дерево может хорошо удерживать тепло;
  • древесина может выстоять перед деформацией.

Ну и главные недостатки, конечно, это: не выдерживает серьёзных нагрузок и недолговечность.

Существуют разные виды оснований из дерева, а конкретно:

  • свайный;
  • ленточный;
  • столбчатый.

Присмотреться к данного рода фундаментам лучше всего в том случае, если вы хотите сделать дачу или некую небольшого размера лёгкую постройку у себя на участке, при этом грунтовка участка должна быть неподвижной и уровень грунтовых вод относительно низким. Тогда деревянный фундамент сможет прослужить вам долго и сэкономит вам деньги.

Облицовка цоколя

Ну вот, опора возведена, но осталась её выступающая часть, которая видна. Конечно, она тоже требует какой-то красивой отделки. Для облицовки видимой части основания может быть разнообразие вариантов. Они разнятся по надёжности и по своей цене. Решить, какую облицовку сделать, вы имеете возможность в зависимости от своих вкусов и предпочтений, разница в их качестве относительно теплоизоляции и крепкости минимальна, а вот на внешний вид они могут отличаться действительно сильно. Самое элементарное, что можно придумать и сделать для оформления цоколя, — покрытие его штукатуркой. Цвет материала, её вид — это уже личное дело каждого хозяина дома. Работу по облицовке штукатуркой вы запросто сможете сделать самостоятельно. Также этот способ один из самых дешевых.

Дорогим и «люксовым» вариантом считается облицовка из натурального камня. Конечно, этот способ отличается тем, что нужно вложить крупную сумму в его осуществление. Зато прекрасный вид дома, долговечность и надёжность гарантирована. Вариаций того, какой камень выбрать, — уйма. Но следите за тем, чтобы ваше основание было достаточно прочным, так как данный тип облицовки имеет значительный вес. Ну и минусом этого способа также является то, что вы вряд ли сумеете самостоятельно красиво и качественно выложить камни, поэтому вам придётся прибегнуть к помощи профессионалов.

Если вам очень нравится вариант с камнем, но натуральный камень для вас — слишком дорого удовольствие, то можете выбрать облицовку искусственным камнем. Внешне она ничем не будет отличаться от натуральной. Такие камни изготавливают из бетонного раствора или специальных полимеров.

Не отходя далеко от темы камня, нельзя не упомянуть про облицовку кирпичом. Такой способ поможет сохранить вам тепло в доме и респектабельный вид здания. Но для такого варианта необходим ленточный фундамент или специальная опора под кладку.

Виды арматуры для фундамента

Арматура для фундамента — важный элемент, так как она поддерживает всю конструкцию основания и повышает её прочность. Вы можете выбрать арматуру из металла или из стеклопластика, последняя отличается своей высокой прочностью, но при этом будет стоит дороже, чем из обычного железа.

«Скелет» основания отличается тем, что у него может быть разный диаметр — от 5 миллиметров до 32. При этом, чем больше диаметр сечения, тем больше может быть вес самого здания. Для ленточной опоры чаще всего используют каркас диаметром от 10 до 14 мм, при этом располагая прутья на расстоянии 2,5 метра. При плиточном выбирать примерно 15 мм в сечении, при этом сверху арматура должна выглядеть как сетка или решетка с квадратами 20 на 20.

Не стоит экономить деньги и пренебрегать этим элементом строительства, так как она эффективно поможет сохранить ваш фундамент от разрушений и повреждений на очень долгий срок, а построить её вы сумеете самостоятельно.

Значение фундамента для дома

Итак, очевидно, что в доме важнейшая часть — это не его внешний вид или внутренний, как кто-то может подумать, самое главное — его основание. Вед строительство каждого здания начинается с фундамента, это неоспоримый факт. Поэтому для того, чтобы ваш дом крепко стоял на земле очень долгий срок, то вы должны со всей ответственностью отнестись к подбору материала и типа фундамента для своего здания. После этого обязательно подсчитайте количество нужного материала, чтобы не переплатить лишнего.

Если вы уверены в том, что сами можете справиться с такой серьёзной задачей, как строительство основания, то можете попробовать сделать его без профессиональной помощи. Но в том случае, когда вы не уверены в себе и просто не знаете, с чего начать и как вообще делать эту работу, то лучше всего будет обратиться к специальным работникам, они помогут вам построить фундамент для дома на долгое время.

Если вы уже выбрали тип фундамента, который подходит вам, то можете выбрать бетон для него тут.


Различные типы фундаментов, которые обычно используются для построек

Содержание этой статьи: Типы фундаментов, Фундамент с насечками, Ступенчатый или ступенчатый фундамент, Свайный фундамент, классификация свайного фундамента, Сваи можно классифицировать по материалу — деревянные сваи , бетонные сваи, железобетонные сваи, шпунтовые сваи, классификация основана на режиме работы свай, (i) несущих пилюлях и (ii) висячих сваях. Плотный фундамент, колодезный фундамент, фундамент Кассиона, консольные фундаменты, комбинированный фундамент. ,Фундамент перевернутой арки,Фундамент ростверка.

Ниже приведены различные типы фундаментов, которые обычно используются для различных конструкций:

Фундамент с насечками

Ступенчатый или ступенчатый фундамент.

Свайный фундамент.

Плотный фундамент.

Фундамент скважины.

Фонд Кессона.

Консольный фундамент.

Фундамент комбинированный.

Фундамент перевернутой арки.

Ростверковый фундамент.

Фундамент на фундаменте Фундамент с насечками

Это самый простой тип фундамента, который обычно используется для обычных зданий на аллювиальных грунтах. Этот тип фундамента обычно можно использовать для трех-четырехэтажных зданий на обычном типе аллювиальных грунтов.

Фундамент настила состоит из бетонного основания, обычно из известкового бетона, и ряда фундаментов ниже уровня земли. Глубина и ширина фундамента зависит от несущей способности грунта и интенсивности нагрузки. Глубину фундамента можно рассчитать по формуле Ренкина

Ширина фундамента ни в коем случае не должна быть меньше 2T+2J, , где T — толщина стены, а J — требуемое смещение бетона. Если ширину фундамента принять равной 2T + 2J, , то количество цоколей в этом фундаменте будет равно количеству полукирпичей в толщине стены без учета бетонных выступов. Например, для фундамента кирпичной стены толщиной 1 J будут предусмотрены три отступа, исключая бетонный отступ.

2 Ступенчатый или ступенчатый фундамент. Ступенчатый или ступенчатый фундамент

Этот тип фундамента предусмотрен на холмистой местности или в тех случаях, когда почва неровная. В этих фундаментах котлованы выполнены в виде ступеней. Желательно, чтобы все ступени были одинаковой длины и глубины. Функция обеспечения шагов есть. чтобы избежать ненужной резки и заполнения. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда R.C.C. свая забивается по самому нижнему основанию фундамента, чтобы избежать проскальзывания конструкции вместе с фундаментом.

3 Свайный фундамент.

Это один из важных типов фундаментов, который используется в следующих ситуациях:

  • Когда нецелесообразно предусматривать насыпные фундаменты и твердый грунт находится на большей глубине.
  • Когда очень дорого предусмотреть ростверк или ростверк.
  • Когда на фундамент должны восприниматься тяжелые сосредоточенные нагрузки.
  • Когда верхний слой почвы представляет собой насыпной и сжимаемый характер.
  • При возможности строительства оросительных каналов в близлежащем районе.
  • В случае мостов, когда размыв больше в русле реки.
  • В болотистых местах.

Сваи представляют собой вбитые в землю вертикальные колонны, на которые опираются деревянные или бетонные платформы. Сваи забивают на одинаковых расстояниях. Размер и расстояние между сваями зависят от несущей способности и типа грунта, а также от нагрузки конструкции.

Классификация свай. бетонная свая, бетонная свая со стальной оболочкой, сборная железобетонная свая

Сваи можно классифицировать по

(i) Материал и (ii) Работа.

Классификация материалов.

Сваи классифицируются как

(a) Деревянные сваи.

(б) Бетонные сваи.

(c) R.C.C. Сваи

(d) Шпунтовые сваи.

(а) Деревянные сваи.   Деревянные сваи

Они сделаны из стволов деревьев, таких как тик, сал, бабуль, деодар и т. д. Деревянные сваи обычно имеют круглую форму, диаметр варьируется от 20 см до 50 см. Длина сваи обычно в 20 раз больше диаметра. Верхняя часть сваи снабжена железным кольцом или колпачком, а нижняя часть заострена и снабжена железным башмаком. Если почва мягкая, можно использовать тупые сваи, но если грунт содержит валуны, следует использовать металлический наконечник. Деревянные сваи должны быть забиты ниже постоянного уровня грунтовых вод, иначе они разлагаются грибками и насекомыми. Эти сваи экономичны и могут быть быстро забиты без тяжелой техники и особого технического надзора.



(b) Бетонная свая.

Бетонные сваи изготавливаются на месте. В земле делаются отверстия заданного диаметра и заливаются бетоном. Иногда снаряд, забитый для изготовления отверстия, оставляют внутри и заливают бетоном. Преимущество этого заключается в том, что имеется оболочка для защиты цементобетона сваи от разрушения или эрозии под действием кислой воды, встречающейся в субстрате. Эти сваи применяют, когда их необходимо забить в твердый пласт, проходящий через пластичные грунты. Они надежны в конструкции, так как не должны выдерживать удары молотком. Они отлиты точной длины, и нет потерь, как в сборных сваях. Главный недостаток этих свай в том, что их нельзя возводить под водой.

 (c) Армированные цементобетонные сваи.

Р.К.К. сваи, как правило, сборные, а их ножки скошены, как у деревянных свай. R.C.C. сваи могут быть восьмиугольной, квадратной или круглой формы со стальными шлемами на вершине. После того, как сваи вылечены и выдержаны, их забивают в землю. Эти сваи имеют диаметр от 15 до 60 см и длину от 3 до 30 м. R.CC. сваи не должны содержать более 4% стали. Эти сваи могут быть залиты заблаговременно до начала работ по фундаменту, и выполнение работ может быть выполнено очень быстро. В отличие от деревянных свай, их можно использовать выше уровня грунтовых вод. Но эти сваи очень тяжелые и вызывают затруднение транспирации и бывают изменения их повреждения при транспортировке.

(d) Шпунтовые сваи.

Этот класс свай в основном используется при строительстве фундамента, а не в качестве фундамента конструкции. Их основная функция заключается в том, чтобы ограждать определенный участок земли, в пределах которого могут вестись работы по устройству фундамента, а также ограничивать рыхлый грунт и препятствовать его растеканию. Шпунтовые сваи могут быть деревянными, стальными, бетонными или железобетонными.

Рабочая классификация.

Эта классификация основана на режиме работы свай. В соответствии с этой классификацией сваи делятся на две группы: (i) опорные сваи и (ii) висячие сваи.

(i) Несущие сваи .

Эти сваи используются для восприятия вертикальных нагрузок на их концах. Несущие сваи применяют в тех местах, где мощность твердой толщи невелика.

Когда сваи забиваются в твердый слой, они передают нагрузку конструкции на нижний твердый слой, эти сваи фактически действуют как колонны.

(ii) Висячие сваи.

При очень рыхлом или мягком грунте на значительную глубину применяют висячие сваи. Эти сваи уравновешивают нагрузку конструкции за счет трения, предлагаемого по окружающий грунт по бокам свай. Они, как правило, короткие по длине и не загнаны в жесткую постель. Поверхность висячих свай выполнена шероховатой для увеличения поверхностного трения.

Проблема висячих свай дискуссионна. В некоторых грунтах почва по тем или иным причинам становится рыхлой и уменьшает трение, что может привести к разрушению конструкции.

4 Плотный фундамент. Сплошной фундамент

Сплошной или матовый фундамент используется в тех местах, где нецелесообразно использовать настил или свайный фундамент. Этот тип фундамента также рекомендуется в тех случаях, когда несущая способность грунта очень низкая, нагрузка на конструкцию распределяется по всей площади пола или когда конструкция подвергается постоянным ударам или рывкам.

Сплошной фундамент состоит из армированной цементобетонной плиты или железобетонной плиты. Тавровая балка уложена по всей площади. Тавровая балка может состоять из основных и второстепенных балок, как показано на рис. 1’8.

Тавровая балка также может быть перевернутой. Фундамент из перевернутых Т-образных балок больше всего подходит для конструкций с колоннами, например, на фабриках или в мастерских. Балки и плита должны быть построены одновременно, чтобы действовать как монолит. R.C.C. работы закладываются на необходимой глубине фундамента и далее до цоколя, внутренние пространства засыпаются сухим песком и щебнем. R.C.C. плиты и балки можно укладывать непосредственно на утрамбованную поверхность грунта или на слой известкового бетона.

5 Фундамент скважин. Фундамент колодца

Колодцы представляют собой удобный метод обеспечения надежного фундамента в глубоком песчаном и мягком твердом грунте. Фундамент колодца обычно используется при строительстве опор мостов, гатов и т. д., где глубина воды умеренная, а фундаменты проводить в глубоких песчаных грунтах мягких грунтов.

Деталь бордюра колодца

Для устройства фундамента колодца на проточной воде, как и для строительства опоры моста, сооружается временная дамба, исключающая попадание воды с места строительства. Это временное сооружение известно как перемычка. Вода из внутренней части перемычки откачивается. Теперь бордюр колодца из стали, бетона или дерева со стальными режущими кромками размещается над желаемым местом, где должен быть заглублен колодец. Кирпичная или бетонная тонировочная стена сооружается высотой до 1 м. Затем дают высохнуть. 1 Землю из колодца вычерпывают либо ручным трудом, либо волокушами, а затем колодцу дают погрузиться. Сооружают другую высоту окрашивания и вытаскивают материал изнутри. Колодец тонет из-за собственного веса. Процесс повторяется до тех пор, пока скважина не опустится на заданную глубину или не достигнет твердого слоя, в зависимости от обстоятельств. Перед спуском внешние поверхности окрашивания выравниваются, чтобы свести к минимуму сопротивление трению. Погружение проверяется путем помещения желаемых грузов на верхнюю часть колодца.

Использование фундамента колодца для опоры моста

Когда проходка во всех отношениях завершена, нижняя часть до глубины около 3 м забивается цементобетоном, средняя часть — песком и гравием, а верхняя часть — цементобетоном.

Теперь R.C.C. колодезная чаша сооружается над колодцем. Верх чаши колодца должен быть ниже уровня дна реки. Над крышкой колодца в настоящее время сооружается надстройка опоры моста.

6 Фундамент Кессона. Фундамент кессона

Когда глубина воды значительна и поток воды таков, что перемычка не может быть легко и экономично построена, тогда используется другой метод фундамента колодца, который называется фундаментом кессона.

Кессон представляет собой коробку из стали с двойными стенками и водонепроницаемую, с отмывкой бордюра колодца с прикрепленными к его дну режущими кромками. Барабан переносится на площадку, т. е. место, где он должен быть размещен. Барабан тонет с помощью стальных рельсов или мешков с песком и удерживается в вертикальном положении с помощью стальных канатов. Стальной кессон с двойными стенками заполнен цементобетоном, а вода изнутри вытекает наружу. Теперь грунт изнутри вычерпывается с помощью драгеров и кессону дают медленно погрузиться. Длину кессона увеличивают за счет присоединения еще одного отрезка кессона, заливают цементобетоном (с необходимым армированием), вытаскивают грунт и дают опуститься на необходимую глубину или при достижении твердого слоя. Проседание проверяется приложением к нему расчетных нагрузок.

После завершения проходки нижняя часть забивается цементобетоном, средняя часть песком и гравием и •снова верхняя часть цементобетоном. Стальной кессон над руслом реки по возможности снимается, а оставшийся разрешается с помощью штейнинга. В этом случае также R.C.C. чаша колодца сооружается поверх кессона, на котором сооружается каменная опора.

7 Консольный фундамент. Консольный фундамент

Это типичный тип фундамента, который применяется в тех случаях, когда необходимо предусмотреть эксцентриковые опоры для наружных стен или колонн из-за ограниченного пространства или по другим причинам. В этом типе фундамента для наружных и внутренних стен предусмотрены отдельные опоры, которые просто соединяются друг с другом консольной балкой. Тенденция внешнего груза к опрокидыванию уравновешивается полностью или частично нисходящим давлением, действующим на другом его конце.

8 Комбинированный Фундамент Фундамент. Фундамент на комбинированном основании

Когда две или более колонн поддерживаются одной базой, фундаменты, которые должны быть предусмотрены в таких случаях, называются фундаментами на комбинированном основании. Также предусмотрены комбинированные фундаменты для установки внешних колонн вдоль линии границы, так как белые симметричные фундаменты невозможны. Внешние и внутренние колонны сооружаются на одном и том же основании таким образом, чтобы площадь основания комбинированного основания была равна общей нагрузке двух колонн, деленной на безопасную несущую способность грунта. Базовая зона должна иметь такую ​​форму, чтобы быть симметричной относительно центральной линии колонн.

9 Фундамент перевернутой арки. Фундамент с перевернутой аркой

Это не самый распространенный тип фундамента. Этот тип фундамента используется в таких местах, где несущая способность грунта очень плохая и нагрузка конструкции сосредоточена на столбах. Другие условия почвы таковы, что глубокая выемка грунта также невозможна. Для этого фундамента перевернутая арка сооружается ниже подножия Пиреса и т. д. Обычно используются сегментные арки с подъемом от 1/5 до 1/10 пролета. Пролет арок, конечно, будет зависеть от расположения столбов. Толщина арочного кольца должна быть не менее 30 см.

10. Ростверковый фундамент.

Фундамент стальной ростверк

Это также очень важный тип фундамента и подходит для тех ситуаций, когда нагрузка на конструкцию довольно велика, а способность грунта слышать очень плохо. Этот фундамент особенно подходит там, где глубокие раскопки невозможны. Ростверковые фундаменты обычно предусматривают для возведения стоек.

Состоит из бетонного основания, над которым уложены один или два яруса двутавров под прямым углом друг к другу. Площадь бетонного основания рассчитывается путем деления общей нагрузки конструкции на несущую способность грунта. Выкапывается траншея необходимых размеров. Поверх него укладывается цементно-бетонный блок толщиной от 30 до 45 см, который должным образом уплотняется. Когда раскаяние частично высохнет, двутавры, т. е. Прокатные балки из мягкой стали размещаются на одинаковых расстояниях. (Размер и расстояние между двутаврами зависит от нагрузки конструкции и несущей способности грунта). Нижние полки двутавров соединены с бетонным блоком с помощью богатого цементного раствора. Сами двутавры соединены друг с другом трубами и болтами, образуя жесткую массу. Другой ярус двутавров размещают под прямым углом к ​​предыдущему и соединяют с помощью гаек и болтов. Весь блок теперь залит цементным бетоном, чтобы защитить сталь от коррозии. Над этим построена структура.

Изометрический вид фонда гриля

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Например:

Нравится загрузка …

различные виды основания дома | Справочник по дому

Николь Кроуфорд

  1. Выбор фундамента для дома зависит от типа грунта на строительной площадке. Для домов, построенных на плохих почвенных условиях, может потребоваться глубокий фундамент, в то время как для большинства участков требуется только неглубокий фундамент. Климат – еще один фактор, который следует учитывать при выборе фундамента. Некоторые типы фундаментов плохо работают при затоплении или низких температурах. Проконсультируйтесь с инженером-строителем, если вы строите дом, чтобы обсудить, какой тип фундамента лучше всего подходит для вас.

Заливной бетонный фундамент

  1. Согласно BobVila. com, залитый бетонный фундамент является наиболее распространенным типом фундамента дома. Фундамент из бетонной плиты формируется путем заливки нескольких дюймов бетона с более толстыми краями для обеспечения поддержки. Согласно ConcreteNetwork.com, «плита обычно опирается на слой гравия для улучшения дренажа». Плита заливается вся за один раз и идеально подходит для использования в районах, где грунт зимой не промерзает.

Фундаменты с защитой от замерзания

  1. Как следует из названия, фундаменты с защитой от замерзания защищают бетон от повреждений, вызванных экстремальными температурами. Т-образный фундамент – традиционный выбор для холодных регионов. Этот метод фундамента обеспечивает дополнительную поддержку для фундамента из бетонной плиты с бетонными основаниями, которые проходят ниже линии промерзания. Фундамент мелкозаглубленный с защитой от замерзания (FPSF) обеспечивает защиту без копания ниже линии промерзания. В FPSF используется изолированный бетон для защиты плитного фундамента от повреждения морозом. По данным Toolbase Services, мелкозаглубленные фундаменты с защитой от замерзания используются более чем в 5000 зданий в США, а также в более чем миллионе домов в Швеции, Финляндии и Норвегии.

Постоянные деревянные фундаменты

  1. Постоянные деревянные фундаменты используются с 1960-х годов, и, согласно Toolbase, «производители теперь рекомендуют обработанную фанеру и пиломатериалы в качестве альтернативного материала для фундаментов подвальных помещений, фундаментов и стволовых стен». Фундаменты изготовлены из обработанной консервантом древесины, очень легкой, устойчивой к гниению и простой в установке. Постоянный деревянный фундамент не требует заливки бетона или заливки, что делает процесс гораздо более удобным. Кроме того, фундаменты легко утепляются и влагостойки. Более 300 000 домов в Соединенных Штатах используют постоянные деревянные фундаменты.

Приподнятые фундаменты

  1. Приподнятые фундаменты необходимы в прибрежных районах, где выпадает большое количество осадков и которые подвержены наводнениям.
