Какая высота должна быть армопояса: как правильно рассчитать толщину, высоту и ширину конструкции с учетом ее вида

Армопояс под мауэрлат в доме из газобетона: инструкция, как правильно положить

Газобетон – теплый материал, удобный в строительстве, из-за размера и веса. Его минус – низкая прочность. Газобетонные блоки производятся из цемента, с добавлением газообразовывающего вещества.

Высокая пористость снижает массу и теплопроводные способности, но делает материал хрупким. Поэтому необходим армопояс из кирпича. Он монтируется в конце строительства каждого этажа. Армопояс под плиты перекрытия повышает жесткость конструкции, что значительно увеличивает срок эксплуатации дома.

Сомневаетесь в своих силах? В этом случае можно нанять бригаду каменщиков, так как от качества армопояса в доме из газобетона зависит его эксплуатационные качества. Но для строителя с опытом – сейсмопояс будет простой задачей.

Содержание

1. Для чего нужен армопояс под мауэрлат
2. Высота и ширина армопояса
3. Технология установки армопояса
4. Внутренний вариант армопояса под мауэрлат
5. Строим армопояс на стандартном газобетоне
6. Этап первый — строим опалубку из газобетона
7. Второй этап, формирование закладных элементов армопояса
8. Третий этап, заливка армопояса под мауэрлат
9. Чем крепить мауэрлат к газобетону
10. Как крепить мауэрлат к газобетону проволокой
11. Утепление армопояса
12. Армопояс на газобетон своими руками (видео)

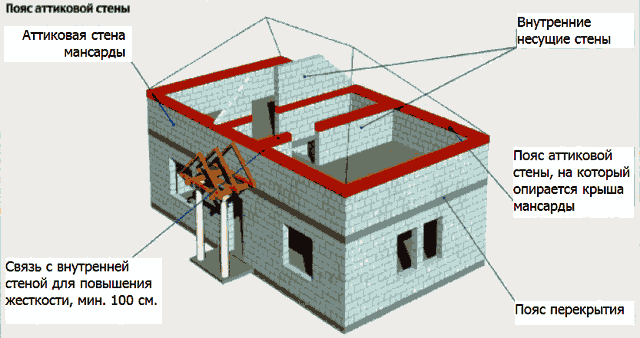

Для чего нужен армопояс под мауэрлат

Стены с фундаментом всегда под ударом атмосферной нагрузки: ветер, снег, дождь, периодическая просадка грунта, тектоническая активность. Газобетон хрупкий, не может устоять перед постоянным давлением и начинает крошиться.

Неравномерные нагрузки приводит к деформации блока с последующим разрушением. Поэтому нужно устанавливать по всему периметру армопояс из кирпича, который создает уравнение и компенсацию любого типа повреждения, в том числе и длительные вибрации, и неровности давления.

Сейсмопояс – это прослойка, которая производится из материала, прочнее основного материала. Им может быть железобетон, но чтобы создать армопояс своими руками — лучше подойдет кирпич.

Почему нужно установить армопояс под плиты перекрытия:

1. Компенсация любой деформации, которая постоянно окружают строение. Такие явления, как пучение грунта, повышенная сейсмоактивность, любые разновидности усадки уравниваются промежуточным слоем.
2. Устранение точечных напряжений. Часто при установке стропилов, крепежа крыши проявляются микродефекты, как сколы и повреждения толщи блока. Сейсмопояс позволяет избежать этого.
3. Функция распора требуется для нормального распространения нагрузки на блоки, благодаря монолитности и жесткости.
4. Выравнивает стены в горизонтальной оси.
5. Повышает прочность конструкции, имеющую низкую плотность. Кирпич во много раз прочнее блока, чем увеличивает устойчивость.
6. Позволяет строить дома даже на наклоненной поверхности.

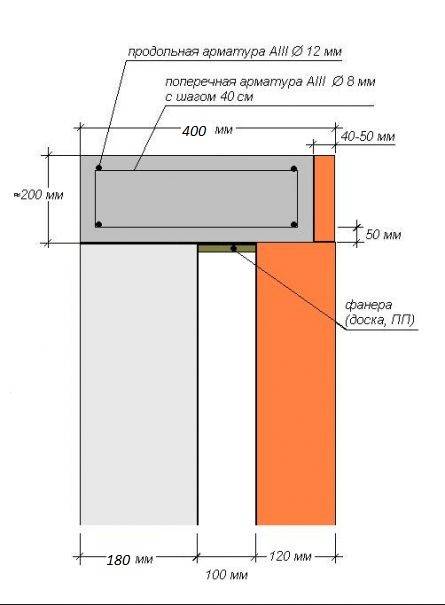

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Технология установки армопояса

Конструкционно армопояс под плиты перекрытия может отличаться. Это зависит от типа дома и его размеров.

Распространены два типа перекрытий:

1. Основанный на древесной опалубке, устанавливаемый на верхнюю кромку стены.
2. Завивание бетона на блоки, с помощью заготовленной формы.

Внутренний вариант армопояса под мауэрлат

Если стены в вашем доме слишком толстые – более сорока сантиметров, то для них нужна опалубка для заливки произвольной формы. В основном, армопояс под мауэрлат в доме из газобетона делают из блоковой опалубки.

Для этого один блок распиливают на полосы, толщина которых должна соответствовать десяти сантиметрам. Это требуется сделать для внешней стенки. Внутренняя кладка устанавливается с помощью саморезов.

Нужно отметить, что способ позволяет даже зимой и поздней осенью заниматься строительством. Опалубка для армопояса спасет смесь от промерзания.

Крепление мауэрлата к армопоясу осуществляется с помощью шпилек, арматуры или специфических стяжек типа П.

Строим армопояс на стандартном газобетоне

Стандартный сейсмопояс используется для строительства домов, имеющих не более двух этажей. Протяжность стен в них, как правило, не более пяти метро. Стандартная ширина подобного мауэрлата составляет не более 25 сантиметров.

Для этого стоит взять заливочные блоки, имеющие форму U. Полый кирпич позволяет заливать бетон в него, не используя дополнительные приспособления и опалубку. Кроме этого, они активно используются в перемычках и укрепляющих узлах.

Этап первый — строим опалубку из газобетона

Для изготовления формы лучше использовать стандартные блоки формы U. С ними вам не придется самостоятельно выкладывать опалубку и соединить ее правильно. Кроме этого, такие блоки позволят заниматься строительством в любое время года, даже зимой. Они не дадут раствору промерзнуть и обеспечат хорошее схватывание.

Выкладку нужно провести в стандартном порядке. Не требуется дополнительного снаряжения. Желательно, чтобы по периметру не было перемычек, которые создает стандартная форма. Для этого нужно распилить крайний блок под углом в 45 градусов. Монолитная конструкция будет лучше справляться с атмосферными воздействиями, в сравнении с модульной.

Для распила — воспользуйтесь пилами для газо-пенобетона. Они имеют напыление из тефлона или другого отталкивающего материала. Под отвод стружки выделено больше пространства. Обычные пилы по дереву и металлу быстро иступятся и будут непригодными для использования.

В этом случае армопояс под плиты перекрытия должен быть той же толщины, что и стена. В противном случае возможно появление трещин. Худшее – отслойка укрепляющего слоя от массива, что в дальнейшем приведет к непригодности дома.

Важно, чтобы горизонталь была ровной. Лучше всего для выравнивания использовать лазерный уровень или обычный строительный.

Второй этап, формирование закладных элементов армопояса

Основная деталь пояса – армированный слой. После того, как была изготовлена опалубка – сразу же приступайте к установке каркаса. Специалисты газобетонного строительства утверждают, что арматурный каркас работает только на изгиб. Лучше установить прутья на дно опалубки. Но такая технология работает только в самых простых зданиях, которые могут обойтись и без него. А встречаются они редко.

В реальном мире практически невозможно предугадать, как поведет себя сейсмопояс. Строители предпочитают варить из арматуры каркас. Он делается аналогично фундаментному – из четырех прутьев. Для упрощения изготавливают опорную раму из четырех тонких прутков.

Проволочные опоры устанавливают так же для того, чтобы соблюсти дистанцию. Сколько она должна составлять? Нужно, чтобы арматура находилась на расстоянии минимум трех сантиметров от опалубки.

Не рекомендуется использовать композитную арматуру. В отличие от обычных прутьев, она хуже выдерживает нагрузки от атмосферных осадков, которые и будут воздействовать на наш дом.

Третий этап, заливка армопояса под мауэрлат

Сразу же после установки закладки, можно приступать к заливке. Самый простой рецепт смеси – фундаментный. Такое сочетание будет удобным в большинстве случаев.

Простота смеси позволит сделать подобный раствор каждому. Его цена невысока, а прочность позволит выдержать даже самые высокие нагрузки.

Цемент смешивается с гравием и песком в сочетании 1 к 3. Желательно брать мелкий гравий. В качестве затворителя он подходит лучше всего. На одно ведро воды потребуется 0,05 кг пластификата. Один литр этого раствора нужно отлить. Он потребуется для обработки арматуры и стенок опалубки. Так добивается высокая адгезия между составом и блоком.

Заливать придется периодически. Так как образовывается большое количество пузырей, которые в составе не нужны. Разбивать их нужно деревянной колотушкой.

Недостатком цемента выступает долгое затвердение. Поэтому после полного залива, нужно накрыть его полиэтиленовой пленкой и оставить на три дня. За это время происходит первичное схватывание. Продолжив строительство не выжидая, есть вероятность получить поломку конструкции.

Чем крепить мауэрлат к газобетону

Крепление мауэрлата к кирпичной стене может осуществляться несколькими способами. При строительстве придется выбрать один, наиболее подходящий для вас по сложности и затратам.

Чаще всего для армирования используют шпильки, типа М12. Преимущество работать с газобетоном в том, что он прекрасно поддается сверлению, в него можно закручивать метизы и они будут уверенно держаться. Чтобы закрепить мауэрлат – нужно просверлить отверстие в нижнем блоке минимум на пять сантиметров.

Верхняя часть шпильки должна выходить наружу минимум на 10 сантиметров. На нее накручивается гайка, чтобы фиксировать ее на поверхности. Обязательно нужно смазать ее силиконовой смазкой.

Шпилька вбивается в блок с помощью молотка. Для плавности лучше применить древесную киянку. Одновременно с этим, ее выравнивают по вертикали с помощью уровня или угольника.

Выступающую резьбу нужно обернуть целлофановым пакетом или скотчем.

Как крепить мауэрлат к газобетону проволокой

В некоторых случаях, крепление шпильками неудобно. Особенно это касается тех случаев, когда коробка здания небольшая или нет возможности правильно определить точки опоры. В этом случае более удобным будет использование проволочной петли. Для этого не нужен инструмент и перевязку легко произвести одному.

Такая форма крепления выглядит кустарно и ненадежно, почему ей часто пренебрегают. Но, в случае невозможности реализации другого способа – этот подойдет. Проволока сможет обеспечить достаточное крепление, способное продержаться три дня.

В некоторых случаях монтаж возможен только креплением проволокой. Частая проблема — парусность стен, при их небольшой массе. Часто встречается на равнинах и холмах с постоянным продуванием. В этом случае отверстия от анкера и само крепление начнет разрушаться, что приведет к образованию трещин. Можно использовать только проволоку.

Крепление мауэрлата к газобетону без армопояса проволокой оставляет достаточное пространство для усадки дерева. Даже при сильных изменениях температуры и влажности воздуха.

Проволока должна быть прочной. Лучше подойдут алюминевые сплавы и нержавеющая сталь. Они не ржавеют от влажности и лучше выдерживают нагрузку.

Утепление армопояса

Способность газобетона к низкой теплопроводности создает дополнительные неудобства при установке мауэрлата в холодное время года. Зимой, когда происходят резкие перепады температур, возможно появление конденсата, что будет препятствовать адгезии. Чтобы избежать этого, потребуются утеплительные работы.

Для утепления опалубка для армопояса покрывается слоем пенопласта, пенополистерола или минеральной ватой.

Рекомендации по утеплению:

• Если планируете дальнейшее утепление, лучше делать небольшой отступ, чтобы было удобнее устанавливать плиту;
• Разгрузочный пояс должен быть минимум двадцать сантиметров, если вы используете бетон и на пять сантиметров больше, если кирпич.

Не стоит активно прогревать блок, устанавливать инфракрасные батареи. Требуется лишь обеспечить сухость, и не допустить конденсата.

Армопояс на газобетон своими руками (видео)

Высота армопояса под плиты перекрытия,в частном доме

Приветную, вас! Многим из тех, кто собственноручно строил дом, приходилось задумываться над предпочтительным типом перекрытия. От правильного выбора зависит допустимая этажность здания, толщина стен, уровень аэрации. В идеале стоимость перекрытий при строительстве жилого дома не должна превышать 15-20%. Существует большой выбор материала для перекрывающей конструкции. Далее предлагаю ознакомиться с некоторыми видами перекрытий, пользующихся популярностью.

Установка безбалочных конструкций

Используют однородные плиты, панели (для кирпичных домов легкобетонные, многопустотные), плотно уложенные. При выборе размера учитывайте несущую способность, ширину пролета. Главным преимуществом является хорошее противостояние влажности, сырости и выдерживание полезной нагрузки более 200кг/м2. Однако без грузоподъемной техники при монтаже не обойтись. Еще одним недостатком можно назвать наличие лишь стандартных размеров, поэтому для тех, кто собирается возвести дом оригинальной формы, данный вариант не подходит.

Для установки понадобится создать песчано-бетонную «подушку». Края плиты должны лечь на стену минимум на 100 мм. Образовавшиеся стыки заделайте аналогичным раствором. Высота армопояса под плиты перекрытия цокольного типа колеблется в пределах 20-40 см, межэтажного — приблизительно 40 см.

Для домов со сложной конфигурацией подойдет монолитная цельная плита. Вы получите гладкую поверхность без необходимости привлечения дорогостоящей грузоподъемной техники. Однако будьте готовы к предварительному созданию опалубки и длительному сроку ожидания готовности конструкции. Для заливки воспользуйтесь бетонной смесью М-200.

Особенности балочных видов

Возводя загородные дома, хозяева часто отдают предпочтение цельным деревянным балкам. Актуальны они, когда необходимо заполнить проем до 5 м. Для больших пролетов подходит вариант с более прочными клееными балками. Другим способом является применение оцилиндрованного бруса — материала, обладающего отличными свойствами. Его северная сторона при укладке должна быть обращена книзу. Определить ее вы сможете, ориентируясь по плотности годичных колец. Не менее прочным считается деревянный двутавр, напоминающий букву «Н». Создавая с его помощью межэтажные перегородки, можно обеспечить дом эффективным утеплением, хорошей звукоизоляцией.

Деревянные балки подходят практически для любого малоэтажного здания. Но лучше всего их использовать при возведении дома из газобетона, не способного противостоять высоким точечным нагрузкам. Для монтажа придется привлечь сложные технические средства, но по цене стоимость такого балочного перекрытия не будет превышать допустимую норму (15-20% от общей стоимости постройки).

Более длительной долговечностью и высокой надежностью обладают металлические балки, выпускаемые в виде двутавра, уголков. С их помощью вы сможете перекрыть пролеты до восьми метров в ширину. Но укладка возможна только с применением грузоподъемной техники. Пожароустойчивы, однако подвергаются коррозийным процессам. И будьте готовы к затратам на приобретение дополнительной звукоизоляции. Укладывать их нужно на расстоянии метра друг от друга, заполняя образующееся пространство ж/б плитами. Верх покрывают шлаком, бетонной стяжкой, работу завершают выравниванием швов цементной смесью.

Еще одним вариантом являются ж/б балки. Расстояние между ними при монтаже колеблется в пределах 600-1000 мм, и заполняется плитами или легкобетонными блоками. Такую конструкцию ценят за большую несущую способность, надежность, долговечность. Однако без автокрана не обойтись, и это минус.

Это далеко не все способы создания межэтажных перегородок. Однако сколько бы их ни было, отталкивайтесь, в первую очередь, от типа малоэтажного строения, и только потом от «цены вопроса». Успешной вам стройки и до новых встреч!

Всего доброго. Подписывайтесь на обновление (получение новых статей) моего блога, а в мобильнике перейдя в раздел обратная связь наберите свой Email в окошке для получения статей, не забывайте нажать на галочку для отправления и подтвердить рассылку в своей электронной почте.

С уважением А.М.
