Какой должна быть ширина фундамента под дом

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

При возведении ленточного фундамента важно правильно провести все предварительные расчеты и определить параметры основания. Одним из них является ширина фундамента, которая напрямую связана не только с расчетным значением площади подошвы основания, но и значением толщины несущей стены, которая будет возводиться на ленте фундамента. В этой статье мы поговорим о том, какой ширины должен быть ленточный фундамент, и как ее нужно рассчитывать в конкретных случаях.

В статье, где мы приводили пример расчета фундамента, немалое внимание уделено подбору основных параметров основания под дом — в том числе и толщины. Если рассматривать только ленточный фундамент, то ширина ленты зависит от:

общей расчетной величины площади подошвы фундамента, которая считается исходя из нагрузок от постройки (как их рассчитать, можете прочитать здесь) и собственно грунта, а вернее его показателей несущей способности. Сначала рассчитываем общее значение площади, отталкиваясь от которого принимаем минимальное значение ширины фундамента;
толщины несущих стен, которые планируется возводить на фундаментной ленте. Учитывая этот показатель, толщина фундамента должна быть как минимум на 100 мм больше толщины стен. Этого значения должно хватить на последующую отделку фасада дома;
армирования бетонного монолита. Необходимо учитывать то, что арматура для фундамента должна работать в комплексе с бетоном, а для этого между продольными прутьями должно выдерживаться расстояние (не менее 200 мм). О том, как рассчитать арматуру для фундамента, мы писали в тематической статье – рекомендуем принять представленную информацию к сведению

Расчет ширины фундамента исходя из величины площади подошвы фундамента

Допустим, мы провели все расчеты по грунту и нагрузкам и получили, что минимальное значение площади подошвы фундамента под дом 6×9 м получилось равным 5 кв. м. Принимаем ширину ленты равной Х, тогда суммарная площадь ленты считается следующим образом:

2×9×Х+2×Х(6-2Х)=5,
18Х+12Х-4Х²=5

Откуда Х1=0,17 м и Х2=7,3 м. Очевидно, что в нашем случае актуально значение Х1=0,17 м. Это и будет минимально допустимой шириной ленты фундамента.

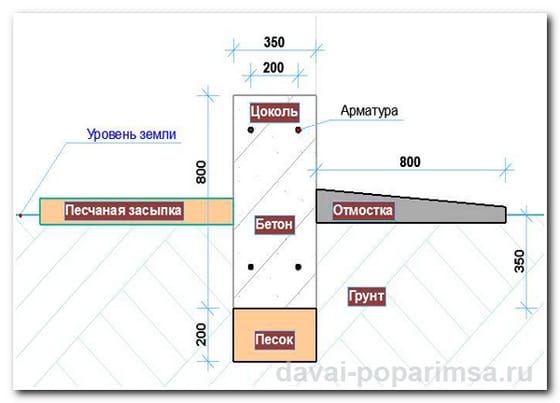

Какой должна быть ширина основания дома, если известна толщина стен

Однако полученное выше значение является лишь ориентировочным. Допустим, в проекте дома заложены несущие стены толщиной 300 мм, что почти вдвое больше расчетного значения ширины ленточного фундамента. С учетом того, что ширина ленты должна быть на 100 мм больше, получаем расчетное значение: 300+100=400 мм. Итого, запас ширины фундамента составит на: 0,4:0,17×100-100=135% больше минимального.

Зависимость от арматуры

Обычно для ленточного фундамента используют арматуру диаметром 12, 14 или 16 мм. Чтобы оценить, вписывается ли выбранный материал в выбранные параметры основания (в данном случае – в его ширину), необходимо просчитать площадь поперечного сечения ленты и процент, который отведен в монолите именно на арматурный каркас для фундамента. Для этого принимаем высоту ленты, например, 0,8 м (зависит от проекта) и, воспользовавшись таблицей, представленной ниже, подсчитаем, можно ли в данном случае использовать 4 продольных стержня арматуры диаметром 12, 14 или 16 мм.

Площадь поперечного сечения ленты будет равна: 40×80=3200 кв. см.
При условии, что арматура должна занимать 0,001 часть от площади сечения ленты, имеем: 3200×0,001=3,2 кв. см. По таблице выше видно, что данное значение актуально при использовании 4 прутков арматуры диаметром 12 мм.

Значение ширины фундамента подобрано верно.

Ширина фундамента для дома из газобетона с облицовкой кирпичом

Содержание

Виды фундамента под дом из газобетона
1. Ленточный фундамент
2. Монолитно-плитный фундамент
3. Свайно-ростверковый фундамент
Как правильно выбрать фундамент для дома
Какая ширина фундамента для дома из газобетона
Как рассчитать минимальную ширину фундамента

Фундамент — несущая конструкция, воспринимающая нагрузку от дома из газобетонных блоков. Требования к основаниям зданий и сооружений, а также нормы их проектирования и расчетов содержат СП 50-101-2004. Газобетон — относительно легкий стеновой материал, поэтому несущая способность фундамента в целом на 30% меньше, чем для аналогичного по площади строения из кирпича.

Основные параметры любого основания: глубина залегания и геометрические размеры. Глубина заложения подошвы основания под газоблочный дом в Москве и Московской области, как правило, принимается равной уровню промерзания грунта +0.1 метр. Размеры конструкции в каждом случае рассчитываются индивидуально.

Для коттеджа, стены которого выполнены из газоблока и облицованы керамическим кирпичом или оштукатурены, применяют три типа фундаментных конструкций: ленточная, плитная, свайно-ростверковая. Каждый тип имеет свою сферу применения, конструктивные особенности, преимущества и недостатки.

Представляет собой бетонную армированную ленту, которая проходит под несущими стенами. По глубине залегания может быть мелкозаглубленным — подошва располагается ниже уровня земли на 0.2 метра, среднезаглубленным — до уровня промерзания грунта. Выбор глубины заглубления зависит от типа грунта: чем стабильнее, тем меньше заглубление, от этажности дома: чем меньше масса дома, тем меньше фундамент требует заглубления. Глубокозаглубленные основания, залегающие ниже глубины промерзания, под газоблоковый дом делают только в исключительных случаях.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

По конструктивному исполнению ленточное основание под газобетон может быть:

монолитным — бетонируется непосредственно на стройплощадке путем заливки арматурного каркаса бетонной смесью;
сборным — собирается на стройплощадке из готовых ж/б блоков по ГОСТ 13580-85, связанных между собой цементированием.

Такой тип основания может применяться на среднестабильных и стабильных грунтах. Под фундаментной лентой обязательно делается гравийно-песчаная подсыпка. При необходимости обустраивается дренажная система. Для снижения сил морозного пучения конструкцию следует теплоизолировать.

Достоинства:

простота монтажа;
высокая несущая способность;
низкая себестоимость;
прогнозируемая усадка;
возводится на любых стабильных грунтах.

Недостатки:

бетонные и земляные работы.

Представляет собой плиту из железобетона, на которой возводится строение из газоблока. Такой тип основания под газоблоковый дом применяется на нестабильных грунтах и плывунах. Для других типов грунтов делать плиту нецелесообразно. Для предотвращения появления трещин от действия сил морозного пучения под монолитной плитой обязательно устраивается эффективный дренаж. Бетонирование плиты выполняется на подготовленную подушку из песка и щебня.

По конструктивному исполнению фундаментная плита бывает:

плавающая — незаглубленная ж/б плита, расположенная на поверхности грунта;
«шведская плита» — мелкозаглубленная плита, которая бетонируется на слой утеплителя для предотвращения морозного пучения;
заглубленная — подошва плиты заглубляется ниже уровня промерзания земли.

Достоинства:

высокая несущая способность;
возможность устройства на нестабильных грунтах;
равномерное распределение нагрузки;
устойчивость к деформациям.

Недостатки:

большой объем бетонных и земляных работ;
высокая себестоимость;
требует сложного расчета.

Состоит из двух конструктивных частей: 1) свайного поля; 2) железобетонного ростверка. Применяется на плавучих, илистых грунтах, а также в районах с сильными перепадами высот. Для свайного поля выбираются винтовые или буронабивные сваи. Лента ростверка — монолитно-бетонная.

Достоинства:

небольшой объем земляных работ;
устойчивость к деформациям;
высокая сейсмическая устойчивость.

Недостатки:

высокая себестоимость;
обязательно нужна связка между сваями и ростверком.

Тип основания для газобетонного коттеджа или дачи выбирается на этапе проектирования. При выборе учитывается:

Планируемая нагрузка на фундамент, в том числе снеговая.
Геологические и гидрогеологические сведения, полученные в ходе инженерных изысканий.
Наличие подвала, цокольного технического этажа.
Условия на строительной площадке и в районе застройки.
Технико-экономическое обоснование.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

В большинстве случаев для дома из газобетона выбирается монолитный плитный фундамент.

С плитным фундаментом все понятно: его ширина, длина и высота рассчитываются, сходя из нагрузок, которые будут на него действовать и условий эксплуатации.

Для ленточного основания ширина определяется в соответствии с СП 22.13330.2011. Норматив указывает, что для предотвращения чрезмерного давления сооружения на фундаментную конструкцию ширина ее стенок должна быть не меньше ширины несущих стен строящегося здания. Для тяжелых зданий лента фундамента всегда шире, чем несущая стена, например для дома из кирпича – минимум на 10 см.

Газобетон — легкий стройматериал, оказывающий небольшую нагрузку на монолитную ленту, поэтому ширина основания определяется так:

Ширина ленточного фундамента = ширина несущей стены + ширина облицовочного слоя.

Пример: Ширина блока газобетона 375мм + ширина облицовочного кирпича 120мм + 40мм — вентиляционный зазор. Итого ширина ростверка (ленты) должна быть 535мм.

Если газобетонные стены не планируется облицовывать кирпичом, то ширина основания будет равна ширине несущей стены. Для одноэтажных домов на стабильных грунтах допускается даже делать фундаментную ленту по ширине меньше, чем несущая стена.

В этом случае блоки свешиваются с внешней стороны основания, но не более чем на 1/3 от своей ширины.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

При ленточном основании кладку газоблоков рекомендуется выполнять по цоколю. Это защитит газобетон от намокания, так как газоблок относится к материалам с высоким влагопоглощением.

Для расчета минимальной ширины фундамента под газоблок используется формула:

B = 1.3хР/(LхRо)

где: 1.3 — коэффициент запаса прочности по СНиП; Р — веса дома из газобетонных блоков (кг) с учетом снеговой нагрузки; L — длина монолитной ленты (см), Rо — сопротивление грунта (кг/см2) по ГОСТ 19912-2012.

Пример: одноэтажный дом из газобетонных блоков с нагрузкой на фундамент 360 тонн, с пятью несущими стенами длиной 10 метров возводится на песчаном грунте. Используя формулу, рассчитаем ширину фундамента: В = 1.3 х 360 000/(5000 х 4.0) = 25 см. Это минимальная ширина фундамента под конкретный дом из газобетона без облицовки кирпичом.

Аналогично выполняется расчет для ростверка свайно-ростверкового фундамента. Так как ростверк берет на себя только часть нагрузки, а остальную воспринимают сваи, то расчет проводится для обеих частей: сначала общий, потом для свай. Разность полученных значений и будет нагрузкой, которая действует на монолитный ростверк. Расчет ширины выполняется именно для этой частичной нагрузки.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
274

Задать вопрос

Задать вопрос эксперту

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Насколько широким должен быть фундамент дома?

Планируете строительство нового дома и надеетесь узнать, с чего начать? Все строительные проекты начинаются с фундамента. Если вы ищете дополнительную информацию о фундаментах, их изготовлении и требованиях к ним, вы попали по адресу. Мы провели исследование, чтобы дать вам все ответы в этом посте.

Ширина фундамента может варьироваться в зависимости от размера конструкции и качества земли. Минимальная ширина фундамента составляет 12 дюймов, но они могут быть шире 20 дюймов.

Есть и другие важные параметры, на которые следует обратить внимание при выборе фундамента, например, насколько глубоким он должен быть. При планировании новой сборки вам следует ознакомиться с этими вещами. Если вы хотите узнать больше о фондах, продолжайте читать!

Какие существуют три типа фундамента дома?

Три наиболее распространенных типа фундамента в Соединенных Штатах — это цокольный фундамент, фундамент для подполья и плитный фундамент.

Подвалы представляют собой глубокие ямы, вырытые в земле, со стенами по периметру, построенными вокруг основания из бетонных плит.
Подпольные пространства представляют собой приподнятые фундаменты с блоками, уложенными из нижних колонтитулов для поддержки здания.
Плитные фундаменты представляют собой нижние колонтитулы с уложенными сверху блоками, окруженными бетоном с часто проходящими через плиты водопроводами.

Какой самый распространенный фундамент для дома?

Плитный фундамент – самый популярный и распространенный тип фундамента. Их доступность и низкие эксплуатационные расходы делают их выгодным вариантом. Они также требуют небольших земляных работ, что делает их подходящими для каменистой или плотной земли.

Какой самый прочный фундамент для дома?

Фундамент цокольного типа является самым прочным, потому что это самый глубокий фундамент, и он обычно имеет большую опору, чем другие типы. Тот факт, что фундамент цокольного типа считается самым прочным, не означает, что это правильный выбор для всех. Фундамент подвала может быть плохим выбором, например, для районов, подверженных наводнениям.

Фундамент подвала

Преимущества подвала

Подвал является наиболее предпочтительным типом фундамента дома из-за его многочисленных преимуществ. Они могут обеспечить дополнительное жилое пространство после завершения или дополнительное место для хранения незавершенных работ. Они также защищают вашу сантехнику и электричество от непогоды.

Недостатки цокольного этажа

Фундаменты в цокольном этаже строить дороже всего, так как для их возведения требуется наибольшее количество времени и ресурсов. Они не рекомендуются для затопляемых зон, потому что они имеют тенденцию впитывать воду.

В старых подвалах использовались бетонные блоки, что приводило к многочисленным проблемам с протечками. Современные стены подвала из литого бетона становятся стандартом и имеют гораздо меньше проблем, чем старый метод строительства.

Crawlspace Foundation

Преимущества Crawlspace

Crawlspace обеспечивают некоторую защиту для водопровода, отопления и электроснабжения вашего дома, а при наличии изоляции могут сохранять пол теплым в прохладное время года. Приподнятая конструкция подполья также полезна в районах, подверженных затоплению, и может сделать ремонт легко доступным по сравнению с плитным фундаментом.

Недостатки подполья

Подполья имеют тенденцию удерживать влагу, что может привести к гниению, плесени и появлению вредителей, если оно не проветривается должным образом. В очень холодном климате плохо изолированные подполья могут привести к замерзанию труб. Если трубы в конечном итоге лопнут, вы можете столкнуться с проблемой влажности. Обслуживание инженерных сетей, проходящих через пространство для обхода, может быть затруднено по сравнению с подвалом.

Плитный фундамент

Преимущества плитного фундамента

Плитный фундамент обходится дешевле всего, поскольку для его возведения требуется наименьшее количество времени и ресурсов. Они удобны тем, что требуют минимального обслуживания и могут без проблем выдерживать непогоду. Плиты также имеют то преимущество, что они устойчивы к гниению и вредителям, что может быть проблемой для фундаментов, в которых используется древесина, таких как подпольные пространства.

Недостатки плитного фундамента

Недостатком плитного фундамента является тот факт, что водопровод обычно проходит через бетон, что делает ремонт сложным и дорогостоящим. Они также мало защищают от плохой погоды, такой как сильный дождь и наводнение, а это означает, что вода может попасть в ваш дом.

Какова минимальная глубина фундамента?

Минимальная глубина фундамента составляет 12 дюймов, но вам, возможно, придется углубиться в зависимости от вашего местоположения. Фундаменты должны быть на 12 дюймов ниже линии промерзания. Таким образом, если линия промерзания находится на отметке 42 дюйма, глубина фундамента должна быть 54 дюйма.

Вам нужно будет ознакомиться с местными требованиями для вашей строительной площадки, чтобы подтвердить минимальную требуемую глубину фундамента для вашего района на основе вашей линии промерзания. За дополнительной помощью вы можете обратиться в строительные компании в вашем районе; они будут знать местные требования.

Как узнать глубину фундамента?

Если вы не знаете глубину вашего существующего фундамента и хотите узнать, все, что вам нужно, это время и немного усилий. Эти шаги помогут вам измерить фундамент:

Соберите инструменты. Вам понадобится лопата, рабочие перчатки и рулетка.
Обойдите строение и найдите самую высокую и открытую часть фундамента.
Копайте близко к фундаменту, пока не найдете нижний колонтитул, который будет шире, чем остальная часть фундамента.
Измерьте расстояние от нижней части нижнего колонтитула до верха фундамента, чтобы найти общую высоту фундамента.

Как долго застывает бетонный фундамент?

При благоприятной погоде можно строить на бетонном фундаменте в течение семи дней после заливки. Бетон станет еще прочнее, если ему дать высохнуть в течение 28 дней, что предотвратит любые повреждения во время строительства. Лучше всего подождать 28 дней после заливки, если это возможно, чтобы бетон стал максимально прочным.

Можно ли залить фундамент, а потом строить?

Да, но вам может потребоваться принять некоторые меры предосторожности для защиты фундамента от непогоды. Фундаменты цокольного типа должны быть защищены пластиковыми или изоляционными покрытиями, чтобы защитить бетон от неблагоприятных погодных условий и чрезмерной влажности.

Любой деревянный каркас, используемый в фундаменте подполья, должен быть защищен от непогоды. Фундаменты из плит очень прочные и могут противостоять элементам без защиты, если они должным образом затвердевают до наступления отрицательных температур.

Как долго может стоять фундамент перед строительством?

Это зависит от типа фундамента, который вы строите, но, как правило, вы должны стремиться завершить проект как можно скорее. Готовый плитный фундамент может простоять годами без каких-либо проблем, но фундамент цокольного типа может удерживать воду, что может повредить существующему прогрессу.

Если стены фундамента цокольного типа возведены без надлежащей поддержки, они могут начать проседать после длительного воздействия. Фундамент для подполья, оставленный в элементах, оставит древесину открытой, создав идеальную среду для плесени, гниения и вредителей.

Сколько стоит построить фундамент?

Общая стоимость фундамента сильно зависит от размера вашего дома. Темпы строительства в вашем районе и качество вашей земли также повлияют на стоимость.

Чтобы дать вам представление, вот примерная стоимость строительства каждого типа фундамента для дома площадью 1000 квадратных футов:

Плита: 8000-20000 долларов США
Ползунок: $19 000
Подвал: 50 000 долларов

Какой фундамент выбрать?

Наилучший тип фундамента для вашей постройки определяется многими факторами, и вам может потребоваться профессиональная помощь, чтобы сделать наилучший выбор. Глубина грунтовых вод, линия промерзания, устойчивость и качество грунта — все это факторы, которые помогут вам определить наилучшее решение для вашей постройки.

Чтобы получить хорошее представление, обратите внимание на дома, построенные рядом с вашей строительной площадкой. Если вы видите тенденцию в типе фундамента, скорее всего, для этого есть веская причина.

Прочный фундамент знаний

Теперь, когда вы узнали все о различных типах фундаментов и их уникальных отличиях, вы можете выбрать наиболее подходящий для вас вариант. Используйте свои новые знания, чтобы продолжить процесс планирования и не отставать от технического жаргона вашего подрядчика. Строительство нового дома — это захватывающее достижение, поздравляем!

Подробнее о подготовке к новому строительству читайте в нашей статье «Можно ли пристроить к дому мансарду и стоит ли?»

Еще один полезный ресурс: «Насколько далеко друг от друга должны быть балки пола?»

какой ширины уступы

Я планирую пристройку к одному этажу и задаюсь вопросом, какой ширины будет фундамент. Я знаю, что они должны быть

глубиной 1 м.

10 ответов от земляков MyBuilder

Лучший ответ

Walkden Bricklaying

Хаддерсфилд • На сайте с 17 ноября 2011 г. • 61 рабочие места, 98% положительных результатов отзыв

Стандартный минимальный размер должен составлять 600 мм в ширину для полой стены стандартной ширины 300 мм. (кирпичная кладка 100 мм, полость 100 мм, затем блокировка 100 мм). должно быть минимум 150 мм бетона с каждой стороны стен до = 600 мм всего

, но все работы и условия грунта различаются, поэтому вам лучше всего проконсультироваться с местным управлением строительства, с которым можно связаться через местный совет.

2011-12-13T18:35:01+00:00

Ответ получен 13 декабря 2011 г.

ФЕНИКС КОНСТРУКШН

Вудбридж • На сайте с 21 ноября 2011 г. • 6 рабочие места, 100% положительный отзыв

стандартная ширина фундамента со стеной пещеры толщиной 100 мм будет составлять 450 мм, обязательно ознакомьтесь с планами, поскольку она может варьироваться в зависимости от состояния грунта и типа фундамента. Вся информация должна быть в комплексном наборе планов,

2011-11-22T18:30:03+00:00
