Как заливают монолит: Как залить плиту перекрытия правильно: поэтапное описание технологии

Монолитная плита перекрытия — что она собой представляет, можно ли создать ее своими руками

При строительстве дома для перекрытий можно выбрать самые различные способы их устройства и материалы. Один из самых популярных видов этих конструкций – монолитная плита перекрытия.

У нее есть только один существенный недостаток – при заказе в строительных компаниях, сооружение подобной конструкции обходится дороже, чем традиционно используемый вариант с жб плитами.

Преимущества

У этого способа возвести перекрытие, есть множество самых разных преимуществ перед остальными, но, обратив внимание даже только на самые основные, можно серьезно задуматься над устройством именно таких перекрытий.

• Для таких конструкций характерно равномерное распределение нагрузки на все стены
• Полученная поверхность, будет совершенно ровной, без стыков и швов
• Планировку дома можно сделать сколь угодно сложной – заливку бетона произвести гораздо проще, чем подыскивать варианты со стандартными плитами
• Нет нужды нанимать много работников – все операции выполняются минимальным количеством людей. Можно все сделать своими силами
• Не потребуется тяжелая техника для проведения работ

Стоимость значительно сократится, если работы выполнять своими силами.

Вариант самостоятельного изготовления

Если услуги строительных компаний слишком дороги, это все равно не повод отказаться от настолько интересного способа устройства перекрытий. Можно уменьшить стоимость монолитного перекрытия, выполнив практически все работы самостоятельно.

Единственное, что лучше доверить профессионалам в этом деле – расчет монолитной плиты перекрытия. Не все смогут сразу понять методику расчетов и выполнить их самостоятельно.

Ошибки же при расчетах, могут обойтись слишком дорого – вся постройка может получиться ненадежной и опасной. Лучше, если расчет монолитного перекрытия, включающей не только вычисление предельной нагрузки, но и рекомендации по выбору материалов, будет производится человеком, знакомым с технологией подобного строительства и имеющим такой опыт.

После получения всех расчетов и подбора необходимых материалов, можно приступать к возведению конструкций.

Все работы ведутся в несколько этапов, каждый из которых займет определенное время, поэтому сроки строительства нужно заранее рассчитать.

Первым, что потребуется, будут инструменты приспособления. Их нужно много, но нет нужды их именно покупать, большинство приспособлений можно взять в аренду, что гораздо выгоднее.

• Опалубка для самой плиты
• Опоры, которые будут нужны для поддержания конструкции во время застывания бетона
• Сам бетон. Количество и марку необходимого бетона, можно узнать из расчетов
• Арматура для армирования всей плиты
• Проставки под арматуру
• Устройство для сгибания арматуры
• Лопаты и рейка для разравнивания раствора

Больше никаких специальных приспособлений или инструментов не потребуется. Для дальнейшей работы, нужно знать последовательность всех операций:

• Первым этапом станет монтаж опалубки
• Следующая операция – армирование будущего перекрытия
• Далее идет заливка бетонного раствора
• Последним этапом станет уплотнение залитого раствора

Опалубку можно смонтировать в двух вариантах – из дерева собрать нужную конфигурацию прямо на месте или применить готовую, из пластика и железа, взятую в аренду.

В первом случае, обязательно стоит обратить внимание на толщину материала, из которого опалубка будет собираться. Это должны быть либо фанерные листы, толщиной не менее 2 сантиметров, либо доски, с толщиной не меньше 2,5 сантиметров.

Щелей между досками быть не должно. Если они есть – стоит использовать специальную пленку для гидроизоляции. Если использовать фанеру, то необходим влагостойкий ее тип.

Сборка опалубки – один из самых значительных этапов из всех, поэтому стоит уделить ему отдельное внимание. Порядок сборки будет такой:

• Первыми устанавливаются опоры. Между ними должно быть не более 1 метра, а от ближайшей стены до стойки не должно быть меньше 20 сантиметров.
• Дальше укладывается первая часть будущей плиты – продольные брусья или ригели
• На установленные ригели производится укладка горизонтальной части опалубки. Все должно быть очень точно подогнано к размерам помещения – между частями опалубки и стенами не должно образоваться никаких щелей.
• Дальше происходит установка вертикальных частей опалубки.

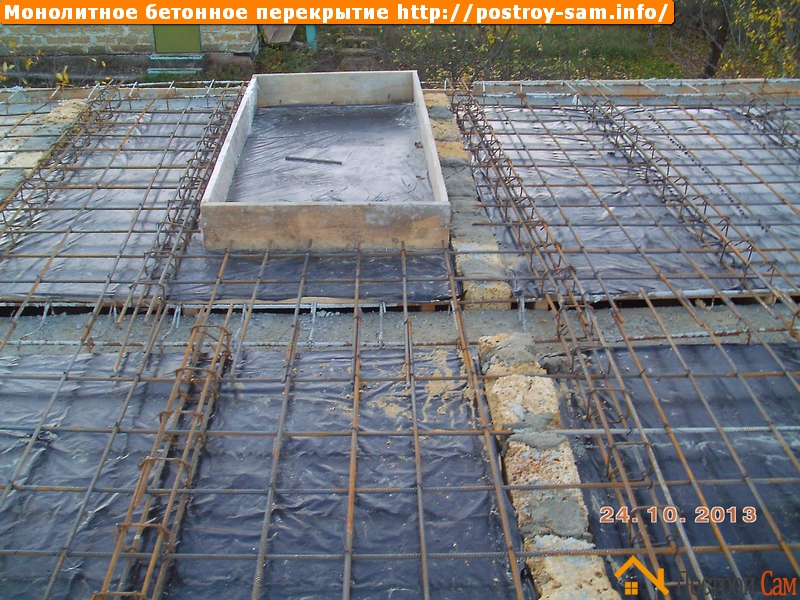

• После начинается укладка арматурной части. Все арматурные пруты, соединяясь, должны образовать сетку, с размером ячейки примерно в 20 сантиметров. Между рядами сетки устанавливаются пластиковые проставки. Для связывания прутков используется вязальная проволока.

Здесь начинается очень ответственный этап. Необходимо уложить сетки из арматуры таким образом, чтобы нижний слой оказался на расстоянии около 20 миллиметров от нижнего края плиты. Для того, чтобы зафиксировать сетку на этом расстоянии, применяются пластиковые проставки. Их размещают с шагом около 1 метра друг от друга.

Второй слой сетки, должен находиться в пределах 20 – 25 миллиметров от верхнего края плиты. Для его фиксации на нужном расстоянии от первого слоя, применяют согнутый из арматурного прута соединитель слоев. Выглядит он как на представленном фото. Его необходимо согнуть таким образом, чтобы верхняя часть удерживала сетку на нужном уровне.

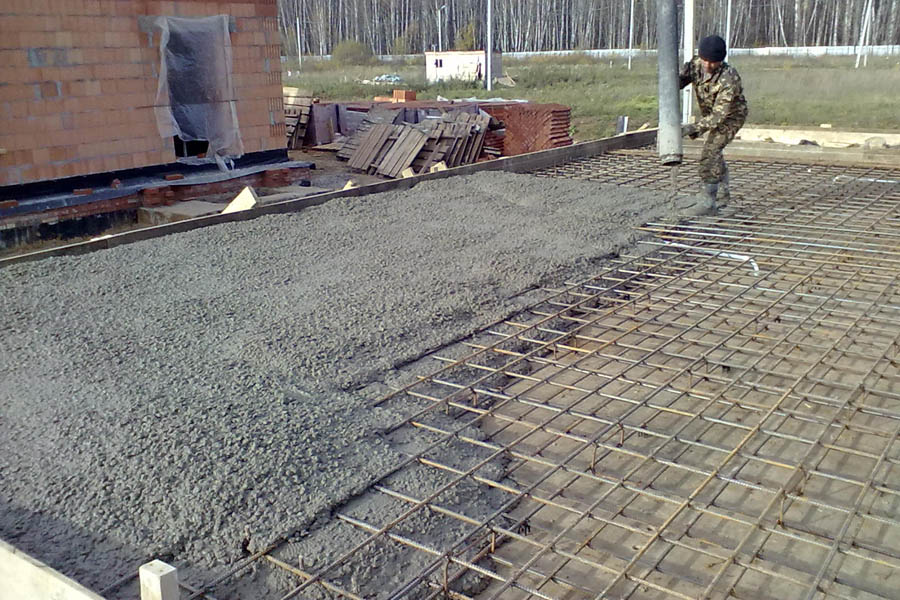

Дальше остается только залить бетонный раствор. Его лучше всего заказать на предприятии. Замесить можно и самому, но тогда плита может получиться неоднородной, из-за необходимости делать перерывы в заливке, при замешивании новой порции раствора.

Перед заливкой, нужно обязательно устроить короба под необходимые технологические отверстия в будущем перекрытии.

После того, как бетон будет залит ровным слоем, необходимо пройтись по всей полученной плоскости специальным вибратором для бетона. Это высвободит образовавшиеся воздушные пузыри и равномерно распределит раствор по поверхности.

В течении первой недели после заливки, поверхность получившегося перекрытия нужно регулярно увлажнять, не заливая плоскость при этом водой. Примерно через 30 дней, перекрытие будет полностью готово к использованию.

Заключение

Как можно понять из представленного материала, монолитная плита перекрытия может быть сооружена и своими руками. Ничего сверхъестественного в этом нет.

Нужно только немного умения в обращении с простым инструментом, желания выполнить все качественно и самого простого набора приспособлений и инструментов.

Учитывая, что при сооружении ее своими силами экономится очень значительная часть средств, такое сооружение уже не будет одним самых дорогих и вполне может быть альтернативой обычным готовым плитам.

можно ли частями простая инструкция, фото

При какой температуре можно работать с бетоном? Из чего лучше сделать опалубку? Можно ли переставлять ее, заливая монолит небольшими участками? В каких случаях достаточно штыкования, а когда необходима виброукладка? Давайте попробуем ответить на эти и некоторые другие вопросы.

Заливка ленточного фундамента.

Приготовление смеси

Начнем с подготовки бетона. В общем-то, требования к бетонным смесям различного назначения изложены во многих нормативных документах; в нашем случае источником информации послужит СНиП 3. 03.01-87 «Несущие и ограждающие конструкции».

Итак, какие требования выдвигает СНиП?

• Заполнители должны применяться фракционированными и мытыми. Смесь из щебня и песка для бетона в первозданном виде при замешивании не применяется.

Разъяснение: марки бетонов подразумевают вполне определенное процентное соотношение песка и крупнофракционного заполнителя.

Дозирование заполнения разных типов, поставляемых в виде смеси, невозможно.

• Компоненты дозируются по массе. Допускается, впрочем, дозирование по объему добавок (пластификаторов и т.д.), вводимых в виде водных растворов.
• Точное соотношение компонентов подбирается для каждой партии цемента и заполнителя на основе результатов контроля (гранулометрии, испытаний на прочность, контроля качества цемента).
• Для заполнителя с размером наибольшего зерна до 40 мм достаточно двух фракций (щебень и песок).
  При большем размере более крупной фракции в бетон требуется ввести еще одну, меньшего размера (песок, щебень фракции 20 мм, щебень фракции 40 мм).
• Для плит размер заполнителя не должен превышать половины ее толщины. Для произвольной железобетонной конструкции — 2/3 наименьшего расстояния между элементами армирования.

Несложная конструкция для фракционирования пескогравия.

Каков состав различных марок бетона? Где они применяются?

Укладка: общие рекомендации

Как правильно заливать бетон? СНиП 3. 03.01-87 содержит рекомендации и в этой области.

Бетонные смеси укладываются в опалубку горизонтальными слоями одинаковой толщины; направление укладки должно быть одинаковым во всех слоях. При этом следующий слой укладывается до схватывания предыдущего.

Можно ли заливать бетон частями, с длительными перерывами?

Да, но с определенными оговорками:

1. Прочность уложенного ранее массива должна достигнуть значения как минимум в 1,5 МПа.
2. Расположение рабочих швов (стыков между ранее уложенным и свежим бетоном) строго регламентируется. В частности, они могут быть параллельны меньшему из срезов плиты перекрытия, располагаться на уровне верха фундамента или низа балки при бетонировании колонн.

Устройство рабочего шва в монолитной панели перекрытия.

Важно: перед возобновлением работ наклонная или горизонтальная поверхность рабочего шва должна быть очищена от мусора, пыли, промыта водой и высушена.
То же требование актуально для скальных оснований под монолит.

Верхний уровень уложенной смеси должен быть на 5-7 см ниже краев опалубки.

При виброуплотнении вибратор не должен опираться об арматуру, закладные детали или элементы опалубки. Глубинный вибратор погружается на 5-10 см в ранее уложенный слой; переставлять его следует с шагом не более полутора радиусов действия устройства.

После схватывания следует предотвратить резкие колебания влажности бетона: залитая конструкция защищается от осадков и прямых солнечных лучей.

Полезные советы

Итак, заливаем бетон. Общие принципы понятны; однако на разных стадиях выполнения работ мы неизбежно столкнемся с рядом мелких технических проблем.

Температура

Оптимальной температурой для набора прочности бетонным монолитом считаются +15 — +25 С. Можно ли заливать бетон при 5 или 45 градусах?

А что с отрицательными температурами?

• При температурах чуть выше нуля несколько снижается скорость твердения; однако итоговая прочность монолита не страдает. Мало того: при условии минимальной теплоизоляции опалубки и поверхности монолита (например, если накрыть их утепленным брезентом) работы можно производить и при -5С. Саморазогрев цемента при гидратации не даст воде кристаллизоваться.
• При высоких температурах набор прочности ускорится; цена ускоренного созревания монолита — его неравномерное высыхание и появление трещин. Проблема решаема: поверхность твердеющего бетона пару раз в день поливается водой или накрывается влажной мешковиной.

Увлажнение не даст поверхности монолита покрыться трещинами.

• При температурах значительно ниже нуля используются бетоны с противоморозными добавками, снижающими температуру кристаллизации воды. Как вариант — опалубка подогревается греющим кабелем или тепловыми пушками.

Опалубка

Чаще всего при самостоятельном строительстве она сооружается своими руками из подручного материала. Две типичные проблемы самодельной опалубки — деформация досок или фанеры при увлажнении и трудоемкость очистки от схватившегося раствора. Что делать?

Решить обе проблемы одним махом поможет простая инструкция: опалубка перед заливкой прокладывается полосами плотного полиэтилена, уложенными с перехлестом. Заодно пленка предотвратит утечку цементного молочка, сопровождающуюся падением итоговой прочности конструкции.

Опалубка выстлана полиэтиленом.

Уплотнение

Необходимо ли уплотнять бетон? Когда достаточно штыкования, а когда необходим вибратор?

На фото — уплотнение будущего фундамента глубинным вибратором.

Стяжка по грунту

Как заливать бетонные полы по грунтовому основанию?

Как утеплить такой пол?

1. Грунт, снятый до нужного уровня и выровненный в горизонт, засыпается 10-15 сантиметрами песка. Песок поливается большим количеством воды для максимальной усадки.
2. Слой щебня той же толщины разравнивается и трамбуется.
3. По щебню расстилается гидроизоляция — полиэтиленовая пленка.
4. Выкладывается бетонная подушка — 10 см бетона марки М100.
5. По набравшему прочность бетону выкладывается утеплитель — плотный (не ниже С-35) пенопласт или экструдированный пенополистирол. Толщина — 40-150 мм в зависимости от климатической зоны.
6. Выкладывается еще один слой полиэтилена; на нем на подставках высотой 1,5-3 см раскладывается арматурная сетка.

7. Наконец, мы заливаем пол бетоном на 8-10 см, разравниваем стяжку по маякам и после набора ей прочности укладываем чистовое покрытие.

Пирог пола по грунту.

Заключение

Разумеется, в рамках небольшой статьи мы смогли затронуть далеко не все тонкости бетонных работ. Некоторое количество дополнительных материалов вниманию читателя предложит видео в этой статье. Успехов!
