Как выровнять фундамент по уровню

При строительстве частного дома часто применяется ленточный фундамент.


Интересные статьи:

Основание под газобетонное сооружение

Обшивка фундамента цокольным сайдингом

Строительство в зимнее время: миф или реальность

Фундамент на сыром участке

Выбор фундамента


Как правило, фундамент возводят на песчаной подушке, которая устраивается на дне траншеи. Чтобы в результате фундамент был ровным и прочным, заботится об этом необходимо уже на данном этапе.

Несмотря на то, что после заливки бетона ошибки могут быть не видны и только когда здание будет построено, возможно, скажется разница в высоте цементного слоя. В большинстве случаев все происходит следующим образом – основание фундамента пребывает на одинаковой глубине, а неровности возникают на его поверхности. Сразу же возникает вполне закономерный вопрос, как выровнять фундамент по уровню?

С целью выравнивания ленточного фундамента выполняется опалубка. Ведь именно от ее качества будет зависеть ровность основания и ограждающих конструкций здания. Если в них обнаружатся какие-то недостатки, их можно будет без проблем исправить. Ведь при помощи раствора и мастерка устранятся любые погрешности.

Однако не стоит забывать, что хорошим помощником в данном случае является арматурная сетка. Она набивается в местах, где фундамент «гуляет» по ширине, а все огрехи исправляются слоями штукатурного раствора.

Самое главное, чтобы поверхность залитой бетонной ленты была абсолютно ровной. Ведь именно на нее осуществляется укладка гидроизоляционного слоя. Если гидроизоляция пойдет с наклоном в какую-либо сторону или волнами, то есть листы рубероида будут неплотно прилегать к поверхности фундамента, это станет первым шагом к процессу разрушения будущего здания. В связи с этим, если обнаружены какие-либо недочеты в устройстве основания, рекомендуется их исправлять своевременно.



Необходимые инструменты и материалы



Прежде чем начать выравнивание фундамента, необходимо приготовить следующие инструменты:

  • лопата для замешивания бетонного раствора;

  • маркер или мел;

  • угольник;

  • отвес;

  • рулетка;

  • мастерок;

  • гидравлический уровень.

А также материалы:

  • бруски;

  • саморезы;

  • доски для опалубки;

  • арматурная сетка;

  • песок, щебень и цемент.



Инструкция по выравниванию фундамента



Чтобы вывести фундамент в процессе заливки «под ноль», необходимо выполнить следующие работы:

  1. В одном из углов фундамента мелом или маркером нужно поставить нулевую точку на внутренней стороне планируемой поверхности. При помощи гидравлического уровня (при возможности можно воспользоваться нивелиром) в остальных углах фундамента определяются, а затем отмечаются аналогичные нулевые отметки.

  2. При отсутствии гидравлического уровня нулевые точки в углах можно выставить при помощи обыкновенного шланга. С этой целью концы шланга располагаются в двух сверяемых углах. Затем в него следует залить воду, важно, чтобы при этом не образовывались воздушные пробки.

    Затем край одного конца шланга устанавливается точно на уровне исходной нулевой точки.

  3. Второй конец шланга необходимо опустить или поднять таким образом, чтобы вода в первом конце расположилась на уровне краев шланга, а именно на уровне исходной нулевой отметки. Положение, в котором установилась жидкость во втором конце шланга, нужно зафиксировать. Данное положение полностью соответствует уровню нулевой точки. Его следует отметить на опалубке.

  4. В каждом углу фундамента в опалубке необходимо выполнить по два вертикальных пропила, таким образом, чтобы они располагались в центре ограждающих конструкций фундамента, при этом низшая отметка должна быть на уровне нулевых точек. Теперь, если через соответствующие пропилы натянуть шнур, на поверхности фундамента он будет точно отмечать нулевой уровень.

  5. После чего, до уровня натянутых шнуров в опалубку, заливается бетонная смесь. В итоге, благодаря данным работам, фундамент удалось выставить «под ноль».



Как выровнять уже готовый фундамент



  1. При помощи шланга или гидравлического уровня необходимо проверить по высоте расположение всех углов фундамента, затем один из них следует принять в качестве исходного. Во всех углах выполняются цифровые пометки, которые отражают положение выбранного угла относительно исходного (к примеру, «+30» или «-50» будет означать, что угол на 30 мм выше или на 50 мм ниже исходного угла).

  2. Поверх уже готового фундамента устанавливается опалубка, которая состоит из двух досок, нижние кромки которых должны с двух сторон охватывать фундамент, при этом верхние будут соединяться через проставки, их длина равна толщине самой конструкции.

  3. Во всех углах необходимо отстрелять нулевые точки на внутренней стороне опалубки, до которых следует выполнять заливку фундамента, ориентируясь на фактическое положение углов, которое было правильно определено в предыдущем шаге.

    Выполняя данный вид работ, важно, чтобы минимальная толщина участка фундамента должна составлять не менее 30-40 мм. Чересчур тонкий бетонный слой окажется непрочным. В опалубке выполняются пропилы, таким образом, чтобы нижняя кромка пребывала по горизонту на уровне нулевых отметок (подобно шагу 3 в предыдущем варианте).

  4. Теперь в опалубку необходимо установить арматуру. Для этого следует правильно приготовить цементно-песчаный раствор в соотношении 4:1 или 3:1. Поверхность фундамента смачивается водой, затем данная смесь укладывается в опалубку. При помощи шнура, протянутого через пропилы, проверяется соответствие поверхности нулевой отметке.



Выравнивание фундамента в зависимости от постройки



Легкая постройка

К примеру, для легкого строения небольших размеров выровнять фундамент можно при помощи установки будущей рамы террасы с подкладкой разнообразных брусочков, это выполняется с целью доведения рамы до необходимого горизонтального положения. Однако это не совсем правильно, так как в данном случае будет отсутствовать опора по плоскости.

Также можно наштукатурить в подкладку больше цементной и песчаной смеси для требуемой высоты и после на это класть цоколь. Еще один вариант компенсировать высоту при помощи нескольких керамзитобетонных блоков – для заделки швов рекомендуется использовать кусок сетки.



Тяжелая постройка

В случае если постройка выполнена из камня, выровнять поверхность можно при помощи кладочной смеси, накладываемой на гидроизоляционный слой. Если же получились довольно большие неровности (порядка 10 см), вероятнее всего, требуется заново произвести устройство опалубки, а также подлить новый цементный раствор, чтобы снова попытаться вывести фундамент «под ноль».

Данные процедуры выполняются для того, чтобы фундамент здания обеспечивал идеально ровную основу для возведения запланированного строения, ведь ровная поверхность – это залог качественного строительства.



Полезные советы при строительстве



  • Фундамент является основой здания.

    Естественно, чем прочнее фундамент, тем крепче возведенное строение.

  • Немаловажным моментом является разметка будущего фундамента. Важно правильно выставить углы и замерить размеры диагоналей.

  • Чтобы поверхность пола в будущем доме получилась идеально ровной, на этапе закладки фундамента необходимо использовать гидравлический уровень.

  • На протяжении всего участка котлована песчаная подушка должна быть единой глубины. Не выровненный заранее котлован категорически запрещено выравнивать при помощи песка.

  • Цементному раствору характерна тяжелая масса, в связи с этим большое число распорок – гарантия прочной и крепкой опалубки.

  • Металлический каркас из арматуры рекомендуется размещать внутри бетона, расстояние от границ монолита должно составлять 5 см.

  • Непосредственно перед заливкой цементно-песчаного раствора желательно позаботиться о вентиляционных отверстиях, так как плохая вентиляция и повышенная влажность способны разрушить фундамент в скором времени. Кроме того, следует позаботиться и об остальных технологических отверстиях под коммуникации.

  • Рекомендуется отдавать предпочтение качественному бетону хорошей марки. Не нужно экономить на качестве.

  • В процессе заливки цементно-песчаного раствора не стоит забывать о воздушных пузырях, способных нарушить прочность конструкции. В связи с этим желательно внимательно отнестись к процессу утрамбовывания раствора.

  • Сырость и жара быстро разрушают конструкцию фундамента и цоколь, поэтому во время дождя затвердевающий цемент накрывают пленкой, а в жару поливается водой.

И в завершении, не стоит торопиться. Цементный раствор способен окончательно затвердеть по истечении трех недель, поэтому рекомендуется использовать данное время для отдыха.

  • < Назад
  • Вперёд >

Как вывести ноль на фундаменте своими руками и выставить уровень

Чтобы начать возведение стен будущего дома, нужно подготовить основание, на которое они будут опираться. Оно должно быть прочным, надёжным. Но это не единственные требования. Его опорная поверхность по всей длине должна быть строго горизонтальной и находиться в одной плоскости. Чтобы выполнить это условие, нужно знать, как вывести ноль на фундаменте своими руками. Об этом нужно позаботиться ещё во время заливки бетонной ленты, но иногда выравнивать приходится уже существующее основание.

Верхняя плоскость фундамента должна быть горизонтальной независимо от рельефа площадкиИсточник asp-fundament.ru

Что такое «ноль» и для чего его выводить

В строительстве домов за нулевую отметку чаще всего принимают уровень, на котором находится плоскость чистого пола первого этажа. Она необходима для проектирования, так как служит единым ориентиром при вычислении расположения горизонтальных поверхностей других конструкций.

Разрез дома с вертикальными отметкамиИсточник belenkina. ru

Однако, говоря про ноль фундамента, имеется в виду совсем другое. В данном случае 0 – понятие относительное, это отметка верхней грани фундаментной ленты по всей её протяжённости. Она должна быть неизменной в любой точке. Это касается фундаментов любого типа. Например, у свайного основания оголовки всех заглублённых в землю опор тоже должны располагаться в одной плоскости, и эта плоскость должна быть горизонтальной.

Если вовремя не подумать о том, как вывести ноль на фундаменте, это может привести к серьёзным проблемам при возведении здания и его эксплуатации. И перекошенные стены – не самое страшное. Хуже, если они будут давать неравномерную нагрузку на фундамент, из-за чего в нем непременно возникнут напряжения, ведущие к быстрому разрушению основания.

Одна из причин разрушения фундамента – неравномерное распределение нагрузки на негоИсточник twimg.com

Поэтому верхнюю плоскость фундамента, на которой будут стоять стены, обязательно выравнивают по горизонту. Делают это сразу при его устройстве. Но нередко приходится заново выводить ноль на уже готовом основании.

Как залить фундамент по уровню

Есть несколько способов, как вывести фундамент под ноль при его заливке.

  • Строительство опалубки, верхний срез которой даёт ровную горизонтальную замкнутую линию.

Работа очень кропотливая, требующая аккуратности и использования качественных опалубочных конструкций с ровными краями. Это могут быть обрезные доски, листы фанеры, ОСП, специальные опалубочные щиты. Если установить их правильно, то останется лишь залить раствор до самых краёв и выровнять его по бортикам опалубки.

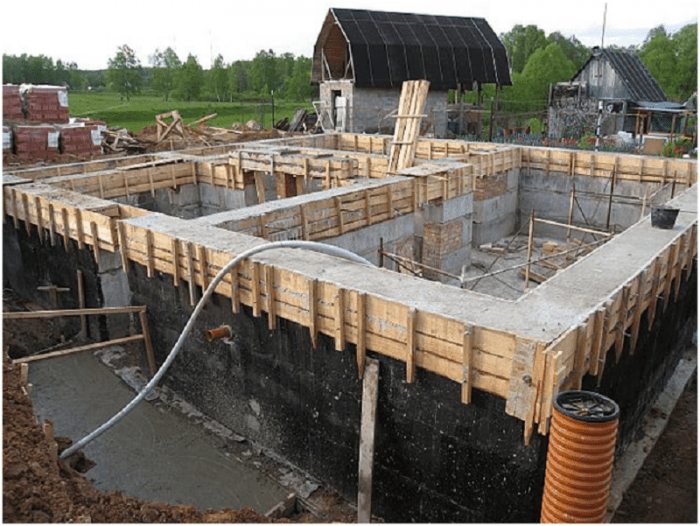

Установка опалубки с соблюдением горизонтального уровняИсточник blockotoole.com
  • Разметка нулевой линии внутри опалубки.

В этом случае опалубку делают выше намеченного уровня, а на её внутренних стенках выполняют разметку – горизонтальную линию, до которой следует залить раствор. Это может быть натянутый шнур, приклеенная изолента или нарисованная линия. Но такие метки не слишком надёжны – шнур может сдвинуться, а рисованная разметка стереться. Лучше прикрутить к стенкам опалубки деревянные бруски, нижняя грань которых по всему периметру является границей заливки.

Разметка уровня натянутыми бечёвкамиИсточник кд.бел

Для точной разметки пользуются нивелиром, водяным или лазерным уровнем. Сначала отмечают точку на нужной высоте в одном из углов, а затем переносят её на остальные углы и соединяют сплошной линией.

Как выровнять перекошенный фундамент

Купив участок с готовым неидеальным фундаментом или изначально залив его не по уровню, приходится думать, как исправлять ошибки, как вывести ноль на фундаменте – кирпичом, заливкой дополнительного слоя или подкладыванием под нижний венец сруба выравнивающих проставок. Выбор способа зависит от величины отклонения от уровня. И даже если изначально он был точным, перед началом строительства необходимо убедиться в том, что он таким и остался.

Причины перекоса фундамента

Несоответствие верхней плоскости фундамента горизонтальному уровню возникает по многим причинам. Почти всегда это происходит, если мастер полагается только на свой глазомер и не использует измерительные приборы.

Разметку можно выполнить с помощью водяного уровняИсточник kabelprovod161.ru

Второй частой причиной является сбой разметки: при заливке бетона в опалубку сохранить стабильное положение натянутой внутри неё бечёвки очень сложно. Как и выровнять раствор по начерченной линии.

Но и грамотно проделанная работа не гарантирует того, что фундамент со временем не перекосится. Это случается по двум причинам.

  • Неравномерная усадка.

Бетонный раствор твердеет, когда из него испаряется вода. Если он был плохо перемешан или приготовлен с избыточным количеством воды, то в тех местах, где её было больше, происходит более сильная усадка раствора. В результате чего поверхность фундамента после высыхания может стать неровной, с буграми и впадинами.

  • Изменение глубины фундамента в результате морозного пучения грунта.

Вес здания, стоящего на фундаменте, уравновешивает силы морозного пучения почвы и не даёт им вытолкнуть его из земли. Если же фундамент остаётся «зимовать» ненагруженным, его собственного веса не хватает для противодействия этим силам. Если они действуют неравномерно, бетонная лента местами может подняться, и её поверхность перестанет быть горизонтальной.

По этой же причине бетонная лента может потрескаться или сломатьсяИсточник blog-potolok.ru
Совет! Чтобы по весне не думать, как вывести уровень фундамента в ноль, желательно возвести стены до морозов, чтобы обеспечить ему необходимую нагрузку. Но после заливки он должен выстояться не меньше месяца.

Независимо от причин, вызвавших перекос, основание нужно исправлять. Чтобы решить, как это сделать, нужно провести замеры и определить степень отклонения от горизонтального уровня. Для этого находят на бетонной ленте самую высокую и самую низкую точку и вычисляют разницу между ними по вертикали.

Шлифовка

По нормативам максимально допустимое отклонение плоскости фундамента от горизонтали не должно превышать 25 мм на 10 п.м. В тех случаях, когда оно не намного больше, плоскость бетонной ленты можно выровнять шлифовкой наиболее выступающих участков.

Как выполняется шлифовка бетонного фундамента, смотрите в видео:


Порядок сооружения монолитного фундамента

Заливка бетонным раствором дополнительного слоя

Этот способ применяют, если перепад по высоте составляет не более 5 см. Перед тем как залить фундамент под ноль, проделывают следующие работы:

  • находят самую высокую точку, от которой будет определяться уровень;
  • проставляют на плане фундамента через каждые 1,5-2 метра отметки, обозначающие, на сколько его нужно поднять на этом участке;
Совет! Толщина заливки в самом тонком месте должна быть не менее 3-4 см, более тонкий слой может разрушиться.
  • по углам и в точках пересечения бетонной ленты высверливают отверстия и забивают в них отрезки арматуры, их верхние концы срезают чуть ниже установленной нулевой отметки;
  • ориентируясь на отметки на плане, монтируют на фундамент опалубку, верхний край которой выставляют по уровню заливки.

Бетонный раствор готовят из цемента высокой марки и песка в пропорции 1:3. Вместо песка можно взять песчано-гравийную смесь с фракцией до 3 см. Раствор закладывают в опалубку, тщательно уплотняют и разглаживают по верху досок.

В этом видеоролике показано, как выровнять фундамент с помощью изготовленной своими руками скользящей опалубки:

Там, где перепад особенно заметный, а толщина слоя заливки большая, рекомендуется армировать её кладочной или штукатурной сеткой.

Выравнивание кирпичом

Если перекос фундамента больше 5 см, выровнять его можно кладкой из красного керамического кирпича. Он должен быть полнотелым, марки не менее М125.

Перед тем как выложить ноль на фундаменте из кирпича своими руками, определяют перепады по высоте и нивелируют их при кладке, увеличивая или уменьшая толщину кладочного раствора.

Изменяя толщину швов между рядами, верхний ряд кладки выводят в горизонтИсточник sdska.ru

Кирпич можно использовать и в качестве бута при выравнивании основания бетонным раствором. Его укладывают на участках, где перепад по высоте составляет более 65 мм (толщина кирпича).

Устройство монолитного армированного пояса

При значительном отклонении от уровня самым надёжным решением станет наращивание фундаментной ленты вверх поясом из армированного бетона. Для его устройства выполняется ряд мероприятий.

  • По всему периметру перекошенного основания выставляется опалубка с выравниванием её верхнего среза по горизонтали.
  • Высота опалубки не должна быть меньше 12-15 см.
  • Для лучшего сцепления армопояса с основанием в нем просверливают отверстия, в которые забивают арматурные стержни.
  • В опалубке монтируется металлический каркас из арматурных прутков диаметром 10-12 мм.
  • Друг с другом и с выступающими из старого фундамента стержнями они связываются вязальной проволокой толщиной 4 мм.

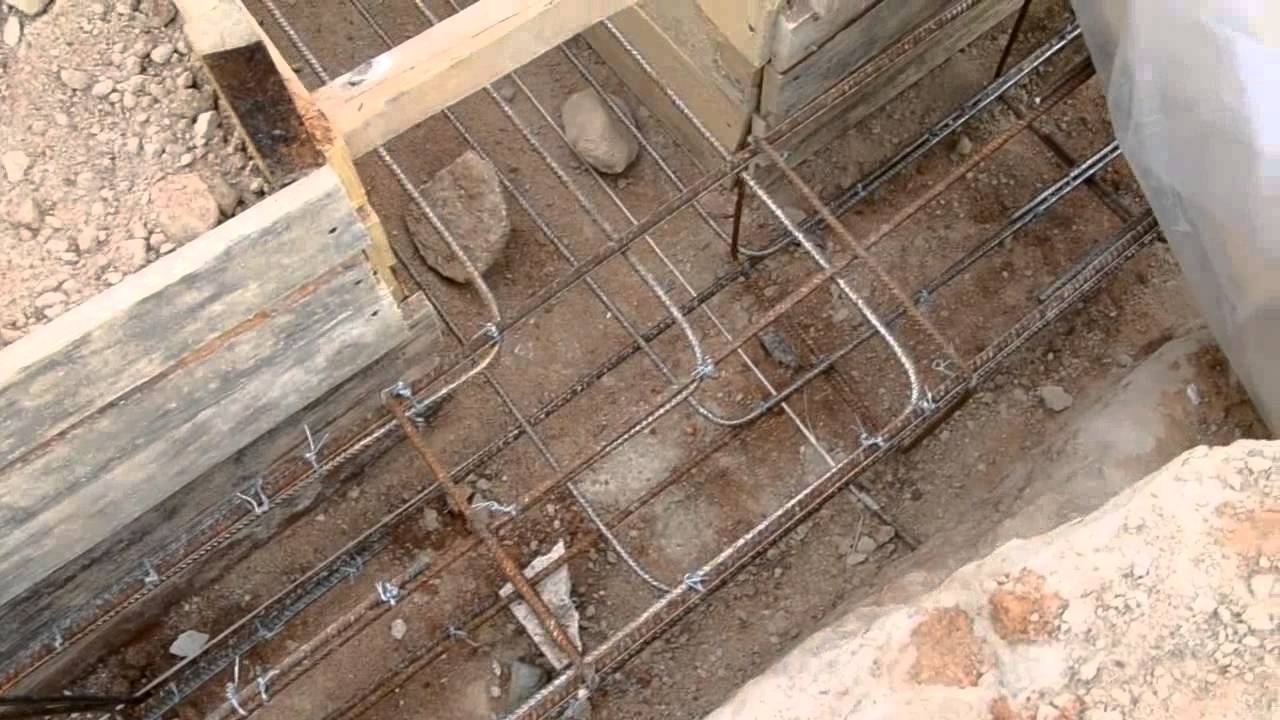

Опалубка с армирующим каркасомИсточник chipmaker. ru
Как правильно класть брус на фундамент: способы крепления и варианты стыковки
  • Готовую конструкцию заливают бетоном.
  • Раствор уплотняют вибратором, его поверхность заглаживают вровень с краями опалубки.

Этот способ, как выставить ноль на фундаменте, считается универсальным. Он позволяет не только устранить перепады, но и исправить геометрию ленты: подогнать углы, выровнять диагонали.

Как выглядит конструкция для заливки армопояса, показано в этом видео:

Выравнивание свайных и столбчатых фундаментов

Винтовые металлические, железобетонные забивные и буронабивные сваи выравнивают одним способом: находят опору, верх которой имеет самую низкую отметку, переносят её на остальные сваи и обрезают их по полученным меткам.

Обрезка винтовых свай по разметкеИсточник znaybeton.ru

В случае со столбчатым фундаментом, который часто служит основанием для лёгких построек, поступают так же, как при выравнивании ленточного основания. Чаще всего выше уровня земли столбики наращивают до нужной высоты кирпичом или бетонными блоками, выводя кладку каждой опоры до уровня, обозначенного с помощью натянутого вдоль них шнура.

Если же имеется небольшое отклонение, на каждый столб монтируют опалубку и заливают в неё раствор.

Столбчатый фундамент, выровненный способом заливки бетона в опалубку, показан в видеоролике:


Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Коротко о главном

Прежде чем начинать строить стены, нужно убедиться, что первый венец или первый ряд кладки ляжет на ровную горизонтальную поверхность. При обнаружении значительного отклонения от уровня придётся исправлять ошибки, сделанные на начальном этапе строительства, и выравнивать основание. Зная, как выложить ноль на фундаменте из кирпича, с помощью заливки дополнительного слоя бетона или устройства армопояса, вы подберёте оптимальный вариант выравнивания. Выбор будет зависеть от степени перекоса: если она небольшая, можно обойтись шлифовкой или штукатуркой верхней плоскости, а серьёзные перепады потребуют выравнивания кирпичной кладкой или заливкой бетона в опалубку с арматурой.

Как выровнять фундамент после заливки – варианты для боковых стен и горизонта

Достаточно часто в качестве надежной подземной опоры для дома застройщики выбирают ленточный фундамент. Его доступная для понимания технология позволяет справиться с работами самостоятельно, без привлечения профессионалов, но для этого нужен определенный багаж знаний и опыта. Требуется грамотно разбираться не только в основных вопросах, но и понимать, к примеру, как выровнять фундамент уже после того, как он будет залит. Ровная поверхность слишком важна для дальнейшего возведения несущих стен, поэтому данным этапом строительства пренебрегать не стоит.

Зачем выравниватьфундамент

Прежде всего, необходимо учесть, что по верхнему срезу фундамента всегда должна укладываться гидроизоляция во избежание капилярного поднятия влаги от грунта вверх по стенам. Неровная поверхность бетонной глыбы не сможет обеспечить плотное прилегание изоляционного материала, в результате чего в образованных зазорах начнет скапливаться вода, которая при замерзании будет расширяться, образуя дефекты и на подземной, и на наземной части дома не только на уровне стыка.

Непрочный фундамент ведет к разрушению дома.

Следует понимать, что визуально небольшие отклонения в разных углах дома по высоте верхнего уровня монолитной ленты видны не будут. Но после возведения строения появится перекос, который технологически исправляется намного сложнее, нежели выполнение выравнивания бетонного слоя после заливки смеси в опалубку. Как правило, неопытные мастера обращают внимание только на соответствие отметок заглубления фундамента, упуская из виду, что его верхний срез должен быть максимально ровным. Одни думают, что бетонная масса имеет способность к самовыравниванию, другие надеются, что дальнейшая кладка стен исправит положение. Но и те, и другие предпочитают не делать элементарную проверку после заливки цоколя. На практике подобная халатность приводит к серьезным проблемам.

Что касается боковых поверхностей фундамента, расположенных над планировочной отметкой участка, то к ним, кроме всего прочего, предъявляются еще и декоративные требования. Кривой цоколь никогда не будет смотреться привлекательно. Поэтому его наружную поверхность нужно будет либо сгладить, либо облицевать.

Варианты выравнивания

От качества устройства опалубки напрямую зависит плоскостная ровность стенок будущей монолитной ленты. Избавиться от изъянов на вертикальных поверхностях уже после снятия короба можно одним из способов:

  • счистить или аккуратно сбить выступы;
  • замазать углубления цементным раствором.

При исправлении существенных неровностей используют арматурную сетку. Ее надежно фиксируют к фундаментной стене, после чего послойно наносят штукатурную смесь. Такая процедура очень важна для цоколя. Нередко его обкладывают кирпичом или обшивают декоративными материалами.

Задача, как выровнять фундамент по верхнему уровню, решается несколько иначе. Помочь в этом способна опалубка. Понятно, что ориентироваться по срезу короба бессмысленно, так как первоначально выставить доски или брус четко по горизонту бывает довольно сложно. Для удобства с внутренней стороны опалубки наносят разметку с помощью нивелира или лазерного уровня. Допускается использовать и дедовские методы, имеющие положительные отзывы. К примеру, некоторые рекомендует воспользоваться прозрачным шлангом, наполненным водой. Он работает по принципу сообщающегося сосуда.

Для начала фиксируется проектная отметка по углам фундамента, а между отмеченными точками натягивается шнур. По нему устанавливаются маяки из бруса, или просто прочерчивается линия несмываемым маркером, которая и будет служить ориентиром при заливке монолитной ленты. Но не стоит думать, что на первом этапе получится вывести идеально ровную поверхность. Довольно часто она оказывается кривой и хоть немного, но щербатой.

Выравнивание горизонтальной поверхности фундамента называют по-разному:

  • выведение цоколя под ноль;
  • сравнивание по горизонту;
  • выставление по уровню и пр.

Но цель в любом случае остается одной и заключается в максимальном выравнивании верхней поверхности фундамента. Чаще всего предлагается вновь возвести опалубку и опять же выставить уровень горизонта с помощью нивелира. Суть заключается в том, чтобы определить самую верхнюю и самую нижнюю точку бетонной ленты. Кстати, данный способ можно использовать и в том случае, если вместо монолита будут стоять сборные блоки.

За исходную отметку рекомендуется принимать наивысшую точку. Это значительно упрощает работы, так как сбивать искусственный камень не требуется. К тому же, в результате сколов могут оголиться арматурные стержни, что крайне нежелательно.

Нулевой уровень намечают также, как и при первоначальной заливке бетона в опалубку. Отличием является лишь подкорректированная высота цоколя. Опытные мастера рекомендуют отмечать «ноль» по углам, делая на нужном уровне пропилы в опалубке. В подготовленные щели загоняется прочный шнур, после чего он туго натягивается между контрольными точками. Это станет своеобразным длинномерным маячком и позволит отказаться от иных меток. Недостатком данного способа является определенная подвижность шнура относительно горизонта. Такого минуса маячки из бруса не имеют.

В местах перекоса фундамента по высоте более чем на 50мм укладывается арматурная сетка.

После подготовительных работ выполняется заливка верха основного фундамента цементным раствором. Он должен иметь более жидкую консистенцию по сравнению с бетонной смесью, которая использовалась ранее. После первоначального схватывания цемента производится сглаживание поверхности.

Существует еще один способ выравнивания горизонта фундамента. Для его осуществления требуется максимально четко выставить верхний уровень опалубки, после чего произвести заливку короба «под завязку». В этом случае говорят о первоначальном выведении цоколя под ноль. Метод дает хорошие результаты, но для его выполнения требуются определенные навыки и идеальная геометрия опалубки по высоте.

Как после заливки выровнять фундамент по уровню.

Фундамент – это одна из самых ответственных конструкций, от которой зависит целостность строения и безопасность людей. Одним из факторов, обеспечивающих эти условия, является максимально точное соблюдение геометрии конструкции. Однако, при монтаже не всегда удается соблюсти ровность горизонтальных и вертикальных поверхностей, тогда их необходимо корректировать. Расскажем, как предупредить, выявить и устранить неровности.

Точность «от» и «до»

Есть 4 разновидности фундаментов:

  1. ленточный;
  2. плитный;
  3. свайный;
  4. столбчатый.

В случае выверки точности поверхностей конструкции можно объединить попарно: лента + плита, сваи + столбы.

Для ленточного фундамента и монолитной плиты внимание уделяют всем четырём поверхностям конструкций:

  1. Подушка – нижний горизонт. Это очень важный слой, от которого зависит равномерность проседания бетонной конструкции, соответственно, её геометрия. Именно подкладочный слой из песка и щебня принимает и перераспределяет нагрузку и от веса бетонного монолита, и от грунта. Засыпку котлована или траншеи необходимо делать максимально ровной, чтобы низ подушки фундамента лежал по горизонту;
  2. Боковые стенки для ленты и плиты также должны быть ровными: их обязательно гидроизолируют рулонными материалами, которые не могут плотно прилегать к дефектной поверхности. Кроме того, выступающая над уровнем земли фундаментная стена должна выглядеть аккуратно.
  3. Верх фундамента подлежит обязательному контролю горизонта, поскольку на него устанавливаются стены из кирпича, блоков или панелей. Чтобы они в свою очередь были ровными, для них требуется идеально горизонтальное основание.

Для свайного и столбчатого фундаментов важно соблюдение именно верхней части конструкции, то есть оголовков столбов или свай, на которые монтируется ростверк.

Предотвратить образование неровностей

Правильный монтаж – путь к получению ровной и геометричной конструкции, которую не придется реставрировать. Для этого следует придерживаться основных правил, известных любому профессиональному строителю:

  1. Для ленты и плиты первое, что необходимо сделать – выровнять подстилающую подушку из песка и щебня. В неё могут быть включены дополнительные слои, качество и толщину которых определяют проектировщики по результату анализа грунта и массы отдельных блоков будущего дома. Обязательно следует создать бетонное покрытие подушки раствором низких марок М75, М100.
  2. Второй важный момент – качество опалубки. При создании стенки или плиты необходимо использовать строительную ламинированную фанеру толщиной не менее 2 см или надёжные доски. Все элементы необходимо соединять плотно встык, чтобы избежать протечек раствора. Создать требуемую жесткость помогут различные крепежные приспособления от перемычек над опалубкой до металлических фиксаторов.
  3. Контроль поверхности бетонной заливки по уровню осуществляют сразу после выкладки раствора. Для плитной конструкции используют широкие приспособления для выравнивания, для ленты можно использовать правило или широкий шпатель.
  4. Для свай и столбов важным является постоянный контроль горизонта всех опор, с чем поможет справиться геодезический нивелир. Можно использовать обычные бытовые приборы с линейкой.

Однако, даже при соблюдении всех правил нет гарантии, что что-то может пойти не так.

Устранение неровностей

Контроль ровности верха можно проводить сразу после заливки ленты или плиты, с боковыми частями придется подождать, когда камень наберет не менее 50% проектной прочности. Если в это время выявлены неровности поверхностей, их следует устранить.

Боковые стенки

Наружные стены выравнивают, если величина перепадов составляет более 1 сантиметра. Казалось бы, подземную часть ленты никто не видит, зачем придавать ей ровность?

Во-первых, на такую просто не ляжет плотно гидроизоляция, что влечет протечки и скорейшее разрушение/размывание стенки.

Во-вторых, выступающая над поверхностью земли часть фундамента в большинстве случаев является цоколем. Соответственно, дефекты стенок будут видны, что нежелательно.

  • Самый простой способ выравнивания стенки в случае обнаружения неровностей – оштукатуривание. Причём, если перепады уровня превышают 5 см, следует использовать армирующую сетку, которая улучшит ненесущую способность облицовочного слоя.
  • Выкладка кирпичом цокольной части фундаментной стены. В данном случае непосредственное выравнивание боковой поверхности фундамента не потребуется – она не будет видна за кирпичной кладкой.
  • Облицовка плиткой с клеем, который можно положить утолщенным слоем. Этот вариант маскировки неровностей подходит только для стен с небольшими дефектами.

Верхняя часть

В отличии от боковой, верхняя часть обязательно должна быть выровнена, ведь на неё будет осуществляться монтаж перекрытий и стен. Для этого требуется соблюсти точный горизонт, допускается общий перепад высоты не более 1 см на 10 метров.

Для всех типов фундаментов проверить высоту контрольных точек можно с использованием строительного лазерного нивелира. Для этого на один угол устанавливается прибор, из которого исходит луч в направлении второго угла, на котором установлена линейка или рейка с меткой. Необходимо зафиксировать результат на линейке или рейке. Затем перенести прибор на другой угол и так по порядку проверить все контрольные точки. В результате будет видно, на какой стороне есть перепады и какого они размера.

Для плитного и ленточного фундаментов алгоритм мероприятий один – повторное бетонирование.

  1. На стене или плите устанавливают новую опалубку, плотно прижимая ее к основанию.
  2. Затем заливают в форму бетонный раствор более жидкой консистенции, но той же марки, чтобы он смог растечься и самонивелироваться.
  3. При толщине слоя от 5 см необходима укладка армирующей сетки. Перед началом заливки бетона основание необходимо тщательно намочить для улучшения адгезии.

Аналогичным образом поступают со сваями. Их так же проверяют на горизонт, затем наращивают при необходимости.

Заменить бетонирование можно шлифовкой, но только в том случае, если арматура пояса расположена на достаточной глубине в бетоне, а дефекты неглубокие. Работу выполняют болгаркой, постоянно контролируя горизонт уровнем.

грязи и фундаменты вне уровня | JLC Онлайн

В . Недавно мы заключили контракт на строительство дома со сборными фундаментными стенами, которые в некоторых местах были установлены не по уровню — до 3/4 дюйма на высоте 30 футов. Каков наилучший способ прокладки и герметизации осадка?

А . Тим Улер, ведущий специалист по возведению фундаментов в компании Pioneer Builders в Порт-Орчард, штат Вашингтон, отвечает : Поскольку не выровненные стены фундамента действительно замедляют производство, я всегда стараюсь проверять новые фундаменты до того, как моя бригада приступит к возведению каркаса; если есть проблемы, я сразу указываю на них заместителю фундамента и генеральному подрядчику.Когда стены отклоняются от уровня более чем на 1/2 дюйма, подрядчик по фундаменту, как правило, должен позаботиться о проблеме, либо зашлифовав высокие места, либо заполнив низкие места.

Стирать высокие места не так уж и весело, но заполнять низкие места не так уж и сложно. Одним из вариантов является использование раствора Quikrete FastSet (800/282-5828, quikrete.com), безусадочного раствора на основе портландцемента, который можно смешивать до жидкой консистенции, что делает его самовыравнивающимся продуктом. Если фундаментный переводник не может решить вашу проблему, закрепите 2×4 с обеих сторон верхней части каждой неровной стены по всей длине фундамента, защелкните линии уровня и залейте цементным раствором до линий.Через пару часов можно ставить грязевые подоконники.

Если фундамент отклоняется от уровня менее чем на 1/2 дюйма, мы просто устанавливаем грязевые подоконники в обычном порядке — сначала устанавливаем пенопластовую прокладку под подоконником — и затягиваем гайки анкерных болтов. Если нижняя точка длиннее имеющегося у нас запаса обода, мы прибиваем обод вместе, устанавливаем его и натягиваем верхнюю часть, а затем прижимаем обод к линии. Если нижняя точка локализована, мы просто используем кусок обода достаточной длины, чтобы перекрыть ее. Затем мы устанавливаем пластиковые или композитные прокладки между грязевым подоконником и краевой балкой на макете балки, одновременно выравнивая и поддерживая как краевую балку, так и балки перекрытия.Расширяющаяся пена — либо из баллончика, либо из пистолета-распылителя изоляционного переводника — заделывает щели между грязевым порогом и краевой балкой.

Другим вариантом является отсутствие прокладки из пеноматериала в области, которая находится вне уровня, и прокладки между грязевым порогом и фундаментом (хотя это может не сработать, если анкерные болты установлены слишком низко). Прокладывайте каждые 4 фута или около того, чтобы выровнять подоконник, и установите прокладки под концы каждой балки. После того, как подоконник выровнен, используйте монтажную пену, чтобы загерметизировать углубления между бетоном и глиняным подоконником.

Решения для дренажа

ярдов — ремонт плиты на уровне фундамента

  1. Американское общество инженеров-строителей
  2. Американский институт бетона (ACI)
  3. Консультативный совет по строительным исследованиям (BRAB)
  4. Департамент жилищного строительства и городского развития и Федеральное жилищное управление (HUD/FHA)
    Институт постнатяжения (PTI)
    Различные органы, подготавливающие и распространяющие Единые строительные нормы и правила (UBC)
  5. Суды
  6. Рынок

В большинстве этих стандартов есть качественные требования, аналогичные или основанные на требованиях строительных норм и правил ACI, раздел 9. 5 Контроль прогибов, в котором говорится: «Железобетонные элементы, подверженные изгибу, должны иметь достаточную жесткость для ограничения прогибов или любых деформаций, которые могут неблагоприятно повлиять на прочность или работоспособность конструкции при эксплуатационных нагрузках». Говоря простым языком, это означает, что фундамент должен быть достаточно прочным, чтобы он не ломался и не изгибался за пределами точки, в которой конструкция начинает получать неприемлемые повреждения. То, что приемлемо, является субъективным и будет варьироваться в зависимости от конкретных обстоятельств.Роль рынка и судов заключалась в том, чтобы определить, что представляет собой допустимое отклонение или движение, а также определить размер ущерба. Рынок принимает решение, корректируя цены и спрос на дома с повреждением фундамента.

В следующей таблице приведены существующие стандарты для ранее упомянутых органов.

Допустимые отклонения фундамента

Примечания:

  1. Отношения, показанные в таблице, представляют собой максимально допустимую разницу по вертикали между двумя точками, деленную на расстояние по горизонтали между двумя точками. Две точки должны быть на одной структуре. При соотношении 1/240 для двух точек, находящихся на расстоянии 20 футов (240 дюймов) друг от друга, максимально допустимая разница по вертикали составит 1 дюйм.
  2. ACI 318-89 (пересмотрено в 1992 г.), таблица 9.5(b).
  3. Критерии выбора и проектирования жилых плит на уровне грунта, отчет № 33 в FHA, стр. 50. Публикация 157, Национальная академия наук, 1968 г.
  4. HUD/FHA 4900.1 Минимальные стандарты свойств, издание 1982 г., ссылается на ACI-318. Сейчас заброшен.Замена не выдается.
  5. Проект PTI плит с пост-натяжением на грунте, ссылки на ACI-318
  6. Единые строительные нормы и правила, 1988 г., раздел 2307, таблица 23-D

В 2009 году Американское общество инженеров-строителей, Техасское отделение, выпустило версию 2 «Руководства по оценке и ремонту фундаментов жилых домов». Рекомендации включают 2 количественных стандарта: 1/360 для отклонения и 1% для наклона. ASCE определяет коэффициент отклонения как максимальное расстояние от прямой линии, проведенной между двумя точками на фундаменте и поверхностью фундамента. При применении стандарт, взятый отдельно, может означать, что уклон более 1 дюйма на пролете 15 футов является приемлемым. Наклон в 1% дает наклон в 1 дюйм через каждые 8 ​​футов 4 дюйма. Стандарты ASCE позволяют инженеру действовать по своему усмотрению при применении стандартов. Ожидается, что инженеры также будут учитывать множество факторов, таких как степень косметического повреждения, при применении стандартов, выработке рекомендаций и выводах.

Учитывая существующие опубликованные стандарты и способность большинства людей чувствовать прогиб или наклон фундамента, мы считаем, что в целом наиболее подходящим стандартом максимально допустимого прогиба является 1/360.Возраст дома, диапазон цен и особый способ строительства также играют роль в определении допустимого отклонения. В ситуациях, когда сезонное движение вызывает неприемлемый косметический ущерб, в новом доме или в доме, спроектированном по индивидуальному заказу, меньшие количества движений могут быть неприемлемы.

К сожалению, не существует жесткого и быстрого стандарта для прогибов фундамента, который можно было бы использовать. Отдельные лица и профессионалы, имеющие дело с движениями фондов, должны руководствоваться своим суждением.Действующие стандарты, в том числе то, что типичные покупатели и продавцы считают приемлемыми, также являются важными вопросами. Например, покупатели исторических домов, как правило, более терпимы к передвижению, чем покупатели новых домов.

Когда засыпать стены фундамента

Марк Дж. Донован

Когда строится новый дом или пристройка к дому , часто возникает вопрос о том, как скоро я могу засыпать стены фундамента.Обратная засыпка стен фундамента в идеале должна производиться только после полного затвердевания бетона.

Бетонные фундаментные стены определяются как отвержденные на 75% через 5-7 дней и полностью отвержденные через 28 дней при идеальных температурных условиях. Определение идеальных температурных условий выше 50 градусов по Фаренгейту.

Следовательно, обратная засыпка стен фундамента должна производиться только по прошествии 28 дней при идеальных температурах.

Хотя многие подрядчики утверждают, что нет необходимости ждать 28 дней, именно в этот момент бетон достигает своей полной твердости. Если вы строите стены фундамента из бетонной смеси с номинальным давлением 3000 фунтов на квадратный дюйм и решаете засыпать стены фундамента всего через неделю после заливки бетона, прочность бетона будет только на уровне 2250 фунтов на квадратный дюйм.

Слишком быстрая обратная засыпка стен фундамента может привести к растрескиванию стен фундамента.

В идеале лучше всего производить обратную засыпку стен фундамента после 28 дней затвердевания бетона, заливки фундаментной плиты и установки каркаса перекрытия первого уровня. Заливая цокольную плиту и закрывая верх фундаментных стен каркасом, вы обеспечиваете боковую поддержку как основания, так и верха фундаментных стен.

В сочетании с ожиданием полного застывания бетона в течение 28 дней вы значительно снижаете риск растрескивания фундамента при обратной засыпке стен фундамента .

Так что дайте отпор своему подрядчику, когда он заставляет вас засыпать стены фундамента. Давление, связанное с грунтом, давящим на стены фундамента, огромно, и обратная засыпка в ближайшее время, особенно если плита фундамента не залита и фундамент не покрыт, подвергает стены фундамента значительному риску растрескивания или даже хуже, оттолкнули свои бетонные опорные подушки .

Дополнительную помощь по созданию пристройки к дому см. в разделе HomeAdditionPlus.com’s Листы предложений по пристройке дома. Наши  Предложения по достройке дома предоставляют вам знания и информацию о том, как планировать проект строительства дома и на что обращать внимание при найме подрядчиков. Они также включают подробные таблицы разбивки затрат и электронные таблицы для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу простую и быструю форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома.Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Ремонт фундамента Глоссарий терминов

Вы когда-нибудь слышали слово или фразу, используемые специалистом по ремонту фундамента, и понятия не имели, о чем они говорят? Ты не одинок. Терминология, используемая для описания проблем с фундаментом и методов ремонта, может сбивать с толку. Понимание некоторых основных терминов может придать вам больше уверенности при найме профессионала для работы на дому или в бизнесе.Ознакомьтесь с приведенным ниже глоссарием терминов по ремонту фундамента, прежде чем инвестировать в ремонт своей конструкции.

Глоссарий терминологии по ремонту фундамента

Активная зона/слой: слой почвы, простирающийся от поверхности до самой глубокой глубины сезонных колебаний влажности почвы. Движение и нестабильность почвы обычно происходят в активной зоне/слое почвы.

Балка: В доме с опорой и балкой балка относится к деревянному опорному элементу, состоящему из габаритных пиломатериалов, скрепленных вместе для поддержки балок пола и вышеуказанной конструкции.В плитном фундаменте бетонная балка относится к самой толстой части плиты, обычно расположенной по периметру фундамента и усиленной натяжными тросами или арматурой. «Балка» также может относиться к металлической двутавровой балке, являющейся частью несущей конструкции дома или предприятия.

Коренная порода: Сплошной слой породы/земли под активным слоем и рыхлыми отложениями, требующий взрывных работ или отбойного молотка для раскопок. Коренная порода подходит для поддержки конструкции.

Ниже уровня земли: Ниже уровня земли.

Изогнутая стена: Любая стена – стена фундамента/цокольного этажа, наружная стена, внутренняя стена и т. д. – изогнутая или искривленная из-за нагрузки от расширяющегося грунта, разрушения конструкции или других элементов.

Калифорнийская плита: Плита с деревянным настилом поверх нее. Настил обычно укладывают поверх полозьев, создавая глухой звук, который наводит на мысль, что это фундамент из пирса и балки.

Углеродное волокно: Прочный и легкий искусственный материал, изготовленный из небольших углеродных волокон, которые можно вплетать в ткань или расплавлять и формовать.Полосы и скобы из углеродного волокна часто используются для устранения трещин, укрепления изогнутых стен и поддержки разрушающегося фундамента.

Глина: Мелкозернистый природный материал, часто встречающийся в почве. Поскольку глина удерживает воду в своих молекулах, частицы глины расширяются при намокании и сжимаются при высыхании.

Складной грунт: Почва, подверженная эрозии, редукции или образованию пустот при добавлении воды.

Бетон: твердый материал, состоящий из песка, камней, цемента и воды, который часто используется в фундаментах.В бетон можно добавлять и другие добавки, но некоторые из них могут ослабить бетон. Слишком много песка, слишком мало цемента и слишком много или слишком мало воды также ослабляют бетон.

Бетонный пирс: Длинные тонкие цилиндры из бетона, используемые для поддержки фундамента. Некоторые бетонные опоры заливаются на месте прямо в землю, а некоторые предварительно отливаются и вдавливаются или вбиваются в землю.

Crawl Space: Область под строением, таким как дом с пирсом и фундаментом.Большинство мест для ползания должны быть высотой 18-24 дюйма, оставляя достаточно места для ползания под ними.

Уплотнение: Уплотнение почвы, обычно возникающее в результате постепенной потери воды, что приводит к усадке и уплотнению почвы.

Прогиб: Величина изгиба и прогиба от большой нагрузки, которую фундамент может выдержать без полного разрушения.

Дифференциальная осадка: Неравномерная осадка. Это происходит, когда разные части фундамента и конструкции опускаются с разной скоростью.

Высота: Высота различных частей вашего фундамента. Центральная точка возвышения является положением уровня — любые более высокие или более низкие точки имеют разные отметки.

Эпоксидная смола Инъекция трещин: Метод ремонта, используемый для герметизации трещин. С помощью этого метода трещины в бетоне «склеиваются» вместе с помощью эпоксидного раствора, который впрыскивается в трещину и герметизирует две поверхности вместе.

Expansive Soil: Любая почва, часто глинистая, которая сжимается при удалении воды и расширяется при добавлении воды.Этот грунт часто способствует смещению, вздутию и перемещению фундамента.

Насыпь: Почва, которая добавляется к области для заполнения, выравнивания или выравнивания этой области. Иногда в качестве наполнителя вместо грунта используется гравий.

Плавающая плита: Бетонная плита, обычно толщиной около 4 дюймов, внутри фундаментной стены или основания, но не прикрепленная к ним. Эти плиты обычно заливаются по сорту и не имеют опор под ними. Плавающие плиты обычно используются в гаражах, и большинство из них практически не содержат арматуры.

Фундамент: Часть конструкции, которая соприкасается с землей и обеспечивает поддержку остальной части конструкции. Фундаменты делают это, передавая нагрузку конструкции на землю под ней.

Фундамент: Толстая бетонная плита на стальной опоре, залитая по краям фундамента. Фундамент помогает равномерно распределить вертикальную нагрузку на фундамент. Они устанавливаются ниже уровня земли.

Свободная вода: Вода, которая может быть взята или потеряна без изменения объема почвы.

Морозное пучение: Расширение, происходящее при замерзании воды внутри почвы, увеличивающее общий объем почвы до 25%. Это может способствовать смещению или вздутию фундамента.

Класс: Уровень поверхности земли и подъем падения на заданное расстояние. Используется для измерения уклона земли вокруг дома и фундамента.

Заливка раствором: Метод, при котором материал впрыскивается для проникновения в почву или ремонта трещин в бетоне.Когда цементный раствор используется в почве под фундаментом, его целью является заполнение подземных пустот для подъема проседающих плит и выравнивания бетона.

Волосяная трещина: Очень тонкая трещина в бетоне, гипсокартоне, кирпиче или любом другом материале, из которого состоит дом или коммерческая структура. Обычно волосяные трещины не являются результатом разрушения фундамента.

Винтовые сваи : Стальные устройства, используемые для поддержки опускающихся фундаментов. Эти устройства состоят из длинных тонких цилиндрических стальных валов с резьбой, которые выглядят как часть гигантского винта. Валы вбиваются в землю вертикально и соединяются до тех пор, пока опора не достигнет опорного слоя грунта и породы под активным слоем. В качестве опоры для конструкции используется пирс, который перед опорой на пирс поднимается гидравлически.

Горизонтальная трещина: трещина, идущая от одного конца стены или пола к другому и идущая параллельно полу или потолку. Они часто бывают серьезными и часто являются индикаторами осадки фундамента.

Гидростатическое давление: Давление в грунте из-за воды в грунте.Чем больше воды поглощает почва, тем больше может возрасти это давление и нарушить структурную целостность фундамента.

Внутренние этажи: Полы внутри дома, обычно поддерживаемые балками и стойками в подполье или подвале дома.

Подъем домкратом: Процесс подъема конструкции или плиты под действием силы на опоре с помощью домкратов. Этот процесс используется при подкреплении для установки опор под конструкциями.

Текущая нагрузка: Любой дополнительный вес конструкции, добавляемый людьми, мебелью, снегом, льдом или водой.Вода является особенно опасным грузом.

Несущая способность: Максимальный вес, который фундамент может выдержать без разрушения фундамента. Любой вес, превышающий допустимую нагрузку, может привести к смещению грунта под конструкцией, что приведет к разрушению или повреждению фундамента.

Кирпичная блочная стена: Любая стена, состоящая из кирпича или бетонных блоков. Эти стены обычно легче ремонтировать, чем заливные бетонные стены.

Влажность: Количество влаги в почве, окружающей фундамент и дом.Чем выше влажность, тем больше расширяется почва.

На уровне: На уровне земли.

Осмос: Процесс прохождения воды через полупроницаемый материал. Любое повышенное давление в результате диффузии воды называется осмотическим давлением.

Вечная мерзлота: Состояние, при котором недра земли постоянно промерзают круглый год.

Пирс и балка: Это тип конструкции фундамента, обычно используемый в жилых домах.Дома с опорами и балками приподняты над землей и имеют под собой пространство для ползания. Подполье, обычно высотой не менее 18 дюймов, позволяет получить доступ к нижней части дома, где расположены инженерные коммуникации. В таких домах обычно деревянные полы.

Узнайте больше о – Покупка дома с проблемами фундамента.

Инъекция пенополиуретана : Этот метод используется для подъема бетонных плит и плитных фундаментов путем впрыскивания пенополиуретана под бетон.Двухкомпонентный уретановый химикат расширяется в пену при смешивании. Эта смесь вводится через небольшие отверстия под фундамент для заполнения подземных пустот, вызвавших осадку. По мере расширения он заполняет пустоты, поднимая фундамент и уплотняя близлежащий грунт, чтобы предотвратить дальнейшее оседание.

Залитые стены подвала: Стены фундамента из стандартных плит. Эти стены часто страдают от трещин из-за гидростатического давления.

Нажимные сваи : Нажимные сваи, также известные как опорные сваи, опорные сваи, нажимные сваи, стальные сваи, стальные нажимные сваи или стальные нажимные сваи, являются частью двухступенчатой ​​системы, поднимающей осевший фундамент.Опоры напоминают гигантские стальные стержни и вбиваются вертикально в землю, пока не закрепятся в устойчивых грунтах глубоко под землей. Опоры крепятся к фундаменту с помощью кронштейна, а фундамент поднимается гидравлически, опираясь на опоры. После поднятия фундамента опоры остаются под ним, чтобы поддерживать его и предотвращать будущие проблемы с фундаментом.

Опоры сопротивления: См. определение выше.

Винтовые домкраты : Это решение для выравнивания пола и ремонта подполья состоит из двух стальных труб, одна внутри другой. Внутренняя трубка имеет резьбу в виде винта и может регулироваться с помощью барашковой гайки. Это изменяет высоту винтового домкрата, позволяя ему поддерживать и поднимать вышеназванный фундамент дома в качестве средства защиты от осевшего фундамента.

Населенный пункт: Заглубление бетонного фундамента здания. Усадка происходит естественным образом по мере того, как почва уплотняется с течением времени, но может происходить неравномерно, если почва была уплотнена неправильно, или если возникают другие явления, такие как эрозия, смещение почвы или гидростатическое давление.Неравномерная осадка опасна и может привести к нескольким структурным проблемам во всем здании.

Кожное трение: Это сопротивление грунта вокруг сваи движению сваи вниз во время установки.

Плита: Бетон, который полностью опирается на грунт под ним. Плитные фундаменты также часто имеют поддерживающие их бетонные балки. Плиты также используются для других целей, таких как подъездные пути, тротуары, внутренние дворики, террасы у бассейнов, полы гаражей, складские полы и т. д.

Почва: Почва – любой рыхлый материал земной коры в различных пропорциях. Почва обычно содержит воду, воздух и твердые частицы, образованные фрагментированными горными породами.

Стабилизация грунта: Любой процесс, посредством которого улучшаются естественные свойства грунта, превращая его в более прочную основу для строительства.

Уплотнение почвы: Процесс, при котором частицы, из которых состоит почва, прижимаются друг к другу настолько плотно, что между ними остается мало воздушных карманов.Уплотнение почвы является необходимым шагом перед установкой фундамента, и плохое уплотнение почвы может привести к оседанию фундамента и проблемам со структурой.

Трещина на ступенях: Трещины в форме ступеней в фундаменте, стене или стене подвала здания. Эти трещины обычно возникают в кирпичных, каменных или блочных домах вдоль линий затирки. Если они шире 1/8 дюйма, это может быть признаком проблемы с фундаментом. Однако они также могут быть вызваны нормальной осадкой фундамента.

Напряжение: Сила в точке внутри массива грунта, которая оказывает давление от веса грунта над этой точкой плюс любое давление, оказываемое на грунт конструкцией.

Структурная целостность: Этот термин описывает, насколько структурно прочны фундамент и все здание, а также может ли фундамент выдержать вес здания.

Транспирация: Удаление влаги из почвы корнями близлежащих деревьев и других растений.

Подземные пустоты: Это промежутки или отверстия в земле, которые образуются из-за оседания или эрозии почвы. Если под фундаментом здания образуются пустоты, зданию не будет обеспечена надлежащая опора, и оно может оседать неравномерно, что приведет к структурным проблемам и разрушению фундамента.

Фундамент: Процесс ремонта фундамента, при котором под фундамент устанавливаются стальные сваи (например, винтовые сваи или толкающие сваи) для стабилизации бетона и подъема опускающейся конструкции. В процессе подпорки сваи вбиваются в землю острием (спиральные сваи ввинчиваются в землю) до тех пор, пока они не закрепятся в устойчивых грунтах ниже активного уровня грунта. Опоры крепятся к фундаменту с помощью кронштейна и поднимаются гидравлически для решения проблем с осадкой.

Подъем фундамента: Подъем фундамента из-за давления подвижного грунта или изменения содержания влаги в грунте под фундаментом. Это часто происходит, когда почва промерзает и вода в почве расширяется, выталкивая фундамент вверх.

Вертикальная трещина: Любая трещина в фундаменте или стене, идущая вертикально. Эти трещины обычно являются признаками осадки фундамента.

Уровень грунтовых вод: Уровень в почве, ниже которого почва насыщена водой.

Ветровая нагрузка: Любое давление на конструкцию, вызванное ветром или погодой.

%PDF-1.4 % 23 0 объект > эндообъект внешняя ссылка 23 96 0000000016 00000 н 0000002592 00000 н 0000002703 00000 н 0000003759 00000 н 0000003900 00000 н 0000004491 00000 н 0000005125 00000 н 0000005476 00000 н 0000005599 00000 н 0000005712 00000 н 0000005823 00000 н 0000008167 00000 н 0000008377 00000 н 0000008861 00000 н 0000009445 00000 н 0000009740 00000 н 0000013272 00000 н 0000013716 00000 н 0000014691 00000 н 0000015701 00000 н 0000016449 00000 н 0000017420 00000 н 0000017960 00000 н 0000021352 00000 н 0000021600 00000 н 0000022218 00000 н 0000022618 00000 н 0000023996 00000 н 0000026139 00000 н 0000027995 00000 н 0000028659 00000 н 0000030690 00000 н 0000030813 00000 н 0000030890 00000 н 0000031193 00000 н 0000031270 00000 н 0000031574 00000 н 0000031651 00000 н 0000031955 00000 н 0000032032 00000 н 0000032336 00000 н 0000032413 00000 н 0000032717 00000 н 0000032794 00000 н 0000033097 00000 н 0000033174 00000 н 0000033479 00000 н 0000033556 00000 н 0000033861 00000 н 0000033938 00000 н 0000034244 00000 н 0000034321 00000 н 0000034625 00000 н 0000034702 00000 н 0000035004 00000 н 0000035081 00000 н 0000035386 00000 н 0000035463 00000 н 0000035766 00000 н 0000035843 00000 н 0000036148 00000 н 0000036225 00000 н 0000036530 00000 н 0000036607 00000 н 0000036912 00000 н 0000036989 00000 н 0000037295 00000 н 0000037372 00000 н 0000037677 00000 н 0000037754 00000 н 0000038058 00000 н 0000038135 00000 н 0000038437 00000 н 0000038514 00000 н 0000038820 00000 н 0000038897 00000 н 0000039202 00000 н 0000039279 00000 н 0000039586 00000 н 0000039664 00000 н 0000039971 00000 н 0000040049 00000 н 0000040354 00000 н 0000040432 00000 н 0000040736 00000 н 0000040814 00000 н 0000040884 00000 н 0000040968 00000 н 0000044289 00000 н 0000044562 00000 н 0000044735 00000 н 0000044762 00000 н 0000045063 00000 н 0000056649 00000 н 0000056688 00000 н 0000002216 00000 н трейлер ]/предыдущая 111471>> startxref 0 %%EOF 118 0 объект >поток hb«g`g`g`Xsb,sf00L5ah$WHx`@ fB&Kvg[lm^xF6BvNN_Q. .F& ͪfB$c8,»‘ ®* b]Pbp[ y &F)&,iq(pB0QA94Fq0’ ŀT

Пустой шаблон

Многие дома в Центральном Техасе построены на местности с пологим или умеренным уклоном. Если не используется двухуровневая конструкция, потребуется засыпная площадка для достижения запланированной высоты грунтового основания плиты. Компания Capital Geotechnical Services обычно называет два типа насыпных подушек, которые характеризуются как:

«Формирующая насыпь»: насыпной грунт, установленный для обеспечения возможности установки опалубки для заливки бетонных балок и плиты для заливки бетона.Официально документированное уплотнение отсутствует (т. е. специальное оборудование для уплотнения, малая толщина подъема, заметное количество проходов уплотняющих катков, контроль качества) и, как правило, отсутствует формальный контроль выбора материала (типа грунта), хотя некоторый контроль типа материала и необходимо выполнить некоторый уровень уплотнения и кондиционирования влаги, как указано на этой странице.

«Правильно уплотненная засыпка»: засыпная подушка, установленная с надлежащим уплотнением и контролем материала. «Правильное» уплотнение подразумевает строительство в тонких слоях с заметным количеством проходов роликов, а также выполнение контроля качества (КК) при выборе материала и контроль качества размещения материала = проверка адекватной плотности и содержания влаги.

Многие жилые плиты на наклонных площадках имеют внутренние балки, залитые на формирующем заполнении. Однако строители, инженеры-конструкторы и инженеры-геотехники, ответственные за работу системы фундамента, обычно не уделяют должного внимания этому условию. Если формовочная засыпка размещается в рыхлом и сухом состоянии, после начального увлажнения может произойти заметная осадка из-за высокой сжимаемости грунта засыпки. Некоторые простые экспериментальные данные приведены ниже.

Одним из ведущих карьеров в районе Остина, производящих грунты хорошего качества, используемые для строительства, является предприятие Texas Crushed Stone в Раунд-Роке. Одним из продуктов, которые они производят, является сухой отсев размером 7 меш, который представляет собой илистый мелкий или крупный песок, полученный из измельченных отсевов известняка.

Однако при помещении в рыхлое и сухое состояние этот тип почвы показал от 14% до 15% осадки при увлажнении (т.5 дюймов для заполняющей подушки толщиной 2 фута).

Однако при укладке с некоторым номинальным уровнем уплотнения сжимаемость формообразующей насыпи (все еще установленной относительно сухой) при начальном смачивании снижалась с 5,6% до 6,5%. Если во время установки выполняется некоторое кондиционирование влаги (например, добавление воды), потенциальная осадка еще больше снижается.

Более гранулированный продукт от TCS — это «отсев 1,25 дюйма», который представляет собой илистый гравий с песком.Это отличный продукт для использования в качестве «селективной заливки» в строительстве и в качестве подложки под фундаментную плиту дома.

К сожалению, гранулированный продукт, такой как илистый гравий с песком, установленный в рыхлом и сухом состоянии, также имеет относительно высокую сжимаемость при начальном смачивании и в нашем эксперименте показал осадку от 15% до 16%.

Однако при установке с некоторым номинальным уплотнением и очень незначительным увлажнением TCS 1.Продукт на 25-дюймовых отсевах показал осадку от 3,5% до 9,6%.

Заметная осадка формовочной насыпи, установленной в рыхлом и сухом состоянии, как правило, происходит только один раз и возникает только в том случае, если насыпь подвергается значительному увлажнению. Одной из положительных характеристик измельченного известнякового продукта, такого как отсев TCS размером 1,25 дюйма или 1,75 дюйма, является то, что после первоначального увлажнения и последующего высушивания материал подвергается некоторой цементации, которая превращает материал в твердый и жесткий продукт и демонстрирует относительно высокие жесткость при небольшой нагрузке. Цементация обычно вызывается пуццолановыми реакциями из-за содержания карбоната кальция и фракции ила и глины в известняковом базовом продукте после добавления воды. Насыпные грунты, не основанные на известняке, не будут подвергаться этой цементации и сохранят относительно низкую жесткость после первоначального увлажнения и высыхания. Почвы, не основанные на известняке, включают аллювиальные почвы из карьеров в районе местных рек или измельченные метаморфические породы из источников в районе Льяно.

Что может вызвать заметное смачивание формовочной подушки? Плохой дренаж из-за таких условий, как (1) утопленная сеялка, позволяющая воде просачиваться в земляное полотно ниже балки по периметру, (2) водосточные желоба стекают в сеялку без какой-либо надлежащей конструкции водоотвода из сеялки, (3) поверхность земли наклонена в сторону стороны насыпной площадки вверх по склону, (4) протекающая линия подачи воды или протекающая канализационная линия.Неправильно установленный слив для душа или ванны может вызвать серьезные проблемы, если небольшая осадка наполнителя позволяет вертикальному элементу слива упасть и вызвать разделение на сливе для душа или ванны в месте проникновения в плиту, позволяя значительному количеству воды слиться в почву наполнителя.

Если за всю историю насыпной подушки, установленной свободно и всухую, и конструкции не произошло (пока) значительного случая увлажнения, то, скорее всего, не произошло заметной осадки или прогиба, и дом не проявлял каких-либо заметных повреждений и находится в рабочем состоянии. Что ж.Вот почему вы можете слышать о многих домах, которые устанавливались только с формовочной заливкой и не имели проблем. Но, основываясь на судебно-медицинских исследованиях, мы знаем, что осадка иногда происходит там, где очевидна внутренняя осадка (прогиб плиты), и там, где участок не включает обширную глинистую геологию.

Наши инженерно-геологические отчеты содержат рекомендации и комментарии по проектированию и строительству фундаментной плиты на формирующей и уплотненной насыпи (различные варианты). Большинство наших конкурентов этого не делают и тем самым подвергают разработчика или владельца риску и разочарованию.Если вы строите дом по индивидуальному заказу, дуплекс или многоквартирный дом, свяжитесь с нами, и мы будем рады выступить в качестве вашего инженера-геотехника, чтобы помочь вам не только в успешном завершении проекта, но и в долгосрочной долговечности вашего дома. продукт также.

Это вид сантехнического туннеля, который был вырыт под специальной плитой дома, которая имела лишь незначительный внутренний прогиб, чтобы получить доступ к протечке водопровода. В доме появились незначительные косметические трещины и некоторые незначительные проблемы с функционированием дверей (двери заедали или открывались), чего было достаточно, чтобы домовладелец возбудил иск против Строителя.Раскопки показали, что формирующая насыпь осела (пустота под близлежащими участками плиты одинаковой толщины составляла от 2 до 3 дюймов), и было установлено, что просачивание из заглубленного горшка без надлежащего дренажа вызвало значительное увлажнение формирующейся насыпи. Оседание привело к тому, что сливная труба душа упала и отделилась, а последующая вода из ванны подвергла заливку под ванной комнатой значительному смачиванию. Трубы, которые вы видите на фото, — это трубы для затирки (траншея была залита раствором после ремонта сантехники).

Вот пример «надлежащего уплотнения» подушки дома в Остине, штат Техас. Засыпка уплотняется за опалубкой с мешковым наполнителем для высокой балки-стены по периметру спуска, которая формируется по мере продвижения вверх.

Вот пример гравийной формирующейся насыпи для частного дома, уплотняемой виброплитой. Это можно охарактеризовать как номинально уплотненную засыпку, если она выполняется время от времени без какого-либо специального контроля.Его можно охарактеризовать как правильно уплотненный, если он выполнен тонким слоем и документально подтвержден. Этот дом стоял на наклонной площадке (высокая балка по периметру и опалубка) (фото Алона Токера для JLC).

На этой фотографии того же проекта показан небольшой вибрационный каток со стальным барабаном, который используется для уплотнения насыпной подушки между опалубкой по периметру. Это оборудование может произвести должным образом уплотненную засыпку, если контроль задокументирован.

На этой индивидуальной домашней площадке (проект Capital Geotechnical в застройке Бельведер возле Пчелиной пещеры) использовалась надлежащим образом уплотненная отборная засыпка внутри опалубки по периметру и мешочная засыпка (не рыхлая формирующаяся засыпка).

Вот еще одна фотография правильного уплотнения в действии на том же участке.

Вот фотография правильного уплотнения по периметру балочной опалубки и засыпки. Уплотнение выполняется перед рытьем траншей для балок внутреннего уровня.

В труднодоступных местах (например, после установки водопровода или после выкапывания траншей для балок внутреннего уровня) надлежащее уплотнение может быть достигнуто для ремонта нарушенных участков с помощью механических трамбовок (трамбовки) с ручным управлением, таких как этот.

Засыпка грязью и песком: применение различных материалов засыпки

В этом блоге мы рассмотрим основы засыпки грязью и песком, преимущества и недостатки каждого материала, а также какие проекты лучше всего подходят для засыпки грязью или песком.

Когда строительные проекты требуют создания прочного и стабильного основания, бригады могут использовать различные наполнители для создания прочного основания. Хотя существует много доступных материалов, наполнительная грязь и песок являются одними из наиболее распространенных.Как подрядчики решают, какой материал использовать? Что ж, у грязи и песка есть сильные и слабые стороны, которые делают их подходящими для одних проектов, а не для других. В этом блоге мы рассмотрим основы заполнения грунтом и песком, преимущества и недостатки каждого материала, а также какие проекты лучше всего подходят для заполнения грунтом или песком.

Основы засыпки Грязь и песок

Засыпка и песок — это материалы, которые добываются из земли для использования в строительстве, но они сильно различаются по своему составу и физическим свойствам.Наполнительная грязь имеет очень мало органических веществ или биологической активности, а это означает, что она не сдвинется и не разложится со временем. Грязь выкапывается из глубоких слоев почвы и плодородной почвы. С другой стороны, песок состоит из мельчайших частиц породы, которые со временем разрушались. Как и насыпная земля, песок имеет высокую степень уплотнения, что означает, что его можно уплотнить, чтобы создать плотную и устойчивую основу. В отличие от грязи, песок состоит из округлых и твердых частиц, которые можно перемещать или перемещать.

Твердое основание

Хотя грунт подходит не для всех ситуаций, часто лучше всего подходит для создания уплотненного основания для таких вещей, как дороги и здания. Для этих проектов жизненно важно иметь полностью неподвижную базу. Из-за своей способности вытесняться песок обычно не подходит для таких проектов. Насыпную грязь также можно использовать в ландшафтных проектах. Грязь — это универсальный наполнительный материал, который можно использовать для выравнивания провалов или холмов, создания ландшафта или заполнения 90 450 участков вокруг подземных труб.

Проекты во влажной среде

Грязь отлично подходит для создания прочного, неподвижного фундамента в сухих местах, но при использовании во влажных местах она имеет тенденцию поглощать и удерживать влагу. Во влажных средах песок действительно превосходен. Песок не впитывает воду; он просто позволяет ему пройти. Это делает песок идеальным для применения во влажной среде. Песок часто используется в качестве наполнителя в прудах, септиках и других влажных местах и ​​вокруг них.

О RELIABLE CONTRACTING

Компания Reliable стремится поставлять качественную продукцию, демонстрировать профессионализм внутри фирмы, искать новые возможности для расширения и получения прибыли, а также создавать условия для индивидуального успеха.Если у вас есть коммерческий или жилой строительный проект, о котором вам нужно позаботиться, свяжитесь с крупнейшим строительным подрядчиком округа Энн Арундел сегодня, позвонив по телефону 410-987-0313 или посетив наш веб-сайт. Вы также можете подписаться на Reliable Contracting на Facebook, LinkedIn, Pinterest и Twitter!

Reliable Contracting Company обслуживает следующие и близлежащие округа: Аннаполис, Королева Анны, Энн Арундел, Балтимор, Балтимор-Сити, Калверт, Кэролайн, Чарльз, Ховард, Принс-Джордж, Сент-Джорджес.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
