Перед строительством, необходимо заранее продумать, чем и как поднять цоколь дома, ведь от этого элемента зависит его долговечность и комфортность. Наиболее распространенным и оптимальным вариантом является заливка железобетонного цоколя.
Далее мы рассмотрим нюансы выполнения этой работы.
Бетонный цоколь
Содержание
Заливка фундамента
Цоколем называется наземная часть фундамента, которая возвышает перекрытие первого этажа над землей. Бетонный цоколь заливается вместе с фундаментом и представляет собой сплошную монолитную плиту, на которую в дальнейшем укладывается перекрытие. Такая конструкция отличается прочностью и надежностью, благодаря чему стены здания можно возводить из любого строительного материала.
Инструменты
Перед тем как приступать к заливке фундамента, необходимо подготовить следующий набор инструментов:
- Лопату;
- Молоток;
- Электродрель;
- Строительный уровень;
- Мастерок;
- Вместительную емкость, в которой будет размешиваться раствор;
- Правило.
Цемент для фундамента
Материалы
Кроме того, вам понадобятся строительные материалы:
- Цемент;
- Прутья арматурные;
- Мягкая проволока;
- Мешковина;
- Любой гербицид;
- Битум.
На фото – опалубка
Подготовительные работы
Прежде чем приступить к строительству, необходимо выполнить некоторые подготовительные работы, как при строительстве любого здания:
- Вначале на строительной площадке выполняется разметка будущего фундамента.
- Затем копаются траншеи на необходимую глубину, которая зависит от особенностей грунта и проекта.
- Далее необходимо подготовить основание – засыпать траншею слоем щебня толщиной около 10 см, хорошо его утрамбовать и сверху насыпать слой песка такой же толщины.
- После этого на дно укладывается гидроизоляционный материал. Обычно для этих целей используется рубероид.
- Затем возводится опалубка. Ее высота должна быть немного выше, чем предполагаемая высота фундамента.
Верхнюю часть опалубки нужно укрепить брусьями, которые скрепляются саморезами.
- Завершающим этапом подготовки является армирование. Для этого следует использовать прутья арматуры, которые устанавливаются как вертикально, так горизонтально. Если прутья короткие, то их можно класть внахлест.
Замес раствора
Приготовление раствора
Следующим шагом является приготовление раствора. Надо сказать, что данный этап является очень ответственным, так как от качества раствора будет зависеть и качество основание строения, а значит и долговечность всего дома.
Инструкция по приготовлению раствора выглядит следующим образом:
- В емкость насыпается одна часть цемента и заливается водой. Раствор следует перемешать при помощи миксера или электродрели с насадкой.
- Затем в емкость добавляется три части сухого песка, после чего раствор опять тщательно перемешивается.
- Прежде чем приступать к заливке, необходимо убедиться, что в растворе отсутствуют комочки неразмешанного песка или цемента.
Выставление нулевого уровня
Выставление уровня
До начала заливки, необходимо разобраться, как вывести цоколь под ноль, т.е. сделать его торец ровным и горизонтальным.
Позаботится об этом необходимо до начала заливки:
- В одном из углов опалубки необходимо отметить «ноль», т.е. высоту будущего уровня.
- Затем при помощи гидроуровня следует отметить эти точки в остальных углах конструкции.
- Далее на углах опалубки надо сделать пропилы до нулевой точки, чтобы они располагались посередине будущих стен. После этого через пропилы натягиваются нитки, которые будут обозначать нулевой уровень.
Заливка бетона
Заливка
Разобравшись как выровнять цоколь своими руками, можно приступать к самой заливке.
Следует сказать, что эта процедура включает в себя не только заполнение опалубки бетоном, но и другие операции:
- Заливка выполняется равномерно по всему периметру фундамента.
- После заполнение опалубки бетоном на 20-30 см необходимо по периметру проткнуть смесь щупом, что предотвратит скопление воздуха и уплотнить раствор.
- Далее заливается следующая партия раствора и процедура повторяется.
- Таким образом, фундамент заливается до натянутых ниток.
- После заливки, конструкцию следует защитить от солнечных лучей, накрыв его мокрой мешковиной.
- Через двое суток после заливки, бетонную поверхность нужно поливать водой несколько раз в день.
- Опалубку надо убрать до того, как раствор полностью затвердеет, примерно через 3-4 дня после заливки.
Совет!
Выполнять работы по заливке желательно при плюсовой температуре, в противном случае придется позаботиться об обогреве конструкции в течение первых двух недель.

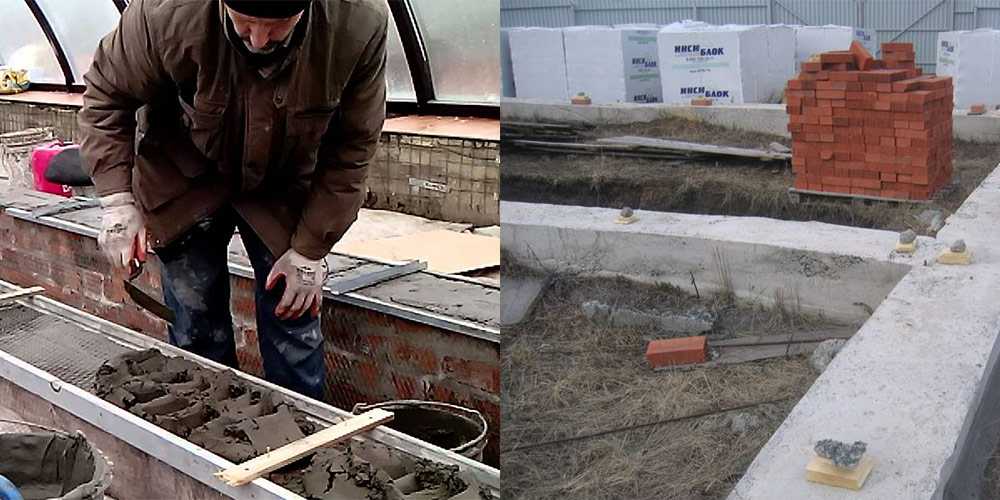

Кладка кирпича
Кладка цоколя
Зачастую, при возведении цоколя, его делают не полностью бетонным, а возводят только на 20 см над землей, после чего кладется кирпич. Таким образом, можно уложить дополнительный слой гидроизоляции,тем самым снизится цена конструкции.
Поэтому далее рассмотрим, как правильно класть цоколь при помощи кирпича.
Работа выполняется в следующем порядке:
- Перед, тем как ложить цоколь, необходимо выполнить гидроизоляцию несколькими слоями рубероида.
- Затем по углам строения следует забить деревянные колышки, чтобы они располагались немного выше предполагаемой высоты основания.
- Затем между колышками натягивается нитка и выравнивается по горизонтали при помощи строительного уровня. Это позволит выполнить кладку ровно.
- Точно также нитка натягивается по всему периметру цоколя. После укладки каждого ряда, ее необходимо поднимать и выравнивать по уровню.
- Далее укладывается угол и от него ведется дальнейшая кладка. Кирпичи скрепляются при помощи цементного раствора.
- После возведения стены на необходимую высоту, ее необходимо укрыть несколькими слоями гидроизоляционного материала.
Данная работа не сложная, главное – понять принцип, как класть цоколь и не нарушать технологию.
Засыпка фундамента
Засыпка
Если фундамент возводился не в траншеях, а в котловане, то необходимо выполнить засыпку.
Данная процедура выполняется только после возведения и гидроизоляции фундамента и цоколя.Бетон, при этом, должен быть полностью застывшим. Очень важно выбрать грунт для засыпки – он не должен содержать камни, которые могут повредить гидроизоляцию.
Кроме того, важным показателем при засыпке является влажность почвы, она должна быть следующей:
- Для тяжелых почв – 16-23 процента;
- Для легких и тяжелых суглинков– 12-17 процентов;
- Для легких и пылеватых супесей – 9-12 процентов;
- Для пылеватых песков – 8-12 процентов.
После засыпки грунт необходимо тщательно утрамбовать, после чего можно выполнять отмостку.
Совет!
После выполнения всей работы по строительству дома, цоколь можно облицевать сайдингом или другим облицовочным материалом.
Вывод
Заливка бетонного цоколя является довольно сложной и в то же время очень ответственной работой, которая состоит из целого ряда этапов. Причем, несоблюдение технологии на любом из них может отразиться на качестве всего строения. Поэтому, от начала работы и до конца необходимо соблюдать рекомендации приведенные выше.
Дополнительную информацию по данной теме можно получить из видео в этой статье. А о том, как вытащить цоколь из патрона, вы можете узнать в других статьях на нашем сайте.
Заливка Бетоном Цоколя: Этапы Проведения Работ, Инструкция
Цоколь не только увеличивает полезную площадь строения, но и делает внешний вид дома более презентабельным
Цоколь не является самой заметной частью строения, при этом важность данного элемента сложно переоценить. Он служит своеобразным защитным барьером, и кроме этого выполняет еще несколько не менее важных функций.
В нашей статье мы опишем, какие виды цоколя существуют и как выбрать правильный тип для конкретного здания; в какой последовательности производится правильная монолитная заливка бетоном цоколя, и в как осуществить необходимые мероприятия своими руками. Так же мы разберемся, почему следует прокладывать горизонтальную гидроизоляцию, для чего нужна вентиляция, и как утеплить бетонный цоколь дома.
Содержание статьи
- Что такое цоколь?
- Функции
- Виды
- Правила выбора
- Материалы
- Технология заливки
- Устройство опалубки
- Армирование
- Вентиляция
- Заливка бетона
- Защита цоколя
- Изоляция от разрушающей влаги
- Теплоизоляция
- Декорирование
- Цоколь на кладбище
- Заключение
Что такое цоколь?
Все знают, что дома бывают с цоколем, но что же это такое? Если мы обратимся к СНиПам, то обнаружим, что четкого технического определения нет.
Но есть описание, в котором цоколь определяется как нижняя часть внешних стен строения, находящаяся непосредственно на фундаментной основе. При этом строительные нормативы прописывают, что именно этот элемент строений подвергается наиболее существенным физическим, механическим и температурным воздействиям.
На заметку! Цокольный этаж определяется строительной нормативной базой, как этаж с уровнем пола ниже отметки земли не более чем на ½ высоты помещения. И в этом принципиальное отличие цоколя от подвала, где уровень пола находится ниже отметки земли более чем на половину высоты помещения.
Почему именно на цоколь приходится самый большой уровень воздействий? Это обусловлено расположением данного конструктивного элемента и его размерами.
Проектное сечение стены цокольного этажа
Функции
Если привязаться к строительной «географии», то цоколь – это вертикальная элемент здания, который начинается там, где кончается фундамент, и кончается там, где начинается стена жилого помещения.
Основная функция цоколя защитная. Она заключается в том, что он принимает на себя все природные воздействия, включая осадки и температурные перепады.
Чтобы барьер был достаточно надежен, высота цоколя над землей должна быть не менее 0,5 м. Если этот размер уменьшить, то материал несущих стен будет регулярно подвержен разрушающему воздействию высокой влажности в результате выпадения осадков или капиллярной почвенной влаги. Прочностные и эксплуатационные характеристики строительных материалов в такой ситуации значительно снижаются.
Остальные функции, которые выполняет цоколь, так же довольно важны:
- В масштабах всего здания, он распределяет вертикальную нагрузку от веса наземных конструкций по площади фундамента.
- Зачастую позволяет создать более четкую горизонтальную поверхность основания для укладки материала стен.
- Поднимает первый этаж на необходимый, безопасный и комфортный уровень.
- Увеличивает высоту подвала, делая помещение более интересным с точки зрения эксплуатационных характеристик.
При этом он является соединительным или переходным участком между фундаментом и несущей частью основной конструкции. И если принимать в расчет не только практические стороны, то иногда, будучи довольно привлекательным с эстетической точки зрения, цоколь формирует общий облик здания.
На фото последствия от воздействия влаги на незащищенный цоколь здания
Виды
Принято разделять цоколь по его расположению относительно основной стены на следующие виды:
- Западающий.
Внешняя стена цоколя смещена внутрь на 50 – 80 мм. Является интересным и нестандартным архитектурным решением. Обладает высокой практичностью и надежностью, так как частично защищен от дождевой влаги «козырьком» стены.
Западающий цоколь выглядит очень эффектно
- Равноуровневый. Самый простой и распространенный вариант строительства. Стены цоколя и несущих стен имеют в данном случае одинаковую толщину. Требует более тщательного устройства барьера гидроизоляции.
Вариант вровень со стеной значительно снижает эффективность устройства цоколя
- Выступающий. При таком варианте стена цоколя несколько толще основных стен строения. Цена устройства такой конструкции выше, чем в предыдущих вариантах, так как требует большего объема строительных материалов. Придает внешнему облику дома некоторую «солидность».
Выступающий цоколь с устройством металлического отлива
Правила выбора
Вид цоколя закладывается на этапе проектирования, а не выбирается наобум. Чтобы избежать излишних трат и использовать весь функционал цоколя, следует учитывать несколько простых правил.
Для простоты сведем общие закономерности в таблицу:
Вид цоколя | Тип строения, назначение помещения | Достигаемый эффект |
Западающий | Помещения хозяйственного назначения | Экономия в части затрат на материалы |
Равноуровневый | Не рекомендован к устройству | Снижается гидрозащита, требует дополнительных мероприятий по устройству теплоизоляции |
Выступающий | Тонкостенные здания или дома с жилым цоколем | Теплоизоляция полуподвальных помещений |
Материалы
Зная, какой цоколь строить, следует определиться из чего его возводить.
В виду довольно значимой функциональной нагрузки цокольного элемента здания, к применению возможны несколько типов стройматериалов и соответствующих им технологий строительства:
- Кирпич.
По своим влагостойким свойствам более приемлем в данном случае глиняный кирпич. Способ отличается простотой устройства.
- Природный камень. Очень прочный вариант, но затратный в части трудовых ресурсов и потребует устройства дополнительной теплоизоляции.
- Блок бетонный. Внушительные размеры значительно сокращают время на строительство, но потребуется специальная техника.
- Бетонный монолит. Возможно устройство различных нестандартных форм. Подходит для строительства своими руками.
Выбор материала осуществляется так же на этапе проектирования с учетом веса здания и горизонтальных нагрузок, связанных с типом грунта. При этом учитываются среднегодовое количество осадков и уровень залегания грунтовых вод.
Монолитный железобетонный цоколь не имеет ограничений и возможен к устройству практически при любых условиях.
Готовый бетонный цокольный этаж под дальнейшую работу по изоляции
Технология заливки
Разберемся детально с мероприятиями, которые придется провести, если к устройству принят цоколь бетонный монолитный. Самый частый вопрос, который возникает при строительстве фундамента под цокольный этаж – это почему нельзя залить цоколь одновременно с фундаментом?
Ответ – гидробарьер. Подземные стены (фундамент) следует отделить от наземной части слоем гидроизоляции, чтобы избежать влияния повышенной влажности в грунте и на поверхности на капитальные стены здания. Но об этом чуть позже, а сейчас стандартная инструкция по устройству бетонного цоколя.
Устройство опалубки
Любая монолитная заливка требует устройства опалубки, железобетонный цоколь не исключение. Перед тем, как монтировать щиты следует убедиться, что основание набрало полную прочность. В качестве материала щитов можно использовать влагостойкую фанеру.
Опалубка под монолитный цоколь с армированием внутри
Если выбран другой подручный материал, то убедитесь в том, что его внутренняя поверхность не имеет изъянов или выступов.
Далее алгоритм действий следующий:
- Щиты опалубки тщательно фиксируются строительным брусом при помощи саморезов.
- Опалубка должна быть установлена строго по уровню, который следует контролировать в процессе монтажа.
- Щиты плотно подгоняются друг другу, чтобы избежать образования каких-либо зазоров.
- Если используется материал, впитывающий влагу, внутреннюю поверхность следует проложить полиэтиленовой пленкой.
Важно! Все элементы опалубки должны быть соединены таким образом, чтобы после схватывания бетона их можно было свободно демонтировать без причинения вреда бетонному блоку.
Армирование
Монолитный бетон следует усилить внутренним металлическим армированием. Части конструкции собираются за пределами опалубки на площадке, а затем помещаются внутрь траншеи и связываются в единый армирующий пояс.
В зависимости от размера цоколя действуют следующие ограничения:
- для усиления используется горячекатаная арматура периодического профиля марок А500С или АIII;
- пруток горизонтального армирования должен иметь диаметр не меньше 12 мм;
- вертикальные стержни — диаметром от 8 мм;
- пруток между собой предпочтительнее связывать строительной проволокой;
- связкой формируется ячейка размером не менее чем 150 *150 мм, в среднем используется ячейка размером 200 *200 мм;
- углы формируют сгибанием одного прутка, а не связыванием двух;
- в местах стыковок однонаправленных стержней длина нахлеста должна быть не менее, чем 40 диаметров используемого стержня.
Важно! Металл не должен касаться краев конструкции, минимальное расстояние от прутка до границы заливки составляет 50 мм.
Схематичное изображение усиления цоколя здания
Вентиляция
При строительстве цоколя обязательно устройство вентиляционных проемов. Вентиляция предназначена для того, чтобы обеспечить нормальный уровень циркуляции воздуха в полуподвальном помещении в условиях температурных перепадов и высокой влажности.
Нормальный воздухообмен позволит избежать образования конденсата, который при проникновении в бетон способен со временем ухудшить его прочностные характеристики и привести к уменьшению срока эксплуатации здания.
В целом система вентилирующих отверстий предназначена для:
- формирования комфортного уровня влажности воздуха;
- предотвращения образования плесени или грибка внутри помещения;
- сохранения прочности монолита.
Система воздухообмена может быть сформирована 2 способами:
- Естественным.
В стене цоколя на этапе строительства устраиваются отверстия – продухи. Обмен воздухом в данном случае происходит из-за температурной разницы внутри и снаружи дома. Количество продухов, их размеры и расположение рассчитывается специалистами на этапе проектирования.
- Принудительным. Укладываются магистрали воздуховода с выводом верхней точки трубы выше уровня кровли и устанавливаются вентиляторы, подключенные к питанию от электрической сети. При этом каналы проходят через капитальные стены здания.
Важно! Система, основанная на естественном движении воздуха из-за температурных разниц, более эффективна в помещениях небольших размеров.
Современные системы принудительной вентиляции выглядят весьма эстетично
Заливка бетона
Раствор заливается после того, как смонтирована система воздуховода и уложен армирующий каркас. Как правило, проектировщики закладывают бетон для цокольного этажа марки М200. На практике обычно к заливке используют раствор марки М300. Делается это не потому, что строители не доверяют проектным организациям, а по другим причинам.
Используя марку выше прописанной, вы гарантированно получаете запас прочности.
Нужен он для того, чтобы компенсировать снижение эксплуатационных характеристик готового бетона, которые могут произойти в результате:
- некачественного цемента, использованного при замешивании;
- превышения времени доставки в результате неудачной логистики;
- иных форс-мажорных обстоятельств.
Если вы замешиваете раствор своими силами, то можно использовать материалы для раствора марки М200, то есть цемент М400 с датой изготовления не ранее, чем за полгода до использования.
При закупке раствора у непроверенного поставщика лучше увеличить марку бетона для запаса прочности
Защита цоколя
При устройстве монолитного цоколя обязательны к выполнению мероприятия по тепло и гидроизоляции данной части строения. Чуть ранее мы уже упоминали, что гидроизоляция цоколя обязательна. Подробнее об этом и о том, как утеплить цоколь можно узнать, посмотрев видео в этой статье.
Изоляция от разрушающей влаги
Бетон является очень прочным материалам, но при соблюдении определенных условий. Пористая структура материала имеет весьма серьезный недостаток – бетон прекрасно впитывает воду, которая со временем может разрушить всё.
Именно по этой причине, гидроизоляция является обязательной к выполнению, причем в обоих плоскостях:
- Вертикальная для установления барьера между бетоном и влагой в воздухе.
- Горизонтальная прокладывается для предотвращения насыщения стен цоколя капиллярной влагой.
На заметку! Вертикальная гидроизоляция производится внутри и снаружи здания.
Можно использовать разные типы гидрозащитных материалов.
Укрупненно можно разделить всю применяемую для этой цели изоляцию на 3 основных вида:
- Обмазочная.
Различного типа мастика. В продаже имеются битумные, полимерно-битумные и цементно-полимерные составы. Рекомендованы к использованию внутри и снаружи здания. Наносятся валиком или кистью, иногда напылением, в несколько слоев. Достигается прекрасный гидроизоляционный эффект.
Гидрозащита на основе мастики
- Проникающая. Грунтовки глубокого проникновения. Продаются как в виде растворов, так и в виде сухой смеси, которую перед применением следует растворить. Проникая внутрь бетона создают дополнительные кристальные решетки, дополнительно укрепляя цементный массив и создавая непроницаемый для влаги барьер.
Проникающие составы наносятся кистью или валиком
- Рулонная (листовая). По сути мастика, нанесенная на гибкий прочный материал. Листы укладываются внахлест, швы спаиваются жидкими композитными составами. Как правило, для наилучшего эффекта укладывают 2 слоя перпендикулярной направленности.
Оклейка фундамента и цоколя рулонным материалом начинается от нижнего края фундамента
Важно! Независимо от того, как прочно вы уложили материал гидроизоляции или сколько слоев нанесли, если на участке не устроена дренажная система, цоколь будет «потеть».
Теплоизоляция
Цоколь – элемент здания, в котором в случае недостаточной теплоизоляции будет происходит наибольшая энергопотеря. Попросту говоря, вы будете отапливать улицу.
На вопрос, где лучше устраивать теплоизоляцию внутри или снаружи есть довольно забавный ответ: когда вы мерзнете, вы шубу глотаете или надеваете?
Итак: как утеплить бетонный цоколь дома — несколько практических советов:
- Не следует использовать материалы теплоизоляции, которые имеют плохую сопротивляемость влаге. Например, для цоколя не подойдет минеральная вата, лучше использовать пеноплекс, который так же послужит дополнительной гидроизоляцией.
- Теплоизоляцию следует проводить в рамках утепления фундамента.
Если производятся ремонтные работы, то фундамент следует откопать до основания и переложить всю теплоизоляцию по новой.
- Неровности, выбоины или наросты с бетонного массива цоколя следует устранить. В не заделанных ямах сдвинется точка росы и под утеплителем будет накапливаться конденсат.
- Слои горизонтальной рулонной термоизоляции укладывают по направлению снизу-вверх с обязательным нахлестом.
- Если для спайки шва или изоляции стыка планируется использовать холодную мастику на основе битума, то внимательно ознакомьтесь с инструкцией. Некоторые составы содержат вещества, агрессивные в отношении материалов теплоизоляции.

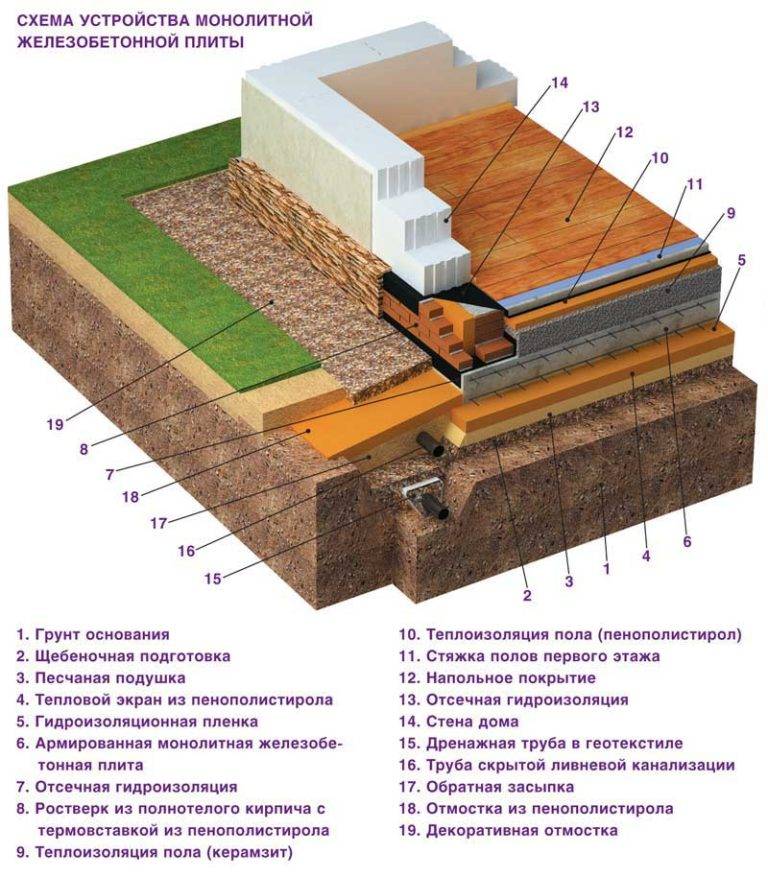

Схема расположения утеплителя в разрезе здания
Декорирование
Удачная облицовка цоколя может кардинально изменить общий облик здания. Облицовка монолитного бетонного цоколя обязательна к устройству всё по тем же причинам: бетон не любит воду.
Декоративный материал может крепиться:
- на бетонное основание при помощи клеевого состава,
- на каркас из металлических направляющих.
Каркасный метод удобнее для устройства слоя термоизоляции и технологически проще при облицовке цоколя плитным материалом.
В отделке цоколя наибольшую популярность получили следующие материалы:
- Природный камень. Материал высокой прочности, но и не менее высокой стоимости. Для облицовки следует обратиться к специалистам, материал сложен в раскрое.
Для облицовки можно использовать натуральный камень недорогих пород
- Керамогранит или бетонная плитка цокольная обладают достаточной прочностью, разнообразием текстур и широкой цветовой палитрой.
Бетонная плитка для облицовки с имитацией каменной кладки
- Штукатурка. Используются декоративные составы, работа с которыми требует наличия некоторых навыков.
Декоративная отделка штукатуркой
- Пластик. Бюджетный вариант, очень легок в работе, обладает широким выбором материала по цвету и текстуре.
Пластиковые панели для облицовки цоколя
Цоколь на кладбище
Не имея отношения к капитальному строительству, данное сооружение тоже именуется цоколь. При этом цоколь из бетона на кладбище служит не только для укрепления памятника при установке, но также может ограничить территорию участка.
Выполняются работы по устройству данной конструкции по следующей технологии:
- Выкапывается неглубокий котлован, дно которого уплотняется.
- По периметру устанавливается опалубка.
- При необходимости, площадка армируется металлической сеткой.
- Раствор простукивают и вибрируют, выпуская воздух.
- Для высыхания цоколь накрывают полиэтиленовой пленкой.
- В течении 7 дней бетон следует увлажнять.
Срок службы конструкции зависит от качества раствора. В данном случае к заливке берется бетон марки М300 и более. На этапе затворения в состав раствора вводятся пластификаторы.
Обязательно следует обработать цоколь проникающей гидроизоляцией. По возможности, рекомендуется облицевать бетон керамогранитом или природным камнем.
Цоколь на кладбище облицованный гранитом
Заключение
Монолитный железобетонный цоколь является частью здания, являясь одновременно и термобарьером и мостиком соединения конструкции. От качества устройства данного элемента зависит продолжительность эксплуатации здания. При этом прочностные характеристики самого цоколя в значительной степени обусловлены качеством гидроизоляции.
Цоколь бетонный вполне под силу устроить своими руками, для этого нет необходимости обладать какими-либо специальными строительными навыками. Но, как и любая заливка, это потребует значительных усилий и времени.
ПРОЦЕДУРА РАБОТ С БАЛКАМИ ЦОКОЛЯ – СТРОИТЕЛЬСТВО, КОНТРОЛЬНЫЙ СПИСОК, ЗАЩИТА 2023
Ананд Камбле
С архитектурной и инженерной точки зрения, процедура работы цокольной балки является наиболее важной операцией. Строительство зданий. На этом этапе работ проверяются все периферийные и внутренние размеры помещения и подтверждаются смещения и проекции здания.
На этом уровне оценивается эффективность и точность главного инженера. Ошибки, совершенные в рабочий процесс цокольной балки не может быть исправлен на более позднем этапе.
ПРОЦЕДУРА РАБОТЫ С БАЛКОЙ ЦОКОЛЯ |
Поэтому при работе с цоколем требуется максимальная нагрузка на весь задействованный персонал.
Как правило, проектные здания делятся на две части.
- Сторона парковки
- Цоколь
На стоянке место остается свободным для движения транспортных средств.
Пока в цоколе планируется жилая застройка. Следовательно, все работы с цоколем должны быть завершены до снятия любого R.C.C. работа над плинтусной зоной.
Цокольные работы включают следующее:
- Отливка колонн до уровня цоколя.
- Возведение бутовой/кирпичной кладки до уровня цоколя.
- Заливка цоколей/стяжек на проектном уровне.
- Противотермитная обработка фундамента.
- Заполнение ямы под колонны и цоколя выбранным материалом.
- Подошва поверх компактного набивного материала.
- Д.П.К. над цокольными стенами.
- Этаж PCC
- Защита цоколя.
В этой главе мы изучим процедуры казни и меры предосторожности, которые необходимо принять во время казни.
Содержание
ЗАЛИВКА И ПРОВЕРКА КОЛОНН ДО ЦОКЛАНА- После заливки фундаментов отметьте центры соответствующих колонн на фундаменте.
- Установите каркас колонны, проверив количество стержней, диаметр стержней, расстояние между ними и тип звеньев (колец).
- Укажите длину стержней колонны до уровня балки с учетом соответствующей длины нахлеста стержней.
- Залейте колонну до уровня цоколя или до нижнего уровня анкерной цокольной балки.
- Проверьте надлежащее покрытие для усиления колонны.
- Проверьте высоту колонны без опоры на гибкость от верха фундамента до низа балки.
Если высота выходит за установленные пределы, сообщите об этом консультанту по конструкциям и предусмотрите промежуточную анкерную балку.
- Проверьте смещения колонны согласно чертежу.
- Проверьте смесь перед литьем.
- Поддерживайте надлежащее водоцементное соотношение.
- Уплотнить бетон игольчатым вибратором.
- Уровень цоколя сначала дорабатывается по отношению к уровню земли парковки.
- Рабочий процесс цокольной балки можно отлить, приняв обычную процедуру подпирания и опалубки.
- Анкерные балки можно отливать на кладке на уровне цоколя. В этом случае требуется только боковая опалубка и опоры.
- Нижняя часть периферийной балки цоколя должна быть на 15 см ниже существующего уровня земли, а необходимая кладка цоколя должна быть выполнена над балкой.
- Размер (b x d) балки.
- Армирование балки по конструктивному чертежу.
- Правильное крепление нижних и верхних стержней в колоннах.
- Длина продолжения изогнутых стержней и дополнительных верхних стержней над опорами.
проверка уровня плинтуса |
- Лицевая сторона колонны, на которой опирается балка (это подтверждает размеры помещения и любые архитектурные особенности, если таковые имеются).
- Диаметр стержня хомута и расстояние между хомутами.
- Дно и боковая крышка для усиления должны быть предусмотрены.
- Контроль пропорции бетонной смеси.
- Обеспечение и проверка линии, уровня, отвеса и опор опалубки.
- Заглушка всех возможных стыков опалубки, откуда возможно вытекание цементного раствора при вибрировании бетона.
- Подтвердить изменение марки бетона для балок и колонн (если есть).
- Обеспечьте уплотнение бетона.
СТОЙКА КОЛОННЫ: БАЛКА ЦОКОЛЯ К ПОЛУ P.C.C. УРОВЕНЬ
Процедура и меры предосторожности, которые необходимо соблюдать во время литья, почти такие же, как показано на рисунке ниже.
ПЛИНТУС КЛАДОЧНЫЙ
- Кладочная кладка U.C.R. или кирпичный, от верха фундамента до уровня цоколя идет под цокольную кладку.
- Толщина и тип кладки зависят от конструкции балок на уровне стяжки цоколя.
- Избегайте кирпичной кладки ниже уровня земли, чтобы избежать сырости в цоколе.
- Каменная кладка не должна опираться на голую почву, но она должна опираться либо на P.C.C. выполняется на хорошо уплотненных слоях или на цокольной/анкерной балке.
- Во время кладки в Британской Колумбии. грунт обычный U.C.R. рекомендуется толщина 37,5 см (15 дюймов) или 45 см (18 дюймов).
- Над уровнем земли можно выполнить кирпичную кладку толщиной 23 см (9″) или 20 см (8″) в зависимости от размера нижней части балки.
- Рабочие чертежи уровня первого этажа должны быть тщательно изучены перед выполнением цокольной кладки.
- Все положения балок должны быть отмечены так, чтобы на них опирались все перегородки и наружные стены.
- Внутренние размеры помещений по диагоналям необходимо проверять при возведении стен.
- Для стен толщиной 23 см (9″), если высота превышает 1,5 м (4′-6″), укладка должна выполняться в два слоя, и каждый слой должен быть надлежащим образом выдержан.
- Минимум 15 дней отверждения требуется до подачи murum.
- Все R.C.C. видимые поверхности, которые впоследствии будут оштукатурены, должны быть должным образом зачищены минимум 500 шт. депрессионных вырезов на кв.м. площади.
- Подробнее о кирпичной кладке и кладке U.C.R. см. в гл.
1. ПОДГОТОВКА
- Очистить землю, поверх которой будет производиться засыпка всех видов травы, мусора и т.
д. , Если в этом районе есть вода, ее необходимо откачать или вычерпать.
- Если высота цоколя не превышает 45 см (1’6″) над уровнем земли и если открытая поверхность имеет класс B.C. почвы, затем удалите B.Č. полностью загрунтовать, чтобы избежать неравномерной осадки пола.
- Выберите материал для наполнения из раскопанного материала и храните его отдельно для повторного использования.
- Оцените количество заправки в цоколь и в ямы. Оцените количество доступного материала.
- При необходимости разместите заказ на любой дополнительный материал для наполнения.
- Нанять рабочих для заправки.
- Подготовьте все инструменты для заполнения и уплотнения.
- Убедитесь, что водоснабжение соответствует требованиям.
- Стороны бетона и кирпичной кладки в траншеях фундамента или в котлованах под колонны должны быть заполнены подходящим выкопанным материалом.
Засыпку следует делать слоями и уплотнять стальной трамбовкой или деревянными бревнами.
- Утвержденный вынутый материал, который был складирован, должен быть очищен от всего мусора, крупных камней, растительности и т. д.
- Начинку следует делать слоями. Каждый слой составляет от 15 см до 20 см (от 6 до 8 дюймов).
- Каждый слой поливают и уплотняют с тяжелым раствором деревянных бревен или стали.
- Если площадь засыпки большая, то для уплотнения засыпного материала используются электрические или топливные уплотнения.
- Процесс заливки цоколя, поливки и уплотнения должен производиться до достижения необходимого уровня, чтобы образовалось тщательно уплотненное основание.
- При уплотнении необходимо тщательно защитить уже построенные фундаментные колонны, цокольные стены и т. д.
- Если глубина засыпки превышает 1,0 м (3 фута 3 дюйма), то по экономическим соображениям может быть разрешено строительство кролика (мусора) в качестве заполняющего материала для дальнейшей глубины с использованием процедуры.
- Ни в коем случае нельзя использовать черную хлопчатобумажную землю для заполнения цокольных и фундаментных ям.
- Камни должны быть в виде битого щебня, достаточно правильной формы.
- На них не должно быть обветренных, мягких и гнилых частей.
- Щебень должен быть из прочных камней.
- Камни должны быть на всю высоту подошвы.
- Камни должны содержать осколки как можно большего размера, чтобы поместиться между ними.
- Весь прочный и пригодный щебень, полученный в результате раскопок, может быть использован для укрепления подошвы, если это одобрено ответственным инженером.
- Подготовленное ложе должно быть одобрено до начала работ по заклеиванию.
- Подошва уложена толщиной 23 см (9″) и плотно упакована вручную.
- Он должен быть надежно установлен на кровати самой широкой стороной вниз.
- Промежутки между соседними камнями должны быть забиты камнями соответствующего размера и формы. Их вбивают деревянным молотком.
- Убедитесь, что подготовлен плотно упакованный слой.
- Уплотнение подошвы должно быть выполнено тщательно.
- Убедитесь, что при укладке и уплотнении подошвы кладка или любая часть конструкции не повреждены.
- К укладке бутового основания следует приступить после того, как убедитесь, что кладка не повреждена.
- К укладке бутового основания следует приступать только после полного затвердевания кладки.
- Асфальт
- Войлок битумный
- Миномет
- Пластмасса, металлические листы и т. д.
- Уплотнение мурума и загрязнения подтверждены.
- Опалубочные доски должны быть закреплены со стороны балок/каменной кладки, и должна быть сделана разметка верхнего уровня для цоколя.
- Убедитесь, что колонны уже залиты, как минимум на 5 см (2″) выше уровня цоколя.
- Плинтус PCC не должны закрывать верх любой поверхности колонны.
- Если цоколь имеет ту же форму надстройки для размещения шкафов, то необходимо сделать соответствующую опалубку и закрепить достаточное количество арматуры с учетом действия консоли и статической нагрузки на кладку шкафа.
- П.К.С. работа должна охватывать верхнюю часть цокольной балки. Итак, когда цокольная балка находится в процессе, выровняйте Р.С.С. допуск.
- Бетонные тийи (точки уровня) для верхней части Р.С.С. Необходимо взять от 2 до 2,5 м (от 6 до 8 футов) куб. м и проверить его уровнем или трубкой уровня.
- Дюбели для лестницы должны быть закреплены на месте.
- Толщина P.C.C. варьируется от 7,5 см до 15 см (от 3 до 6 дюймов).
- В норме марка бетонной смеси должна быть М7,5, М10. Примерная объемная пропорция будет 1:4:8, 1:3:6 соответственно.
- Депозиты под бетонирование могут быть допущены на М.
С. подносы, предусмотренные на постаменте.
- Процедура сухого смешивания депо должна выполняться, как описано выше.
- Бетон необходимо смешать, уложить и распределить по поверхности до необходимой толщины.
- Трамбовка должна производиться деревянным бревном (7см х 10см).
- Уровень между двумя тийями должен быть проверен и подтвержден нейлоновой нитью.
- Отделка верхней поверхности должна выполняться рандха или типи.
- Дождь и жара являются основной причиной атмосферного воздействия.
- Уровень грунтовых вод увеличивается/уменьшается при смене сезона, что влияет на влажность почвы.
- Из-за этого недра сжимаются/расширяются, вызывая трещины.
- Просачивание дождевой воды через эти трещины приносит соли, которые вступают в химическую реакцию с известью и кирпичами в фундаменте, заставляя их разрушаться от сырости.
- Сделать траншею от 0,6 м до 0,9м шириной, периферийной к зданию.
- Глубина траншеи должна быть на 15 см (6″) ниже самого нижнего фундамента для подвала и не менее чем на 15 см ниже дна цокольной балки для проведения работ в других зданиях.
- Заполните траншею выбранными материалами. как и в случае заполнения плинтуса.
- Заполните слои достаточным количеством воды и уплотните. №
- Поверх утрамбованной насыпи укладывается подошва высотой от 15 см до 23 см (от 6″ до 9″) и снова уплотняется.
- П.
К.С. Поверх подошвы укладывается слой толщиной от 7,5 до 10 см (от 3 до 4 дюймов).
- Над этим слоем I.P.S. или любой другой тип напольного покрытия.
- Готовый верхний уровень должен находиться на высоте 7,5 см (3″) над существующим уровнем земли.
- Проверьте уровень кладочных работ относительно уровня цоколя.
- Убедитесь, что все короткие колонны отлиты (2″) над цоколем или до нижней части цокольной балки . Рабочая процедура при необходимости.
- Проверьте длину внахлест всех стержней над цоколем на достаточную длину.
- Проверьте грани колонн, на которые опирается цокольная балка.
- Уменьшение колонн, если таковое имеется, должно выполняться только на уровне балки.
- Проверьте расстояние между кирпичными стенами для размеров помещения.
- Проверьте размер цокольных балок и их усиление.
- Проверьте правильность крепления стержней цокольной балки в колоннах.
- Проверить опалубку цокольной балки , рабочий процесс , на предмет выравнивания, уровня, отвеса и опор.
- Проверьте и залейте балки и колонны бетоном соответствующей марки, обеспечив необходимое покрытие арматуры.
- Контролируйте расчетную смесь бетона и выполняйте уплотнение с помощью вибратора.
- Закрепите бетон/каменную кладку. Удалите все кусты травы и рыхлый материал из цоколя.
- Заполните цоколь мурумом или одобренным выкопанным материалом.
- Следите за тем, чтобы засыпка выполнялась слоями, поливалась водой и уплотнялась, ни один слой не должен быть больше 15–20 см (от 6 до 8 дюймов).
- Проверьте и сохраните надлежащие раковины для унитаза. ванна и туалеты.
- Поверх утрамбованной засыпки необходимо выполнить подсыпку из щебня, утрамбованную вручную, соответствующей толщины.
- Проверьте качество материала подошвы. Уплотните подошву и заполните зазоры стружкой.
- Получить боковую опалубку для Р.С.С. и отметьте точный уровень P.C.C. вершина.
- Возьмите промежуточные тийи и подтвердите одинаковую толщину P.C.C. через.
- Исправьте недостатки и недостатки, отмеченные в приведенных выше пунктах.
- Пройти PCC. ручным миксером/миксером.
- Компактный Р.С.С. с трамбовкой.
- Уровень и закончить P.C.C.
- Посмотрите на чертеже, дан ли плинтус или нет.
- Если да, выполните указанную процедуру и завершите защиту цоколя.
- Соорудить ступени цоколя (в кирпичной кладке) с запасом для отделки пола. Не путайте цокольный уровень с F.F.L. (уровень отделки пола)
- ПРОЦЕДУРА РАБОТ ИЗ ЦЕМЕНТНОГО БЕТОНА В ФУНДАМЕНТЕ – МАТЕРИАЛ, PCC, ИНСТРУМЕНТЫ, ПРИМЕНЕНИЕ, КОД IS, ТОЛЩИНА
- ПРОЦЕДУРА РАСПРОСТРАНЕНИЯ И ФУНДАМЕНТА – ИНСТРУМЕНТЫ, МАТЕРИАЛ, ТРАНШЕЯ, КОНТРОЛЬНЫЙ СПИСОК, ЗЕМЛЯ
- РОЛЬ И ОБЯЗАННОСТИ ИНЖЕНЕР СТРОИТЕЛЬСТВА – РУКОВОДИТЕЛЬ, КЛАДОВЩИК, ИНЖЕНЕР-ПРОЕКТ
2. ЗАПОЛНЕНИЕ И УПЛОТНЕНИЕ
Поверх уплотненного цокольного заполнителя укладывается бутовый брус определенной толщины.
1. СПЕЦИФИКАЦИЯ МАТЕРИАЛА
2. ПРОЦЕДУРА РАБОТ ПО ЗАКРЕПЛЕНИЮ
D.P.C. означает влагонепроницаемый курс.
В здании важно, чтобы конструкция была сухой. Затухшее здание вредно для здоровья жителей.
Над цокольной стеной требуется влагонепроницаемый слой, так как влага поднимается вверх по стене из прилегающего грунта благодаря капиллярному действию.
Некоторые материалы, используемые для гидроизоляции:
Однако в большинстве зданий D.P.C. представляет собой богатую смесь бетона, обычно 1: 1-: 3 по всей ширине стены, а толщина варьируется от 10 до 15 см (от 4 до 6 дюймов) с гидроизоляционным составом. Подробную работу см. в процедуре.
ПОЛ P.C.C.Верхняя поверхность P.C.C. подтверждает уровень цоколя здания.
После заполнения цоколя мурумом и загрязнения до проектного уровня, P.C.C. должно быть сделано.
ЗАЩИТА ЦОКОЛЯ
Это дополнительная мера для защиты здания, особенно цоколя от сырости.
1. ОСНОВНАЯ НЕОБХОДИМОСТЬ ЗАЩИТЫ цоколя
2. ПРОЦЕДУРА ЗАЩИТЫ цоколя
Для защиты цоколя от атмосферного воздействия. дорожка шириной от 0,6 м до 0,9 м построена по периметру здания. Путь поддерживается на высоте 150 мм над существующим уровнем земли.
проверка точек уровня бетона перед PCC |
проверка длины нахлеста |
Также прочитайте это
ЕСЛИ ВАМ ПОНРАВИЛОСЬ ЭТА СТАТЬЯ ПРОЦЕДУРА РАБОТЫ ПЛИНТУСНОЙ БАЛКИ – СТРОИТЕЛЬСТВО, КОНТРОЛЬНЫЙ СПИСОК, ЗАЩИТА
Засыпка землей должна производиться слоями
Я строю здание завода, и, поскольку земля расположена низко, мне нужно засыпать землю примерно на 3 фута ниже уровня пола. Подрядчик предложил, чтобы для достижения прочной засыпки засыпанную землю нужно было залить водой, чтобы она осела. Я хочу узнать от вас правильную процедуру для получения прочной пломбы.
C L Gupta, Bhiwadi
Засыпка земли под полы должна производиться слоями толщиной не более 6 дюймов. Слой должен быть надлежащим образом утрамбован. Кроме того, земля, используемая для засыпки, должна быть очищена от травы, корней, листьев и других инородных тел. Материал должен быть также слегка влажным, что поможет добиться оптимального уплотнения.0007
Способ, предложенный вашим подрядчиком, неверен, так как не гарантирует равномерного уплотнения грунта по всей засыпке. Обратите внимание, что любые рыхлые карманы земляной насыпи со временем осядут. Эта осадка приведет к образованию трещин на поверхности пола.
Я строю свой дом и ведутся работы по закладке фундамента. Нужен ваш совет, как правильно обеспечить ЦОД на уровне цоколя, чтобы в здании не образовывалась сырость.
Aman Allana, Jaipur
Фундамент здания всегда находится в контакте с влагой, присутствующей в почве, и из-за капиллярного действия в кирпичной кладке влага имеет тенденцию подниматься вверх по зданию. Для предотвращения подъема воды выше уровня цоколя предусмотрен DPC (влагонепроницаемый слой).
Я кратко объясню, как правильно предоставлять DPC. Прежде всего, фундамент всего здания должен быть построен до уровня цоколя, и необходимо обеспечить, чтобы верхний уровень был одинаковым для всей работы. DPC состоит из цементобетона смеси 1:2:4 (1-цемент:2-крупный песок:4-12,5 мм щебеночный заполнитель), смешанного с гидроизоляционным составом хорошего качества.
Гидроизоляционный состав следует смешивать в соответствии с инструкциями производителя. DPC должен иметь толщину 40 мм и должен быть одинаковой толщины. Его не следует предусматривать в местах расположения дверных проемов. Верхний уровень ЦОД должен совпадать с планируемым уровнем чистового пола.
