Как залить бетонную плиту над ямой: Как залить выгребную яму бетоном?

Выгребная яма — Основные правила сооружения

В этой статье, уважаемые читатели блога «Как построить дом», мы постараемся подробно рассказать об изготовлении  выгребной ямы (иногда ее еще называют — сливная яма) в ее классическом варианте. При сооружении местной канализации для своего дома мы  несколько отступили от описываемого ниже варианта, но об этом несколько позже. Сейчас же мы предлагаем вам ознакомиться с классическим вариантом, чтобы иметь понимание и возможность выбора при создании системы канализации  при строительстве своего недорогого дома.

Выгребная яма зачастую имеет размеры:

• глубина около 1,5м;
• длина около 2,5 — 3 м;
• ширина — 0,8—-1 м.

Выгребную яму изолируют от грунта с помощью:

• кирпича,
• камня,
• бетона
• или дерева.

В первых трех случаях внутренние стороны стен необходимо оштукатурить цементно-песчаным раствором, выполнить железнение, дополнительно можно покрыть битумом.

Дно выгребной ямы должно быть сделано с уклоном в сторону люка для возможности максимального очищения  ямы. На дно также укладывают жирную глину толщиной до 30 см, затем слой бетона. Также на дно вместо бетона можно уложить доски.

Перекрытие ямы также можно изготовить несколькими способами:

• из дерева —   в этом случае  применяют деревянные просмоленные щиты, которые необходимо обить рубероидом;

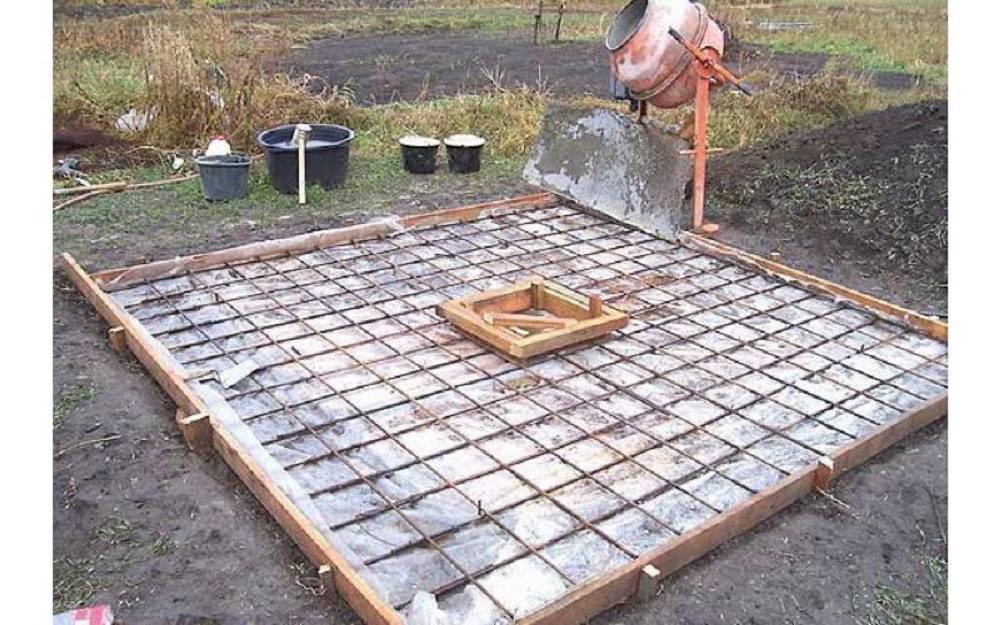

• железобетонное — это оптимальный вариант. Для изготовления железобетонного перекрытия необходимо изготовить опалубку для перекрытия. Для этого над ямой плотно укладываются и скрепляются доски, например, толщиной 20мм, которые опираются на стены выгребной ямы.
  Размеры опалубки должны превышать размеры выгребной ямы на 20 см с каждой стороны. Чтобы опалубка выдержала заливаемый бетон, ее необходимо подпереть снизу. Для этого можно использовать любые подручные материалы: например, бревна или доски.

В опалубке необходимо предусмотреть отверстие для будущего люка размером около 0,7 м на 0,7м. Через это отверстие опускаются подпорки для опалубки, спускается вниз человек для установления подпорок и затем для удаления подпорок  и опалубки после окончательного затвердевания железобетонного основания.

Бетонная смесь изготавливается способом, описанным нами ранее в статье   «Оконные и дверные перемычки» .    Подготовленный бетон заливают в опалубку ровным слоем толщиной до 7 см, укладывают арматуру и снова заливают бетон.  Второй слой бетона необходимо заливать сразу же после заливки первого слоя, т.е. нижний слой бетона не должен успеть затвердеть.

Арматуру можно укладывать и перед заливкой первого слоя — этот способ заливки является более верным.

После того, как бетон был залит в опалубку, его необходимо тщательно уплотнить. После того, как бетонная смесь окончательно затвердела,  бревна, державшие опалубку, убирают и вместе с опалубкой удаляют из выгребной ямы через отверстие для люка, заранее предусмотренное в перекрытии. Хорошо бы перекрытие также изолировать  30 см слоем жирной глины, затем засыпать землей.

Люк для очистки выгребной ямы следует изготовить из двух  плотно закрывающихся крышек. Нижнюю крышку люка делают сразу над перекрытием, вторую — на уровне земли.

Вот и все. Выгребная яма (сливная яма) готова.

При ее изготовлении вы можете отступить от правил, описанных выше. Например, не выкладывать стены, а использовать готовые бетонные кольца или пластиковые емкости. Или не бетонировать дно для просачивания жидких отходов в грунт. Но это уже решать вам…

Освобождать выгребную яму необходимо в зависимости от ее наполнения.

Чем накрыть сливную яму: устройство перекрытия

Начинающему строителю, обустраивающему свое подворье, приходится сталкиваться с вопросом, чем накрыть сливную яму на участке. В принципе, данная задача имеет множество решений, причем работы можно выполнить как с применением заводских конструктивных элементов, так и полностью своими силами (такой вариант обойдется в большинстве случаев дешевле).

Перекрываем яму из жб колец

Самым простым способом монтажа сливной ямы считается применение заводских железобетонных изделий. Такие элементы обладают достаточной прочностью, позволяют смонтировать сооружение значительного объема. Монтаж конструкции достаточно прост, необходимо установить все кольца друг на друга с применением цементно-песчаного раствора и выполнить наружную гидроизоляцию конструкции.

Перекрытие для сливных ям такого типа выполняется с использованием стандартной плиты заводского изготовления. Ее преимуществом считается наличие люка для откачки стоков и выполнения ремонтных или профилактических работ, технологический проем для устройства вытяжной вентиляционной трубы.

В большинстве случаев установить такую плиту можно даже без привлечения подъемной техники, 3-4 человека вполне осилят монтаж крышки, вес которой составляет 200-300 кг.

Такой же способ применяется и для перекрытия прямоугольных ям небольшой площади.

Производителями предлагается плита для сливной ямы с различными габаритными размерами, так что вполне возможно закрыть сооружение площадью 3-4 м².

 Самодельные перекрытия для сливных ям

Вариантов таких конструкций существует множество, выбор того или иного конструктивного решения зависит от объема сооружения, его площади, предположительного срока эксплуатации сливной ямы. Все эти факторы окажут свое влияние на стоимость перекрытия.

Деревянные перекрытия

Для многих регионов дерево было и остается самым доступным по стоимости строительным материалом, поэтому его применение для изготовления перекрытий вполне оправдано.

При этом стоит учитывать то, что дерево подвержено гниению, поэтому использовать его целесообразно для сооружений, срок службы которых не будет превышать 5-10 лет.

• Все деревянные элементы перекрытия необходимо обработать антисептическими составами, это поможет защитить их от появления грибка, плесени, вызывающих процессы гниения.

• При небольших размерах ямы доски перекрытия можно опирать непосредственно на стенки  ямы, в противном случае придется устанавливать промежуточные несущие балки. Для этой цели можно использовать бревна диаметром около 150 мм или брус соответствующего сечения. Шаг установки балок определяется толщиной применяемых досок, обычно он составляет 70-90 см.
• Покрытие для выгребной ямы необходимо монтировать из досок толщиной не менее 40 мм, это обеспечит достаточную несущую способность конструкции.

Увеличить эксплуатационный ресурс перекрытия можно при помощи дополнительной его гидроизоляции. Защитить древесину от канализационных испарений можно обработав внутреннюю сторону перекрытия пенополиуретаном. Данный материал является не только гидроизолятором, он будет играть роль утеплителя, который необходим при устройстве ямы в районах с суровым зимним климатом. Наружная гидроизоляция в целях экономии может выполняться из доступных рулонных материалов.

Металлические перекрытия

Такой способ можно применять, если в наличии имеется листовое железо, которое не жалко будет закопать в землю, приобретать металл целенаправленно для этой цели не стоит из-за его высокой стоимости.

Для изготовления перекрытия используют металл толщиной не менее 5 мм, хорошей несущей способностью обладает рифленое железо. В последнее время в продаже стал появляться несущий профнастил, способный выдержать значительные нагрузки. При укладке профнастила его необходимо жестко крепить к стенкам ямы, становиться на незакрепленный лист категорически запрещено.

Материал раскраивается по требуемому размеру, вырезают технологические проемы для установки люка и вытяжной вентиляции. Перед установкой на сливную яму заготовку необходимо с двух сторон покрыть грунтующей краской.

Монолитное железобетонное перекрытие

Чаще всего, решая, чем накрыть выгребную яму, останавливают выбор именно на бетонных конструкциях, которые вполне можно изготовить самостоятельно.

• Монтаж поддерживающей опалубки. Проще всего предварительно собрать щиты, длина которых будет соответствовать размеру ямы, а ширина составлять 1-1,5 метра (такую конструкцию проще устанавливать).
• Щит устанавливается по верхнему уровню несущих стен ямы и подпирается упорными стойками. Конечно, для этой цели лучше всего использовать специальные устройства (гидравлические, механические), но можно использовать бревна соответствующей длины (диаметр не 100 мм). Стойки устанавливаются через 80-90 см.
• Поверхность опалубки закрывается рубероидом, это предотвратит утечку бетона, и упростит демонтаж опалубки.
• Для усиления перекрытия выполняется его армирование. Применяется стальная арматура (диаметр 8-10 мм), размер ячейки 100-200 мм. Увязку необходимо выполнять проволокой, применение сварки нежелательно.
• После этого выполняют заливку стандартной бетонной смеси, толщина перекрытия должна составлять 200 мм.
• После достижения бетоном прочности осуществляют демонтаж опалубки.

Как видите, особых сложностей в перекрытии сливных ям нет, эту работу вполне можно выполнить самостоятельно.

Как залить идеальную бетонную плиту

Бетонная подъездная дорожка станет красивыми воротами в ваш дом, которые при правильной установке могут служить десятилетиями.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 18

Семейный мастер на все руки

Защита прилегающего бетона

Наш специалист использует клейкую ленту для защиты прилегающих плит и тротуаров. Бетон может разбрызгиваться, когда он стекает из желоба на землю, поэтому вы также можете положить пластик на двери, сайдинг, кирпич, окна или что-либо еще, что вы хотите содержать в чистоте.

2 / 18

Смочите основание, чтобы увеличить время отделки.

Чтобы продлить время отделки в жаркие солнечные дни, опрыскивайте сухую землю водой, чтобы основание не высасывало воду из бетона. Распыление воды также замедляет отверждение, что делает плиту более прочной. Если поблизости нет нагрудника для шланга, вы можете использовать воду и шланг, которые есть на борту грузовика. Если у вас нет воды на месте, также используйте шланг грузовика, чтобы налить пару ведер воды для мытья инструментов после того, как грузовик уедет.

3 / 18

Заливайте бетон небольшими участками

Заливайте бетон, перемещая желоб вперед и назад и заставляя машиниста тянуть вперед по ходу движения. Как только грузовик достигнет конца секции, равномерно распределите бетон и немного выше формы с помощью бетоноукладчика / граблей. Не заполняйте всю форму или гигантские секции, потому что насыпь лишнего бетона, которую вы перетащите с помощью стяжки, станет слишком тяжелой.

Эта сетка из арматурных стержней сидит на стульях, установка, которая держит ее подвешенной на нужной высоте. Вы не сможете использовать стулья, если вам придется распределять бетон по всей форме с помощью тачки. Если это так, используйте крюк на краю бетонной россыпи, чтобы вытащить арматуру в центр бетона во время заливки. Арматурный стержень должен располагаться ближе к центру плиты для обеспечения максимальной прочности, а не у земли или поверхности.

4 / 18

Сигналы руками

Вот несколько основных сигналов руками, которые помогут вам общаться с водителем грузовика. Убедитесь, что вы видите лицо водителя в боковом зеркале — если вы его не видите, он не может видеть вас.

Покупайте наши любимые товары

5 / 18

Сдвиньте выглаживающую плиту вперед и назад, когда будете тянуть.

Уберите излишки бетона с помощью выглаживающей плиты. Когда вы тянете, двигайте стяжку вперед и назад, чтобы избежать пустот на поверхности. Попросите отбойник (так они на самом деле называются) вытащите излишки и заполните углубления во время процесса стяжки.

6 / 18

Корона на выглаживающей плите вверх

Небольшой изгиб (изгиб) в выглаживающей плите не только допустим; это предпочтительно. Просто убедитесь, что сторона с короной обращена вверх. Это создаст небольшую выпуклость посередине плиты, по которой вода будет стекать. Если корона направлена ​​вниз, вы в конечном итоге создадите желоб в плите, где может скапливаться вода.

7 / 18

Толкать камни вниз

Крупный заполнитель (кусочки гравия) вблизи поверхности может вызвать выкрашивание (выкрашивание). Наш эксперт проталкивает более крупные камни глубже в смесь. Он делает это, делая небольшие колющие движения поплавком на первом возвратном проходе. Начинайте плавать плиту сразу после завершения заливки.

8 / 18

Начинайте затирку сразу же

В дополнение к проталкиванию заполнителя под поверхность, затирочная машина помогает выравнивать плиту, поэтому начинайте затирку сразу после стяжки, пока бетон еще достаточно влажный, чтобы принять форму.
Когда это возможно, перемещайте поплавок перпендикулярно направлению, в котором вы тянули бетон с помощью разглаживающей плиты (эта плита была слишком длинной для этого). Это поможет сгладить выступы, впадины и впадины, образовавшиеся в результате стяжки. Наш эксперт любит плыть в обоих направлениях, когда может.

9 / 18

Семейный мастер на все руки

Очищайте инструменты на ходу

Не откладывайте чистку инструментов до конца дня. Очистите их сразу после использования.

10 / 18

Семейный мастер на все руки

Не затирайте бетон слишком сильно

На самом деле наружные бетонные поверхности вообще не нуждаются в затирке. Но если вы хотите использовать кельму, чтобы сбить гребни, оставленные поплавком, сделайте как можно меньше проходов и подождите, пока вся поверхностная «кровоточащая вода» не исчезнет. Чрезмерная работа и затирка влажного бетона могут задерживать воду прямо под поверхностью, делая его слабым и более склонным к отслаиванию и образованию накипи (ямкам и отслаиванию), особенно на плитах, заливаемых в холодном климате.

11 / 18

Семейный мастер на все руки

Делайте длинные движения кромкообрезным станком

Бетон должен быть твердым, прежде чем вы начнете обрезать кромки. Если обрезной станок оставляет после себя большие мокрые канавки, подождите некоторое время, прежде чем продолжить. Более длинные штрихи приведут к более прямым линиям.

12 / 18

Держите ручную терку поблизости при обрезке кромок

Проведите ручной теркой по гребням, оставленным кромкообрезным станком. Ручная терка также является хорошим инструментом для перетаскивания небольшого количества материала или влаги (сливок) в любые пустоты или сухие места у края.

13 / 18

Семейный мастер на все руки

Разрез в контрольных соединениях

A 100 футов. бег бетона может дать усадку на 1/2 дюйма по мере затвердевания. Усадка вызывает трещины. Вы не можете предотвратить растрескивание плиты, но вы можете контролировать, где она треснет. Вырежьте контрольные швы, чтобы создать отдельные секции размером не более 8 x 8 футов для плиты толщиной 3-1/2 дюйма и не более 10 x 10 футов для плиты толщиной 5-1/2 дюйма. толстая плита. Вырежьте контрольные швы не менее чем на четверть глубины бетона. Вы можете использовать канавку, подобную этой, которая работает так же, как и кромкообрезная машина, но многие профессионалы предпочитают резать контрольные швы пилой с алмазным диском на следующий день после заливки.

14 / 18

Создание сцепления с помощью метлы

Отделка щеткой создает нескользящую поверхность во влажных условиях. Чем тверже бетон, тем меньше шероховатостей оставит метла с поверхности. Постарайтесь сделать поверхность достаточно шероховатой для сцепления, но не настолько шероховатой, чтобы было больно ходить босиком. Если метла начинает подпрыгивать, когда вы тянете, уменьшите угол ручки. Если возможно, метите перпендикулярно направлению, в котором плита наиболее видна. Волнистые, кривые линии метлы так менее заметны.

15 / 18

Распыление на герметик

Бетон станет значительно слабее, если вода в смеси испарится до завершения процесса химического отверждения. Опрыскивайте плиту водой каждый день в течение как минимум недели, чтобы замедлить процесс отверждения. Другой вариант — распылить акриловый продукт для отверждения и герметизации. Герметизация поверхности также защищает бетон от образования накипи и растрескивания в холодном климате. Нанесите герметик сразу после расчесывания.

16 / 18

Отделка

По плите можно ходить и опалубку можно тянуть через 24 часа. Подождите не менее 10 дней, прежде чем ездить на нем, и избегайте распыления каких-либо химикатов для плавления льда в течение первых двух лет. Попросите своих соседей присмотреть за своими питомцами, прежде чем вы нальете воду, и обклейте участок предупредительной лентой, чтобы предупредить надоедливых соседских детей.

17 / 18

Будьте готовы

Бетону все равно, если вы неорганизованны или у вас нет времени закончить все окантовки — он все равно сразу начнет схватываться. Убедитесь, что все ваши инструменты готовы к работе, и под рукой есть как минимум три человека: один для навоза и два для стяжки. Иногда водитель грузовика поможет, но не рассчитывайте на это.

18 / 18

Как сделать заказ

Рассчитайте необходимый объем в кубических ярдах. Умножьте длину на ширину на глубину и разделите это число на 27 (количество кубических футов в кубическом ярде). Затем добавьте 10 процентов, чтобы учесть разливы и изменения глубины плиты. Если вы не уверены, какую осадку (консистенцию) или psi (прочность) заказать, попросите поставщика бетона предложить подходящую смесь для предполагаемого использования вашей плиты.

Первоначально опубликовано: 09 октября 2017 г.

Многоцелевые плиты для уборных – проект аварийной санитарии

В чрезвычайных ситуациях, когда необходимо обеспечить санитарию, наиболее распространенным решением являются уборные с выгребной ямой. Плита, закрывающая яму и на которую встают пользователи при пользовании туалетом, может быть изготовлена ​​из дерева, сборного железобетона или пластика. Древесина, как правило, является временным решением и требует поставок в стране, а производство сборного железобетона происходит медленно. Таким образом, Oxfam использует армированные пластиковые плиты, которые отправляются воздушным транспортом. В настоящее время Oxfam использует прямоугольную приземистую плиту размером 1200 x 800 мм. Эта плита имеет насадку, которая позволяет использовать унитаз в качестве унитаза со смывом.

Мы ищем новую или альтернативную плиту для туалета с выгребной ямой, которую можно было бы легко адаптировать к различным привычкам людей в туалете и к различным конструкциям туалетов. Сюда могут входить:

• Люди, пользующиеся туалетом сидя,
• Люди, которые приседают,
• Дети, возможно через горшок,
• Подходит для пользователей с ограниченными возможностями (хотя это может быть отдельная плита),
• Стандартные уборные с выгребной ямой,
• Туалет со смывом, с неглубоким U-образным коленом,
• Отвод мочи, при котором фекалии и моча отделяются.

Решением может быть новая отдельная плита с множеством отдельных вспомогательных устройств, это могут быть вспомогательные устройства для существующей плиты, или это может быть множество разных плит для разных целей.

Критерии проектирования

Характер решения	Плита или плиты, настраиваемые для использования в различных обстоятельствах.
Долговечность	Раствор должен быть очень стойким. Не может быть никаких шансов, что плита выйдет из строя, в результате чего кто-то упадет в яму внизу. Он также должен выдерживать сильную жару.
Размер и форма	Oxfam имеет размер 1200 x 800 мм. Для совместимости и стандартизации любое новое решение должно использовать те же размеры. Однако можно рассмотреть и другие инновационные решения. Если плита должна быть изготовлена ​​для пользователей с ограниченными возможностями, она должна быть больше.
Конфигурация	Раствор должен подходить для использования с отдельно стоящими уборными с выгребной ямой и блоками уборных с выгребной ямой.
Прочность	Плита должна быть достаточно прочной, чтобы выдержать вес двух человек, и быть жесткой, чтобы пользователь мог быть уверен в ее прочности. Плита также должна быть пластичной, чтобы никто не упал в яму под ней.
Безопасность	Плита должна быть нескользкой.
Опорожнение туалета	Следует учитывать, как плита позволит опорожнить уборную с выгребной ямой, если она сконфигурирована для использования с уборной с выгребной ямой.
Гигиена	Раствор должен быть гигиеничным и легко поддающимся очистке. В плите не должно быть канавок для скопления грязи, то есть на одной гладкой поверхности.
Вес	По прибытии в страну решение должно быть доступным для человека. Одна плита не должна весить более 15 кг.
Упаковка	Раствор должен быть упакован в небольшой упаковке для удобства транспортировки. В идеале решение поместится на европоддоне.
Способ изготовления	Решение должно быть быстрым и простым в использовании, практически не требующим навыков.
Местные материалы	Решение должно представлять собой полный комплект, не требующий закупки каких-либо материалов в стране.
Стоимость	Стоимость одной простой плиты составляет около 30 фунтов стерлингов.

Разработать улучшенную плиту, позволяющую использовать надстройки (вспомогательные устройства) для различных целей и пользователей. Разработать, испытать и подготовить к производству не менее 2 различных дополнений к существующей плите уборной с выгребной ямой, которые повышают ее универсальность в чрезвычайных ситуациях. Один улучшит удобство использования менее способными пользователями, а другой улучшит его пригодность для смыва.

Работа с KK Nag и Unicef ​​над разработкой сиденья для унитаза.
Дополнительный стульчак для существующей плиты Nag Magic позволит использовать ее в разных культурах и облегчит использование некоторыми людьми с ограниченными возможностями и беременными женщинами.
Сиденье прошло несколько компьютерных и полистироловых итераций, руководствуясь отзывами от нас и ЮНИСЕФ. Получившийся дизайн уже отлит и будет получен в ближайшее время.

Работа с К. К. Нагом над созданием удобного для детей дополнения к плите
Вместо того, чтобы создавать отдельную плиту для детей, мы работаем с К. К. Нагом над созданием надстройки, которая крепится к существующей плите. . Это будет полезно в школах и в местах, удобных для детей. Как только это будет доработано, оно будет протестировано в Южном Судане вместе с сидячим сиденьем для унитаза.
