Заливка армопояса, или что делать, чтобы крыша была на месте

Полезные статьи

26 января, 2021

admin

Пока не начали строить свой дом даже не задумывалась о таких моментах, всегда считала, что после кладки блоков сразу приступают к крыше, а вот и нет. Как мне объяснили строители простым языком, чтобы будущая крыша крепко сидела на месте и стены не разъехались в стороны, заливают армопояс.
Из этого я сделала только один вывод: армопояс – очень важная конструкция в доме. Поэтому нужно с ним разобраться.

Мои строители molo-stroy.by хоть уже проверенные ребята и им я доверяю, но решила еще раз все сама перепроверить, мне же потом жить в этом доме. Опять начала гуглить, что такое «армопояс» и как нужно правильно заливать.

На руках у меня есть проект, по которому мне строят, но по нему невозможно проверить правильно ли все делают строители. Поэтому поделюсь маленьким лайфхаком! Чтобы проверить своих строителей, можно заказывать подробный проект определенного узла с расчетом ожидаемых нагрузок и с расчетом материалов.

Потом еще раз пообщалась с ребятами molo-stroy.by, спросила, как они будут делать. А сами строители сказали, что не нужен мне этот подробный проект, и подробно мне рассказали этапы строительства.
Но я все решила проверить сама.

Итак, армопояс (армированный пояс, или монолитный пояс) – конструкция из бетона и арматуры, которая делается по периметру всех несущих стен, как правило в блочных домах (из газобетона, из керамоблока, из кирпича, из арбалита и др.).

А что будет, если не заливать армопояс?

Последствия, однозначно, Вам не понравятся.
Когда мы опираем кровлю на стены нашего дома, то с кровли нагрузка действует распирающе и стены стремятся, так скажем, вывалиться наружу. Потому что у нас есть конек, с которого вся нагрузка уходит в стороны. В этом случае делаем обвязывающий армопояс по всему периметру, а также по внутренним стенам, крепим на него мауэрлат через шпильки или анкера. И в этом случае всю распирающую нагрузку на себя возьмет армопояс и передает ее точно вертикально вниз. И стены минимально деформируются от веса и конструкции кровли.

Как заливают армопояс?

С назначением армопояса разобрались. Сейчас опишу ключевые моменты заливки армопояса, по которым можно проконтролировать строителей.

1. Начинаем с опалубки. Когда полностью завершили кладку стен, нужно подготовить опалубку. Щиты делаем около 40-50 см (сам армопояс 15-25 см и небольшой нахлест, который крепится к торцу стены, чтобы можно было закрепить щит). Опалубку с помощью анкеров крепим на стены.

2. Готовим арматурный каркас. Его делаем из 4 прутов рифленой арматуры диаметром 10-14 мм, которые обвязываем хомутами из арматуры меньшего диаметра (6-8 мм).

3. Закладываем арматурный каркас. После этого нужно скрепить опалубку поверху (доской или шпильками).

4. Делаем термовкладыш. Например, если стена из блоков у нас 400 мм, то армопояс делаем 300 мм, а 100 мм, которые остаются снаружи стены нужно заполнить утеплителем. Мы утепляем пенополистеролом (можно брать и обычный пенопласт). Если не делать утепление, то армопояс будет промерзать, так как имеет достаточно высокую теплопроводность.

5. Приступаем к заливке бетона. Тут на помощь заказывали гибрид (миксер и насос 2 в 1), так как бетон нужно подавать на высоту. Марку бетона брали М250 на гранитном щебне. Бетон заказывали напрямую от производителя на Первом бетонном портале beton-24.by .

6. Даем бетону схватиться и набрать прочность.

Из всего этого для себя я сделала вывод, что армопояс – очень необходимая конструкция в доме из газосиликатных блоков и на ней экономить нельзя!
Строители мою очередную проверку прошли. Хочу сказать им отдельное спасибо за терпение. ВЫ ЛУЧШИЕ!!!

P. S. Проверенные мною строители → 🌐molo-stroy.by 📞8029-601-38-72
Проект и смета → 📞8029-133-56-99
Арматура и другие материалы с доставкой → 🌐molo-opt.by 📞8029-607-80-70

Армопояс для газобетона под мауэрлат

Мауэрлат является очень важной частью кровли, к которой жестко крепятся стропила, а к ним и вся кровельная обрешетка. Мауэрлат должен очень крепко держаться, для чего его прикрепляют к стене на множество креплений. Но что же делать с хрупкими газобетонными стенами, которые слабо держат крепежи? Ответ прост – нужно заливать армопояс под мауэрлат.

Задачами армопояса в данном случае являются: прочное удержание шпилек, и равномерное распределение нагрузки от стропил на стены.

В процессе создания армопояса под мауэрлат, нужно определится со следующими вопросами:

1. Какой толщины и высоты армопояс нужен.
2. Как сделать опалубку.
3. Чем утеплять армопояс.
4. Какую арматуру использовать.
5. Бетоном какой марки заливать.
6. С каким шагом крепить шпильки.

При выборе толщины армопояса, нужно исходить из толщины самой стены и размеров дома. К примеру, для газобетонных стен толщиной 300 мм хватит армопояса шириной и высотой по 15 см.

Как сделать опалубку под армопояс

Если стены у вас толщиной 375 мм, то вы без проблем можете выложить несъемную опалубку с обеих сторон из тонких газобетонных блоков, толщиной 10 см. Тогда для армопояса и утеплителя останется 175 мм. Как раз, 30 мм на пеноплекс, и 145 мм на армопояс. Сами листы пеноплекса нужно зафиксировать саморезами, чтобы они не всплыли при заливке бетона.

Если стена у вас 300 мм толщиной, то стоит применять одностороннюю газобетонную опалубку, то есть, выставлять тонкие газобетонные блоки только с внешней стороны, а с внутренней выставлять уже съемную опалубку, к примеру фанеру или листы ОСП. Помните, что жидкий бетон создает большое давление на опалубку, и чтобы опалубку не выдуло, она должна быть очень хорошо зафиксирована деревянными брусками по всему периметру армопояса.

Бруски применять сечением минимум 30х40мм, с шагом 500 мм. Закреплять на длинные саморезы(100мм), которые закручиваются под углом.

Для удобства работы, рекомендуем выставлять съемную опалубку после связывания и установки арматурного каркаса.

Арматура для армопояса под мауэрлат

Арматурный каркас делается из рифленой стальной арматур диаметром 10 мм. Количество продольных прутков – 4 шт. Квадраты поперечной арматуры проще всего делать из тонкой арматуры или толстой проволоки. Прутки связываются вязальной проволокой. Задача поперечной арматуры – удерживать в определенном положении продольную арматуру, которая и будет воспринимать на себя основную нагрузку.

Перехлест арматурных стержней должен составлять 600 мм. На углах обязательно нужно делать загибы арматуры и желательно усиливать углы дополнительными г-образными хомутами. Не забывайте про защитный слой бетона для арматуры, который должен составлять хотя бы 3 см со всех сторон, то есть арматурный каркас делайте с учетом защитного слоя бетона.

Бетон для армопояса должен быть прочным, маркой М250-М300. Чтобы сделать его вручную, соблюдайте пропорции 1:2:3(цемент, песок, щебень). Воды нужно добавлять 80% от объема цемента, а сам цемент используйте свежий, пятисотой марки.

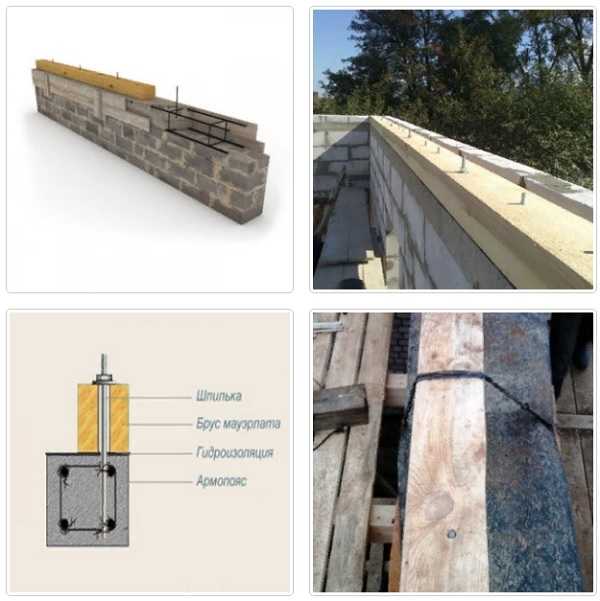

Установка шпилек под мауэрлат

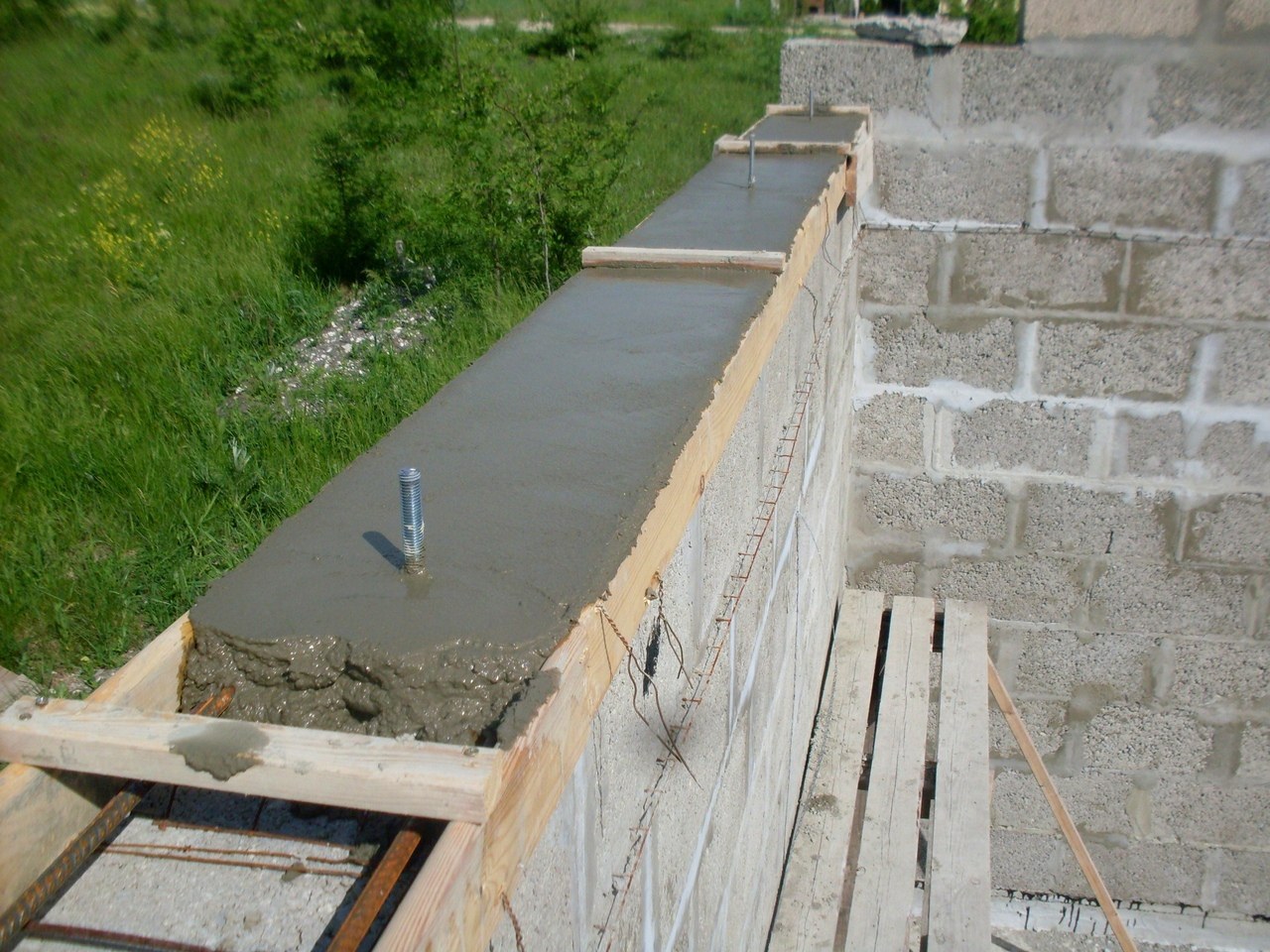

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см., смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

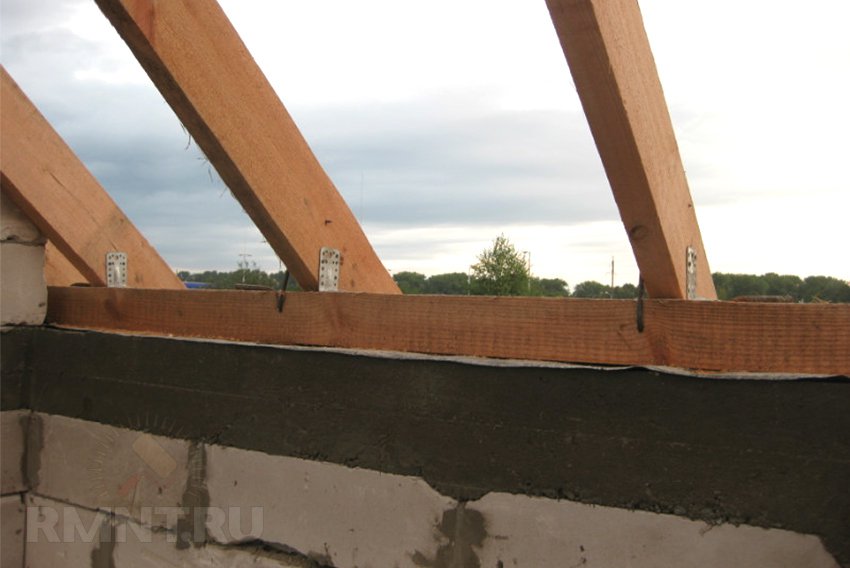

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.

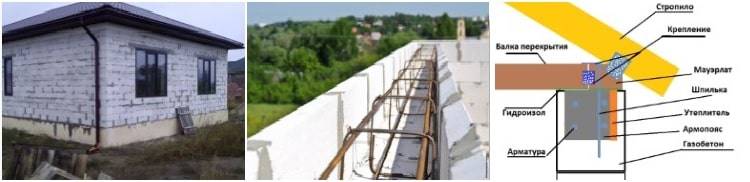

Способ изготовления армопояса для газобетона

Армопояс для газобетона, как и для других видов строительных материалов, предназначен для усиления здания, что позволяет повысить устойчивость последнего к повышенным нагрузкам. Также предотвращает деформации, связанные с неравномерной усадкой самой конструкции и грунта под ней, от воздействия ветра и перепадов температур. Это монолитная конструкция из железобетона, расположенная по всему периметру здания.

Зачем делать армопояс для газобетона?

Данная процедура является обязательной, и на это есть ряд причин. Их следует описать более подробно. В процессе возведения стропильной конструкции мауэрлат крепят к стене с помощью анкеров и шпилек, создавая точечную нагрузку. Газобетон не справляется с такой нагрузкой, и из-за этого в блоках могут появиться трещины. Если речь идет об использовании подвесных конструкций в стропильной системе, на стены создается дополнительная нагрузка. Обладает распирающим эффектом. Армопояс для газобетона в этом случае необходим не только для придания жесткости каркасу, но и для распределения нагрузки на весь дом.

Если балки стропильной системы укладывать прямо на газобетон, то это может привести к целому ряду неприятностей. При отсутствии армопояса малейшее отклонение уровня кровли вполне может привести к появлению точечной нагрузки, что приводит к образованию трещин.

При строительстве двухэтажных зданий требуется устраивать несколько армирующих поясов, не менее двух. Их точное количество зависит от материала, выбранного для возведения стен. Между первым и вторым этажом необходимо устроить армопояс для газобетона, что обусловлено опиранием на него перекрытий. Между вторым этажом и крышей тоже необходимо. Не исключено, что вам потребуется сделать фундамент армопояса.

Нужно понять, как это сделать. Обычно опалубка для армирующего пояса выполняется в виде каркаса из досок, скрепленных снаружи. Этот метод является не только самым простым, но и наиболее часто используемым. Обычно там высота 30 сантиметров, а его толщина не должна превышать ширину стены. Или вы можете сделать это немного уже. Нижняя часть опалубки крепится к стене с помощью саморезов, а сверху необходимо использовать шпалы через каждые 80-100 сантиметров. Это позволит конструкции сохранить бетон при заливке.

Если вас интересует дальнейшее утепление стен, то армирование для газобетона не должно быть заподлицо, опалубку нужно сдвинуть немного глубже. Эти ниши затем будут заполнены теплоизоляционным материалом.

Если в качестве перекрытий не используются бетонные плиты, достаточно сделать каркас из пары арматурных стержней, которые соединяются перемычками. Он будет выполнен в виде лестницы. При более значительных нагрузках следует изготавливать более прочную раму, состоящую из четырех стержней, в разрезе квадратную. Если говорить о том, как сделать армопояс, то важно сказать, что для этого можно использовать товарный бетон. При этом его маркировка должна быть М200 и выше.

В течение 4-5 дней армопояс будет готов, после чего можно будет снимать опалубку.

одежда, система шевронов + репортажная фотография строительства, видео

Si vous voulez construire une maison extraordinaire, contrairement à la maison des voisins, с учетом плюса pres les maisons sous un toit en pente. Cela donne de l’originalité au batiment. De plus, le toit en pente est le plus simple à utiliser. Si просто Que Vous Pouvez ле Faire Vous-мем.

Содержание статьи

• 1 Преимущества и неудобства
• 2 Устройство ангара
• 3 Система шевронов ангара
• 4 Выбор угла наклона inclinaison du toit
• 5 Детерминес la hauteur à laquelle vous souhaitez surélever le mur
• 6 Репортажная фотография chantier: un toit en pente sur une maison en beton cellulaire
• 7 Projets et photos de maisons avec un toit en pente

Avantages et неудобства

Les toits de remise sont рассматривает экономию и дополнительные удобства для установки. Et cela est vrai, surtout avec une petite largeur du batiment. Неанмуан, dans notre pays, les maisons aux toits en pente sont assez specials. Cela est Principlement dû au fait que deux ou quatre toits en pente nous sont plus familiers — ils nous semblent plus familiers. Le deuxième hic est de trouver un projet, адаптированный к метеорологическим условиям. Il y a beaucoup de projets sur les ressources occidentales, mais ils sont conçus pour un climat plus doux, en règle générale, ils ont une grande surface vitrée. Trouver ип архитектор qui changera avec compétence ип projet дие уоиз цель est très difficile. Mais si cela réussit, et que l’harmonie de l’édifice n’a pas eté perturbée, la maison s’avère très originale.

Un des projets de maisons au toit en pente

Beaucoup sont intimidés par les plafonds inégaux dans Certaines party du batiment. Ils sont, bien sûr, plus difficiles à battre que les Standards, mais le est également obtenu à un niveau complètement différent — original à 100%. Certes, cette fois, il est très difficile de trouver un Designer qui puisse développer un tel intérieur dans l’immensité de notre patrie, néanmoins c’est возможно.

Существует одно другое решение: создание плафонов в одном месте и использование свободных пространств су-ле-туа-т-ком-локо. Де говорит варианты на été mises en œuvre et les propriétaires sont très satisfaits. Oui, les locaux Techniques sont au sous-sol et à l’étage, mais il n’y a pas de problème avec les eaux souterraines.

Ce sont peut-être tous les inconvéniants ou écueils qu’un toit en pente peut apporter. Il y a cependant une autre выбрал qui ne peut guère être qualifiée d’inconvénient: en raison de la specialité de la Structure, le materiau de toiture de ces maisons n’est pas visible depuis le sol. Si le terrain est plat, sans grandes différences de hauteur, cela n’a aucun sens de se soucier de l’apparence du toit. Il vaut mieux choisir des materiaux simples, mais de qualité, silencieux (l’avion est gros, il fait beaucoup de bruit quand il pleut) и др. fiables. L’une des options les plus populaires является ип toit à суставов. Il Fournit le degré d’étanchéité approprié et n’est pas tres bruyant. Une autre option est toit soudé à partir de matériaux modernes. Ces toits sont encore plus silencieux et les matériaux modernes peuvent être utilisés Pendant 20 à 30 ans sans réparation.

Dispositif de toit de hangar

Organisez la pente requise du toit en pente en raison de la différence de hauteur des murs opposés. Un mur du bâtiment s’avère être beaucoup plus haut que l’autre. Cela conduit à une consommation accrue de materiaaux pour les murs, mais le système de chevrons est tres simple, en particulier pour les bâtiments de faible largeur.

Toit de hangar pour grange

Avec une capacité portante suffisante des murs, le système de chevrons de toit de hangar repose sur un Mauerlat fixé au mur. Pour répartir la charge plus uniformément, la rangee superieure de la maçonnerie murale est renforcee par un renfort продольный (pour les murs en briques, en blocs de beton) или une armo-ceinture est coulée sur la dernière rangee (pour les murs en beton léger , calcaire, roche coquillière). Dans le cas d’une структура en bois ou à ossature, le role du mauerlat est généralement assuré par la dernière couronne ou cerclage superieur.

Avec une résistance insuffisante du materiau de Construction des murs, la majeure partie de la charge peut êtretransferée au sol.Pour cela, des стойки sont installés (marche — environ 1 mètre), sur lesquels les poutres sont posées — de longues barres длинный батимент. Ensuite, les pieds des chevrons reposent sur eux.

Комментарий, переносящий заряд мура на солнце

Соединение армопояса или позы нижнего ряда, гужоны и монтажные приспособления, с шагом 80–100 см, с мауэрлатом и ванной аукс Мурс дю батимент. Dans les maisons en bois, si vous ne fabriquez pas de ceinture blinkée, il est невозможно de poser des goujons. Dans ce cas, l’installation sur des broches hexagonales est autorisée. Un trou est percé sous la broche à travers le Mauerlat, quelques mmètres de moins que le diamètre de la broche. Une tige de metal y est martelée, ce qui attire une poutre en bois contre le mur. La connexion est serrée avec la clé hexagonale de taille appropriée.

Система шевронов для ангаров

Ces toits sont particulièrement populaires dans la Construction de bâtiments de Cour — ангары, гаражи. C’est juste que la taille des bâtiments permet l’utilization de poutres peu puissantes, et des poutres sont nécessaires en petites quantités. Avec une Largeur de batiment allant jusqu’à 6 mètres, le système de fermes de toit de hangar ne contient presque pas d’élements de renforcement supplémentaires (поддержки и натяжения), ce qui est avantageux. L’absence de nœuds комплексы est également intéressante.

Pour la Russie Centrale, pour une portée allant jusqu’à 5,5 mètres, des poutres de 50-150 mm sont prises, jusqu’à 4 mètres, 50-100 mm suffisent, bien qu’à l’amiable, il Soit nécessaire de prendre en compte la charge de neige et de vent specifiquement dans votre région et, sur cette base, de déterminer avec les paramètres des poutres.

Système de chevrons de toit de hangar avec une petite portée (jusqu’à 6 mètres)

Avec une Distance Entre les Murs allant jusqu’à 4,5 mètres, le toit en pente se compose de deux barres Mauerlat fixées aux murs et de pieds de chevrons, qui reposent sur le Mauerlat. Une конструкция очень проста и эффективна.

Большой портик от 4,5 до 6 метров, не требующий освещения, фиксированный на мур плюс плафон и шеврон с перекладиной, qui repose contre la poutre presque au milieu. L’angle de pente de cette poutre dépend de la Distance entre les murs et du niveau d’installation de la pente.

Systèmes de chevrons plus комплексы dans un toit en pente avec des bâtiments de plus 6 mètres de large. Dans ce cas, il est оптимальный que la maison soit conçue de telle sorte qu’à l’intérieur se trouve également un mur porteur sur lequel reposent les étagères. Avec une maison jusqu’à 12 mètres de large, les fermes sont toujours simples et les couts de toiture sont minimes.

Конструкция запорных сооружений с крыльцом больших 6 метров

Заливка больших крыш 12 метров, система devient plus compliqué — il y a plus de pieds de chevron. De plus, fabriquer des poutres de plus de 6 mètres de long est couteux. Si une augmentation n’est requise que par la largeur des surplombs du toit, les poutres sont développees le long des bords avec des congés. Ce sont des morceaux de poutres de même section, reliés à la poutre et fixés sur les côtés par deux plate de bois d’au moins длиной 60 см, fixées avec des boulons ou des clous, постоянное использование пластинок для монтажа.

Option de chevron d’épissure

Si la longueur total des poutres est superieure à 8 mètres, elles sont généralement épissées. Les Joints sont en outre renforces par des planches de clouage ou des plates de montage.

Опции для крепления шевронов к мауэрлату: гладкий и твердый гладкий верхний слой. En bas à droite, l’option d’un tie-in sans surplomb (использование très redment)

Il peut également y avoir des questions sur la façon de fixer les chevrons des toits en pente au Mauerlat. Il n’y a pas de différences fundamentales. Tout de même, une découpe est faite dans la jambe du chevron, avec laquelle la barre repose contre le Mauerlat. Afin de ne pas souffrir avec chaque jambe de chevron, nivelant son palier, sciant le premier, à partir d’un morceau de planche, de contreplaqué épais ou de bois, ils fabriquent un gabarit qui répète взыскание ле «бу» результант. Tous les chevrons suivants sont classés avant l’installation. Un gabarit leur est appliqué au bon endroit, un évidement de la forme et de la taille requises est délimité et découpé.

Il s’agissait de fixer hardement les pieds des chevrons au Mauerlat. Il est utilisé sur tous les bâtiments qui présentent un faible retrait.Sur les maisons en bois, cette méthode de fixation ne peut pas être utilisée — la maison s’installe tout le temps ou s’élève légèrement, ce qui peut provoquer une distorsion. Si le toit est fixé de manière harde, il peut se casser. Par conséquent, lors de l’installation d’un hangar ou de tout autre toit sur des maisons en bois, une connexion coulissante de chevrons et de de Mauerlat est utilisée. Pour cela, il y a ce que l’on appelle le «glissement». Ce sont des бляшек, un état де монеты qui sont атташе au Mauerlat et des bandes métalliques reliées de manière mobile à eux, qui sont атташе а-ля jambe de chevron. Il y a deux de ces diapositives sur chaque chevron.

Выбор угла наклона туа

Угол наклона туа est determiné par un ансамбль индикаторов – la charge de vent et de neige et le type de matériau de toiture. Tout d’abord, ils sont déterminés avec un angle en fonction des climatiques (en fonction de la quantité de précipitations et des charge de vent). Ensuite, ils examnt la Pente Minimume Recommandée pour le type de materiau de toiture sélectionné (dans le tableau ci-dessous).

Si l’angle souhaité est plus grand, tout va bien, s’il est plus petit (ce qui est tres special), augmentez-le jusqu’à celui recommandé. Faire un toit avec un angle inférieur à l’angle minimum recommandé par le Fabricant du revêtement de toit ne vaut pas la peine d’être sûr — il fuira au niveau des Joints. Pour faciliter la navigation, disons que pour la Russie Centrale, la pente recommandée d’un toit en pente est de 20°. Mais il est souhaitable де compter le chiffre pour chaque région, et même pour les différents emplacements du batiment sur le site.

Soit dit en passant, gardez à l’esprit que différents Fabricants du même type de matériau de toiture peuvent exiger des pentes minimales différentes. Например, pose de tuiles métalliques une marque peut être produite sur un toit avec une pente minimale de 14°, l’autre — 16°. Et ceci malgré le fait que GOST définit une Pente Minimume de 6°.

Il convient également de rappeler qu’avec une pente jusqu’à 12°, afin d’assurer l’étancheité de tout materiau de toiture, il est nécessaire de revetir tous les Joints du materiau avec un composé d’étanchéité liquide (gén оценка avec du mastic bitumineux, moins souvent avec un mastic de toiture).

Определить высокую степень уверенности в своих силах

Pour garantir l’angle d’inclinaison trouvé du toit en pente, l’un des murs doit être surélevé. Combien plus haut nous apprenons en rappelant les формул де исчисления прямоугольника треугольника. Sur eux, nous trouvons la longueur des pieds du chevron.

Комментарий калькулятор параметров для расчетов в кабаноне

Исчисление, не учитывающее долгий срок без учета предварительных расчетов, и другие необходимые параметры для защиты мурс де ла дом осадков . Le porte-à-faux минимум est de 20 cm, mais avec un si petit rebord à l’extérieur du batiment, le toit en appentis semble maigre. Par consequent, des surplombs d’au moins 60 cm sont généralement réalisés sur des batiments d’un étage. Sur ceux à deux étages, ils peuvent mesurer jusqu’à 120 cm Dans ce cas, la largeur du surplomb est déterminée en fonction de considérations esthétiques — le toit doit être harmonieux.

Пример рисунка в ScratchUp

Простой определитель, комбинированный уоиз, авсегда великий, который состоит из программ, которые зачаты в соответствии с концепцией, которую можно использовать для создания рисунка, который можно использовать для создания и использования век les surplombs. Tout doit être affiché в 3 измерениях (ле программа le plus populaire est ScratchUp). Tordez différentes tailles de surplombs, décidez lequel est le plus beau (s’il n’y a pas de projet), puis commandez / fabriquez des chevrons.

Репортажная фотография Chantier: un toit en pente sur une maison en beton cellulaire

Une maison a été construite à Saint-Petersbourg. Il n’y avait pas de projet, il y avait une idee générale, qui est presentée sur la photo. La maison est en beton cellulaire, la finition est en platre, le toit est plié, sélectionné en foction de son faible cout, de sa fiabilité, de sa facilité d’installation.

L’idee d’une maison sous un toit en pente

Une fois les murs expulsés, une ceintureblidee y a été coulée, dans laquelle des montants (Ø 10 мм) ont été installés tous les mètres.Lorsque le b этон де ла ceinture blinkée a atteint la perversité requise, une cupe d’imperméabilisation a été posée sur le mastic bitumineux («Гидроизол», coupé dans le sens de la longueur en bandes de la largeur requise). Мауэрлат est posé sur le dessus de l’étanchéité — une barre de 150-150 мм. Tout le bois utilisé pour la toiture est sec, traité avec des imprégnations protectionrics, des produits ignifuges.

Le début de l’installation d’un toit en cabanon — Pose du Mauerlat

D’abord, ils le mettent en place (il repose sur les épingles à cheveux, tenus par les Assistants), маршент, фраппант авек и марто sur les endroits où se trouvent les épingles à cheveux. Les endroits où les broches dépassent sont imprimés dans la barre. Maintenant, il forent des trous et le poussent simplement sur les montants.

Étant donné que la travée s’avère grande, des support d’une barre (150-150 mm) sont placés sur lesquels une poutre est posée, qui soutiendra les pieds du chevron.

Установка стеллажей и поддонов

Большая стойка высотой 12 метров. Ceci tient compte du surplomb de 1,2 mètre de l’avant. Par consequent, les poutres du Mauerlat et la piste «dépassent» требует au-delà des murs à une telle Distance.

Pour Hearler L’Enlèvement du Toit, Le Mauerlat et la poutre dépassent Le Long du Mur

Au début, il y vait des doutes sur un décalage — le faisceau le plus à droite estuite estrendu à 2,2 Mètrees. Si cet enlèvement est réduit, ce sera mauvais pour les murs et l’apparence se détériorera. Par consequent, il a été décidé de tout laisser tel quel.

Положение шевронов

Шевроны расположены на двух досках с накладками 200 * 50 мм, с шириной 580 мм. Les planches sont abattues avec des clous, en damier (de haut en bas), avec un pas de 200-250 мм. Têtes de clous à droite, à gauche, par pares Deux en haut/en bas à droite, deux en haut/en bas à gauche и т. д.). Nous étendons les épissures des planches de moins de 60 cm, le faisceau résultant est beaucoup plus fiable qu’une barre pleine similaire.

Les chevrons sont posés

Метод фиксации шевронов

De plus, le gâteau d’un toit en pente pour ce cas est le suivant (дю гренье а-ля улица): pare-vapeur, laine de roche 200 мм , вентиляция (латте, контра-латте), изоляция против влажности, туалетные принадлежности. Dans ce cas, il s’agit d’un pural gris foncé.

Un instance de tarte à la toiture pour un toit en pente (c’est généralement standard)

Nous réaliserons l’isolation de l’interieur plus tard, mais pour l’instant, nous posons une мембранный гидрофуг Tyvek Solid (проницаемый à la vapeur) sur le dessus des chevrons.

Nous Posons une мембранный непроницаемый купе-вентилятор и паропроницаемый

Мембрана est posée de bas en haut, fixée avec des agrafes d’une agrafeuse. Le tissu qui est enroulé plus haut va à celui déjà posé de 15 à 20 cm Le Joint est collé avec du ruban adhésif double face (acheté avec la мембрана). Ensuite, sur la мембрана, des bandes sont farcies, sur elles — une caisse pour un toit plié.

Tournage à partir d’one planche 25 * 150 мм

Tout d’abord, un lattage a été realisé à partir d’one planche de 25 * 150 мм с толщиной 150 мм. Après l’installation, en marchant sur le toit, il a été décidé de renforcer la caisse. Pour ce faire, entre les planches déjà posées, nous remplissons des planches de 100 mm de large. Или ремонтное пространство между планками 25 мм.

Lattage de toit de hangar en consequence

Плюс филейная часть нижнего фронтона, вязание крючком для установки дренажной системы… Ils sont tassés de manière inégale, car en raison de la grande longueur du fronton, il a été décidé de faire deux entonnoirs de Réception à une Distance de 2,8 mètres du bord. Pour assurer l’écoulement dans les deux sens, Un Tel Relief a été réalisé.

Вязание крючком rembourrés pour le système de gouttière

Ensuite, vous devez apporter des morceaux de metal (peintures) длиной 12 метров. Ils ne sont pas lourds, mais vous ne pouvez pas les plier, donc le «traineau» disparait. Pour le levage, un «pont» provisoire a été construit reliant le sol et le toit. Les draps ont été soulevés le long.

Lever des bâches le long du pont

Viennent ensuite les travaux de toiture, qui diffèrent selon le type de de materiau de toiture. Dans ce cas, il était nécessaire de résoudre le problème de la dilatation thermique du materiau — l’acier galvanisé (pural) измените важные размеры сеса lorsqu’il est chauffé / refroidi. Pour assurer la liberté d’expansion, il a été décidé de fixer le matériau au lattage derrière le pli avec des pinces mobiles avec une liberté de mouvement de 15-20 mm.

Установка туалетных принадлежностей для совместного дебаута

Совместная косметика для туалета

Après la pose du materiau de toiture, les surplombs sont ourlés et ils ne sont pas différents.

Le toit doit être «à l’esprit» — les surplombs doivent être ourlés, mais au fund, il est déjà prêt

Eh bien, sur la photo ci-dessous, ce qui s’est passé après avoir terminé. Très moderne, élégant et inhabituel.

Maison avec un toit en pente — presque fini

Projets et photos de maisons avec un toit en pente

Comme déjà упоминание, il est difficile de trouver des projets intéressants de bâtiments résidentiels avec un toit en pente. Alors que ces bâtiments sont impopulaires chez nous. Peut-être, juste à case de son excentricité. Этот раздел содержит plusieurs projets ou photos de maisons dejà construites.
