Шуруп нагель по бетону: разновидности и когда используются

Главная  »  Расходные материалы  »

Бетон имеет очень большую плотность, что отвечает требованиям к материалам для возведения стен и перекрытий. На такую стену бывает проблематично повесить полку или другую тяжелую конструкцию. Однако существуют специальные шурупы для бетонных стен и перегородок. Они подходят для разных типов конструкций и просты в использовании.

Содержание

• Нагель по бетону — что это такое
• Преимущества использования
• Разновидности нагелей
• Основные размеры шурупов, которые можно купить в магазинах
• Сверло под нагель по бетону: нужно ли
• Как закрутить нагель в бетон
• Можно ли крепить тяжелые конструкции

Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

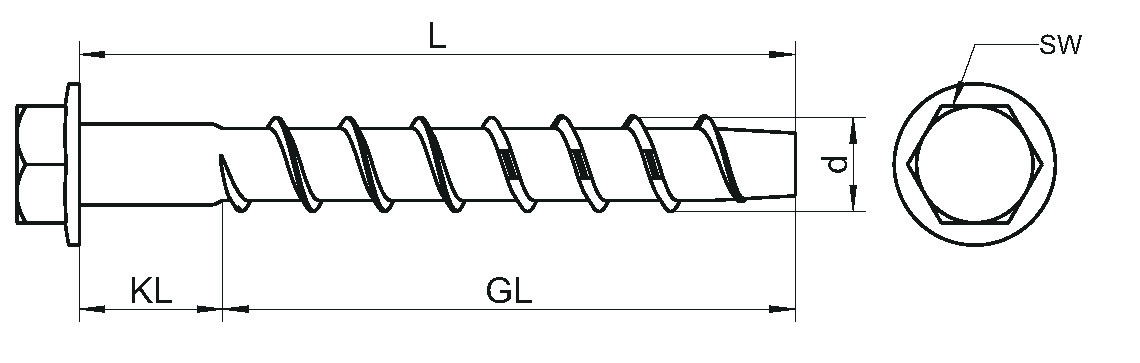

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Преимущества использования

Главное достоинство, по сравнению с другими шурупами по бетону, заключается в том, что его используют без дюбеля. Перед прикручиванием чего-либо к бетонной стене, балке или перегородке необходимо просверлить отверстие диаметром 6 мм, затем в него вкручивается нагель. Плотность бетона не имеет значения. Шуруп можно использовать для плотного или ячеистого бетона. В стены из некоторых видов ячеистого — можно вкручивать саморезы без предварительного рассверливания.

Разновидности нагелей по бетону

Форма головки

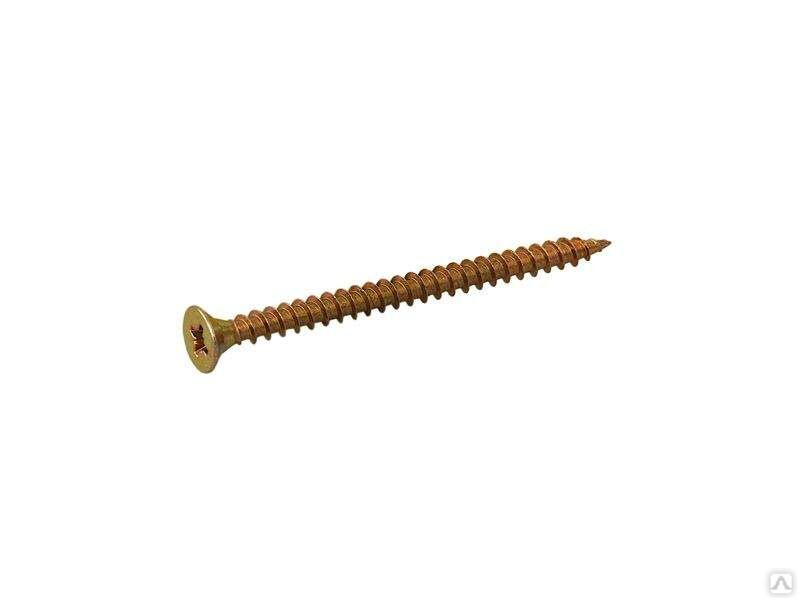

• Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
• Прямоугольные. Имеют форму крюка. Может быть округлого типа.

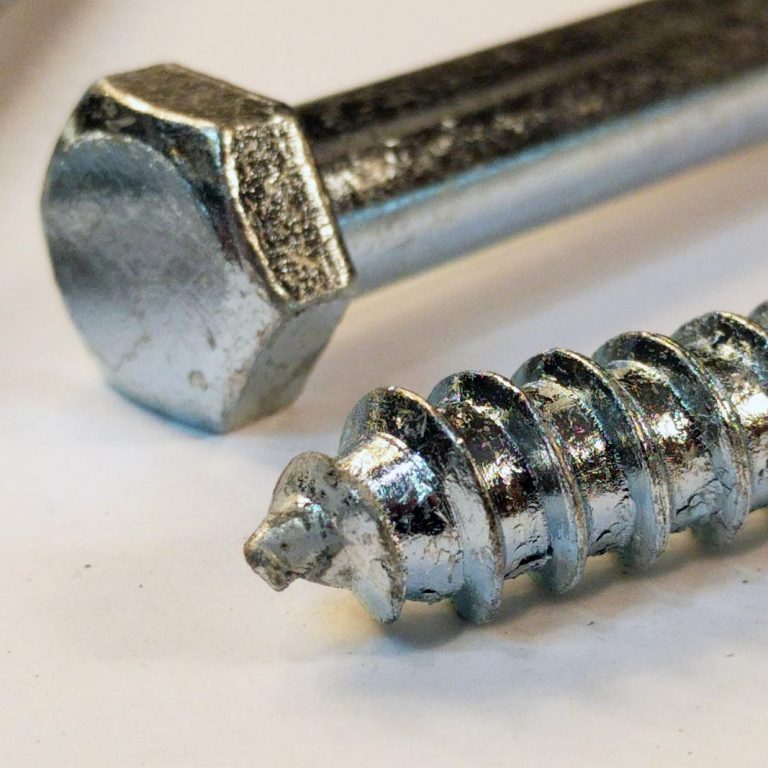

• Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.
• Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

• Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.

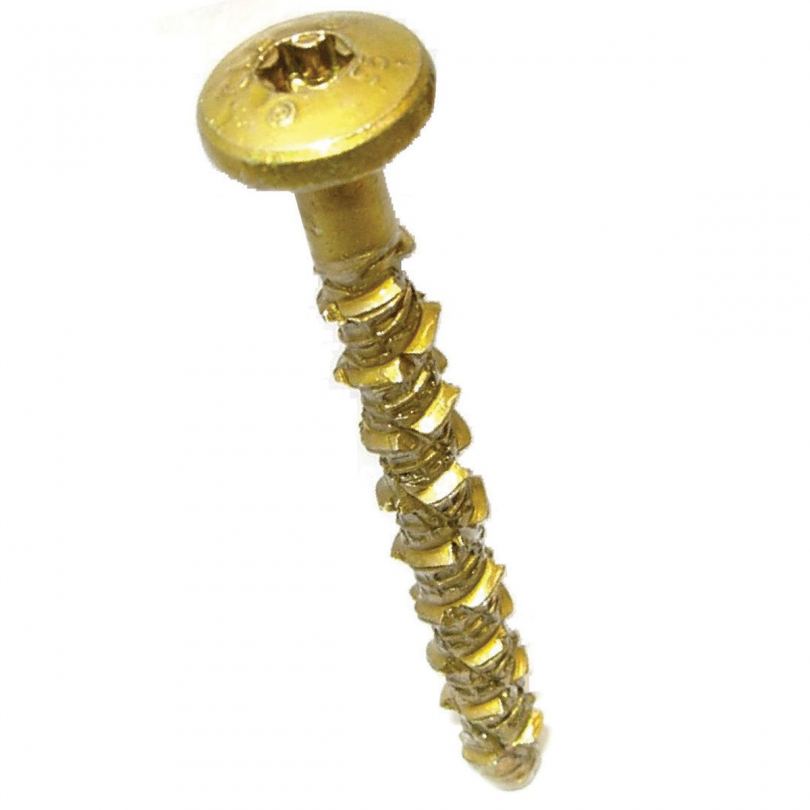

• Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
• Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Основные размеры шурупов, которые можно купить в магазинах

Диаметр нагеля всегда остается одинаковый — 75 мм. Длина рабочей части бывает различной — от 52 до 202 мм с шагом 20 мм, кроме 30 мм промежутка между 150 и 180 мм. Нагели продаются в коробках по 20, 100 и 200 штук. На некоторых строительных сайтах можно заказать от 1000 штук. Между шурупами с разным покрытием разницы в цене нет. Стоимость зависит только от их длины.

Сверло под нагель: нужно ли

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо  специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Как закрутить нагель в бетон

• Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
• Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.
• Глубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины. При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.
• При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
• При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.

Можно ли крепить тяжелые конструкции

Нагель по бетону используют при работе с конструкциями из разных материалов. Его применяют для металлических, пластиковых или деревянных изделий. Также с его помощью крепят алюминиевые и пластиковые окна к бетонным стенам и балкам. Выполненные насечки на рабочей поверхности самореза исключает произвольное выкручивание.

Нагелями крепят алюминиевые профили, дверные коробки, кровли, лестницы, навесы, ограждения, пожарозащитные двери. При выборе длины рабочей части следует учитывать, что шуруп размером 7,5х72 мм выдерживает конструкцию в 10 килограмм. Чтобы закрепить конструкцию весом более 100 килограмм, необходимо использовать нагель не меньше 152 мм. Несущая способность самореза зависит от длины рабочей части. Материал, из которого он изготовлен, позволяет применять его в квартирном ремонте, строительстве и промышленности.

Для бетона нагель является самым надежным креплением. Его невысокая цена и простота в использовании станет отличным помощником в строительстве и ремонте. Минимум инструментов для монтажа и различные типы шурупов упростят ремонт и сделают крепление надежным и крепким.

Вы используете в работе шуруп нагель по бетону?

Популярное

Как пользоваться шурупом по бетону — Как правильно крепить

Установка арматурного стержня в существующий бетон

Арматурный стержень часто используется в новых строительных проектах и ​​проектах реконструкции, таких как замена плит. В некоторых случаях требуется добавление дюбеля в существующий бетон. Вы должны понять основы работы с арматурой на дюбелях, прежде чем переходить к работе с арматурой на дюбелях в существующем бетоне.

Таким образом, в этой статье вы узнаете основы работы с арматурой на дюбелях, цель размещения арматуры на дюбелях в существующем бетоне, планирование мероприятия и процесс.

Что такое арматурные стержни?

Штифты представляют собой короткие стальные стержни, которые строители размещают в смежных стыках бетонной плиты в строительных проектах. Обычно он служит для стабилизации бетонного покрытия, когда строительный проект требует соединения двух плит. Сформированный стык способствует распределению нагрузки.

Арматурный дюбель подпадает под действие ACI 3180-19 «Проектирование железобетона». Особенности требований к арматуре зависят от выполняемой ею функции и нагрузок, которым она подвергается. Например, при установке в глубокие заложения и в сейсмических приложениях применяется теория арматурных стержней.

Арматура обычно состоит из набора ребер, предотвращающих проскальзывание внутри бетонной конструкции. Иногда инженеры предпочитают гладкую арматуру. Гладкая арматура подходит для сценариев, в которых происходит расширение и сжатие бетона из-за частых изменений погоды и влажности.

После того, как инженеры укажут, будет ли арматурный стержень гладким или ребристым, им необходимо выбрать соответствующий материал арматурного стержня.

Арматура из углеродистой стали

Эта арматура общего назначения обеспечивает отличное соотношение цены и прочности на растяжение. Он считается стандартным типом арматуры и подходит практически для любого типа и масштаба проекта, за некоторыми исключениями. Его склонность к коррозии приравнивается к его самой большой слабости. Когда арматура подвергается коррозии после установки, ее расширение может привести к растрескиванию и разрушению бетона, который она поддерживает.

Некоторые производители могут быть обеспокоены эффективностью ржавой арматуры. Как правило, это не вызывает проблем, поскольку и стандарт ASTM для деформированной стальной арматуры (A706), и Руководство по стандартной практике Института арматурной стали для бетона (CRSI) допускают наличие ржавчины. Это при условии, что минимальные размеры и масса арматуры находятся в пределах производственных допусков.

Европейская арматура

В этом типе арматуры используется марганцевая сталь. Это делает продукт чрезвычайно прочным по общему пределу текучести, но не так хорошо, как стандартная арматура из углеродистой стали при изгибе. Европейская арматура обычно обеспечивает более низкую общую стоимость, но в целом воспринимается неблагоприятно для стандартного использования.

Арматура с эпоксидным покрытием

Арматура с эпоксидным покрытием представляет собой арматуру из углеродистой стали с эпоксидным покрытием. Он имеет такую ​​же текстильную прочность, но в сто-тысячу раз более устойчив к коррозии. Это справедливо, если изготовители не повреждают арматуру во время обработки или установки.

Оцинкованная арматура

Оцинкованная арматура обеспечивает примерно в сорок раз большую коррозионную стойкость, чем стандартная арматура из углеродистой стали. Его покрытие гораздо более устойчиво к повреждениям, чем его эпоксидные собратья. Таким образом, оцинкованная арматура подходит для применений, где производители не могут обеспечить деликатное обращение.

Полимер, армированный стекловолокном (GFRP)

Этот вариант композита не допускает изгиба в полевых условиях. Тем не менее, он также не подвергается коррозии. Этот очень дорогой вариант также предлагает очень легкий вес. Таким образом, его использование ограничено специализированными приложениями.

Арматурный стержень из нержавеющей стали

Арматурный стержень из нержавеющей стали является самым дорогим из доступных арматурных стержней и функционально обеспечивает выдающийся набор физических характеристик. Он обладает высокой устойчивостью к коррозии, не имеет покрытия, которое может быть повреждено, а также может выдерживать изгиб в полевых условиях. Высокая стоимость арматуры из нержавеющей стали обычно не позволяет использовать ее в большинстве случаев.

Зачем добавлять арматуру с дюбелями в существующий бетон?

Арматура позволяет правильно распределять тяжелые нагрузки. Например, дорожное покрытие, которое обслуживает большегрузные автомобили, такие как стоянка для грузовиков, может испытывать дополнительные нагрузки на бетонную плиту, повреждая ее. Арматура с дюбелями позволяет бетону распределять нагрузку на соседнюю бетонную плиту. Эти дюбели особенно помогают, когда движение движется от одного конца плиты к началу другого.

Планирование расположения дюбелей

Надлежащее расстояние и выравнивание дюбелей обеспечивают надлежащую передачу нагрузки. Схема арматурного стержня с дюбелями правильно работает только при сбалансированном расстоянии. Штифт всегда следует располагать посередине бетонной поверхности вертикально.

Конкретные указания могут различаться в зависимости от области применения, но, как правило, установщики размещают арматурные стержни на расстоянии 12 дюймов друг от друга. Более близкое размещение дюбелей может привести к перенапряжению бетонных плит и их повреждению. В большинстве проектов модернизации требуется добавление дюбелей в колесные дорожки, чтобы уменьшить количество пазов, которые установки должны прорезать в существующем бетоне.

Правильно расположенные арматурные стержни позволяют бетону изгибаться в соответствии с требованиями. В противном случае бетонные покрытия могут показаться немного жесткими. Это также помогает поддерживать необходимую связь с дорожным покрытием и позволяет нескольким бетонным плитам работать как единое целое для максимальной прочности.

Процесс заделки арматурного стержня в существующий бетон

Сверление арматурного стержня в существующий бетон требует преднамеренных шагов. Хотя точные шаги различаются в зависимости от приложения, общая процедура верна:

• Убедитесь, что запланированные просверленные отверстия соответствуют рекомендациям производителя эпоксидной смолы и требуемому диаметру арматурного стержня.
• Просверлите отверстия сверху или сбоку бетона в зависимости от места планируемой пристройки.
• Убедитесь, что размеры отверстий подходят.
• Осмотрите просверленные отверстия и убедитесь, что в них нет мусора.
• Залейте арматуру в отверстие эпоксидной смолой.
• Залейте новый бетон в соответствии со спецификацией.

Для большой установки строители могут использовать специализированные машины, которые сверлят несколько отверстий одновременно. Для жестких покрытий подрядчики могут отказаться от эпоксидной смолы и нанести смазку на арматурный стержень. Кроме того, подрядчики могут предоставить небольшие дополнительные площади для передвижения.

Новая термоусадочная плита и арматура на дюбелях сдерживают эту усадку. Таким образом, дюбели, размещенные в углах или ближе к концу тротуара, могут привести к образованию трещин.

В качестве последнего шага установщики могут выполнить алмазную шлифовку, чтобы обеспечить ровную поверхность.

В большинстве случаев добавление арматуры с дюбелями в существующий бетон происходит во время проекта расширения. Тем не менее, это также может потребоваться в рамках необходимого ремонта. Независимо от причины, надлежащее планирование, спецификация и исполнение обеспечивают долгосрочный и безопасный строительный проект.

Процедуры нанесения анкерных болтов, дюбелей и арматуры с эпоксидной смолой

Руководство по нанесению эпоксидной смолы

Наиболее важными аспектами при использовании эпоксидных смол являются подготовка поверхности и смешивание материалов. Другие факторы включают правильную технику нанесения и влияние температуры на смешивание, нанесение и отверждение материала.

Информация в технических паспортах отдельных продуктов Prime Resins поможет вам выбрать правильный продукт для конкретного применения. Эти инструкции дополняют эту информацию и содержат более подробные сведения, которые могут помочь как составителям спецификаций, так и специалистам по нанесению.

При правильном использовании эпоксидные смолы являются превосходным продуктом для ремонта и консервации конструкционного бетона; однако есть приложения, в которых подходят другие материалы.  Если вы не уверены, какой продукт выбрать , позвоните своему техническому консультанту или по основному номеру 800-321-7212 .

Эпоксидная смола может использоваться для анкеровки болтов, дюбелей и арматурных стержней, т. е. арматуры, в бетон и кирпичную кладку. Эти системы обладают высокой прочностью сцепления, прочностью на растяжение и сжатие и нечувствительны к влаге после отверждения.

Используйте Prime Bond 3000 или Prime Bond 3100 для приготовления жидкого раствора для горизонтальных работ.

Используйте Prime Bond 3900 LPL для горизонтальных применений, где требуется длительный срок жизнеспособности. №

Используйте Prime Gel 2100 или Prime Gel 2000 для приготовления раствора без провисания для вертикальных и потолочных работ.

Обязательно используйте надлежащие средства индивидуальной защиты, как указано в OSHA или соответствующем органе по охране труда в вашем регионе. Обратитесь к паспорту безопасности конкретного продукта, который вы используете, для получения информации о безопасности, первой помощи и очистке.

A. Размеры отверстия
Кольцевое пространство между анкером и отверстием должно быть как можно меньше, но при этом обеспечивать простоту установки. Рекомендации по глубине заделки:

1- Если основание имеет прочность на сжатие 3000 фунтов на квадратный дюйм и выше или анкерные болты имеют резьбу, минимальная глубина в 10 раз превышает диаметр болта.

2- Если основание имеет прочность на сжатие менее 3000 фунтов на квадратный дюйм или при заливке гладких болтов, минимальная глубина заделки должна быть не менее 15-кратного диаметра болта.

B. Подготовка поверхности
Болты, дюбели или арматура должны быть чистыми, сухими и обезжиренными.
Сухое сверление: пропылесосьте или продуйте отверстие безмасляным сжатым воздухом.
Мокрое сверление: промойте отверстие чистой водой, чтобы удалить остатки бурового раствора. Удалите стоячую воду. Желательно, чтобы отверстия высохли.

C. Смешивание

Для облегчения смешивания и обработки эпоксидная смола и заполнитель должны быть выдержаны до 70°F (21°C). Перемешайте каждый компонент отдельно, соскребая со стенок и дна емкости. Смешайте оба компонента вместе и полностью перемешайте с помощью низкоскоростной дрели со скоростью не более 600 об/мин в течение 2-3 минут. Добавьте чистый, сухой кварцевый песок 30-50 меш, как указано, и тщательно перемешайте.

D. Установка
Для горизонтальных поверхностей допустимы два метода.

1- Залейте эпоксидную смолу в отверстие и вставьте болт, дюбель или арматуру и работайте вверх и вниз. Слегка постучите, чтобы обеспечить полное встраивание.
