Опалубка для армопояса: устройство, технология, монтаж

Содержание

1. Виды опалубки для армопояса
2. Съемная
3. Несъемная
4. Высота армопояса и необходимость его устройства
5. Порядок выполнения монтажа
6. Демонтаж съемной опалубки
7. Полезные советы по монтажу
8. Заключение

Как только закончено строительство стен, неизбежно назревает вопрос – как делается опалубка для армопояса? Дело в том, что каждый объект, построенных из любых материалов, испытывает достаточно сильные нагрузочные воздействия – от проседаний почвенного состава и климатических условий до веса кровли. С помощью бетонного армированного пояса постройка укрепляется, сохраняются ее геометрические формы, стены защищаются от искривлений, давление плит перекрытий распределяется равномерно. Армопояс представляет собой жесткую каркасную конструкцию из стальных прутьев и бетона. Если сборка опалубочной системы для фундаментного основания особых сложностей не вызывает, то смонтировать такую конструкцию на определенной высоте порой затруднительно. Укрепленная на несущих стенах, опалубка должна выдержать создаваемое бетонным раствором давление и не нарушить заданные формы.

Виды опалубки для армопояса

Опалубка на армопояс своими руками может выполняться различными способами. Чаще всего пользуются одним из основных вариантов – съемным либо несъемным. Формы монтируются из различных материалов.

Съемная

Когда покупка готовых блочных элементов для устройства опалубочной конструкции не запланирована, конструкцию лучше всего собрать из пиломатериала.

Такая опалубка разбирается, как только армопояс наберет достаточный показатель прочности, и используется на другом рабочем участке.

Переставная система дает возможность экономить финансовые средства. Правда, устройство армопояса с армированием и такой опалубкой считается процессом трудоемким, требует аккуратных действий и максимальной внимательности.

Несъемная

Самая простая технология. Единственный ее недостаток связан с увеличением финансовых затрат, потому что опалубочные формы применятся один раз и останутся в армированном слое навсегда. Монтаж такой опалубки для армопояса выполняется из готовых пенополистирольных блоков, и вся сложность задачи заключается только в правильности установки.

Опалубочные блоки из такого материала выполняют функцию дополнительного утеплительного слоя, ведь железобетонная конструкция представляет собой мостик холода.

Блочный материал изготавливается по разным размерам, и приобрести необходимые элементы легко. Сборка выполняется просто, посредством специальных креплений, разработанных по принципу «шип-паз».

Высота армопояса и необходимость его устройства

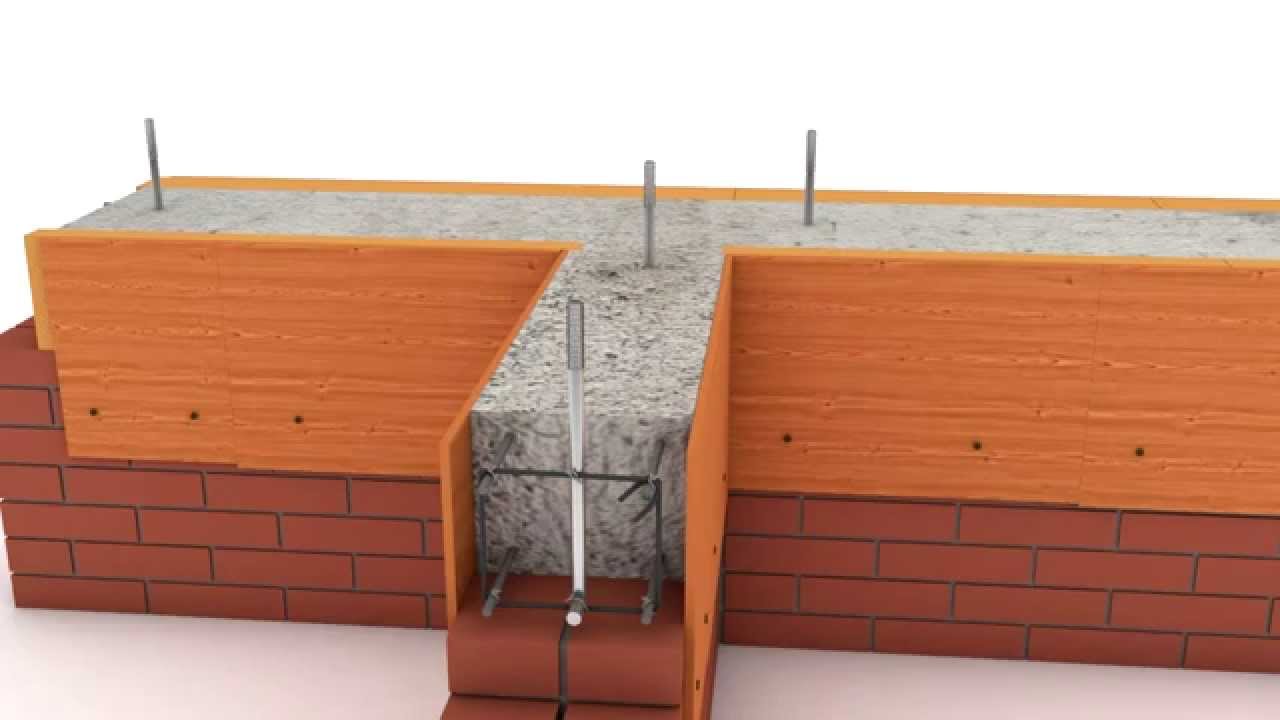

Стандартный вариант армированного пояса по высоте достигает тридцати сантиметров, значение ширины принимается по толщине возведенных стен или фундаментных оснований.

Опалубку изготавливают из строганной доски, насквозь пришиваемой я внутренней стороны гвоздями. Для соединения щитов используют бруски либо обрезки досок.

Основное предназначение армопояса – укрепление объекта, возведенного из материалов, не в полной мере обеспечивающих необходимый показатель жесткости.

Заливают армированный пояс в определенных случаях:

• строительство ведется по мелкозаглубленному фундаментному основанию;
• при возведении сооружения на уклонном участке;
• когда в непосредственной близости от объекта находятся овраги или водоемы;
• при определенных особенностях почвенного состава;
• на объектах, строящихся в сейсмически опасных регионах.

Порядок выполнения монтажа

Опалубка под армопояс должна выполняться из материалов, отвечающих определенным требованиям по прочности, жесткости, влагонепроницаемости. Кроме того, применяемый материал должен обеспечивать простоту установки и разборки и возможность его использования в последующих работах. Еще одно немаловажное условие – приемлемая стоимость.

Считается, что собирать опалубку возможно из любых доступных материалов, параметры которых соответствуют размерам стен, объему заливаемого раствора и конструкции объекта. Как правило, строители предпочитают использовать:

• листовой металл – отличается прочностью и продолжительным эксплуатационным периодом, применяется для установки съемных опалубок, придает бетону любые формы;

• алюминий – легкий материал, не нуждающийся в особом уходе, не поддающийся образованиям коррозии. Правда, стоит достаточно дорого, и в процессе монтажа могут возникать определенные технические сложности;
• древесный материал – легко поддается обработке, отличается доступной ценой. Но он подвержен воздействию влажной среды и считается не самым прочным;
• пластик – может использоваться в качестве самостоятельных щитов или в виде стеклотканевой вспомогательной прокладки;
• комбинированная опалубка – каркасная основа выполняется из металла, в которую устанавливаются пластиковые либо деревянные щиты.

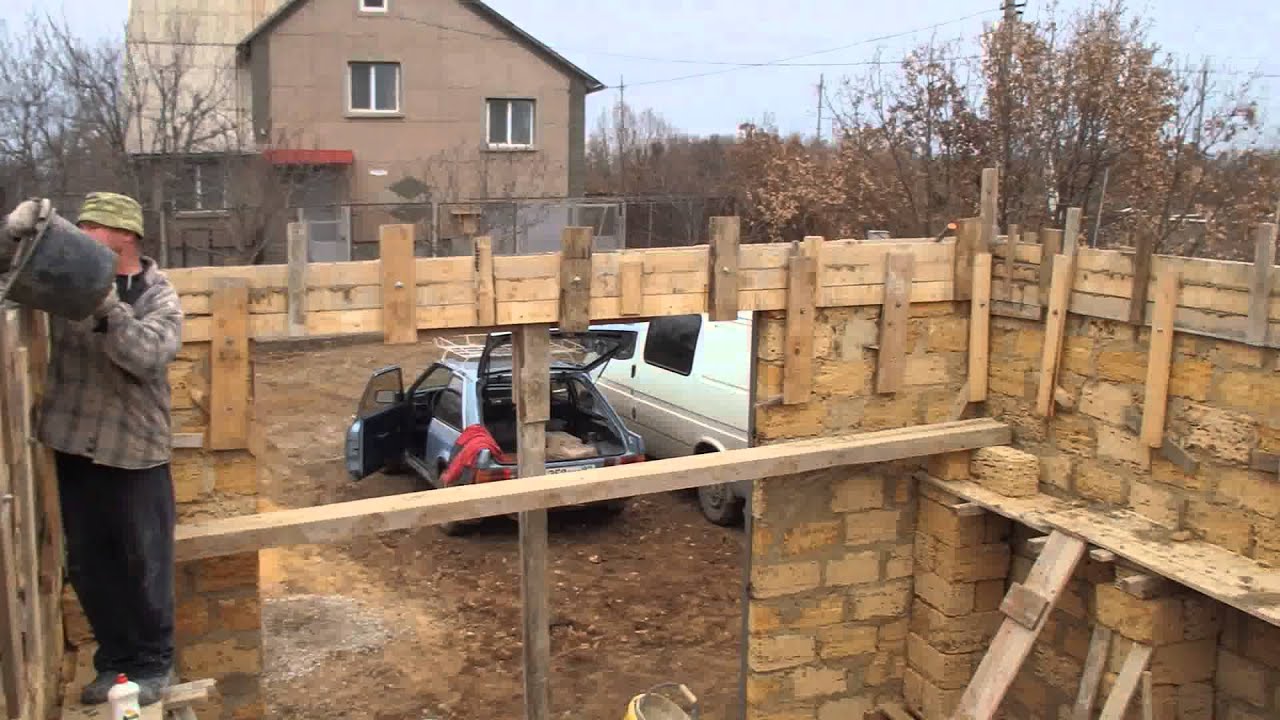

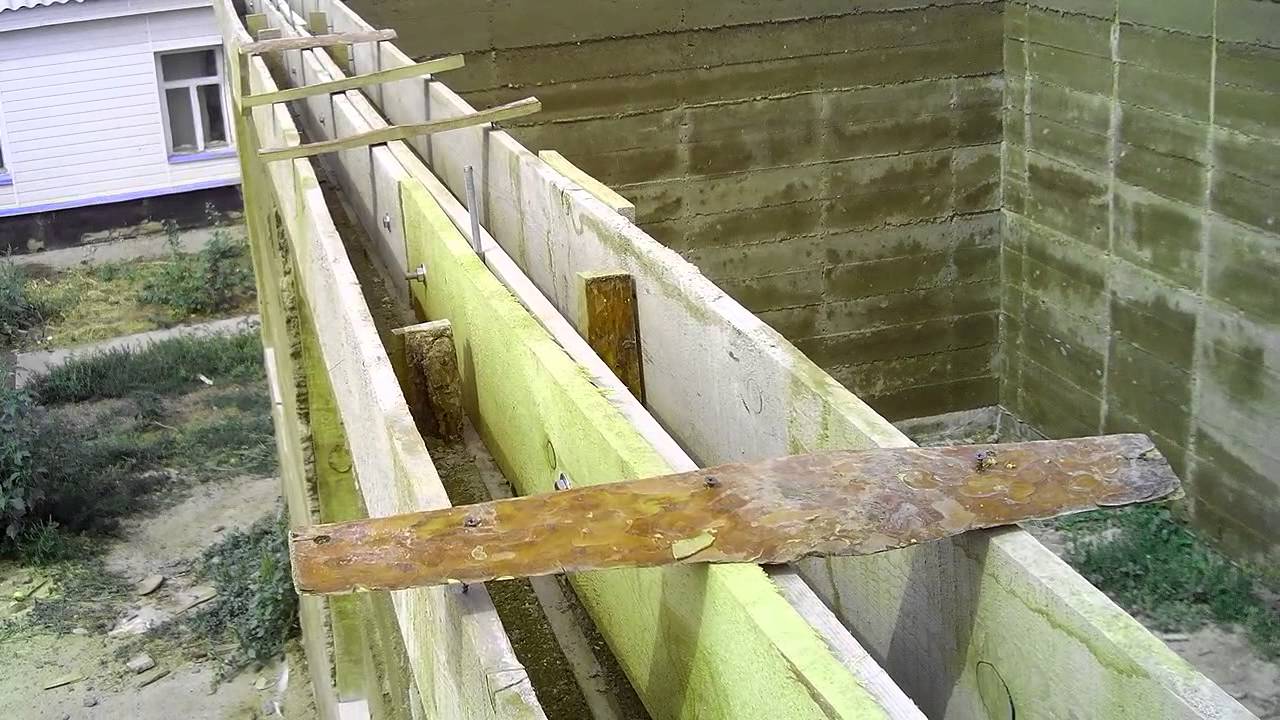

Итак, как устанавливается опалубка для армопояса своими руками?

Строители рекомендуют использовать доски, ширина которых составляет 200 – 250 мм, толщина – 2.5 – 4 см. Чтобы защитить древесину от влаги и не допустить ее деформирования, предварительно просушенные доски следует обработать гудроном, олифой либо краской.

В первую очередь готовятся щиты, высота их должна достигать сорока – пятидесяти сантиметров. Соединительные бруски набиваются с шагом в 0.

Длина используемых гвоздей должна быть на три пять сантиметров больше общей толщины доски и бруса.

Последовательность дальнейших действий – вопрос спорный. Так как каркасная основа должна быть цельной, многие рекомендуют сначала смонтировать именно ее, и только после этого устанавливать опалубочную систему.

Алгоритм действий следующий:

• на поверхности несущих стен выполняется разметка. С учетом толщины стен такую линию наносят в пяти – пятнадцати сантиметрах от их верхнего края;
• готовятся к установке деревянные щиты. Если имеются щели, их следует заделать рейками либо паклей, внутренние поверхности обтянуть полиэтиленовой пленкой, чтобы создать дополнительную защиту от воздействия воды;
• опалубка крепится к стене одним из нескольких способов. Наиболее простым считается просверливание сквозных отверстий под дюбель-гвозди. Но такой вариант лучше всего подойдет для стен из прочного материала, пенобетонные блоки придется сверлить насквозь и устанавливать стяжки;
• верхняя кромка щитового ряда выравнивается, дополнительно укрепляется брусками. К арматурному каркасу приваривают закладные элементы, чтобы крепить детали кровли. Стяжка верхних краев устанавливается над нижним креплением с шагом в пятьдесят – шестьдесят сантиметров. На этом установка опалубки для армопояса под мауэрлат закончена;
• в подготовленную форму заливается бетонный раствор. Выполняется это вручную, либо бетон подается на площадку прямо с завода;
• залитая масса укрывается полиэтиленом.

Демонтаж съемной опалубки

Разбирается опалубочная конструкция после того, когда залитый бетонный раствор затвердеет. Сложностей в такой работе нет. В первую очередь извлекаются стяжки, после чего опалубку можно разбирать по элементам.

Почистив и просушив щиты, их можно задействовать на других рабочих местах.

Полезные советы по монтажу

Как сделать надежную опалубку на армопояс?

Чтобы во время бетонирования не возникли внезапные сложности, необходимо учесть ряд особенностей, присущих работе с древесным материалом.

Армопояс получится ровным и надежным, если соблюдены общепринятые правила:

• перед монтажом опалубки стены выравниваются, очищаются от остатков застывшего раствора;
• при сборке необходимо контролировать вертикальное расположение щитов и направляющих элементов;
• для выполнения работ подбирается надежный и крепкий материал;

• чтобы доски не прогибались и не разрывались, крепления рекомендуется устанавливать с небольшим интервалом;
• щелевые участки между досками тщательно заделываются.

Заключение

Встречаются ситуации, когда устройство армированного пояса считается работой обязательной. Конструкция считается укрепляющей, повышает уровень прочности объекта. Лучшими решениями для обустройства опалубки являются пенополистирольные блочные элементы или пиломатериал.

Опалубка для армопояса своими руками

Вопрос о том, как сделать опалубку для армопояса, неизбежно возникает у застройщиков после того, как заканчивается возведение стен здания. Любое строение из бруса, кирпича и блоков испытывает весьма сильные нагрузки. На здание воздействуют сезонные подвижки грунта, проседание почвы, сырость и вес крыши. Бетонный армопояс укрепляет постройку, сохраняя ее геометрию, предотвращая искривление стен и обеспечивая равномерное распределение давления плиты перекрытия. Армирующий пояс представляет собой жесткий объемный стальной каркас и бетон, в котором заключена эта конструкция. Если обустройство опалубки для фундамента не представляет особой сложности, то чтобы собрать такое сооружение на высоте, нужно найти грамотные строительные решения. Закрепленная на стенах опалубка для армопояса должна не только выдерживать давление жидкого бетона, но и прочно держаться стене. Кроме того, лишенные опоры щиты нужно плотно закреплять, чтобы не произошла протечка раствора.

Содержание

• 1 Выбор материала для опалубки
• 2 Монтаж опалубки для армопояса
• 3 Рекомендации по монтажу деревянной опалубки

Выбор материала для опалубки

Опалубкой называется инженерное сооружение, предназначенное для удержания и придания бетону заданной конфигурации.

Основные требования к этой конструкции следующие:

• прочность;
• жесткость;
• водонепроницаемость;
• простота сборки и демонтажа;
• возможность повторного использования;
• доступная стоимость.

Собирать опалубку можно практически из всех доступных материалов. Выбор зависит от таких параметров, как высота и ширина стены, объем заливаемого бетона и планируемая конструкция здания.

Опалубку для армопояса можно изготавливать из таких материалов:

1. Листовая сталь. Прокат обладает высокой прочностью и долговечностью. Используется исключительно для создания съемных сооружений. Из листовой стали делают опалубку прямой и криволинейной формы.
2. Алюминий. Этот металл очень удобен в работе, потому что имеет небольшой вес. Не требует особого ухода, так как невосприимчив к коррозии. Недостатком является довольно высокая стоимость и сложность в проведении ремонта.
3. Древесина. В строительстве используются доски, брус и прессованный материал — фанера, ДСП, ОСП. Древесные изделия отличаются легкостью и простотой в работе. Существенным минусом является их низкая прочность и неустойчивость к влаге.
4. Пластик. Полимерные композиты используются самостоятельно как щиты или в качестве вспомогательной прокладки в виде стеклоткани.
5. Комбинированные устройства. Представляют собой каркас и направляющие из стали, в которые вставляются щиты из пластика или древесины.

По порядку оборота опалубки бывают съемными и разовыми. Конструкции первого типа после застывания бетона снимаются. Впоследствии они утилизируются или используются снова. Одноразовые сооружения после отвердения раствора не снимаются, становясь частью стены. Как правило, материалом для них служат пенопласт, кирпич или газобетонные блоки. Наиболее часто используются доски, которые совмещают в себе достаточную прочность и доступную цену.

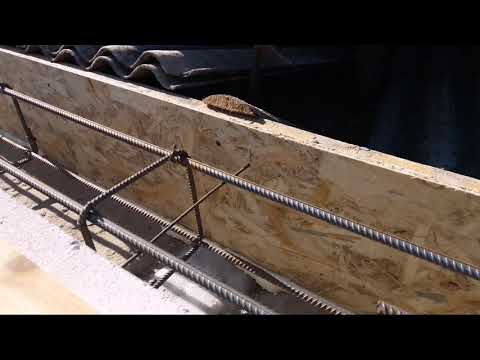

Монтаж опалубки для армопояса

Для этой цели целесообразно использовать струганную обрезную доску шириной 20-25 см и толщиной 25-40 мм. Параметры материала зависят от ширины и высоты армопояса. Для того чтобы предотвратить намокание и деформацию древесины, она обрабатывается краской, олифой или разогретым гудроном. Перед этим доски нужно тщательно просушить, чтобы они хорошо впитали в себя гидроизоляционное средство.

Перед началом монтажа доски собираются в щиты. Как правило, их высота составляет 40-50 см. Скрепление планок осуществляется с помощью брусков или некондиционных обрезков. Бруски прибиваются с интервалом 60-80 см. Если доска толстая, то его можно увеличить до 100 см.

Собирать щиты можно с помощью гвоздей и саморезов.

Существуют разные взгляды и подходы к последовательности, в которой проводится монтаж каркаса и установка опалубки. Поскольку каркас должен представлять собой цельную конструкцию, то сначала целесообразно собрать его. Укладывать секциями в тесную опалубку, ровнять и приваривать довольно неудобно. Именно поэтому сначала лучше собрать каркас из арматуры, а потом заняться установкой опалубки.

Монтаж щитов на стену проводится в такой последовательности:

1. На несущую поверхность наносится разметка. В зависимости от толщины стены эта линия проходит на расстоянии 5-15 см от ее верха.
2. Щиты готовятся к установке. Щели между досками заделываются паклей или планками. Внутренняя поверхность обшивается плотным полиэтиленом. Это позволит сберечь древесину от намокания, избежать снижения качества раствора и его вытекания в щели.

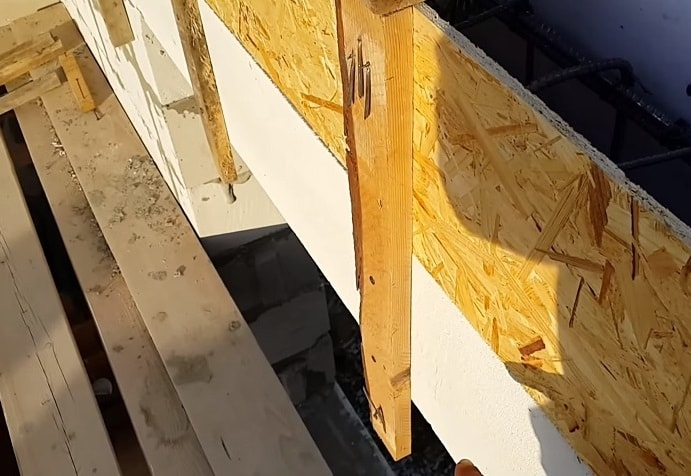

3. Проводится крепление опалубки к стенам. Это может быть сделано несколькими способами. Самым простым является вариант, когда щиты прикладываются к стене, просверливаются насквозь и крепятся к ней дюбель-гвоздями. Однако такое решение подходит только для такого прочного материала, как красный кирпич. Блоки из пенобетона нужно просверливать насквозь и стягивать щиты стальными стяжками на резьбе или сваркой.
4. Верхние кромки щитов выравниваются и укрепляются деревянными брусками. Для крепления каждого вполне достаточно четырех гвоздей. К арматуре привариваются закладные для крепления деталей крыши. Верхние стяжки устанавливаются над нижними крепежами. Оптимальное расстояние между ними — 50-60 см.
5. Проводится заливка бетона в опалубку. Это можно сделать вручную с помощью ведер или вызвать специалистов с бетононасосом, которые выполнят заливку быстро и качественно.
6. Залитый бетон накрывается целлофаном и оставляется в покое на несколько дней. Как только он наберет прочность, целлофан и опалубка снимаются. Стальные фрагменты, которые остались в бетоне, можно срезать болгаркой.

Снятые щиты разбираются и укладываются на хранение. При демонтаже опалубки хорошо чувствуется разница между саморезами и гвоздями. Саморезы извлекаются легко и быстро с помощью аккумуляторного шуруповерта. С гвоздями придется повозиться.

Рекомендации по монтажу деревянной опалубки

Для предотвращения осложнений в процессе заливки бетона необходимо учитывать ряд нюансов при работе с древесиной.

Чтобы получить ровный и прочный армопояс, нужно придерживаться таких правил:

• перед началом монтажа армопояса необходимо выровнять стены, очистив их от остатков раствора;
• контролировать вертикаль направляющих и щитов;
• использовать в работе только крепкий, ровный и надежный материал для опалубки;
• чтобы избежать прогиба и разрыва досок, делать крепления как можно чаще;
• щели между опалубкой и стеной нужно заделывать паклей, глиной или стартовой шпаклевкой.

Выполнение этих правил позволит сделать качественный армопояс собственными силами.
