1. Зачем нужен мауэрлат?
2. Как крепить мауэрлат к стене: проверенные способы
3. Крепление мауэрлата проволочный способом
4. Крепление мауэрлата с помощью анкеров и армпояса
5. Крепление стропил к мауэрлату

Основной стройматериал для изготовления мауэрлата — брусья сосновых или хвойных пород деревьев: 15х15, 15х10 или 8х18 см. Редко для укладки мауэрлата используют бревна, которые очищают от коры и обрезают с одной стороны — для максимально плотного контакта с поверхностью стены. Также для создания мауэрлата иногда используют стальные балки — двутавр или швеллер.

Зачем нужен мауэрлат?

Мауэрлат является фундаментом строящейся крыши, через который переносится вес кровли на стены домостроения. Еще одно предназначение этого кровельного элемента — прикрепление конструкции кровли к стенам дома.

Нижняя часть мауэрлатных брусьев гидроизолируется с помощью рубероида или любого гибкого стройматериала, непроницаемого для влаги. Это делается, чтобы предотвратить гниение и разрушение деревянных деталей. Мауэрлат в строительстве применяется не всегда. Например, без мауэрлата возможно строительство каркасных, бревенчатых брусовых домов из дерева. У таких деревянных домостроений функции мауэрлата выполняет брус на самом верху или верхние бревна. Рекомендуемые размеры брусьев мауэрлата — не менее 10х10 см. Оптимальным является сечение 15х15, 10х15 см.

Предварительно дерево обрабатывается спецантисептиком, защищающим от гнили и насекомых. Лучшим из вариантов монтажа мауэрлата на стенки считается размещение сплошных брусьев на весь периметр крыши. В одно целое брусья соединяются с помощью соединения «прямой замок». Размеры этого соединения устанавливаются размерами брусьев.

Замок обязательно скрепляется гвоздями, что позволяет получить элементы, соединенные в жесткую единую систему. Бруски располагаются максимально близко к внутренней стороне кладки так, чтобы до наружной стороны стены было, на всем ее протяжении, одинаковое расстояние — не меньше 5 сантиметров. Часто у наружного края стены делается спецвыступ – кирпичный надстроенный парапет, в него затем будет упираться брус мауэрлата.

Важно: можно осуществлять крепление мауэрлата сегментировано – только, непосредственно, под ноги стропил.

Как крепить мауэрлат к стене: проверенные способы

Крепление к верхним частям стен мауэрлатных брусьев должно отвечать двум основным требованиям – оно должно быть прочным и полностью неподвижным. Чаще всего для его крепления используются два способа монтажа:

• закрепление при помощи металлической проволоки;
• закрепление анкерами или стальных шпилек, которые вмурованы, предварительно, в армпояс, возведенный под мауэрлатом.

Это тоже важно знать:  Использование кровельных сэндвич панелей

Крепление мауэрлата проволочный способом

Этот способ крепления мауэрлата является самым простым. Фиксация выполняется стальной толстой проволокой. Иногда для такого крепления используют стропилины: их соединяют с вмурованной в кладку стальной арматурой с помощью скрутки из проволоки. Таким образом достигается плотное прилегание кровельной основы к стенкам. Крепление мауэрлата таким способом целесообразно только когда другие варианты крепления невозможны по определенным причинам.

Классический вариант крепления проволокой выполняется следующим образом:

1. Отрезки проволоки располагают за 4 или 5 рядов до завершения стеновой кладки. Они размещаются шагом, 60-70 см друг от друга. Отрезки делают такой длины, чтобы более длинные части отрезков до 30 см выступали выше верхней границы стены.
2. Если у здания стены оштукатуривают наружные части отрезков — проволоки заделывают в раствор.
3. Когда раствор застывает и становится достаточно прочным – концы проволоки поверх мауэрлатного бруска скручиваются и прижимают деревянные элементы к стенке.

Крепление мауэрлата с помощью анкеров и армпояса

Если на стенках дома обустраивается армированный пояс, предварительно в него производится укладка элементов крепежа мауэрлата. Возведение армпояса не только способствует укреплению всех стен здания, но и дополнительно позволяет выровнять верхний часть стен по горизонтали, являясь, одновременно, одним из важнейших элементов, обеспечивающих жесткость всей конструкции домостроения. При возведении дома из вспененных стройматериалов (например, из блоков газбетона) возведение армпояса становится обязательным, так как такие блоки чрезмерно мягкие, и не рассчитаны на установку в них каких-либо креплений, например, анкерных. Самым приемлемым вариантом обустройства армпояса на стене из газобетона считается использование блоков в форме английской буквы U. Монтаж таких элементов производится так, чтобы на всем протяжении наружных стенок дома образовался сплошной желоб. В блоках по углам здания выполняется пропил так, чтобы в U-образных стенках не было промежутков. Далее производится армирование каркаса. Чаще всего используется 1,2 см арматура, перевязываемая поперек 0,6 сантиметровыми перемычками. Она укладывается в U-образный желоб, который затем бетонируется. Заливку осуществляют вкруговую — в один заход, чтоб иметь цельную монолитную конструкцию. Перед заливкой бетоном и после установки армпояса в желоб, с помощью металлической проволоки к арматуре привязываются резьбовые анкера. Нужно проследить, чтобы анкера были закреплены строго в вертикальном положении, предельно ровно, и располагались на одной линии. Количество анкеров должно быть равным или превышать количество стропил. Обязательно нужно предварительно рассчитать места размещения анкеров и места соединения стропил, чтобы они не совпадали на мауэрлате.

Это тоже важно знать:  Проводим монтаж кровельных сэндвич панелей

После застывания бетона анкера очень прочно закрепляются в армпоясе и привязываются к арматурному каркасу железобетонной конструкции. Такое крепление — одно из самых крепких и жестких из всех существующих. После застывания получившейся конструкции армпояса на стенки укладываются брусья мауэрлата с отверстиями, просверленными в местах, где будут продеты анкера, одевают на анкер брусок и прикрепляют его к стенке двумя гайками с шайбой, закручиваемыми на анкер.

Важно: иногда на кирпичных стенах армопояс заменяется установкой 40 сантиметровых монолитных подушек из бетона.

Крепление стропил к мауэрлату

После завершения всех работ, связанных с монтажом мауэрлата к стенкам домостроения, возможно перейти к креплению стропилин. Исходя из типа стропильной системы и типа самих стропилин, а также от задач, которые должен решать соединительный узел, крепление бывает 2 типов:

• жесткое;
• шарнирное.

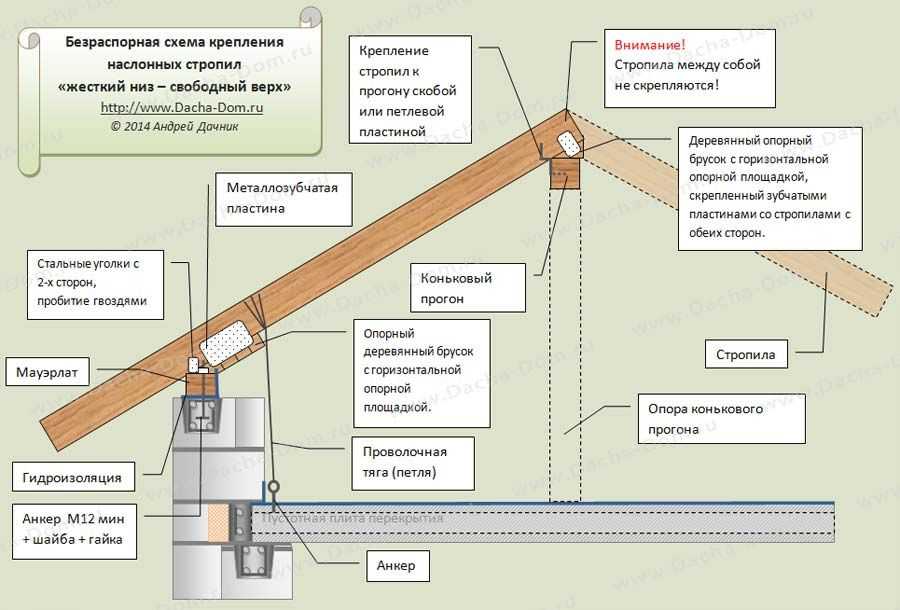

Последнее крепление предоставляет определенную степень движения деталей кровельной конструкции. Жесткое прикрепление стропилин к мауэрлату исключает возможность смещения или поворот деталей. Скользящее соединение допускает смещение или поворот стропильных ног относительно брусьев мауэрлата. Такой тип сопряжения позволяет нивелировать последствия возможной усадки дома и теплового расширения древесины, тем самым упреждая повреждение и возможное разрушение конструкции в результате действия сильных нагрузок на капитальные стенки. При монтаже жесткого сопряжения используют:

1. Уголки из металла.
2. Гвозди.
3. Прибиваемые к стропилинам опорные бруски.

Опорный брусья под стропилину подбивают так, чтобы получить жесткую опору ноги стропила на мауэрлат. Длина опорного бруска может быть до 1 метра.

Соблюдение вышеуказанных рекомендаций позволит предотвратить перпендикулярные движения относительно центральной оси мауэрлатных брусьев. Для предотвращения смещения стропилин вдоль оси брусьев мауэрлата в параллельном направлении используются уголки из стали и гвозди. Последние вбиваются под углом с противоположных сторон, чтобы гвозди вошли внутрь бруса скрещенными. Еще один, 3 гвоздь, вбивается сверху через стропило в мауэрлат вертикально.

Важно: правильно выбрать требующееся именно для вашего проекта дома подходящее крепление стропил к мауэрлату.

Крепление мауэрлата к газобетону на стене без армопояса

При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно. Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

•  Функциональное назначение мауэрлата
• Способы крепления
• Использование проволоки для крепления бруса
• Фиксация при помощи шпилек
• Химический анкер
• Механический анкер (анкерный болт)

 Функциональное назначение мауэрлата

Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

• Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
• Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

• стальная проволока;
• анкерный крепеж, вмонтированный в кладку;
• специальные химические анкера;
• стальные шпильки.

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Для связывания отдельных частей мауэрлата в единую конструкцию используется косой прируб с последующим скреплением гвоздями, винтами или болтами. Для усиления угловых частей конструкции применяются стальные пластины и скобы.

Использование проволоки для крепления бруса

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен. Проволоку нужно заложить в кадку стен при выполнении нескольких последних рядов. При этом придерживаются такой последовательности действий:

1. Во время укладки газобетонных блоков за два или три ряда до окончания кладки стен между элементами закладывается стальная проволока сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
2. При этом в кладку заводится средняя часть крепежа. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обкрутить вокруг укладываемого бруса.
3. Количество используемых проволок должно быть равно числу устанавливаемых стропил.

Фиксация при помощи шпилек

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально лёгкими и не передавать значительные нагрузки на  остальные конструктивные части здания.

Данная методика как нельзя лучше подходит в том случае, когда обустроить армопояс не получается. В такой ситуации сам брус будет выполнять функции армирующего пояса. Этот способ вызывает довольно спорные отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надёжность и устойчивость крыши.

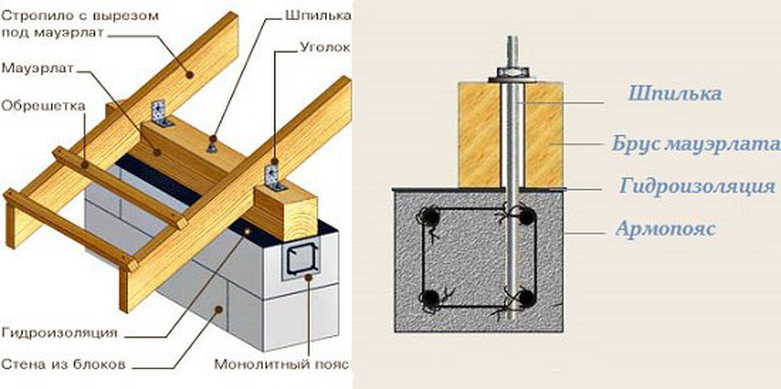

Для фиксации бруса к газобетону вам понадобятся следующие элементы:

• шпильки маркировки СРТ-12, называемые «ласточкин хвост»;
• деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

1. В стенах из газоблока сверлим отверстия с шагом 100-150 см.
2. В отверстия вставляем шпильки и фиксируем при помощи цементного молочка или безусадочного раствора.
3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывается два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может поступать из стен.
4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего под шпильки диаметра.
5. Затем брус насаживается на шпильки поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
6. После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются коваными стальными скобами.
7. Теперь можно приступать к монтажу стропильной системы.

Если же шпильки будут монтироваться в армопояс, то работу ведём так:

1. До начала заливки армопояса в него помещаются шпильки с шагом не более 100 см.
2. Они крепятся с помощью вязальной проволоки к арматурному каркасу пояса. Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
3. Проверяется точность установки шпилек по горизонтали и вертикали.
4. В опалубку армопояса заливается бетон.
5. После его застывания подготовленный брус надевается отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер. По сути, это клей с высокими склеивающими характеристиками, который изготавливается на базе синтетической полимерной смолы.

Важно: в отличие от других крепёжных элементов жидкий дюбель не создаёт в материале напряжения распирания, что особенно опасно для хрупкого газобетона на краях стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и распирании дюбеля из полимеров, химический анкер фиксируется за счёт того, что клей проникает в поры газобетона на значительную глубину и прочно закрепляет стержень в стене.

Установка химического анкера выполняется в такой последовательности:

1. Сначала сверлится отверстие по анкер. Однако его размер должен быть чуть больше, чем для обычного анкерного болта.
2. При помощи специального ёршика или сжатого воздуха из канала удаляется пыль, мусор и крошки металла.
3. В подготовленное в стене отверстие заливается специальный химический клеящий состав.
4. После этого туда вставляется стальной стержень – резьбовая шпилька М 12-14. Также для этих целей можно взять обрезок арматуры подходящего диаметра.
5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающего воздуха составляет примерно 20°С.
6. После застывания химического состава стержень надёжно фиксируется в стене. Причём прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

• Продолжительность службы такого крепежа составляет более 50 лет.
• Такой способ фиксации можно использовать на краю стен, не боясь, что она может расколоться.
• Крепёж обладает достаточно высокой химической стойкостью.
• Крепление разрешено выполнять на влажном материале, то есть монтаж можно вести даже в дождливую погоду.
• Работы по установке мауэрлата и обустройству крыши можно выполнять без использования армированного пояса, поскольку химический анкер намного прочнее фиксируется в хрупком материале, чем механический дюбель.
• Данный метод идеально подходит для работы с газобетоном.
• Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглублять на 2-3 ряда кладки.

Единственный недостаток данного способа фиксации состоит в том, что со стержнем, прикреплённым на жидкий дюбель, нельзя выполнять сварочные работы, поскольку от нагревания полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространённый способ фиксации бруса к стенам

Это довольно распространённый способ фиксации бруса к стенам. Анкерный болт состоит из следующих частей:

• внешняя распорная часть;
• внутренний стержень с резьбой.

Фиксация происходит за счёт того, что в момент накручивания гайки на стержень распорная конструкция деформируется таким образом, что надёжно фиксирует изделие в просверленном в стене отверстии.

Работы по монтажу механического анкера выполняют в таком порядке:

1. По периметру стен укладывается подготовленный брус.
