Крепление мауэрлата к кирпичной стене без армопояса

Существует 2 типа крепления мауэрлата:
1й принимает на себя распорные нагрузки, при это Вам необходимо делать армопояс. Как делается данная конструкция, Вы можете посмотреть в предыдущей инструкции.
2й не принимает на себя распорные нагрузки, при этом крепление мауэрлата делаем к кирпичной стене, к керамзитоблокам блокам и так далее, то есть почти к любому материалу. Именно как делается данный способ мы, и объясним в данной статье, а также в верху Вы можете посмотреть наглядно, как выглядит данный узел.

Важно знать:

Крепление мауэрлата к кирпичной стене без армопояса или к любому другому материалу можно делать только при 2х условиях:
1. На мауэрлат не должны передаваться распорные нагрузки. Чтобы они не предавались, делаются определенные крепления стропила к коньку и к мауэрлату, как они делаются, смотрите предыдущею инструкцию. Если Вы сделаете не правильные узлы, то будут очень плохие последствия.
2. Как правило нераспорную кровлю делают если она до 150м2 и нет сильных ветровых нагрузок.
Если выше перечисленные 2 пункта соблюдены, то переходим к инструкции крепления.

Инструкция: Крепления мауэрлата к кирпичной стене без армопояса

При данном методе мауэрлат не требует жесткого закрепления к стене, он более дешев в изготовление и прост. Крепление мауэрлата делается без армопояса к кирпичной стене, керамзитоблокам и другим материалам. Способов крепления много, такие как с помощью скоб, анкеров, проволочных скруток и так далее.
Приведем популярный пример крепления к кирпичной стене:
1 – Изготовите деревянные пробки размером с кирпич и обработайте их битумным праймером.
2 – Установите деревянные пробки с внутренней части стены на расстояние друг от друга от 500мм-700мм.
3 – Уложите гидроизоляцию (между стеной и мауэрлатом)
4 – Устанавливать мауэрлат необходимо ближе к внутренней стене.
5 – закрепляем мауэрлат с помощью скоб (одна сторона крепится в мауэрлат, а другая в пробку).
Закрепляем с помощью скоб
6 – С краю стены желательно сделать небольшой выступ.
Более подробно вы можете посмотреть выше в 3D модели.

Подведем итог:

В крепление мауэрлата к кирпичной стене без армопояса нет нечего сложного, но не забывайте, что на нее не должны передаваться распорные нагрузки, а это достигается правильной сборки узлов крепления стропила к мауэрлату и к коньку (смотрите в предыдущее инструкции).
У данного способа есть существенные ограничения и недостатки: кровля должна быть до 150м2, а также при этом вся конструкция будет статически не устойчива и очень слаба к ветровым нагрузкам. У нее есть также и преимущества: она более легка в изготовление, а также на порядок дешевле, чем кровля, которая будет передавать распорные нагрузки.

Остались вопросы?

Напишите нам свои пожелания по дому

Ваше имя

Ваш емайл

Тема вопроса
СтроительствоГотовые проектыИндивидуальные проектыАрхитекторуИнженеруОбщее

Отправить копию на почту

Крепление мауэрлата к кирпичной стене: лучшие варианты

Содержание статьи

• 1 Кирпичные фронтоны
• 2 Требования к материалу
• 3 Завершение кладки
  • 3.1 Ровный обрез
  • 3.2 Кладка кирпича уступом
• 4 Гидроизоляция под мауэрлат
• 5 Способы крепления мауэрлата
  • 5.1 Крепление к армопоясу
  • 5.2 Крепление на шпильки
  • 5.3 Крепление скобами
  • 5.4 Крепление проволокой
• 6 Практические рекомендации

Несущие кирпичные стены, обладая достаточной прочностью на сжатие, плохо работают на сопротивление распирающим боковым усилиям. Для перераспределения нагрузок и создания устойчивого кровельного пространства предусмотрен мауэрлат, как обязательный элемент соединения стены и стропильной системы.

Связывающий эффект и надёжность замкнутого пояса обеспечивает крепление мауэрлата к кирпичной стене. Вариантов выполнения этого этапа несколько, зависят от ряда факторов:

• конструкции кровли и здания в целом;
• места возведения строения;
• силы возможных атмосферных и климатических воздействий.

Важно! Расположение мауэрлата на стене из кирпича должно быть максимально удалено от внешнего слоя кладки. Опирание с созданием дополнительных усилий на лицевую декоративную часть кладки недопустимо.

Кирпичные фронтоны

Часто фронтоны домов выполняются так же, как и стены, — из кирпича. Такой подход не только преображает дом в плане эстетики и внешнего восприятия, — но и способствует разгрузке веса крыши и распределению нагрузок кровли на строение. В этом варианте изменяется и способ монтажа мауэрлата, — он укладывается лишь по боковым стенам с креплением одним из общепринятых способов.

Дополнительные узлы крепления выполняется через заранее подготовленные монтажные отверстия в массиве фронтонов, — они примут часть боковых нагрузок. Разумеется, сказанное не относится к вальмовым (шатровым) крышам.

Требования к материалу

• Размеры сечения бруса из хвойной древесины 150х100, 150х75 или иные расчётные (проектные).
• Возможно изготовление бруса путём скрепления нескольких досок до достижения расчётной толщины балки.
• Если применяется бревно, то его сечение – не менее 180 мм, предварительно снимается слой коры, обрезается как минимум с одной стороны для наиболее плотного прилегания к стене.
• Влажность древесины не должна превышать 20 %.

Современное строительство допускает применение не только древесины, но и других материалов для устройства мауэрлатов. К примеру, вместо бруса успешно может быть использован:

• металлический швеллер;
• балка из древесно-полимерного композита;
• комбинация нескольких видов материалов.

Подобные изменения должны быть целесообразны и обоснованы, так как влекут за собой иные методы крепежа мауэрлата к несущей стене и существенные изменения конструкции кровельной системы в целом.

Завершение кладки

Стеновая конструкция вверху может заканчиваться ровным горизонтальным срезом либо специальным выступом под мауэрлат. Второй вариант предпочтительнее при строительстве небольшого частного жилого дома, так как немного снижает трудозатраты на устройство верхней обвязки конструкции мауэрлатом.

Каждый способ завершения кладки приемлем, не считается ошибочным.

Ровный обрез

В случае, когда каменщик закончил возведение стены на одном уровне, мауэрлат крепится к кладке с внутренней стороны. После завершения укладки и фиксации, внешняя часть стены утепляется. Можно залить верхний край керамзитобетоном, утеплить пенопластом или иным материалом, – это выбор застройщика, не оказывающий существенного влияния на стеновую и кровельную конструкцию.

Кладка кирпича уступом

Внешняя часть возводится выше внутренней, как правило, на толщину мауэрлата, — так  создаётся сопротивление распирающим усилиям и обеспечивается теплоизоляция дома. Метод удобен при самостоятельном строительстве, используется при продуманном возведении здания одним исполнителем.

Независимо от того, как выведена верхняя поверхность стены, под мауэрлат требуется уложить гидроизоляционный слой.

Гидроизоляция под мауэрлат

Дерево и кирпич имеют различные эксплуатационные характеристики, поэтому гидроизоляционный слой между стеной и мауэрлатом необходим. Слой кирпича укрывается недорогими изолирующими материалами, — подойдут пергамин, толь, рубероид с минимальной битумной пропиткой без напыления, гидроизол, линокром.  Крепление бруса проводится сверху изоляции.

Способы крепления мауэрлата

Вариант крепления выбирается в зависимости от предполагаемой нагрузки на стены. Но даже без их расчёта можно уверенно заявить, что практически все способы подходят для строительства небольшого жилого частного дома.

Крепление к армопоясу

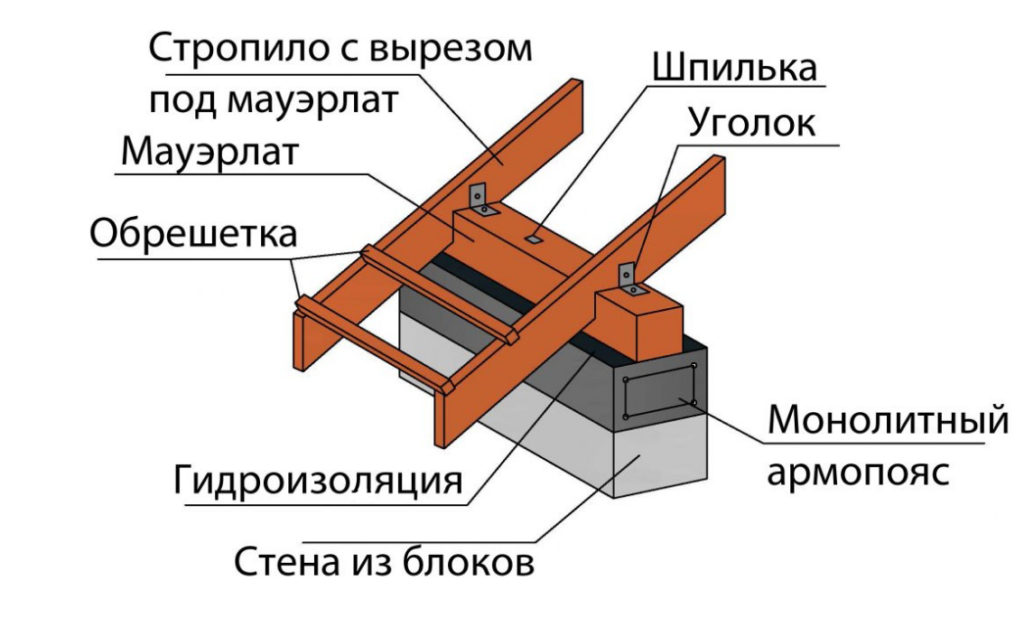

Создание армопояса по кирпичной стене с установленными в монолитном массиве анкерами для крепления мауэрлата, — идеальный вариант.

Устройство армопояса предполагает:

• монтаж и демонтаж опалубки;
• армирование;
• заливка бетона;
• установка анкеров.

После чего поверхность укрывается гидроизоляционным материалом, а сверху, на выступающие из бетона анкера насаживается деревянный мауэрлат. Весь процесс требует значительных трудозатрат, стоимость материала высокая, — для частного жилого дома этот вариант почти всегда неприемлем.

Кирпичная стена прочна сама по себе, поэтому армопояс не выполняет никаких иных функциональных задач, кроме основания для надёжного крепления мауэрлата.

Целесообразность возведения армопояса возникает лишь при строительстве высотных зданий большой площади.

Крепление на шпильки

• Глубина заложения шпилек – не менее 3-х рядов кирпича.
• Далее сверху монтируется гидроизоляция, которую шпильки просто протыкают.
• Затем сверху укладывается брус мауэрлата с просверленными отверстиями под закладные детали.
• Монтаж заканчивается плотным притягиванием мауэрлата к стене с помощью гаек с шайбами.

Количество закладных шпилек, – не менее общего числа стропильных ног. Устанавливаются закладные по центру расстояния между стропилами.

Крепление скобами

Крепление скобами требует заложения в кладку деревянных пробок. Они выпиливаются по размеру кирпича, располагаются в кладке на втором либо третьем ряду от верха. Лучший вариант размещения пробок, — под стропильными ногами, для дополнительной компенсации деформирующих нагрузок на стену.

Скоба из металла одним концом плотно загоняется в пробку, другим – в мауэрлат.

Деревянные детали обязательно пропитываются антисептиком.

Крепление проволокой

Недорогой, простой, традиционный метод крепления проволокой, — самый эффективный. Так раньше крепились верхние брёвна в избах к стропильной системе, причём вместо дорогой проволоки использовались просмолённые канаты из натуральных волокон. Сейчас ситуация с ценами несколько иная, — проволока считается недорогим материалом.

Крепление выполняется следующим образом:

• в кладку на 3-7 ряда ниже верха заводится проволока;
• минимальная толщина материала 6 мм, если используется более тонкая, – то скручивается вдвое, втрое;
• длина закладываемого отрезка выбирается так, чтобы его свободные концы можно было скрутить, соединив стену и мауэрлат;
• проволока должна быть прочной и достаточно пластичной для скручивания.

Дополнительная функция проволоки: возможность соединения с плитами перекрытия.

Практические рекомендации

Брус не стоит прикручивать сверху, — следует высверлить отверстия для продевания в них проволоки.

Перед выполнением этапа скрепления нужно убедиться в созревании кладочного раствора до достаточной прочности.

Места соприкосновения брусков с кирпичом обмазываются битумной мастикой.

Шпильки изготавливаются в форме буквы «Г», устанавливаются в кладку полочкой на кирпич.

Рекомендуемое заглубление шпилек в стену – 45 см, оптимальный диаметр изделий 10 – 14 мм.

Для точной разметки отверстий в мауэрлате для посадки на шпильки следует уложить брус сверху и простучать молотком до появления вмятин, которые обозначат места сверления отверстий в балке.
