Разметка под фундамент своими руками

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать.

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т. п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.  © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

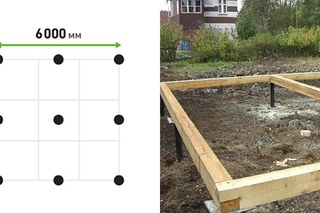

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   © www.gvozdem.ru

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Похожие статьи:

Как выставить опалубку по уровню для фундамента своими руками, видео

Опалубка для фундамента – каркасно-щитовая форма, в которую заливается смесь для создания бетонной ленты или плиты. От правильности установки щитовой конструкции зависят геометрические параметры, пропорции, внешний вид надземной части основания дома. Если выставить с помощью уровня, сделав грани строго горизонтальными и вертикальными, это позволит в дальнейшем избежать деформаций при усадке. Процедура выравнивания проводится на местности с любым рельефом – особенно это важно на участках с уклоном и косогорах.

Оглавление:

1. Методы выставления
2. Опалубка для крыльца и на участках с уклоном
3. Возможные ошибки

Технология и способы выравнивания

Чтобы получить прочный каркас для заливки бетона, понадобится пиломатериал разного сечения: обрезная доска 100х25 и 150х30 мм для щитов, брус 100х50 мм для подпорок и вертикальных стоек. Прежде чем монтировать щитовую конструкцию, тщательно очищают и планируют (выравнивают) с помощью лопат вырытый под фундамент котлован. Затем поэтапно выполняется:

• выставление вертикальных стоек с интервалом 0,8-1,0 м;
• формирование каркаса – зашивка внутренних стенок досками с применением саморезов по дереву;
• подпорка щитов брусками с шагом 0,6-0,7 м.

Если стенки выше 0,9 м, их стягивают металлическими шпильками во избежание деформирования конструкции из-за высокого давления бетонной смеси.

Чтобы выставить опалубку по уровню, выбирается какая-либо технологическая схема из двух предложенных далее.

1. Выше фундамента. Щиты завышают на несколько сантиметров, затем прямо на них маркером (используя водяной или лазерный уровень) наносят метки, соответствующие высоте заливки бетона.

2. Выставление каркаса «под ноль». В этом случае сначала отмечают высоту фундамента, натягивают леску или шнуры. Ориентируясь на них, ставят щиты, которые спиливают по прочерченным вдоль лески линиям. Залитый бетон уплотняют арматурным прутком и выглаживают правилом, опирающимся на стенки щитов.

Чтобы выставить опалубку, используют водяной или лазерный уровень.

• Водяной. Разметку начинают с поиска самой нижней точки. К ней прикладывают прозрачную емкость уровня, отмечают риской высоту жидкости. С помощью второй колбы помечают остальные колышки. По меткам проводят линии, вдоль которых натягивают леску.
• Лазерный. Прибор находит горизонталь благодаря самовыравнивающемуся механизму. Уровень выставляют на штативе, устраняют все препятствия перед лазерным лучом. При необходимости нивелир настраивают вмонтированным пузырьковым уровнем. В процессе работы соблюдают указанное в инструкции расстояние от прибора до объектов.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Каркас должен быть выше, чем само крыльцо, на 30 см.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

Опалубка на участках с уклоном

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.
2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ. Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

1. Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
2. Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности. Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
3. Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Если на каком-то этапе технология монтажа опалубки была нарушена, и правильно выставить ее по горизонтали не удалось, как исправить ошибку? Предположим, при заливке ленточного фундамента получилась неровная поверхность с перепадом высот до 15 см. Внести коррективы можно с помощью следующих действий:

1. Вдоль всей ленты устанавливают каркас от 15 до 20 см. Материал – обрезная доска толщиной 25 мм.
2. Конструкцию крепят деревянными кольями или стальной арматурой.
3. Для выравнивания верхнего края используют водяной уровень длиной минимум 15 м. Для начала по центру будущей постройки вбивают длинный деревянный кол, ставят на нем нулевую отметку. Далее с помощью трубчатого уровня переносят нулевые отметки на опалубку: их ставят на досках щитов или кольях.
4. На готовом фундаменте располагают кладочную стальную сетку, крепят ее к ленте анкерами или арматурными прутьями. В завершение заливают бетон, ориентируясь на нулевой уровень.

Выравнивание фундамента по горизонту раствором после заливки

Как выровнять фундамент — правила выполнения работ

Застройщики чаще всего в качестве фундаментного основания выбирают ленточную конструкцию. Технология ее заливки вполне доступна, работы можно выполнять собственными силами, не привлекая опытных специалистов, но определенные навыки все же необходимы. Следует правильно представлять не только порядок работ, но и знать, как выровнять фундамент, если возникает такая необходимость. Ровность поверхности – немаловажное условие для строительства стен, и таким фактом пренебрегать не следует. И все же, как выровнять цоколь и боковые стенки, если фундамент неровный?

Методы предотвращения образования неровностей

Чтобы верх вашего фундамента после завершения заливки получился ровным, рекомендуется в первую очередь правильно определить уровень.

Такая операция связана с обозначением крайних точек фундаментной основы, пределы которых нарушать запрещается.

Если требуется исправить дефекты уже залитой конструкции, придется повторно выставлять уровень и выполнять выравнивание.

Опытные мастера, попав в подобную ситуацию, утверждают, что в этом случае необходимо грамотно выводить цоколь фундамента «под ноль». Это означает, что все точки должны располагаться в единой плоскости.

Фундаментное дно уже не поправить, так что на материале для песчаной подсыпки экономить не следует. Кроме того, необходимо изучить характеристики почвенного состава и выдерживать требования СНиП, определяющие минимальную заглубленность железобетонной конструкции.

Монтажные работы, выполняемые по существующим требованиям, являются гарантом получения геометрически правильной опорной конструкции, не требующей реставрационных мероприятий.

Чтобы выполнить все работы правильно, следуйте советам специалистов:

• изначально для ленточного или плитного основания выравнивается подстилающий слой, состоящий из песка и щебенки. Проанализировав состояние грунта и предполагаемую массу строящегося объекта, проектировщики могут определить закладку дополнительных слоев. Одно из обязательных условий – заливка тонкого бетонного покрытия для подушки из раствора М 75 или М 100;
• очередное важное условие – качество опалубочной системы. Создавая фундаментную стену или монолитную плиту, следует использовать фанерные листы с ламинированной поверхностью, толщина которых начинается от двух сантиметров, либо крепкие доски. Все щиты выставляются плотно друг к другу, чтобы исключить протекание растворной смеси. Необходимую жесткость создают крепежными элементами и подпорками;
• проверка уровня поверхности залитого бетона выполняется сразу после завершения процесса бетонирования. Поверхности плитных фундаментов выравниваются длинными инструментами, для ленточного фундамента достаточно шпателя или мастерка;
• при установке свайного или столбчатого фундамента постоянно контролируется уровень высоты опорных элементов, для чего потребуется нивелир.

Помните, что даже при выполнении перечисленных требований вероятность возникновения ошибок существенно велика.

Устранение боковых неровностей

Выравнивание их выполняется с учетом величины перекоса. Если расхождения небольшие, можно скобами либо дюбелями зафиксировать сетку-рабицу и по ней выложить новый слой штукатурного раствора.

В случае, когда разница достаточно большая, прибегают к следующим действиям:

• по уровню выставляется опалубка;
• при небольших перекосах раствор распределяется по пустотным участкам, образовавшимся между стенками фундаментной основы и опалубочными щитами;
• когда промежутки превышают пять сантиметров, необходимо накладывать армирующую сеточку в местах, где планируется выполнить бетонирование.

Данный способ помогает достигать максимальной адгезии жидкого бетона и высохшей поверхности основания.

Устранение верхних неровностей

А как выровнять фундамент после заливки по горизонту? Считается, что такие работы относятся к наиболее ответственным мероприятиям, ведь именно на основу устраивается гидроизоляционный слой, и она непосредственно контактирует с несущими стенами. Учитывая данный факт, полностью исключается наличие самых минимальных неровностей на поверхности.

Так как выровнять фундамент под ноль? Алгоритм действий следующий:

• заново устанавливается опалубка, проверяется строительным уровнем высота;
• на опалубочных щитах делаются отметки, позволяющие вам отслеживать, чтобы растворная масса в этот раз распределилась равномерно.

Не следует ставить отметки маркером или карандашом – установите маяки из саморезов.

А чем выровнять фундамент после заливки? Для этого готовится свежий раствор, консистенция которого должна быть значительно жиже, чем при бетонировании основной конструкции.

Ленточного фундамента

Для исправления такого неровного фундамента вам потребуются:

• цемент;
• лопата совковая;
• песок;
• уровень и рулетка;
• сетка для армирования;
• опалубка;
• кирпичи;
• мастерок.

С помощью уровня определяется максимальная точка в расхождениях, которая берется за основной ориентир для выравнивания. Помните, что данное мероприятие более серьезное, чем исправление боковых поверхностей.

Процесс выравнивания выполняется кирпичным камнем, который предварительно распиливается перед укладкой. От ровности поверхности зависит эксплуатационный период всего сооружения, поэтому все расхождения должны быть исключены.

Для исправления проблем можно выставить опалубку, определить границу заливки, приготовить раствор и провести бетонирование на необходимую высоту.

Выравнивание ленточного фундамента после заливки с помощью кирпича – отличный вариант, если планируется монтаж цокольной части.

Плитного фундамента

Выравнивание такого монолитного фундамента перед кладкой представляет собой сложный процесс. Заливая плитную основу, необходимо тщательным образом подготовить дно котлована, заложить и уплотнить фундаментную подушку, провести отсыпку щебнем. Если выявятся дефектные участки на плоскости и по горизонту, придется провести дополнительные мероприятия:

• определить нулевую точку;
• на необходимой высоте выставить и укрепить опалубку под фундамент, выровнять ее по горизонту;
• залить жидкую растворную смесь и выровнять его поверхность длинным правилом.

Подготовка участка к разметке

Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

• Металлическая рулетка.
• Проволока из бечевки или стали.
• С десяток деревянных кольев.
• Отвес и гидроуровень.
• Арматурные обрезки
• Лазерный дальнометр и нивелир.

Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

Простая технология выравнивания фундамента бетонным раствором

Фундамент – это основа любого здания, поэтому и возводится с тщательным предварительным расчетом и из правильных строительных материалов. Но далеко не всегда можно достичь идеально ровной поверхности основания, особенно внешней стенки и верхней части, на которой затем будут возводиться несущие стены. В таких случаях нужно использовать выравнивание поверхности раствором или другими строительными материалами. Также рекомендуется провести выравнивание перед укладкой рубероида или пенопласта, а также различных утеплителей плитного типа.

Выравнивание фундамента нужно делать в тех случаях, когда граничная высота смещения поверхности по вертикали не превышает 30 см. Причем, тут учитывается также искусственная неровность фундаментных плит. Если перепад высоты больше 30 см, то в таких случаях выровнять бетоном тяжело и легче использовать кирпичную кладку или наносить новый слой раствора, смешанного со щебнем.

Коротко о главном

Перед выкапыванием траншеи или котлована для устройства фундамента необходимо предварительно выполнить все расчёты. Их параметры зависят от характеристик грунта, глубины промерзания почвы и уровня нагрузки от несущих конструкций здания.

Для выполнения земляных работ можно использовать экскаватор или все выкопать вручную. Выбор метода зависит от объёма выемки грунта, необходимости его погрузки для дальнейшего вывоза и других нюансов.

При устройстве котлована под фундаментную плиту разработку почвы выполняют поэтапно. Слой за слоем выкапывают грунт, учитывая рекомендации для укрепления стенок.

Оценок 0

Прочитать позже

Как правильно выровнять основание бетонным раствором

Процесс состоит из нескольких этапов различной важности, и тут используются материалы, оптимальные для выравнивания вертикальных и горизонтальных поверхностей. Таким образом, в зависимости от характеристик основания и типа неровностей, иногда достаточно только оштукатурить и выровнять поверхность. Но это возможно, только если перепад незначительный и больше характеризуется неровностями. А если перепад высот значительный, тогда используется целая технология:

1. Сначала проводится очистка поверхности от налипшей грязи и камней.
2. Затем возводится опалубка из дерева или рубероида. Тут рекомендуется делать горизонтальную и вертикальную обвязку, чтобы опалубка сама была максимально ровной. При этом определяется наивысшая и наиболее низкая точка основания, где проводится выравнивание. Учитывая, что вся конструкция будет заливаться бетоном, то отмечать ключевые точки лучше на опалубке.
3. На внутренней стороне опалубки, где проходит бетонная лента несущей конструкции, с помощью уровня вычерчиваются горизонтальные линии и заливаются бетоном. Если перекосы незначительные, тогда лучше использовать более жидкий раствор. А, если перекосы значительные, тогда лучше заливать густым раствором.

После заливки бетона основание оставляют просохнуть несколько дней и демонтируют опалубку. В некоторых случаях ее можно оставить, ведь внешняя поверхность идеально ровная. По опалубке можно установить слой гидроизоляции и наклеить пенопласт для теплоизоляции.

Очистка территории

Подготовка площадки к земляным работам начинается с очистки от растений и мусора. Бензопилой спиливают ненужные деревья и ветки, потом сжигают. Что не поддается горению, распиливается на дрова, складывается сушиться и повторно сжигается.

Трактором выкорчевываются корни деревьев. В труднодоступных местах корни деревьев обкапывают и перерубают. Пни, древесину вывозят на свалку.

После уборки видна полная картина застройки и ландшафт. Участок готов для проведения дальнейших работ. Место разравнивают трактором, делают въезд на площадку. Если заезд большегрузных автомобилей затруднен, временный забор лучше не устанавливать. Оптимально — сооружать забор после заливки плиты фундамента.

Необходимый материал и зачем нужно армирование

Для обустройства основательного фундамента понадобится следующий материал:

• рубероид или пенопласт;
• минеральная вата или мох;
• деревянные брусья, доски и готовые фабричные щиты для опалубки;
• песок, мелкий гравий и цемент для приготовления раствора;
• арматурные прутья небольшого диаметра.

В некоторых случаях, особенно при выравнивании ленточных сборных фундаментов, смещение достаточно большое по горизонтали, и нужно заливать дополнительный фундамент. Часто такую технологию используют при реставрации уже существующего фундамента, который со временем сместился за счет деформации арматурного пояса.

Если обнаружена такая проблема с фундаментом, тогда в опалубке дополнительно предусматривают арматурный пояс. Для этого потребуется выполнение таких действий:

1. Тщательно чистится поверхность фундамента от налипшей грязи и отслоившегося бетона.
2. Открываются старые арматурные прутья горизонтального пояса.
3. В установленной опалубке предусматривается горизонтальный и вертикальный армирующий пояс, соединяющийся со старым фундаментом. Тут рекомендуют использовать болтовые соединения, но в некоторых случаях допускается и дуговая сварка.

Горизонтальные пояса устанавливаются с интервалом 30 см, может быть и меньший, но соединять нужно все слои. Вертикальные прутья можно устанавливать с интервалом до полуметра. Готовая конструкция проверяется на ровность и заливается бетоном средней консистенции.

Внешние границы

Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка – это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.

Обозначение границ фундамента

Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

• Берется шнур длиной 12 метров.
• От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
• Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
• Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
• Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
• Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

Выравнивание верхнего слоя фундамента

Если боковые поверхности фундамента выровнять можно быстро и относительно дешево, то верхний слой уже сложнее. Ведь на нем затем будут возводиться несущие стены, поэтому поверхность должна быть идеально ровной. Если неровности незначительные, тогда с помощью нивелиру устанавливаются метки и по ним монтируется опалубка. Нижняя кромка соединяется с фундаментом, стык закрывается рубероидом. Затем все заливается бетоном.

Если поверхность имеет незначительные погрешности или неровности, тогда достаточно выровнять жидким бетоном по правилам. Когда фундамент дома сделан из дерева, тогда его можно успешно выровнять с помощью дополнительных досок. А комбинированный метод в таких случаях заключается в использовании бетонного раствора, мха, деревянных брусьев и нескольких шаров кирпичной кладки. Такие смеси желательно укладывать на гидроизоляционный слой.

Точность «от» и «до»

Есть 4 разновидности фундаментов:

В случае выверки точности поверхностей конструкции можно объединить попарно: лента + плита, сваи + столбы.

Для ленточного фундамента и монолитной плиты внимание уделяют всем четырём поверхностям конструкций:

1. Подушка – нижний горизонт. Это очень важный слой, от которого зависит равномерность проседания бетонной конструкции, соответственно, её геометрия. Именно подкладочный слой из песка и щебня принимает и перераспределяет нагрузку и от веса бетонного монолита, и от грунта. Засыпку котлована или траншеи необходимо делать максимально ровной, чтобы низ подушки фундамента лежал по горизонту;
2. Боковые стенки для ленты и плиты также должны быть ровными: их обязательно гидроизолируют рулонными материалами, которые не могут плотно прилегать к дефектной поверхности. Кроме того, выступающая над уровнем земли фундаментная стена должна выглядеть аккуратно.
3. Верх фундамента подлежит обязательному контролю горизонта, поскольку на него устанавливаются стены из кирпича, блоков или панелей. Чтобы они в свою очередь были ровными, для них требуется идеально горизонтальное основание.

Для свайного и столбчатого фундаментов важно соблюдение именно верхней части конструкции, то есть оголовков столбов или свай, на которые монтируется ростверк.

Выбор времени года для рытья котлована или траншеи

Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.

Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности. Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно.

Предотвратить образование неровностей

Правильный монтаж – путь к получению ровной и геометричной конструкции, которую не придется реставрировать. Для этого следует придерживаться основных правил, известных любому профессиональному строителю:

1. Для ленты и плиты первое, что необходимо сделать – выровнять подстилающую подушку из песка и щебня. В неё могут быть включены дополнительные слои, качество и толщину которых определяют проектировщики по результату анализа грунта и массы отдельных блоков будущего дома. Обязательно следует создать бетонное покрытие подушки раствором низких марок М75, М100.
2. Второй важный момент – качество опалубки. При создании стенки или плиты необходимо использовать строительную ламинированную фанеру толщиной не менее 2 см или надёжные доски. Все элементы необходимо соединять плотно встык, чтобы избежать протечек раствора. Создать требуемую жесткость помогут различные крепежные приспособления от перемычек над опалубкой до металлических фиксаторов.
3. Контроль поверхности бетонной заливки по уровню осуществляют сразу после выкладки раствора. Для плитной конструкции используют широкие приспособления для выравнивания, для ленты можно использовать правило или широкий шпатель.
4. Для свай и столбов важным является постоянный контроль горизонта всех опор, с чем поможет справиться геодезический нивелир. Можно использовать обычные бытовые приборы с линейкой.

Однако, даже при соблюдении всех правил нет гарантии, что что-то может пойти не так.

Полезные советы

Формирование песчано-щебеночной прослойки — этап работ, на котором многие не останавливаются должным образом.

Нужно сделать, выровнять плотную подушку. Перепады уже на данном шаге закладки фундамента повлекут возникновение перепадов высоты даже при полном соблюдении дальнейшей технологии.

Прочность конструкции зависит от толщины заложенной прослойки: номинальная толщина обоих типов сырья составляет 40-60 см. Меньшие показатели не смогут препятствовать контакту бетона с подземной влагой. Результат – раствор промерзает, крошится, сооружение начинает постепенно заваливаться, а один угол в доме постоянно промерзает.

Опалубка под заливку должна быть из прочных материалов, с выставлением подпорок, установкой верхних скрепляющих поперечин. Тогда залитый раствор не выгнет щиты наружу, значит, боковые грани будут ровными.

Деревянную опалубку рекомендуется укрывать гидроизоляцией перед бетонированием. Подойдет строительный полиэтилен. Дерево обладает повышенной степенью впитываемости, отчего из заведенного раствора будет вытягиваться много жидкости. Результат – отвердевший бетон не наберет должной степени прочности.

Устранение неровностей

Контроль ровности верха можно проводить сразу после заливки ленты или плиты, с боковыми частями придется подождать, когда камень наберет не менее 50% проектной прочности. Если в это время выявлены неровности поверхностей, их следует устранить.

Боковые стенки

Наружные стены выравнивают, если величина перепадов составляет более 1 сантиметра. Казалось бы, подземную часть ленты никто не видит, зачем придавать ей ровность?

Во-первых, на такую просто не ляжет плотно гидроизоляция, что влечет протечки и скорейшее разрушение/размывание стенки.

Во-вторых, выступающая над поверхностью земли часть фундамента в большинстве случаев является цоколем. Соответственно, дефекты стенок будут видны, что нежелательно.

• Самый простой способ выравнивания стенки в случае обнаружения неровностей – оштукатуривание. Причём, если перепады уровня превышают 5 см, следует использовать армирующую сетку, которая улучшит ненесущую способность облицовочного слоя.
• Выкладка кирпичом цокольной части фундаментной стены. В данном случае непосредственное выравнивание боковой поверхности фундамента не потребуется – она не будет видна за кирпичной кладкой.
• Облицовка плиткой с клеем, который можно положить утолщенным слоем. Этот вариант маскировки неровностей подходит только для стен с небольшими дефектами.

Верхняя часть

В отличии от боковой, верхняя часть обязательно должна быть выровнена, ведь на неё будет осуществляться монтаж перекрытий и стен. Для этого требуется соблюсти точный горизонт, допускается общий перепад высоты не более 1 см на 10 метров.

Для всех типов фундаментов проверить высоту контрольных точек можно с использованием строительного лазерного нивелира. Для этого на один угол устанавливается прибор, из которого исходит луч в направлении второго угла, на котором установлена линейка или рейка с меткой. Необходимо зафиксировать результат на линейке или рейке. Затем перенести прибор на другой угол и так по порядку проверить все контрольные точки. В результате будет видно, на какой стороне есть перепады и какого они размера.

Для плитного и ленточного фундаментов алгоритм мероприятий один – повторное бетонирование.

1. На стене или плите устанавливают новую опалубку, плотно прижимая ее к основанию.
2. Затем заливают в форму бетонный раствор более жидкой консистенции, но той же марки, чтобы он смог растечься и самонивелироваться.
3. При толщине слоя от 5 см необходима укладка армирующей сетки. Перед началом заливки бетона основание необходимо тщательно намочить для улучшения адгезии.

Аналогичным образом поступают со сваями. Их так же проверяют на горизонт, затем наращивают при необходимости.

Заменить бетонирование можно шлифовкой, но только в том случае, если арматура пояса расположена на достаточной глубине в бетоне, а дефекты неглубокие. Работу выполняют болгаркой, постоянно контролируя горизонт уровнем.

Выкапываем грунт

Фундаментные сооружения – самые нагруженные части здания. Прежде чем рыть траншею, на площадке будущего здания снимают примерно 15 сантиметровый слой растительного грунта. Если не снять, корни растений подгнивают, отчего просядет пол и перегородки дома.

Существует множество приспособлений выкопать фундамент. Удобно задействовать траншее копатели. Без специального оборудования копают лопатой или используют трактор.

Совет! Ручная работа окупается с лихвой. Стенки получаются ровные, без дефектов. Отклонение от планируемой ширины составляет приблизительно 1 см. Трактор делает погрешность 5-10 см. Неровности зачищают лопатой.

Дно выравнивают жидкостным уровнем. Необходимо следить за глубиной, постоянно измерять линейкой. В траншею закидывают влажный песок, а потом утрамбовывают. На глинистой почве в обязательном порядке используется армирование.

Рекомендуем дополнительное видео к просмотру:

Подготовка участка требует терпения, аккуратности и скрупулезности. Насколько надежный построите дом, многое зависит от качественной работы по укладке фундамента.

Как выровнять фундамент после заливки – варианты для боковых стен и горизонта

Достаточно часто в качестве надежной подземной опоры для дома застройщики выбирают ленточный фундамент. Его доступная для понимания технология позволяет справиться с работами самостоятельно, без привлечения профессионалов, но для этого нужен определенный багаж знаний и опыта. Требуется грамотно разбираться не только в основных вопросах, но и понимать, к примеру, как выровнять фундамент уже после того, как он будет залит. Ровная поверхность слишком важна для дальнейшего возведения несущих стен, поэтому данным этапом строительства пренебрегать не стоит.

Видео описание

Особенности выполнения земляных работ в зимний период подробно описаны в следующем видео:
Весной копать фундамент также нежелательно. В данный период почва перенасыщена влагой от талого снега, существенно повышается уровень грунтовых вод. Чтобы справиться с такой проблемой, необходимо дополнительно привлекать технику для откачивания жидкости.

Также не рекомендуется начинать земляные работы поздней осенью. В это время наблюдаются регулярные заморозки, что приводит к промерзанию верхнего слоя грунта.

Зачем выравниватьфундамент

Прежде всего, необходимо учесть, что по верхнему срезу фундамента всегда должна укладываться гидроизоляция во избежание капилярного поднятия влаги от грунта вверх по стенам. Неровная поверхность бетонной глыбы не сможет обеспечить плотное прилегание изоляционного материала, в результате чего в образованных зазорах начнет скапливаться вода, которая при замерзании будет расширяться, образуя дефекты и на подземной, и на наземной части дома не только на уровне стыка.

Непрочный фундамент ведет к разрушению дома.

Следует понимать, что визуально небольшие отклонения в разных углах дома по высоте верхнего уровня монолитной ленты видны не будут. Но после возведения строения появится перекос, который технологически исправляется намного сложнее, нежели выполнение выравнивания бетонного слоя после заливки смеси в опалубку. Как правило, неопытные мастера обращают внимание только на соответствие отметок заглубления фундамента, упуская из виду, что его верхний срез должен быть максимально ровным. Одни думают, что бетонная масса имеет способность к самовыравниванию, другие надеются, что дальнейшая кладка стен исправит положение. Но и те, и другие предпочитают не делать элементарную проверку после заливки цоколя. На практике подобная халатность приводит к серьезным проблемам.

Что касается боковых поверхностей фундамента, расположенных над планировочной отметкой участка, то к ним, кроме всего прочего, предъявляются еще и декоративные требования. Кривой цоколь никогда не будет смотреться привлекательно. Поэтому его наружную поверхность нужно будет либо сгладить, либо облицевать.

Применение спецтехники или копание вручную

Чтобы понять, как правильно выкопать фундамент под дом, следует чётко определить объем земляных работ. При устройстве лёгких или небольших по площади зданий проще все сделать вручную. Такой подход оправдан при строительстве бани, веранды, гаража, маленьких пристроек.

Рытье траншеи вручную Источник ydoo.info

Применение экскаватора при устройстве фундаментов оправдано в следующих случаях:

• Кроме выемки грунта, его необходимо погрузить в специализированный транспорт для дальнейшего вывоза.
• Запланирован большой объем земляных работ.
• Разработка осуществляется на мёрзлых, каменистых или сильно уплотнённых почвах.
• Под дом необходимо выкопать глубокую траншею небольшой ширины.

Применение экскаватора для выполнения земляных работ позволяет ускорить процесс копания фундамента и снизить трудозатраты. Но даже после использования землеройной техники у рабочих остаётся много задач. Необходимо вручную выровнять дно траншеи, укрепить стенки (особенно актуально при наличии лёгких осыпающихся грунтов). После устройства фундамента осуществляют обратную засыпку почвы.

Механизированная копка траншеи Источник ytimg.com

Смотрите также: Каталог компаний, что специализируются на возведении и ремонте фундаментов любой сложности

Лаборатория 2: Микроскопия и исследование тканей — Зоо-лаборатория

Университет Висконсин-Ла-Кросс | uwlax. edu

Ткани состоят из сходных типов клеток, которые работают скоординированно для выполнения общей задачи, а изучением уровня биологической организации тканей является гистология.У животных встречаются четыре основных типа тканей.

Эпителий представляет собой тип ткани, основной функцией которой является покрытие и защита поверхностей тела, но он также может образовывать протоки и железы или специализироваться на секреции, экскреции, абсорбции и смазке.

Эпителиальные ткани классифицируются в зависимости от количества клеточных слоев, составляющих ткань, и формы клеток. Простой эпителий состоит из одного слоя клеток, тогда как многослойный эпителий состоит из нескольких слоев.

Эпителиальные клетки могут быть плоскими (чешуйчатыми), кубовидными (кубовидными) или высокими (столбчатыми). Так, для правильного определения типа ткани требуется три слова (например, простой цилиндрический эпителий, многослойный, плоский эпителий и т. д.

Соединительная ткань выполняет такие разнообразные функции, как связывание, поддержка, защита, изоляция и транспортировка. Несмотря на их разнообразие, все соединительные ткани состоят из живых клеток, встроенных в неживой клеточный матрикс, состоящий из внеклеточных волокон или какого-либо основного вещества.Таким образом, что отличает различные соединительные ткани, так это тип матрикса. Примеры соединительной ткани включают кости, хрящи, сухожилия, связки, рыхлую соединительную ткань, жировую (жировую) ткань и даже кровь (хотя некоторые авторитеты классифицируют кровь как сосудистую ткань).

Мышечная ткань предназначена для сокращения. Существует три вида мышечной ткани:

1. Гладкая мышца (предназначенная для медленных, устойчивых, непроизвольных сокращений) состоит из веретенообразных клеток с одним ядром на клетку.
2. Скелетная , или поперечно-полосатая мышца , связанная с произвольными сокращениями, содержит цилиндрические клетки с множеством ядер на клетку, расположенных пучками.
3. Сердечная (сердце) мышца имеет исчерченность, как и скелетная мышца, но каждая клетка содержит только одно ядро.

Нервная ткань  специализируется на восприятии раздражителей и проведении нервных импульсов.Ткань состоит из нервных клеток (нейронов), каждая из которых состоит из тела клетки и клеточных отростков, несущих импульсы к (дендриты) или от (аксоны) к телу клетки. На следующих страницах этого лабораторного блока у вас будет возможность исследовать несколько (из многих) типов тканей животных.

Однако с точки зрения понимания работы тела многоклеточного животного вы должны понимать, что ткани являются лишь одним из многих взаимосвязанных уровней биологической организации.Ткани редко работают поодиночке, вместо этого они сгруппированы в органы. Органы объединяются в системы органов (например, систему кровообращения, нервную систему, скелетную систему, мышечную систему, выделительную систему, репродуктивную систему и т. д.), которые функционируют как единое целое, называемое организмом.

В последующих разделах веб-сайта Zoo Lab вы познакомитесь с разнообразием животного мира, возникающим в результате взаимодействия всех этих ключевых компонентов.

 Лаборатория-2 01

На этом слайде показан тонкий срез кожи лягушки.Самая внешняя часть этой кожи состоит из одного слоя плоских (чешуйчатых) клеток неправильной формы, что и дало название ткани. Примечание:  Вы просматриваете этот участок ткани сверху! На этом слайде показан тонкий срез кожи лягушки. Самая внешняя часть этой кожи состоит из одного слоя плоских (чешуйчатых) клеток неправильной формы, что и дало название ткани. Примечание:  Вы просматриваете этот участок ткани сверху!

 Лаборатория-2 02

Красная и синяя стрелки указывают на простую кубовидную эпителиальную ткань

Это слайд тонкого среза почки млекопитающего, показывающий множество трубчатых протоков, составляющих большую часть этого органа. Стенки этих протоков (указаны красными стрелками) состоят из простых кубовидных эпителиальных клеток, которые обычно имеют шестигранную форму, но могут казаться квадратными при взгляде сбоку. Обратите также внимание на тонкую стенку простого кубического эпителия (указана синей стрелкой), которая образует верхний край этого среза.

Лаб-2 03

1. Гладкая мускулатура (длинн. слой)
2. Гладкая мускулатура (круговой слой)
3. Простой цилиндрический эпителий
4. Кубок
5. Просвет кишечника

На этом предметном стекле показан поперечный срез тонкой кишки.В просвет кишечника (пространство) выступают многочисленные пальцевидные выступы, называемые ворсинками, функция которых заключается в замедлении прохождения пищи и увеличении площади поверхности для всасывания питательных веществ. Выстилка этих ворсинок представляет собой тканевый слой, называемый слизистой оболочкой, который состоит из простых столбчатых эпителиальных клеток. Среди этих столбчатых клеток вкраплены бокаловидные клетки, которые выделяют слизь в просвет кишечника. При обычном гистологическом препарировании слизь теряется, оставляя прозрачную или слегка окрашенную цитоплазму.Под тонкой внешней оболочкой кишечника, называемой серозной оболочкой, находится толстый слой гладкомышечных клеток, называемый внешней мышечной оболочкой. Наружная мышечная оболочка делится на наружный продольный мышечный слой с клетками, идущими вдоль оси кишечника, и внутренний кольцевой мышечный слой, волокна которого окружают орган. Перистальтическое сокращение этих двух мышечных слоев обеспечивает движение пищи по пищеварительному тракту.

1- Гладкая мускулатура (длинный слой) и 2 — Гладкая мускулатура (окр.слой)

1. Продольный мышечный слой
2. Круговой мышечный слой
3. Клетки цилиндрического эпителия

3 — простой цилиндрический эпителий и 2 — бокаловидные клетки

Лаб-2 04

1. Чашеобразная ячейка
2. Клетки цилиндрического эпителия
3. Ядро эпителиальных клеток
4. Просвет кишечника

1. Многослойный плоский эпителий
2. Просвет пищевода
3. Соединительная ткань

На этом слайде показано поперечное сечение пищевода, первой части пищеварительного тракта, ведущей к желудку.Обратите внимание, что орган выстлан множеством слоев клеток, которые в совокупности называются многослойным плоским эпителием. По соглашению многослойные эпителиальные ткани называются по форме их самых внешних клеток. Таким образом, хотя более глубокие и базальные слои состоят из кубовидных, а иногда даже столбчатых клеток, эти клетки на поверхности имеют чешуйчатую (плоскую) форму, что и дало название ткани.

1 — Многослойный плоский эпителий

Лаб-2 07

1. Многослойный эпителиальный слой
2. Наружные плоскоклеточные клетки
3. Просвет пищевода

Лаб-2 08

1. Коллагеновое волокно
2. Эластиновое волокно

На этом слайде показан тонкий срез рыхлой соединительной ткани (иногда называемой ареолярной тканью). Этот тип ткани широко используется по всему телу для скрепления кожи, мембран, кровеносных сосудов и нервов, а также для связывания мышц и других тканей вместе. Он часто заполняет промежутки между эпителиальной, мышечной и нервной тканью, образуя так называемую строму органа, тогда как термин паренхима относится к функциональным компонентам органа.Ткань состоит из разветвленной сети волокон, секретируемых клетками, называемыми фибробластами. Наиболее многочисленными из этих волокон являются более толстые, слегка окрашенные (розовые) коллагеновые волокна (1). На срезе также можно увидеть более тонкие, окрашенные в темный цвет эластические волокна (2), состоящие из белка эластина. s представляет собой слайд тонкого среза почки млекопитающего, показывающий множество трубчатых протоков, составляющих большую часть этого органа. Стенки этих протоков (указаны красными стрелками) состоят из простых кубовидных эпителиальных клеток, которые обычно имеют шестигранную форму, но могут казаться квадратными при взгляде сбоку. Обратите также внимание на тонкую стенку простого кубического эпителия (указана синей стрелкой), которая образует верхний край этого среза.

1. Просвет трахеи
2. Псевдостратифицированный (реснитчатый) столбчатый эпителий
3. Гиалиновый хрящ (100x)
4. Жировая ткань

На этом слайде, показывающем поперечное сечение трахеи млекопитающего (трахеи), содержатся примеры нескольких различных видов тканей.Поддерживает трахею кольцо соединительной ткани, называемое гиалиновым хрящом. Хондроциты (хрящевые клетки), которые секретируют этот поддерживающий матрикс, расположены в пространствах, называемых лакунами.

3 — Гиалиновый хрящ (100x)

 Лаборатория-2 10

1. Гиалиновый хрящ (400x)
2. Жировая ткань

1 — Гиалиновый хрящ (400x)

1. Лакуна
2. Хондроцит (хрящевая клетка)
3. Надхрящница

Лаб-2 09

1. Просвет трахеи
2. Псевдостратифицированный цилиндрический эпителий (крупный план)
3. Гиалиновый хрящ
4. Жировая ткань

На этом слайде, показывающем поперечное сечение трахеи млекопитающего (трахеи), содержатся примеры нескольких различных видов тканей. Выстилка трахеи состоит из типа ткани, называемого псевдомногослойным (реснитчатым) столбчатым эпителием.Этот единственный слой реснитчатых клеток кажется стратифицированным, потому что клетки различаются по своей толщине и потому, что их ядра расположены на разных уровнях.

2 — Псевдостратифицированный цилиндрический эпителий (крупный план)

1. Реснитчатая кайма
2. Эпителиальный слой

Лаб-2 09

1. Просвет трахеи
2. Псевдостратифицированный цилиндрический эпителий (крупный план)
3. Гиалиновый хрящ
4. Жировая ткань (100x)

На этом слайде, показывающем поперечное сечение трахеи млекопитающего (трахеи), содержатся примеры нескольких различных видов тканей. В дополнение к псевдомногослойному столбчатому эпителию, выстилающему трахею и гиалиновый хрящ, на этом слайде также видна обширная область жировой ткани, которая специализируется на хранении жира. На подготовленных предметных стеклах из клеток удален жир, что придает ткани вид рыбьей сети.

4 — Жировая ткань (100x)

 Лаборатория-2 10

1. гиалиновый хрящ
2. Жировая ткань (400x)

2 — Жировая ткань (400x)

1. Жировые (жировые) клетки
2. Ядро клетки

Лаб-2 14

На этом предметном стекле находится срез высушенной компактной кости. Обратите внимание, что костный матрикс откладывается концентрическими слоями, называемыми ламелями. Основной структурной единицей компактной кости является остеон. В каждом остеоне пластинки располагаются вокруг центрального гаверсова канала, в котором проходят нервы и кровеносные сосуды в живой кости. Остеоциты (клетки кости) расположены в пространствах, называемых лакунами, которые соединены тонкими ветвящимися канальцами, называемыми канальцами.Эти «маленькие каналы» расходятся из лакун, образуя разветвленную сеть, соединяющую костные клетки друг с другом и с кровоснабжением.

Крупный план гаверсовой системы

 Лаборатория-2 15

1. Гаверсианский канал
2. Лакуны

 Лаборатория-2 16

Это слайд пучка гладкой мышечной ткани, который был разделен, чтобы показать отдельные клетки.Каждая из этих веретенообразных мышечных клеток имеет одно удлиненное ядро. У большинства животных гладкая мышечная ткань организована в виде кольцевых и продольных слоев, которые действуют антагонистически, укорачивая или удлиняя, сужая или расширяя тело или орган. В качестве примера такого расположения см. Два слоя гладких мышц на поперечном срезе кишечника млекопитающих.

 Лаборатория-2 17

1. Многослойный плоский эпителий
2. Проток, состоящий из простого кубического эпителия
3. Скелетные мышцы
4. Жировая ткань
5. Плотная соединительная ткань неправильной формы

Крупный план языка

1. Жировая ткань
2. Скелетная мышца (продольный вид)
3. Простой кубический эпителий

 Лаборатория-2 20

На этом предметном стекле показан участок сердечной мышцы, поперечнополосатой, как скелетная мышца, но приспособленной для непроизвольных ритмичных сокращений, подобно гладкой мышце. Хотя миофибриллы поперечно исчерчены, каждая клетка имеет только одно ядро, расположенное в центре. Обратите внимание на слабо окрашенные поперечные полосы, называемые вставочными дисками (обозначены синими стрелками), которые обозначают границы между концами клеток. Эти специализированные соединительные зоны уникальны для сердечной мышцы.

 Лаборатория-2 19

1. Тело нервной клетки
2. Отросток нервной клетки

 Лаборатория-2 21

На этом предметном стекле представлен продольный срез сухожилия, состоящего из плотной регулярной соединительной ткани. Обратите внимание на правильно расположенные пучки плотно упакованных коллагеновых волокон, идущих в одном направлении, что приводит к гибкости ткани с большим сопротивлением тянущим силам.

 Лаборатория-2 22

Поскольку простой плоский эпителий состоит из одного слоя чешуйчатых клеток, он хорошо подходит для быстрой диффузии и фильтрации.Эти клетки выглядят шестиугольными на поверхности, но если смотреть сбоку (как показано на изображении модели выше), они кажутся плоскими с выпуклостями в местах расположения ядер. Простой плоский эпителий образует внутренние стенки кровеносных сосудов (эндотелий), стенку боуменовой капсулы почки, выстилку полости тела и внутренних органов (париетальную и висцеральную брюшину), стенки воздухоносных мешков (альвеол) и дыхательных путей. легкого.

Вид сверху

 Лаборатория-2 23

 Лаборатория-2 24

Простые кубовидные эпителиальные клетки обычно шестигранные (кубические), но они кажутся квадратными при виде сбоку (как показано на приведенном выше изображении модели) и многоугольными или шестиугольными при взгляде сверху. Их сферические ядра окрашиваются в темный цвет и часто придают слою вид нити бусинок. Этот тип ткани приспособлен для секреции и всасывания. Его можно найти в таких областях, как почечные канальцы, оболочка яичника и как компонент протоков многих желез.

Вид сверху

 Лаборатория-2 25

 Лаборатория-2 26

Простой столбчатый эпителий состоит из высоких (столбчатых) клеток, плотно упакованных вместе. При взгляде с поверхности они кажутся шестиугольными, но при взгляде сбоку (как показано на изображении модели выше) они выглядят как ряд прямоугольников с удлиненными ядрами, часто расположенными на одном уровне, обычно в нижней части клетка. Простые столбчатые эпителиальные клетки могут быть специализированы для секреции (например, бокаловидные клетки, которые выделяют защитный слой слизи в тонкой кишке), для абсорбции или для защиты от истирания.Столбчатые эпителиальные клетки выстилают большую часть пищеварительного тракта, яйцеводы и многие железы.

Вид с поверхности

 Лаборатория-2 27

 Лаборатория-2 28

На изображении слева показана модель псевдомногослойного столбчатого эпителия. Этот тип ткани состоит из одного слоя клеток, покоящихся на неклеточной базальной мембране, которая защищает эпителий. Ткань кажется многослойной (состоящей из нескольких слоев), потому что клетки не все имеют одинаковую высоту и потому что их ядра (показаны черными овальными структурами) расположены на разных уровнях.Псевдостратифицированный реснитчатый цилиндрический эпителий выстилает трахею (дыхательное горло) и более крупные дыхательные пути.

 Лаборатория-2 29

Скелетные мышцы представляют собой наиболее распространенный тип мышечной ткани в организме позвоночных, составляющий не менее 40% его массы. Хотя она часто активируется рефлексами, которые функционируют автоматически в ответ на внешний раздражитель, скелетные мышцы также называют произвольными мышцами, потому что это единственный тип мышц, подлежащий сознательному контролю. Поскольку волокна скелетных мышц имеют явные полосы, называемые исчерченностью, которые можно наблюдать под микроскопом, их также называют поперечно-полосатыми мышцами. Обратите внимание, что клетки скелетных мышц многоядерные, то есть каждая клетка имеет более одного ядра.

 Лаборатория-2 30

Гладкая мышца — простейшая из трех видов мышц. Он обнаруживается там, где необходимы медленные, устойчивые, непроизвольные сокращения, например, в пищеварительном тракте, репродуктивной системе и других внутренних органах.Гладкомышечные клетки длинные, веретенообразные, с одним центрально расположенным ядром. Гладкие мышцы часто располагаются в два слоя, которые проходят перпендикулярно друг другу: круговой слой, волокна которого выглядят в поперечном сечении, как показано на модели выше, и продольный слой, волокна которого выглядят как концы обрезанного кабеля, если смотреть сверху.

 Лаборатория-2 31

Сердечная мышца имеет поперечно-полосатую структуру, как и скелетная мышца, но приспособлена для непроизвольных ритмичных сокращений, как и гладкая мышца. Миофибриллы поперечно исчерчены, но каждая клетка имеет только одно центрально расположенное ядро. Обратите внимание на темно-синие поперечные полосы на модели, называемые вставочными дисками, которые отмечают границы между концами мышечных клеток. Эти специализированные соединительные зоны уникальны для сердечной мышцы.

 Лаборатория-2 32

Эта модель показывает поперечное сечение компактной кости. Обратите внимание, что матрица кости откладывается концентрическими слоями, которые называются ламелями (5).Основной структурной единицей в этом типе кости является гаверсова система, или остеон. В каждом из этих остеонов пластинки расположены вокруг центрального гаверсова канала (1), в котором находятся нервы (4) и кровеносные сосуды (2, 3) в живой кости. Остеоциты или костные клетки (6) расположены в пространствах, называемых лакунами (7), которые соединены тонкими ветвящимися канальцами, называемыми канальцами (8). Эти «маленькие каналы» расходятся из лакун, образуя обширную сеть, позволяющую костным клеткам общаться друг с другом и обмениваться метаболитами.

 Лаборатория-2 33

На изображении выше изображен сильно увеличенный мультиполярный нейрон, наиболее распространенный тип нейронов, встречающийся у людей. Обратите внимание, что тело клетки (1) содержит ядро ​​(2) с заметным темным окрашивающимся ядрышком (3). От тела клетки отходят цитоплазматические отростки, называемые отростками нервных клеток. В двигательных нейронах (которые проводят нервные импульсы к мышечным клеткам) эти отростки состоят из одного длинного аксона (4) и множества более коротких дендритов (5).

4 — Аксон

 Лаборатория-2 34

Обратите внимание на это увеличенное изображение аксона, которое окружено специализированными клетками, называемыми шванновскими клетками (1), чьи плазматические мембраны образуют покрытие аксона, называемое нейрилеммой (2), которое показано на модели коричневым цветом. Эти шванновские клетки выделяют жировую миелиновую оболочку (3), показанную на модели желтым цветом, которая защищает и изолирует нервные волокна друг от друга и увеличивает скорость передачи нервных импульсов. Соседние шванновские клетки вдоль аксона не соприкасаются друг с другом, оставляя промежутки в оболочке, называемые перехватами Ранвье через равные промежутки времени (4).

Уникальная организация данных — CarbonData

ВВЕДЕНИЕ

Apache CarbonData хранит данные в формате столбцов, при этом каждый блок данных сортируется независимо друг от друга, что обеспечивает более быструю фильтрацию и лучшее сжатие.

ОПИСАНИЕ

Хотя CarbonData хранит данные в столбцовом формате, он отличается от традиционных столбцовых форматов тем, что столбцы в каждой группе строк (блоке данных) сортируются независимо от других столбцов.Хотя эта схема требует, чтобы CarbonData сохранял сопоставление номеров строк с каждым значением столбца, это позволяет использовать бинарный поиск для более быстрой фильтрации, а поскольку значения сортируются, одинаковые/похожие значения объединяются, что обеспечивает лучшее сжатие и снижает накладные расходы на хранение. требуется сопоставлением номеров строк для смещений.

КРАТКОЕ ВВЕДЕНИЕ О ХРАНИЛИЩЕ СТОЛБЦОВ

В столбцовой базе данных все значения столбца 1 физически находятся вместе, за ними следуют все значения столбца 2 и т. д.Данные хранятся в порядке записей, поэтому 100-я запись для столбца 1 и 100-я запись для столбца 2 принадлежат одной и той же входной записи. Это позволяет получать доступ к отдельным элементам данных, например имени клиента, в столбцах как к группе, а не по отдельности построчно.

Вот пример простой таблицы базы данных с 4 столбцами и 3 строками.

Таблица 1: Таблица базы данных с 4 столбцами и 3 ряда

ROW-ориентированные хранения: 1, Доу, Джон, 8000; 2, Смит, Джейн, 4000; 3, Бек ,Сэм,1000;

Хранилище, ориентированное на столбцы: 1,2,3;Доу,Смит,Бек;Джон,Джейн,Сэм;8000,4000,1000;

Одним из основных преимуществ столбчатой ​​базы данных является то, что данные могут быть сильно сжаты. Сжатие позволяет очень быстро выполнять столбцовые операции, такие как MIN, MAX, SUM, COUNT и AVG. Еще одним преимуществом является то, что, поскольку хранилище на основе столбцов самоиндексируется, оно использует меньше места на диске, чем система управления реляционными базами данных (RDBMS), содержащая те же данные.

ФОРМАТ ФАЙЛА CARBONDATA

Файл Apache CarbonData содержит группы данных, называемые блоклетами, вместе со всей необходимой информацией, такой как схема, смещения, индексы и т. д., в нижнем колонтитуле файла.

Нижний колонтитул файла можно прочитать один раз, чтобы построить индексы в памяти, которые затем можно использовать для оптимизации сканирования и обработки всех последующих запросов.

Каждый блок в файле далее делится на фрагменты данных, называемые фрагментами данных. Каждый фрагмент данных организован либо в формате столбца, либо в формате строки, и хранит данные либо в одном столбце, либо в наборе столбцов. Все блоки в одном файле содержат одинаковое количество и тип блоков данных.

Рисунок 1: Carbondata File

Рисунок 2: Подробное описание формата файла Carbondata

I) Заголовок файла: содержит информацию о блотности около

II): набор строк в столбчатой ​​формате

• Баланс между эффективным сканированием и сжатием

• Данные сортируются по MDK (многомерным ключам)

• Размер блока по умолчанию: 64 МБ (но размер настраивается)

• Минимальный размер для фильтрации предикатов

  19

• 9

  03 размер для эффективного чтения и сжатия

Фрагмент столбца — это данные для одного столбца в блоклете.

• Данные столбца могут храниться как отсортированный индекс

• Гарантируется, что они будут непрерывными в файле

• Разрешить несколько столбцов формировать группу столбцов формат на основе

• подходит для набора столбцов, которые часто выбираются вместе

• экономия затрат на сшивку для реконструкции строки

Каждый фрагмент данных содержит несколько групп данных, называемых страницами.

Страница содержит данные одного столбца, а номер строки имеет фиксированный размер 32000. Есть три типа страниц.

• Страница данных: содержит закодированные данные столбца/группы столбцов.

• Страница идентификатора строки (необязательно): содержит отображения идентификаторов строк, используемые, когда страница данных хранится как инвертированный индекс.

Рисунок 4: Представление столбцов сортировки в фрагментах столбцов

Перевернутый индекс сообщает фактическое положение значения столбца в столбце (т.д, номер строки).

Пример: значение «1» в «столбце 2» присутствует в строках 1–8, поэтому остальные строки учитывать не нужно, что обеспечивает быструю фильтрацию.

Кроме того, инвертированный индекс хранит значения в отсортированном порядке, поэтому использование бинарного поиска эффективно сокращает время поиска значения фильтра.

Это также поможет восстановить строку, так как данные хранятся в столбцах, и значения могут перепутаться во время сортировки и хранения их по столбцам.

Рисунок 5: Кодирование длины цикла

III) Нижний колонтитул: Информация о метаданных

• Метаданные на уровне файла (количество строк, информация о сегменте, список информации о блоках и индекс) и статистика

• Схема блока

  Индекс и метаданные

Рис. 6. Нижний колонтитул файла CarbonData

%PDF-1.6 % 309 0 объект > эндообъект внешняя ссылка 309 71 0000000016 00000 н 0000002586 00000 н 0000002722 00000 н 0000002911 00000 н 0000003402 00000 н 0000003436 00000 н 0000003533 00000 н 0000003635 00000 н 0000003784 00000 н 0000003921 00000 н 0000004625 00000 н 0000004768 00000 н 0000005264 00000 н 0000005410 00000 н 0000005979 00000 н 0000006522 00000 н 0000007057 00000 н 0000007607 00000 н 0000008153 00000 н 0000008637 00000 н 0000070993 00000 н 0000071069 00000 н 0000071183 00000 н 0000071485 00000 н 0000071561 00000 н 0000071860 00000 н 0000080646 00000 н 0000080860 00000 н 0000081004 00000 н 0000081073 00000 н 0000081380 00000 н 0000081406 00000 н 0000081829 00000 н 0000091455 00000 н 0000091657 00000 н 0000091816 00000 н 0000091885 00000 н 0000092225 00000 н 0000092251 00000 н 0000092701 00000 н 0000101230 00000 н 0000101440 00000 н 0000101576 00000 н 0000101645 00000 н 0000101930 00000 н 0000101956 00000 н 0000102361 00000 н 0000112718 00000 н 0000112928 00000 н 0000113113 00000 н 0000113182 00000 н 0000113574 00000 н 0000113600 00000 н 0000114106 00000 н 0000114215 00000 н 0000114291 00000 н 0000117080 00000 н 0000117187 00000 н 0000117479 00000 н 0000117503 00000 н 0000117568 00000 н 0000117677 00000 н 0000117753 00000 н 0000128100 00000 н 0000128388 00000 н 0000128412 00000 н 0000128477 00000 н 0000128586 00000 н 0000128659 00000 н 0000128731 00000 н 0000001754 00000 н трейлер ]>> startxref 0 %%EOF 379 0 объект>поток z4IXXآlyX*8iPoDoI+hP:C}zZ[OVˮ, Tk3k2w^Xe௩V!x;]DBhͫ^)VХkbFp}u@%’5xG6V~:j^T((d(_4fIGL?nS5ZRi(ObMNA#B*(Οs2

) wR٢%s,X] Д_+~3L!)Աf8$PT5E]z»Lj]4CLVD:\Tlm. [9S(3\vS#پ,-HZe=NtkczH-c*\yHH−C\&A18QŇ.Ho Ά;u8Ks2p,$DO:,M-|Ԙaslnϱ$Wj31`nl(,j} %#x(/2kN4=TQB ЭЛФx» конечный поток эндообъект 310 0 obj%jiuJ0b/QkDj)/P -1324/R 3/U(?ApGKs

Выбор вечнозеленых растений для вашего ландшафта

Условия выращивания

• Зоны морозостойкости 3 и 4 и некоторые зоны 5 в Миннесоте.
• Избегайте чрезмерного воздействия северо-западных зимних ветров и южных воздействий.
• Влажная, плодородная, хорошо дренированная почва.
• рН почвы нейтральный (7.0) до слабокислого рН (6,0-7,0).

Некоторые вечнозеленые растения терпимы к далеко не идеальным условиям выращивания. Всегда выбирайте растения с требованиями к выращиванию, которые соответствуют условиям вашего ландшафта.

Размер

Крупные вечнозеленые растения служат отличным фоном для произведений искусства.

• Ель, пихта и туя — это вечнозеленые растения пирамидальной формы, которые могут покрывать круг диаметром 30 футов, когда достигают полной зрелости.
• Сосны также имеют пирамидальную форму в молодом возрасте, но по мере взросления они часто теряют нижние ветви, в результате чего под ними остается открытое пространство.
  • В зависимости от вида сосны могут достигать 50 футов и более в высоту.
  • Корни сосны заполняют большой круг почвы под их листвой, что затрудняет выращивание дерна и других растений под этими деревьями.
• Самшит можно стричь, чтобы сохранить форму шара или живой изгороди. Если их не стричь, они имеют раскидистую вертикальную форму.
• Рододендроны – это прямостоячие весеннецветущие кустарники. У них темно-зеленые листья, которые остаются прикрепленными к растению в течение зимы, когда они становятся от темно-зеленого до бронзового цвета.
• Меньшие прямостоячие можжевельники или колоновидные туи часто больше подходят для жилых участков. Эти вечнозеленые растения созревают на высоте от 20 до 30 футов с разбросом от 5 до 10 футов, в зависимости от сорта.
• Кусты можжевельника горизонтальной формы могут разрастись до 5 или 6 футов за несколько лет.
  • Высота значительно различается в зависимости от разновидности.
  • 18-дюймовый можжевельник скандия гораздо полезнее под окном на уровне земли, чем его 5-футовый родственник, можжевельник савин.
• Японские тисы часто туго обрезают, чтобы сохранить желаемую высоту или ширину, но некоторые сорта со временем вырастают в 20-футовые деревья или очень широкие кусты.

Форма, цвет и текстура

Вечнозеленые растения бывают разных форм: в форме пирамиды, раскидистые, открытые, распростертые или стелющиеся, насыпные, округлые, вертикальные, плакучие.

Вечнозеленые растения

также обеспечивают круглогодичный цвет и текстуру в ландшафте, что делает их отличными акцентирующими растениями.Это важная характеристика растения в Миннесоте и других районах с длинной зимой.

При выборе вечнозеленых растений учитывайте:

• Листва, кора, шишки, ягоды.
• Солнечный свет важен для поддержания цвета листвы.
• Возраст нароста может повлиять на цвет.
• Некоторые опции:
  • Серебристо-голубые сорта можжевельника
  • Тис японский темно-зеленый; женские растения приносят красные ягоды
  • Корично-оранжевая кора и голубовато-зеленая хвоя сосны обыкновенной
  • Пурпурно-коричневые восточные красные кедры
  • Темно-зеленая ель или бальзамическая пихта
• Для хорошей визуальной привлекательности избегайте сочетания вечнозеленых растений с одинаковыми или очень похожими цветами, текстурами и формами.

Вечнозеленые растения для сложных участков

• Глинистая почва — туя, сосна австрийская, сосна пондероза, пихта белая
• Песчаный грунт — сосна обыкновенная, сосна обыкновенная, можжевельник
• Влажная почва — туя американская, пихта бальзамическая, ель черная
• Высокий pH — туя, ель чернохилловая, сосна обыкновенная, сосна пондероза, можжевельник
• Ветреный, открытый — ель Блэк-Хиллз, сосна обыкновенная, сосна муго, сосна красная, сосна пондероза, можжевельник Скалистых гор, можжевельник Савин, восточный красный кедр, пихта Дугласа
• Частичное солнце — туя, пихта бальзамическая, пихта дугласова
• Оттенок — болиголов канадский, тис канадский, тис японский

Concolor или белая пихта — хорошая альтернатива голубой ели Колорадо.

Ель голубая колючая — Не рекомендуется

Ель голубая колорадская ( Picea pungens ) больше не рекомендуется для ландшафтов Миннесоты из-за ее восприимчивости к нескольким изнурительным заболеваниям ели, в частности, к личинке хвои Rhizosphaera и раку Cytospora .

Пихта одноцветная ( Abies concolor ) и некоторые белые ели являются хорошей альтернативой колорадской ели для крупных деревьев с сине-зеленой листвой. Есть также некоторые карликовые сорта голубой ели, которые также представлены на рынке, такие как «Fat Albert» (15 футов в высоту и 3 фута в ширину).

14.2 Первичные ткани животных — концепции биологии — 1-е канадское издание

Многоклеточные сложные животные имеют четыре основных типа тканей: эпителиальную, соединительную, мышечную и нервную. Напомним, что ткани представляют собой группы однотипных клеток, выполняющих родственные функции. Эти ткани объединяются, образуя органы, такие как кожа или почки, которые выполняют определенные специализированные функции в организме. Органы организованы в системы органов для выполнения функций; примеры включают систему кровообращения, состоящую из сердца и кровеносных сосудов, и пищеварительную систему, состоящую из нескольких органов, включая желудок, кишечник, печень и поджелудочную железу.Системы органов объединяются, чтобы создать целый организм.

Эпителиальные ткани

Эпителиальные ткани покрывают снаружи органы и структуры тела и выстилают просветы органов одним или несколькими слоями клеток. Типы эпителия классифицируются по форме присутствующих клеток и количеству слоев клеток. Эпителии, состоящие из одного слоя клеток, называются простыми эпителиями ; эпителиальная ткань, состоящая из нескольких слоев, называется многослойным эпителием .В табл. 14.2 приведены различные типы эпителиальных тканей.

Таблица 14.2 Различные типы эпителиальных тканей

Форма ячейки	Описание	Местоположение
чешуйчатый	плоская, неправильной круглой формы	простой: альвеолы ​​легких, капилляры многослойные: кожа, рот, влагалище
прямоугольный	в форме куба, с центральным ядром	железы, почечные канальцы
столбчатый	высокое, узкое, ядро ​​направлено к основанию высокое, узкое, ядро ​​расположено вдоль клетки	простые: пищеварительный тракт псевдослоистые: дыхательные пути
переходный	круглый, простой, но выглядит многослойным	мочевой пузырь

Плоскоклеточный эпителий

Плоскоклеточные эпителиальные клетки обычно круглые, плоские и имеют маленькое ядро, расположенное в центре. Очертания клеток слегка неровные, и клетки соединяются вместе, образуя покрытие или выстилку. Когда клетки располагаются в один слой (простой эпителий), они облегчают диффузию в ткани, например, в зоны газообмена в легких и обмен питательных веществ и отходов в кровеносных капиллярах.

Рисунок 14.7. Клетки плоского эпителия (а) имеют слегка неправильную форму и маленькое ядро, расположенное в центре. Эти клетки можно разделить на слои, как в (b) этом образце шейки матки человека.(кредит b: модификация работы Эда Утмана; данные масштабной линейки от Мэтта Рассела)

Рис. 14.7 a иллюстрирует слой плоскоклеточных клеток, мембраны которых соединены вместе, образуя эпителий. Изображение На рис. 14.7 b показаны клетки плоского эпителия, расположенные в многослойных слоях, где необходима защита тела от внешнего истирания и повреждений. Это называется многослойным плоским эпителием и встречается в коже и тканях, выстилающих рот и влагалище.

Кубовидные эпителиальные клетки , показанные на рис. 14.8, имеют форму куба с одним центральным ядром. Чаще всего они встречаются в виде одного слоя, представляющего собой простой эпителий в железистых тканях по всему телу, где они подготавливают и секретируют железистый материал. Они также обнаруживаются в стенках канальцев и в протоках почек и печени.

Рисунок 14.8. Простые кубические эпителиальные клетки выстилают канальцы в почках млекопитающих, где они участвуют в фильтрации крови.

Столбчатые эпителиальные клетки в высоту больше, чем в ширину: они напоминают стопку столбцов в эпителиальном слое и чаще всего встречаются в однослойном расположении. Ядра столбчатых эпителиальных клеток в пищеварительном тракте кажутся выстроенными у основания клеток, как показано на рис. 14.9. Эти клетки поглощают материал из просвета пищеварительного тракта и подготавливают его к поступлению в организм через кровеносную и лимфатическую системы.

Рисунок 14.9. Простые столбчатые эпителиальные клетки поглощают материал из пищеварительного тракта. Бокаловидные клетки выделяют слизь в просвет пищеварительного тракта.

Столбчатые эпителиальные клетки, выстилающие дыхательные пути, кажутся стратифицированными. Однако каждая клетка прикреплена к базовой мембране ткани и, следовательно, это простые ткани. Ядра расположены на разных уровнях в слое клеток, что создает впечатление наличия более одного слоя, как показано на рис. 14.10. Это называется псевдомногослойным столбчатым эпителием.Это клеточное покрытие имеет реснички на апикальной или свободной поверхности клеток. Реснички усиливают движение слизистых и захваченных частиц из дыхательных путей, помогая защитить систему от инвазивных микроорганизмов и вредных материалов, которые вдыхаются в организм. Бокаловидные клетки вкраплены в некоторые ткани (например, в слизистую оболочку трахеи). Бокаловидные клетки содержат слизь, которая улавливает раздражители, которые в случае трахеи препятствуют попаданию этих раздражителей в легкие.

Рисунок 14.10. Псевдостратифицированный цилиндрический эпителий выстилает дыхательные пути. Они существуют в одном слое, но расположение ядер на разных уровнях создает впечатление, что существует более одного слоя. Бокаловидные клетки, расположенные между цилиндрическими эпителиальными клетками, выделяют слизь в дыхательные пути.

Переходные или уроэпителиальные клетки появляются только в мочевыделительной системе, преимущественно в мочевом пузыре и мочеточнике. Эти клетки располагаются в виде стратифицированного слоя, но могут казаться нагроможденными друг на друга в расслабленном пустом мочевом пузыре, как показано на рисунке 14.11. По мере наполнения мочевого пузыря эпителиальный слой разворачивается и расширяется, чтобы удерживать введенный в него объем мочи. Когда мочевой пузырь наполняется, он расширяется, а слизистая оболочка становится тоньше. Другими словами, ткань переходит из толстой в тонкую.

Рисунок 14.11. Переходный эпителий мочевого пузыря претерпевает изменения толщины в зависимости от того, насколько мочевой пузырь наполнен.

Какое из следующих утверждений о типах эпителиальных клеток неверно?

1. Простые столбчатые эпителиальные клетки выстилают легочную ткань.
2. Клетки простого кубического эпителия участвуют в фильтрации крови в почках.
3. Псевдослоистые столбчатые эпителии встречаются в одном слое, но расположение ядер создает впечатление, что присутствует более одного слоя.
4. Переходный эпителий меняет толщину в зависимости от того, насколько наполнен мочевой пузырь.

Соединительные ткани состоят из матрицы, состоящей из живых клеток и неживого вещества, называемого основным веществом.Основное вещество состоит из органического вещества (обычно белка) и неорганического вещества (обычно минерала или воды). Основной клеткой соединительной ткани является фибробласт. Эта клетка образует волокна, присутствующие почти во всех соединительных тканях. Фибробласты подвижны, способны осуществлять митоз и могут синтезировать любую необходимую соединительную ткань. В некоторых тканях обнаруживаются макрофаги, лимфоциты и иногда лейкоциты. Некоторые ткани имеют специализированные клетки, которых нет в других. Матрица в соединительных тканях придает ткани ее плотность. Когда соединительная ткань имеет высокую концентрацию клеток или волокон, она имеет пропорционально менее плотный матрикс.

Органическая часть или белковые волокна соединительной ткани представляют собой коллагеновые, эластические или ретикулярные волокна. Коллагеновые волокна обеспечивают прочность ткани, предотвращая ее разрыв или отделение от окружающих тканей. Эластические волокна состоят из белка эластина; это волокно может растягиваться на полторы своей длины и возвращаться к своим первоначальным размерам и форме.Эластичные волокна обеспечивают эластичность тканей. Ретикулярные волокна представляют собой третий тип белковых волокон соединительной ткани. Это волокно состоит из тонких нитей коллагена, образующих сеть волокон для поддержки тканей и других органов, с которыми оно связано. Различные типы соединительных тканей, типы клеток и волокон, из которых они состоят, а также расположение образцов тканей приведены в таблице 14. 3.

Таблица 14.3. Соединительные ткани

Ткань	Клетки	Волокна	Местоположение
свободная/ареолярная	фибробласты, макрофаги, некоторые лимфоциты, некоторые нейтрофилы	несколько: коллагеновые, эластические, ретикулярные	вокруг кровеносных сосудов; якоря эпителия
плотная волокнистая соединительная ткань	фибробласты, макрофаги,	в основном коллаген	нерегулярный: кожа в норме: сухожилия, связки
хрящ	хондроциты, хондробласты	гиалин: мало коллагена волокнистый хрящ: большое количество коллагена	скелет акулы, кости плода, человеческие уши, межпозвонковые диски
кость	остеобласты, остеоциты, остеокласты	некоторые: коллагеновые, эластичные	скелеты позвоночных
жировой	адипоцитов	несколько	жировая ткань (жир)
кровь	эритроциты, лейкоциты	нет	кровь

Свободная/ареолярная соединительная ткань

Рыхлая соединительная ткань , также называемая ареолярной соединительной тканью, содержит образцы всех компонентов соединительной ткани. Как показано на рис. 14.12, рыхлая соединительная ткань содержит некоторое количество фибробластов; присутствуют также макрофаги. Коллагеновые волокна относительно широкие и окрашиваются в светло-розовый цвет, в то время как эластические волокна тонкие и окрашиваются в темно-синий или черный цвет. Пространство между форменными элементами ткани заполнено матрицей. Содержащийся в соединительной ткани материал придает ей рыхлую консистенцию, похожую на растянутый ватный тампон. Рыхлая соединительная ткань находится вокруг каждого кровеносного сосуда и помогает удерживать сосуд на месте.Ткань также находится вокруг и между большинством органов тела. Таким образом, ареолярная ткань жесткая, но гибкая и состоит из мембран.

Рисунок 14.12. Рыхлая соединительная ткань состоит из рыхло переплетенных коллагеновых и эластических волокон. Волокна и другие компоненты матрикса соединительной ткани секретируются фибробластами.

Волокнистая соединительная ткань

Волокнистые соединительные ткани содержат большое количество коллагеновых волокон и небольшое количество клеток или матриксного материала. Волокна могут быть расположены неравномерно или регулярно с параллельными нитями. Неравномерно расположенные волокнистые соединительные ткани обнаруживаются в тех областях тела, где нагрузка возникает со всех сторон, например, в дерме кожи. Обычная волокнистая соединительная ткань, показанная на рис. 14.13, содержится в сухожилиях (соединяющих мышцы с костями) и связках (соединяющих кости с костями).

Рисунок 14.13. Волокнистая соединительная ткань сухожилия имеет параллельные тяжи коллагеновых волокон.

Хрящ представляет собой соединительную ткань с большим количеством матрикса и переменным количеством волокон. Клетки, называемые хондроцитами , образуют матрикс и волокна ткани. Хондроциты находятся в тканевых пространствах, называемых лакунами .

Хрящ с небольшим количеством коллагеновых и эластических волокон представляет собой гиалиновый хрящ, показанный на рис. 14.14. Лакуны беспорядочно разбросаны по всей ткани, а матрикс приобретает молочный или шероховатый вид при обычном гистологическом окрашивании. У акул есть хрящевой скелет, как и почти у всего человеческого скелета на определенной стадии развития до рождения. Остаток этого хряща сохраняется во внешней части человеческого носа. Гиалиновый хрящ также находится на концах длинных костей, уменьшая трение и смягчая сочленения этих костей.

Эластичный хрящ имеет большое количество эластичных волокон, что придает ему невероятную гибкость. Уши большинства позвоночных животных содержат этот хрящ, как и части гортани или голосового аппарата.Фиброхрящ содержит большое количество коллагеновых волокон, придающих ткани огромную прочность. Волокнистый хрящ включает межпозвонковые диски у позвоночных животных. Гиалиновый хрящ, обнаруженный в подвижных суставах, таких как колено и плечо, повреждается в результате старения или травмы. Поврежденный гиалиновый хрящ заменяется волокнистым хрящом, в результате чего суставы становятся «жесткими».

Кость, или костная ткань, представляет собой соединительную ткань, содержащую большое количество матриксного материала двух различных типов. Органический матрикс подобен материалу матрикса, обнаруженному в других соединительных тканях, включая некоторое количество коллагена и эластических волокон. Это придает ткани прочность и гибкость. Неорганическая матрица состоит из минеральных солей, в основном солей кальция, которые придают ткани твердость. Без адекватного органического материала в матрице ткань разрывается; без адекватного неорганического материала в матрице ткань изгибается.

В кости есть три типа клеток: остеобласты, остеоциты и остеокласты.Остеобласты активно участвуют в создании кости для роста и ремоделирования. Остеобласты откладывают костный материал в матрицу, и после того, как матрица их окружает, они продолжают жить, но в сниженном метаболическом состоянии в виде остеоцитов. Остеоциты находятся в костных лакунах. Остеокласты активны в разрушении кости для ее ремоделирования и обеспечивают доступ к кальцию, хранящемуся в тканях. Остеокласты обычно находятся на поверхности ткани.

Кость можно разделить на два типа: компактную и губчатую. Компактная кость находится в теле (или диафизе) длинной кости и на поверхности плоских костей, тогда как губчатая кость находится в конце (или эпифизе) длинной кости. Компактная кость организована в субъединицы, называемые остеонами , как показано на рис. 14.15. Кровеносный сосуд и нерв находятся в центре структуры внутри гаверсова канала, вокруг которого расходящиеся круги лакун, известные как пластинки. Волнистые линии, видимые между лакунами, представляют собой микроканалы, называемые канальцами ; они соединяют лакуны, чтобы способствовать диффузии между клетками.Губчатая кость состоит из крошечных пластин, называемых трабекулами , эти пластины служат распорками, придающими губчатой ​​кости прочность. Со временем эти пластины могут сломаться, в результате чего кость станет менее упругой. Костная ткань образует внутренний скелет позвоночных животных, обеспечивая структуру животного и точки крепления сухожилий.

Рисунок 14.15. (а) Компактная кость представляет собой плотный матрикс на внешней поверхности кости. Губчатая кость внутри компактной кости пористая с перепончатыми трабекулами.(b) Компактная кость организована в кольца, называемые остеонами. Кровеносные сосуды, нервы и лимфатические сосуды находятся в центральном гаверсовом канале. Кольца пластинок окружают гаверсов канал. Между ламелями находятся полости, называемые лакунами. Каналики – это микроканалы, соединяющие лакуны между собой. (c) Остеобласты окружают внешнюю часть кости. Остеокласты проделывают туннели в кости, а остеоциты обнаруживаются в лакунах.

Жировая ткань или жировая ткань считается соединительной тканью, даже несмотря на то, что она не имеет фибробластов или настоящего матрикса и имеет лишь несколько волокон.Жировая ткань состоит из клеток, называемых адипоцитами, которые собирают и хранят жир в форме триглицеридов для энергетического метаболизма. Жировая ткань дополнительно служит изоляцией, помогая поддерживать температуру тела, позволяя животным быть эндотермическими, и они действуют как защита от повреждений органов тела. Под микроскопом клетки жировой ткани кажутся пустыми из-за выделения жира при обработке материала для просмотра, как видно на рис. 14.16. Тонкие линии на изображении — это клеточные мембраны, а ядра — маленькие черные точки по краям клеток.

Рисунок 14.16. Жировая ткань представляет собой соединительную ткань, состоящую из клеток, называемых адипоцитами. Адипоциты имеют небольшие ядра, расположенные по краю клетки.

Кровь считается соединительной тканью, поскольку она имеет матрицу, как показано на рис. 14.17. Типы живых клеток — это эритроциты (эритроциты), также называемые эритроцитами, и лейкоциты (лейкоциты), также называемые лейкоцитами. Жидкую часть цельной крови, ее матрикс, принято называть плазмой.

Рисунок 14.17. Кровь представляет собой соединительную ткань, имеющую жидкую матрицу, называемую плазмой, и не имеющую волокон.Эритроциты (красные кровяные тельца), преобладающий тип клеток, участвуют в транспорте кислорода и углекислого газа. Также присутствуют различные лейкоциты (лейкоциты), участвующие в иммунном ответе.

Клеткой, обнаруженной в наибольшем количестве в крови, являются эритроциты. Эритроциты в образце крови исчисляются миллионами: среднее количество эритроцитов у приматов составляет от 4,7 до 5,5 миллионов клеток на микролитр. Эритроциты постоянно имеют одинаковый размер у вида, но различаются по размеру между видами.Например, средний диаметр эритроцита примата составляет 7,5 мкл, у собаки он близок к 7,0 мкл, а диаметр эритроцитов у кошки составляет 5,9 мкл. Овечьи эритроциты еще меньше – 4,6 мкл. Эритроциты млекопитающих теряют свои ядра и митохондрии, когда они высвобождаются из костного мозга, где они производятся. Красные кровяные тельца рыб, амфибий и птиц сохраняют свои ядра и митохондрии на протяжении всей жизни клетки. Основная функция эритроцита – транспортировать и доставлять кислород к тканям.

Лейкоциты являются преобладающими лейкоцитами в периферической крови.Лейкоциты в крови исчисляются тысячами с измерениями, выраженными в виде диапазонов: количество приматов колеблется от 4800 до 10800 клеток на мкл, собак от 5600 до 19200 клеток на мкл, кошек от 8000 до 25000 клеток на мкл, крупного рогатого скота от 4000 до 12000 клеток на мкл, а свиньи от 11 000 до 22 000 клеток на мкл.

Лимфоциты функционируют главным образом в иммунном ответе на чужеродные антигены или материал. Различные типы лимфоцитов вырабатывают антитела, адаптированные к чужеродным антигенам, и контролируют выработку этих антител.Нейтрофилы являются фагоцитирующими клетками и участвуют в одной из первых линий защиты от микробных захватчиков, способствуя удалению бактерий, проникших в организм. Другим лейкоцитом, обнаруживаемым в периферической крови, является моноцит. Моноциты дают начало фагоцитирующим макрофагам, которые очищают мертвые и поврежденные клетки в организме, независимо от того, являются ли они чужеродными или принадлежат животному-хозяину. Два дополнительных лейкоцита в крови — эозинофилы и базофилы — помогают облегчить воспалительную реакцию.

Слабозернистый материал среди клеток представляет собой цитоплазматический фрагмент клетки костного мозга. Это называется тромбоцитом или тромбоцитом. Тромбоциты участвуют в стадиях, ведущих к свертыванию крови, чтобы остановить кровотечение через поврежденные кровеносные сосуды. Кровь выполняет ряд функций, но в первую очередь она переносит вещества по телу, чтобы доставлять питательные вещества к клеткам и удалять из них отходы.

В телах животных есть три типа мышц: гладкие, скелетные и сердечные.Они различаются наличием или отсутствием исчерченности или полос, количеством и расположением ядер, независимо от того, контролируются ли они вольно или невольно, и их расположением в теле. Таблица 14.4 суммирует эти различия.

Таблица 14.4. Типы мышц

Тип мышц	Полосы	Ядра	Управление	Местоположение
гладкая	нет	одинарный, в центре	непроизвольный	внутренние органы
скелет	да	много, на периферии	добровольно	скелетные мышцы
сердечный	да	одинарный, в центре	непроизвольный	сердце

Гладкая мышца не имеет исчерченности в своих клетках. Он имеет одно центральное ядро, как показано на рис. 14.18. Сокращение гладкой мускулатуры происходит под непроизвольным контролем вегетативной нервной системы и в ответ на местные условия в тканях. Гладкую мышечную ткань также называют неисчерченной, поскольку она не имеет полосчатого вида скелетных и сердечных мышц. Стенки кровеносных сосудов, трубки пищеварительной системы и трубки половой системы состоят в основном из гладкой мускулатуры.

Рисунок 14.18. Гладкомышечные клетки не имеют исчерченности, в отличие от клеток скелетных мышц.Клетки сердечной мышцы имеют исчерченность, но, в отличие от многоядерных клеток скелета, имеют только одно ядро. Сердечная мышечная ткань также имеет вставочные диски, специализированные области, идущие вдоль плазматической мембраны, которые соединяют соседние клетки сердечной мышцы и помогают передавать электрический импульс от клетки к клетке.

Скелетные мышцы имеют исчерченность клеток, обусловленную расположением сократительных белков актина и миозина. Эти мышечные клетки относительно длинные и имеют несколько ядер по краю клетки.Скелетные мышцы находятся под произвольным контролем соматической нервной системы и находятся в мышцах, которые двигают кости. На рис. 14.18 показана гистология скелетных мышц.

Сердечная мышца, показанная на рис. 14.18, находится только в сердце. Как и скелетная мышца, она имеет поперечную исчерченность в своих клетках, но сердечная мышца имеет одно ядро, расположенное в центре. Сердечная мышца не находится под произвольным контролем, но вегетативная нервная система может влиять на ее ускорение или замедление.Дополнительным признаком клеток сердечной мышцы является линия, которая проходит вдоль конца клетки, когда она упирается в следующую сердечную клетку в ряду. Эта линия называется вставочным диском: она помогает эффективно передавать электрический импульс от одной клетки к другой и поддерживает прочную связь между соседними клетками сердца.

Apache совершенствует колоночную систему хранения данных Kudu для больших данных — ADTmag

Новости

Apache совершенствует механизм хранения столбцов Kudu для больших данных

• Дэвид Рамел
• 25 июля 2016 г.

Последним проектом больших данных с открытым исходным кодом, который Apache Software Foundation (ASF) повысил до статуса высшего уровня, является Kudu, «столбцовый механизм хранения, созданный для экосистемы Apache Hadoop, предназначенный для обеспечения гибких и высокопроизводительных аналитических конвейеров.«Сообщается, что этот проект заполняет архитектурный пробел, оставленный другими вариантами хранения, предоставляя недостающую часть для заполнения головоломки столбчатого хранения.

Один из многих проектов больших данных с открытым исходным кодом, поддерживаемых дистрибьютором Hadoop Cloudera Inc., Kudu предоставляет еще один вариант хранения для инфраструктуры Hadoop в дополнение к распределенной файловой системе Hadoop (HDFS) и HBase, заявила компания, дебютируя с этой технологией прошлой осенью перед переездом. его для ASF в качестве проекта-инкубатора.

«До сих пор разработчики были вынуждены делать выбор между быстрой аналитикой с помощью HDFS или эффективными обновлениями с помощью HBase», — сказал тогда Cloudera. «Особенно с появлением потоковых данных растет потребность в объединении двух функций для создания аналитических приложений в реальном времени на основе изменяющихся данных, что побуждает разработчиков создавать сложные архитектуры с доступными вариантами хранения. Kudu дополняет возможности HDFS. и HBase, обеспечивающие одновременную быструю вставку и обновление и эффективное сканирование столбцов.Эта мощная комбинация позволяет выполнять аналитические рабочие нагрузки в реальном времени с одним уровнем хранения, устраняя необходимость в сложных архитектурах.»

[Щелкните изображение для увеличения.] Заполнение пробела между HDFS и HBase (источник: Cloudera)

В схеме вещей ASF проекты, переведенные из стадии инкубации в статус высшего уровня, продемонстрировали хорошее управление в соответствии с меритократическими процессами и принципами организации. Получив статус высшего уровня, Куду выходит на растущую арену. Он следует как минимум за одним другим проектом столбчатого хранилища ASF, Apache Parquet (снова Cloudera, с Twitter), который был перенесен в апреле прошлого года. Другое похожее предложение — Apache ORC, описываемое как «самое маленькое и быстрое столбцовое хранилище для рабочих нагрузок Hadoop». Cloudera ранее в этом году представила Apache Arrow, «быстрый, интероперабельный стандарт столбцовой структуры данных в памяти», в надежде, что он станет де-факто эталоном для обработки и обмена в памяти.

Наряду с этими проектами Куду набрала обороты.

«Благодаря инкубатору Apache сообщество Kudu выросло до более чем 45 разработчиков и сотен пользователей, — заявил сегодня в пресс-релизе Тодд Липкон, вице-президент Apache Kudu и инженер-программист Cloudera.«Мы рады получить признание за наше сильное сообщество открытого исходного кода и с нетерпением ждем нашего предстоящего выпуска 1.0».

Ранее в этом месяце Kudu был переведен на версию 0.9.1, согласно блогу Apache Kudu, который публикует еженедельные обновления о статусе проекта.

В преддверии выпуска 1.0, упомянутого Lipcon (график не указан), разработчики могут получить исходный код в виде бета-версии с ограниченной функциональностью или виртуальной машины Kudu Quickstart. Чтобы помочь в таких ранних исследованиях технологии, документация разработчика Kudu доступна в репозитории исходного кода GitHub.

Отмечая, что Kudu был разработан для «быстрой аналитики быстрых (быстро меняющихся) данных», на сайте проекта говорится: «Kudu обеспечивает комбинацию быстрых вставок/обновлений и эффективного сканирования столбцов, чтобы обеспечить выполнение нескольких аналитических рабочих нагрузок в реальном времени в одном хранилище. Являясь новым дополнением к HDFS и Apache HBase, Kudu дает архитекторам гибкость для решения более широкого спектра вариантов использования без экзотических обходных путей.»

До Kudu такие обходные пути требовались, «когда вариант использования требует одновременной доступности возможностей, которые не могут быть предоставлены одним инструментом», — говорится во вступительном сообщении в блоге Cloudera. В таких случаях «клиенты вынуждены создавать гибридные архитектуры, которые объединяют несколько инструментов вместе. Клиенты часто предпочитают получать и обновлять данные в одной системе хранения, но позже реорганизовывать эти данные, чтобы оптимизировать их для использования в аналитических отчетах, обслуживаемых из другой».

Kudu с оптимизацией для быстрого сканирования особенно полезен для таких задач, как размещение данных временных рядов (растущий вариант использования с растущим Интернетом вещей или IoT) и различных видов операционных данных, говорится в сегодняшнем пресс-релизе, отмечая, что он уже используется в розничной торговле, предоставлении онлайн-услуг, управлении рисками и цифровой рекламе.

Рекламируя философию «принеси свой собственный SQL», к Kudu можно получить доступ из различных механизмов запросов, таких как проекты Apache Drill, Spark и Impala. Последний — еще один поддерживаемый Cloudera проект, который может работать с Kudu и который, возможно, сам перейдет из стадии инкубации в статус высшего уровня.

«Интернет вещей, кибербезопасность и другие драйверы быстрой передачи данных подчеркивают требования, которые аналитика в реальном времени предъявляет к платформам больших данных», — сказал в сегодняшнем заявлении Арвинд Прабхакар, член ASF и технический директор StreamSets. «Apache Kudu заполняет ключевой архитектурный пробел, предоставляя элегантное решение, охватывающее как традиционную аналитику, так и быстрый доступ к данным. StreamSets обеспечивает встроенную поддержку Apache Kudu, чтобы помочь нашим пользователям получать и анализировать данные в режиме реального времени».

Об авторе

Дэвид Рамел — редактор и писатель Converge360.

Столбчатые результаты | Руководство по поиску эластичных материалов [7.16]

Самый известный способ отображения результатов SQL-запроса — это тот, где каждый отдельная запись/документ представляет собой одну строку/строку. Для определенных форматов Elasticsearch SQL может возвращать результаты столбцовым способом: одна строка представляет все значения определенного столбца на текущей странице результатов.

Следующие форматы могут быть возвращены в колоночной ориентации: json , yaml , cbor и smile .

 ПОЧТА /_sql?format=json
{
  "query": "ВЫБЕРИТЕ * ИЗ библиотеки ORDER BY page_count DESC",
  "fetch_size": 5,
  "столбчатый": правда
}

Что возвращает:

 {
  "столбцы": [
    {"имя": "автор", "тип": "текст"},
    {"имя": "имя", "тип": "текст"},
    {"имя": "число_страниц", "тип": "короткий"},
    {"имя": "дата_релиза", "тип": "дата и время"}
  ],
  "ценности": [
    [«Питер Ф. Гамильтон», «Вернор Виндж», «Фрэнк Герберт», «Аластер Рейнольдс», «Джеймс С.А. Кори»],
    [«Звезда Пандоры», «Огонь в глубине», «Дюна», «Космос откровения», «Левиафан пробуждается»],
    [768, 613, 604, 585, 561],
    ["2004-03-02T00:00:00.000Z", "1992-06-01T00:00:00.000Z", "1965-06-01T00:00:00.000Z", "2000-03-15T00:00:00.000Z", "2011-06-02T00:00 :00.000Z"]
  ],
  "cursor": "sDXF1ZXJ5QW5kRmV0Y2gBAAAAAAAAAAEWWWdrRlVfSS1TbDYtcW9lc1FJNmlYdw==:BAFmBmF1dGhvcgFmBG5hbWUBZgpwYWdlX2NvdW50AWYMcmVsZWFzZV9kYXRl+v///w8="
}

Любые последующие вызовы с использованием курсора по-прежнему должны содержать параметр столбца для сохранения ориентации, это означает, что исходный запрос не запомнит параметр столбца.

 ПОЧТА /_sql?format=json
{
  "cursor": "sDXF1ZXJ5QW5kRmV0Y2gBAAAAAAAAAAEWWWdrRlVfSS1TbDYtcW9lc1FJNmlYdw==:BAFmBmF1dGhvcgFmBG5hbWUBZgpwYWdlX2NvdW50AWYMcmVsZWFzZV9kYXRl+v///w8=",
  "столбчатый": правда
}

Что выглядит так:

 {
  "ценности": [
    [«Дэн Симмонс», «Иэн М. Бэнкс», «Нил Стивенсон», «Фрэнк Герберт», «Фрэнк Герберт»],
    ["Гиперион", "Рассмотри Флебаса", "Снежная катастрофа", "Бог-император Дюны", "Дети Дюны"],
    [482, 471, 470, 454, 408],
    ["1989-05-26T00:00:00.000Z", "1987-04-23T00:00:00.000Z", "1992-06-01T00:00:00.000Z", "1981-05-28T00:00:00.000Z", "1976-04-21T00:00 :00.000Z"]
  ],
  "Курсор": "46ToAwFzQERYRjFaWEo1UVc1a1JtVjBZMmdCQUFBQUFBQUFBQUVXWjBaNlFXbzNOV0pVY21Wa1NUZDJhV2t3V2xwblp3PT3 ///// DwQBZgZhdXRob3IBBHRleHQAAAFmBG5hbWUBBHRleHQAAAFmCnBhZ2VfY291bnQBBGxvbmcBAAFmDHJlbGVhc2VfZGF0ZQEIZGF0ZXRpbWUBAAEP"
}

.
