Как выставить стропила: как сделать и укладывать стропила для крыши своими руками

Монтаж стропильной системы: последовательность действий

Строя свой дом вы обязательно столкнетесь с множеством трудностей. Вначале нужно составить проект, затем заготовить материал, после чего приступить к возведению строения. Каждый этап имеет свои особенности и трудности, если заранее с ними не познакомится, то строительство легко может затянуться. К примеру, монтаж стропильной системы. От правильности выполнения данного этапа зависит долговечность всего дома. А как правильно его сделать?

В начале о самой конструкции

Монтаж стропильной системы проводится в определенной последовательности. Чтобы знать, как выполнить работу, необходимо вначале познакомиться с самой конструкцией. Стропильная система крыши состоит из следующих основных элементов:

• Самым нижним «ярусом» стропильной системы служит мауэрлат. Он представляет собой деревянный брус, расположенный по всему периметру здания. Мауэрлат служит двум целям. Во-первых, он равномерно распределяет нагрузку от стропильной системы на стены дома. Во-вторых, мауэрлат позволяет выровнять основу по горизонтали;
• Стропильные пары – основной элемент всей системы. Именно он берет на себя все нагрузки, а также соединяет другие компоненты;
• Прогон. Представляет собой деревянную балку. Чаще всего он устанавливается вверх, у конька и соединяет стропила. Также в ряде случаев делают установку прогона снизу. В этом случае он служит дополнительным скрепляющим элементом стропильных ног;
• Затяжка. Ее в обязательном порядке используют в двухскатной стропильной системе. Затяжка скрепляет между собой нижние концы каждой пары. В ряде случае элемент может находиться в верхней части стропильного треугольника;
• Подкосы, стойки. Элементы служат дополнительной опорой для стропильных ног;
• Кобылка. Дополнительный элемент. Монтаж кобылки необходим для того, чтобы удлинить стропила для свеса.

В стропильной системе есть как обязательные, так и не обязательные компоненты. Например, мауэрлат. Его используют практически всегда, исключение составляют дома из деревянного бруса. Тут без элемента можно обойтись. В этом случае роль мауэрлата будет выполнять верхний брус.

Некоторые специалисты в стропильную систему включают и обрешетку. Данная конструкция служит опорой для кровельного материала. В ряде случаев требуется сплошная, а в других разряженная обрешетка. Первый вариант используется при мягкой кровле.

Виды системы

Стропила являются основой всей конструкции крыши. Именно они берут на себя все нагрузки и переносят их на стены. Если речь идет о двухскатной кровле, а именно такой вариант применяется чаще всего, то сама стропильная система может быть выполнена в двух основных вариантах:

• Висячая. Подобные стропильные системы используют в тех случаях, когда дом имеет небольшую ширину. Длина пролета не должна превышать шести метров. Висячая система подразумевает упор стропил только на мауэрлат или непосредственно на стены. Сверху пары просто соединяются между собой, коньковый прогон отсутствует. Снизу стропила дополнительно крепятся между собой, попарно, растяжками;
• Наслонный вариант. Такая стропильная система применяется в том случае, если посередине дома проходит несущая стена или колонна. Они служат опорой для установки конькового прогона. Наслонная стропильная система используется при строительстве широких домов.

Нередко применяется и комбинированный вариант. Например, его используют при возведении щипцовой крыши. В этом случае от основного здания отходят под прямым углом пристройки. Главный дом покрывают крышей с использованием наслонной стропильной системы. Боковые пристройки, так как они, как правило, неширокие, можно «накрывать» висячей конструкцией.

Порядок установки

Правильный монтаж стропильной системы проводится в определенной последовательности. Тут многое зависит от характеристик и вида крыши. Самый простой вариант – это плоская кровля. В этом случае особых навыков не требуется. Достаточно только уложить балки, создав необходимый наклон, и на них произвести установку обрешетки и кровельных материалов.

Второй по сложности считается двухскатная крыша. Именно о ней и пойдет речь. Зная последовательность в случае двускатной кровли, можно легко сориентироваться в других вариантах.

Последовательность действий при монтаже стропильной системы следующая:

1. Первый делом проводят установку мауэрлата. Эту работу выполняют в обязательном порядке для всех домов, стены которых выполнены не из древесины. В последнем варианте монтаж мауэрлата можно не производить, здесь для этих целей использует верхний венец стены. Если дом построен из пеноблоков или газоблоков, то их прочности будет недостаточно. В этом случае перед монтажом мауэрлата возводят армированный пояс.
2. Следующим шагом в последовательности действий будет установка самих стропил. Первым делом выполняют монтаж крайних ферм. Их крепят временными упорами. Это необходимо для того, чтобы выровнять фермы, только в этом случае дальнейшая установка стропильной системы пройдет «гладко». Если торцовая стена ровная, то к ней крепят доску, которая выступает высоко вверх. По такому ориентиру легко выровнять стропильные пары. Кроме того, сама доска будет служить дополнительным временным упором.
3. Дальнейший правильный монтаж стропильной системы должен проводиться с использованием «ориентиров». В качестве таковых служат три веревки или шпагата. Один натягивается между крайними стропильными парами на уровне конька. Два других у самых оснований стропил. Их необходимо строго выровнять по горизонтали с использованием строительного уровня. Если обнаружены неровности, то их устраняют путем подпиливания основания стропил.
4. Далее установленные крайние фермы надежно закрепляют к мауэрлату. Выполнение может быть жестким или скользящим. Последний вариант применяется, чаще всего, для деревянных конструкций, чтобы снизить влияние усадки стен.
5. Перед монтажом остальных элементов системы желательно провести разметку на мауэрлате. Заранее высчитывает шаг. Далее, на мауэрлате отмечают места установки стропильных ног. Также желательно сделать шаблон выпилов. В этом случае стропила можно легко подогнать к мауэрлату еще внизу. Это заметно ускорит и упростит монтаж.
6. Далее проводят монтаж остальных стропильных ног. При этом в обязательном порядке следует выравнивать каждую ферму по натянутым веревкам. Для того, чтобы во время установки не сбить стропильные ноги, их закрепляют между собой распорками, а также устанавливают подпорки.

В заключение монтажа стропильной системы проводят установку обрешетки. Предварительно следует уложить гидроизоляционный материал. Если этого не выполнить, то деревянные элементы намокнут и быстро выйдут из строя.

Есть некоторые особенности монтажа стропильной системы на дом, построенный из древесины. Во-первых, в этом случае не используется мауэрлат. Во-вторых, сами стропила к верхнему венцу стен крепятся в обязательном порядке скользящим способом. Это необходимо из-за особенностей древесины. Она со временем начинает усыхать. Если стропила закреплены жестким способом, то всю систему обязательно поведет и крыша просто разрушится.

Особенности монтажа разных типов крыш

Вариантов кровли очень много. Каждый владелец выбирает по своим предпочтениям и вкусам, также учитывается и особенности самого дома. В зависимости от вида крыши монтаж стропильной системы выполняется с некоторыми отличиями, а именно:

• Шатровая кровля. В этом случае крыша будет иметь четыре треугольных ската с одинаковыми размерами. Особенность стропильной системы в этом случае в том, что конструкция не имеет конькового прогона. Все стропила соединяются вверху в одной точке. Здесь требуется наличие центральной опоры. Такая особенность существенно осложняет монтаж, подробнее здесь;
• Вальмовая кровля. Здесь особенность в наличии накосных или диагональных стропил. Именно эти элементы системы будут брать на себя значительную часть нагрузки. Поэтому, при монтаже обязательно используют дополнительные подкосы и упоры. Сами диагональные стропила делают из толстого бруса, с двойным запасом прочности, подробнее тут;
• Ломаная кровля. Это разновидность двухскатной крыши. Ее часто применяют в том случае, если чердачное помещение будет использоваться как жилая мансарда. Монтаж стропильной системы ломаной крыши выполняют в три этапа. В первую очередь создают П-образный каркас. Его прогоны будут расположены на месте изгиба ската. Вторым этапом будет монтаж конькового бруса, который устанавливается по центру дома. Далее крепят сами стропила. При этом их делят на две части. Первая крепится нижним концом к мауэрлату, а верхним к прогону П-образного каркаса. Вторая часть стропил, верхняя, крепится к коньковому брусу.

Двухскатную и односкатную крышу можно возвести самостоятельно. Для монтажа стропильной системы нужны небольшие навыки в плотницком деле и четкий расчет и планирования своих действий. Все расчеты можно легко сделать с помощью специальных программ в интернете. Там же можно  познакомиться и с рекомендациями по проведения монтажа.

Для других вариантов кровли необходим достаточно большой опыт. Именно поэтому их возведение чаще всего доверяют профессионалам. Конечно, в этом случае стоимость крыши значительно возрастет. Но у вас будет гарантия, что все выполнено правильно. А это значит, что  дом будет надежно защищен от внешних воздействий и простоит не одно десятилетие.

Посмотрите еще статьи:

Установка стропил двухскатной крыши своими руками

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %! (MISSING)Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

рулетки, разной длины 5, 10, 20 метров;
маркеры, карандаши;
шнур, для натяжки;
молотки, разных назначений, гвоздодер;
ножницы, для раскроя;
кровельный нож;
шпатель;
скотч;
ножовки, электропила, электродрель с различными сверлами и насадками;
шуруповёрт с насадками;
разметки, уровни горизонтальный и вертикальный;
рейки, линейки;
пена монтажная;
страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

для черепичных кровель, шифера 22 гр.;
для металлочерепицы — 14 гр.;
ондулин — 6 гр.;
профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

Мауэрлат.
Лежни.
Стойки.
Стропила.
Подкосы.
Затяжки.
Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

крепиться к стене через армированный железобетонный пояс со шпильками;
шпильки вставляются в кладку;
простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

Произвести монтаж лежня, при насланных стропилах.
Разметить шаг установки стропильных ног.
Заготовить по размеру стойки.
Установить их, если есть необходимость раскрепить распорками.
Уложить прогон. Проверить геометрию. Установить крепеж.
Примерить первую стропильную ногу, разметить места подрезки.
Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
Прикрутить проволокой к мауэрлату каждую вторую ногу.

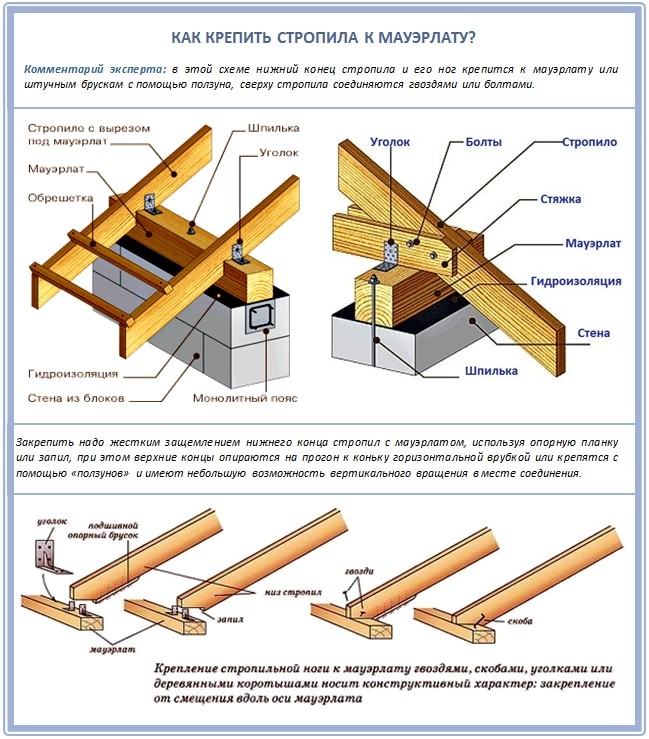

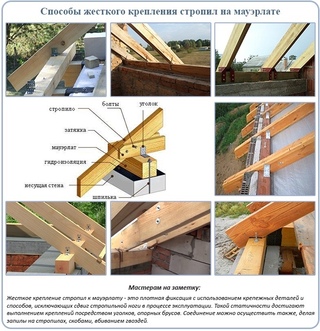

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
Устанавливают накладки, деревянные или металлические.
При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.
