Как выставить маяки на теплый пол: Основные 8 способов выставить маячки для стяжки пола

Поэтапная установка теплого водяного пола своими руками с нуля! Часть 4/4

Как правильно смонтировать водяной теплый пол: краткая инструкция по заливке стяжки и монтажу напольного покрытия

В предыдущей статье мы рассказывали про укладку и крепление труб, а также про проведение гидравлических испытаний системы. Сегодня поговорим о последних этапах монтажа водяного теплого пола – заливке стяжки (от подготовки маяков до непосредственно заливки) и укладке напольного покрытия.

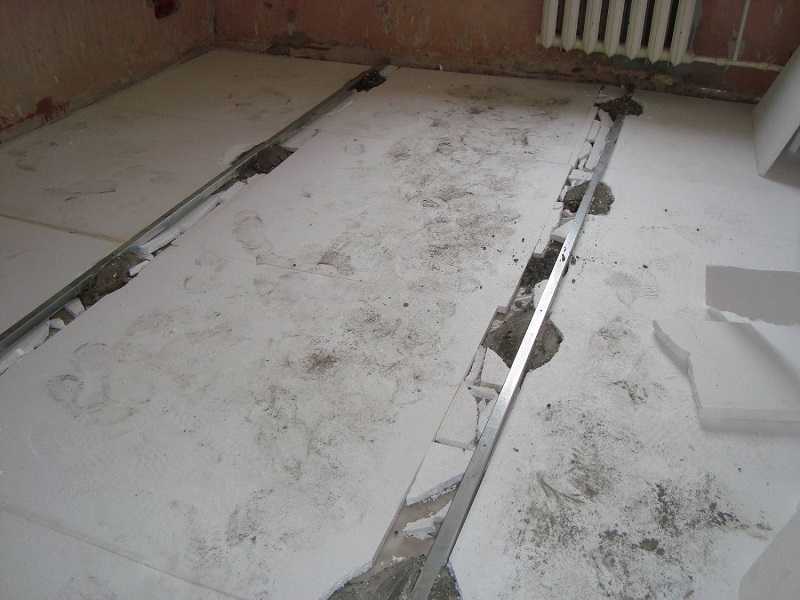

Установка маяков для обеспечения ровности стяжки

Для создания максимально ровной стяжки необходимо позаботиться о предварительной установке маяков, по которым впоследствии и будет заливаться стяжка. При этом в качестве маяков мастера рекомендуют применять специальный маячковый профиль.

Для расчета оптимальной высоты маяков берется планируемая высота чистового пола за вычетом толщины выбранного напольного покрытия. Для закрепления профиля используется специальный раствор, хотя в идеале стоит дополнительно организовать под маяками жесткую опору. Такой шаг позволит избежать случайного опускания профиля ниже нужной высоты. Если не предотвратить возникновение такой ситуации, то правильно смонтировать водяной теплый пол не получится.

Непосредственно установка маячков производится таким образом:

• Начертите линии на расстоянии 30 см от стен, расположенных слева и справа от входа. На этих линиях будут размещаться крайние маячки.
• Разделите пространство между упомянутыми линиями на равные части размером не более 1,5 м и создайте соответствующие отметки. Одна из полос должна располагаться напротив входа.
• Прочертите параллельные линии по сделанным отметкам и отметьте места расположения маяков. Рекомендованный шаг установки составляет 1м, однако можно применять шаг и в 2м.
• Сделайте перфоратором отверстия. Затем установите и выровняйте нагели (фиксаторы) для дальнейшей установки маячков, чтобы в будущем сделать грамотное выравнивание пола с помощью лазерного уровня.

Далее останется лишь установить и придавить профиль, а затем убрать лишний (выступивший) раствор. Чтобы гарантированно правильно установить водяной теплый пол, целесообразно еще раз проверить ровность размещения профиля. Только затем стоит приступать к следующему этапу монтажа.

Инструкция как делать стяжку теплого водяного пола

В первую очередь нужно приобрести качественную смесь для заливки. Использовать стандартный раствор из бетона в этой ситуации нецелесообразно. Лучшим решением станет покупка смеси с пластификатором или фиброй в составе. При таком подходе созданная стяжка будет достаточно прочной, что благоприятно скажется на надежности и долговечности использования теплого пола.

Далее поговорим непосредственно о том, как делать стяжку теплого водяного пола:

• Хорошо пропылесосьте пол и закройте окна, чтобы исключить возникновение сквозняков и попадание прямых солнечных лучей на заливаемый раствор.
• Установите в системе обогрева рабочее давление в 2 атмосферы.
• Уложите раствор согласно подготовленным маякам. Начинать заливку надо с дальнего угла помещения и заканчивать полосой у входа в комнату.
• Подождите 1-2 дня, пока стяжка «схватится» (по ней можно будет спокойно ходить). Демпферную ленту можно не удалять.
• Зачистите поверхность до полного оголения маячков. После этого уберите мусор, смочите поверхность водой и накройте полиэтиленом.
• Через день удалите маяки и затрите оставшиеся борозды раствором. Вновь намочите и накройте поверхность.
• В течение 10 дней ежедневно смачивайте созданную поверхность. После этого дождитесь полного затвердевания стяжки. Обычно этот процесс занимает около месяца.

При заливке (пункт 3) следите, чтобы не образовывалось заметных ямок. Также ориентируйтесь на то, чтобы выполнить заливку за один раз (при необходимости пригласите помощников). В случае возникновения непредвиденных сложностей немедленно обратитесь к специалистам, знающим, как правильно монтировать водяной теплый пол.

Укладка финишного покрытия

Настил чистового пола осуществляется стандартным способом, в зависимости от типа напольного покрытия, поэтому прикладывать отдельное руководство по настилу мы не будем. Уточним лишь один важный момент. Чтобы правильно установить водяной теплый пол, надо использовать финишное покрытие, предназначенное конкретно для этой цели (на упаковке с продукцией есть соответствующий значок). Обычные полы для этой цели не подойдут. Если самостоятельно найти подходящий вариант не получается, можно обратиться к мастерам по монтажу теплого водяного пола в Хабаровске. Они помогут найти материал, а при необходимости даже проведут установку теплого пола по поручению заказчика.

ПОЗВОНИТЬ

НАПИСАТЬ

Технология заливки стяжки с установкой электрического кабельного теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения. При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

• Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
• Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
• Для чего используется фибра.
• Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

• На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
• По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.
• Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
• Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.
  Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
• После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

1. В бетономешалку или рабочую емкость засыпается сухая смесь.
2. Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
3. Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
4. Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
5. После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Настройка маяков — все в цикле

Поздравляем с приобретением Маяков! В этом руководстве мы покажем вам, как именно настроить маяки, чтобы вы могли:

— отправлять push-уведомления посетителям в зависимости от их местоположения

— отслеживать, где ваши посетители побывали на вашем мероприятии тепловая карта, показывающая самые популярные области на вашем мероприятии

ВАЖНО: Перед настройкой маяков в вашем приложении от All In The Loop вы должны настроить их с помощью приложения, предоставленного поставщиком маяков. Следуйте инструкциям, чтобы настроить свои маяки и в их приложении и изменить основные и второстепенные номера, чтобы каждый маяк имел разные основные и разные второстепенные. После того, как это будет завершено, вы сможете настроить свои маяки в своем приложении из All In The Loop, выполнив следующие шаги.

Используя ваше приложение Event от All In The Loop, вы можете сохранить свои маяки в системе, чтобы вы могли настроить свои уведомления и тепловые карты.

1. Включите Bluetooth в настройках вашего устройства

2. Откройте свое приложение из All In The Loop и войдите в систему, используя свои учетные данные CMS

3. После входа в систему коснитесь своего имени в правом верхнем углу экрана и затем коснитесь слова «Маяк» в появившемся меню.

4. Теперь вы вошли на страницу маяков, где вы можете настроить свои маяки в своем приложении!

1. Включите маяк

2. В приложении на странице маяка нажмите большую синюю кнопку с надписью «Найти близлежащий маяк».

3. Подождите пару секунд, и ваш маяк появится на вашем экране. Просто коснитесь его один раз, чтобы сохранить маяк в своем приложении.

4. Теперь перейдите в CMS на своем компьютере и войдите в систему, используя свои учетные данные.

5. Перейдите в раздел «Уведомления» > «Маяки», и вы увидите только что добавленный маяк.

1. Войдите в CMS и откройте приложение

2. Перейдите в раздел «Уведомления» > «Маяки»

3. Здесь вы можете увидеть настроенные вами маяки

4. Нажмите «Переименовать», чтобы переименовать маяк

Триггеры отправляют push-уведомления пользователю приложения, когда он находится поблизости.

Важно убедиться, что вы установили желаемый диапазон вашего маяка с помощью приложения.

Например; диапазон 2 метра будет отправлять уведомления пользователю приложения, чье устройство находится в 2 метрах от вашего маяка, при условии отсутствия препятствий.

Настройка диапазона маяка должна выполняться с помощью приложения, предоставленного вашим поставщиком маяка.

1. Перейдите на вкладку «Триггеры»

2. Нажмите «+Добавить новый триггер»

3. Установите заголовок и сообщение уведомления

4. Выберите модуль, который вы хотите открыть для уведомления

5. Выберите Маяк, к которому вы хотите подключить триггер.

Нажмите на вкладку «Движения», чтобы увидеть список ваших маяков и количество посещений. Это полезная информация, если вы хотите узнать, кто посещал определенные области и какие области были наиболее популярны.

Тепловые карты отображают количество ударов по маяку. Загрузите свой план этажа и щелкните области вашего изображения, чтобы сопоставить маяки с определенными областями.

1. Откройте вкладку «Тепловые карты»

2. Нажмите «+Добавить новую тепловую карту»

3. Загрузите свой план этажа или карту

4. Щелкните область плана этажа, где расположен маяк

5 , Выберите Маяк, который находится там

6. Повторяйте шаги 4 и 5, пока не закончите

7. Нажмите Обновить

1.

2. Найдите тепловую карту, которую хотите просмотреть

3. Нажмите «Просмотреть движения»

Полы нагреваются до лучистого тепла

Поджаренные пальцы ног и экономия денег — это лишь два преимущества лучистого тепла под бетонным, деревянным или плиточным полом

Поскольку альтруистические идеи часто могут быть непрактичными, я считаю, что лучшие причины дом для экономии денег или для удовольствия жильцов. (Экономия энергии является важным побочным эффектом.)

Но из-за одной особенности, отвечающей всем трем требованиям, рассмотрим лучистое отопление. В холодный дождливый день нет ничего лучше, чем проснуться босыми ногами на теплый пол, обогреваемый встроенной в пол системой обогрева.

Вместо того, чтобы полагаться на неэффективные системы принудительной вентиляции, которые начинают с холодного наружного воздуха, а затем должны расходовать энергию на его нагрев перед перемещением внутрь, лучистое отопление использует теплую поверхность для передачи тепла в помещение. Это все равно, что посветить светом на стену. А как мы учили на уроках физики, теплый воздух поднимается вверх, поэтому пол с подогревом вскоре означает отапливаемое помещение.

В целом, по данным Национальной ассоциации домостроителей, существует два типа систем лучистого отопления: излучающие трубы сухой системы с электрическими трубами, расположенными над полом и между двумя слоями фанеры или под полом; и гидравлические системы лучистого пола с петлевыми трубами, перекачивающими воду нагревателя под готовый пол. Вода нагревается газовыми, дровяными или масляными котлами; солнечные водонагреватели; или сочетание источников. По данным Министерства энергетики США, гидравлические системы, как правило, наиболее эффективны.

Что может быть уютнее утром, чем положить ноги на ворсистый коврик, согретый лучистым теплом под деревянными полами?

Преимущество лучистого отопления для аллергиков: отсутствие циркуляции наружного воздуха в доме и вокруг него может уменьшить аллергию.

Тали Хардонаг Архитектор

Я видел большинство систем теплого пола, уложенных под бетон. Но материал, который вы выбираете для установки поверх систем, не обязательно должен быть чисто утилитарным. В одном пляжном домике я увидел неглубокую металлическую компасную розу диаметром 3 фута, установленную заподлицо с бетоном над напольной системой. И бетон был окрашен в зеленый цвет.

В бетонные полы в этом подъезде встроены листья сланца, «чтобы они выглядели так, как будто их только что продуло», — говорит архитектор Тали Хардонаг.

Barker O’Donoghue Master Builders

Если вам не нравится внешний вид бетона, дерево является классной альтернативой верхним лучистым напольным системам, как в этом доме в Сан-Франциско от Barker O’Donoghue Master Builders.

Conrado — Home Builders

Помимо бетона и дерева, под плитку можно установить системы лучистого отопления. В этом доме площадью 15 000 квадратных футов в Саратоге, Калифорния, построенном компанией Conrado Home Builders, повсюду пол с подогревом — даже в этом традиционно выглядящем плиточном подъезде.

По данным Ассоциации Radiant Panel, существует множество различных типов систем установки водяного водяного отопления. В системе «бетон-плита», подобной этой, трубы удерживаются на месте до тех пор, пока не будет залит бетон, после чего трубы навсегда встраиваются в бетон.

Другие системы включают тонкие плиты, плиты чернового пола, доску чернового пола, инженерный черновой пол, скрепленные скобами и подвешенные в пространстве между балками. У ассоциации Radiant Panel есть одно предостережение при установке деревянных систем: не используйте ДСП для чернового пола.

Фото edgygrrrl через Flickr Creative Commons

Jacuzzi Home Spa Система лучистого обогрева пола

Для быстрого решения проблемы установите излучающие системы под плитку только в нужных местах, а не под весь пол.
