Как выложить фронтон из газоблока: Как сделать фронтон из газобетона

Как класть фронтон из газобетона?

Опубликовано 05.04.2018 автором ipont

20 мар 2015, вася

У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости. Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было.

Фронтоном принято называть торцевую часть крыши, находящуюся между скатами. Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру. Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.

Верхняя часть фасада, «зажатая» между плоскостями скатов крыши именуется фронтоном.

Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.

Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.

Содержание

• 1 Коротко о фронтонах
  • 1.1 Из чего делают фронтоны
  • 1.2 Простой расчет конструкции
• 2 Как самому сложить блочный фронтон
• 3 Облицовка и утепление фронтона
• 4 Вывод

Коротко о фронтонах

Зачастую эта часть фасада здания в частных домах имеет форму равнобедренного треугольника, но иногда вершина треугольника может быть смещена в сторону одной из стен, а в некоторых мансардных конструкциях фронтон может быть и многоугольным.

Из чего делают фронтоны

Фронтон может иметь разную форму.

• В основном подобные конструкции различаются по материалу, из которого сделаны стены. Так дом, построенный из блоков, чаще всего оборудуется таким же фронтоном. Такое решение гораздо проще, как в плане технологии возведения, так и с точки зрения дизайна;

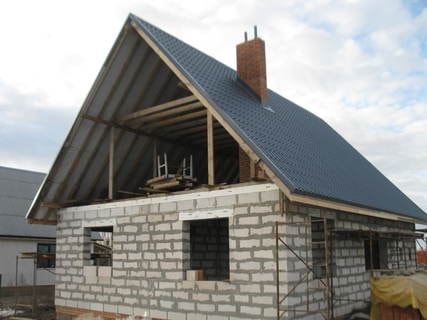

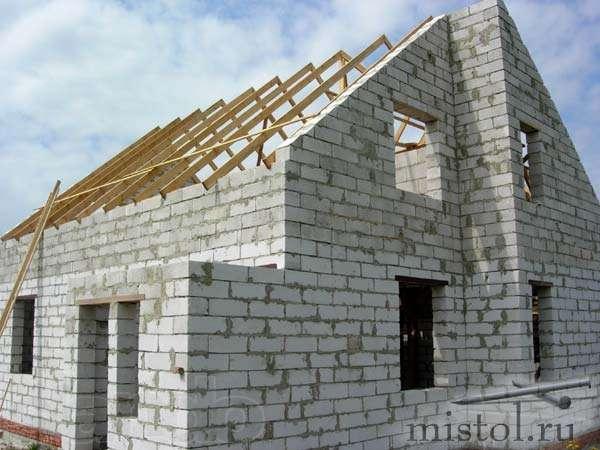

В блочных домах верхнюю часть проще выложить из таких же блоков.

• Так называемые рубленые фронтоны монтируются в домах из оцилиндрованного бревна или бруса. Обустройство фронтонной стены из оцилиндрованного бревна считается высшим показателем мастерства среди профессионалов. С брусом немного проще, но в любом случае, без подготовки за это браться не стоит;

Обустройство бревенчатого фасада считается самым сложным.

• Самым доступным в монтаже считается обустройство каркасной конструкции. Здесь абсолютно не важно из чего выстроен дом, просто в торцах стропильной системы собирается каркас, после чего он зашивается и отделывается любым понравившимся материалом, обычно это доска или сайдинг.

Каркасная конструкция может монтироваться на любое здание.

Блочный и деревянный фронтон из бруса или бревна монтируется до возведения стропильной системы, а каркасная конструкция сооружается после установки стропил.

Простой расчет конструкции

Фронтонные части в большинстве своем делаются в виде треугольников, соответственно к ним применимы все формулы, касающиеся этой фигуры. Начинается все с определения высоты крыши в коньке. Когда вы решите насколько высокой у вас будет крыша, рассчитать площадь не составит особого труда.

Высота крыши в коньке считается одним из опорных параметров.

Фронтоны с ломаными крышами рассчитываются аналогично, только здесь вам придется делить фасадную плоскость на сектора и высчитывать необходимые параметры для каждого сектора отдельно.

Сложные конструкции делятся на сектора и для каждого сектора расчет производят отдельно.

При составлении проекта и выполнении расчетов есть один очень важный нюанс. В одноэтажных зданиях высота фронтона должна соотноситься к высоте стены в пропорции 1:1. Обычно высота стены с цоколем составляет порядка 3,5 м. Для обустройства жилого чердачного помещения этого достаточно.

Если вы сделаете слишком высокую кровлю, то она будет доминировать над первым этажом и визуально давить на него. Маленький чердак до 2 м, будет создавать впечатление вросшего в землю дома, что также не добавит привлекательности строению.

Оптимальное соотношение высоты этажа и фронтона 1:1.

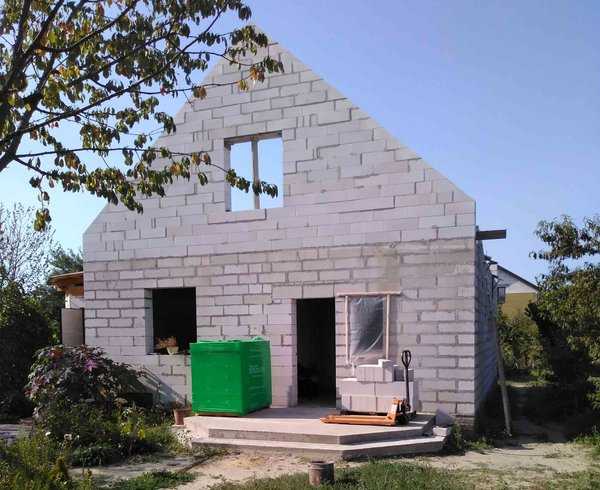

Как самому сложить блочный фронтон

Для кирпичного фронтона, равно как и для любых других блочных сооружений используется одна и та же технология, меняются лишь габариты блоков. По сути, мы продолжаем возведение торцевых стен, только зауживаем их в форме треугольника.

Облицовка и утепление фронтона

Наружная отделка в блочных домах может выполняться в 3 вариантах:

1. На мой взгляд, самым простым и менее затратным является шпаклевка по утеплителю. Смысл в том, что на поверхность стены клеятся и дополнительно фиксируются дюбелями-зонтиками листы пенопласта или ЭППС. Дальше на эти листы крепиться стекловолоконная сетка и наносится тонкий слой декоративной шпаклевки;

Утепление пенопластом с отделкой самый простой вариант.

2. Чуть более сложной будет обшивка сайдингом. Если коротко, то устройство системы выглядит так: сначала монтируется обрешетка под утеплитель, после фиксации утеплителя ставится обрешетка под сайдинг и крепится сам сайдинг. Выглядит прилично, но и стоит в 2 раза дороже предыдущего варианта;

Технология отделки сайдингом.

3. Но самым долгим, сложным и дорогим будет обустройство фасада облицовочным кирпичом. Под кирпич желательно заложить слой пенопласта. Если с кладкой газоблоков домашний мастер еще справится, то браться за облицовочный кирпич без опыта я вам не советую, дороже выйдет.

Отделка облицовочным кирпичом требует высокого профессионализма.

Вывод

Чтобы уложить блочный фронтон без опыта у меня ушла неделя, на параллельную плоскость я потратил уже 4 дня, а все вместе с отделкой торцов забрало около месяца. Так что не сомневайтесь, вышеописанная технология работает. На видео в этой статье есть наглядная инструкция. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Оригинальный фронтон может стать подлинным украшением дома.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Крыша

Способы завязывания фронтона двухскатной крыши: расчет, пример монтажа

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения.

Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой  (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с  торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича,  блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м².

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

1. Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
2. Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
3. Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
4. Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
5. Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

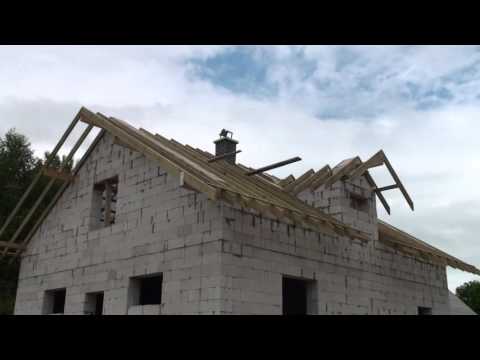

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

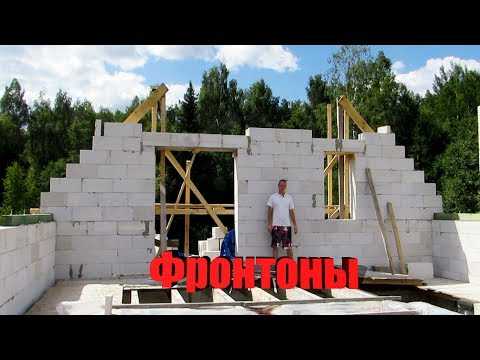

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

Вариант #1 — рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами — бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые — идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

Вариант #2 — каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

• по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
• сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
• между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
• поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
• поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

• в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
• начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
• на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
• выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т. п.) или финишная штукатурка под покраску.

При навесном способе утепления:

• к кирпичу фронтона набивают каркас из деревянных или металлических реек;
• теплоизоляционные плиты плотно вставляют в ячейки каркаса;
• на рейки каркаса закрепляют мембрану ветрозащиты;
• обшивают каркас обрешеткой;
• на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

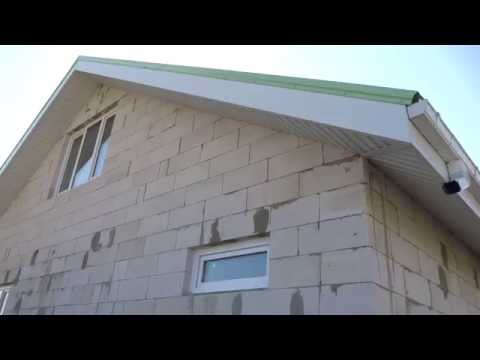

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.
