Виды СИП-панелей – Технические характеристики и рекомендации по выбору

СИП-технология на данный момент уже уверено завоевала российский рынок и уже не вызывает вопросов о прочности и качестве домов, построенных из панелей. Все больше и больше индивидуальных домов возводиться именно из них.

Сами панели являются комбинированным, а главное многозадачным, материалом, обладающим всеми преимуществами, который дается от сочетания жесткого каркаса и утеплителя. Это позволяет широко использовать их в различных видах строительства. И в силу этого есть множество видов СИП-панелей. А также они крайне популярны в местах с суровым климатом – длительная зима и промерзшая земля часто мешают при постройке зданий из традиционных материалов, но абсолютно не мешают при использовании СИП.

Основные виды СИП-панелей

Одной из основных особенностей СИП является не их функциональные качества, а то, что технология постоянно эволюционирует становясь только лучше. Если сравнивать панели, которые использовались в самом начале и те, из которых строят сейчас, то это, как говорится, две большие разницы. За сто лет, а именно столько существует данная технология, не изменился только основной принцип – утеплитель находится между жестким каркасом.

Есть существенные различия между панелями, используемыми для промышленного и индивидуального строительства, а также для потолка, внутренних перегородок, пола, кровли и прочих.

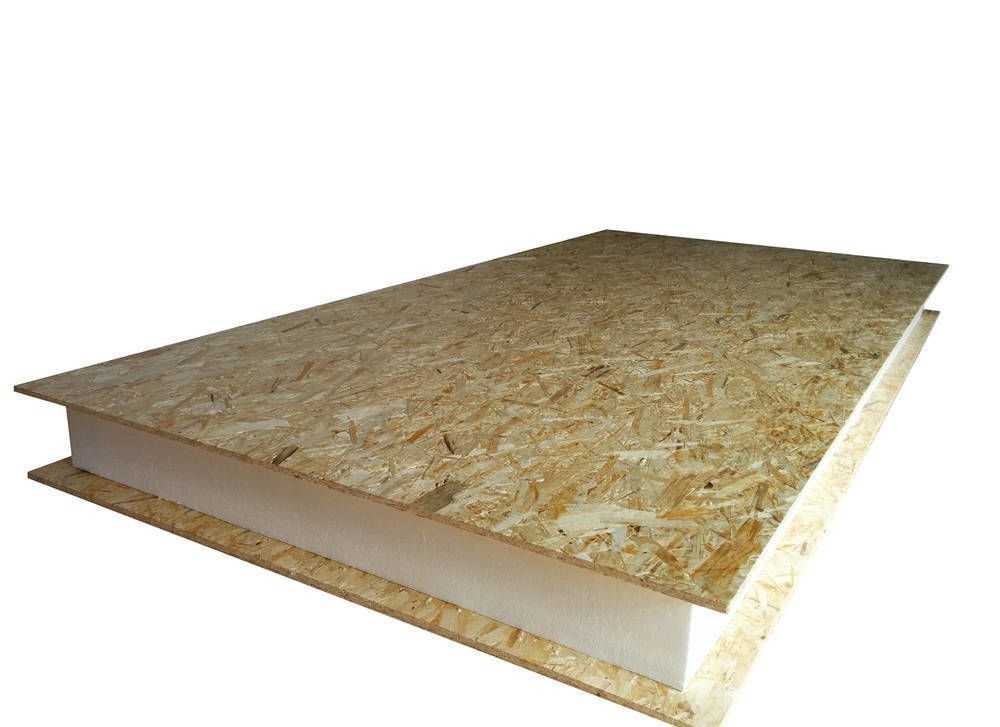

ОСП + пенополистирол

Самым популярным, и небезосновательно, видом производства СИП-панелей является связка ОСП и пенополистирола. Получившийся материал обладает не только высокими функциональными качествами, но и максимальной прочностью. Из него удобно и легко строить. Качество построек находится на максимально высоком уровне, а долговечность исчисляется веками

ОСП + пенополиуретан

СИП-панели такого вида используются в основном в промышленном производстве, правда в основном вместо ОСП используются более подходящие материалы каркаса. Для частных домов подобные панели не используются в России, хотя в Европе или в США это достаточно распространенный вариант.

ОСП + минеральная вата

Подобные панели – российское изобретение. Вместо привычного пенополистирола в качестве утеплителя используется минеральная вата. Такой способ позволяет сэкономить на цене одной панели, но сильно сказывается на ее функциональных качествах, так как минеральная вата дает усадку и оседает внизу. И получается, что качественно утеплена только нижняя часть СИП.

Фибролит + пенополистирол/минеральная вата

Подобные панели также являются российским изобретением. Главными минусами такой комбинации материалов можно назвать то, что фибролит имеет ширину всего в 60 сантиментов, что в практически вдвое меньше, чем у ОСП, и соответственно на одну типовую постройку количество плит удваивается. Также фибролит намного дороже и тяжелее. И получается, что дом из подобных панелей и дороже, и строиться дольше.

Стеломагнезит + пенополистирол

Еще одна практически революция в панельно-каркасном строительстве. В качестве каркаса используется комбинированный материал из карналлита, оксида магния и других, также известный, как каменные СИП-панели. Это один из самых безопасных и экологически чистых материалов, которые используются в строительстве. Подобные панели обладают хорошими характеристиками и  используются и для наружных, и для внутренних стен частных домов.

Остальные виды

Остальные виды СИП-панелей практически не могут соревноваться с техническими характеристиками предыдущих, при чем в обе стороны – и с положительной, и с негативной. Некоторые из них, например, гипсокартон с утеплителем из пенополистирола, используются в основном при возведении внутренних перегородок. А панели, в которых в качестве материала для каркаса используется оцинкованная сталь или оргалит (утеплитель выбирается с учетом того, как будет эксплуатироваться помещение, хотя, в основном, это пенополистирол), применяются для строительства промышленных или торговых зданий.

Наши рекомендации

Выбирая вид СИП-панелей, мы рекомендуем обращать особое внимание на технические характеристики и  даже не рассматривать варианты, когда утеплителем выступает минеральная вата – это, конечно, может выйти на первых этапах дешевле, но в процессе эксплуатации может вылезти масса проблем, таких как например усадка материала. И соответственно снижение функциональных качеств панелей.

Вариант с каркасом из фибролита тоже достаточно сомнителен. В этом случае можно потратить на строительные работы в несколько раз больше и получить дом, который сильно уступает такому же, но с использованием более распространенных материалов.

При выборе материала мы рекомендуем выбирать из материалов, проверенных временем, а это ОСП и пенополистирол. Огромное количество домов, построенных с использованием именно таких панелей как в России, так и в Европе, США и Канаде, позволяет с уверенностью говорить о том, что они заслуживают всех тех хвалебных отзывов, которые вы можете встретить в интернете.

Также заслуживает внимание и новинка в данном сегменте строительства. Речь идет, конечно, о каменных панелях. Из множества их преимуществ можно выделить полную влагостойкость, огнеупорность, экологичность и относительную дешевизну. Также нельзя не отметить эстетическую сторону вопроса – они выглядят достаточно стильно, по сравнению с тем же ОСП.

Выбирая вид СИП-панелей, не забывайте о том, что стоит выбрать и производителя. Ведь все функциональные характеристики могут быть нивелированы тем, что компания пытается сэкономить на своих клиентах используя некачественные материалы. В свою очередь мы хотим сказать, что никогда бы такого не допустили. Компания «СитиСип» ценит своих клиентов и настолько не доверяет сторонним производителям, что создала собственное производство СИП-панелей. Мы строим плит, выполненных из ОСП или стеломагнезита и пенополистирола.

Выбирая нас, вы выбираете качественные дома из СИП-панелей в Санкт-Петербурге по ценам ниже средних по рынку.

Дома из ЦСП-СИП-панелей: преимущества использования

Успешно приживающуюся в России SIP–технологию строительства домов часто называют “канадской”, хотя раньше ее принято было определять как “финская”. На самом деле возведение зданий на деревянном каркасе – это разновидность панельной технологии, потому что конструкционные панели, которые используются в этом виде строительства, изготавливаются в заводских условиях. Вместе с тем, в большинстве случаев панельный материал собирается с помощью деревянного бруса, из которого собирается не что иное как каркас. Поэтому не будет ошибкой называть такой вид строительства каркасным, технология категорируется также как панельно-каркасная.

СИП и ЦСП панели для каркасного (панельного) строительства

Классическая SIP (Structural Insulated Panel) – СИП (структурная изоляционная панель) изготавливается методом склеивания под прессом. В разрезе конструкция выглядит как две многослойные ориентированно-стружечные плиты (ОСП), между которыми прокладывается пенополистирол. Этот недорогой материал характеризуется как прочный, долговечный. Его применение в каркасном строительстве оправдано более чем.

Здания, возведенные из СИП панелей, успешно выдерживают типичные для российских условий нагрузки, отличаются энергоэффективностью, привлекают высокой скоростью строительства, низкими трудозатратами при монтаже и отделке.

Недорогой материал обладает правильной геометрией, за счет чего легко крепится, не требует чернового оштукатуривания. Достойную конкуренцию СИП-панелям составляют сегодня плиты ЦСП.

Что такое ЦСП панель и чем она отличается от OSB

ЦСП – это цементно-стружечная плита, которая изготавливается на основе древесной стружки, портландцемента. Смесь готовиться с добавлением воды, связующих элементов. По сравнению с OSB, ЦСП выигрывает, в первую очередь, за счет отсутствия в составе клеевых составов. Применение ЦСП в строительстве домов более предпочтительно, поскольку этот вид плит имеет отличные характеристики:

• Экологическая чистота: в ЦСП не содержит клеев, все компоненты, из которых она состоит, чистые.
• Пожарная безопасность: по огнестойкости материал характеризуется как “слабогорючий”, поэтому ограничений по его применению нет, может использоваться не только для наружной, но и для внутренней отделки помещений. ЦСП подходят для монтажа пола, перегородок, подшивки потолков.
• Гигиеничность: выстроенные и отделанные ЦСП стены обеспечивают нормативную микровентиляцию, тем самым обеспечивается нормальный воздухообмен, благоприятная влажность.
• Влагостойкость: материал хорошо переносит увлажнение, в том числе мокрую штукатурку, климатические нагрузки.
• Биостойкость: отделка из ЦСП не съедобна для грызунов, вредоносных микроорганизмов, не подвержена заплесневению, гниению.
• Совместимость с другими материалами: отделку стен из ЦСП можно выполнять с использованием любых материалов.

Строительство и отделка по каркасной технологии с применением ЦСП характеризуется высокой скоростью в сравнении с другими технологиями строительства. Но дольше по сравнению с классическими СИП панелями из OSB-3. Монтаж панелей идеальной геометрии прост, штукатурка тоже выполняется быстро с минимальным расходом раствора.

Каркасно-панельная технология строительства с применением конструкционных панелей хорошо зарекомендовала себя в Санкт Петербурге, области, средней полосе и в северных регионах РФ. По стоимости ЦСП дороже СИП. К недостаткам ЦСП относят также относительную тяжеловесность. Монтаж SIP в этом плане менее трудоемок.

Основные рекомендации по применению ЦСП в строительстве и отделке

• Чтобы наружная отделка была экономичной, рекомендуется кроить детали в заводских условиях.
• Элементы при строительстве нельзя сращивать вплотную, монтаж выполняется с отступом 3-5 мм. Плиты СМЛ, ЦСП, так же как и СИП имеют в своем составе натуральную древесину, которая подвержена набуханию, поэтому плита должна иметь возможность расширяться без последствий разрушения.
• При строительстве, а в особенности при обшивке дома необходимо использовать саморезы с белым или желтым покрытием, они менее подвержены коррозии и более прочные.
• Для герметизации стыков рекомендуется применять эластичные составы, чтобы они не разрушились в результате подвижки панелей.

Так же по теме

Что такое зеленое строительство? (Часть 2)

Примечание: это часть 2 из серии статей о том, как на самом деле работает зеленое строительство. В этом посте мы обсуждаем альтернативный строительный материал: структурно-изолированные панели (SIP), распространенный материал для стен и крыш, используемый при строительстве зеленых домов. Мы надеемся, что вы найдете это полезным.

В моем последнем посте мы потратили некоторое время на изучение плюсов и минусов традиционного каркаса из палочек. В этом посте мы рассмотрим популярные альтернативы деревянному каркасу — SIP (структурно-изолированные панели). Напоминаем, что основное внимание в этих блогах уделяется финансовому влиянию на проект; по какой цене доступны некоторые из этих наиболее популярных систем энергосбережения, и какова будет экономия на коммунальных услугах с течением времени? SIP-строительство предполагает использование панелей, заполненных пенополистиролом (EPS) для наружных стен и крыши. Как правило, стеновые панели изготавливаются из материала 2×6, а панели крыши обычно имеют толщину 10 или 12 дюймов. Структура SIP представляет собой деревянный элемент с фанерой OSB (ориентированно-стружечная плита, часто называемая «ДСП») с обеих сторон и пенополистиролом, заполняющим пустоты между элементами каркаса. Панели соединяются вместе с помощью «сплайна», который представляет собой просто элемент деревянного каркаса.

• Очень низкая скорость инфильтрации воздуха; EPS очень плотный и практически не пропускает воздух.
• Высокая теплоизоляционная способность панелей – пенополистирол является отличным изолятором. Когда вы сочетаете высокое значение R с низкой скоростью инфильтрации воздуха, вы получаете очень эффективную изоляционную систему.
• Панели, как правило, устанавливаются традиционной бригадой специалистов по каркасу, что дает строителю или домовладельцу относительно большой резерв рабочей силы, что приводит к относительно низкой стоимости монтажа.
• Практически полное отсутствие отходов в отношении внешнего обрамления конструкции. Типичный каркасный дом будет иметь от половины до одного большого мусорного бака обрезков, оставшихся в конце этапа каркаса.
• По большей части Строитель/Домовладелец может пропустить звонок подрядчику по теплоизоляции; панели стен и потолка уже полностью утеплены.

Есть у SIP и недостатки:

• Термомост (пожалуйста, смотрите мой предыдущий пост, если этот термин вам незнаком) все еще проблема, так как структура панелей представляет собой обычные материалы для каркаса.
SIP-панели
• относительно быстро монтируются, но их установка занимает довольно много времени. В зависимости от размера дома, на строительную площадку прибудет от одного до четырех полуприцепов, загруженных панелями, практически все из которых должны быть разгружены вилочным погрузчиком и размещены в соответствии с их местом в конструкции. Примечание. Панели будут загружаться в грузовик в зависимости от их размера и формы, чтобы максимизировать эффективность перевозки, а НЕ в порядке их установки, поэтому нередко бывает, что около 100 панелей разбросаны по территории, а монтажная бригада тратит несколько дней, разбирая их все.
• Изменение размеров окон и дверей проблематично и дорого.
• Подрядчик по электроснабжению будет взимать надбавку за работу с SIP. Панели имеют «каналы» внутри панелей для размещения электричества, но это требует много времени. Кроме того, любые изменения схемы электроснабжения потолка на месте эксплуатации, как и изменения окон и наружных дверных проемов, являются проблематичными и дорогостоящими.

Так как же SIP сочетаются с обычным каркасом из палочек? На мой взгляд, не очень хорошо:

• SIP-панели, доставленные на строительную площадку, даже с учетом изоляции, встроенной в панель, стоят значительно больше, чем каркасный дом.
• Стоимость работ по установке обычно одинакова для любой системы.
• Общие характеристики изоляции SIP в некоторых случаях лишь незначительно лучше, если вообще есть. Хотя я еще не рассматривал системы изоляции как часть этой серии, некоторые из систем изоляции, которые за последнее десятилетие или около того стали широко доступными для каркасного дома, превосходны и очень экономичны.
• Дополнительные затраты на подрядчика по электроснабжению значительны.
• Ограничения на изменения дверей, окон и электрооборудования являются существенным недостатком.

В следующий раз мы рассмотрим ICF (изолированные бетонные формы), которые представляют собой совершенно другую систему строительства.

| Ingreen Building Systems

Следующие часто задаваемые вопросы о структурных теплоизоляционных панелях (SIP) можно найти на веб-сайте ассоциации структурно-изолированных панелей (SIPA).

Что такое SIP?

Структурно-изолированные панели (SIP) представляют собой высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели изготавливаются путем прокладывания сердцевины жесткой пенопластовой изоляции между двумя конструкционными облицовками, такими как ориентированно-стружечная плита (OSB). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть изготовлены по индивидуальному заказу для каждого дома. В результате система здания является чрезвычайно прочной, энергоэффективной и экономичной. Строительство с SIP сэкономит вам время, деньги и труд.

Насколько быстрее я могу строить с помощью SIP?

Дома из SIP строятся намного быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному Р.С. Означает. Панели изготавливаются размером 8 на 24 фута, поэтому целые секции стен и крыши могут быть установлены быстро, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по созданию, изоляции и обшивке стен из стержневого каркаса. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Сколько денег я могу сэкономить с SIP?

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размер оборудования HVAC и свести к минимуму количество воздуховодов.

Насколько экологичны SIP?

Структурные теплоизоляционные панели являются одной из самых экологичных доступных строительных систем. Оболочка здания SIP обеспечивает непрерывную изоляцию, чрезвычайно герметична, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Узнайте больше на этой странице зеленого строительства.

Насколько надежны SIP?

Структурные характеристики СИП аналогичны стальным двутавровым балкам. Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с сжимающими нагрузками в плоскости.

SIP могут быть спроектированы для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA.

Как правильно подобрать оборудование HVAC?

Высокопроизводительный корпус здания SIP часто позволяет использовать меньшее оборудование HVAC. Важно работать с квалифицированным специалистом по ОВиК, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

Насколько важна вентиляция?

Здания SIP чрезвычайно герметичны и требуют механической вентиляции. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.

Как SIP улучшают качество воздуха в помещении?

Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Как SIP реагируют на пожар?

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возникновения пожара, если их конструкция отвечает требованиям пожарной безопасности, перечисленным в строительных нормах и правилах. Жилые нормы обычно требуют нанесения 15-минутного огнестойкого теплового барьера на внутреннюю часть всех жилых строений, что достигается путем нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с классом огнестойкости V типа часто требуют одночасовой огнестойкости и/или спринклерных систем. Многие производители SIP могут предоставить испытанные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119.. Обратитесь к местному производителю за конкретными узлами.

Совместимы ли SIP с другими системами здания?

SIP совместимы практически с любой системой здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и обычной ферменной крышей или с деревянными стенами и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированного ограждения здания для деревянных каркасных конструкций.

Какие соображения необходимо учитывать при строительстве с использованием SIP по сравнению с обычным каркасом?

Большинство конструкций из SIP-панелей очень похожи на обычные конструкции. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Правильная герметизация очень важна при сборке SIP. Все стыки необходимо герметизировать специально разработанной СИП-герметизирующей мастикой или пенопластовым герметиком, а в некоторых случаях и самоклеящейся СИП-лентой. SIP также требуют рассмотрения того, как панели будут размещаться на рабочей площадке. Хотя меньше 8 на 4 фута. панели можно установить вручную, большие 8 на 24 фута. панели требуют использования оборудования для разгрузки и установки.

Можно ли модифицировать SIP на месте?

Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Толстые панели можно резать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицев или размерных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины.

Как устанавливается электропроводка и арматура?

Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Чейз добавляется в процессе производства в соответствии с электрическим проектом дома. Электрики могут прокладывать провода через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки.

Подвержены ли SIP насекомым?

Хотя термиты не питаются сердцевинами пенопластовых панелей, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования. Чтобы предотвратить это, многие производители предлагают SIP с пеной, обработанной боратом. Термитов также можно отпугнуть с помощью специально разработанной стальной сетки. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.

Можно ли заменить или отремонтировать SIP в случае повреждения?

Если панели повреждены, инженер-строитель должен оценить повреждение, чтобы определить, что является косметическим, а что структурным. Если повреждение только косметическое, то необходимо определить и зафиксировать источник влаги, будь то изнутри или снаружи. Если повреждение структурное, то необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения. В случае повреждения панелей следует уведомить производителя и монтажника панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Дают ли производители кровли гарантию на битумную черепицу на SIP-кровлях?

Некоторые производители кровли дают гарантию на битумную черепицу поверх невентилируемых SIP-крыш, в то время как другие аннулируют гарантию из-за более высокой температуры черепицы. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного увеличивается (2–3 градуса по Фаренгейту) в невентилируемой кровле, цвет черепицы и ориентация крыши оказывают гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по структурно-изолированным панелям (SIP), опубликованному Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровлей из SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбрать из множества более прочных кровельных материалов, отличных от асфальта, или предусмотреть вентиляционное пространство между панелями крыши SIP и кровельным материалом (известное как холодная кровля).

Нужно ли вентилировать здание с крышей SIP?

Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.

Исследование, проведенное Building Science Corporation на тестовых домах в жарком климате, показало, что включение чердака в кондиционируемое пространство позволило обеспечить более энергоэффективное кондиционирование пространства и снизить вероятность проблем, связанных с влажностью. [Радд, Армин и Джозеф Лстибурек. Вентилируемые и герметичные чердаки в жарком климате. Building Science Press, 1998]

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (так называемая «холодная крыша»). Эта практика не является обязательным требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Где я могу найти информацию по проектированию и проектированию здания SIP?

См. эту техническую библиотеку или обратитесь к местному производителю SIP.

Сколько стоят SIP?

Информацию о ценах можно получить, обратившись к любому производителю или дилеру/дистрибьютору SIPA. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Минс показывает, что строительство с SIP может сократить трудозатраты на каркас на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

Принимаются ли SIP согласно строительным нормам?

Конструкция из SIP признана Советом по строительным нормам и правилам Международного кодекса, которые используются в большинстве юрисдикций США. . Для приложений, выходящих за рамки Раздела R614, строительный инспектор обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. В районах с сильным ветром, высокой сейсмической активностью и коммерческих зданиях всегда требуется разрешение инженера.

Как прикрепить сайдинг или другую наружную облицовку к СИП?

Строители должны ознакомиться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить их продукт к SIP. Поскольку в СИП используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется повышенный график креплений.

Если производитель сайдинга не дает рекомендаций по креплению своей продукции к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив от производителя SIP информацию о возможностях выдергивания крепежа.

Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. В Руководстве строителя по структурно-изолированным панелям (SIP) представлены подробные сведения о креплении различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

Что такое гонт? Встречается ли гонт в SIP-зданиях?

Гребенчатая галька представляет собой вздутие битумного кровельного материала, возникающее вдоль стыков инженерных деревянных панелей, используемых в кровельных работах. Это редкое явление вызвано изменением содержания влаги в обшивке кровли и встречается в традиционных кровельных конструкциях с ферменным каркасом, а также в кровельных конструкциях SIP.

Выступы, вызванные расширением кровельных SIP-панелей, могут быть эстетическим недостатком, но не влияют на характеристики кровли или кровельных SIP-панелей.

В Руководстве строителя по структурно-изолированным панелям (SIP) описано несколько сборок, препятствующих образованию гребней из гонта. Указание холодной кровли или просто обшивка кровли дополнительным слоем ОСП, расположенным в шахматном порядке поверх стыков панелей, устранит возможность образования насыпи из гонта. В качестве альтернативы вместо битумной черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую кровлю со стоячим фальцем.

Какова R-ценность SIP?

Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. См. таблицу значений R SIPA для минимальных значений R для общедоступных SIP.

Статические R-значения, подобные приведенным в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа.

Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные данные значения R для всей стены показывают, что 4-дюймовая стена SIP с рейтингом R-14 превзошла стену 2 × 6 с R-19.изоляция из стекловолокна.

Подробнее о R-значениях для всей стены.

Как поддерживаются SIP? В панелях есть шпильки?

Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе.

В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, на месте соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.

SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

В кровельных конструкциях SIP опираются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор.

Можно ли использовать встроенные светильники в SIP?

Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит.

Блокируют ли SIP передачу звука?

Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, применяемой наружной отделки и толщины используемой изоляционной пены. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звукостойкости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC выше 50 для разделительных стен в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Нужны ли пароизоляционные материалы в SIP-зданиях?

Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с коэффициентом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

Можно ли установить сантехнику в СИП?

Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены.

Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены накладную канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как DWV, могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

Можно ли прикрепить кухонные шкафы к SIP?

Рекомендуется, чтобы производитель шкафов предоставил инструкции по креплению своего продукта к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа.

Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив информацию о возможностях выдвижения крепежа от производителя SIP.

Подвержены ли SIP плесени и грибку?

Герметичная оболочка здания SIP является основой успешной стратегии борьбы с плесенью. Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти.

В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

Я хочу построить дом из SIP. Каков первый шаг?

Для домовладельцев первым шагом является поиск качественного строителя, имеющего опыт строительства SIP. Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Найдите в Справочнике участников SIPA опытного сборщика SIP в вашем регионе.

Для строителя, который хочет начать свой первый проект SIP, первым делом нужно найти производителя или дилера/дистрибьютора, с которым можно работать, и изучить некоторые из множества доступных образовательных ресурсов.

Как  процесс проектирования и изготовления SIP?

Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по проектированию, они преобразуются в рабочие чертежи SIP, в которых указаны размеры каждой отдельной панели.

Рабочие чертежи проверяются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.

Какова кривая обучения установке SIP?

Для специалистов-строителей, компетентных в стандартных технологиях деревянного каркаса, задача изучения SIP не представляет сложности.
