Как вяжется арматура для ленточного фундамента: Как правильно армировать ленточный фундамент

Как правильно вязать арматуру для фундамента?

При армировании фундамента металлическими элементами не всегда лучшим выходом будет использование сварки. Неразъемное соединение надежнее, но оно не сможет приспосабливаться к проседаниям грунта, которые обязательно случаются в ходе эксплуатации здания. Так что многих заинтересует вопрос, как связать арматуру для фундамента, чтобы объединить отдельные элементы между собой и при этом оставить для них определенное пространство для маневра.

Здесь очень важно использовать правильную технологию, чтобы арматура не болталась, а лишь могла немного двигаться относительно направляющей оси. Эти колебания будут незаметны для жильцов, но при этом их роль невозможно недооценить, особенно на местности с высокой сейсмической активностью.

Варианты вязки

Арматура, связанная для фундамента, может быть получена всего двумя способами:

• •    вязка при помощи стальной проволоки;
• •    использование специальных пластиковых хомутов.

Если вязка арматуры под ленточный фундамент осуществляется при помощи хомутов, то здесь все просто. Изделие обхватывает два соседних элемента, после чего хомут просто затягивают без особых усилий. Получается крепкая петля всего за пару секунд. Но стоимость такой операции будет значительно выше, так что многие предпочитают пользоваться стальной проволокой, получаемой из низкоуглеродистых марок сплава.

Брать легированную дорогую проволоку совсем не обязательно, так как после вязки конструкция будет залита бетоном, который полностью перекроет воздух, так что процесс окисления не может произойти в принципе. Поэтому нет смысла покупать более дорогие варианты, когда можно обойтись малым. Проволока специально имеет такую структуру, что хорошо гнется и позволяет удобно работать. Если вдруг вязать оказывается слишком сложно, нужно просто прокалить моток на костре, а потом охладить его на воздухе.

Прежде чем понять, как вязать арматуру на фундамент, нужно подобать материал. Проволока отличается по диаметру, так сто нужно выбирать что-то между 1,4-1,6 миллиметров. Двухмиллиметровая марка будет слишком толстой, что значительно усложнит работу с ней, а при этом никаких весомых дивидендов получить не удастся. А одномилилметровая проволока слишком слаба и может не выдержать нагрузки, так что идеальным в данной ситуации выступает именно промежуточный вариант.

Технология выполнения работ

Итак, как правильно вязать арматуру для ленточного фундамента? Такой вопрос, пожалуй, задает себе каждый перед началом операции. Существует несколько подходов к этому процессу:

• •    Если нужно вязать арматуру на фундамент в ручную, то потребуется купить специальный инструмент — крючок. Нужно отрезать кусок проволоки достаточной длины, после чего сложить его пополам. Далее нужно сделать завиток вокруг пальца на треть петли, после чего вставить в нее арматуру. Далее при помощи крючка нужно продеть через петлю два свободных конца и несколько раз завернуть их, чтобы обеспечить надежную фиксацию. Лишние концы обрезают кусачками.
• •    Второй способ также потребует складывать проволоку пополам, только вместо петельки здесь нужно лишь приложить проволоку к пруту и загнуть концы так, чтобы получился замкнутый круг. При помощи крючка также делают несколько оборотов, после чего можно завершать операцию и откусывать лишние части.
• •    Схема вязки арматуры для фундамента под номером три состоит в том, что сложенную пополам проволоку прикладывают снизу, после чего тянут крючком за петлю и перевязывают ее со свободными концами.
• •    Последний метод будет наиболее простым, так что его можно осилить и одной рукой. Крючок продевают через петлю, вытаскивают с его помощью свободные концы и закручивают их несколько раз, после чего откусывают все лишнее.

Также ответом на вопрос, как связать арматуру для ленточного фундамента, может послужить словосочетание — с помощью электрооборудования. Существует специальный прибор, позволяющий значительно ускорить процесс. Он имеет вид стандартной дрели, только с намного менее мощным двигателем, так как здесь не нужна такая скорость вращения. Работать с ним нужно по инструкции, и тогда не возникнет никаких проблем.

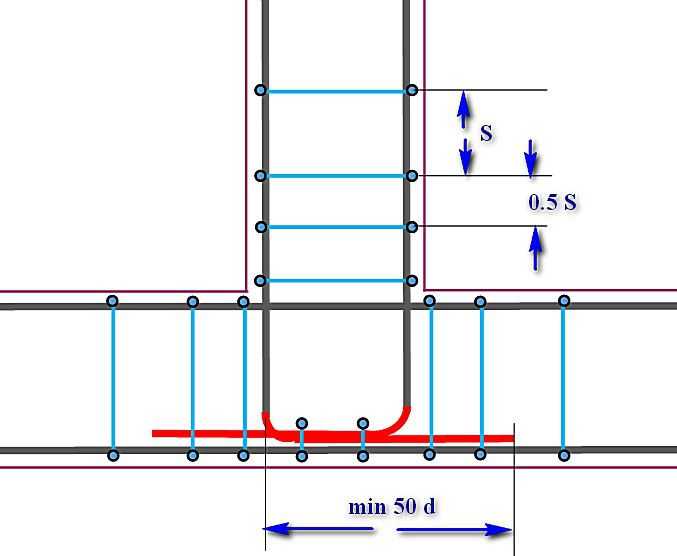

Особенности армирования углов

Правильное армирование углов ленточного фундамента требует особенного подхода, который соблюдается далеко не на всех объектах. Мало просто взять гнутую арматуру, нужно еще и правильно нею воспользоваться. Очень важно, чтобы зона напряжения в углу была минимальной, иначе это может привести к появлению трещин именно в угловых местах.

Чтобы избежать такого исхода, нужно обязательно использовать хомуты в качестве промежуточного соединительного элемента, который будет равномерно распределять нагрузку по всему периметру прута. Таким способом можно получить идеальную конструкцию, способную выдержать многолетнюю эксплуатацию.

Арматурный каркас ленточного фундамента должен быть собран из прутьев одинаковой толщины, чтобы в каждой части строения площадь контакта с поверхностью бетона была равнозначной. Любые расхождения приводят к появлению слабых мест, которые могут дать сбой в любой момент.

Поэтому не стоит самостоятельно ухудшать технические характеристики сооружения еще на самом первом этапе его строительства. Это позволит избежать многочисленных проблем в будущем, которые могли бы заставить даже перестраивать все здание с нуля.

Как правильно вязать арматуру

При заливке фундамента очень важно вложить в него качественную арматурную сетку, которая обеспечит требуемую сцепку и твёрдость основания. При этом не получится сделать сетку, использовав только один прут, изгибая его под разными углами. Для этого требуется большое количество материала и его правильное соединение. Специалисты не рекомендуют использовать сварку, так как нарушается структура металла и понижается его прочность. Самый практичный способ – вязка арматуры.

Содержание

• 1 Какие материалы и инструменты используют при вязке арматуры
  • 1.1 Стальная проволока
  • 1. 2 Пластиковые хомуты
  • 1.3 Инструменты
• 2 Как правильно вязать арматуру для монолитной плиты
• 3 Расчёт арматуры для монолитной плиты
• 4 Как правильно вязать арматуру для ленточного фундамента
• 5 Правильная вязка стеклопластиковой арматуры

Какие материалы и инструменты используют при вязке арматуры

Раньше при заливке фундамента использовали исключительно стальную проволоку, выполненную по соответствующему ГОСТу, в несколько слоёв. Это гарантировало необходимую прочность основания в дальнейшем. Но на сегодняшний день существует достаточное разнообразие вязальных материалов, которые также можно считать надёжными.

Стальная проволока

Стальная (или как принято говорить – вязальная) проволока является наиболее приемлемым материалом для вязки арматуры. При её изготовлении используют отожжённую сталь с низким содержанием углерода, что делает проволоку достаточно крепкой, и при этом мягкой. Вязальная проволока делится на 2 вида:

• Чёрная. Наиболее практичная и удобная. Если была приобретена чёрная проволока недостаточной мягкости, то её следует прокалить в костре в течение 30 минут, остудить, и можно приступать к работе.
• Оцинкованная. Очень редко данную разновидность проволоки приобретают для вязки арматуры, так как в нём отсутствует ток кислорода, а соответственно – процессов коррозии быть не может. Поэтому лишние траты здесь ни к чему.

Пластиковые хомуты

Достаточно популярный на сегодняшний день расходный материал, который поможет быстро понять, как быстро вязать любую арматуру. Но нельзя сказать, что профессиональные строители придерживаются мнения большинства, так как пластиковые изделия, имеют меньшую цену, но не способны выдержать такое усилие, которое выдерживает стальная проволока.

Пластиковые хомуты отличаются от вязальной проволоки не только меньшей ценой, они также необычайно просты в использовании – достаточно обвернуть изделие вокруг арматурных прутьев, пропустить один его конец через специальное ушко и затянуть. Частой проблемой является разрыв хомутов, например, когда строитель наступает на арматурные стержни. Поэтому для большей надёжности следует одевать в 2 или более слоя, расположенных в разном направлении.

Инструменты

Не следует использовать подручные материалы при вязке арматуры, так как это не позволит добиться высокой надёжности каркаса, соответственно – фундамент не получит требуемой крепости.

Наиболее популярные инструменты, которые используют для вязки арматуры:

• Крючок для вязки арматуры. Данный инструмент применяют достаточно часто, так как крючок для вязки арматуры имеет доступную ценовую политику и удобен в использовании. Имеет 3 разновидности: простой, винтовой и полуавтоматический.

Вязальный крючок

• Вязальные клещи. Не слишком отличаются от крючка для вязки арматуры. Они немного длиннее и имеют в своей конструкции дополнительные кусачки. С реверсивными клещами можно использовать проволоку для вязки непосредственно из бухты.

Вязальные клещи

• Пистолет для вязки арматуры. Относится к типу профессионального инструмента, его актуально приобретать только когда необходимо вязать арматуру в большом количестве для любой разновидности фундамента. Пистолет для вязки арматуры мало весит и очень удобен в использовании, процесс вязки полностью автоматизирован и занимает не более одной секунды. Основной недостаток заключается в высокой цене.

Пистолет для вязки арматуры

Как правильно вязать арматуру для монолитной плиты

Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

Готовый каркас для монолитной плиты

Видеоролик на Youtube:

Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:

1. Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
2. Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
3. Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
4. Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.
5. Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом. Пример пластиковых подставок для нижнего яруса конструкции
6. Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.

Пример готового столика

Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.

Расчёт арматуры для монолитной плиты

Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.

Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м². Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.

Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м², необходимо приобрести 984 метра арматуры заранее выбранного диаметра.

При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент наиболее практичен и требует куда меньших затрат, чем при монолитной заливке. Но данная разновидность основания получает существенную нагрузку от возведённого здания и требует правильного и надёжного армирования сетки, на котором также можно сэкономить средства, ведь укрепление средней части ленточного фундамента не обязательно.

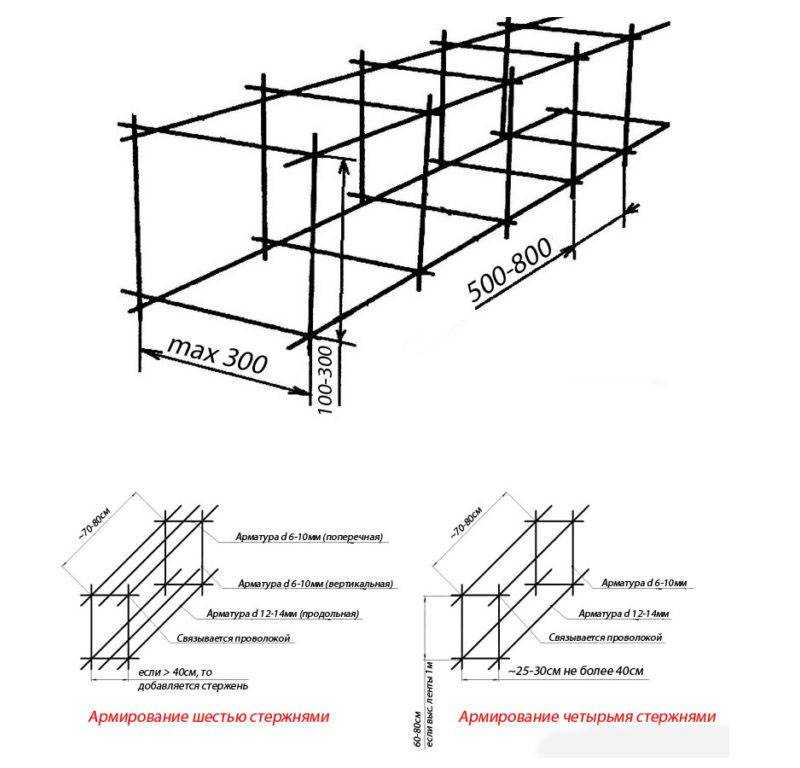

Пример стандартного ленточного фундамента

Монтаж ленточного фундамента:

• Для заливки данного типа фундамента используют опалубку, стянутую металлическими шпильками. Поэтому расстояние между стержнями должно быть таким, чтобы после их вязки, готовую конструкцию можно было вставить в опалубку.
• Боковые стенки каркаса связывают так, чтобы стороны ячеек составили не более 20 см.
• После того, как стороны будут готовы, между ними следует заложить короткие отрезки прутов, которые также вяжут посредством стальной проволоки или пластиковых хомутов.
• Получившуюся конструкцию устанавливают внутрь опалубки, что также требует некоторой сноровки и, желательно, двух помощников.

Установка готового каркаса в опалубку

Вязка арматуры под ленточный фундамент:

• Для одного соединения требуется отрезок вязальной проволоки не менее 30 см, который следует сложить пополам.
• Сложенным в два раза отрезком проволоки полностью огибают наложенные друг на друга пруты и в петлю вставляют крючок для вязки.
• Вторым концом проволоки следует также обхватить крючок для вязки.
• Можно начинать вращать крючок для вязки, пока 2 стержня не будут крепко зафиксированы.
• Достать крючок из петли.

Ознакомившись с тем, как правильно вязать арматуру для ленточного фундамента, также следует обратить внимание на то, что если приложить чрезмерные усилия, то вязальную проволоку можно свободно порвать, поэтому следует контролировать движения инструментом. Также не надо оставлять проволоку в ослабленном состоянии, когда пруты будут свободно двигаться. Это приведёт к недостаточной прочности конструкции.

Готовый каркас для ленточного фундамента

Очень часто в сети можно найти популярный способ по переделке дрели, когда на ней устанавливают крючок для вязки арматуры, с чем категорически не согласны профессиональные строители. Применяя такой самодельный инструмент, не получится добиться правильного натяжения вязальной

проволоки. Также дрель недостаточно удобна для монтажа ленточного фундамента, последствием станут быстро уставшие руки. И не всегда в местах заливки фундамента есть доступ к электрической энергии.

Правильная вязка стеклопластиковой арматуры

Стеклопластиковой арматурой принято называть изделия, структура которых состоит из стеклянных волокон. Данная разновидность арматуры относится к разряду композитной арматуры и пользуется высокой популярностью на сегодняшний день. По своей форме стеклопластиковые изделия практически ничем не отличаются от металлических.

Вязка стеклопластиковой арматуры с помощью хомутов

Среди преимуществ стеклопластиковой арматуры следует отметить следующие:

• Лёгкая. Автоматически упрощается процесс транспортировки и монтажа.
• Упругая. При необходимости, композитную арматуру можно укладывать в кольца, что очень удобно при погрузке и транспортировке.
• Крепкая. По своим техническим качествам ничем не уступает изделиям из металла.
• Долговечная. Композитная арматура обладает продолжительным эксплуатационным сроком.

Пример вязки стеклопластиковой арматуры несколькими хомутами

Вязка стеклопластиковой арматуры практически ничем не отличается от стандартных металлических изделий. Здесь также следует использовать вязальный крючок или специальный пистолет, а в качестве расходных материалов – вязальную проволоку или пластиковые хомуты.

Видеоролик на Youtube:

Сначала готовят горизонтальные стороны конструкции, на которые впоследствии накладывают вертикальные стержни. При вязке стеклопластиковой арматуры необходимо точно следить за размером ячеек, для большей простоты можно заранее сделать пометки маркером. Места вязки арматуры должны находиться во внутренней части каркаса. Недостаточно знать, как вязать стеклопластиковую арматуру правильно, следует также делать точные расчёты.

Необходимо усиленное внимание обратить на углы конструкции, так как стеклопластиковая арматура плохо восприимчива к нагреву, поэтому самостоятельно гнуть её не рекомендуют. На углы каркаса следует расходовать большее количество вязальной проволоки или пластиковых хомутов.

Расчет арматуры для фундамента: как произвести

Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Изготавливается с учетом СНиП 52–01–2003 при выборе класса арматуры, ее количества и сечения. Армирование монолитных конструкций производится с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при вспучивании грунта.

Расчет арматуры для фундамента типа плитный

Плитный фундамент применяется для строительства коттеджей и загородных домов, а также других зданий без цокольного этажа. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях. Толщина этой основы более 20 см, а сетка вяжется как сверху, так и снизу.

Столбчатый фундамент своими руками: пошаговая инструкция.  Расчет, стоимость работ. Малозаглубленный столбчатый цоколь, фундамент каркасного дома, фундамент под баню, фото и видео.

Сначала определяется тип штанги. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и неископаемых грунтах, имеющих очень малую вероятность горизонтального сдвига, можно допускать применение ребристой арматуры диаметром 10 мм класса А-I. Если грунт слабоват, пучинистый или здание запроектировано под уклоном – арматуру нужно брать толщиной не менее 14 мм. Для вертикальных соединений между нижним и верхним рядами армирующей сетки достаточно будет использовать гладкий 6-миллиметровый пруток класса А-I.

Большое значение имеет и материал будущих стен здания. Ведь нагрузка на фундамент имеет существенные отличия у каркасных, а также деревянных домов и построек из кирпича или газобетонных блоков. Как правило, для легких зданий можно использовать арматурный стержень диаметром 10-12 мм, а для стен из кирпича или блоков — не менее 14-16 мм.

Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены подвала. Между собой места пересечения перпендикулярных прутьев связывают мягкой проволокой с помощью такого приспособления, как вязальный крючок.

Полезный совет! Если объем конструкции очень большой, то для вязания фурнитуры можно приобрести специальный пистолет. Он способен автоматически соединять стержни на очень высоких скоростях.

Предположим, что нам необходимо выполнить расчет арматуры для фундамента частного дома из газобетонных легких блоков. Запроектирована его установка на плитный фундамент, имеющий толщину 40 см. Данные геологических изысканий свидетельствуют о том, что грунт под фундаментом среднепучинистый, суглинистый. Размеры дома – 9×6 м:

• так как мы задумали достаточно большую толщину фундамента, нам нужно будет заполнить его двумя горизонтальными сетками. Блочная конструкция на среднегрунтовых грунтах требует горизонтальных стержней диаметром 16 мм и оребрения, а вертикальных стержней можно гладких толщиной 6 мм;
• для расчета необходимого количества продольной арматуры возьмите длину наибольшей стороны стены подвала и разделите ее на шаг решетки. В нашем примере: 9/ 0,2 = 45 толстых арматурных стержней, имеющих стандартную длину 6 метров. Рассчитываем общее количество брусков, которое равняется: 45×6 = 270 м;

• таким же образом находим количество стержней арматуры для поперечных связок: 6/0,2 = 30 штук; 30×9 = 270 м;
• умножая на 2, получаем необходимое количество горизонтальной арматуры в обеих сетках: (270 + 270) х 2 = 1080 м;
• вертикальные связки имеют длину, равную всей высоте фундамента, то есть 40 см. Их количество рассчитывается из числа перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
• получается, что для возведения необходимого фундамента вам потребуются: 1080 м стержень А-III D16; Удилище 540 м A-I D6.

Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. Согласно этому документу 1 пог. арматура Д16 имеет вес 1,58 кг, а Д6 – 0,22 кг. Исходя из этого, общая масса всей конструкции: 1080×1,58=1706,4 кг; 540×0,222 = 119,9 кг.

Для строительства арматуры требуется также вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два — 2700. Следовательно, общий расход проволоки на вязание составит 2700х0,4 = 1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.

Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента. Расчет здесь мало чем отличается от предыдущего, который производился для плитного фундамента. Поэтому толщина стержня может быть при продольном монтаже 12-16 мм, а при поперечном, а также вертикальном 6-10 мм. В случае с ленточным основанием выбирают шаг не более 10-15 см, чтобы избежать продольного зазора, так как нагрузка в нем намного больше.

Например, рассчитываем тип фундамента ленточный применительно к деревянному дому. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Грунт песчаный пучинистый:

• в случае ленточного фундамента установка двух армирующих сеток обязательна. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний при пучении грунта;
• оптимальным представляется шаг сетки 20 см. Поэтому для правильного расположения ленты такого фундамента необходимо 0,4/0,2=2 стержня продольной арматуры в обоих слоях арматуры;
• для деревянного дома, диаметр арматуры 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2 = 96 м стержня. Короткие стороны требуют 2х6х2х2 = 48 м;

• для поперечных перекладин берем 10 миллиметровый брусок. Шаг 50 см.
  Периметр здания: (6 + 12) х 2 = 36 м. Делим его на шаг: 36/0,5=72 арматурных поперечных стержня. Поскольку их длина равна ширине фундамента, общая потребность составляет 72×0,4=28,2 м;
• для вертикальных соединений также применим стержень D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножьте количество поперечных стержней на количество продольных: 72×4 = 288 шт. При высоте 1 м общая длина составит 288 м;
• то есть для выполнения армирования наших ленточных фундаментов необходимо: 144 м стержня А-III Д12; Штанга 316,2 м A-I D10.
