Как вяжется арматура для ленточного фундамента: Как правильно армировать ленточный фундамент

схемы, расчет диаметра арматуры, расположение по углам, примыкания стен и в подошве

Для усиления конструкции ленточного монолитного фундамента следует во многих случаях использовать его армирование. Исключением могут служить только постройки небольшого веса. При возведении солидного загородного дома, если будет выполняться монолитный фундамент, вязка арматуры для фундамента выполняется обязательно.
В статье рассмотрим основные моменты армирования фундамента. Работу можно выполнить своими руками, так как это относительно не сложно.
Сразу отметим, что при строительстве загородного дома, армирование следует выполнять строго согласно проекту. Ленточный фундамент для простых сооружений можно выполнить, ознакомившись с данным материалом и не придется тратиться на заказ простейшего проекта.

Содержание

1. Инструменты для вязки арматурных прутьев
2. Проволока для вязки арматурного каркаса
3. Какая арматура нужна для конструкции
4. Схема вязки арматуры для ленточного фундамента
5. Расчет армирования ленточного фундамента своими руками
6. Определение толщины арматуры
7. Шаг установки
8. Армирование углов
9. Армирование подошвы ленточного фундамента
10. Технологии сборки арматуры для ленточного фундамента
11. Ошибки при армировании ленточного фундамента

Инструменты для вязки арматурных прутьев

Прежде чем приступить к строительно — монтажным работам, важно убедиться, что вы собрали необходимые инструменты и оборудование.

К ним относятся:

• рулетка или аналогичный измерительный инструмент для проведения измерений на месте;
• угловая шлифовальная машина для резки арматурных стержней;
• специальный крючок или плоскогубцы, или даже профессиональный пистолет, чтобы связать провода;
• специальный инструмент, чтобы согнуть прутья.

Проволока для вязки арматурного каркаса

Обязательно отметим, что скрепляется вся арматура только при помощи вязальной проволоки. Электросварку при выполнении армирования применять нельзя, так как нарушаются эксплуатационные характеристики арматуры.
Армирование при монтаже каркаса фундамента чаще всего осуществляется стальной отожженной проволокой марки ВР. Эта проволока изготавливается из малоуглеродистой стали, которая подразделяется на несколько видов в зависимости от способа обработки, точности изготовления, и прочности на растяжение.

По ГОСТ 3282-74 относительное удлинение проволоки с защитным покрытием или без него должно быть в пределах 12-18 % или 15-20 % соответственно.

Монтаж сборного ленточного фундамента: все этапы строительства

Для нетермообработанных продуктов прочность на растяжение будет варьироваться в зависимости от поперечного сечения и будет находиться в пределах 590-1270 Н / мм2 для диаметров 1,0-2,5 мм и 690-1370 Н / мм2 для диаметров менее 1,0 мм.

Дополнительно изготовитель должен обеспечить, чтобы изделия без термической обработки диаметром от 0,5 до 6,0 мм должны выдерживать четыре и более изгиба.

Цинковое покрытие должно оставаться прочно сцепленным со сталью после скручивания проволоки в спираль, допускаются лишь незначительные отложения цинка.

Преимущество покупки термообработанной проволоки состоит в том, что она делает материал более пластичным и удобным в работе без ущерба для прочностных свойств.

Покупать оцинкованную проволоку для ленточного фундамента, скорее всего, нецелесообразно, если бетон заливается сразу после монтажа. Армировка фундамента не успеет повредиться коррозией до полного затвердевания бетона.

Чаще всего при строительстве ленточных фундаментов используется проволока диаметром 1,2 — 1,8 мм. Более тонкая проволока может обрываться, а с более толстой будет тяжело работать и качественно связвать арматуру.

Сейчас в продаже имеются готовые бухты уже проволочных отрезков диаметром от 1.2 мм и длиной от 80 до 180 мм. На концах отрезках уже имеются готовые петли для связки. Это очень удобно, связка узлов происходит очень быстро, не надо тратить время на подготовку.

Какая арматура нужна для конструкции

Для данных фундаментов в частном строительстве используются следующие типы арматуры:

• Для рабочих стержней используется арматура классов А2 и А3 периодического профиля, т.е. с нанесенным по поверхности «рисунком» в виде ребер. Это позволяет обеспечить надежное сцепление стержней арматуры с бетоном.
• Хомуты или отдельные элементы для связки изготавливаются из гладкой арматуры класса А1.

Отметим, что в настоящее время появилась арматура из стеклопластика, но использование ее в фундаментах является относительно спорным вопросом. В данном случае лучшим вариантом является более старый способ армирования. Не стоит экономить на пластиковой арматуре.

Схема вязки арматуры для ленточного фундамента

В поперечном разрезе ленточный фундамент представляет из себя прямоугольник. Конструкция смонтированной арматуры фундамента тоже имеет такую форму, только в таком виде она сможет правильно работать, т.е. перераспределять все нагрузки по фундаменту.

Существует две установленные схемы продольной установке арматуры:

• четыре прута;
• шесть прутьев.

Для ленточного фундамента небольшой высоты (900-1000 мм) монтируется обязательно два пояса рабочей арматуры, она расположена в верхней и нижней части конструкции.
Для фундаментов большей высоты приходится выполнять три и более поясов рабочей арматуры.

Как сделать опалубку для фундамента своими руками: пошаговая инструкция

При строительстве загородного дома достаточно обычно выполнить схему армирования ленточного фундамента  из 2-3 поясов.
Рабочие стержни закрепляются между собой отдельными элементами. Можно применить обрезки арматуры, но лучшим вариантом будет использование хомутов под нужное сечение каркаса.

Расчет армирования ленточного фундамента своими руками

Если действовать четко по регламенту, то придется изучить СНиП 52-01-2003 (Бетонные и ж/б конструкции.) В СНиП указано, что площадь стержней рабочей арматуры должно быть не менее 0,1% от площади сечения ленточного фундамента. Определяется площадь сечения бетона и вычисляется необходимое количество арматурных рабочих стержней.

При расчете количества арматуры для ленточного фундамента может получится, что достаточно трех стержней рабочей арматуры, но этого делать не следует. Следует монтировать четыре стержня, получится приличный запас по прочности всей конструкции фундамента.

Для экономии можно несколько уменьшить диаметр арматуры, но количество рабочих стержней уменьшать нельзя.

По высоте рабочие стержни располагаются в зависимости от высоты самого фундамента.

Определение толщины арматуры

Для определения толщины и количества для рабочих стержней, необходимо выполнить не сложные расчеты. И вспомнить пару формул из школьного курса математики.

Начнем с определения площади фундамента. В разрезе имеем прямоугольник. Для определения его площади умножьте высоту на ширину траншеи, которую вы подготовили для фундамента.

Например: ширина фундамента 40 см, а высота 60 см. Тогда площадь сечения фундамента S=40см*60 см=2400 квадратных сантиметра.

Далее по СНиПу определяем суммарную площадь рабочих арматур:

2400 *0,1%= 2,4 см². Зная площадь всех ниток арматуры, определяем их диаметр. Если возьмем 4 нитки, то площадь одной будет 2,4см²/4= 0,6 см². Формула площади круга S=пd²/4, отсюда находим d²=4S/п.

Для нашего случая имеем:

d²=4*0.6/3.14=0.76 см². И окончательно d=0.87 см. Получили диаметр рабочих стержней можно взять 10 мм.

Шаг установки

Шаг между рабочими стержнями не должен превышать 400 мм. Здесь придется учитывать толщину ленточного фундамента. Все стержни арматуры должны быть расположены в теле бетона, иначе они будут подвергаться коррозии и срок эксплуатации фундамента резко сократится. Защитный слой бетона должен быть около 40-50 мм.

Все вертикальные элементы (хомуты) монтируются с шагом не более 300 мм.

Выполним расчеты для варианта, рассмотренного нами выше. Размеры сечения были 60 на 40 см. Если арматура должна находится в бетоне на глубине 5 см от края, то расстояние между нитками будет 30 см у основания и 50 см по высоте.

Фундамент плита: устройство и все этапы строительства своими руками

Это не много превышает допустимое значение в 40 см. Поэтому можно немного сдвинуть нитки между собой. Либо использовать 6 ниток. В этом случае можно использовать арматуру меньшего диаметра.

Армирование углов

Особое внимание следует уделять армированию углов и примыканий ленточного фундамента.
Это самые «слабые» места в конструкции фундамента. Следует использовать специальные Г-образные элементы или рабочие стержни в данных местах сгибаются.

Нахлест рабочих стержней должен быть около 600-700 мм, а шаг отдельных вертикальных элементов в местах углов и примыканий уменьшается до 150 мм, вместо обычных 300 мм.

Армирование подошвы ленточного фундамента

Для больших загородных домов часто выполняется опорная подушка из монолитного бетона. При нормальном грунтовом основании (грунт не пучинистый) достаточно выполнить только нижний ряд рабочей арматуры с шагом стержней до 300 мм.

На слабых и пучинистых грунтах в подушке следует выполнить армирование второго пояса.
Бетон для ленточного фундамента применяется маркой не ниже М200.

Технологии сборки арматуры для ленточного фундамента

В заключении отметим, что выполнять армирование можно как в самой траншее под фундамент, так и рядом с котлованом. Лучшим вариантом можно считать второй способ.

Каркасы вяжутся на земляной поверхности, а потом монтируются на место. Так работа выполняется значительно быстрее. Только в завершении выполняется армирование углов и примыканий ленточного фундамента.

Если вы решили выполнить сборку в траншее, то необходимо выполнять это в следующей последовательности:

1. Сначала на дно траншеи укладываются нитки нижнего армопояса. Связав поперечными прутами, необходимо поднять всю конструкцию на высоту 5 см от дна траншеи. Для этого можно использовать специальные пластиковые подставки или куски жжённого кирпича.
2. Затем крепятся все вертикальные перемычки.
3. К вертикальным перемычкам вяжется верхний армированный пояс. Нитки которого также связываются продольными перемычками.

Ошибки при армировании ленточного фундамента

Отсутствие или минимальное перекрытие арматурных стержней в каркасе не рекомендуется, так как стержни могут сместиться во время бетонирования, что может привести к повреждению фундамента. Поэтому для обеспечения достаточного припуска рекомендуется зазор в 200 мм.

Использование сварных швов или веревок для связывания не рекомендуется, так как сварные швы делают узлы хрупкими, а веревки не способны обеспечить достаточную прочность соединения.

Наконец, армирование углов без перекрытия может привести к быстрому разрушению и непостоянной передаче нагрузки между двумя частями конструкции. Это можно исправить, включив дополнительные изогнутые элементы.

Армирование фундамента является довольно трудоемкой работой, но можно справится и своими руками.

Армирование ленточного фундамента арматурой

Одной из важнейших элементов, необходимых для постройки строительного объекта, является фундамент. Чем лучше сделана его конструкция, тем дольше будет срок эксплуатации дома.

Можно заметить, как многие люди тратят свои сбережения на строительство объектов недвижимости (жилых, дачных домов, бань, хозяйственных построек). В их среде это считается прибыльным вложением средств. Недвижимость со временем поднимается в цене, и, в какой-то степени, это оправданные решения. Необходимо не забывать, что для того, чтобы дом прослужил как можно дольше, необходимо нанимать команду профессионалов своего дела.

При постройке фундамента применяется арматура и проволока — процесс называется армирование. Необходимую длину проволоки могут сказать по её месту покупки. Как только куплена арматура, её необходимо приготовить к укладке. Для установки в опалубку арматуры её необходимо «связать».

Существует фундамент и другого вида, этот вид называется монолитно-ленточный. Строительство предполагает армирование, установку коробов арматуры в форме квадрата. Диагональ их должна равняться 40 сантиметрам. Длина плит арматуры составляет в районе 3-х метров.

Возможна установка больших по длине плит, равная шести метрам. Блок арматуры можно заказать для подгонки размера длины и ширины блока.

Опытный рабочий способен выполнить процедуру по связке арматуры. Этот строительный процесс очень важен, и поэтому нужно не скупиться на время и деньги. После того как будет выполнены все действия с ленточным фундаментом, можно не волноваться – основная работа завершена.

Шаги для создания арматурных блоков

Чаще всего такой тип фундамента используется при строительстве домов из кирпича и бревна, так как данные строения имеют не малый вес!

Для правшей и левшей план работы немного отличается. Сначала описание для правшей. Соответственно левша повторяет то же самое действие, но другой рукой.

Необходимо взять крючок в правую руку. Крючок – прибор для использования вязки арматуры. Проволоку надо взять в левую руку. Аналогично вязанию крючком нужно сделать петли. Следующий шаг – завести петли за арматуру и обмотать их вокруг неё. После этого необходимо соединить вместе два конца проволоки. Процедура завершена. Эти действия требуют выдержки, терпения и сноровки.

В Японии изготовили специальные автоматы, чтобы облегчить этот процесс. Возможно, чтобы облегчить себе труд, воспользоваться такими машинами. Минусом будет то, что придётся немного раскошелиться. Новичкам привыкнуть к этой работе будет непросто.

«Связать» арматуру можно и при помощи хомутов. Их можно приобрести во многих магазинах для строительства. С хомутом вам будет легче присоединить арматуру, чем, если бы вы вязали блоки.

Эта статья поведала о некоторых способах вязки арматуры. Ваше право выбрать себе тот, который придётся по душе. Ваш выбор будет зависеть от степени наличия навыка, коим вы обладаете либо нет, и габаритов ленточного фундамента, для которого необходима арматура.

схема действий, вязка и армирование

Главная » Строительство фундамента под дом, дачу и гараж

– самый востребованный и популярный вид несущей системы в индивидуальном строительстве. Эти конструкции надежны, практичны и долговечны. Однако реализовать эти преимущества можно только при соблюдении технологии монтажа на каждом этапе. Один из них — армирование. Наиболее ответственными точками являются углы, принимающие на себя максимальные вертикальные нагрузки.

Содержание

1. Необходимость усиления углов ленточного фундамента
2. Схема действий
3. Правильная вязка и укрепление углов
4. Армирование устоев
5. Распространенные ошибки и полезные советы
9 0019

Необходимость усиления углов ленточного фундамента

Наибольшая нагрузка приходится на углы ленточного фундамента

Бетон – очень прочный материал, выдерживающий высокие сжимающие нагрузки. Однако и у него есть свой запас прочности, особенно когда речь идет о нагрузках на кручение и разрушение. Именно они приходятся на углы систем поддержки ремня.

Необходимость правильного армирования этих участков обусловлена ​​следующими факторами:

• Неравномерное давление на разные стороны основания. Это приводит к нагрузке на суставы. Металлический каркас может компенсировать и нейтрализовать их.
• Концентрация линейных нагрузок. Они переносятся по монолитному поясу в углы, где достигают значительных значений.

Стальная рама действует как жесткая и упругая рама, которая нейтрализует давление, оказываемое зданием и землей на опорную систему.

Схема действий

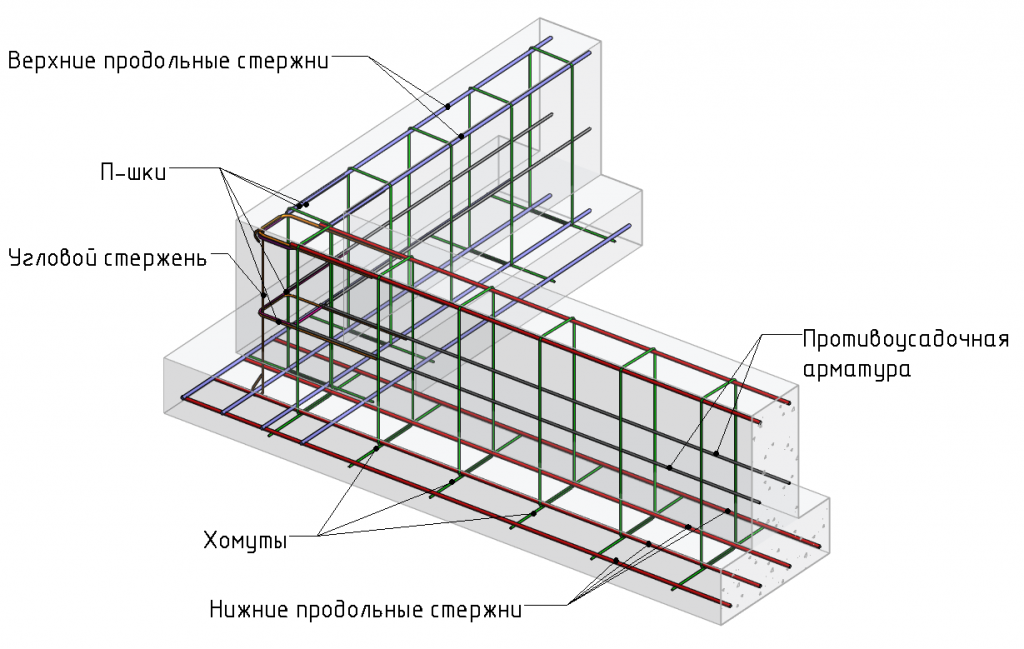

Способы усиления углов П-образными хомутами

Достижение прочности углового узла каркаса ленточного фундамента достигается правильным применением существующих и проверенных технологий.

Существуют такие способы углового соединения арматуры:

• Внахлест. Свободные концы внешнего и внутреннего горизонтальных стержней загнуты и наложены на противоположные по ориентации линии. Дополнительную прочность обеспечивают мосты.
• Г-образные зажимы. Здесь переход от наружной продольной арматуры к внутренней также осуществляется с помощью соединения внахлест. Получившийся узел закрепляют Г-образным фрагментом со стороной 50-80 см.
• U-образный зажим. Внутренние и внешние линии изогнуты в П-образные контуры, которые замыкаются вертикальными и горизонтальными фрагментами. Считается самым прочным и надежным узлом.
• Тупой угол. Такие соединения не несут высокой нагрузки, но и требуют внимания. Соединение осуществляется путем прохождения наружных и наружных стержней в противоположные стороны с нахлестом 50 см. При этом вертикальные и горизонтальные перемычки ставятся в 2 раза чаще.

При создании вертикальной и замкнутой монолитной плиты рекомендуется использовать одинаковую технологию вязки уголков арматуры. Это позволит создать равный запас прочности по всему фундаменту. Даже если лента заливается на ростверк, эти участки все равно остаются критическими с точки зрения нагрузки.

Правильная вязка и усиление углов

Сварку использовать нельзя. Вместо него для соединения арматуры используется проволока

. Соединение стержней целесообразно обжимать стержнями с помощью проволочных или пластиковых стяжек. Сварка не рекомендуется по двум причинам. Первая заключается в том, что после сильного нагрева металл становится гибким и хрупким. Второй минус – под накипью развивается ржавчина, которая со временем разрушает соединение.

Для вязания необходимо использовать проволоку толщиной 1-1,3 мм в мотках или зажимах от готовых зажимов. Скрутить проволоку можно плоскогубцами, ручным крючком или беспроводным полуавтоматическим пистолетом. С пластиковыми стяжками работать проще и быстрее, но такой вариант не очень прочный и дорогой.

Изгиб угловых фрагментов следует производить без предварительного нагрева арматуры, с помощью станка или тисков. После выполнения соединений на боковые и нижние фрагменты каркаса устанавливаются распорки. Лучшим вариантом являются звездочки, которые крепятся без клея или сварки. Бетон тяжелый и вязкий, а жесткая фиксация армирующей конструкции не позволит ему съехать в стороны при заливке раствора.

При установке каркаса необходимо соблюдать дистанцию ​​не только между внутренней и внешней линиями. Вертикальные перемычки следует устанавливать с шагом 40-80 см, а по углам — 20-40 см друг от друга. Основные стержни выбирают диаметром 10-16 см, а вспомогательные — 6-10 мм. Желательно выбирать арматуру с рифленой поверхностью, обеспечивающей наилучшее сцепление с вязальной проволокой и бетоном. Обратите внимание на металлическую маркировку. «С» означает, что его можно сваривать, а «К» означает, что он устойчив к коррозии.

Армирование устоев

Схема армирования углов ленточного фундамента аналогична способам, которые применяются при соединении стержней в острых, прямых и тупых углах.

В местах примыкания внутренних фрагментов к периметру фундамента применяют следующие способы соединения:

• внахлест;
• Г-образные зажимы;
• П-образные зажимы.

Соединение осуществляется аналогично фасонкам, только все действия выполняются дважды, в зеркальной ориентации.
