Как вяжется арматура для фундамента ленточного: схемы вязки, основные принципы, фото

08.02.1972

0 Comment

Содержание

технология, правила, схема + фото

Содержание статьи

1 Правила и схемы вязки
- 1.1 Вязка арматуры для ленточного фундамента
- 1.2 Вязка арматуры для плиты
- 1.3 Вязка арматуры ростверка

Арматура в фундаменте выполняет важную роль — не позволяет конструкции разрушаться при изгибе. Для соединения стержней между собой можно воспользоваться одним из двух методов: вязка или сварка. Первый способ наиболее предпочтителен, хоть и требует больших трудозатрат. Чтобы грамотно выполнить вязание арматуры нужно ознакомиться с технологией выполнения работ.

Соединение стержней между собой таким методом можно выполнять тремя способами: пистолетом, крючком или плоскогубцами. Первый вариант позволит сделать все без лишних трудовых и временных затрат, но потребует наличия специальной техники и способности обращения с ней.

Крючок для вязки арматуры.

Для вязки арматуры используют вязальную проволоку. Хомуты нужно выбирать в соответствии с ГОСТ «Проволока стальная низкоуглеродистая общего назначения.

Технические условия». Материал должен пройти обработку обжигом, которая позволит увеличить гибкость и упростить работу по вязке каркаса из арматуры. При этом прочность хомутов для соединения не уменьшается, что позволяет не беспокоиться о надежности. При диаметре арматуры для фундамента не более 16 мм рекомендуется применять проволоку сечением 1,2-1,4 мм. Хомуты меньшего размера не смогут гарантировать прочность соединения, поэтому их складывают в несколько раз. При этом важно помнить, что чем толще проволока, тем сложнее ее будет изогнуть.

При работе со специальным пистолетом проблем не возникает, но при частном домостроении к его помощи прибегают редко. Чаще строители выбирают вязальные крючки. Чтобы выполнить соединение нужно действовать по следующей схеме:

Подготавливаются исходные материалы. В данном случае необходимо нарезать вязальную проволоку на части длинной 20-25 см каждая и сложить их вдвое.
Проволоку слегка изгибают и подводят диагонально под пересечение прутков, которые нужно соединить.
Крючок для вязки арматуры заводят в петлю, образовавшуюся при складывании проволоки пополам. Инструментом также зацепляют и второй конец крепежной детали. Для того чтобы конец не соскочил с крючка, его загибают. При этом продевать проволоку через петлю не нужно.

Крючок вращают по часовой стрелке, закручивая тем самым проволоку (петлю и концы) до упора. Важно контролировать усилие, чтобы проволока не повредилась и не порвалась. Чтобы соединение было надежным достаточно ограничится тремя-четырьмя оборотами.
После выполнения соединения нужно аккуратно вытянуть крючок из петли и переходить к следующему участку.

Схема вязки арматуры.

Такая технология применяется при необходимости соединить два стержня расположенных перпендикулярно друг другу. Особенно много таких участков в плитных фундаментах, где армирование производится сетками.

Могут возникнуть сложности при использовании гладкой арматуры класса А240. В данном случае хомуты могут свободно передвигаться, что приводит к снижению надежности соединений и смещению узлов сетки.

Нормативные документы не рекомендуют применять для несущих конструкций стержни ниже класса А240, поэтому при соблюдении норм, таких проблем не возникает.

Чтобы упростить работу можно изготовить шаблоны для вязки. Эти элементы работают по принципу верстаков. Для изготовления берут деревянные заготовки шириной 30-50 см и длиной до 3 метров. На них просверливают пазы и отверстия, в которых позже будут зафиксированы стержни. Заранее потребуется разложить отрезки вязальной проволоки.

Подробнее о способах соединения арматуры читайте здесь.

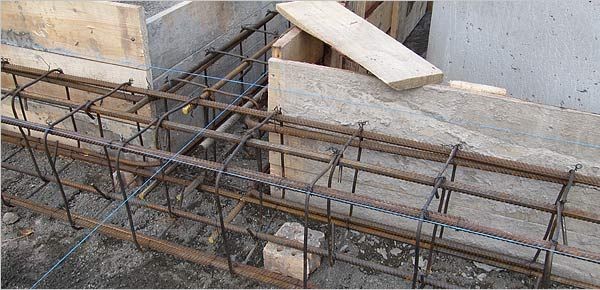

Вязка арматуры для ленточного фундамента

При армировании конструкции важно соблюдать все требования. Ленту следует усиливать каркасами. Схема включает в себя следующие виды армирования:

Рабочее. Принимается в зависимости от поперечного сечения фундамента и нагрузки на него. Для частных домов назначается только исходя из размеров ленты. Общая площадь сечения стержней вычисляется как 0,1% от поперечной площади армируемой конструкции. При этом важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.

Поперечное конструктивное. Минимальный диаметр составляет 6 мм.
Вертикальное конструктивное. При высоте ленты менее 80 см должно быть не менее 6 мм, в остальных случаях — 8 мм.

При укладке каркаса учитываются правила по защитному слою арматуры, который согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:

40 мм для рабочего армирования при наличии бетонной подготовки, 70 мм при ее отсутствии;
35 мм для конструктивного армирования при наличии бетонной подготовки, 65 мм при ее отсутствии.

Сборку каркаса ленточного фундамента можно выполнять двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений при втором методе. После того, как все элементы армирования будут соединены, каркас опускают в выемку и устанавливают в проектное положение.

При работе важно учитывать минимальный нахлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление на углах ленты. Существует несколько схем для выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечного армирования уменьшают вдвое.

Одна из возможных схем армирования угла ленточного фундамента.

Подробнее о том как правильно армировать ленточный фундамент читайте здесь.

Вязка арматуры для плиты

Плитный фундамент согласно упомянутому выше пособию армируют из такого расчета, чтобы общее сечение арматурных стержней в одном направлении составляло 0,3% от площади сечения плиты, диаметр стержней не менее 10 мм (12 мм при длине стороны более 3 м). При этом важно учитывать высоту конструкции. Если она составляет 150 мм и менее, то вяжут одну сетку, в остальных случаях потребуется уложить армирование в два ряда, предусмотрев между ними вертикальные хомуты.

Работу по сборке арматурного каркаса выполняют в следующей последовательности:

Подробнее о том как правильно армировать плитный фундамент читайте здесь.

Вязка арматуры ростверка

Технология здесь схожа с ленточным фундаментом. Отличие лишь в том, что потребуется изменить схему армирования в узлах сопряжения ростверка и отдельно стоящей опоры. Железобетонный ростверк может устанавливаться для различных фундаментов:

железобетонных столбчатых;
буронабивных свай;
винтовых свай.

Во всех случаях закрепление ленты и опоры выполняется с помощью выпуска арматуры. При этом каркас вяжут так, чтобы два прута соединяли сваю с нижним поясом, а два с верхним. Присоединение только к нижнему ряду — неправильное. Армирование на углах и местах примыкания стен выполняется так же, как для ленточной конструкции.

Схема правильного армирования узла сопряжения ростверк/свая.

Подробнее как правильно армировать железобетонный ростверк здесь.

Если изготовление каркаса выполняется не самостоятельно, а приглашается бригада строителей, недобросовестные работники могут предложить заменить вязку сваркой. Соглашаться на это не стоит. Эта попытка снизить трудоемкость процесса и повысить скорость производства работ может привести к снижению прочности стержней в местах соединения и преждевременной коррозии арматуры.

Как армировать ленточный фундамент своими руками: инструкция

Армирование ленточного фундамента – процедура обязательная, без выполнения которой невозможно гарантировать качественное возведение будущей постройки. Работа по армированию фундамента очень важна, но в исполнении не очень сложна и если разобраться во всех тонкостях и нюансах, то сделать ее можно без проблем своими руками.

Для армирования ленточного фундамента используют, как стальные пруты, так и стеклопластиковую арматуру, мы остановимся на стальных прутах (как выбрать стальную арматуру читайте тут), потому как стеклопластик во – первых дорогое удовольствие, во – вторых его очень редко применяют для загородного домостроения по ряду причин.

Материал	Параметры
Рабочая арматура	Диаметром 12мм.
Конструктивная арматура	Диаметром 8мм.
Вязальная проволока	Предназначенная для армирования
Цемент	Марки М – 250, 300.
Песок	Средней фракции

Первое: Нужно рассчитать и приобрести арматуру и вязальную проволоку. В расчете необходимого количества арматуры нет ничего сложного. Горизонтальные направляющие, для которых используется арматура 12мм, обычно укладывается с шагом 30 — 60 см. Поперечные и вертикальные секций формируются арматурой 8мм, с шагом 40 – 70см. Зная эти данные очень легко прикинуть сколько погонных метров арматуры необходимо купить именно для ваших целей, плюс берите небольшой задел и приобретайте на 10% больше чем вам надо.

Второе: После того, как материал доставили на место строительства, его нужно тщательно осмотреть и очистить от грязи и ржавчины. Многие данной операцией пренебрегают, но нужно помнить, что посторонние «включения» могут хоть несущественно, а все же ухудшить рабочие характеристики бетона.

Шаг 3: Начинаем вязать арматуру. Проделать данную работу можно, как непосредственно в траншее, так и рядом с ней. Удобнее конечно же связать отдельные секции недалеко от места монтажа, а потом установить их в положенное место. Общая схема будет следующей.

Сборку конструкции следует начинать с нижних поперечных прутов (8мм), их выкладываем с шагом не более 80см друг от друга. Затем на них продольно укладываем рабочую арматуру (12мм), расстояние между продольными прутами не должно превышать 40 см, если же оно больше 40 см, то добавляем в конструкцию еще один стержень. Места соединений поперечных и продольных прутьев закрепляем вязальной проволокой.

Итак, ранее мы сформировали нижний уровень каркаса, далее следует закрепить вертикальные перемычки (8мм). Делается это так – в местах соприкосновения продольных и поперечных прутьев арматуры устанавливаем вертикально еще один прут и связываем его проволокой с основной конструкцией, таким образом производим монтаж всех необходимых вертикальных элементов.

Следующим этапом сборки каркаса будет установка верхних поперечных и продольных прутьев. Все действия те – же, к вертикально закрепленной арматуре с помощью вязальной проволоки с перехлестом по краям не менее 20см, крепим сначала поперечные, а затем продольные элементы арматуры.

Способом, описанным выше собираем необходимое количество секций, устанавливаем их в траншею если сборка проводилась не в ней и с помощью дистансеров жестко закрепляем каркас по отношению к опалубке, зазор между ними оставляем в 3 -5 см.

Шаг 4: Крепление арматуры по углам. Здесь нужно быть предельно внимательными и сделать работу максимально качественно, потому как углы фундамента принимают на себя наибольшее концентрированное напряжение. Для армирования фундамента по углам применяют П или Г- образные техники усиления. Как правильно сделать данную работу смотрите ниже.

Любое здание не может обойтись без надежного и крепкого фундамента. Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. С этой целью возводят ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию армирования конструкции.

Ленточный фундамент представляет собой монолитную бетонную ленту без зазоров в дверных проемах, которая становится основой для возведения всех стен и перегородок строения. Основой ленточной конструкции является бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для ее твердения используется арматурный каркас, выполненный из металлических стержней разного диаметра. Лента углубляется на определенное расстояние в почву, одновременно выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут сказаться на состоянии фундамента. Поэтому, если армирование выполнено неправильно, при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиП 52-01-2003. В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирают определенную марку и группу. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала. Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Клапанная группа выбирается в зависимости от предела текучести при максимальных нагрузках, она должна обладать пластичностью, коррозионной стойкостью и низкотемпературными показателями.

Для армирования ленточного основания используются два вида стержней. Для осевых, которые несут ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, потому что он имеет наилучшее сцепление с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для надстроечных перемычек применяют более дешевую арматуру: гладкую марки АИ, толщина которой может быть 6–8 миллиметров. В последнее время стала пользоваться большим спросом арматура из стеклопластика, поскольку она обладает лучшими прочностными свойствами и долгим сроком службы.

Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов известны давно. Разработаны специализированные армирующие профили, которые способствуют тому, что бетон и металл объединяются в цельную конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединяться с бетонной смесью и будет ли эта пара успешно справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

Расход арматуры необходимо производить на этапе планирования чертежей фундамента, чтобы в дальнейшем точно знать, сколько потребуется строительного материала. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Сначала нужно установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет производиться путем варки одинаковых по параметрам отрезков арматуры с шагом 30 см. Диаметр арматуры 12 мм, группа А3.

Для определения расхода стержней на осевой пояс необходимо произвести расчет периметра фундамента. Необходимо взять условное помещение периметром 50 м. Так как в двух армопоясах по 3 бруска (всего 6 штук), то расход составит: 50х6=300 метров;

В итоге расчет армирующих материалов показал, что общая сумма затрат составит 600,6м. Но эта цифра неубедительна, приобретать изделия необходимо с запасом (10–15%), так как необходимо выполнить усиление фундамента в угловых зонах.

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы стойко выдерживать такие нагрузки, а также устранять источники образования трещин на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования. Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

При принятии решения о схеме армирования необходимо учитывать тот факт, что в опалубку монтируется каркас в сборе целиком, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярными являются схемы, в которых соединение арматуры осуществляется таким образом, что образуются ячейки геометрических фигур. В этом случае прочный и надежный фундаментный фундамент гарантирован.

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. По заранее подготовленной разметке выкапывается траншея, которую можно сделать вручную или с помощью специализированной техники. Чтобы стены оставались в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, а конструкция в обязательном порядке гидроизолируется листами рубероида.

Схема упрочнения ленточного фундамента допускает соединение стержней пучковым способом. Связанный металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это происходит из-за того, что увеличивается риск пригорания изделий из металла. Но это не относится к фабричным изделиям. Допускается ускорение работ по выполнению армирования на прямых участках сваркой. А вот армирование уголков производится только с применением вязальной проволоки.

Первый способ подходит для небольших объемов. Укладка арматуры в этом случае займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено. Арматуру можно соединить отдельно, а затем опустить в траншею. Или выполнить вязку арматуры внутри ямы. Оба пути рациональны, но есть некоторые отличия. Если делать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

Лапа. Для проведения работ на конце каждого стержня делается лапка под углом 90 градусов. В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Изогнутый участок стержня соединен с соответствующим вертикальным участком. В результате получается, что внешние бруски каркаса одной стены крепятся к наружным стенкам другой стены, а внутренние присоединяются к наружным.

Использование L-образных зажимов. Принцип выполнения аналогичен предыдущей вариации. Но здесь не нужно делать стопу, а взять специальный Г-образный элемент, величина которого не меньше 50 диаметров. Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая – к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.

Как выполнить армирование под тупыми углами?
Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного усиления прочности. Внутренние спецэлементы соединены с внешними.
Как связать арматурную конструкцию своими руками?
Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся сегменты арматуры. Стандартная величина стержней 6 метров, по возможности их лучше не трогать. Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.
Специалисты рекомендуют начинать вязать арматурные прутья с самой короткой планки-основы. дающий возможность приобрести определенный опыт и навык, в дальнейшем будет легче справляться с длинными конструкциями. Резать их нежелательно, так как это увеличит расход металла и снизит прочность фундамента. Параметры заготовок следует рассматривать на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия следует заливать со всех сторон бетонной смесью (толщиной около 5 см), которая является исходной условие. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту, 30 см в ширину. Для вязки прибавьте по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь размер 34 сантиметра, заготовки для осевых перемычек должны быть 144 сантиметра.
После расчетов вязальной закалки конструкция выглядит следующим образом:
следует выбрать ровный участок земли, положить два длинных стержня, концы которых необходимо обрезать;
на расстоянии 20 см от торцов, по крайним краям крепятся горизонтальные распорки. Для обвязки потребуется проволока 20 см. Его складывают пополам, протягивают под обвязку и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвалась проволока;
На расстоянии около 50 см поочередно крепятся остальные горизонтальные стойки. Когда все будет готово, конструкцию убирают на свободное место и проводят обвязку еще одного каркаса идентичным образом. В результате получатся верхняя и нижняя части, которые необходимо соединить между собой;
то нужно установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы сопряженные конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте присоединяемой арматуры;
на концах крепятся две осевые стойки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое устройство, можно приступать к обвязке оставшихся кусков арматуры. Все процедуры выполняются с проверкой габаритов конструкции, хотя заготовки делаются одинаковых габаритов, лишняя проверка не помешает;
таким же способом скрепляются все остальные прямые участки рамы;
На дно траншеи укладывается прокладка, высота которой не менее 5 см, и на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
убраны параметры незащищенных стыковочных узлов и углов, подготовлены отрезки арматуры для соединения металлокаркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний виток. Проверяется расстояние арматуры до всех граней опалубки. На этом затвердевание конструкции заканчивается, теперь можно приступать к заливке фундамента бетонной смесью.
Арматура вязальная со специализированным приспособлением
Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.
Сам процесс выглядит следующим образом:
Отрезаются 4 доски по размеру арматуры, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек. В итоге должны получиться две доски одинакового рисунка. Необходимо следить за тем, чтобы разметка расстояния между планками была одинаковой, иначе не получится осевое расположение соединительных спецэлементов;
Делаются 2 вертикальные опоры, высота которых должна быть равна высоте арматурной сетки. Выборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Готовая конструкция проверяется на прочность;
ножки опоры устанавливаются на 2 доски с накаткой, а две крайние доски размещаются на верхней полке опоры. Фиксация производится любым удобным способом.
В результате должна быть сформирована модель армирующей сетки; теперь работу можно проводить без посторонней помощи. Вертикальные прогоны арматуры устанавливаются на запланированные участки, и их положение заранее фиксируется с помощью обычных гвоздей на определенное время. На каждой горизонтальной металлической перемычке установлен стержень арматуры. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком. Конструкцию необходимо выполнять, если в наличии имеются такие же участки сетки из армирующих изделий.
Вязание армированной сетки в траншее
Работа в траншее затруднена из-за тесноты.
Необходимо тщательно продумать схему вязания каждого спецэлемента.
На дно траншеи уложат камни или кирпичи высотой не более 5 см, они приподнимут металлические изделия от земли и позволят бетону закрыть арматурные изделия со всех граней. Расстояние между кирпичами должно быть равно ширине сетки.
Продольные стержни устанавливаются поверх камней. Горизонтальные и вертикальные прутья следует нарезать по необходимым параметрам.
Начните формировать основу каркаса с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать к стержням горизонтальные стойки. Помощник должен поддерживать концы стержней, пока они не установлены в правильном положении.
Выполняется поочередная вязка арматуры, расстояние между элементами распорки должно быть не менее 50 см. Таким же образом соединяется арматура на всех прямых участках фундаментной ленты.
Проверяются параметры и пространственное расположение каркаса, при необходимости нужно исправить ситуацию, не допускать касания металлических изделий к опалубке.
Советы
Следует ознакомиться с многочисленными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.
Изначально необходимо разработать план, по которому в дальнейшем будут производиться расчеты для определения нагрузки на фундамент.
При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
Грунт должен быть гидроизолирован, при его отсутствии качество плиты снизится.
Запрещается контакт арматурных стержней с грунтом; такой контакт приведет к появлению ржавчины.
Если армирование каркаса решено выполнять сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряю мои технические характеристики.
Не рекомендуется использовать гладкие стержни для армирования. Бетонный раствор не то, что закрепится, а сами стержни в нем будут скользить. При движении грунта такая конструкция будет трескаться.
Не рекомендуется устраивать углы через прямое пересечение, арматурные изделия очень сильно гнутся. Иногда при армировании углов идут на хитрость: металлическое изделие нагревают до податливого состояния, либо с помощью болгарки шлифуют конструкции. Оба варианта запрещены, так как при этих процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.
Качественно выполненное укрепление фундамента – залог долгой эксплуатации здания (20–40 лет), поэтому этой процедуре следует уделить особое внимание. Но опытные мастера советуют проводить профилактические работы каждые 10 лет.
Правильное армирование углов ленточного фундамента
Возведение ленточного фундамента – достаточно сложный процесс, правильное выполнение которого гарантирует длительный срок службы всего здания. Есть ряд технологических моментов, которые необходимо соблюдать. Среди них выделяют процесс армирования. Мы рассмотрим, как правильно армировать углы фундамента, на которые приходится большая часть нагрузки.
Содержание:
Преимущества и недостатки ленточного фундамента
Основные виды ленточного фундамента и технология его изготовления
Правильное армирование углов ленточного фундамента: Расчет расчетов
Преимущества и недостатки ленточного фундамента
Среди достоинств ленточного фундамента в первую очередь отмечается продолжительность его эксплуатации. Благодаря тому, что фундамент находится под капитальными стенами дома, нагрузка от здания распределяется равномерно. Поэтому технологически правильно обустроенный ленточный фундамент способен эксплуатироваться более ста лет.
Кроме того, при необходимости есть возможность его восстановления или замены. Ленточный фундамент – универсальная постройка как для легкого каркасного или деревянного дома, так и для постройки из камня или кирпича.
При наличии специализированной техники, такой как экскаватор для рытья котлована и бетономешалка, с помощью которой готовится бетонный раствор, все работы выполняются достаточно быстро.
Обеспечение качественной гидроизоляции позволяет защитить основание дома от влаги. Кроме того, именно наличие в доме ленточного фундамента позволяет установить под ним цоколь или цокольный этаж. При желании все работы по изготовлению фундамента можно выполнить самостоятельно, без привлечения специалистов.
Однако есть у ленточного фундамента и недостатки. Это в первую очередь скорость ожидания его высыхания. Также, если сравнивать сроки выполнения всех работ по возведению ленточного и винтового фундамента, то они существенно отличаются. Для того чтобы сделать ленточный фундамент, потребуется значительное количество времени и больше физических усилий.
В большинстве случаев для возведения фундамента требуется наличие специализированной техники и не менее трех человек.
Основные виды ленточного фундамента и технология его изготовления
В зависимости от схемы изготовления ленточный фундамент бывает:
монолитный, из бетонного раствора с предварительным армированием;
сборный – изготавливается из отдельных блоков, которые соединяются между собой при помощи цементного раствора.
Первый вариант актуален при строительстве домов, так как считается более надежным и не приводит к неравномерной усадке здания. Если грунт имеет высокую усадку, то лучше всего делать монолитный тип фундамента.
Для возведения небольших построек, в виде парилки или бани достаточно сборного ленточного фундамента. Технология его возведения заключается в соединении отдельных блоков из железобетона. Есть вероятность неравномерной усадки такого фундамента, так как конструкция не монолитная.
Существует несколько этапов возведения ленточного фундамента, предлагаем с ними ознакомиться:
1. Проектирование и расчеты.
Самый важный этап – от качества исполнения напрямую зависит срок эксплуатации фундамента. Для правильного расчета глубины фундамента учитываются такие факторы, как:
нагрузка на фундамент от здания и его вес;
Тип почв и климатические особенности региона;
устойчивость к грунту.
В зависимости от глубины закладки фундамента она бывает глубоководной и мелкозернистой. Первый вариант актуален, если грунт отличается высокой пучинистостью. Мелкозернистый вариант используется для твердой, непучинистой почвы. Уровень затрат на строительство мелкозабитого и глубоко заложенного фундамента существенно отличается друг от друга. Так как во втором случае значительно увеличивается глубина закладки и количество материалов, используемых в процессе заливки.
2. Выполнение разметки площадки под фундамент.
Далее идет выравнивание участка, удаление сорняков, мусора и возможно верхнего слоя почвы. После этого проводятся работы по его разметке с помощью топоров. В зависимости от разметки выкапывается траншея. Для этого используется специализированное оборудование или все работы проводятся вручную.
3. Работы по устройству песчаной подушки.
Этот этап также достаточно важен при строительстве фундамента. Так как песчаная подушка способна защитить фундамент от влаги. Кроме того, он обеспечивает передачу нагрузки от основания к земле, то есть является своеобразным амортизатором.
Однако песчаный слой не всегда нужен при строительстве фундамента. Если грунт характеризуется наличием большого количества глинистых элементов, то в этом случае влага будет концентрироваться в песке, который со временем попадет в фундамент. В этой ситуации лучше обойтись без подушки или заранее оборудовать дренажную систему для стока воды в почву.
Самый популярный вариант изготовления песчаной подушки – укладка 15-20 см слоя песка, затем при необходимости укладывается гравий или гравий и заливается тонким слоем бетона. Через десять дней работа продолжается. В этом случае бетонное основание позволяет выровнять поверхность перед последующими работами.
4. Укладка арматуры.
Очень сложный этап, требующий от исполнителя особого опыта. Арматура должна быть уложена правильно, чтобы не сделать перерасход стройматериалов. Учитывайте, что основными рядами в арматуре является ее верхнее и нижнее основание.
Армирование углов фундамента фото:
Материал должен иметь антикоррозийное покрытие, предохраняющее его от разрушения влагой. Под небольшую и легкую постройку достаточно построить каркас, соединенный между собой проволокой. Для массивной конструкции для изготовления армирующего каркаса лучше использовать сварочный аппарат. Кроме того, есть возможность вязать арматуру с помощью специального крючка.
5. Установка установка.
Для изготовления опалубки применяют дерево, металл, пластмассу, фанеру и другие подходящие материалы. Опалубка должна быть выставлена строго по уровню. После установки основных стен следует процесс их укрепления с использованием дополнительных досок.
6. Залить фундамент бетонным раствором.
Завершающий этап работ по фундаменту. Бетонный раствор должен иметь высокое качество. Если есть возможность, лучше использовать заводской раствор или приготовить его самостоятельно с помощью бетономешалки. В процессе заливки обязательно используйте бетоновибратор, который улучшит качество бетона, избавляясь от лишнего воздуха.
Правильное армирование углов ленточного фундамента: Расчет расчетов
После проектирования фундамента и дома начинается строительство ленточного фундамента. Теодолит поможет правильно распределить оси заливки заливки. При его отсутствии достаточно колышков и шнура. Далее следует выкопать траншею, под ленточный фундамент и установить песчаное основание. Учтите, что слой песка должен идеально ровно располагаться на поверхности. Кроме того, качество его трамбовки должно быть таким, чтобы при движении по песку не оставалось следов от сапог.
После этого на основание из песка укладывается гравий или щебень, при этом толщина слоя также около 20 см. Затем фундамент заливают бетонными растворами, время высыхания которых составляет не менее недели.
Применение комбинированной песчано-бетонной подушки позволяет значительно сократить материалы и время на устройство ленточного фундамента.
Основная часть нагрузки будет приходиться на участки продольного типа, поэтому здесь актуален диаметр которых сопоставляется в соотношении с прочностью грунта. Арматура должна иметь ребристую поверхность, именно она обеспечит правильное сцепление арматуры с бетоном. Арматурный каркас углубляют не менее чем на 5 см между опалубкой, нижней и верхней частями фундамента.
Для расчета количества арматуры следует определить ее диаметр. Оптимальное значение диаметра арматуры – 1,2 см. При этом устанавливаются два вертикальных стержня в два ряда, интервал их кладки 50 см. Кроме того, для каждого угла потребуется еще один стержень.
Для выполнения армирования углов фундамента необходимо наличие:
ручного станка, с помощью которого арматура гнется;
кусачки армирующие;
болгар;
строительная рулетка;
вязальная проволока
;
вязальная машина
;
пластиковая накладка;
Кусачек;
молоток
;
Пассажи.
После изготовления опалубки армируется основание фундамента. Укладка арматуры осуществляется в двух направлениях. Чаще всего в работе используется арматура диаметром 12-14 мм. Стержни соединяются друг с другом при помощи специальной проволоки. Если между арматурой и верхней частью траншеи остается расстояние более 70 мм, то дополнительно укладывается сетка.
Армирование необходимо для укрепления бетона. Так как он подвергается воздействию температуры и большой нагрузки. Чтобы бетон не трескался, его укрепляют арматурными стержнями.
В процессе армирования углов фундамента арматуру чаще всего укладывают в виде квадрата или прямоугольника. Минимальное количество стальных стержней, расположенных в вертикальном направлении, – две штуки. Если здание отличается большой этажностью и внушительным весом, то это значение увеличивается.
Расстояние между стержнями не более 80 см. Количество арматуры, укладываемой в горизонтальном направлении индивидуально, рассчитывается исходя из нагрузки от здания и глубины залегания фундамента. Арматура должна быть погружена в бетонный раствор не менее чем на 70 см. Интервал установки горизонтальных стержней 300 мм.
Для армирования каждого пояса требуется от двух до четырех стержней. Также имеется дополнительная арматура, толщина стержней которой от 0,3 до 1 см. Для выполнения армирования необходимо выполнить следующие действия:
Установка стержней в землю диаметром до 1 см, интервал установки 50-80 см;
привяжите два пояса на вертикальные площадки сверху и снизу;
Дополнительное усиление усилит центральную часть рамы.
Армирование углов схемы фундамента:
В каждый угол устанавливаются гнутые стержни, при этом стыки между арматурой должны отсутствовать;
после установки арматуры предусмотрена вентиляция;
В связи с тем, что на сжатие больше всего влияют угловые участки, арматура должна иметь диаметр более 1 см.
Имейте в виду, что некачественная арматура углов фундамента приведет к разрыву арматуры под напряжением от веса дома. Поэтому арматурный каркас должен иметь вид единого жесткого пространственного каркаса.
Основной ошибкой армирования углов ленточного фундамента является соединение арматуры простыми поперечинами. В результате получается малопрочное покрытие, а бетон со временем трескается.
Есть несколько вариантов усиления фундамента. Первый из них предполагает использование дополнительной сетки при армировании. В этом случае устанавливается поперечная арматура и арматура, усиливающая угловой стык. Этот вариант, позволяет армировать фундамент, с ячейками по 20 см. Сетка устанавливается в верхней и нижней части фундамента, через каждые полметра они соединяются с помощью вертикальных стержней.
Второй вариант армирования предполагает использование отдельных стержней арматуры. При этом предусмотрено:
жесткое соединение фундамента со стенами дома, их поперечное соединение;
Осмотр стержней арматуры.
Этот способ предполагает соединение арматуры с буквами или переливами. При этом различают соединение, в котором имеется прямое окончание стержней или петлевой изгиб.
Если угол армирования более 150 градусов, то армирование остается целым и лишь немного изгибается. В противном случае целыми остаются только внешние стержни, а внутренняя арматура изгибается и пересекается между собой. Прямой угол фундамента чаще всего усиливают с помощью Г-образных элементов.
Угловые участки фундамента, да и всего арматурного каркаса лучше всего связать с помощью проволоки. Так как применение сварки малопрочно. Прежде всего было доказано, что арматура под действием нагрузки и грунта перемещается, это перемещение может вызвать разрыв элементов, соединенных сваркой. В этом случае арматурный каркас начинает повреждаться, что приводит к появлению трещин в фундаменте. Даже качественная сварка армирующего каркаса не в состоянии защитить фундамент от взбалтывания грунта, что приводит к малым подвижкам арматуры.
Армирование углов фундамента производят с помощью съемки, закрепляя арматуру криволинейными элементами, при этом в угловой части фундамента связывают между собой таким образом, чтобы соединить между собой разные по напряжению зоны.
