Как вяжется арматура для фундамента ленточного: Расчет арматуры для ленточного фундамента частного дома

расчет и схема вязки арматуры, как правильно вязать

Любое здание не может обойтись без надежного и крепкого основания. Строительство фундамента является наиболее важным и трудоемким этапом. Но в этом случае должны быть соблюдены все правила и требования по укреплению фундамента. Для этой цели возводят ленточный фундамент, который способен сделать основу сооружения крепкой и надежной. Стоит рассмотреть подробнее особенности ленточного фундамента, а также технологию выполнения армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную полоску без разрывов на дверные проемы, становящуюся основой под строительство всех стенок и перегородок конструкции. Основой ленточной конструкции является бетонированный раствор, который изготавливается из цемента марки М250, воды, песочной смеси.

В любой ситуации нужно быть готовым к тому, что различные негативные влияния на сооружения могут сказываться на состоянии основы. Поэтому, если армирование выполнено неправильно, при первой малейшей угрозе фундамент может разрушиться, что приведет к разрушению всей постройки.

Армирование имеет следующие преимущества:

• препятствует проседанию грунта под зданием;
• утвердительно сказывается на шумоизоляционных качествах фундамента;
• повышает устойчивость фундамента к резким перепадам температурных режимов.

Требования

Расчеты арматурных материалов и схемы армирования выполняются в соответствии с правилами функционирующего СНиПА 52-01-2003. Сертификат имеет конкретные правила и требования, которые необходимо выполнять при армировании ленточного фундамента. Главнейшими показателями прочности бетонных сооружений являются коэффициенты сопротивляемости на сжатие, растяжение и поперечный излом. В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках, она должна обладать пластичностью, стойкостью к ржавчине и низким температурным показателям.

Виды

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано.

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м.

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

• шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
• шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
• поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

Технология работ

Армирование ленточного фундамента проводится с учетом следующих правил:

• для функционирующей арматуры применяют прутья группы А400, но не ниже;
• специалисты не советуют употреблять в качестве соединения сварку, поскольку она притупляет сечение;
• на углах арматура в обязательном порядке связывается, но не сваривается;

• для хомутов не разрешено использовать безрезьбовую арматуру;
• необходимо строго выполнять защитный бетонированный слой (4–5 см), ведь он является защитой металлических изделий от коррозии;
• при выполнении каркасов прутья в осевом направлении соединяются с нахлестом, который должен составлять не меньше 20 диаметров прутьев и не меньше 25 см;
• при частом размещении металлических изделий необходимо соблюдать крупность заполнителя в бетонном растворе, он не должен застревать промеж прутков.

Подготовительные работы

Прежде чем приступать к работе, необходимо очистить рабочий участок от различного мусора и мешающих предметов. По предварительно подготовленной разметке выкапывается траншея, которую можно сделать вручную либо с помощью специализированной техники. Чтобы стены были в идеально ровном состоянии, рекомендуется монтировать опалубку. В основном каркас помещают в траншею вместе с опалубкой. После чего выполняют заливку бетоном, а также в обязательном порядке проводится гидроизоляция конструкции посредством рубероидных листов.

Способы вязки арматуры

Схема упрочнения ленточного фундамента допускает соединение прутьев методом связки. Связанный металлокаркас обладает повышенной крепостью сравнительно со сварочным вариантом. Это объясняется тем, что увеличивается риск прожига металлических изделий. Но это не относится к заводским изделиям. Допускается для ускорения работ выполнять армирование на прямолинейных участках методом сваривания. Но армировку углов производят только с применением вязальной проволоки.

Перед тем как вязать арматуру нужно приготовить необходимые инструменты и стройматериалы.

Существует такие два способа связывания металлических изделий:

• специализированный крючок;
• вязальная машинка.

Первый способ подходит для небольших объемов. Кладка арматуры в данном случае займет слишком много времени и сил. В качестве соединяющего материала применяют отожженную проволоку, диаметр которой составляет 0,8–1,4 мм. Употребление иных стройматериалов запрещено. Арматуру можно связать отдельно, а после опустить в траншею. Либо выполнять связывание арматуры внутри котлована. Оба способа рациональные, но имеются некоторые различия. Если изготавливать на поверхности земли, то можно справиться самостоятельно, а в траншее понадобится помощник.

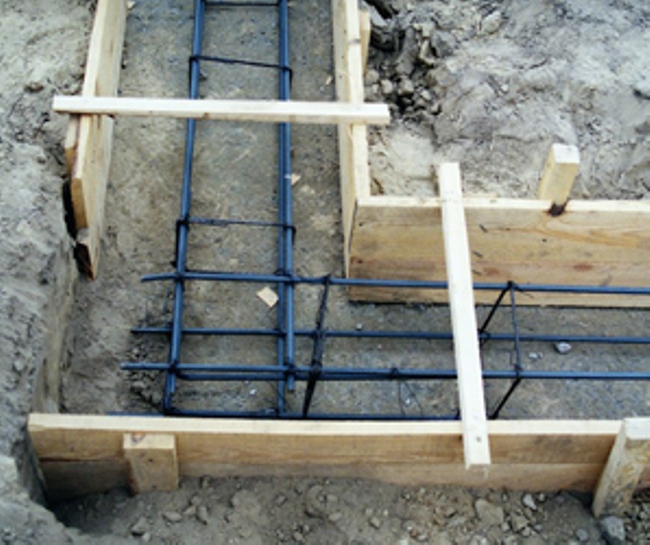

Как правильно вязать арматуру в углах ленточного фундамента?

Для угловых стен используется несколько методов связывания.

• Лапкой. Для осуществления работ на конце каждого прута делают лапку под углом 90 градусов. В данном случае стержень напоминает кочергу. Величина лапки должна составлять не меньше 35 диаметров. Загнутый участок стержня подсоединяют к соответствующему вертикальному участку. В результате чего получается, что наружные прутья каркаса одной стены присоединены с наружными другой стены, а внутренние присоединяются к внешним.

• С использованием Г-образных хомутов. Принцип выполнения схож с предшествующей вариацией. Но здесь не нужно изготавливать лапку, а берут спецэлемент Г-образной формы, величина которого составляет не меньше 50 диаметров. Одну часть привязывают к металлокаркасу одной стеновой поверхности, а вторую – к вертикальному металлокаркасу. При этом внутренние и наружные хомуты соединяются. Шаг хомутов должен формироваться ¾ от высоты стены подвального помещения.

• С использование П-образных хомутов. На угол понадобится 2 хомута, величина которых составляет 50 диаметров. Каждый из хомутов приваривают к 2 параллельным прутьям и 1 перпендикулярному стержню.

Как правильно нужно армировать углы ленточного фундамента, смотрите в следующем видео.

Как выполнить армировку на тупых углах?

Для этого наружный пруток гнут до определенной градусной величины и крепят к нему дополнительно стержень для качественного усиления прочности. Внутренние спецэлементы соединяются с наружным.

Как вязать упрочнительную конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязание арматуры на поверхности земли. Сначала изготавливаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где выполняется армировка углов. Подготавливаются отрезки арматуры. Стандартизированная величина прутьев составлять 6 метров, по возможности лучше их не трогать. Если нет уверенности в собственных силах, что можно справиться с такими прутьями, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные прутья для самого короткого участка ленточного фундамента, что дает возможность приобрести определенный опыт и навык, в дальнейшем будет легче справиться с длинными конструкциями. Резать их нежелательно, ведь это приведет к увеличению расхода металла и снижает крепость фундамента. Параметры заготовок следует рассмотреть на примере фундамента, высота которого составляет 120 см, а ширина – 40 см. Арматурные изделия должны быть залиты со всех сторон бетонной смесью (толщина около 5 см), что является первоначальным условием. Учитывая эти данные, чистые параметры упрочнительного металлокаркаса должны составлять по высоте не больше 110 см, по ширине 30 см. Для вязки необходимо добавить по 2 сантиметра с каждой грани, это нужно для нахлеста. Поэтому заготовки для горизонтальных перемычек должны иметь величину 34 сантиметра, заготовки для осевых перемычек – 144 сантиметра.

После расчетов вязание упрочнительной конструкции происходит следующим образом:

• следует выбрать ровный участок земли, положить два длинных прутьев, концы которых нужно подровнять;
• на дистанции 20 см от концов привязываются по крайним граням горизонтальные распорки. Для связывания потребуется проволока величиной 20 см. Ее складывают вдвое, протягивают под участком связывания и затягивают посредством вязального крючка. Но затягивать необходимо с осторожностью, чтобы проволока не обломалась;
• на дистанции около 50 см выполняется поочередное привязывание оставшихся горизонтальных распорок. Когда все будет готово, конструкцию убирают на свободное место и осуществляют связывание еще одного каркаса идентичным способом. В итоге получатся верхняя и нижняя части, которые нужно между собой соединить;
• следом необходимо установить упоры для двух частей сетки, упереть их можно к различным предметам. Главное – это соблюдать, чтобы связанные конструкции имели надежное профильное расположение, дистанция между ними должна приравниваться к высоте связанной арматуры;

• по концам привязываются по две осевые распорки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к привязыванию остальных кусков арматуры. Все процедуры выполняются с проверкой размеров конструкции, хоть заготовки и выполнены одинаковых габаритов, лишняя проверка не повредит;
• по аналогичному методу осуществляется связывание всех остальных прямых участков каркаса;
• на дно траншеи укладывается прокладка, высота которой составляет не меньше 5 см, на ней будет уложена нижняя часть сетки. Устанавливаются боковые подпорки, монтируется сетка в правильном положении;
• снимаются параметры непровязанных стыковочных мест и углов, подготавливаются отрезки арматурного изделия для подсоединения металлокаркаса в общую систему. Стоит обратить внимание, что нахлест концов арматуры должен составлять не меньше 50 диаметров прутка;
• привязывается нижний поворот, после перпендикулярные стойки и к ним выполняется привязывание верхнего поворота. Осуществляется проверка дистанции армировки ко всем граням опалубки. Упрочнение конструкции на этом заканчивается, теперь можно переходить к заливанию фундамента бетонной смесью.

Вязание арматуры посредством специализированного приспособления

Чтобы изготовить такой механизм, потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит следующим образом:

• отрезаются 4 доски по величине арматурного изделия, их соединяют по 2 штуки на дистанции, равной шагу вертикальных стоек. В итоге должны получиться две доски идентичного шаблона. Необходимо следить за тем, чтобы разметка дистанции между рейками была одинаковой, иначе не получится осевого расположения соединительных спецэлементов;
• изготавливаются 2 вертикальные подпорки, высота которых должна приравниваться к высоте арматурной сетки. Подборки должны иметь профильные угловые опоры, которые не позволят им перевернуться. Проверяется готовая конструкция на прочность;
• ножки опоры устанавливаются на 2 сколоченные доски, а две наружные доски укладываются на верхнюю полку опоров. Выполняется фиксирование любым удобным методом.

В итоге должна образоваться модель арматурной сетки, теперь работу можно осуществлять без сторонней помощи. На запланированные участки устанавливаются вертикальные раскосы арматурного изделия, заранее посредством обычных гвоздей на определенное время выполняется фиксирование их положения. На каждую горизонтальную перемычку из металла устанавливается прут арматуры. Данную процедуру выполняют по всем сторонам каркаса. Если все выполнено правильно, можно приступать к вязанию посредством проволоки и крючка. Конструкцию необходимо делать, если в наличие есть одинаковые участки сетки из арматурного изделия.

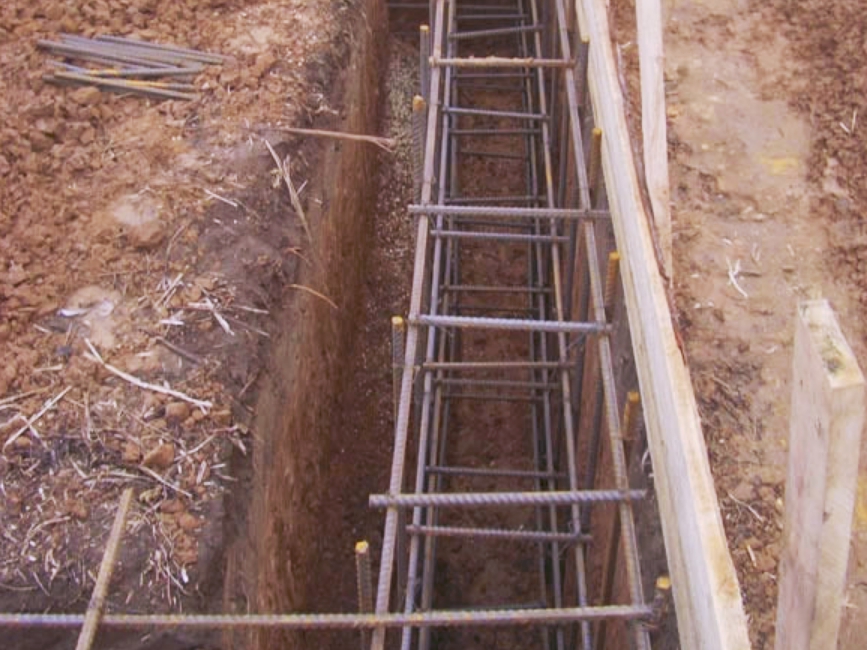

Вязание армированной сетки в траншеи

Выполнять работы в траншеи довольно сложно из-за тесноты.

Необходимо хорошенько обдумать схему вязания каждого спецэлемента.

• На дно траншеи укладываются камни или кирпичи высотой не больше 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех граней. Дистанция промеж кирпичей должна быть равной ширине сетки.
• Поверх камней кладутся продольные прутья. Горизонтальные и вертикальные стержни должны быть порезаны по необходимым параметрам.

• Приступают к формированию основы каркаса с одной стороны фундамента. Работу выполнить будет легче, если заранее привязать к лежащим стержням горизонтальные распорки. Помощник должен поддерживать торцы прутьев до тех пор, пока они не монтируются в нужном положении.
• Выполняется поочередное вязание арматуры, дистанция между распорными элементами должна быть не меньше 50 см. Аналогичным образом связывается арматура на всех прямых участках фундаментальной ленты.
• Проверяются параметры и пространственное местоположение каркаса, при необходимости необходимо исправить положение, а также исключить прикосновение металлических изделий к опалубке.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное упрочнение фундамента является залогом длительного эксплуатационного срока здания (20–40 лет), поэтому данной процедуре должно быть уделено особое внимание. Но опытные мастера советуют проводить ремонтно-профилактические работы каждые 10 лет.

Вязка арматуры под ленточный фундамент

На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.

Ленточный фундамент — особенности устройства

Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами. Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.

Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

• высокое нормативное сопротивление;
• пластичность;
• долговечность;
• стойкость к высокой и низкой температуре;
• способность к сцеплению с бетоном;
• устойчивость к коррозии.

Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента. Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток.  В каталоге цветного металлопроката можно выбрать подходящий для Вас.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

Как рассчитать необходимое количество арматуры?

Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.

Проведение вычислений потребует значения нескольких параметров:

• ширина и длина здания;
• глубина траншеи;
• длина внутренних стен;
• количество прутков в верхнем и нижнем поясе армирования.

Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.

(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре. 38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.

Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м

Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.

Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.

Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.

Особенности установки каркаса для ленточного фундамента

Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.

Технология сооружения металлической конструкции включает следующие этапы:

1. В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
2. По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
3. На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
4. Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями. Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.
5. Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.
6. На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.

Технология связывания арматурного каркаса

В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс. При небольшом объеме работы для частного дома, предпочтительней использовать проволоку. Прежде чем приступить креплению каркаса, необходимо узнать, как правильно вязать арматуру и какие инструменты для этого понадобятся.

Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.

Вязка арматуры под ленточный фундамент выполняется следующими инструментами:

• вязальный крючок;
• пассатижи;
• дрель с насадкой в виде крюка;
• специальный пистолет.

Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.

Связывание арматуры происходит по схеме:

1. Отрезается кусок проволоки длиной 30 см.
2. Складывается вдвое и заводится за прутья.
3. Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
4. Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.

Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.

Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.

Арматура для мелкозаглубленного ленточного фундамента

Как правильно вязать арматуру для ленточного фундамента

Основным элементом каждого строения считается его основание, то есть фундамент. Для придания ему прочности и долговечности в середину всей конструкции вставляют арматуру в виде каркаса или решетки определенного размера.




Армирование различных типов оснований

Изначально стоит обратить внимание на вариант самого основания для здания. Ведь для каждого определенного вида фундамента используются свои способы армирования и правила работ.

Так для столбчатых типов оснований выполняется решетка из металлических прутьев в виде прямоугольника с параметрами меньше, чем сама яма на 5 см с каждой стороны.

Для свайных оснований выполняется армирование в виде установки пучков прутьев вдоль каждой сваи. Соединение пучков происходит при помощи проволоки, оборачивающей элементы конструкции в одну вертикальную трубу.

Монолитные основания требуют применения большого количества арматуры. Вязать такую конструкцию стоит на отдельном месте котлована и только потом укладывать на подготовленный участок отдельными секциями.

При выборе ленточного фундамента решетка выполняется более простым способом, чем у монолитных аналогов. Но создание армирующей сетки для такого типа основания имеет свои нюансы.

Начало вязки армирующей сетки

Перед тем, как вязать прутья в одну общую решетку стоит знать некоторые общие параметры работ:

• методы вязки элементов в конструкцию;
• способы выбора материалов для армирования;
• особенности армирования выбранного типа фундамента;
• порядок работ по созданию решетки из прутьев.

Для начинающих строителей каждый из перечисленных пунктов считается важным. Поэтому стоит уделить им пристальное внимание, чтобы правильно выполнить все операции.

Так как самым распространенным вариантом основания для строений является ленточный фундамент, рассматривать стоит все параметры только для данного типа.

Не стоит забывать, что армирование ленточного фундамента представляет собой определенную схему, которая присуща только такому типу оснований.

Способы вязки армирующей сетки

Имеется несколько методов вязки арматуры, которые применяются как опытными застройщиками, так и начинающими мастерами:

1. Соединение конструкции вручную, где прутья следует вязать при помощи строительной проволоки.
2. Выполнение конструкции сваркой, где стыки привариваются точечным способом.
3. Создание решетки с применением пистолета, где приспособление позволяет связать прутья автоматически.

Все эти способы имеют свои приятные и не очень стороны, которые стоит знать каждому строителю.

Самый быстрый метод соединения армирующего пояса – сварка прутьев. Времени на выполнение работ уходит мало, вязать арматуру легко, ошибок почти не бывает. А вот качество полученной решетки не всегда хорошее. При значительной подвижности почвы сварочные соединения со временем разрушаются, и само основание дает трещины.

Довольно недолгий, но в то же время прочный метод вязки арматуры получается при применении специального пистолета, который позволяет правильно вязать прутья.

Выбор материалов для армирующей сетки

Так как ленточный фундамент предполагает не сильно большую нагрузку от строения, то выбирать толщину прутьев армирования можно без сложных расчетов.

Минимальное значение параметров арматуры составляет 6 мм. Такие прутья берутся для поперечин и вертикальных штырей, соединяющих верхний и нижний пояса. А для продольных элементов средними значениями считаются величины в пределах 10-16 мм.

Выбирать внешний вид  прутьев тоже достаточно легко. Так как соединение лучше получается за счет неровностей на металлических элементах, то продольные прутья лучше брать ребристые. А для поперечин и вертикальных частей вполне подойдут обычные недорогие гладкие прутья круглого сечения. Таким образом существенно сокращаются финансовые затраты на строительство здания.

После того, как материалы выбраны, способы вязания установлены, стоит приступать к созданию самой решетки армирования.

Как выполнять рабочие операции

В такой работе существуют определенные правила, позволяющие делать каждую операцию с максимальным эффектом:

• каждую секцию стоит выполнять в отдельном месте и только потом укладывать в траншеи;
• длина секции может быть такой же, как длина самого продольного прута, а ширина ленты должна быть меньше ширины траншеи с опалубкой на 10 см;
• концы поперечин лучше слегка загнуть в сторону дна, чтобы обеспечить долговечность всей конструкции и меньший доступ внешней среды к металлу;
• начинать работы по соединению секций в траншеях стоит с углов, накладывая одну часть конструкции на другую;
• для того чтобы правильно выполнить соединение армирующего пояса ленточного фундамента необходимо оставлять некоторый припуск в каждой секции еще при их создании;
• укладка каждой секции должна проводиться с первого раза, чтобы не повредилась гидроизоляция всего основания;
• верхний пояс соединяется с остальной конструкцией после правильно установленной нижней частью армирующей решетки.

Выполнение таких рекомендаций позволит выполнить армирование ленточного фундамента достаточно прочно и без лишних затрат времени.

Создание каркаса из металлических прутьев

Для начала стоит уложить продольные прутья на расстояние будущей решетки. Далее поверх них положить первую поперечину, которая отмерена и отрезана по необходимым размерам. Соединение проводить любым выбранным способом, после чего уложить вторую поперечину на нужном расстоянии. Так же соединить в конструкцию.

Этим способом стоит выполнить то количество секций, которое запланировано изначально для каждого из поясов.

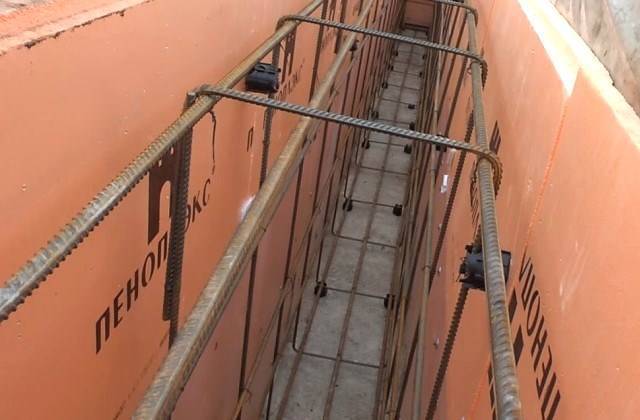

Так как ленточный фундамент предполагает гидроизоляцию по всей ширине траншеи с припуском со всех сторон, то укладывание нижней секции армирующего пояса должно проводиться осторожно, чтобы не повредить целостность изолирующего слоя.

Монолитный ленточный фундамент, изготовление арматурного каркаса

В этой статье, уважаемые читатели блога «Как построить дом» , мы продолжим тему «Ленточный фундамент для дома из газосиликатных блоков. Армирование ленточного фундамента Изготовление своими руками » . Впрочем, монолитный железобетонный ленточный фундамент может быть изготовлен и для дома из других материалов.

Мы расскажем, как правильно разметить участок под траншею, как правильно выполнить армирование ленточного фундамента (в т.ч. — как правильно вязать арматуру для фундамента): своими руками изготовить арматурный каркас (арматуру) для монолитного ленточного фундамента,  правильно его укрепить в траншее, чтобы при заливке каркас не сместился в сторону.

Для тех, кто предпочитает тексту аудиозапись, мы предлагаем прослушать в формате mp3  аудио, посвященное этой теме. И все же, после прослушивания аудио, мы предлагаем вам дочитать статью до конца — вы найдете еще много полезного и интересного из того, что не вошло в запись.

Ленточный монолитный фундамент-подготовка траншеи, изготовление арматурного каркаса, закрепление его в траншее и заливка фундамента.mp3

 Разметка для траншеи под  ленточный фундамент

Все начинается с разметки. Перед началом работ по изготовлению ленточного фундамента необходимо на участке сделать разметку для траншеи. Разметку удобно делать с помощью колышков, забитых в землю, и натянутого шнура. В качестве колышков удобнее всего использовать обрезки арматуры (8-10мм), забитыми в землю на глубину около 15 см.  Разметку делаем строго в соответствии с планом будущего дома.

Затем при помощи длинной рулетки (можно использовать нетянущуюся нить) очень тщательно вымеряем длины сторон и, что очень важно!, диагонали. Длины противоположных сторон и диагоналей должны соответственно совпадать. Если длины сторон или диагоналей не совпадают, значит не все углы равны 90 град. В этом случае необходимо повторить разметку заново.

Если же размеры соответственно совпадают, то это означает, что разметка траншеи выполнена верно, каждый угол по 90 град и можно приступать к рытью траншеи. Перед рытьем траншеи необходимо еще с помощью колышков и нити разметить ширину будущей траншеи.

Напомним, что в нашем доме не предусмотрено подвальное помещение (цокольный этаж). Подвал значительно увеличивает стоимость строительства, поэтому в целях экономии мы отказались от подвала. Кроме того, бетон для фундамента мы будем заливать в траншею без опалубки.

Исходя из этого, для нашего дома ширина траншеи под фундамент составила — 50 см., а глубина — 110см. Конечно, траншею под фундамент можно рыть и с помощью экскаватора — это будет быстрее. Но рытье траншеи вручную имеет ряд преимуществ:

• меньше объем вынутой земли;
• стены траншеи более ровные;
• объем бетона при заливке фундамента — оптимальный, нет перерасхода бетона, следовательно, нет перерасхода денег.

Для рытья траншеи мы привлекали подсобных рабочих: двое ребят вырыли траншею за 5 дней.

На высоте 30 см от дна, стену траншеи необходимо сформировать в виде расширяющего к дну траншеи конуса. При заливке бетоном образуется так называемая «пятка» фундамента. Иначе говоря, фундамент в нижней части будет иметь расширение, т. е. увеличится площадь подошвы (опоры) фундамента.

Дно траншеи необходимо заполнить слоем песка 10 см. Песок можно утрамбовать, но лучше всего обильно пролить водой. Проливка песка водой дает максимальную усадку песка.

Траншея готова, пора приступать к изготовления арматурного каркаса. Как же правильно армировать ленточный фундамент? Армированию подлежит любой фундамент, независимо от типа грунта. О типах арматуры, применямой в загородном строительстве, и о способах соединения арматурных стержней мы подробно рассказали в статье  »Арматура для строительства, вязка и сварка арматуры и иные соединения стержней» . Для каркаса мы использовали 12мм и 8 мм арматуру. Для начала берем 8 мм арматуру и делаем из нее «кольца».

Техника изготовления «колец» для арматурного каркаса такая же, как и для изготовления арматурного каркаса и «колец» для армопояса (армированного пояса) по окончании кладки стен первого этажа.

Как это делается? В этой статье мы кратко повторим описание технологии изготовления прямоугольных колец для пространственного арматурного каркаса. Более подробно и с большим количеством качественных фото вы можете ознакомиться в статье «Арматурные каркасы:виды каркасов, изготовление арматурных каркасов. Монтажные кольца» .

Сначала берем швеллер, крепим его к чему-нибудь устойчивому. Затем болгаркой выпиливаем на двух ребрах швеллера канавки. Арматура вставляется в канавки, на арматуру надевается труба несколько большего диаметра (получается что-то вроде «рычага»). С помощью этих несложных устройств арматуру очень легко гнуть в прямоугольное «кольцо». «Кольца» получаются одинаковыми по размеру — это очень важно!

Глубина вырытой траншеи для нашего монолитного ленточного фундамента, а точнее — высота будущего фундамента составляет 1м (первоначальная глубина траншеи — 1,1м, затем на дно насыпали песок толщиной 0,1 м (10 см), в результате получилась глубина — 1м), ширина — 50 см. Для фундамента с такими размерами размер «колец» для арматурного каркаса должен быть: 0,7 м по высоте и 0,3 м. по ширине.

Для «колец» мы предварительно заготовили арматурные стержни толщиной 8 мм и длиной по 2,30 м. Затем на стержне ставим метки: первая метка на расстоянии 30 см от начала стержня, затем — 70 см, затем — 30 и 70 см. До конца стержня у вас должно остаться еще 30 см. Затем арматуру вставляем в пропиленные канавки на швеллере и по меткам начинаем гнуть арматуру при помощи трубы — рычага. Получаем прямоугольное «кольцо».

Инструмент для вязки арматуры

Далее вязальной проволокой  мы связываем полученные «кольца». Как это делать? Вязать арматуру вязальной проволокой можно при помощи клещей для вязки или при помощи крючка для вязки арматуры. Можно использовать и шуруповерт на малой скорости. Мы использовали крючок. Вязальный крючок можно приобрести в торговых точках, а можно и изготовить из обрезка электрода (для удобства в качестве ручки можно использовать обрезок резинового шланга)  или сломанного мастерка с изогнутым и заточенным концом.

Для вязки арматуры используют специальную вязальную проволоку. Для арматуры 10-14 мм используется проволока 1,2 — 1.,4. Более тонкую проволоку необходимо будет складывать в несколько раз, более толстая проволока также не годится: она неудобна в работе, т.к. будет плохо гнуться. Проволока должна быть мягкой на изгиб — для этого годится проволока из отожженной низкоуглеродистой стали. Если она плохо гнется — ее нужно подержать в огне на костре не менее 30 минут, затем проволока должна остыть на воздухе.

Готовые «кольца» связываем проволокой для вязания (см. рис.1). Кольца готовы, приступаем к дальнейшему изготовлению арматурного каркаса.

Теперь нам нужно подготовить арматурные прутья для каркаса из 12мм арматуры. Длина арматурных прутьев должна быть равна длине стороны дома. Если длина приобретенных арматурных прутьев больше — необходимо отрезать лишнюю длину, если меньше — длину нужно увеличить, связав вязальной проволокой два или несколько прутов.  В этом случае «нахлест» прутьев при связывании должен быть не менее 1 метра. Можно немного и меньше, но так мы не рекомендуем.

Теперь пора приступать непосредственно к сборке арматурного каркаса. Длинные прутья из 12мм арматуры нужно продеть внутрь подготовленных «колец», привязав их вязальной проволокой к «кольцам». Каркас должен в готовом виде состоять из 4 арматур, привязанным по углам «кольца» и одного арматурного стержня, расположенного в верхней части арматурного «кольца». Пятую арматуру не обязательно продевать внутрь арматурного кольца, можно привязать сверху.

Продеваем 4 хлыста 12мм арматуры сквозь кольцо. Отступаем 1 м от конца 12мм хлыста и привязываем хлыст к одному из углов. И так все четыре  хлыста. Следующее кольцо должно находиться через 90 см от первого (см. рис.3). И так до конца хлыста — кольца крепятся через каждые 90 см.

У вас должно получиться 4 каркаса: 2 длинных каркаса, равных  длине дома и 2 более коротких каркаса, равных ширине дома. Если фундамент более сложной конструкции, то каркасы вяжутся в соответствии с планом дома.

Четыре полученных каркаса опускаем в траншею. Теперь нужно эти каркасы связать между собой. Постарайтесь хотя бы внутренние углы готовых каркасов связать между собой вязальной проволокой. Внешние углы каркасов крепятся с помощью дополнительной арматуры — уголков. Для этого нарезаем 2-метровые отрезки 12мм арматуры и гнем их под углом в 90 градусов со стороной 1 м. (тем же способом, что и при изготовлении «колец» для каркаса). С помощью этих уголков и вязальной проволоки скрепляем внешние углы арматурных каркасов: верхний и нижний. Таким образом скрепляем (вяжем) весь каркас.

Каркас полностью готов и находится в траншее. Как же правильно должен размещаться каркас из арматуры в траншее, чтобы впоследствии готовый фундамент полностью соответствовал своему назначению? Для этого необходимо выполнить ряд требований:

• каркас не должен лежать на дне траншеи. Для этого под арматурный каркас необходимо подложить кирпичи (камни). Каркас должен быть приподнят над дном траншеи минимум на 10 см, т.е. нижняя часть каркаса должна быть «утоплена» в готовом фундаменте минимум на 10 см. Для этого удобно использовать обломки кирпичей;
• каркас необходимо уложить по уровню — обязательное условие!! Из-за неровностей грунта высота готового фундамента может разниться, но каркас в любом случае должен быть установлен по уровню;
• каркас нужно закрепить в траншее относительно боковых стенок траншеи. В противном случае, когда будем лить бетон, каркас может сбиться, прижаться к стенкам траншеи, наклониться — качество фундамента при этом резко упадет. Чтобы это не произошло — каркас закрепляем при помощи штырей длиной около 30 см. Штыри забиваем через каждые 2 метра в стенки траншеи и привязываем к каркасу. И так по всему периметру траншеи.

Теперь арматурный каркас закреплен: нижняя часть каркаса находится над землей на расстоянии 10 см, боковые стенки каркаса находятся на расстоянии от стен траншеи 10 см каждая, от верхней части  каркаса до уровня земли — 20 см. Получается, что после заливки бетона арматура будет «утоплена» в фундаменте снизу — 10 см, с боковых сторон — 10  см, сверху — 20 см. Это мы и хотели получить, когда выполняли армирование ленточного фундамента: изготавливали арматурный каркас для нашего монолитного железобетонного фундамента.

ВАЖНО! Для более «тяжелых» домов, например в 2 полноценных этажа, фундамент необходимо сделать глубже. Например, при строительстве одного из предыдущих домов, мы траншею для фундамента выкапывали на глубину 1,30 м. Затем дно засыпали песком толщиной 0,1м.

Глубина готового фундамента составляла 1,2 м. Для такого фундамента мы изготавливали арматурный каркас следующей конфигурации: 2 нити арматуры снизу, 2 нити арматуры сверху каркаса и 2 нити арматуры между ними (по центру арматурных рамок). Рамки для каркаса тоже должны быть иного, чем мы рассказывали выше, размера.

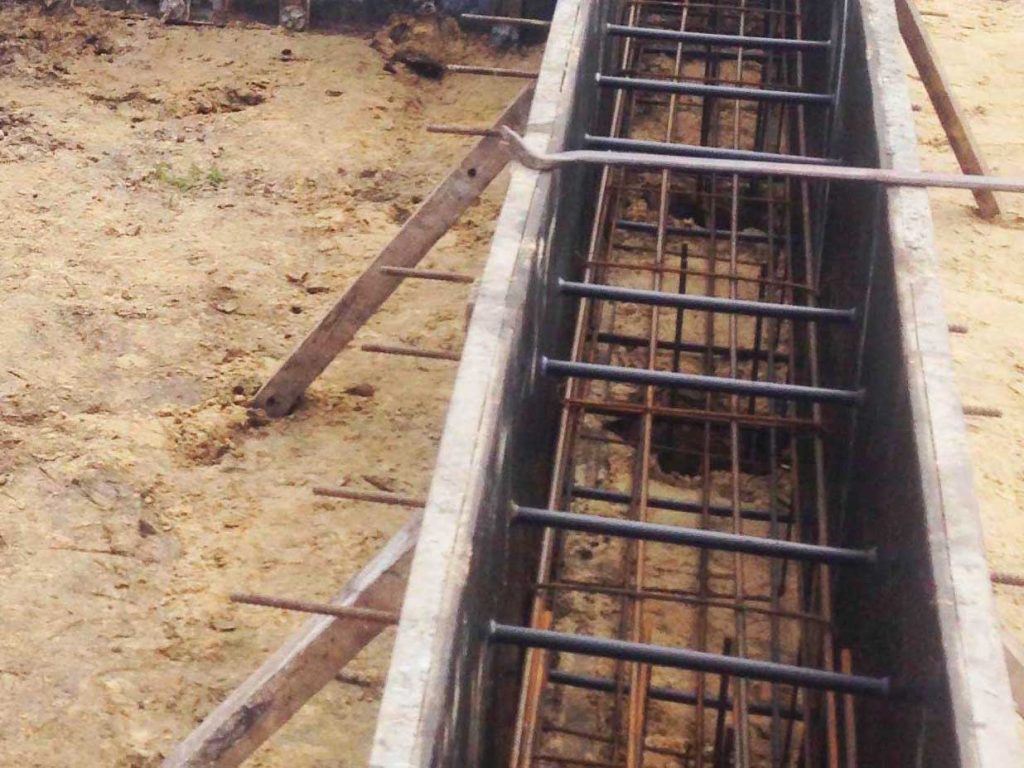

Как выглядит такой каркас, как он установлен и закреплен в траншее, вы можете рассмотреть на приведенных ниже фото, кликнув по ним мышкой.

Таким образом, конфигурация арматурного каркаса может быть разной, но основные принципы его изготовления, установки и крепления в траншее  (без опалубки) сохраняются.

ВАЖНО! Прежде, чем заливать фундамент, проверьте — не забыли ли вы оставить в будущем фундаменте «место» для прокладки в дальнейшем канализации — выпуск канализации из дома? Для чего это нужно и как это сделать с минимальными затратами мы подробно рассказали в статье «Внешняя канализация для нашего дома — трубопровод, уклон трубы, двухкамерный септик» .

Теперь у вас все готово к заливке фундамента. Для гидроизоляции фундамента можно между стенами траншеи и заливаемым бетоном проложить рубероид. Но мы этого не делали. Решайте сами, нужно ли это вам.

Мы заказывали бетон марки М200. Можно самостоятельно готовить бетон — это несколько удешевит строительство, но когда важно время и качество бетона — лучше заказать. Предварительно необходимо рассчитать, сколько бетона понадобится для заливки фундамента.

Итак, считаем: сколько кубов бетона необходимо на фундамент:

1. исходные данные: глубина траншеи — 1м, ширина траншеи — 0,5 м. Длину траншеи берем с плана дома или измеряем по факту — 69,6м.;
2. перемножаем исходные данные и получаем необходимый объем бетона:       0,5 м Х 1 м Х 69,9 м = 34,8 куб.м;
3. таким образом, для нашего дома нам необходимо 35 кубов бетона для заливки фундамента.

Как мы уже рассказывали, бетон мы сами не готовили, а заказали. Поэтому залить бетон за один раз для нас не составило труда. Если вы не можете залить фундамент за один раз, без перерыва, необходимо свежий бетон «отсекать» от ранее залитого. Отсечка обязательно !! должна быть вертикальной. Для этого траншею необходимо временно перекрыть ТОЛЬКО вертикально, например, досками или изготовить опалубку.

Затем, при дальнейшей заливке, временную отсечку нужно удалить, место стыка свежего бетона  и бетона, уложенного ранее (рабочий шов), обильно смочить водой, желательно под давлением (это позволит удалить цементную пленку на рабочем шве)  для лучшей сцепки бетона и продолжить заливку фундамента.

Как правильно залить фундамент для дома, соблюдая технологию (в соответствии с нормативными документами) вы можете прочитать  в статье, посвященной теме «Как правильно залить фундамент» .

Вот и все — ваш фундамент готов. Следующее, что вам нужно сделать — выложить цоколь. Но об этом уже в следующей статье.

Это точно Вас заинтересует:

Арматура для ленточного фундамента: чем и как вязать

Любой дом начинается с фундамента, и от его качества зависит будущее постройки. Поскольку ленточный фундамент не может быть выполнен без арматуры, для её выбора потребуются некоторые знания. Арматура для ленточного фундамента под дом и под другие постройки, например, под гараж, отличается своей толщиной. В первом случае нужно брать арматуру потолще, а во втором будет достаточно и 10-12 мм.

Тот, кто не раз сталкивался с армированием ленточного фундамента, скажут вам, что лучше всего вязать арматуру под углом 90 градусов друг к другу, то есть в итоге у вас должна образоваться некая сетка из арматуры – этот способ называется «в клеточку».

Сварка или проволока?

Сварка

При диаметре арматуры менее 32 мм её соединение осуществляется сваркой, вязкой или нахлесткой. Для многих ручная сварка является главенствующим способом, но у него есть некоторые недостатки:

• большие объемы работ либо забирают много времени, либо требуют большого количества сварщиков;
• контактную сварку нельзя применять при арматуре диаметром больше 32 мм;
• сварные соединения создают большую жесткость всей конструкции, и при дальнейшей эксплуатации возможно нарушение целостности сварных конструкций.

Проволока

Этот способ также требует полноценного труда рабочих, которые вяжут арматуру при помощи специальных крюков или пассатижей. Новичку вряд ли удастся правильно сделать всю работу – для такой вязки нужен опыт и сноровка.

Стержни в этом случае сращивают внахлест, а затем в 3-х местах перевязывают стык стальной вязальной проволокой (в середине и по краям). Диаметр применяемой проволоки варьируется от 0,8 до 1,2 мм в зависимости от диаметра применяемой арматуры.

Если стержни гладкого профиля, то требуется еще и отгибание крюков, а это увеличивает трудоемкость процесса.

Вязальный пистолет и проволока

Последнее время всё больше говорят о таком идеальном варианте для вязки арматуры, как метод вязки стальной отожженной проволокой и вязальным пистолетом. Это абсолютно автоматический инструмент, который в разы уменьшает трудоемкость вязки арматуры. К тому же, качество соединений на высоте – момент затяжки проволоки постоянный.

На связываемое место устанавливается насадка пистолета, рабочий нажимает на кнопку – и надежная вязка арматуры произведена в считанные секунды. В таком случае используется проволока из сменных катушек. Вязальный пистолет работает от аккумулятора.

Помните, что арматура не должна лежать на дне фундамента, поэтому нужно либо использовать специальные держатели, либо подложить под неё кирпичи и втыкать штыри арматурной сетки прямо в землю.

Технологический процесс вязки арматуры

Арматура для ленточного фундамента монтируется в строго определенной последовательности:

1. Элемент подготавливают к монтажу (осматривают, стальной щеткой очищают от грязи, выпрямляют молотком при необходимости).
2. Строповка.
3. Элемент подается на установленное место, фиксируется.
4. Выравнивают элемент в проектное положение.
5. Вяжут стыки.

Если вертикально расположенные арматурные конструкции имеют высоту больше 3-х метров, то их монтируют при помощи лесов, подмостей, подъемно-переставных площадок.

Вязка арматуры для ленточного фундамента

Из статьи вы узнаете:

Вязка арматуры под ленточный фундамент — операция, необходимая для создания надежного долговечного «скелета» будущего железобетонного основания. Данный способ скрепления армирующих элементов обеспечивает оптимальное соотношение параметров прочности и гибкости фундамента, отсутствие значимых внутренних напряжений, способствующих уменьшению прочности готовой конструкции, устойчивость к внешним нагрузкам.

Главным назначением фундаментного основания является обеспечение устойчивости, более равномерного распределения усилий, оказываемых конструктивными элементами зданий (несущими стенами) на грунт. Однако абсолютной равномерности не удается добиться на практике, поскольку даже при условии однородного состава почвы, строгого соблюдения технологии обустройства фундамента реальная масса различных участков постройки неравна и, соответственно, нагрузки также разнятся.

Любые бетонные изделия характеризуются хорошими параметрами сопротивления осевому сжатию при низкой стойкости к растягивающим усилиям. Металлическая арматура исправляет этот недостаток благодаря высокой пластичности. Железобетонные конструкции обладают отличной сопротивляемостью разнонаправленным нагрузкам и являются значительно экономичнее бетонных, поскольку менее массивны, следовательно, требуют меньших объемов выполнения работ, временных затрат, расхода материалов.

В последнее время все чаще для изготовления фундаментного металлокаркаса применяется альтернативный вид арматуры, выполненный на стекловолоконной либо другой полимерной основе.

Современные композитные арматурные прутья могут изготавливаться на основе углепластика, стеклопластика либо базальтопластика. В России из этой категории продукции наиболее распространены стеклопластиковые изделия, поскольку они отличаются лучшим соотношением качественных и ценовых характеристик.

Более распространенной сферой использования этих композитных материалов является обустройство армированных монолитных фундаментов, стен цокольных этажей, конструктивных элементов здания, подлежащих дальнейшему утеплению.

Главным преимуществом композитной арматуры является низкие показатели теплопроводности, обеспечивающие лучшую степень энергоэффективности построек. Также стекло-, угле-, базальтопластиковые прутки практически не подвержены разрушению с течением времени, поскольку не способны ржаветь и разлагаться вследствие воздействия влаги и интенсивного размножение бактериальных, плесневых колоний.

Каркас, изготовленный посредством вязки арматуры полимерной, можно выполнить намного быстрее, чем аналогичную конструкцию на основе металлических прутьев по причине низкой массы и простоты обработки — обрезать композитное изделие намного легче, чем металлическое.

Отличительные особенности полимерной арматуры:

• Стеклопластиковые и другие полимерные прутья обладают прочностью на растяжение примерно в 2,5 раза большей, нежели металлические аналоги.
• Практически абсолютно устойчивы к воздействию кислорода, не способны разрушаться при контакте с атмосферным воздухом, водой и прочими кислородсодержащими реагентами.
• Являются отличным тепло- и электроизолятором.
• При нормальных условиях полимерные прутки обладают высоким сопротивлением к разрывным усилиям, однако этот показатель существенно cнижается при повышении температуры.
• Каркас на основе композитной арматуры невозможно соорудить с помощью электросварки.
• В случае воздействия открытого пламени стеклопластик и другие подобные полимеры способны поддерживать процессы горения, стальные же прутья относятся к негорючим материалам.
• Масса стеклопластиковых прутков почти вчетверо меньше веса металлических аналогов.

Исходя из вышеописанных сравнительных параметров можно сделать вывод, что применение композитной арматуры оправдано в случае необходимости сооружения ленточных фундаментов, которые в процессе эксплуатации будут испытывать сравнительно небольшие механические нагрузки. Особенно весомым в выборе материала для армирования фундаментного основания является следующий факт: все ныне применяющиеся методики расчета каркаса базируются на использовании арматуры из стали. Поэтому решив отдать предпочтение полимерным вариациям, собственник (либо учредитель строительства объекта) принимает всю ответственность на себя.

Еще одним малоприятным фактором, никак не способствующим распространению нового технологичного метода организации композитных фундаментных каркасов на территории России, является отсутствие утвержденных стандартов, регламентирующих качество готовой арматуры. По этой причине на данный момент значительная часть такой продукции, представленной на рынке, является кустарной и не соответствует минимальным требованиям.

Схема расположения арматуры в каркасе ленточного фундамента

Правила обустройства армокаркасов ленточных фундаментов указаны в СНиП 52-01-2003. Согласно действующим нормам, должны соблюдаться следующие условия:

• Конфигурация каркаса должна быть такой, чтобы обеспечивать правильную заливку бетонной смеси в соответствии с технологией.
• При изготовлении армокаркаса необходимо выдерживать заложенный в проекте шаг и использовать соответствующий вид арматуры, обеспечивающий несущую способность фундаментного основания на уровне не ниже расчетной.
• В точках пересечения должно обеспечиваться неподвижное соединение.
• Следует предусматривать антикоррозионный слой для обеспечения долговечности фундамента.
• Для продольных элементов конструкции подбираются прутки класса А400 и выше с периодическим профилем, диаметр которых составляет не менее двенадцати миллиметров. На участках длиной менее трех метров допускается использование 10-миллиметровой арматуры.
• Рекомендуется минимизировать количество продольных соединений, для чего используются прутки заводской длиной 11700 миллиметров. Не допускается соединения соседних продольных элементов на одном и том же вертикальном уровне, должно обеспечиваться смещение не менее 0,6 метра.
• Продольные прутья армокаркаса не должны находиться на расстоянии выше 400 мм друг от друга, оптимальное удаление от поверхности готового основания составляет 30…50 миллиметров.
• Вертикальные детали каркаса, испытывающие значительно меньшие нагрузки, могут выполняться из более дешевой арматуры — гладкой, диаметром 6…8 миллиметров.
• Расстояние между стойками и хомутами (поперечными элементами конструкции) должно быть не менее 100 и не более 500 миллиметров. Наилучшим принять считать шаг установки хомутов, равный ¾ полной высоты фундамента.
• Число продольных стержней (ярусов) зависит от габаритных размеров основания. В случае обустройства фундамента, к которому не предъявляется высоких требований по несущей способности, можно обойтись простейшей конфигурацией армокаркаса, представляющей собой в поперечном сечении квадрат либо прямоугольник.

Вязка арматуры в угловых зонах каркаса

На углах, в местах пересечений фундаментное основание обычно подвергается значительно большим нагрузкам, чем на прямых участках. А обычная вязка продольных элементов под прямым углом не обеспечивает требуемых показателей прочности. Сегодня используется три основные методики, позволяющие добиться повышенной жесткости, способности противостоять растягивающим нагрузкам.

Первый метод

Осуществляется путем загиба внешних и внутренних продольных элементов каркаса под прямым углом. При этом загнутые участки внутренней арматуры закрепляются на внешней. Уменьшается также шаг поперечных прутков — в угловых зонах он принимается равным ½ основного шага.

Второй метод

Применяется в случае недостаточной для требуемого загиба длины продольных прутков. Для соединения используются Г-образные обрезки арматуры, располагаемые в соединении аналогично первому способу организации углов армокаркаса.

Третий метод

Считается наиболее надежным, обеспечивающим максимальную прочность конструкции. Осуществляется с помощью П-образных элементов, располагаемых на каждом из уровней.

Вязка арматуры для фундамента может производиться несколькими способами. Наиболее популярны следующие технологии:

С помощью пластиковых стяжек

Данный метод является наиболее простым, не требующим никакого специализированного инструмента. Современные хомуты, используемые для этих целей, производятся из прочного поливинилхлорида, не подверженного ни коррозионным процессам, ни биологическому разрушению. По этим причинам достигается надежное соединение, способное сохранять целостность на протяжении всего срока службы фундаментного основания.

Сварочным способом

Эта технология считается не самой эффективной, поскольку сварные арматурные конструкции недостаточно эффективно противостоят вибрационным воздействиям и могут легко разрушиться еще на этапе заливки бетонной смеси и ее уплотнения посредством строительных вибраторов. Такой метод организации металлокаркаса для фундамента требует наличия сварочного аппарата, специалиста-сварщика и точки подключения к электросети соответствующей мощности. Также к минусам данного способа относится перегрев участков арматуры в зоне соединения, что может отрицательно повлиять на пластические свойства конструкции.

И еще один важный момент: сварке подлежат только прутья, в маркировке которых располагается буква «С».

Посредством проволоки

Самая распространенная на сегодня методика вязки арматуры и самая доступная, малозатратная. Любой рабочий, даже самой низкой квалификации, сможет освоить этот метод за несколько минут.

Для соединения металлических прутьев с помощью проволоки можно использовать специальный крючок, позволяющий значительно ускорить процесс и обеспечить высокое качество затяжки. В общем случае технология вязки арматуры проволокой реализуется следующим образом:

• Отрезается от мотка проволоки заготовка — примерно 200…300 миллиметров длиной, сворачивается в две жилы.
• Обворачивается место соединения по диагонали дважды.
• Закручиваются получившиеся петли с помощью заранее подготовленного крючка, пассатижей либо любого другого подходящего для этих целей ручного инструмента.

Более прогрессивным вариантом создания соединения между арматурой является использование электроинструмента. В самом простейшем случае можно использовать обычный гвоздь (лучше — сточенный на конус), загнутый под прямым углом и вставленный в патрон электрического сетевого либо аккумуляторного шуруповерта/низкооборотистой дрели. Таким образом при наличии некоторых навыков, сноровки можно значительно увеличить эффективность, скорость производства работ.

Видео вязки арматуры с помощью проволки и крюка:

Однако можно еще более ускорить процесс вязки арматуры, обеспечив при этом оптимальную степень затяжки каждого узла. Для этого следует использовать специальный вязальный пистолет. Сегодня, как и многие другие разновидности ручного инструмента, вязальные пистолеты все чаще используются автономные, получающие энергию для работы от встроенных аккумуляторных батарей.

Этот ручной инструмент оснащен сменным барабаном с расходным материалом — вязальной проволокой. Единственным недостатком его являются затруднения при осуществлении соединений арматуры в труднодоступных зонах — там зачастую выручает только ручной способ (с помощью крючка либо пассатижей).

Как вязать арматуру для ленточного фундамента

Для сооружения каркаса под фундаментное основание требуется пользоваться проектной документацией либо исходить из эмпирических данных (исходя из ориентировочной нагрузки на конструкцию, размеров, конфигурации вырытой траншеи). Стандартная процедура вязки арматуры состоит из следующих операций:

• Подготовка вертикальных конструктивных элементов (хомутов).
• Монтаж горизонтального пояса в нижней плоскости.
• Закрепление с помощью вязальной проволоки, сварки либо ПВХ-хомутов вертикальных перемычек на нижнем горизонтальном поясе.
• Обустройство верхнего горизонтального пояса путем закрепления арматуры к верхним участкам перемычек.
• Организация угловых связей. Данный этап требует особенно внимательного отношения, четкого соблюдения всех технологических нюансов, поскольку угловые участки, зоны перемычек обычно подвергаются более высоким нагрузкам, нежели прямые участки фундаментного основания.

На этом мероприятия по подготовке армокаркаса считаются завершенными. Остается обеспечить надежную опалубку и залить заготовку бетонной смесью в соответствии с технологическими требованиями.

Технологии обустройства каркаса ленточного фундамента

На вопрос, как правильно вязать арматуру для ленточного фундаментного основания, однозначного ответа не имеется. Оптимальная технология производства данных операций определяется исходя из конкретных условий: типа грунта, погоды, времени года, размеров траншеи и т. д.

При наличии достаточного свободного места вязку арматуры рекомендуется осуществлять непосредственно на месте заливки.

В случае установки фундаментного основания в узкой и высокой траншее часто единственным подходящим способом бывает сборка каркаса по частям, помещение готовых элементов в траншею и соединение.

В некоторых регионах России получил распространение способ местной формовки металлокаркаса, предусматривающий предварительное забивание в грунт вертикальных стоек, затем прикрепление к ним горизонтальных элементов. В этом случае в качестве забиваемых в грунт элементов используется арматура увеличенной толщины (диаметром 16…20 миллиметров), на участках между стойками применяются прутья классического размера (6…8 миллиметров).

Подводя итоги

Одним из самых трудоемких этапов сооружения ленточного фундамента является обустройство металлического либо полимерного каркаса. При небольших объемах и наличии массы свободного времени можно преуспеть в этом начинании даже самостоятельно, без помощников. Но если вы впервые занимаетесь подобной процедурой, рекомендуется заручиться поддержкой опытного строителя, поскольку этап обустройства фундаментного основания является одним из самых важных, основополагающих, обеспечивающих долговечность, функциональность и комфортность будущей постройки.

Как вязать арматуру в ленточном фундаменте

Для придания надежности ленточному фундаменту его следует армировать. Арматурные стержни будут различаться в зависимости от типа здания определенной толщины. Для фундамента под хозяйственные постройки будет достаточно диаметра 10 мм; для основания дома арматура должна быть толще.

Необходимо

• — стержни арматурные;
• — проволока вязальная;
• — инструменты в зависимости от выбранного метода.

Инструкции

Шаг 1

Связывание арматуры проволокой потребует труда квалифицированных рабочих, которые свяжут конструкцию из стержней с помощью плоскогубцев или специальных крючков. Прутья сращиваются внахлест, после чего стык перевязывается в трех местах стальной проволокой – по краям и посередине. Диаметр используемой для этого проволоки будет зависеть от диаметра используемой арматуры. Если для работы выбраны стержни с гладким профилем, придется дополнительно подгибать крючки – это несколько усложняет весь процесс.

Шаг 2

Если диаметр арматуры меньше тридцати двух миллиметров, ее необходимо соединить сваркой. Ручная сварка многим кажется предпочтительным методом, но и у нее есть недостатки – например, большие объемы работ, требующие либо времени, либо большого количества исполнителей. Кроме того, нельзя применять контактную сварку при диаметре арматуры более тридцати двух миллиметров. Есть и еще одно неудобство – стыки при сварке будут создавать большую жесткость всей конструкции, а при последующей эксплуатации может быть нарушена целостность сварных конструкций.

Шаг 3

Хорошим вариантом считается вязальный пистолет с проволокой — работа с автоматическим инструментом значительно снижает трудоемкость вязания. Процесс быстрый, качество работы хорошее. Вязальный пистолет работает от батареек. С ним необходимо использовать проволоку со сменных бобин. При этом арматура не должна лежать на дне фундамента – нужно использовать специальные держатели или подкладывать под штыри кирпичи. Их можно воткнуть прямо в землю.

Шаг 4

Перед началом работы все стержни, предназначенные для вязания армирующей сетки, должны быть надлежащим образом подготовлены. Штифты осматривают и очищают от грязи стальной щеткой или, при необходимости, слегка подгибают молотком. Элемент подается на предназначенное для него место, как следует фиксируется, выравнивается в нужном положении по проекту. После этого можно вязать суставы.

Как вязать армирование основы

Фундамент всегда является основой дома, главным условием его надежности, прочности и устойчивости.И если вы хотите, чтобы фундамент не провисал и был прочным, необходимо правильно вязать арматуру, зная основные принципы этого дела.

Инструкции

Шаг 1

Прежде чем приступить к вязанию арматуры, необходимо четко организовать процесс. При вязании соблюдайте следующую последовательность: подготовьте элемент к установке (очистите от грязи и расправьте), стропуйте и подведите к месту вязания, затем аккуратно установите его в проектное положение и только после этого приступайте непосредственно к вязанию.

Шаг 2

Для подготовки изделий к монтажу вполне достаточно двух человек, а для установки элементов в проектное положение необходимо три человека: двое ставят элемент, а третий должен подавать сигналы о начале подъема и опускания элемента.

Шаг 3

Армирование можно вязать как простыми круглогубцами, так и специальными крючками. Здесь главное умение и определенный опыт работы, поэтому лучше всего вязать под присмотром знающего человека.Сложите стержни внахлест, затем свяжите края и середину стальной проволокой. Нахлест должен быть не менее 250 миллиметров. Если делать это вручную, процесс может занять много времени и усилий. Кроме того, для ручной вязки арматуры требуется минимум три человека. Поэтому используйте специальный пистолет, который так и называется – пистолет для вязки арматуры.

Шаг 4

При использовании этого пистолета почти весь процесс будет осуществляться автоматически. Поместите насадку устройства на место соединения и нажмите кнопку инструмента.Использование пистолета повысит качество и скорость завязывания. А если у вас закончилась проволока, просто замените использованную катушку на новую.

Шаг 5

Наконец-то можно связать арматуру с помощью специальных скоб. Это готовые изделия, которые, как и пистолет, можно свободно приобрести. Соединение фурнитуры скрепками занимает немного больше времени, чем пистолетом, но можно и голыми руками. Кроме того, пистолет будет стоить вам намного дороже.

Собственно, арматурная вязка – это именно тот метод, который используется при небольшом объеме работ, например, если вы решили построить небольшой загородный дом.Конечно, при строительстве крупных производственных объектов или многоквартирных домов арматуру варят.

Армирование ленточного фундамента (51 фото): расчет и схема вязания армирования, как правильно вязать

Любое здание не может обойтись без надежного и прочного фундамента. Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента.Для этого возводится ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию выполнения армирования конструкции.

Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без разрывов на дверных проемах, которая становится основанием для возведения всех стен и перегородок строения.Основу ленточной конструкции составляет бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для его укрепления используется арматурный каркас из металлических прутьев разного диаметра. Лента уходит на определенное расстояние в почву, при этом выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).

В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут отразиться на состоянии базы.Поэтому при неправильном выполнении армирования при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Арматура имеет следующие преимущества:

• предотвращает проседание грунта под зданием;
• положительно влияет на звукоизоляционные качества фундамента;
• повышает устойчивость фундамента к резким перепадам температурного режима.

Требования

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиПА 52-01-2003.В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирается конкретная марка и группа. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала.Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках; она должна обладать пластичностью, стойкостью к ржавчине и низкими температурными показателями.

просмотров

Для армирования ленточного фундамента применяют стержни двух видов. Для осевых, несущих ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, поскольку он имеет лучшее сцепление с бетонным раствором, а также передает нагрузку в соответствии с нормой.Для сверхконструктивных перемычек используется более дешевая арматура: гладкая арматура класса АИ, толщина которой может быть 6-8 миллиметров. В последнее время большим спросом стала пользоваться стеклопластиковая арматура, поскольку она обладает лучшими показателями прочности и длительными сроками эксплуатации.

Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений . По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов давно известны.Были разработаны специальные армирующие профили, обеспечивающие соединение бетона и металла в единую конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединена с бетонной смесью, а также успешно ли эта пара справится с различными нагрузками – все это малоизвестно и практически не проверено. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.

Расчет

Расход арматуры необходимо проводить на этапе планирования чертежей фундамента, чтобы с точностью знать, сколько строительного материала потребуется в будущем. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом из которых по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет осуществляться сварными отрезками из арматуры одинаковых параметров с шагом 30 см.Диаметр арматурного изделия 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расход стержней на осевой пояс, необходимо рассчитать периметр фундамента. Следует взять условное помещение с периметром 50 м. Так как в двух бронепоясах 3 стержня (всего 6 штук), то расход составит: 50х6=300 метров;
• теперь необходимо рассчитать, сколько соединений требуется для соединения ремней.Для этого необходимо весь периметр разделить на шаг между перемычками: 50:0,3=167 штук;
• при соблюдении определенной толщины ограждающего слоя бетона (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой – 30 см. Количество перемычек отдельного вида на соединение – 2 шт.;
• нужно рассчитать расход стержней на осевые перемычки: 167х0,6х2=200,4 м;
• Расход изделий на перпендикулярные перемычки: 167х0,3х2=100,2м.

В итоге расчет армирующих материалов показал, что общее количество на расход составит 600,6м. Но эта цифра не окончательная, приобретать изделия необходимо с запасом (10-15%), так как в угловых зонах придется армировать фундамент.

Схема

Постоянное движение грунта оказывает серьезнейшую нагрузку на ленточный фундамент. Чтобы он стойко выдерживал такие нагрузки, а также для устранения источников растрескивания еще на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования.Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.

СНиП № 52-01-2003 четко рассматривает, как укладываются армирующие материалы в фундамент, с каким шагом в разные стороны.

Стоит учитывать следующие правила из этого документа:

• шаг укладки стержней зависит от диаметра армирующего изделия, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
• шаг рабочего упрочнения — расстояние, равное двум высотам поперечного сечения упрочняющей ленты, но не более 40 см;
• поперечная закалка – это расстояние между стержнями составляет половину ширины самого сечения (не более 30 см).

При выборе схемы армирования необходимо учитывать тот факт, что в опалубку монтируется каркас, собранный в одно целое, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3-х по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярны схемы, в которых соединение арматуры выполняется таким образом, что образуются ячейки геометрических фигур.В этом случае прочный и надежный фундамент гарантирован.

Технология работы

Армирование ленточного фундамента проводят с учетом следующих правил:

• для функционирующей арматуры применяют стержни группы А400, но не ниже;
специалисты
• не советуют использовать в качестве соединения сварку, так как она затупляет сечение;
• по углам, арматура в обязательном порядке вяжется, но не приваривается;

• для хомутов не допускается применение фитингов без резьбы;
• необходимо строго выполнять защитный бетонный слой (4–5 см), т. к. он предохраняет металлические изделия от коррозии;
• при изготовлении рам стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
• при частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между брусками.

Подготовительные работы

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. Траншея выкапывается по заранее подготовленной разметке, что можно сделать вручную или с помощью специализированной техники. Для поддержания стен в идеально ровном состоянии рекомендуется установить опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, и конструкция в обязательном порядке гидроизолируется посредством листов рубероида.

Способы вязания арматуры

Схема упрочнения ленточного фундамента допускает соединение стержней методом связки. Соединённый металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это связано с тем, что возрастает риск прогорания металлических изделий. Но это не относится к заводской продукции. Допускается усиление на прямых участках сваркой для ускорения работы. А вот углы укрепляются только с применением вязальной проволоки.

Перед тем, как вязать арматуру, нужно подготовить необходимые инструменты и стройматериалы.

Существует два способа склеивания металлических изделий:

• специальный крюк;
• вязальная машина.

Первый способ подходит для небольших объемов . В этом случае укладка арматуры займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено.Арматуру можно связать отдельно, а затем опустить в траншею. Либо связать арматуру внутри ямы. Оба разумны, но есть некоторые различия. Если производить на поверхности земли, то с этим можно справиться самостоятельно, а в траншее понадобится помощник.

Как правильно вязать арматуру по углам ленточного фундамента?

Для угловых стен используются несколько способов крепления.

• С лапой . Для выполнения работы на конце каждого стержня делается лапка под углом 90 градусов.В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Согнутый участок стержня соединяется с соответствующим вертикальным участком. В итоге получается, что внешние стержни каркаса одной стены крепятся к наружным другой стены, а внутренние – к наружным.

• Использование L-образных зажимов . Принцип выполнения аналогичен предыдущей вариации. Но здесь не обязательно делать стопу, а берется специальный Г-образный элемент, размер которого не менее 50 диаметров.Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.

• С использованием U-образных зажимов . На угол вам понадобится 2 хомута, размер которых составляет 50 диаметров. Каждый из хомутов приваривается к 2 параллельным стержням и 1 перпендикулярному стержню.

Как усилить тупые углы?

Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного увеличения прочности. Внутренние спецэлементы соединяются с внешними.

Как связать усиливающую конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся арматурные секции. Стандартный размер стержней 6 метров, по возможности их лучше не трогать.Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.

Специалисты рекомендуют начинать вязать арматурные стержни для самого короткого участка ленточного фундамента , что дает возможность приобрести определенный опыт и умение, в дальнейшем с длинными конструкциями справиться будет проще. Резать их нежелательно, так как это приведет к увеличению расхода металла и снижению прочности фундамента.Параметры заготовок следует рассматривать на примере фундамента, высота которого 120 см, а ширина 40 см. Арматурные изделия необходимо залить со всех сторон бетонной смесью (толщина около 5 см), что является исходным условием. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту и 30 см в ширину. Для вязания прибавляйте по 2 сантиметра с каждого края, это необходимо для нахлеста. Поэтому заготовки для горизонтальных перемычек должны быть 34 сантиметра, а заготовки для осевых перемычек – 144 сантиметра.

После расчетов вязка армирующей конструкции выглядит следующим образом:

• следует выбрать ровный участок земли, поставить два длинных стержня, концы которых необходимо обрезать;
• на расстоянии 20 см от торцов по крайним краям привязываются горизонтальные распорки. Для привязки понадобится проволока размером 20 см. Его складывают пополам, протягивают под место обвязки и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвался провод;
• на расстоянии около 50 см вяжут по очереди остальные горизонтальные стойки. Когда все готово, конструкцию убирают на свободное место и аналогичным образом привязывают еще один каркас. В итоге у вас получится верхняя и нижняя части, которые нужно соединить между собой;
• далее необходимо установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы соединяемые конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте соединяемой арматуры;

• на концах привязываются две осевые распорки, параметры которых уже известны.Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к вязке остальных отрезков арматуры. Все процедуры выполняются с проверкой габаритов конструкции, хотя заготовки делаются габаритов одинаковых, лишняя проверка не помешает;
• аналогичным способом соединяются все остальные прямые участки каркаса;
• на дно траншеи укладывается прокладка, высота которой не менее 5 см, на нее будет укладываться нижняя часть сетки. Устанавливаются боковые опоры, сетка монтируется в правильном положении;
• убраны параметры несвязанных стыков и углов, подготовлены участки арматурного изделия для соединения металлокаркаса в общую систему. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
• привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний шкворень. Проверяется расстояние арматуры до всех граней опалубки.На этом укрепление конструкции заканчивается, теперь можно переходить к заливке фундамента бетоном.

Вязание арматуры с помощью специализированного устройства

Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит так:

• Отрезаются 4 доски по размеру армирующего изделия, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек.В итоге у вас должно получиться две платы одинакового шаблона. Необходимо следить за тем, чтобы разметка расстояния между рейками была одинаковой, иначе осевое расположение соединительных спецэлементов не получится;
• Делаются 2 вертикальные опоры, высота которых должна быть равна высоте армирующей сетки. Отмычки должны иметь профилированные угловые опоры, чтобы предотвратить их опрокидывание. Готовую конструкцию проверяют на прочность;
• ноги опоры устанавливаются на 2 сбитые доски, а две крайние доски укладываются на верхнюю полку опор.Фиксация производится любым удобным способом.

В результате должна сформироваться модель армирующей сетки, теперь работу можно проводить без посторонней помощи . На намеченные участки устанавливаются вертикальные раскосы арматурного изделия, заранее при помощи обычных гвоздей на определенное время фиксируется их положение. На каждую горизонтальную металлическую перемычку устанавливается арматурный стержень. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком.Конструкцию нужно делать при наличии одинаковых участков сетки из арматурного изделия.

Вязание армированной сетки в траншеи

Работы в траншеях проводить довольно сложно из-за тесноты.

Необходимо тщательно продумать схему вязания каждого спецэлемента

• На дно траншеи укладывают камни или кирпичи высотой не более 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех краев.Расстояние между кирпичами должно быть равно ширине сетки.
• Продольные стержни укладываются поверх камней. Горизонтальные и вертикальные прутья необходимо нарезать по требуемым параметрам.

• Они начинают формировать основу рамы с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать горизонтальные распорки к лежащим прутьям. Помощник должен поддерживать концы стержней, пока они не будут установлены в желаемом положении.
• Арматура вяжется попеременно, расстояние между распорками должно быть не менее 50 см. Аналогично соединяется арматура на всех прямых участках фундаментной ленты.
• Проверяются параметры и пространственное расположение каркаса, при необходимости необходимо исправить положение, а также исключить касание металлических изделий к опалубке.

Советы

Следует ознакомиться с повторяющимися ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Изначально необходимо разработать план, по которому будут производиться расчеты для определения нагрузки на фундамент в дальнейшем.
• При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• Обязательно выполнить гидроизоляцию по грунту; при его отсутствии качество плиты снизится.
• Запрещается контакт арматурных стержней с грунтом, такой контакт приведет к ржавчине.

• Если решено усилить каркас сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряют своих технических характеристик.
• Не рекомендуется использовать гладкие стержни для армирования. Бетонному раствору будет не на чем закрепиться, а сами стержни в нем будут скользить. При движении грунта такая конструкция будет трескаться.
• Не рекомендуется оформлять углы посредством прямого пересечения, изделия из арматуры очень трудно гнутся. Иногда при армировании углов идут на хитрость: нагревают металлическое изделие до податливого состояния или с помощью болгарки подпиливают конструкции. Оба варианта запрещены, так как при этих процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное усиление фундамента – залог длительного срока эксплуатации здания (20–40 лет), поэтому этой процедуре следует уделить особое внимание.Но опытные мастера советуют проводить профилактические и ремонтные работы каждые 10 лет.

Фитинги из стекловолокна своими руками. Как вязать арматуру из стекловолокна. История появления стеклопластиковой арматуры в строительстве

Как вязать арматуру из стекловолокна?

Стяжки капроновые или отожженная проволока диаметром 0,8-1,2 мм вручную, с помощью вязального крючка или пистолета. Для соединения фитингов также можно использовать специальные пластиковые зажимы.

Какая арматура лучше металлическая или стеклопластиковая?

Стеклопластиковая арматура превосходит металлическую при армировании конструкций, подвергающихся действию растягивающих усилий, и уступает ему при преобладающих сдвигающих нагрузках.

Как согнуть (согнуть) стеклопластиковую арматуру?

Нельзя изгибать стеклопластиковую арматуру сверх минимально допустимого радиуса. Гнутые элементы могут быть изготовлены по чертежам на заводе. Формирование углов при армировании следует осуществлять путем вязки отдельных прямых стержней или с использованием готовых элементов.

Как армировать стеклопластиковой арматурой?

Нижний слой бетона армируется одинарной сеткой из соединенных стержней, укладываемых на специальные пластмассовые обоймы необходимой высоты. Для объемных конструкций с помощью перемычек формируют каркас из нескольких сеток, установленных на ребро или расположенных одна над другой.

Замена стальной арматуры стекловолокном

Зависит от предела прочности при растяжении для конкретной марки композитной арматуры.Стержни из стеклопластика с предельным значением 1200 МПа могут быть заменены стальными стержнями (класс А-III), диаметром на треть больше:

Как размотать стеклопластиковую арматуру?

Необходимо надежно зафиксировать один из концов стержня и, удерживая катушку в вертикальном положении, свернуть намотанный отрезок в прямую линию на плоской поверхности.

Как изготавливают арматуру из стекловолокна?

Отдельные нити стеклоровинга пропитывают термореактивными связующими и формируют цилиндрический стержень.Затем его обматывают другой скрученной веревкой и протягивают через туннельную печь, в которой смола полимеризуется.

Как соединить стеклопластиковую арматуру?

Стеклопластиковая арматура позволяет формировать каркас из сплошных стержней, без составных частей. Пересекающиеся стержни соединяются пластиковыми стяжками, отожженной вязальной проволокой или специальными зажимами. Если без составных частей не обойтись, их делают внахлест, с нахлестом около 100 диаметров используемой арматуры.

Как сделать теплицу из стеклопластика?

Высота теплицы должна позволять стоять в ней в полный рост. Практичнее делать арочные или полуарочные конструкции из стеклопластиковой арматуры. Для капитальных теплиц обустраивают ленточный фундамент, армированный композитом, в котором перед заливкой бетона закрепляют концы дуг из арматуры. Для разборных конструкций используйте отрезки пластиковых или стальных труб в виде закладных деталей.Крепление к стене осуществляется с помощью деревянного бруска с отверстиями для концов дуг.

Как сделать теплицу из стеклопластиковой арматуры?

Высота теплицы обычно составляет от 0,5 до 1,5 метра. Концы дуг можно воткнуть прямо в землю. Самый практичный способ их закрепления – изготовить из деревянного бруска прямоугольную рамку необходимых размеров со сквозными отверстиями.

Как правильно установить стеклопластиковую арматуру?

Прутья необходимой длины отрезаются, места крепления отмечаются маркером, раскладываются на ровной поверхности и соединяются перемычками в сетку с помощью хомутов или проволоки.Для объемных каркасов готовые сетки соединяются между собой.

Дуги из стеклопластиковой арматуры

Радиус изгиба дуги должен быть не менее произведения номинального диаметра стержня на отношение модуля упругости к пределу прочности. Например, для арматуры АСК-10-1200/55 ее минимальное значение составляет 458 мм.

Сетка из стекловолокна

Арматурное изделие из одного слоя взаимно перпендикулярных арматурных стержней, соединенных между собой на заводе.Поставляемый в листах или рулонах, он значительно ускоряет строительные работы.

Арки теплицы из стеклопластиковой арматуры

Малую арочную теплицу можно сделать из стеклопластиковой арматуры диаметром 6-8 мм. Высокий модуль упругости легко позволит согнуть дуги из стержней для конструкции шириной всего в один метр. С учетом углубления в землю для такой конструкции потребуются куски арматуры длиной 4 м.

Армирующие сваи из стекловолокна

В подготовленный колодец опускается пространственная рама из стеклопластиковой арматуры. После его установки послойно подается бетон.

Армопояс из стеклопластиковой арматуры

Композитные материалы могут применяться практически во всех видах армирующих поясов, кроме ростверка: цокольного, межэтажного и мауэрлатного.

Дом из стеклопластиковой арматуры

Стеклопластиковые материалы применяются в малоэтажном строительстве для армирования фундаментов и слоистой кирпичной кладки, а также в монолитном строительстве.

Изделия из стеклопластиковой арматуры

Прутки мерной длины или отрезки в бухтах диаметром от 4 до 32 мм. Они могут предлагаться в виде листов или рулонов готовых армирующих сеток из взаимно перпендикулярных стержней, соединенных между собой.

Купол из стекловолокна

Арочная конструкция для теплиц, парников, беседок или небольших ангаров. Простейшая конструкция напоминает половинку шара, у которого концы дуг сходятся в четырех равноудаленных друг от друга (наподобие меридианах).Устойчивость купола увеличивается с увеличением количества опор, а в его основании имеется кольцо арматуры, закрепленное на фундаментных стойках.

Забор из стеклопластиковой арматуры

В привычном понимании забора из арматуры композитные материалы металл не заменят. Прутья и сетка из стекловолокна здесь могут использоваться для армирования фундамента, кирпичной кладки или при изготовлении плит забора.

Кладочная сетка из стекловолокна

Готовое изделие из взаимно перпендикулярных тонких композитных стержней.Предназначен для армирования слоистой кладки, бетонных конструкций небольшой толщины, а также для выполнения широкого спектра отделочных работ.

Гибкие связи из стеклопластиковой арматуры

Благодаря чрезвычайно низкой теплопроводности и высокой коррозионной стойкости стеклопластиковая арматура малого диаметра является отличным материалом для изготовления гибких стяжек. Их можно использовать при кладке стен для соединения с наружным слоем облицовки.

Изогнутые элементы из стеклопластиковой арматуры

Предназначены для формирования углов, жестких концов и кольцеобразных деталей каркаса при армировании.Изготавливаются на заводе в виде Г, П и С-образных элементов разного размера.

Армирующий каркас из стеклопластиковой арматуры

В зависимости от назначения каркаса горизонтально расположенные армирующие сетки соединяют перемычками — для монолитных плит или устанавливают на ребро — для ленточных фундаментов. При формировании каркаса для армирующего пояса целесообразно использовать готовые гнутые С-образные элементы, внутри которых закрепляются стержни. Для выполнения угловых соединений используются стандартные Г-образные детали.

Беседка из стекловолокна своими руками

Наиболее практичной из всех является арочная конструкция, состоящая из нескольких арок, концы которых залиты в бетонный фундамент. Ее легко можно закрыть поликарбонатными листами. Беседку купольного типа из арматуры сделать сложнее, особенно в отношении крыши.

Каркас теплицы из стеклопластиковой арматуры

Самая простая и устойчивая конструкция теплицы – арочная конструкция.Горизонтальные связи и внутренние перемычки удобно крепить с помощью пластиковых тройников от системы полива, надетых непосредственно на стержни дуг. Шпалеры для подвязки растений также можно сделать из стеклопластиковой арматуры внутри теплицы.

Масса стеклопластиковой арматуры

Определяется диаметром стержня и длиной сегмента. Относительная плотность стеклопластика составляет около 1,9 тонны на кубический метр. Диаметр круглого стержня равного объема (для арматуры АКП-10) составляет примерно 9 мм, что равно 1.2 грамма на миллиметр его длины.

Масса рулона арматуры из стекловолокна

Арматура из стеклопластика погонный вес

Стеклопластиковая арматура – ​​это строительный материал, созданный на основе волокон, связанных сложной композицией. Он сделан на основе базальта, стекла и углеродного волокна, и их можно комбинировать. Однако наибольшей популярностью пользуются базальтопластиковая арматура и стеклопластиковая.

Из чего он сделан?

Состоит из двух частей. Первый – ствол, благодаря которому достигается высокая прочность материала. Волокна соединены между собой полиэфирной смолой композита. Наружный слой служит для надежного сцепления с бетоном: это волокнистое тело, которое по спирали наматывается вокруг ствола.Именно благодаря такому составу пластиковая арматура получила положительные отзывы как надежный материал для строительства. Существуют различные варианты модели арматуры, некоторые из которых весьма необычны. Для производства этой строительной арматуры используется стекловолокно. Его особенность в том, что аналогов в мире практически нет, а его положительные качества значительно расширяют сферу применения. Кроме того, этот материал является современным и эффективным, а потому как нельзя лучше отвечает требованиям строительного процесса.

Любая стеклопластиковая арматура состоит из двух компонентов. Первый — это сам армирующий материал, второй — вяжущее (смесь из расчета соотношения этих компонентов — 75 к 25. В композитной арматуре все механические нагрузки ложатся на армирующий компонент, в то время как вяжущие материалы представляют собой своеобразную матрицу который равномерно распределяет нагрузку по всей длине стержня и защищает его от внешних воздействий

Наиболее распространенным рецептом можно считать следующий: в качестве армирующего звена выступают стеклоровинг или базальтовое волокно, для склеивания используется эпоксидная смола, дополнительно , в материал будут включены отвердитель и ускоритель.Однако универсального состава не существует, так как каждый производитель выстраивает свой технологический процесс.

В чем секрет популярности?

Надо сказать, что по сравнению с металлическими материалами изделия из пластика сегодня пользуются гораздо большим спросом. Более того, пластиковая фурнитура используется в любом строительном процессе. Это достигается за счет нескольких качеств:

1. Стойкость к коррозии, агрессивным средам, в том числе щелочной среде бетона. В отличие от металла, пластик не ржавеет и не портится.Эти качества способствуют тому, что пластиковые конструкции широко используются при оборудовании причалов, защитных сооружений на водоемах.
2. Надежность и прочность, которая у изделий из пластика больше, чем у стали. Именно надежность позволяет использовать их при строительстве. строительные конструкции различного назначения и объемов.
3. Высокая прочность на растяжение.
4. Легкость арматуры: например, по сравнению со стальным вариантом пластиковый в пять раз меньше по весу и в 11 раз меньше по диаметру.Такие показатели говорят о том, что вы сможете сэкономить на строительных работах, а также на подвозе материала на объект.
5. Низкая теплопроводность, благодаря которой холод не проникает в помещения. Неслучайно для фундамента используется все больше пластиковой арматуры: при его строительстве удается добиться высокой энергоэффективности за счет экономичных материалов.
6. Устойчивость к радиоволнам.
7. Возможности применения в различных температурных режимах: от -70 до +100 градусов.
8. Стоимость: покупка погонного метра пластиковой арматуры обойдется намного дешевле по сравнению, например, с метровым куском металлического прута.

Особенности композитной стеклопластиковой арматуры

Композитная стеклопластиковая арматура появилась на отечественном рынке не так давно и на сегодняшний день считается новой технологией. Такая пластиковая арматура также получила хорошие отзывы, так как имеет ряд преимуществ перед металлическими аналогами. Во-первых, такие конструкции легкие, поэтому на фундамент не будет слишком большой нагрузки, а значит, здание прослужит гораздо дольше.Во-вторых, благодаря высокой прочности на растяжение, такую ​​арматуру можно использовать для возведения объектов сложных конструкций конструктивных особенностей. В-третьих, композитный материал устойчив к агрессивным средам и не проводит электрический ток.

С другой стороны, композитная пластиковая арматура имеет более слабый модуль упругости по сравнению со стальными изделиями. Особенно сильно эластичность теряется при нагреве композита до 600 градусов. Но с другой стороны, именно эта характеристика говорит в пользу того, что пластиковая арматура нашла применение и для устройства фундамента, где очень важна прочность на растяжение.

Где нужны композиты?

1. В плитах перекрытий: как правило, арматура укладывается в верхнюю или нижнюю зону бетона, при этом класс бетона должен быть В25.
2. При армировании бетонных и железобетонных конструкций.
3. При возведении фундаментов с нулевым уровнем залегания.
4. В армированных конструкциях, подвергающихся воздействию агрессивных сред.
5. При ремонтных работах, связанных с повреждением бетона в результате воздействия агрессивных сред.
6. Для армирования кирпичной кладки, особенно зимой.

Где используется арматура из стекловолокна?

Сфера применения этого строительного материала обширна:

1. Для Ввиду прочности на растяжение стеклопластик целесообразно использовать именно для возведения основания под объекты. Во-первых, установка будет простой. Во-вторых, фундамент будет прочным. Пластиковая арматура для фундамента отзывы получает положительные благодаря тому, что позволяет создать монолитное основание.Его помещают непосредственно в бетонный раствор в процессе заливки, благодаря чему сцепление материалов становится прочнее. Для предотвращения образования пор и полостей на стыке специалисты используют специальное вибрационное оборудование.
2. При оборудовании ЛЭП высокого напряжения. Так как материал не токопроводящий, потери энергии будут минимальными, при этом его эксплуатация будет безопасной.
3. Фитинги пластиковые получают положительные отзывы строителей благодаря своей универсальности.Так, его можно использовать для усиления прочности проезжей части, опор, мостов.
4. Композитные материалы лежат в основе производства шпал. Из-за интенсивной вибрации, разрушающей бетон, потребовался новый материал, и армирование стекловолокном стало правильным и эффективным решением.
5. Металл не устойчив к агрессивным средам, повышенной влажности, растворителям и кислотам, поэтому срок его службы не очень велик. Стеклопластик, который используется при строительстве доков, причалов, различных заграждений на береговой линии, показывает наилучшие эксплуатационные характеристики.
6. Арматура из пластика применяется также в оборудовании шахт при креплении специальной сетки, предохраняющей стены и своды шахты от обрушения и фиксирующей их.
7. Без этого материала не обойтись при креплении утеплителя или облицовочного материала на готовую стену.

Разновидности стеклопластиковой арматуры

Сегодня пластиковая арматура все чаще используется в строительстве благодаря своим уникальным характеристикам.Кроме того, под композитной арматурой сегодня понимается целый комплекс неметаллических конструкций, значительно расширяющих сферу своего применения. Так, современные производители предлагают фитинг из стеклопластика и базальтопластика. При этом в качестве полимерных смол, связывающих волокна, могут выступать самые разные вещества, каждое из которых имеет свои особенности.

Любой строительный материал используется по определенным правилам и требованиям. Это относится и к композитной арматуре. Пластиковая арматура, характеристики которой столь разнообразны, применяется в строительстве на основании СНиП, утвержденных еще в 2003 году.Кстати, каждый вид материала контролируется заводом-изготовителем, а потому фурнитура обязательно должна соответствовать тем параметрам, которые были заявлены изначально.

Армирование фундамента: как выбрать?

Сегодня в частном домостроении все чаще используется пластиковая арматура для фундамента. Специалисты советуют при его выборе обращаться к официальным дилерам и надежным производителям, так как от качества материала будет зависеть прочность и долговечность постройки в целом.Важную роль играет качество изделия, а также плотность намотки стеклоровинга по всей длине стержня. Повороты также должны быть заполнены качественно. Материалы хорошего качества – лучший выбор при обустройстве любого фундамента – плитного, ленточного или столбчатого. Тип следует выбирать в зависимости от того, какова несущая способность грунта, а также нагрузка на здание в целом.

Усиление фундамента необходимо для того, чтобы нагрузки на основание здания в процессе эксплуатации были более равномерными.Бетон обладает прочностью на сжатие, но его структурная целостность может быть нарушена нагрузкой. Именно с помощью армирования достигается большее сцепление с бетоном, соответственно фундамент становится прочнее и надежнее. Основными требованиями при выборе арматуры должны быть следующие:

• обеспечивающие жесткое сцепление с бетоном;
• долговечность;
• гибкость;
• устойчивость к ржавчине и коррозии.

Армирование может быть рабочим, то есть снижающим напряжение и внешние нагрузки, а также распределительным, когда нагрузка равномерно распределяется на каждый стержень — это способствует сохранению правильного расположения рабочих стержней. С помощью хомутов прутья увязываются в каркас, предохраняя бетон от растрескивания. Поперечные стержни предохраняют от возникновения наклонных трещин в фундаменте, а продольные – от вертикальных.

Плитный фундамент

При возведении данного типа основания необходима арматура с ребристой поверхностью диаметром не менее 10 мм. Именно диаметр влияет на то, насколько прочной будет арматура. Пластиковую арматуру для фундамента, отзывы о которой столь хорошие, следует подбирать в зависимости от типа грунта.Например, на непористых и плотных, то есть с хорошей несущей способностью и устойчивостью к деформации толщина и диаметр могут быть небольшими. Если дом массивный, но на мягком грунте, арматура должна быть толще – около 14-16 мм. При таком варианте армирование плиты будет верхнее и нижнее, а общее количество стержней будет более 100. Вязка может производиться несколькими способами. Например, сначала в нижнем поясе могут соединяться арматурные стержни продольно и поперечно, затем к ним крепятся вертикальные стержни, затем снова поперечно и продольно. При вязании стеклопластиковой арматуры имеет смысл использовать пластиковые хомуты и стяжки. Это так называемая вязка арматуры пластиковыми хомутами.

Ленточный фундамент

Обычно ленточный фундамент больше по высоте, чем по ширине. Соответственно, из-за небольшого размера лента имеет склонность к изгибу, а потому при возведении такого фундамента можно использовать арматуру меньшего диаметра. Особенность этой базы в том, что понадобится два армирующих пояса, какой бы высоты она ни была.Процесс укладки арматуры будет следующим: стержни укладываются продольно в верхнюю и нижнюю части фундамента на расстоянии до 5 см от бетонной поверхности – они будут нести всю нагрузку в случае деформации. Армирование в несколько стержней можно использовать для мягкого или подвижного грунта, а также при возведении негабаритных домов. Идеально подходит для строительства ленточных фундаментов стеклопластиковая арматура — марок ф6 и ф7 (для домов в один этаж), марок ф8 и ф10 — для жилых домов с мансардой или двумя этажами.

Столбчатый фундамент

Хорошая пластиковая арматура (отзывы это подтверждают) и при возведении данной конструкции. При армировании столбов пригодится металлическая арматура диаметром 10 мм или стеклопластиковая ф6. В качестве вертикальных стержней лучше выбирать арматуру с ребристой поверхностью, а горизонтальные нужны только для связки стержней в единый каркас. Армирующий каркас представляет собой 2-4 стержня длиной, равной высоте столба. Например, при армировании столба высотой 2 метра и диаметром 20 см вам понадобится четыре стержня ф6.Их нужно разместить на расстоянии 10 см друг от друга, а также обвязать гладкой арматурой диаметром ф4 или ф5. Для любого типа фундамента также понадобятся фитинги для пластиковых труб.

Особенности вязки арматуры

Фундамент – важная составляющая любого здания, его качество и надежность – залог того, что он простоит долго и будет надежно служить. К армированию основания нужно подходить с умом. Рассмотрим, как вяжется пластиковая арматура для ленточного фундамента, так как именно он чаще всего используется в частном домостроении. Вязка нужна для того, чтобы сделать конструкцию арматурного каркаса однородной и более прочной. Стержни связываются в местах их пересечения. Кусок проволоки сгибается посередине, затем надевается на специальный крючок, который прикладывается к арматуре и затягивается. Более простой способ вязания предполагает использование пластиковых завязок.

При создании армирующей системы большое значение имеет пластиковая запорная арматура. Ее основная функция – способствовать более прочному и надежному креплению пластиковых стержней между собой.Наиболее популярными деталями в этом плане являются хомуты, которые имеют особенный характер и способствуют созданию в бетоне защитного слоя определенной толщины. Пластиковый зажим для арматуры создается методом литья полиэтилена под высоким давлением. Они нужны для того, чтобы надежно зафиксировать в пространстве арматурные стержни, каркасы, которые обеспечат защитный слой в бетонной или железобетонной конструкции. Зажимы можно использовать для горизонтальных и вертикальных поверхностей, а также для создания опалубки.

Как изготавливают пластиковые фитинги?

Принимая решение о строительстве дома, обратите внимание на множество мелочей и начните с возведения фундамента.Многих интересует вопрос, где купить пластиковую фурнитуру. Специалисты советуют обращаться в проверенные компании, так как от фундамента дома, его качества и надежности зависит долговечность службы самой конструкции. Оборудование для производства фурнитуры достаточно дорогое, и от его качества зависит качество материалов.

Фитинги пластиковые, производство которых осуществляется на высокотехнологичном оборудовании, могут выпускаться разных диаметров — 4-24 мм.В зависимости от типа линии будет производиться разное количество стержней, а также разное сечение. Как правило, в комплект поставки входит целый комплекс устройств – от устройства нагрева пряжи и ванны пропитки до протяжного устройства и шкафа управления. Таким образом, оборудование для пластиковой фурнитуры необходимо правильно подобрать, чтобы сделать технологический процесс эффективным.

Пластиковая арматура: отзывы покупателей

В своих отзывах строители – опытные и не очень – сходятся в одном: для устройства фундамента пластиковая арматура просто идеальна.Например, некоторые использовали комбинацию стальных и пластиковых стержней: фундаментные плиты и стены подвала делали из пластика, а полы, где нужны были более прочные материалы, строили на основе стали. Также многие отмечают удобство вязки по сравнению с металлической арматурой, которая поставляется в комплекте с одним стержнем. По прочности на разрыв и устойчивости к гниению лучше пластиковой фурнитуры тоже нет.

Но, с другой стороны, не обходится без негативных отзывов.Правда, судя по ним, эти недостатки все же с лихвой перекрываются достоинствами. Например, считается, что руки чешутся после работы со стекловолокном. Кроме того, его практически невозможно согнуть, чтобы сделать, например, уголки в виде букв Г или П. При этом сами производители акцентируют внимание на том, что стеклопластиковая арматура должна использоваться исключительно для монтажа основа.

Сталь или пластик: что выбрать

Для новичка в строительстве всегда важным вопросом является выбор материалов.Например, при проектировании фундамента важно правильно вязать арматуру. Конечно, в случае строительства бани можно использовать и простые металлические прутья, но что выбрать для добротного дома? Сегодня стоит выбор между стальными и пластиковыми конструкциями, каждая из которых имеет свои отличительные черты и недостатки. Если говорить о преимуществах, то их можно свести к следующим пунктам:

Как видите, у пластиковой версии преимуществ больше. К недостаткам стали относятся: возникновение коррозии и большой вес конструкции, в то время как пластиковая арматура сложна только в плане изгиба.Таким образом, по своим техническим характеристикам стеклопластиковая арматура ничем не уступает стальной, при этом стоит дешевле. С другой стороны, очень важно помнить об особенностях строительства того или иного дома. Например, если нужно соединить облицовочный материал и стену, то можно использовать арматуру на основе пластика. А вот при оборудовании бетонных полов армированием лучше использовать металлические конструкции, так как из-за большого веса они не будут всплывать при заливке бетона.Таким образом, при выборе конструкций для армирования следует учитывать сразу несколько факторов, а значит, лучше воспользоваться профессиональной помощью специалистов.

Технический прогресс неумолимо вторгается во всевозможные сферы современной жизни. Не обошла его стороной и область строительных материалов… С каждым годом рынок пополняется все новыми и новыми разработками, позволяющими облегчить и упростить процесс строительства.Именно благодаря новым технологиям сегодня можно закладывать основу из стеклопластиковой арматуры в основание малоэтажных домов. Этот тип каркаса здания, появившись на рынке не так давно, уже успел значительно потеснить привычные и популярные изделия из железа и стали. Каковы основные преимущества стеклопластика? Какова сфера его применения?

Сравнительная характеристика материалов

В самом названии этого материала заключены его основные характеристики. Изготавливается из пластиковых или стеклянных нитей, прочно спаянных между собой в однородные стержни с гладкой или рифленой структурой поверхности и круглым поперечным сечением. Гофрированная структура способствует лучшему сцеплению с бетоном и получается путем обертывания гладких стержней стекловолокном.

Изделия с рифленой поверхностью испытывают на себе основную тяжесть возводимой конструкции, а гладкие служат для соединения отдельных частей каркаса. В отличие от обычных металлических изделий, материалы нового поколения обладают рядом особенностей, благодаря которым стеклопластиковая арматура для ленточного фундамента прочно удерживает пальму первенства на рынке строительных материалов.

К основным отличиям стеклопластика от металла относятся:

Определение расходуемого количества материала

На расчет стеклопластиковой арматуры для фундамента здания в первую очередь влияет тип конструкции и ее размеры. Для малоэтажных домов рекомендуется использовать ребристую арматуру диаметром не более десяти миллиметров. При расчете необходимо учитывать, что основой ленточного фундамента является двухъярусный каркас, а шаг ячеек не должен превышать пятидесяти сантиметров.Его размеры влияют на общее количество стыков в конструкции. Расход материала также зависит от наличия в здании несущих капитальных стен, так как каждая из них требует заливки основания двухъярусным каркасом.

В случаях, когда планируется заливка фундамента своими руками, без привлечения профессионалов, очень важно произвести правильный расчет количества строительного материала. Его можно изготовить по приведенному ниже алгоритму.

Расчет размеров продольной рамы

1. В первую очередь необходимо определить периметр строения, исходя из его габаритов, затем к полученному значению прибавить предусмотренный проектом общий размер капитальных стен. Если в качестве примера взять здание длиной четыре метра и шириной пять метров, и имеющее при этом одну несущую стену длиной четыре метра, то результат расчетов будет следующим: 4*2+5*2 + 4 = 22 метра.
2. Учитывая необходимость применения двухъярусного каркаса, состоящего из четырех параллельных стержней, то есть по два в каждом ярусе, необходимо увеличить в четыре раза полученную общую длину арматуры.Результат будет таким: 22*4=88 метров.
3. Так как стеклопластик сварке не подлежит, а части каркаса укладываются внахлест, необходимо предусмотреть по одному дополнительному метру на каждый угол здания. Для этого нужно количество наружных и капитальных стен здания умножить на единицу, а затем на количество стержней, то есть на четыре. В принятом примере расчет будет выглядеть так: (4+1)*1*4=20 метров.
4. Сумма значений общей длины стен и дополнительных объемов для присоединения даст искомое значение: 88+20=108 метров.

Однако на этом расчеты не заканчиваются. Далее необходимо рассчитать количество строительного материала, необходимого для соединения прутьев каркаса в единую конструкцию. Для этих целей вполне подойдут гладкие стержни с диаметром поперечного сечения около 8 миллиметров. Они значительно дешевле ребристых и отлично справляются с соединительными функциями.

Расчет размеров поперечных соединений

1. Поскольку технология заливки фундамента требует, чтобы шаг между соединительными кольцами не превышал полуметра, необходимо определить необходимое количество ячеек.Для этого разделите общий размер основы на пятьдесят сантиметров. В данном примере результат будет таким: 88:0,5=44 ячейки. Это означает, что необходимо будет установить 44 соединительных кольца.
2. Для расчета расхода стройматериалов на одну обвязку необходимо определить ее периметр, исходя из стандартных параметров 50 на 25 сантиметров. Периметр будет равен: 0,5*2+0,25*2=1,5 метра.
3. Количество материала, необходимого для соединительных колец, можно рассчитать, умножив периметр на количество колец.Искомое значение будет таким: 1,5*44=66 метров.
4. Учитывая, что при монтажных работах в результате резки часто возникают различные отходы, к необходимому количеству целесообразно добавлять определенный процент запаса, от пяти до десяти единиц. В результате вы получите искомое значение порядка семидесяти метров.

Расчет количества креплений

Последний шаг – определить количество пластиковых креплений для соединения поперечных колец и стержней продольной арматуры.Для этого количество соединительных колец необходимо умножить на количество точек соединения. Получается: 44*4=176 креплений.

Всего для усиления ленточного фундамента стеклопластиковой арматурой здания из взятого выше примера потребуется закупить:

• 108 метров гофрированной арматуры диаметром 10 миллиметров;
• 70 метров гладкой арматуры диаметром 8 миллиметров;
• 176 пластиковых креплений для соединения рамы.

Несмотря на некоторую кажущуюся громоздкость вышеприведенного расчета, любой неспециалист вполне способен выполнить его самостоятельно.

Процедура установки фундамента

Несмотря на различия в характеристиках и особенностях использования стали и стеклопластика, инструкция по монтажу фундамента остается идентичной. Этапы работы носят общий характер и не меняются в зависимости от вида используемого материала.

1. В первую очередь необходимо соорудить деревянную опалубку, соответствующую размерам проекта здания.
2. После подготовки основания под будущий фундамент необходимо собрать каркас из стеклопластиковой арматуры. Для этого стержни необходимо надежно соединить между собой с помощью проволочных или пластиковых хомутов, соблюдая требуемый стандартами шаг ячеек. Учитывая, что, в отличие от стальных изделий, стеклопластиковая арматура не может быть статично закреплена сваркой, связке стержней необходимо уделить особое внимание, от прочности каркаса зависит подверженность фундамента смещению.Так как стержни из стеклопластика практически не гнутся, в местах стыков стен будущего здания можно использовать специальные уголки из того же полимера.
3. После завершения сборки каркаса опалубку заливают бетоном. Рассчитать объем раствора достаточно просто. Периметр основания необходимо умножить на его высоту и ширину. После заливки дальнейшее продолжение работ возможно только после окончательного затвердевания бетона, что произойдет не ранее, чем через две-три недели.

Использование в строительстве изделий из материалов нового поколения, к которым смело можно отнести стеклопластик, благодаря своей легкости, прочности, надежности и долговечности позволяет значительно удешевить работы при повышении их качества.

Опытные строители знают, что прочность основания под стены дома напрямую зависит от правильно подобранной схемы армирующего каркаса для создания ленточного фундамента, и правильного монтажа.В этой структуре четко распределены все, так сказать, «обязанности» составляющих ее элементов. Так, арматура принимает на себя деформирующие линейные напряжения, возникающие не только от тяжести стен, но и от перепадов температуры, а бетонная часть конструкции препятствует ее сжатию. Таким образом, в сочетании эти материалы создают надежную опору для стен.

Завязывание арматуры под ленточный фундамент – оптимальный вариант крепления металлического «хребта» железобетонной конструкции. Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «уравновеситься» при твердении и наборе бетоном своей марочной прочности, принимая оптимальное положение под действием возникающих нагрузок. Если сделать каркас фундамента жестким, то есть закрепить арматуру сваркой, то даже при незначительной усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, так как при застывании раствора оптимального смещения деталей каркаса не произошло и в, казалось бы, прочной монолитной плите остаются значительные внутренние напряжения.

В последнее время на рынке строительных материалов появляется все больше новинок, разобраться с которыми непрофессионалу не под силу. Одной из таких новых технологий является использование армирования стекловолокном. Производители позиционируют свой продукт как арматуру, имеющую массу преимуществ перед обычными стальными прутьями, но так ли это на самом деле?

Композитные материалы — это целая группа арматурных стержней, различающихся по типу сырья. Композит получил свое название из-за того, что в его состав входит несколько элементов.Первый – это волокна из разных видов сырья, второй – термореактивный или термопластичный полимер (смола). После затвердевания связующего получают прочные стержни.

В зависимости от происхождения волокон различают несколько видов армирования:

• стекловолокно;
базальтовый композит
• ;
углеродный композит
• ;
• арамидный композит;
• комбинированный, состоящий в основном из одного вида волокна, но имеющий по всей длине включения другого вида.

Самое распространенное применение стеклопластиковой арматуры, о ней пойдет речь далее. Структура стеклопластиковой арматуры аналогична структуре дерева. Точно так же вдоль стержня располагаются волокна, которые благодаря связующему образуют единое целое.

Преимущества применения

Армирование таким материалом имеет следующие преимущества:

• Возможность сматывания материала в рулоны значительно облегчает его транспортировку и удешевляет самостоятельное строительство – арматуру можно доставить собственным автотранспортом.
• Небольшой вес изделий облегчает работу своими руками. Нет необходимости применять большое количество рабочей силы и грузоподъемного оборудования. Для сравнения, плотность стали составляет 7850 кг на кубический метр, а кубический метр композитного материала имеет массу 1900 кг. Отсюда можно рассчитать, что масса стеклопластиковой арматуры в 4,13 раза меньше массы стальной.
• Устойчив к коррозии. Самая главная проблема стальных стержней — они подвержены ржавчине.Стеклопластик не боится воды и различных агрессивных сред. Армирование композитным материалом хорошо подходит для бетонов с добавлением различных модификаторов (антифризов и т.п.).
• Также к достоинствам можно отнести то, что стекловолокно плохо проводит тепло и не проводит электрический ток. Бетонные конструкции не обеспечивают необходимой теплоизоляции здания, поэтому для них всегда предусмотрен слой утеплителя, препятствующий потерям тепла.В связи с этим низкая теплопроводность композита не играет существенной роли. Непроводимость электричества имеет ряд преимуществ. Но иногда в железобетонных конструкциях предусматривают выпуск стержней для устройства заземления или молниезащиты. При использовании стеклопластиковой арматуры такие меры невозможны.

Недостатки и мифы

Материал достаточно новый, поэтому до конца не изучен. Использование стержней данного типа в массовом строительстве делает невозможным нормативную базу для расчета.Для стеклопластика есть только ГОСТ 31938-2012. Это недавно появившийся и единственный нормативный документ. ГОСТ дает технические требования к материалу, но не дает рекомендаций по конструкции, производители приводят лишь примерные значения соответствующих стальных стержней.

Композитная арматура имеет следующие недостатки:

• Невозможность сгибания: материал сгибается только в заводских условиях по заранее предоставленным схемам;
• Невозможность использования сварки.Обычно на больших рамах применяется сварка; в частном домостроении часто вяжут арматуру.
• Нестабильность при высокой температуре. Сталь начинает терять свои свойства при нагреве до 600 градусов Цельсия. В случае композита потеря несущей способности наступает намного раньше. Это означает, что при пожаре бетонные перекрытия и балки разрушатся быстрее.

Помимо недостатков, есть и сомнительные моменты, о которых стоит знать.

Характеристики конструкции

Расчет железобетонных элементов проводится по СП «Бетонные и железобетонные конструкции» по 2 группам предельных состояний (ГПС).

• 1 GPS — расчет несущей способности. Проверяется, может ли элемент выдержать приложенную к нему нагрузку. Расчет ведется с учетом прочности материала.
• 2 GPS — расчет жесткости. Здесь учитываются деформации и величины раскрытия трещин. железобетонные конструкции. Расчет ведется с учетом модуля упругости материала.

В железобетонном элементе сжимающая нагрузка воспринимается бетоном, а функция арматуры заключается в предотвращении разрушения вследствие деформаций. Производители композитов заявляют о высоких прочностных характеристиках (Rs), но умалчивают о модуле упругости (Es). Именно эта величина определяет деформируемость конструкции.

Деформируемость можно рассчитать, разделив прочность на модуль упругости. Для стальной арматуры А400 Rs = 360 МПа, Es = 200000 МПа, отсюда получаем деформируемость равную 0,0018 или 0,18 %. Для стеклопластиковой арматуры Rs = 1000 МПа, Es = 50 000 МПа. Деформируемость 0.02 или 2%. Те. на 1 метр конструкции возможно растяжение композитной арматуры до 2 см против 0,18 см у стальной, представьте какие трещины будут образовываться в конструкции. Армирование предназначено для предотвращения растрескивания и растяжения. Композит справляется с этой функцией в 10 раз хуже стали.

Это качество особенно важно при армировании плит перекрытий и различных балок. Здесь деформации очень большие, поэтому армирование таких элементов композитом невозможно.

При применении в конструкциях с предварительным напряжением его потеря во времени для стали составляет 20-30% (насколько теряется жесткость конструкции). Для стеклопластиковой арматуры это значение может достигать 80-90% через 5-10 лет, так как это органический материал. То есть весь смысл предварительного напряжения теряется.

Обратите внимание, что ни один производитель предварительно напряженного бетона (плиты, балки) не использует композитную арматуру. На нее нет нормативных документов (СП, СНиП), поэтому невозможно рассчитать, как она себя поведет.

Исходя из этого, заверения производителей о высокой прочности материала верны, но не только прочность влияет на нормальную работу конструкции. По деформируемости стеклопластик значительно уступает стали.

Уменьшенный вес конструкции

Небольшая масса материала значительно снижает трудоемкость, однако стержни не могут обеспечить существенного снижения веса всей конструкции, что достигается за счет снижения нагрузок на фундамент.

Для обоснования приведены числовые значения:

1. Нагрузка на фундамент из плиты 6 м на 1,5 м и толщиной 0,2 м из железобетона равна сумме массы бетона и арматуры. Процент армирования принимается равным 3%. Объем бетона = 6 * 1,5 * 0,3 = 2,7 м³. Умножая этот объем на процент армирования, получаем объем стали = 2,7*0,03=0,081 м³. Масса бетона = 2,7м³ * 2000 кг/м³ = 5400 кг.Вес стали = 0,081 м³ * 7850 кг/м3 = 636 кг. Общий вес плиты = 6036 кг.
2. Для этой же плиты предусмотрено армирование стекловолокном. Объем бетона и арматуры не меняется, масса бетона тоже не меняется. Вес арматуры = 0,081 м³ * 1900 кг/м³ = 154 кг. Масса плиты 5400 кг + 154 кг = 5554 кг.

Из приведенных расчетов видно, что общая масса элемента отличается менее чем на 500 кг.При весе плиты более 5000 кг это не очень большая величина. Поэтому применение стеклопластиковой арматуры для снижения нагрузки на фундамент экономически нецелесообразно, так как композит дороже.

Долговечность

Можно поверить на слово производителям композитной арматуры, что срок службы композитной арматуры составляет 80 лет. Но два факта заставляют усомниться в их словах:

• Сталь используется человеком уже много лет, информации о ней много, можно достаточно точно определить срок ее службы в определенных условиях. Композитные стержни — новый материал. Нет сведений о его эксплуатации в течение длительного периода, а именно сертифицированных 80 лет.
• Композитные стержни представляют собой органический материал. Со временем в любом органическом веществе происходит разрыв полимерных связей, так называемый процесс «старения» органики, это приводит к потере свойств материала, иногда к разрушению (например, резина становится твердой и через определенное время начинает трескаться). ).

Возможные области применения

В предыдущем абзаце все окрашено в черный цвет.Но при чтении не забывайте о достоинствах материала. Благодаря своим физическим свойствам этот тип арматуры подойдет для:

• Кладочная арматура. В кладочные растворы часто добавляют антифриз и другие агрессивные добавки, плохо влияющие на стальные изделия. Такие модификаторы не страшны для стекловолокна.
• Армирование ленточного фундамента. Закладка арматуры в ленточный фундамент часто носит конструктивный характер (без расчета), поэтому может подойти легкая и устойчивая к химическим воздействиям стеклопластиковая арматура, но применять ее следует осторожно, особенно для массивных зданий и фундаментов на проблемных грунты (высокий уровень грунтовых вод, пучинистый, просадочный грунт и др. ).
• Усиление дорожного полотна. Арматура не разрушается при контакте с землей.

Помните, что нормативной документации на композитную арматуру (СП, СНиП) не существует, поэтому ни один проектировщик не сможет правильно рассчитать конструкцию с такой арматурой. Об использовании этого клапана в плитных фундаментах и ​​ростверках не может быть и речи, потому что растягивающие нагрузки могут быть большими.

Армирование ленточного фундамента

Ленточный фундамент в зависимости от сечения может быть двух видов:

В тавровой конструкции ленточного фундамента стена работает только на сжатие, а арматура закладывается в нее без расчета.В этом случае подошва воспринимает изгиб и рассчитывается. Стеклопластик можно размещать в стене, но с осторожностью в подошве. Он подходит только для легких грузов.

Составные стержни можно использовать при прямоугольном сечении ленточного фундамента. Это связано с тем, что данная конструкция в основном работает на сжатие. Рабочая горизонтальная арматура (диаметр и количество стержней) определяется из процентного содержания арматуры, равного, как было указано ранее, 2-3%. Хомуты для малогабаритных зданий выбирают исходя из требований к конструкции в документе «Армирование монолитных элементов железобетонных зданий…Руководство по проектированию», здесь также приведены минимальные диаметры рабочей арматуры. В данном документе представлены требования к стальным стержням, стандартов на композит нет, поэтому разработчик может применять его на свой страх и риск.

На основании вышеизложенного можно сделать вывод, что стеклопластиковая арматура является еще не до конца изученным материалом. Его использование сегодня возможно только для конструктивной арматуры, но для рабочей арматуры этот материал использовать не следует. Композит не особо подходит для армирования балок, перекрытий и ростверков, т.е.е. там, где есть большие изгибы и крутящие моменты.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форму ниже подробное описание работ, которые необходимо выполнить и вы получите предложения с ценами от строительных бригад и фирм. Вы можете посмотреть отзывы о каждом из них и фото с примерами работы. Это БЕСПЛАТНО и ни к чему не обязывает.

Расчет армирования таврового фундамента. Технологическая схема армирования и расчет арматуры для ленточных фундаментов

Для правильного армирования фундамента частного дома необходим расчет арматуры, ее грамотная укладка и вязка.Неправильный расчет приведет к повреждению фундамента или ненужным затратам. Обсудим армирование фундаментов различных конструкций и принцип расчета стальной арматуры, сопровождая схемами и сводными таблицами.

Армирование фундамента требует изучения конструкции каркаса из арматуры, подбора и расчета сечения, длины и массы профильного проката. Недостаточное армирование приводит к снижению прочности и возможному нарушению целостности здания, а его избыток – к неоправданно большим затратам на этом этапе.

Что нужно знать о фитингах

При армировании бетонного основания применяют два вида строительной арматуры:

• класс А-I — гладкие;
• класс А-III — ребристый.

Гладкая арматура используется в ненапряженных местах. Он только формирует рамку. Ребристая арматура за счет развитой поверхности обеспечивает лучшее сцепление с бетоном. Такие стержни используются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах одного фундамента.

Диаметр бруска зависит от типа грунта и массы конструкции.

Таблица №1. Минимальные стандартные диаметры арматуры

Расположение и условия эксплуатации		Минимальный размер	нормативный документ
Арматура продольная длиной не более 3 м		Ø 10 мм
Продольная арматура длиной более 3 м		Ø 12 мм	Приложение №. 1 к руководству по проектированию «Армирование элементов монолитных железобетонных зданий», М. 2007
Конструкционная арматура в балках и плитах высотой более 700 мм		Площадь поперечного сечения не менее 0,1% площади поперечного сечения бетона
Поперечная арматура (хомуты) в вязаных каркасах из внецентренно сжатых элементов		Не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм
Поперечная арматура (хомуты) в вязаных каркасах изгибающихся элементов		Ø 6 мм	«Бетонные и железобетонные конструкции без напрягаемой арматуры» СП 52-101-2003
Поперечная арматура (хомуты) в вязаных каркасах изгибаемых элементов по высоте	меньше 0.8 м	Ø 6 мм	«Методические указания по проектированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)», М. , Стройиздат, 1978
	более 0,8 м	Ø 8 мм

Если предполагается возведение деревянного одноэтажного дома на плотном грунте, можно взять табличные значения диаметров арматуры. Если дом массивный, а грунт пучинистый, диаметры продольной арматуры принимают в пределах 12-16 мм, в исключительных случаях — до 20 мм.

В расчетах потребуются сведения об армировании из ГОСТ-2590-2006.

Стол № 2

Расход арматуры для различных типов фундаментов

Фундаменты разной конструкции различаются по площади, на которую распределяется нагрузка от конструкции. Для каждого типа расчет количества арматуры осуществляется согласно его требованиям. Для корректного сравнения расчет всех фундаментов проведем для следующих типоразмеров дома:

• ширина — 6 м;
• длина — 8 м;
• длина несущих стен 14м.

Расчет армирования плитного фундамента

Это самый материалоемкий тип фундамента. В бетоне предусмотрено два уровня армирующих решеток, расположенных на 50 мм ниже верхней и выше нижней границы плиты.Шаг укладки зависит от воспринимаемых нагрузок. Для домов из камня/кирпича ячейка каркаса обычно составляет 200х200 мм. В местах пересечения арматуры верхний и нижний уровни каркаса соединяются вертикально расположенными стержнями.

Армирующий каркас плитного фундамента

Рассчитаем арматуру для нашего эталонного дома (см. выше).

1. Горизонтальная арматура, Ø 14 мм, волнистая.

• 8000 мм / 200 мм + 1 = 41 шт.длина 6 м.
• 6000 мм / 200 мм + 1 = 31 шт. длина 8 м.
• Итого: (41 шт. х 6 м + 31 шт. х 8 м) х 2 = 988 м — для обоих уровней.
• Вес 1 пог. стержня Ø 14 мм — 1,21 кг.
• Общий вес 1195,5 кг.

2. Вертикальная арматура, Ø 8 мм, гладкая. Для плиты толщиной 200 мм длина стержня будет 100 мм.

• Количество пересечений горизонтальной арматуры: 31 х 41 = 1271 шт.
• Общая длина: 0.1 м х 1271 шт. = 127,1 м.
• Вес: 127,1 м x 0,395 кг/м = 50,2 кг.

3. В качестве вязальной проволоки обычно используется термообработанная проволока Ø 1,2-1,4 мм. Так как место одного стыка, как правило, перевязывают два раза — сначала при укладке горизонтальных стержней, затем вертикальных, общее количество проволоки увеличивается вдвое. Для одного соединения требуется примерно 0,3 м тонкого провода.

• 1271 шт. х 2 х 0,3 м = 762,6 м.
• Удельный вес проволоки Ø 1,4 мм — 12,078 г/м.
• Вес проволоки: (762,6 м х 12,078 г/м)/1000 = 9,21 кг.

Так как тонкий провод может порваться/потеряться, приобретать его нужно с запасом.

Общее количество материалов для армирования плитного каркаса приведено в таблице №3.

Стол № 3

Расчет армирования ленточного фундамента

Ленточные фундаменты представляют собой железобетонные балки, расположенные под всеми несущими стенами. Он содержит прямые участки, углы и тройники.Расчет ведется для прямых участков с небольшим запасом на усиление углов. Принимаем ширину ленты — 400 мм, глубину — 700 мм.

Схематическое изображение прямого участка ленточного фундамента

Примыкание несущей внутренней и наружной стен

Внешний или внутренний угол наружных стен

Армирование ленточных фундаментов также двухуровневое. Для продольных сечений применяют брус класса А-III, а для вертикальных и поперечных (хомутов) — брусок класса А-I.Сечение арматуры принимают для ленточных фундаментов несколько меньше, чем для плитных, при тех же условиях строительства.

Рассчитаем арматуру для выбранного в качестве примера эталонного здания (см. выше).

1. Горизонтальная продольная арматура, Ø 12 мм, рифленая. Для ширины ленты 400 мм достаточно уложить по два стержня в каждом из двух уровней. Для более широкой ленты следует уложить 3 стержня.

• Длина всех ремней: (8 м + 6 м) x 2 + 14 м = 42 м.
• Общая длина арматуры: 42 м х 4 = 168 м.
• Вес арматуры: 168 м x 0,888 кг = 149,2 кг.
• С учетом усиления уголков масса стержней составит 160 кг.

2. Вертикальная арматура Ø 8 мм, гладкая. При глубине ленты 700 мм длина стержня составляет 600 мм. Расстояние между вертикальными стержнями по длине ленты принимается равным 500 мм.

• Общая длина стержней: 85 шт.х 0,6 м = 51 м.
• Вес стержня: 51 м x 0,395 кг/м = 20,1 кг.

3. Горизонтальная поперечная (хомутная) арматура Ø 6 мм, гладкая. Для ленты шириной 400 мм длина прутка составляет 300 мм. Расстояние между поперечными стержнями по длине ленты принимается равным 500 мм.

• Количество стержней: 42 м / 0,5 + 1 = 85 шт.
• Общая длина стержней: 85 шт. х 0,3 м = 25,5 м.
• Вес стержня: 25,5 м x 0,222 кг/м = 5,7 кг.

4.Вязальная проволока. Расчет при обвязке каждого соединения одной проволокой Ø 1,4 мм:

• Количество узлов: 85 х 4 = 340 шт.
• Общая длина: 340 шт. x 0,3 м = 102 м.
• Общий вес: (102 м х 12,078 г/м) / 1000 = 1,23 кг.
• При вязании узлов в два раза вес проволоки составит 2,5 кг.

Общее количество материалов для армирования ленточного каркаса указано в таблице № 4.

Стол № 4

Расход металлических элементов для столбчатого фундамента

Такой фундамент представлен опорами, нижняя часть которых расположена ниже зоны промерзания, и опирающимся на них ленточным фундаментом.При глубине промерзания 1,5 м высота столбов равна 1300 мм (см. рис.), то есть их основание находится на 1700 мм ниже уровня почвы.

Устройство арматуры в столбчатом фундаменте, вид сбоку: 1 — песчаная подушка; 2 — арматура Ø 12 мм; 3 — арматура сваи

Столбы устанавливаются по углам здания и вдоль ленты через каждые 2-2,5 м.

Рассчитаем количество стержней для конфигурации дома, взятой в качестве примера (см. выше).Для этого нужно рассчитать количество арматуры для столбов и сложить с результатом расчета для ленточного фундамента.

В столбах нагружены только вертикальные стержни, горизонтальные используются для формирования каркаса. Столб диаметром 200 мм укреплен четырьмя вертикальными стержнями арматуры. Количество опор: 42 м / 2 м = 21 шт.

1. Вертикальная арматура Ø 12 мм, рифленая.

• Общая длина арматуры: 21 шт.х 4 шт. х 1,3 м = 109,28 м.
• Вес арматуры: 109,29 м x 0,888 кг = 97,0 кг.

2. Горизонтальная арматура Ø 6 мм, гладкая. Для перевязки горизонтальные хомуты следует располагать на расстоянии не более 0,5 м. Для глубины 1,3 м достаточно трех уровней перевязки. Вертикальные секции располагаются на расстоянии 100 мм друг от друга. Длина каждого горизонтального сегмента 130 мм.

• Общая длина турников: 21 шт. х 3 шт. х 4 шт. х 0,13 м = 32.76 м.
• Вес стержня: 32,76 м x 0,222 кг/м = 7,3 кг.

3. Вязальная проволока. Каждый столб имеет три уровня горизонтальных стержней, которые связывают четыре вертикальных.

• Длина вязальной проволоки на полюс: 3 шт. х 4 шт. х 0,3 м = 3,6 м.
• Длина провода для всех полюсов: 3,6 м x 21 шт. = 75,6 м.
• Общий вес: (75,6 м х 12,078 г/м) / 1000 = 0,9 кг.

Общее количество материалов для армирования столбчатого фундамента с учетом ленточного каркаса приведено в таблице №5.

Стол № 5

Методы и приемы соединения арматуры

Для соединения скрещенных стержней применяют сварку и проволочную вязку. Для фундаментов сварка не лучший метод установки, так как она ослабляет конструкцию из-за разрушения конструкции и риска коррозии. Поэтому, как правило, усиленный каркас «вязанный».

Это можно сделать вручную с помощью плоскогубцев или крючков, а также с помощью специального пистолета. С помощью плоскогубцев вяжется неотожженная проволока большого диаметра.

Приемы ручного вязания арматуры плоскогубцами: 1 — вязание проволокой в ​​жгутах без подтягивания; 2 — вязка угловых узлов; 3 — двухрядный узел; 4 — поперечный узел; 5 — мертвый узел; 6 — крепление тяг с соединительным элементом; 7 — стержни; 8 — соединительный элемент; 9 — вид спереди; 10 — вид сзади

Для тонкой отожженной проволоки удобнее использовать крючки: простые или винтовые.

Видео: Наглядный урок по вязанию арматуры самодельным крючком

Вязальный пистолет

Для больших объемов работ используется вязальный пистолет.При этом скорость вязки гораздо выше традиционных способов, но появляется зависимость от источника питания. Кроме того, именно для фундаментов пистолет нельзя использовать везде — некоторые участки для него труднодоступны.

Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Производится с учетом СНиП 52 — 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.

Расчет армирования плитного фундамента

Плитный фундамент применяется для строительства коттеджей и загородного жилья, а также других зданий без цокольного этажа. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях.Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.

Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.

Сначала определяются с типом арматурного стержня. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и непучинистых грунтах с очень малой вероятностью горизонтального сдвига, можно допускать применение ребристого арматурного стержня диаметром 10 мм и выше, имеющего класс АИ. Если грунт достаточно слабый, пучинистый или здание запроектировано на склоне, арматуру необходимо брать толщиной не менее 14 мм. Вертикальных связей между нижним и верхним рядом сетки будет достаточно, чтобы использовать гладкий стержень A-I 6 мм.

Усиленный фундамент

Очень важен и материал будущих стен здания. Ведь нагрузка на фундамент имеет значительные отличия у каркасных, а также деревянных домов и построек из кирпича или газобетонных блоков.Как правило, для легких конструкций можно использовать арматурный стержень диаметром 10-12 мм, а для стен из кирпича или блоков — не менее 14-16 мм.

Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Места пересечения перпендикулярных прутьев связывают между собой мягкой проволокой с помощью такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем конструкции очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен автоматически связывать стержни вместе на очень высокой скорости.

Пример реального расчета

Предположим, что нам необходимо рассчитать арматуру для фундамента частного дома из легких газобетонных блоков. Планируется установка на плитный фундамент, который имеет толщину 40 см.Данные геологоразведки свидетельствуют о том, что грунт под фундаментом суглинистый, средней пучинистости. Размеры дома — 9х6 м:

Арматурная рама

• так как мы задумали достаточно большую толщину фундамента, то нам нужно будет залить в него две горизонтальные сетки. Блочная конструкция на среднесуглинистых грунтах требует диаметра 16 мм и оребрения для горизонтальных стержней, а вертикальные стержни могут быть гладкими толщиной 6 мм;
• для расчета необходимого количества продольной арматуры возьмите длину самой длинной стороны стены фундамента и разделите ее на шаг решетки. В нашем примере: 9/0,2=45 толстых арматурных стержней, которые имеют стандартную длину 6 метров. Рассчитываем общее количество стержней, которое равно: 45х6=270 м;

Варианты усиления фундамента

• таким же образом находим количество стержней арматуры для поперечных связок: 6/0,2=30 штук; 30х9=270 м;
• умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
• вертикальных связок имеют длину, равную всей высоте фундамента, то есть 40 см.Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
• получается, что для возведения необходимого фундамента вам потребуется: 1080 м бруса А-III D16; 540 м штанги A-I D6.

Применение арматуры при возведении фундамента

Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. По этому документу 1 погонный метр. Арматура D16 весит 1,58 кг, а D6 весит 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58=1706,4 кг; 540х0,222 = 119,9 кг.

Для строительства арматуры также необходима вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0.4 = 1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.

Пример усиления фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента.Расчет здесь особо не отличается от предыдущего, который был сделан для плитного типа фундамента. Поэтому толщина бруса может быть 12-16 мм при продольном креплении, и 6-10 мм при поперечном и вертикальном креплении. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем значительно больше.

Для примера рассчитаем фундамент ленточного типа применительно к деревянному дому.Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Супесчаный пучинистый грунт:

• в случае ленточного фундамента обязательно устройство двух армирующих сеток. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучении грунта;
• оптимальным видится шаг сетки 20 см. Поэтому для правильного обустройства ленты такого фундамента 0.4/0,2 = необходимо 2 продольных стержня в обоих слоях арматуры;
• для деревянного дома, диаметр арматурного прута 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2=96 м бруса. На короткие стороны требуется 2х6х2х2 = 48 м;

Армирование ленточного фундамента

• для перекладин берём пруток 10 мм. Шаг ее укладки составляет 50 см.

Периметр здания: (6 + 12) х 2 = 36 м.Делим на шаг: 36/0,5=72 арматурных поперечных стержня. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м;

• для вертикальных анкеров, также подходит стержень D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножьте количество поперечных стержней на количество продольных: 72х4 = 288 шт.При высоте 1 м общая длина составит 288 м;
• , то есть для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.

Полезный совет! По тому же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п. м. брусок Д16 имеет вес 0,888 кг; Д6 — 0,617 кг. Отсюда общая масса: 144х0,8=126.7 кг; 316,2х0,62 = 193,5 кг.

Примеры расчета арматуры для фундамента помогут сориентироваться в потребности материалов в любом случае. Для этого нужно просто подставить свои данные в формулы.

Расчет арматуры для фундамента: как правильно сделать

Мероприятиям по строительству любого здания предшествуют проектные работы, в процессе которых определяются тип фундаментного основания и необходимое количество материалов для его возведения.Важной частью фундамента является арматурный каркас. Повышает прочность основания, гасит растягивающие и изгибающие усилия, предотвращает растрескивание. Для выполнения работ необходимо понимать, сколько арматуры необходимо для армирования ленточного фундамента, а также для столбчатого и плитного основания. Разберемся с особенностями расчетов.

Готовимся к расчету количества арматуры на фундамент – важные моменты

При планировании строительства частного дома следует уделить особое внимание конструкции армирующей решетки, воспринимающей значительные нагрузки на фундамент.Квалифицированный расчет электросети и использование оптимального сечения арматуры позволяют обеспечить необходимый запас прочности основания фундамента, а также длительный срок его службы.

• с помощью программных средств и онлайн-калькуляторов, рассчитывающих арматуру после ввода рабочих параметров;
• выполнение расчетов вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрах решетки.

Основание фундамента, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность грунта.

Строительство зданий осуществляется на различных типах фундаментов :

Перед началом расчетов следует разобраться в конструкции несущего каркаса, который состоит из следующих элементов:

• вертикальные и поперечные стержни, между которыми выдерживается равный интервал;
• проволока вязальная, соединяющая продольно расположенные перемычки и вертикальные стержни;
Муфты
• , обеспечивающие прочное соединение и удлинение арматурных стержней.

Для каждого типа основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристики почвы;
• размеры здания;
• конструктивные особенности строения;
• действующих нагрузок.

Арматура применяется с ребристой поверхностью, которая отличается :

• размер сечения;
класс
• ;
• уровень воспринимаемых нагрузок;
• расположение в электросетях;
Стоимость
• .

Для различных фундаментов на основании расчетов определяются следующие сведения :

• количество арматуры для фундамента;
• Ассортимент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• способы крепления стальных стержней в несущей конструкции;
технология сборки решетки поддержки
• ;
• шаг обвязки усиливающих элементов.

Важно правильно выполнить расчет. В этом случае арматура для фундамента обеспечит необходимый запас прочности. Рассмотрим, какие исходные данные нужны для расчетов, а также изучим методику выполнения расчетов для различных типов фундаментов.

Расчет количества арматуры для ленточных фундаментов

Основание ленточного типа обеспечивает повышенную устойчивость зданий на различных грунтах.Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Армирование стальной арматурой повышает прочностные характеристики бетонного основания и положительно сказывается на его долговечности. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов :

• длина и ширина основания фундамента;
• отрезок железобетонной ленты;
• зазоров между элементами каркаса;
• общее количество привязных ремней;
• размер ячеек электросети.

Рассмотрим порядок расчетов :

1. Рассчитать общую длину контура ленты.
2. Рассчитать количество элементов в ремнях.
3. Определить метраж турников.
4. Рассчитать потребность в вертикальных перекладинах.
5. Рассчитать длину поперечин.
6. Сложите полученные кадры.

Зная общее количество стыковых секций, можно рассчитать потребность в вязальной проволоке.

Расчет количества арматуры для плитного фундамента

Фундамент плитной конструкции применяется для строительства жилых домов на пучинистых грунтах. Для обеспечения прочностных характеристик применяют арматурные стержни диаметром 10–12 мм. При повышенной массе построек диаметр стержней следует увеличить до 1,4–1,6 см.

• пространственная рама из арматуры выполнена двухуровневой;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
Обвязка
• выполняется отожженной проволокой в ​​каждой точке соединения.

Для определения потребности в армировании выполните следующие действия :

1. Определите количество горизонтальных стержней на каждом ярусе.
2. Рассчитать общий метраж арматуры, образующей ячейки.
3. Добавьте общую длину вертикальных опор, соединяющих ярусы.

Складывая полученные значения, получаем общую потребность в арматуре. Зная количество стыков, легко определить необходимый объем стальной проволоки.

Как рассчитать арматуру на фундаменте столбчатой ​​конструкции

Столбчатое основание широко используется для возведения различных зданий. Он состоит из железобетонных опор квадратного и круглого сечения, установленных в углах здания, а также в местах пересечения капитальных стен и внутренних перегородок. Для увеличения прочности опорных элементов применяют ребристые стержни сечением 1–1,2 см.

• каркас опорного элемента квадратного профиля формируется из 4 стержней;
• решетка железобетонной опоры круглого сечения из трех стержней;
• длина элементов усиления соответствует размерам опорной колонны;
• поперечная обвязка каркаса опорной колонны выполнена с шагом 0. 4–0,5 м.

1. Определить длину вертикальных стержней в одной опоре.
2. Рассчитать метраж поперечин одной рамы.
3. Рассчитайте общую длину, сложив полученные значения.

Умножая результат на количество опор, получаем общую длину арматуры.

Как рассчитать арматуру для фундамента — пример расчетов

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения расчетов мы используем следующую информацию :

• ширина основания 60 см, позволяет укладывать по 3 горизонтальных стержня в каждый пояс;
• Выполняются 2 пояса арматуры, соединенные вертикальными стержнями с интервалом 1 м.
• для строения 10х10 м и глубины основания 0,8 м применяется арматура диаметром 10 мм.

1. Определить периметр фундамента здания, прибавив длину стен — (10+10)х2=40 м.
2. Количество горизонтальных элементов в одном поясе рассчитываем умножением периметра на количество стержней в одном ярусе — 40х3=120м.
3. Общая длина продольных стержней определяется путем умножения полученного значения на количество ярусов 120х2=240 м.
4. Рассчитываем количество вертикальных элементов установленных по 10 пар с каждой стороны 10х2х4 = 80 шт.
5. Общая длина вертикальных стержней составит 80х0,8=64 м.
6. Определяем длину перемычек 0.по 6 м, установлены на двух поясах (по 20 на сторону) — 10х2х4х0,6 = 48 м.
7. Прибавив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Определить длину стальной проволоки несложно. Количество соединений, умноженное на длину одного отрезка провода, равную 20-30 см, даст нужный результат.

Подведение итогов — насколько необходим расчет арматуры на фундамент

При планировании строительства дома, бани или дачи определить потребность в арматуре своими руками несложно. Пошаговая инструкция позволит с помощью калькулятора рассчитать метраж стержней для изготовления армирующей решетки, укрепляющей основание здания. Зная, как рассчитать арматуру, можно выполнить расчеты самостоятельно, не прибегая к помощи сторонних специалистов. Правильно выполненные расчеты обеспечат прочность фундамента, устойчивость здания, а также долгий срок службы.

Фундамент – важнейшая строительная конструкция.После засыпки котлована доступ к нему ограничивается, а исправление каких-либо недостатков становится сложной задачей. Важно обеспечить достаточную прочность конструкции еще на этапе проектирования.

Бетон отлично работает на сжатие, но плохо выдерживает изгиб. Грунт считается упругим основанием, не препятствующим незначительным прогибам ленты фундамента. Продольные стальные стержни используются для повышения прочности конструкции при поперечных нагрузках.

Вся арматура в конструкции делится на два типа: рабочая и конструкционная.В ленточном фундаменте рабочей арматурой становятся продольные стержни. Они выбираются расчетным путем. Армирование конструкции назначается из минимальных требований нормативных документов, расчет не ведется. Они устанавливаются для совместной работы отдельных продольных стержней.

Классы арматуры и марки стали

Арматура отличается не только диаметром. Очень важно правильно выбрать класс продукта. Прутковая сталь маркируется буквой А, а проволока Вр.Для фундамента используется металл класса предела текучести А400 (Allll — устаревшая маркировка). Стержни легко отличить визуально:

• А240 (Ал) — гладкая поверхность;
• А300 (Все) — периодический профиль с кольцевым рисунком;
• Необходимый для фундамента фундамент А400 (Allll) представляет собой периодический серповидный профиль, или как его еще называют «елочка».

Допускается применение арматуры более высоких классов, но в большинстве случаев это экономически нецелесообразно.Понижение класса арматуры не допускается.

Ориентируются при изготовлении стержней. Согласно этому документу арматура класса А400 изготавливается из стали марок 5ГС, 25Г2С, 32Г2Рпс. Потребитель сам выбирает, какое сырье использовать. При отсутствии в заказе марки стали ГОСТ позволяет изготовителю присвоить ее самостоятельно.

Помимо всего, в нормативном документе указаны правила приемки арматуры, методы испытаний, условия транспортирования и хранения.

Минимальные диаметры арматуры

При расчете рассчитывается общая площадь всей рабочей арматуры, а количество и сечение отдельных стержней уже подбирается по ассортименту.

Для удобства ограничения по диаметру сведены в одну таблицу.

Требование по выбору рабочей арматуры приведено в . Данный документ 2012 г. является актуализированной версией одноименного СНиП, изданного в 2003 г. Основные сведения в документах идентичны, внесены лишь незначительные изменения.Более подробное руководство см. в Руководстве по проектированию бетона и железобетона без предварительного напряжения арматуры.

Диаметр более 40 мм нельзя использовать для бетонных конструкций.

Расчет рабочей арматуры

При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые позволят точно определить, какую арматуру использовать для данного строения. Все расчеты в строительстве ведутся по предельным состояниям, то есть определяются минимальные условия, при которых элемент будет выполнять свою функцию.

1. Первая группа предельных состояний – расчет на прочность. Обеспечивается надежность и безопасная эксплуатация конструкции.
2. Вторая группа предельных состояний — расчет жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.

Расчеты по этим формулам трудоемки и требуют технического образования. Для упрощения проектирования небольших частных строений армирование ленточного фундамента принимается исходя из минимальных значений.

Пример расчета брусков для ленточного фундамента

Исходные данные:

• высота ремня — 100 см;
Ширина ленты
• — 40 см.

Требуется проектирование каркаса индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальный берется сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонталь монтируется с таким же шагом, но диаметром 6 мм.

Для того, чтобы определить какая рабочая арматура нужна, выполняется простой расчет

1. Площадь поперечного сечения фундамента = ширина * высота = 100 см * 40 см = 4000 см².
2. Требуемая площадь сечения арматурных стержней = 0,1% * 4000 см² = 4 см².

Для данного ленточного фундамента минимальный диаметр 12 мм по документу «Армирование элементов монолитных железобетонных зданий. Руководство по проектированию», и мы его принимаем. По ассортименту требуется 4 стержня: 2 расположены внизу и 2 вверху.

Если используются стержни разного диаметра (те, что есть в наличии), стержни большего размера помещаются на дно.

Расчет количества арматуры на фундамент

Исходные данные:

1. материалы указаны в предыдущем пункте;
2. длина стен ленточного фундамента — 40 м.

1. Длина: периметр здания * количество стержней в сечении + запас на перехлест при приварке стержней = 40*6+5=245 м.
2. Анкеровка уголков: количество стержней в сечении * количество уголков * минимальная длина анкеровки (50 диаметров арматуры) = 6 * 4 * (50 * 12) = 14,4 м.
3. Масса: длина * масса одного метра = (245 + 14,4) * 0,617 = 230,3 кг стержней диаметром 12 мм.

Конструктивная горизонтальная арматура
Длину стержней принимают в зависимости от ширины ленточной стены за вычетом защитного слоя бетона — 2-3 см с каждой стороны. Принимаем продольные стержни 34 см.

1. Общая длина: количество * длина одного стержня = 160 * 0,34 = 54,4 м.
2. Вес: 54,4*0,222 (в таблице выше не указано, но есть в полном ассортименте) = 12,1 кг стержней диаметром 6 мм.

Конструкционная вертикальная арматура
Все как в предыдущем пункте, устанавливаются стержни длиной равной:
Высота ленточного фундамента минус 3 см * 2 = 100 — 3 * 2 = 94 см.

1. Количество стержней: периметр здания / шаг хомутов (в предыдущем пункте принято 25 см) = 40 / 0,25 = 160 шт.
2. Общая длина: количество * длина одного стержня = 160 * 0,94 = 150,4 м.
3. Вес: 150,4*0,395=59,41 кг стержней диаметром 8 мм.

Для удобства полученные цифры можно свести в таблицу.

Расчет диаметра арматуры занимает не более 10 минут, но позволяет избежать перерасхода материала или стоимости ремонта ленточного фундамента.Таблицей, полученной в последнем пункте, удобно пользоваться при закупке материала.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ, которые необходимо выполнить и вы получите предложения с ценами от строительных бригад и фирм на почту. Вы можете посмотреть отзывы о каждом из них и фото с примерами работы. Это БЕСПЛАТНО и ни к чему не обязывает.

Расход арматуры необходимо определять на этапе проектирования фундамента, чтобы впоследствии точно знать количество закупаемого материала.Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного фундамента высотой 70 и толщиной 40 см.

1.2 Армирование ленточного фундамента (видео)

2 Технология работы

После определения количества арматуры необходимо выбрать схему армирования ленточного фундамента, по которой будет собираться арматурный каркас. Прямые участки конструкции выполняются из сплошных стержней, а в угловых местах требуется дополнительное усиление арматурой, изогнутой в П или Г-образной форме.Применение перпендикулярного нахлеста отдельных стержней арматуры на углах и стыках не допускается.

Правильное армирование углов ленточного фундамента показано на схеме:

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте с последующим помещением его внутрь опалубки. Технология требует сгибания арматуры в прямоугольные хомуты, что легко сделать в домашних условиях с помощью самодельного приспособления.

На 20-м швеллере нужно прорезать болгаркой канавки, в которые впоследствии вставляется арматура, а на планку надевается кусок стальной трубы, который используется как рычаг. Готовые кольца необходимо скрепить сваркой или обвязать проволокой. Для стержней диаметром 10-15 мм используют проволоку 1,2-1,5 мм.

Лучшие велосипедные галоши 2022: непромокаемые чехлы для сухих ног

Если вы никогда не примеряли галоши на влажную и холодную велопрогулку, вас ждет настоящее удовольствие.Замерзшие и промокшие ноги могут испортить все удовольствие от воскресной прогулки в плохую погоду, но современные ткани и покрытия отлично справляются с защитой от ветра и дождя.

С защитными бахилами вы можете носить белые велотуфли даже зимой. Они не только сохранят ваши пальцы ног в тепле, но и помогут защитить вашу дорогую обувь от грязи, соли и грязи, выбрасываемой с дороги.

Мы опробовали удивительный выбор — от полностью водонепроницаемых версий, предназначенных для профессиональных гонщиков, которым приходится тренироваться в любую погоду, до привлекательных светоотражающих моделей, которые помогут вам оставаться в поле зрения и в безопасности.

Как мы тестировали

Мы тестировали наш выбор на поездках в дождливую и холодную зиму, оценивая, насколько тепло и сухо они сохраняют нас, насколько легко их надевать и снимать и насколько удобно их использовать.

Мы катались на самых разных велосипедах — от топовых гоночных машин до гибридов и складных моделей, которые мы используем для покупок и поездок на работу.

Читать далее:

Лучшие велосипедные бахилы на 2022 год:

• Лучший в целом – дорожные термобахилы Shimano: 49 фунтов стерлингов.99, Freewheel.co.uk
• Лучшее для зимних тренировок – Spatzwear roadman 3: 89,99 фунтов стерлингов, Spatzwear.com
• Лучшее для гонщиков – Зимние боты Le Col: 70 фунтов стерлингов, Lecol.cc
• Лучшее для регулируемость – Altura nightvision водонепроницаемая: 30 фунтов стерлингов, Altura.co.uk
• Лучше всего подходит для более сухих дней – Термальные сапоги Lusso windtex: 35 фунтов стерлингов, Lusso.bike
• Лучшая обувь для повседневной обуви – Клуб Showers Pass: 30 фунтов стерлингов , Showerspass.co.uk
• Лучшее для внешности – Rapha в сырую погоду: 45 фунтов стерлингов, Rapha.cc
• Лучшее для минималистов – Подноски Pearl Izumi: 19,99 фунтов стерлингов, Freewheel.co.uk
• Лучшее для воздухопроницаемости – Giro xnetic h3O: 59,99 фунтов стерлингов, Giro.co.uk
• 9 Лучшее соотношение цены и качества Pinnacle – 900 Besthoes: £ 20, SportsDirect.com
• Best для видимости — Proviz Refruks 360: £ 44,99, Provizssports.com

Shimano Road Thermal Обувь

Лучший: В целом

Рейтинг: 10/10

Мы большие поклонники велосипедной обуви Shimano, и приятно видеть, что они делают такие же хорошие галоши.Неопреновая ткань толщиной 3 мм покрыта водонепроницаемым слоем и отлично сохраняет тепло и сухость. Они надеваются поверх обуви и застегиваются на молнию и липучку, что делает их очень надежными. Они кажутся прочными и имеют усиленный носок, что должно означать, что они прослужат несколько зим. Светоотражающие детали на пятке сделают вас заметными даже в темноте. Мы протестировали заниженную черную пару, но если вы хотите быть более заметными, есть и флуоресцентный вариант.
