Как вязать арматуру для столбчатого фундамента: Армирование столбчатого фундамента своими руками

Армирование столбчатого фундамента своими руками

Не всегда заливка ленточного монолитного фундамента на глубину промерзания является верным решением.

Плитный вариант максимально пригодится в строительстве второстепенных помещений на участке: капитальные беседки, хозяйственные постройки, веранды, летние кухни, гаражи.

Остается третий ключевой тип фундамента: свайный или столбчатый. В силу специфических особенностей не в каждой местности и не каждый дом можно воздвигать на столбах. В работе используется кирпич или металл. Установка на столбах относится к менее затратному варианту с точки зрения времени и денежных расходов.

Содержание

1. Зачем делать армирование
2. Какого диаметра нужна арматура
3. Расчет количества арматуры
4. Изготовление конструкции
5. Как связать арматуру
6. Дополнительные советы

Зачем делать армирование

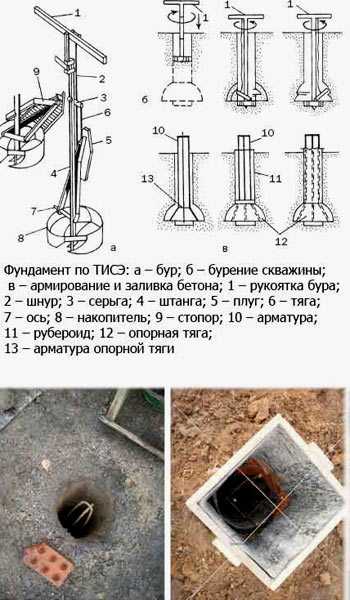

Принцип столбчатого фундамента сводится к тому, что свая проходит все слабые грунты выше промерзания. Опорная часть закладывается непосредственно на более надежный грунт ниже глубины промерзания.

На проблемных почвах столбики в скором времени могут начать гулять, изменяя свое месторасположение и вертикальность.

Чтобы основание дома было надежным и функциональным долгие годы, обязательно делается армирование фундамента. Один из принципов монтажа каркаса — придерживаться строгого соответствия проекта. А, чтобы совсем быть уверенным в правильности чертежей, проект можно отдать независимым экспертам.

Какого диаметра нужна арматура

Когда интересуются размерами, надо хорошо понимать, что заложить можно любой вариант, включая 40 мм.

Оптимальный диаметр для хомутов составляет 6-8 мм. Для продольной арматуры нужны размеры 10-12 мм.

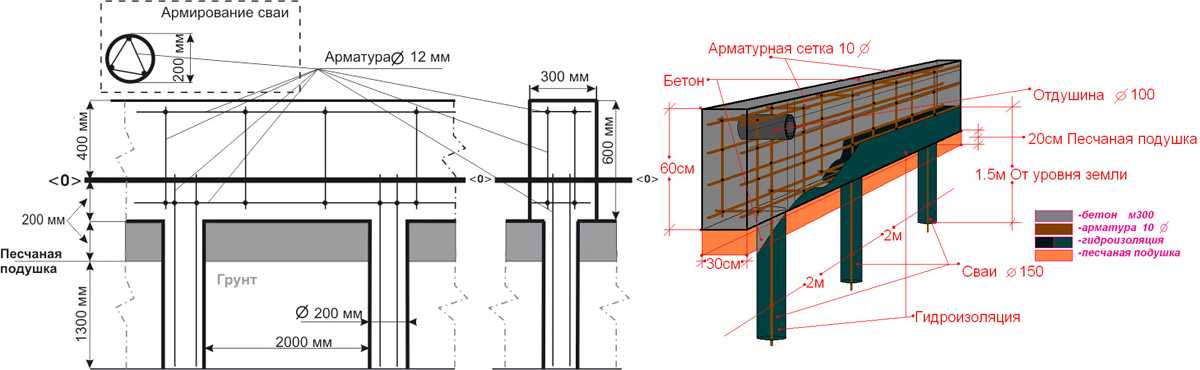

По центру устанавливается металлическая шпилька с крюком на конце, которая заливается в бетон для лучшей фиксации.

Расчет количества арматуры

Основной принцип армирования — следовать расчету, если хотите получить рациональное решение и не тратить деньги зря. Недостача и переизбыток в равной степени предполагает дополнительные расходы.

На один 2-х метровый столб требуется четыре двухметровых стержня, всего 8 метров. Плюс четыре стержня по 0,4 метра тонкого не рифленого изделия, всего 1,2 метра. Чтобы узнать конечный результат, полученные данные перемножаются на количество столбов по проекту.

Если диаметр сваи меньше 200 мм, берутся три десятимиллиметровых стержня. Количество зависит от размера опалубки. Вертикальные прутки соединяются между собой гладкими стержнями сечением 6 мм.

Чтобы понять, какую заложить арматуру фундамента, необходимо собрать нагрузки и вывести точный показатель.

Изготовление конструкции

Армирование производится в местах изгиба: сверху и снизу. Конструкция располагается, как можно, ближе к поверхности, оставляя 5 см на защитный слой бетона. Стержни устанавливаются горизонтально. Их объединяют в пространственный каркас с помощью поперечных конструктивных стержней.

Между собой продольные элементы стыкуются внахлест вязальной проволокой. Если берется стержень 12 мм, нахлест составит 25-30 см.

Для армирования каркаса необходимо:

• Подготовить шаблон для продольной арматуры;
• Изготовить соединительные петли-хомуты для армирования;
• Связать продольную арматуру поперечными хомутами.

Шаблон можно сделать из двух кусков плотной фанеры с использованием саморезов. Делается четыре отверстия, после чего хомут подгоняется к шаблону. Если действовать наоборот, хомут может не войти по размерам в шаблон.

Разметка производится по углам с арматурой 12 мм для будущего ростверка. Потом подсоединяется элемент размером 6 мм. Потребуется линейка, уголок, ручка, маркер. В проделанные отверстия шаблона с четырех сторон по углам вставляется 12 мм-арматура и крепится фиксаторами. Учитывается особенность: бетонный раствор, поступающий из миксера, должен попадать и заполнять низ конструкции.

Как связать арматуру

Делается замер проволок в диаметре 6 мм. Понадобится две стороны: ширина и длина, отмечается маркером или мелом. Заготовку для хомутов сгибают по обозначенным меткам. Готовый хомут прямоугольной формы примеряется на шаблон с четырьмя длинными арматурами.

Арматуру для каркаса столба вяжут простейшими способами. Гнуть хомуты можно на специальном приспособлении. К стене крепятся два уголка по длине стенки хомута. Между ними оставляют расстояние, равное по размеру арматуре, которая будет использована.

Каркасы связываются миллиметровой проволокой и соединяется между собой в три раза более толстой проволокой, что обеспечивает хорошую жесткость и прочность.

Если брать ленту высотой 45 см и шириной 35 см, на обноску ставится четыре прута 12 мм. На них сразу насаживаются хомуты. Их количество составляет около трехсот штук, гнуть придется заранее.

• С шагом 20 см делается разметка широкой арматуры;
• Расставляются ровно хомуты;
• Стержни укладываются на специальные приспособления, вяжется верхняя сторона;
• Спицы соединяются между собой специальной вязальной проволокой по направлению резьбы;
• Согнутая пополам проволока пропускается снизу в местах пересечения элементов;
• Крючком (можно самодельным), вставленным в шуруповерт, захватывается проволока снизу и аккуратно закручивается.

Так вяжутся все узлы. В местах скрепления хомутами, проволока сгибается пополам, образуя петлю, и накрепко закручивается крючком. Хомуты связываются в местах соединения. Оставшиеся каркасы делаются аналогично.

Дополнительные советы

Первое время хорошо работать полуавтоматическими крючками. Крутить вручную не надо, проволока затягивается быстро. Но после непродолжительного периода использования на резьбе появляются изъяны, прутья застревают, все приходится докручивать вручную.

В больших объемах полуавтоматы не спасают при армировании.

• Обычный механический крючок стоит раза в три дешевле, легко вращается — работа без труда выполняется;
• Когда хомуты надеваются на шаблон, концы должны сидеть прочно, не болтаясь на длинных прутьях. Арматуру «шестерку» подгоняют по размерам;
• Если поставить пластиковые фиксаторы, песчано-цементный раствор не будет выпирать на стенки арматурной конструкции.

Вязать арматуру фундамента следует по направлению рифленой поверхности. В рифленой арматуре всегда обращают внимание на пазы. На ровные грани проволока плохо ложится и начинает скользить. По ребристой поверхности проволока никуда не сместится. Это особенно важно, когда дело дойдет до заливки бетона.

На строительном рынке представлено огромное количество технологий, но все они имеют единое начало — организация подошвы и опоры в фундаменте. Выбор способа определяется несущей способностью, стоимостью, особенностью типа грунта и эксплуатации конструкции в определенных климатических условиях.

Еще несколько советов даны в видео:

Столбчатый фундамент — это, вполне, подходящее решение для большинства частных домов. Стоимость обустройства значительно меньше, чем монолит ленточного фундамента. Меньше работ предстоит делать по рытью котлована, заливке бетона и армированию. Устройство столбов и легкая обвязка является классикой выполнения такого типа фундамента.

Как правильно вязать арматуру для фундамента + схема

Содержание статьи

• 1 Правила и схемы вязки арматуры
• 2 Ленточный фундамент
• 3 Плитный фундамент
• 4 Ростверк
• 5 Столбы и сваи

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

• прямые прутки в углах соединены перехлестом;
• каркасы стоят на подбетонке на вертикальных стержнях;
• в сечении бетонной конструкции арматуры меньше 0,1%;
• не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

• при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
• ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
• каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
• подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
• при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
• запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
• соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
• существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Более подробная информация в статье: Схемы армирования ленточного фундамента.

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

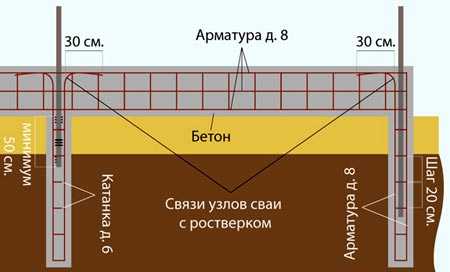

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Рекомендуем прочитать: Армирование ростверка свайного фундамента.

Столбы и сваи

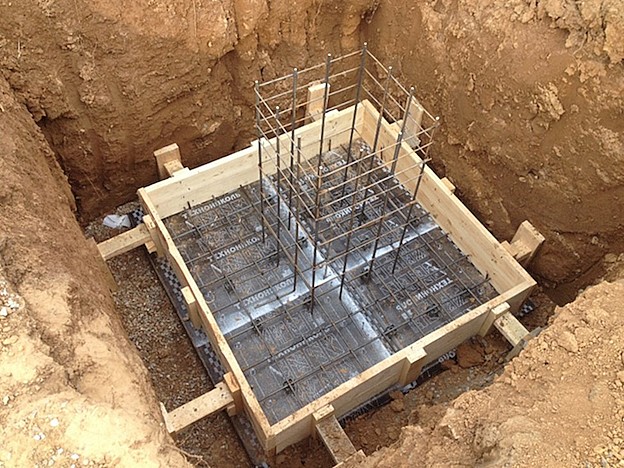

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка.

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.
