Армирующий каркас в плитном фундаменте служит для обеспечения жесткости конструкции, на которую воздействуют в процессе эксплуатации сжимающие и растягивающие силы.

Собранный по правилам СП 52-101-2003 каркас увеличивает прочность основания в 10 раз.

В статье обсудим, как правильно как правильно вязать арматуру для фундамента из плит, как подготовиться к процессу, из каких этапов состоит, а также все тонкости технологии.

Содержание

Вязка или сварка?

Чтобы обеспечить повышенную прочность плитного основания, арматурные прутки собирают в силовую конструкцию несколькими способами:

1. Связывают стержни и фрагменты решетки вязальной проволокой. Для придания пластичности проволока дополнительно обжигается. При соединении деталей используют специальный стальной крючок.
2. Фиксируют элементы силового каркаса методом применения электрического тока. В бытовых условиях сварку ведут традиционным способом, промышленных – используют контактную точечную сварку.

Методы фиксации проволокой и сваркой характеризуются своими преимуществами и недостатками, что, в свою очередь, предопределяет отсутствие единого мнения у мастеров.

Так, достоинства вязки следующие:

• сохраняет структура и прочность металла по всей длине стальных элементов;
• себестоимость работ выходит гораздо ниже, чем использование электродов.

Основные недостатки технологии связывания армирующего каркаса:

• подвижность конструкции создает сложности в процессе сборки;
• монтаж требует значительных временных и трудовых затрат.

Преимущества сварных армирующих каркасов:

• жесткость соединений;
• высокая скорость сборки;
• практичность методики.

Недостатки метода фиксации каркаса сваркой:

• потребность в источниках электрического тока и сварочного аппарата;
• высокая вероятность пережога металла и снижение прочности стали в местах сварки.

С учетом неоднозначности в эффективности обоих методов на практике придерживаются следующих рекомендаций:

1. Для строительства многоэтажных домов, которые будут оказывать значительную нагрузку на фундамент, используют метод сварки. К работе привлекают высококвалифицированных сварщиков, чтобы снизить риск возможности пережога металла в местах соединений.
2. В частном домостроение армирующий каркас монтируют с применением вязальной проволоки. Метод выгодно отличается простотой сборки без применения дорогостоящего оборудования, а также отсутствием повышенного напряжения в местах стыковки элементов.

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.

2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Для армокаркаса плитного фундамента используют рифленые стержни диаметром 10–14 мм. Создание чертежа лучше доверить специалистам, которые учтут нагрузки и предусмотрят усиление важных участков с учетом процента армирования и прочности бетона.

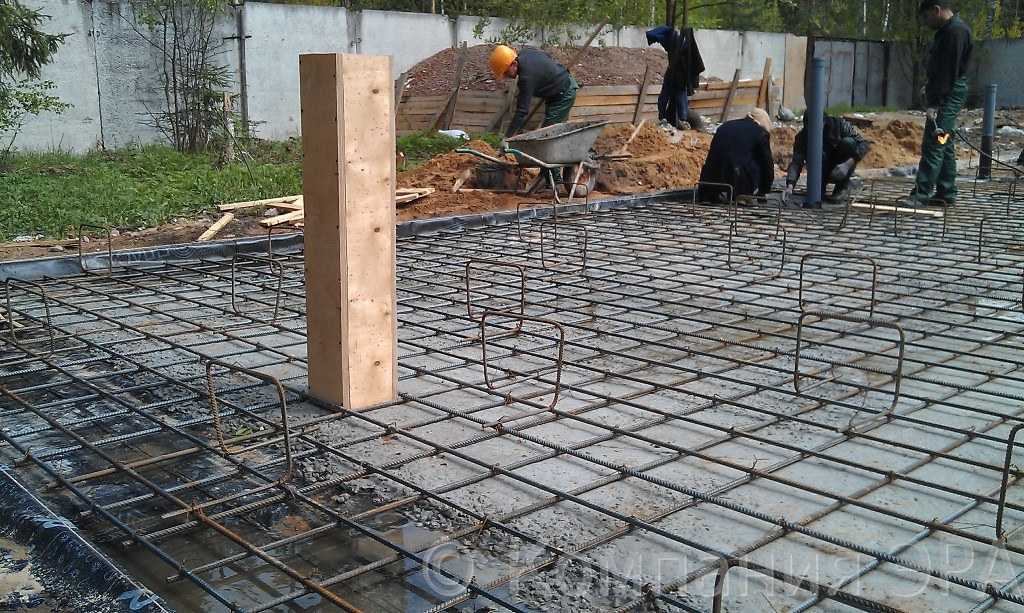

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Выполняя затяжку, мастер должен контролировать усилие, чтобы не допустить обрыв проволоки.

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Сварочные работы

Для обеспечения прочности соединений для сборки армирующего каркаса методом точечной сварки используют рифленую проволоку класса А400С и А500С диаметром до 25 мм.

Технология монтажа предполагает следующую последовательность операций:

1. Нарезание заготовок нужной длины.
2. Сборка элементов в одной плоскости, начиная с легкой прихватки и доводя до окончательной фиксации.
3. Монтаж заготовленных частей в единую силовую конструкцию, соблюдая проектные расстояния по чертежу.
4. Проверка соответствия размеров пространственной рамы.

Сварщик должен грамотно подобрать силу тока для работы, чтобы не допустить перегрев металла, в результате чего его структура может измениться, а прочностные качества всей конструкции снизятся.

Полезное видео

О деталях вязки арматуры для плитного фундамента смотрите в видео:

Заключение

Надежность и срок службы монолитной плиты фундамента во многом зависит от качества сборки армирующего каркаса. Строителю, который планирует проводить монтаж силовой конструкции своими руками,

Для работы используют стальные рифленые пруты высокого класса прочности. Сборку можно вести методом сварки или вязания, при этом второй вариант поддерживается большинством экспертов.

Как правильно вязать арматуру для фундамента

Прочность фундамента зависит от многих факторов, но огромную роль в надежности и долговечности основания играют: грамотно подобранная арматура, качество бетона и правильная вязка армирующего каркаса.

Содержание статьи:

• Подготовка арматуры и выбор способа вязки
• Техника вязки своими руками
• Видео-инструкция

Даже самая мощная арматура не справится с нагрузками, если вязка произведена с нарушениями технологического процесса.

Подготовка арматуры и выбор способа вязки

Прежде всего, вся конструкция должна быть скреплена не менее чем на 50% всех перекрестий, но чем больше соединений, тем надежней конструкция в целом (см. Расчет арматуры для ленточного фундамента).

Перед началом сборки каркаса следует подготовить арматуру, нарезать ее по размерам, очистить от ржавчины, масляных пятен и загрязнений.

Напомним, какую арматуру использовать для фундамента:

• Для продольного армирования ленточного фундамента используется ребристая арматура, поперечное армирование выполняется гладкой арматурой.
• Для плитного фундамента требуется исключительно арматура с периодическим сечением.
• Для столбчатых и свайных оснований вертикальные пруты должны быть ребристыми.

Более подробно смотрите тут: Какую арматуру использовать для ленточного фундамента

Ребра – насечки увеличивают площадь сцепления арматуры с бетоном.

После того как подготовительные работы завершены, нужно выбрать способ вязки арматуры:

• Прутки можно соединить с помощью специальных пластиковых хомутов, этот метод предполагает, что по каркасу не будут ходить, бетон следует заливать с особыми предосторожностями, чтобы не повредить геометрию каркаса.
• Для крепления композитной арматуры предусмотрены специальные соединительные элементы различных конфигураций, которые легко крепятся и прочно держат все составляющие конструкции.
• Очень часто для изготовления армирующего каркаса используется сварка. Если арматура диаметром до 24 мм, то пригодна точечная сварка соединений, пруты большим диаметром крепятся дуговой сваркой (см. Диаметр арматуры для ленточного фундамента). Этот способ значительно ускоряет процесс сборки, но контактная сварка заметно снижает прочность закаленных прутков. Места стыков становятся уязвимы для нагрузок.
• Соединение арматуры с помощью вязальной проволоки является самым трудоемким, но и самым надежным способом крепления конструкции. Для этого используется специальная проволока, диаметром 0,8 – 1,2 мм, которая продается в рулонах. Ее следует нарезать на куски 20 – 30 см, а для скручивания подготовить специальный крюк или плоскогубцы.
  Проволоку складывают в 2 слоя, обматывают соединения, затем крюк просовывают в петлю, и скручивают концы проволоки между собой на несколько оборотов. Значительно облегчить этот процесс можно с помощью специального пистолета.

К содержанию ↑

Техника вязки своими руками

После того как котлован, траншея или скважина выкопаны и завершены все подготовительные работы:

• Дренаж.
• Подведение коммуникаций.
• Гидроизоляция.
• Песчаная и щебеночная подушка.

Можно приступать к сборке армирующего каркаса. Если с армированием столбов все предельно понятно, сначала изготавливается каркас, а затем он опускается в подготовленную скважину или яму, то ленточный или плитный фундамент изготавливается в несколько этапов и требует некоторых знаний. Как правило, в частном строительстве устройство металлической конструкции ведется перед или одновременно с монтажом опалубки. Вязка арматуры происходит прямо в траншее.

1. По углам и по периметру в землю вбивается опорная арматура, отвесами проверяется вертикальность прутов.
2. На дно, по всей длине укладываются кирпичи, специальные пластиковые подставки или бутовый камень, эта мера позволяет обеспечить необходимый зазор для бетонной подушки. Кирпич следует уложить на таком расстоянии друг от друга, чтобы исключить провисание арматуры. Нельзя использовать белый силикатный кирпич. Вместо этого иногда по периметру вбивают металлические штыри или балки, но агрессивная среда грунта и коррозия со временем разрушают такие опоры, а это ведет к ослаблению фундамента в целом. К тому же, если грунт слабый, то штыри расшатываются и усложняют вязку арматуры.
3. На каменное основание производится укладка арматуры нижнего продольного слоя. По углам ее рекомендуется загибать на соседнюю стену, не менее чем на 25 см. Пруты крепятся между собой и к опорам. Обязательно проверяется горизонтальность слоя.
4. Затем, на опоры устраивается верхний продольный слой, который фиксируется вертикальной и горизонтальной поперечной арматурой. Оптимальная ширина ячеек между прутками 150-400 мм. Гладкая арматура подгибается для прочности конструкции. Рекомендуется как можно чаще проверять горизонтальность каркаса.

К содержанию ↑

Видео-инструкция

Фундамент, как вязать арматуру

Поперечную арматуру можно не нарезать на отдельные куски, а изогнуть в подобие прямоугольников со скругленными углами. Для этого нарезается гладкая арматура, размером равным периметру каркаса. Затем берется швеллер, отрезается кусок равный сторонам ячейки. В швеллере прорезаются канавки, чтобы зафиксировать прут. Затем на прут надевается труба, таким образом, получается самодельный рычаг, который помогает согнуть арматуру. Этот способ позволяет изготовить прямоугольник с относительно равными краями, что значительно увеличивает шансы и облегчает создание правильной геометрии каркаса.

Вязка арматуры для каркаса фундамента процесс трудоемкий и требующий многократной и тщательной проверки вертикальности и горизонтальности линий, поэтому рекомендуется четко отладить процесс, перед тем как зафиксировать прут, счищать с него ржавчину, при необходимости выпрямлять кувалдочкой. Проволоку следует закручивать плотно, но не жестко, чтоб не порвать. Последующее применение погружного вибратора для трамбовки бетона накладывает дополнительную ответственность на качество вязки армирующего каркаса, старайтесь использовать только качественные материалы, и скрепить как можно большее количество перекрестий. После того, как монтаж арматурного каркаса завершен, необходимо счистить с него грунт и другие загрязнения, этим вы продлите жизнь не только фундамента, но и всего строения.

Читайте также:

• Схема армирования ленточного фундамента
• Армирование монолитной плиты фундамента
• Марка бетона для ленточного фундамента

Плита на горизонтальном фундаменте Обслуживание

Многие управляющие зданиями совершают ошибку, полагая, что плита на горизонтальном фундаменте — это практика строительства по принципу «установил и забыл». Бетонный фундамент, как и любая другая часть здания, требует обслуживания, чтобы обеспечить его структурную прочность.

Важно, чтобы руководители зданий понимали важность осмотра плит на уровне фундамента и составления графика их обслуживания, когда это необходимо. Это позволит вам избежать серьезных проблем в будущем.

Продолжайте читать, чтобы узнать больше об основах обслуживания плитного фундамента.

Нужна помощь в выявлении проблем, оценке потребности в ремонте или восстановлении бетона? У Tendon есть команда для этого! Свяжитесь с нами по телефону , чтобы узнать больше о наших строительных услугах мирового класса.

Плитный фундамент

Плитный фундамент — отличный способ обеспечить структурную целостность здания. Чтобы построить плиту на ровном фундаменте, сначала выравнивают землю. Отсюда и пошло название «плита на уровне». Земля должна быть выровнена, прежде чем можно будет построить фундамент.

Затем выкладывается форма. Как правило, для формирования формы используется дерево, цемент или сталь. После того, как форма сформирована, бетон заливают в форму. Между бетоном и землей не должно быть места.

Плитный фундамент чаще всего используется в более теплом климате, например, на юге США. Это связано с тем, что в холодное время года практически не беспокоятся о замерзании и оттаивании земли.

Вот некоторые из преимуществ использования плиты при строительстве фундамента на уровне земли:

• Дешевле в изготовлении
• Сокращение времени строительства
• Снижение счетов за коммунальные услуги для владельца здания
• Плесень, грибок и вредители под конструкцией не представляют опасности
• Пломбируемый и ремонтопригодный

Это лишь некоторые из причин, по которым инженер может предпочесть использовать плиту на ровном фундаменте, а не другие формы конструкции фундамента.

Важность обслуживания плиты фундамента

Как и при любом строительстве, важно следить за техническим обслуживанием. Вот почему вам следует поддерживать плиту на ровном фундаменте:

• Избегайте дорогостоящего и трудоемкого ремонта
• Обнаружение утечек воды из плит до того, как они нанесут серьезный ущерб
• Избегайте щелей и трещин в плите
• Обеспечьте устойчивость плиты за счет проверки влажности почвы и установки спринклеров
• Избегайте повреждений, вызванных корнями деревьев и растительности
• Обнаружение любых незначительных проблем до того, как они перерастут в более серьезные проблемы

В целом, планирование услуг по восстановлению является ключом к созданию максимально безопасной конструкции. Не говоря уже о том, что вы можете сэкономить тысячи долларов и бесчисленное количество часов на капитальном ремонте, если запланируете профилактическое обслуживание.

Контрольный список проверки плиты фундамента на уровне грунта

Некоторые владельцы зданий предпочитают проводить проверку самостоятельно, прежде чем обращаться в техническое обслуживание. Основной причиной этого является экономия денег на проверках технического обслуживания.

Однако это должно иметь место только в том случае, если вы знаете, что ищете.

Вот контрольный список проверки плиты на ровном фундаменте:

• Найдите трещины возле фундамента по периметру здания.
• Проверьте наличие больших деревьев с толстыми корнями и убедитесь, что они не затрагивают фундамент.
• Ищите почву или растительность, которые были удалены или разрушены эрозией возле фундамента.
• Если фундамент виден (например, в подвале), проверьте наличие видимых признаков, таких как трещины или трещины.
• Проверить полы на уровне фундамента на наличие повреждений от воды.
• Проверьте наличие других признаков неисправности.

Если вам неудобно проводить осмотр вашего фонда, вы всегда можете запланировать осмотр. Профессионал сможет указать на любую проблему, которая может потребовать обслуживания.

Техническое обслуживание плиты на горизонтальном фундаменте

Если после осмотра плиты на горизонтальном фундаменте обнаружена проблема, важно запланировать профессиональное техническое обслуживание. Есть много инженеров и строительных компаний, которые могут выполнить техническое обслуживание фундамента.

Заполнение трещин и трещин в фундаментах

Одной из наиболее распространенных задач технического обслуживания является заполнение трещин и трещин. В то время как крупные трещины потребуют дорогостоящего ремонта, более мелкие не требуют от профессионала многого. Многие инженеры используют инъекции эпоксидной смолы, чтобы заделать трещину. Эпоксидная смола также используется в качестве верхнего покрытия фундамента в зависимости от необходимости.

Замена компенсационного шва/армирование плиты из стеклопластика

Некоторые другие формы обслуживания фундамента включают замену компенсационных швов, если применимо, и усиление плиты из стеклопластика. Как правило, армирование FRP не используется, если нагрузка на плиту не увеличивается.

Перед выполнением любого армирования инженер должен выполнить сканирование бетона фундамента. Это поможет определить, насколько необходимо усиление или ремонт.

Услуги по техническому обслуживанию фундамента на уровне грунта

Обслуживание фундамента на уровне пола необходимо для обеспечения безопасности любой конструкции. Всегда держите профессионала в курсе событий на случай, если что-то случится и вам срочно потребуется помощь.

Наша команда в Tendon Systems LLC стремится обеспечить только лучшее техническое обслуживание фундамента.

Вот некоторые из услуг, которые мы предоставляем:

• Инъекции эпоксидной смолы и верхнее покрытие
• Замена компенсатора
• Углеродное волокно FRP/стекловолокно FRP для армирования плит

Наша команда также предоставляет множество других услуг, включая последующее натяжение, сканирование и бурение керна, а также инженерные услуги.

Чтобы связаться с нашей командой в Tendon Systems LLC, позвоните нам по телефону (678) 835-1100 или посетите наш веб-сайт: https://www.tendonllc.com

Вязание арматуры для фундамента: правила и схемы

Арматура в фундаменте играет важную роль – она не позволяет конструкции разрушиться при изгибе. Для соединения стержней между собой можно использовать один из двух способов: вязание или сварку. Первый способ наиболее предпочтителен, хотя и требует больших трудозатрат. Чтобы правильно вязать арматуру, необходимо ознакомиться с технологией выполнения работы.

Соединение стержней друг с другом этим методом можно производить тремя способами: пистолетом, крючком или пассатижами. Первый вариант позволит сделать все без лишних трудовых и временных затрат, но потребует специального оборудования и умения с ним обращаться.

Для вязания арматуры используется вязальная проволока. Зажимы следует выбирать по ГОСТ «Проволока стальная низкоуглеродистая общего назначения. Технические условия». Материал должен быть обработан обжигом, что повысит гибкость и упростит работу по вязанию каркаса из арматуры. При этом прочность хомутов для соединения не снижается, что позволяет не беспокоиться о надежности.При диаметре арматуры для фундамента не более 16 мм рекомендуется использовать проволоку сечением 1,2-1,4 мм.Меньшие хомуты не могут гарантировать прочность соединения, поэтому их сгибаются в несколько раз.Важно помнить, что чем толще проволока, тем сложнее ее будет согнуть.

При работе со специальным пистолетом проблем не возникает, но в частном домостроении к его помощи прибегают редко. Большинство строителей выбирают крючки для вязания. Для осуществления подключения необходимо действовать следующим образом:

1. Готовятся исходные материалы. В этом случае необходимо нарезать вязальную проволоку на куски длиной по 20-25 см каждый и сложить их пополам.
2. Проволока слегка сгибается и проходит по диагонали под пересечением соединяемых стержней.
3. Крючок для вязания арматуры вводится в петлю, образующуюся при сгибании проволоки пополам. Второй конец крепежа также входит в зацепление с инструментом. Чтобы конец не соскакивал с крючка, его загибают. В этом случае не нужно продевать проволоку через петлю.
4. Крючок вращают по часовой стрелке, тем самым закручивая проволоку (петлю и концы) до упора. Важно контролировать усилие, чтобы провод не был поврежден или сломан. Чтобы соединение было надежным, достаточно ограничиться тремя-четырьмя оборотами.
5. После завершения соединения нужно аккуратно вытащить крючок из петли и перейти к следующему участку.

Схема вязания арматуры.

Данная технология используется, когда необходимо соединить два стержня, расположенных перпендикулярно друг другу. Таких участков особенно много в плитных фундаментах, где армирование выполнено сетками.

При использовании гладких фитингов класса А240 могут возникнуть трудности. При этом хомуты могут свободно перемещаться, что приводит к снижению надежности соединений и смещению узлов сетки. Нормативные документы не рекомендуют использовать стержни ниже класса А240 для несущих конструкций, поэтому при соблюдении норм таких проблем не возникает.

Для упрощения работы можно сделать схемы спицами. Эти элементы работают как верстаки. Для изготовления возьмите деревянные заготовки шириной 30-50 см и длиной до 3 метров. На них сверлятся пазы и отверстия, в которых впоследствии будут закреплены стержни. Заранее вам нужно будет разложить кусочки вязальной проволоки.

Узнайте больше о том, как соединить арматуру.

Арматура вязальная для ленточного фундамента

При армировании конструкции важно соблюдать все требования. Лента должна быть усилена рамками. Схема включает следующие виды армирования:

• Работает. Его принимают в зависимости от сечения фундамента и нагрузки на него. Для частных домов он назначается только исходя из размера ленты. Суммарная площадь поперечного сечения стержней рассчитывается как 0,1 % площади поперечного сечения армированной конструкции. Важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.
• Поперечный конструктив. Минимальный диаметр 6 мм.
• Вертикальный конструктив. Если высота ленты менее 80 см, она должна быть не менее 6 мм, в остальных случаях – 8 мм.

При кладке каркаса учитывают нормы защитного слоя арматуры, который согласно «Руководству по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:

• 40 мм для рабочей арматуры при наличии бетонной подготовки, 70 мм при ее отсутствии;
• 35 мм для армирования конструкции при наличии бетонной подготовки, 65 мм при ее отсутствии.

Сборка каркаса ленточного фундамента может производиться двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений вторым способом. После соединения всех элементов усиления рама опускается в углубление и устанавливается в проектное положение. При работе важно учитывать минимальный перехлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление по углам ленты. Существует несколько схем выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечной арматуры уменьшается вдвое.

Одна из возможных схем усиления угла ленточного фундамента.

Подробнее о том, как правильно армировать ленточный фундамент.

Арматура вязальная для плиты

Плитный фундамент по указанному наставлению армируется таким образом, чтобы суммарное сечение арматурных стержней в одном направлении составляло 0,3% от площади поперечного сечения плиты, диаметр прутков не менее 10 мм (12 мм при длине стороны более 3 м). Важно учитывать высоту конструкции. Если она 150 мм и меньше, то вяжется одна сетка, в остальных случаях арматуру необходимо будет укладывать в два ряда, обеспечив между ними вертикальные прижимы.

Работы по сборке арматурного каркаса выполняются в следующей последовательности:

Подробнее о том, как правильно армировать плитный фундамент.

Вязка арматуры ростверка

Технология аналогична ленточному фундаменту. Разница лишь в том, что придется изменить схему армирования в местах стыков ростверка и отдельно стоящей опоры. Железобетонный ростверк можно устанавливать на различные фундаменты:

• железобетонная колонна;
• буронабивные сваи;
• винтовые сваи.

Во всех случаях фиксация ленты и опоры осуществляется с помощью выпуска арматуры. При этом каркас вяжется так, чтобы два прута соединяли ворс с нижним поясом, а два — с верхним. Соединение только нижнего ряда неверно. Армирование в углах и стыках стен выполняется так же, как и для ленточной конструкции.

Схема правильного армирования сопряжения ростверк/свая.

Подробнее о том, как правильно армировать железобетонный ростверк.
