Как вязать арматуру быстро: чем вязать и как вязать?

Содержание

чем вязать и как вязать?

Прочная и качественная арматурная сетка нужна для сохранения пространственной формы фундамента при его заливке. Поэтому и варить ее нельзя – иначе, как объясняют специалисты, «нарушается кристалл железа». И не важно, строится ли большое здание или компактная баня, возможна только вязка арматуры для фундамента, причем качественная и правильным материалом.

А вот способов, как вязать арматуру, сегодня практикуется достаточно много. Но, в общем, все выглядит чаще всего так: сеть вяжется секциями вне траншеи, а потом эти секции просто подвязываются друг к другу. Можно вязать, конечно, и на дне траншеи, но для этого арматуру нужно заранее закрепить. Ведь главное, чтобы она не опускалась на дно траншеи – а для этого опытные строители используют специальные держатели (продаются на рынке).

Чем вязать? Вязальная проволока VS пластиковые хомуты

Что лучше для вязки арматуры: обычная проволока или модные пластиковые хомуты? Давайте разберемся вместе.

Стальная проволока: где раздобыть и как сделать самому

Вязальная проволока для фундамента делается из отожженной низкоуглеродистой стали. Она мягкая на изгиб, удобная в эксплуатации. По цвету бывает белая – оцинкованная – и черная, без какого-либо покрытия. К слову, что интересно, многие мастера считают красивую оцинкованную проволоку в использовании для фундамента самым настоящим излишеством – ведь в бетоне нет доступа кислороду, а потому никакой коррозии быть не может.

Совет мастера: если вдруг вы приобрели в магазине вязальную проволоку, а она плохо гнется, ее не обязательно сдавать назад – достаточно прогреть в костре в течение получаса и потом охладить на воздухе.

Какого диаметра брать проволоку? Опытные строители говорят, что наиболее удобный и прочный вариант – это 1,2-1,4 мм. На двойку уходит много сил, а единица слишком слаба.

А вот как можно разжиться вязальной проволокой для фундамента. Берем старую покрышку от грузовика и сжигаем ее.

В этой покрышке есть металлокорд – его-то как раз и используют в новом качестве. Единственный момент: в покрышках от импортных грузовиков вместо металла может оказаться синтетика. Проверить это легко: прорезать ножом внутреннюю сторону, ту, что прилегает к ободу. Нож уперся в металл? Значит, проволока получится. Не уперся? Тогда покрышка в огне просто сгорит, и все.

Пластиковые хомуты: за и против

Большинство строителей посматривают на появившиеся недавно пластиковые хомуты с некоторой опаской – выдержат ли они потом в фундаменте нагрузку? Не разорвутся ли? Насколько они на самом деле надежны?

А так плюсы этого материала, конечно, радуют: простота и скорость обвязки, стоимость не намного дороже, чем у вязальной проволоки.

com/v/k05O_CFIPsA?autoplay=0″/>

А самые популярные в этом плане на сегодняшний день – это пластиковые хомуты с сердечком из стальной проволоки. Они используются для крепления труб для кабелей на заборы, и при устройстве систем периметровой охраны. Они более дорогие, но зато особенно удобные в работе.

Еще один момент, о котором далеко не все знают: связанный пластиковыми хомутами фундамент зимой оставлять нельзя. От мороза они сразу становятся хрупкими и лопаются.

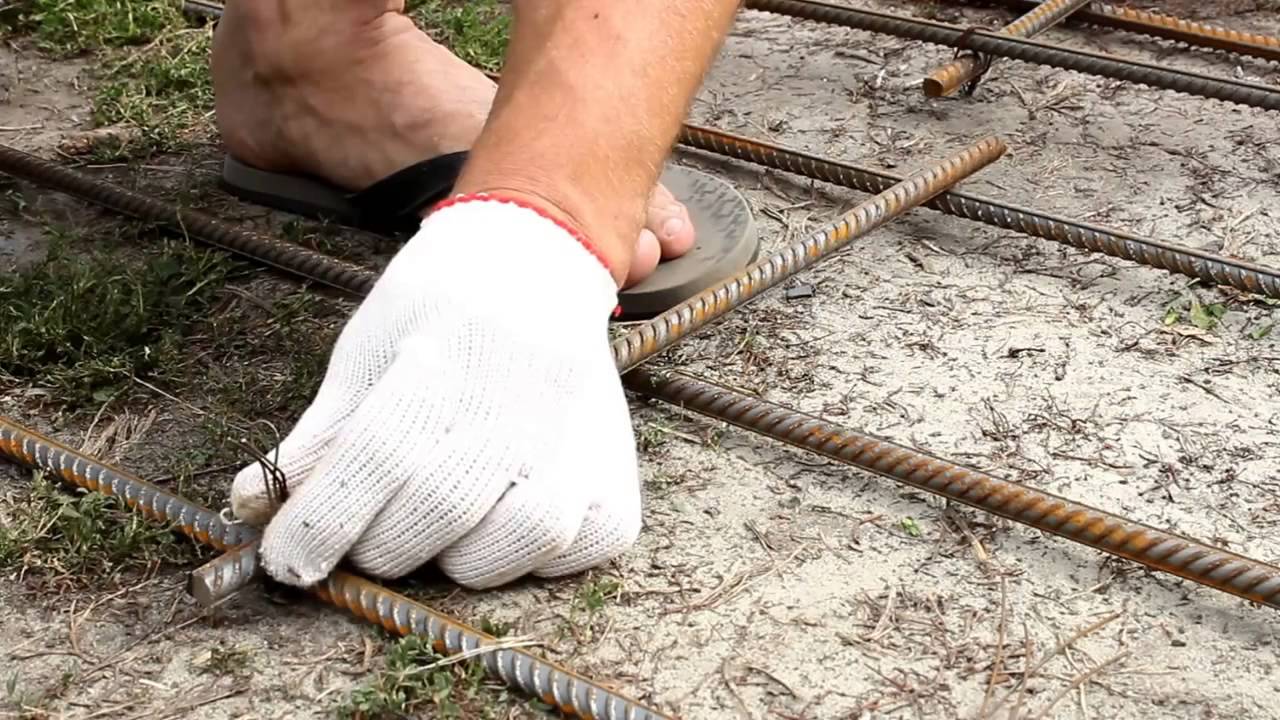

Как вязать? 4 самых популярных способа

Простой незатейливый крючок для вязки арматуры можно сделать из проволоки 3-4 мм диаметром – например, из электрода для электродуговой сварки. Вязать им быстро, конечно, не получится, но вполне сносно. Но поделимся вот такой хитростью: сделать к шуруповерту насадку из гвоздя – в форме крюка, как на вешалке для одежды, и им и обвязывать арматуру. Так все получится в два раза быстрее, и намного меньше будут уставать руки.

А суть технологии, как правильно вязать фундаментную арматуру, проста. Два ряда проволоки располагаем пенрпендикулярно. Далее используем самодельный станок, где арматура зажимается досками и вяжем ее вручную или пользуемся пистолетом для вязки арматуры, который можно приобрести в строительном суперамаркете. Главное – чтобы стержни не опускались на дно фундамент, а для этого либо подкладываем кирпич, либо втыкаем концы сетки прямо в почву. Далее уже – отличия в том, как и куда загибать саму проволоку. Выбирайте тот способ, с которым вязка арматуры для вас окажется удобнее!

Способ №1

Вот как вязать проволоку для фундамента руками:

  • Шаг 1. Берем проволоку в руки и складываем ее пополам.
  • Шаг 2. Изгибаем вокруг пальца примерно на одну треть от петли.
  • Шаг 3. Теперь накладываем на арматуру и вставляем в петлю крючок.
  • Шаг 4. Вертим крючок и захватываем им второй конец проволоки, тянем другой конец проволоки на себя.
  • Шаг 5. Достаем крючок и загибаем концы. Если длинные получились – обрезаем.

Сколько будет нужно делать оборотов, определится практическим путем. Если слишком мало – обвязка окажется слабой, если много – проволока станет рваться. Обычно – от трех до пяти оборотов.

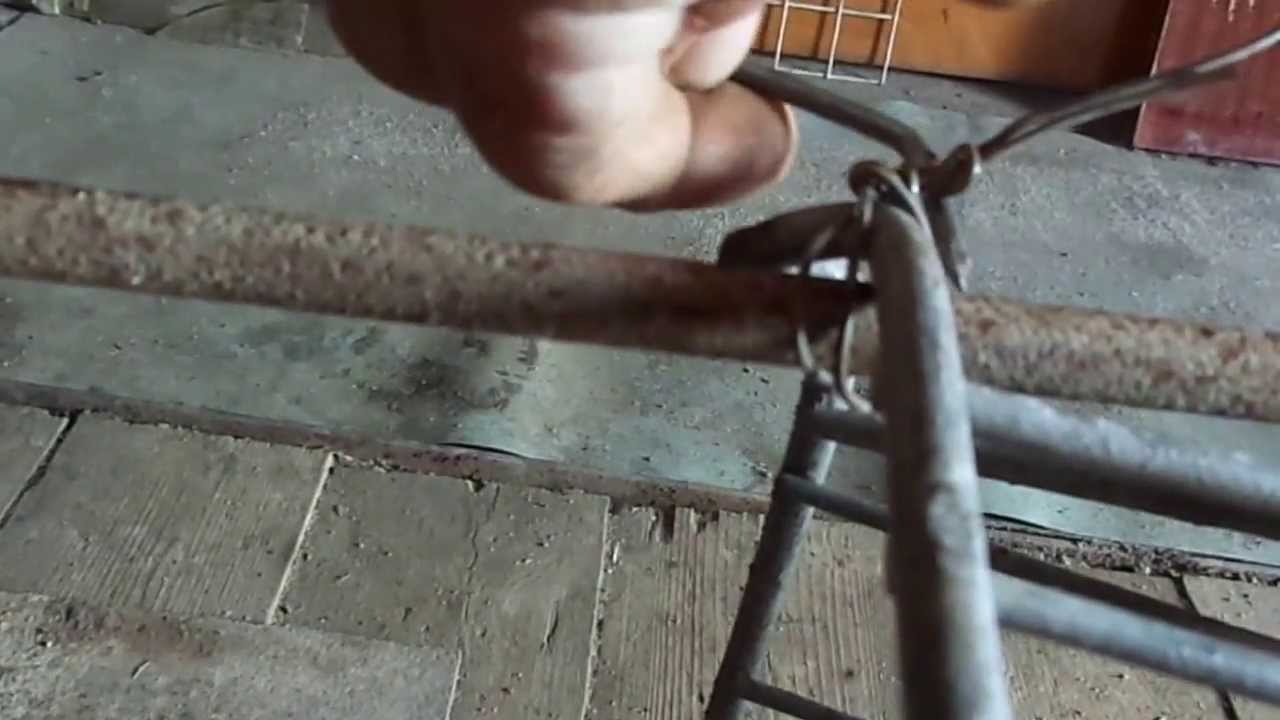

Способ №2

Порядок работ:

  • Шаг 1. В этом варианте проволока тоже складывается пополам.
  • Шаг 2. Прижимаем ее пальцами к прутку, и загибаем концы на себя.
  • Шаг 3. Вставляем крючок, крутим, достаем и загибаем концы.

Здесь проволока держится уже намного лучше и надежнее.

Совет мастера: самая распространенная ошибка при вязке арматуры – это длинные скрутки. Чтобы такого не получалось, проволоку всего лишь нужно подгибать перед вращением крючка – так, чтобы он успевал сделать 3-4 оборота.

Способ №3

Порядок работ:

  • Шаг 1. Берем кусок проволоки, складываем вдвое.
  • Шаг 2. Заводим снизу.
  • Шаг 3. Захватываем крючком за петлю.
  • Шаг 4. Оставшийся «хвост» перегибаем через крючок.
  • Шаг 5. Образовавшуюся петлю и крутим.

Способ №4

А вот, по отзывам, самый удобный способ собственноручно вязать проволоку на арматуре:

  • Шаг 1. Вставляем крючок в петлю и захватываем им же другой конец – тот, что держим рукой.
  • Шаг 2. Одновременно загибаем проволоку вниз, через крючок.
  • Шаг 3. Тянем крючок на себя и крутим несколько раз. Вот и все!

В этом способе есть достаточно весомый плюс – левая рука остается свободной и ею можно придерживать арматуру, что очень удобно.

com/v/FQJxwP5HsT4?autoplay=0″ wmode=»transparent»/>

Вяжем арматуру специальными пистолетами

А они бывают самыми разными – электрическими и аккумуляторными, самого разного производителя. Первыми до такого чуда техники додумались японцы – благодаря их приспособлению проволока на одном узле закручивается в течение секунды и строго в определенной силе натяжения: не слабо, но и не так, чтобы ее рвало.

Вот только одна незадача: стоят такие пистолеты очень дорого. И здесь русские мастера выходят из положения, кто как может: кто-то покупает, а потом перепродает пистолет, кто-то отдает предпочтение дешевой китайской подделке (на один фундамент хватит), а кто-то ищет возможность взять такой пистолет в аренду – и такая возможность, на самом деле, есть.

Но не важно, какой вы выберете способ или инструмент – главное, чтобы арматура была связана на совесть. Тогда и фундамент под баней будет долгие годы радовать прочностью и отсутствием каких-либо трещин.

Вязка арматуры для фундамента своими руками

Что такое крючок для вязки арматуры и его виды

Приспособление обеспечивает удобство, быстроту и безопасность работы.

С его помощью связывают между собой перпендикулярные прутья толщиной не более 2 мм в местах их пересечения. Сфера применения – ленточный фундамент, строительство жилых, производственных и административных объектов.
Вязальный крючок несложно сделать самостоятельно, если знать особенности его конструкции.

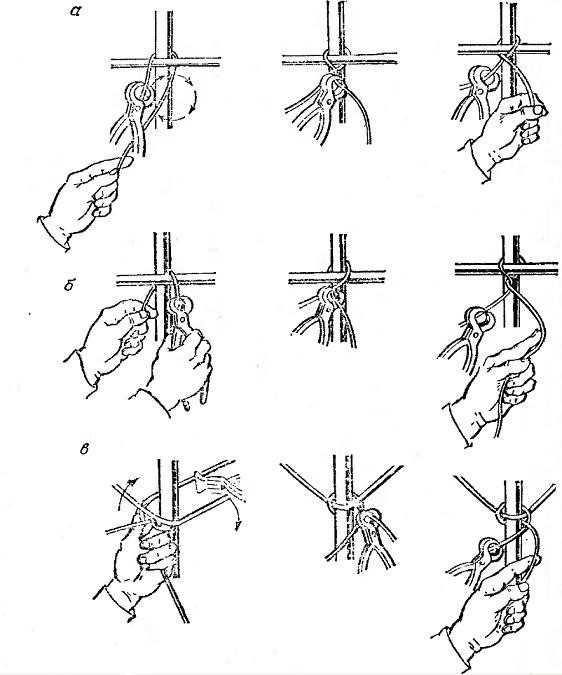

Схема вязки арматуры крючком

https://www.youtube.com/watch?v=MVyXEjdBNkk

В зависимости от того, какой тип изделия планируется приобретать, будет варьироваться и стоимость последнего. Естественно, наиболее дешевыми будут простые модели. Чуть подороже обойдутся механизированные крючки, и самыми дорогими будут профессиональные устройства, они же пистолеты для вязки арматуры. В таблице ниже мы рассмотрим все три категории инструментов, сравним расценки на них и технические характеристики.

Название моделиТехнические характеристикиСтоимость изделия
Крюк для скрепления армированных сеток СИБРТЕХ
  • Длина изделия — 210 мм.
  • Материал рукояти — дерево.
  • Вес изделия — 0,15 кг.
134 р.
Крюк для скрепления армированных сеток СИБРТЕХ 84879
  • Длина изделия — 210 мм.
  • Материал рукояти — пластик.
  • Вес изделия — 0,13 кг.
220 р.
Крюк для соединения арматурных прутов механизированный SPARTA 848805
  • Диаметр вязальной проволоки — любой.
  • Материал рукояти — резина.
  • Вес изделия — 0,37 кг.
630 р.
Крючок для вязки арматуры механизированный КА300
  • Стержень крюка изготовлен из нержавеющей стали.
  • Рукоять — ударопрочная пластмасса.
800 р.
Пистолет для вязки арматуры RT 308 GROST
  • Максимальный размер арматуры — D16*D16.
  • Минимальный размер арматуры — D6*D6.
  • Диаметр вязальной проволоки на узел — 370-680 мм.
  • Масса пистолета с катушкой и аккумулятором — 1,4 кг.
  • Время зарядки аккумулятора — 1 ч.
38 790 р.
Пистолет для вязки арматуры RB655 МАХ
  • Время создания узла — 1,1 с.
  • Суммарный диаметр связанных арматурных прутов — 65 мм.
  • Витков за один шаг связки — 1.
  • Число узлов из 1 катушки — 110-210.
  • Число узлов от 1 полной зарядки — 420.
  • Вес изделия — 3,4 кг.
  • Период полного заряда батареи — полчаса.
148 000 р.

Вне зависимости от того, какой тип крючка для вязки арматуры будет использоваться в работе, для создания каркаса применяется одна технология, которая отличается простотой исполнения. Главное — подобрать правильный расходный материал, но этот момент мы рассмотрим ниже.

Чтобы связать прутья арматуры, потребуется специальная проволока, которая нарезается кусками. Их длина обычно составляет от 30 до 40 см. Это наиболее распространенные показатели, но расчет указанного параметра всегда идет от толщины сечения арматуры.

Вязание армирующего пояса с помощью крючков проводится по несложной схеме. Какие шаги следует провести:

  1. Сложить вязальную проволоку вдвое.
  2. Протянуть сложенный кусок под крестовиной, иначе говоря скрепляемым узлом.
  3. Скрестить петлю со свободными концами.
  4. Конец крючка вставить в проволочную петлю и зацепить за свободные концы.
  5. Начать обычные вращательные движения, с помощью которых проволока будет заворачиваться.
  6. После того, как первые несколько витков были сделаны, снизить скорость вращения и аккуратно затянуть узел до конца. В противном случае есть риск порвать проволоку.
  7. Вытащить крючок из петли и провести контроль получившегося соединения на прочность.

Чтобы проводить проверку надежности полученного узла, не обязательно проверять прочность проволоки и насколько затянуто соединение. Достаточно просто попробовать пошатать прутья армированной сетки. При правильном результате они будут неподвижны.

Это была схема вязки с применением обычного крючка. Однако она работает и при использовании винтового типа изделия. Начало вязки проходит по такому же принципу. Проволока складывается пополам, после чего пропускается под перекрещенными прутьями арматуры.

Далее ее края загибаются и закрепляются на крючке. Основное отличие механизированного изделия в том, что для завязывания проволоки достаточно просто потянуть рукоять крючка на себя. Не нужно самостоятельно заворачивать проволоку с помощью вращательных движений кисти.

Стержень крючка начинает вращаться за счет смещения. Далее ручка отпускается, после чего действие повторяется. Сколько раз потребуется повторить эту процедуру, зависит от того, какая степень жесткости должна быть получена. Плюс устройство имеет еще одну особенность — изделие может как складываться, так и раскладываться во время эксплуатации. Напоминаем, что для вращения изделия достаточно потянуть на себя его ручку.

Описанная схема связывания достаточно проста, но при этом обеспечивает надежное крепление армирующего пояса. Благодаря этому многие могут сэкономить на проведении этого типа строительных работ. При наличии небольшой практики и «прямых руках» можно провести вязку прутьев арматуры самостоятельно, что позволит сэкономить достаточное количество средств.

Ключевая задача — сделать так, чтобы проволока не оборвалась во время вязки арматуры. Для этого ее можно предварительно обжигать, если она недостаточно гибкая и плохо гнется. Чтобы получить оптимальный результат, проволоку следует некоторое время подержать над огнем. А перед тем, как использовать, ее потребуется охладить. Наиболее удобной является низкоуглеродистая сталь.

Данный параметр подбирается по возможности опытным путем, поскольку использование слишком тонкой проволоки приведет к тому, что узлы могут порваться, а слишком толстую проволоку будет сложнее согнуть.

Дополнительно при вязке могут использоваться специальные фиксаторы, представляющие собой пластиковые детали. Они прокладываются между опалубкой и прутьями, защищая всю конструкцию от повреждений.

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

  • слишком маленькая или слишком большая толщина стержня;
  • неудобные углы, под которыми изогнут крючок;
  • сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Предлагаем ознакомиться Кляймер для евровагонки: размеры, виды, видео

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

  • На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
  • Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
  • Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

  • Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
  • Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
  • Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
  • Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
  • Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе.

Пошаговая инструкция по вязке арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.
Как можно фиксировать арматуру?


Вязка стеклопластиковой арматуры

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.


Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

  1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
  2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
  3. В-третьих, не на всех строительных объектах есть электричество.

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

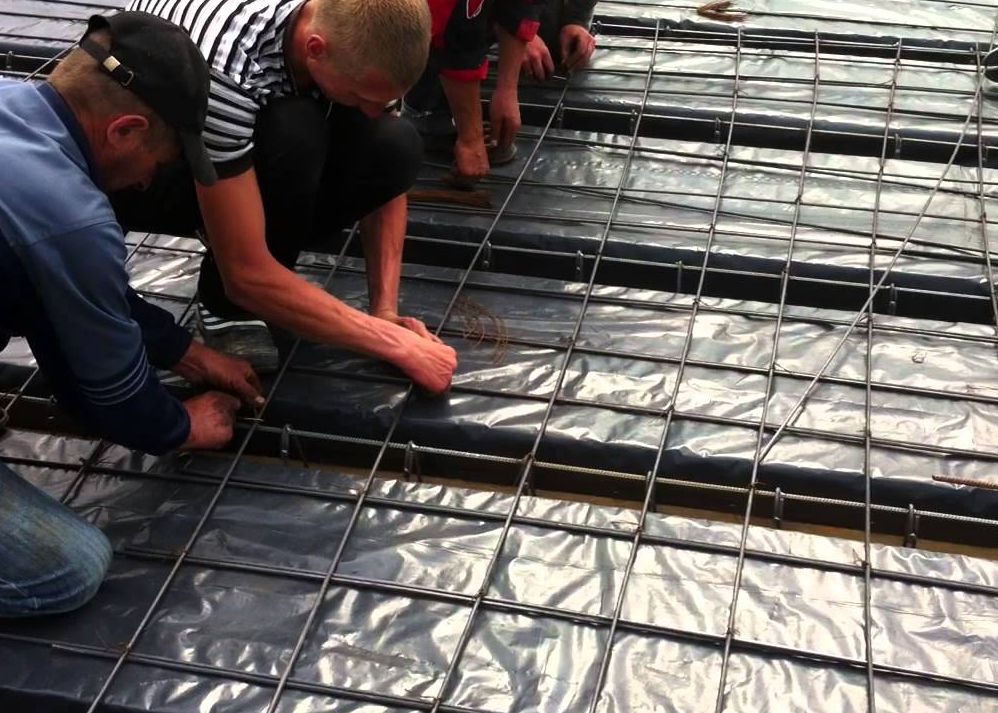

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязанияКраткое описание технических параметров
ОбычныйСамое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
ПолуавтоматическийПромышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
АвтоматическийПридуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

Предлагаем ознакомиться Бассейн из шлакоблока своими руками

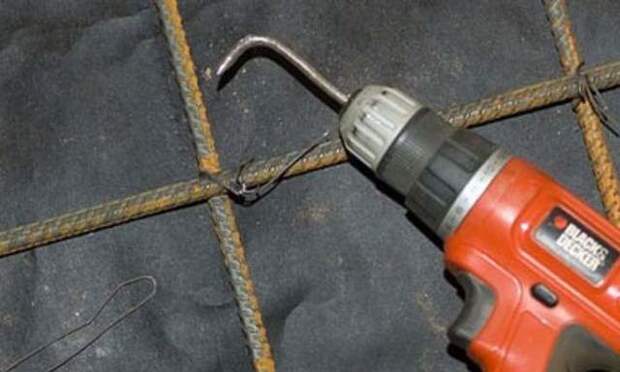

Крючок из шуруповерта для вязки арматуры
Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

В некоторых статьях утверждается, что вязать арматуру легко и просто. Это правда, если вам необходимо зафиксировать 5–10 прутков. Для большого объема надо иметь практические навыки, а они не появляются легко и просто, надо натренировать глаз и мышцы, довести свои действия до автоматизма. Только после этого вязание будет по-настоящему простым и качественным.

Перед началом работы болгаркой разрежьте моток проволоки с таким расчетом, чтобы длина равнялась 15–20 см, конкретные значения зависят от диаметра арматуры.

Шаг 1. Согните проволоку пополам и положите на ладонь левой руки – заготовки всегда будут рядом, не надо совершать лишних движений, расходовать силы и терять время.


Заготовки

Количество заготовок примерно 40–50 шт., выбирайте столько, сколько удобно удерживать в руке. Если концы перепутались, то носиком крючка поправьте их, проволока должна вытягиваться легко и по одной, рядом расположенные не будут падать на землю.

Шаг 2. Правой рукой вытяните из пучка одну проволоку, пальцами левой руки согните концы, а правой уменьшите радиус изгиба. Не надо делать радиус очень маленьким, это усложняет попадание в него носиком крючка. Приходится долго прицеливаться, поправлять положение и только после этого вязальный крючок может занять рабочее положение.


Приемы вязки арматуры

Шаг 3. Под углом примерно 90° согните кончик проволоки. Очень важно правильно определить длину загибаемой части, от этого зависит количество оборотов крючка и, соответственно, скорость вязания. Длина зависит от диаметров связываемой арматуры, она должна примерно на сантиметр превышать их сумму. Если все сделать правильно, то завязывание происходит после 2–3 оборотов крючка.

Шаг 4. Левой рукой подденьте согнутым кончиком проволоки под арматурину, изгиб должен немного возвышаться над поверхностью верхнего прутка.

Предлагаем ознакомиться С каким уклоном укладывается канализационная труба


Проволоку нужно поддеть под арматуру

Шаг 5. Длинные концы плотно зажмите пальцами левой руки, а правой потяните крючок на себя. Усилия средние, вам надо выпрямить проволоку и плотно прижать ее к арматуре. Тяните проволоку до тех пор, пока она примерно на сантиметр не возвышается над сеткой. Положение крючка должно быть вертикальным. Здесь важно регулировать, с какой стороны вытягивается проволока.


Крючком нужно подтянуть проволоку

Шаг 6. Прислоните концы проволоки к крючку и начинайте его вращать. Стягивайте до тех пор, пока усилие немного не увеличится. Очень сильно не надо, проволока порвется и придется все повторять сначала.

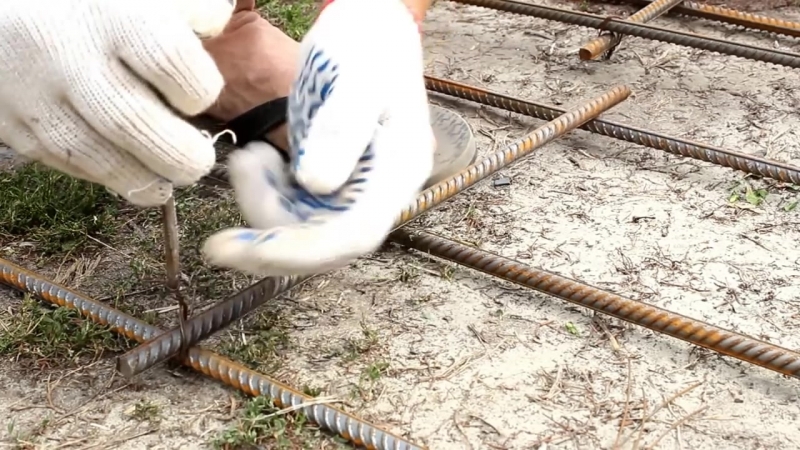

Скручивание проволоки крючком

Сила определяется опытным путем, после нескольких вязок вы уже будете понимать, как правильно и рационально работать. Все движения станут оптимальными, лишние исключаются.

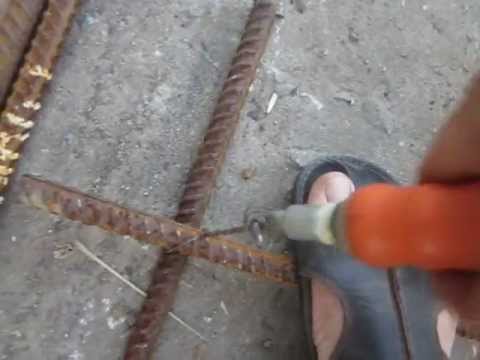

Вязка арматуры с помощью крючка
Не спешите и не нервничайте, вяжите в спокойном темпе. Непродуманные движения приносят только вред. Как только началось закручивание, сразу отпускайте концы проволоки в левой руке. Носик крючка их подденет и загнет в горизонтальное положение, ничего потом не придется поправлять.


Вязка арматуры

Переходите на полуавтоматический крючок только после того, как появится солидный практический опыт работы с обыкновенным. Этот инструмент требует более точной регулировки длины проволоки, при невыполнении условия работа не упрощается, а усложняется в сравнении с простым.

Крючок для вязки, сделанный своими руками

Самодельный вязальный крючок для арматуры имеет небольшой размер. Он не требует много времени на изготовление. Арматурогиб состоит из двух основных элементов: основы, которая является рабочей частью, и рукоятки. Его можно смастерить двумя способами.

Для монтажа изделия понадобятся такие материалы:

  • Сварочный электрод или стальная проволока диаметром 3–4 мм.
  • Отрезок тонкого шланга или ручку от использованного строительного мастерка.

Изготовление крючка для вязки арматуры своими руками

  • Из шланга делают рукоятку прибора под размер стержня.
  • Детали скрепляют между собой с помощью эпоксидной смолы.
  • Рабочую часть сгибают под углом 900 на расстоянии 6 см от рукоятки. По виду она напоминает коромысло.
  • Наконечник длиной не более 2 см дугообразно деформируют.
  • Вязальный крючок перед вводом в эксплуатацию натачивают напильником.

Чтобы изготовить приспособление для вязания, понадобятся:

  • Кусок стальной проволоки диаметром 7–8 мм.
  • Фиксаторы: шестигранные гайки и шайбы соответствующего диаметра, чтобы их можно было установить на стержень.
  • Отслужившая ручка от любого ручного инструмента: отвертки, валика для малярных работ.

Процесс изготовления такой же, как и в предыдущем случае. Только ручку крепят к основе при помощи фиксаторов. Она должна сохранять свободное вращение вокруг основы.

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

  • — рукоятка кельмы, кусок шланга или ручка от валика
  • — электрод или 4 мм проволока
  • — точило

Процесс

  1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
  2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
  3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
  4. Загибаем конец стержня дугообразно.
  5. Затачиваем острую часть электрода точилом или с помощью напильника.

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

Этапы вязки арматуры

  • — нарезка стальной проволоки для заготовок
  • — складывание заготовки напополам и оборот вокруг пересечения прутьев
  • — захват концов проволоки крючком через петлю заготовки
  • — 2-3 вращательных движения для получения узла
  • — аккуратная подтяжка скрутки крючком
  • — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

Крючок из электрода

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Предлагаем ознакомиться Как сделать самостоятельно дверную коробку

Форма крючка практически не отличается от описанной выше. Процесс связывания армирующего пояса также не отличается от того, что применяется с ручными типами изделия. Поэтому основной сложностью при работе с автоматическим вязальным строительным крючком будет подбор оптимального режима работы шуруповерта. Определяющим показателем здесь является скорость. При правильно подобранном параметре работа будет проходить быстро и без брака.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

  • На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
  • В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
  • На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

  • Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
  • Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
  • На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Как вязать арматуру своими руками: приспособления и способы

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку. Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для арматуры 10 мм — это 25 см, для 12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

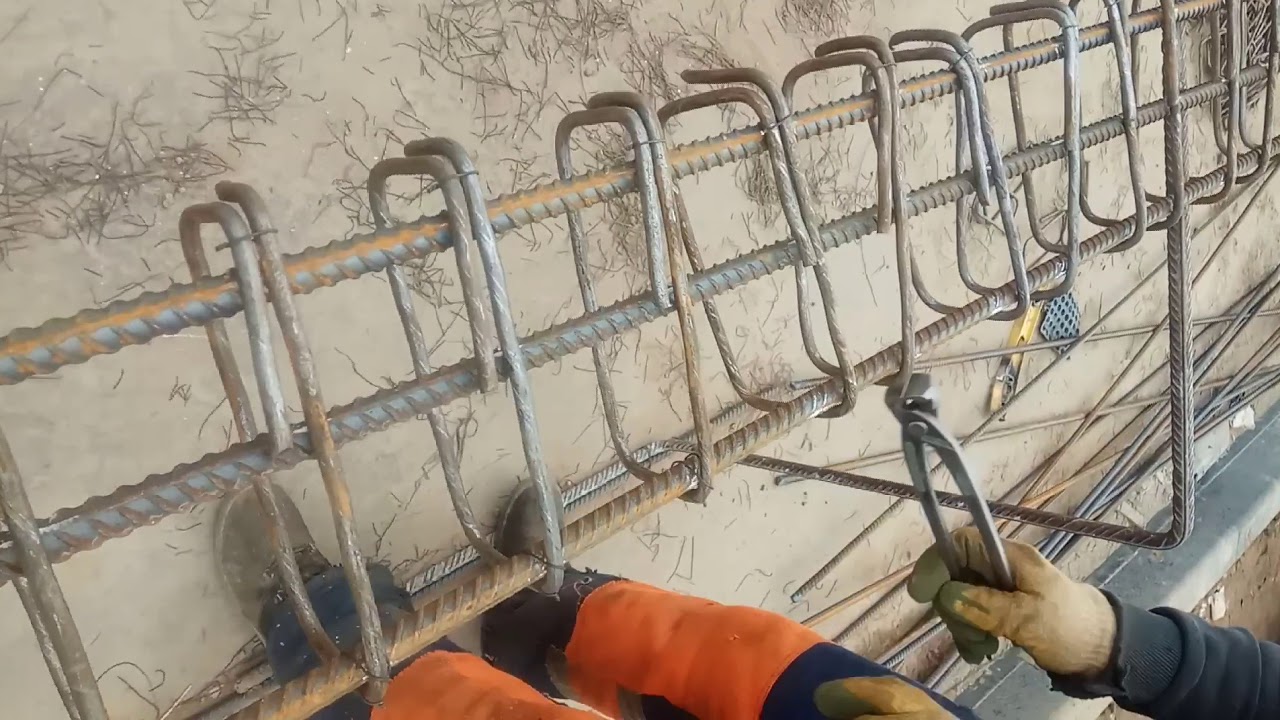

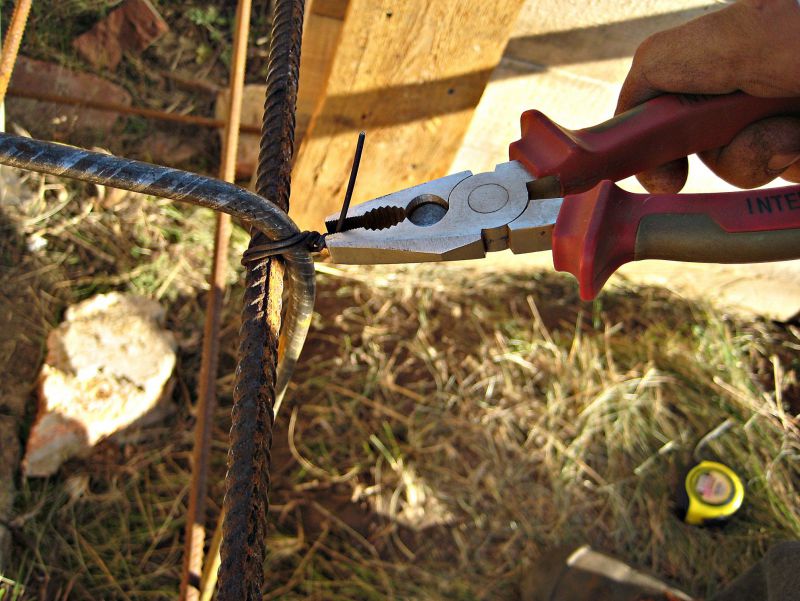

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

  • Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
  • Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.
    Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их. Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается, узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

baniwood.ru

Разновидность крючков для вязания

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

  • низкая стоимость;
  • простая эксплуатация;
  • подходит для труднодоступных мест.


Крюк из электрода своими рукам

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

  • долговечность;
  • простота использования;
  • высокая скорость.


Крючок для вязки арматуры из шуруповерта

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

  • устойчивость к коррозии;
  • прочность при растяжении;
  • низкая теплопроводность.

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.


Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

  • Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
  • В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
  • Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
  • В петлю продевают крючок.
  • Инструментом захватывают концы проволочных стержней.
  • Совершают вращательные движения для надежного крепления проволоки. Получается 2–3 оборота.
  • Осторожно дотягивают узел, чтобы не разорвать.
  • Вязальный крючок вытягивают.
  • Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

При применении простого самодельного крючка техника вязания предполагает такие действия:

  • Проволоку, которая будет скрепляющим элементом, режут на кусочки по 30 – 40 см;
  • Каждый кусочек складывается в два раза и прикладывается к месту скрещивания прутьев. Прикладывают снизу, чуть приподнимая край проволоки;
  • В полученную петлю продевается конец крюка, а второй конец загибается с обратной стороны инструмента;
  • Потом, крепко удерживая инструмент в руке, выполняют круговое вращение, что заставляет прутья перекручиваться между собой;
  • После необходимого для фиксации количества поворотов, крючок вытаскивается.

Предлагаем ознакомиться Как правильно подключить розетку от розетки
Важно! Слишком тугая вязка арматуры может переломить проволоку.

Вязание винтовым крючком выполняется таким же способом, но вместо вращения выполняется притягивание рукояти на себя, что приводит в действие вращательный механизм крюка.

Внимание! При высоком качестве вязки, надежность стяжки проверяется пошатыванием участков арматурной конструкции относительно друг друга. Необходимо исключить их шевеление.

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.

Полезный совет! Прежде чем нарезать проволоку нужно сделать несколько проб. Вычислив необходимую длину, можно резать проволоку более точно, чтобы остатков не оставалось.

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

  1. Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
  2. Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец. После этого совершают простые вращательные движения.
  3. Несколько первых оборотов делаются достаточно быстро.
  4. Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
  5. После этого крючок просто вытаскивают и делают контроль прочности соединения.

Шаги 5-8 — наматывание проволоки с помощью крючка

Полезный совет! Чтобы проверить надежность стяжки не нужно пробовать саму проволоку. Необходимо пошатать прутья арматуры относительно друг друга. Они не должны шевелиться.

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Некоторые особенности

Для вязки лучше всего подойдет низкоуглеродистая сталь. Она плохо поддается деформации, а при необходимости можно сделать ее отжиг, что улучшит свойства материала. Чтобы обеспечить оптимальный уровень гибкости, диаметр проволоки выбирается около 1,5 см. Слишком тонкая – быстро порвется, а более толстая – не сможет согнуться как необходимо.

Удобный и простой инструмент, сделать который своими руками не так уж сложно – крючок для вязки арматуры, поможет быстро и без особых усилий сделать необходимую конструкцию, которая будет улучшать прочность и износостойкость фундамента. При этом будут улучшаться параметры долговечности и надежности дома.

Понять принцип работы и получить некоторый опыт на практике можно, только если попробовать связать арматуру своими руками при помощи крючка. Это простой и интересный процесс станет еще более удивительным и увлекательным, если использовать самостоятельное приспособление. Решив связать арматуру таким образом, следует выбирать тип крючка для вязания, в зависимости от параметров будущей конструкции.

Приспособление из шуруповерта

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Некоторые особенности

Крючок с винтом

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

Для вязки лучше всего подойдет низкоуглеродистая сталь. Она плохо поддается деформации, а при необходимости можно сделать ее отжиг, что улучшит свойства материала. Чтобы обеспечить оптимальный уровень гибкости, диаметр проволоки выбирается около 1,5 см. Слишком тонкая – быстро порвется, а более толстая – не сможет согнуться как необходимо.

Удобный и простой инструмент, сделать который своими руками не так уж сложно – крючок для вязки арматуры, поможет быстро и без особых усилий сделать необходимую конструкцию, которая будет улучшать прочность и износостойкость фундамента. При этом будут улучшаться параметры долговечности и надежности дома.

Понять принцип работы и получить некоторый опыт на практике можно, только если попробовать связать арматуру своими руками при помощи крючка. Это простой и интересный процесс станет еще более удивительным и увлекательным, если использовать самостоятельное приспособление. Решив связать арматуру таким образом, следует выбирать тип крючка для вязания, в зависимости от параметров будущей конструкции.

Как мы уже отметили выше, крючок применяется для вязания стержней между собой.

Вязать арматуру, значит связывать между собой отдельные элементы специальной вязальной проволокой. Проволока делается из закаленной стали, выдерживает огромные нагрузки на растяжение и имеет диаметр 1-2 мм.

Проволокой обвязывают узлы соединений, собирая каркас как в конструкторе. При вязке наша задача – сформировать из отдельных стержней рабочую конструкцию, и убедится в том, что она достаточно крепка чтобы выдержать давление, к примеру, нескольких тонн монолитного бетона.

После застывания каркас интегрируется в бетон, образуя всем известный нам железобетон. Но до того момента – это две разные конструкции.

Вязать арматуру – значит делать огромное количество однотипных действий, состоящих из обвязки стержней в нескольких десятках мест проволокой.

Вязка арматуры

К примеру, если вам нужно сделать каркас под колонну высотой 2 метра и с сечением 30×30 см, то для этого потребуется закупить порядка 10-15 стержней и собрать их вместе в каркас аналогичных размеров. Количество обвязанных проволокой узлов в таком случае стремится к нескольким сотням.

Подобные задачи крючки и помогают нам осуществить. Они позволяют вязать проволоку под арматурные узлы быстро и качественно, ускоряя рабочий процесс, без преувеличения, в несколько раз. Производство и скорость вырастает, качество узлов возрастает, следовательно, повышается качество исполнения всей конструкции, что для несущих оснований крайне важно.

Способы вязки арматуры для фундамента: преимущества и недостатки

Качественно связанная арматурная сетка – залог прочности фундамента. Вязка арматуры – очень ответственное дело и выполнять его нужно под руководством профессионала. В зависимости от вида работ, для вязки арматуры применяются разные способы и инструменты.

Учимся вязать арматуру правильно: какие способы и инструменты лучше применять

Правильно связанная арматурная сетка – основа фундамента. Ее главное предназначение – выдерживать нагрузку при заливке, не меняя своей формы. Очевидно, что некачественно связанная арматура может стать причиной деформации всей конструкции.

Чтобы этого не допустить, изучим основные правила вязки арматуры.

Перед началом процесса нужно подготовить элемент к монтажу, подать к месту вязки и установить в проектное положение. Затем можно начинать вязать.

Проволока – основной элемент при выполнении вязки. Обязательно используйте обожженную проволоку – она хорошо гнется, прилегает к арматуре и не рвется. От этих свойств зависит качество узла, а следовательно, и прочность всей конструкции. Опытные мастера рекомендуют брать проволоку диаметром 1-2 мм.

Самые популярные инструменты для вязки арматуры – это крючок (обычный или винтовой) или специальный пистолет.

Вязка крючком

Вязка крючком выполняется вручную и требует от мастера определенной сноровки. Скрещивайте стержни внахлест и связывайте их по краям и в середине с помощью проволоки. Это достаточно сложная работа, поэтому выполнять ее должны не менее трех человек. Недостаток ручной вязки в том, что этот процесс занимает очень много времени.

Вязка при помощи пистолета

Выполнять вязальные работы с помощью специального пистолета очень удобно: процесс осуществляется автоматически, а вы лишь нажимаете на кнопку. Использование пистолета позволяет существенно ускорить процесс вязки и облегчить работу мастеру.

Однако у этого метода есть свои минусы – с пистолетом очень неудобно вязать в труднодоступных местах, быстро разряжается батарея и расход проволоки выше.

Существует еще один способ – вязка арматуры при помощи металлических скрепок, однако этот метод не очень популярен среди профессионалов. Скрепки можно купить в магазине, они обойдутся значительно дешевле, чем пистолет. Недостаток этого способа в том, что этот процесс довольно трудоемкий.

Ручная вязка в основном используется в строительстве небольших частных домов. При строительстве крупных объектов, таких как панельные дома, арматуру варят.

Материалы по теме

Вязка арматуры своими руками — как правильно вязать арматуру

Для обеспечения требуемой надежности любых железобетонных конструкций необходимо использовать только качественные строительные смеси и арматуру. Но не меньшая роль при этом отводится правильному креплению, фиксации металлической арматуры. От того, насколько прочна стальная конструкция из армирующих элементов, зависит не только надежность фундамента, но и долговечность всего здания. Именно поэтому к качеству вязки арматуры предъявляются самые жесткие требования.

Вернуться к содержанию

Почему именно вязка

Крепление двух и более деталей арматуры для создания какой-либо конструкции можно производить несколькими способами: точечной сваркой, дуговой сваркой, специальными соединительными элементами, пластиковыми хомутами или вязкой проволокой.

Монтаж арматуры при помощи пластиковых хомутов способен обеспечить хорошую фиксацию элементов, однако не обеспечивает достаточной прочности соединений в условиях действия динамических нагрузок на «голый» каркас. Другими словами: если наступить на верхние элементы конструкции во время сборки каркаса или проявить неосторожность в процессе заливки арматуры бетоном, некоторые соединения могут лопнуть, не выдержав нагрузки. Также в данном случае следует с осторожностью использовать вибрационное оборудование для уплотнения залитого бетона.

Вязка арматуры пластиковыми хомутами

Специальные соединительные элементы разработаны для монтажа арматуры из композитных материалов. Соответственно не применяются в случаях со стальными армирующими элементами.

Точечная сварка может быть использована для создания каркаса из стальных прутков, имеющих диаметр менее 24 мм. Для прутков с большими диаметральными размерами подойдет дуговая сварка. Это менее трудоемкий процесс, чем ручная вязка проволокой, но для ответственных сооружений ее использовать не рекомендуется. Это связано с особенностями поведения металла арматуры во время плавления и осадки (процесса сварки) и после него. Стальные прутки армирующего каркаса очень подвержены коррозии в местах соединений, что значительно сокращает срок службы железобетонного сооружения. Конструкция теряет целостность вследствие температурного объемного и линейного расширения и сужения материала каркаса. Также это происходит в результате воздействия переменных динамических и статических нагрузок во время эксплуатации.

Вязка арматуры проволокой

Наиболее трудоемкий и, в то же время, надежный способ крепления элементов стального каркаса — вязка арматуры своими руками. Долговечность и прочность соединений арматуры металлической проволокой, диаметр сечения которой колеблется в пределах от 0,8 до 1,5 мм, достигается за счет пластичности и большой прочности на разрыв этой проволоки. Конструкции из стальной арматуры, связанной качественной проволокой не страшны ни температурные расширения, ни большие нагрузки, поскольку такая система армирования способна деформироваться под действием различных факторов без нарушения целостности каркаса. Стальная проволока способна растягиваться или сжиматься, деформироваться под воздействием различных нагрузок, но свою функцию она выполнит безупречно на протяжении всего срока службы строения.

Следует отметить, что в последнее время при армировании фундамента некоторые строители стали использовать новый для российского рынка строительный материал — стеклопластиковую арматуру. Советуем внимательно ознакомиться с ее достоинствами и недостатками. Информацию по типу и материалам изготовления обычной стальной арматуры Вы можете найти в здесь.

Вернуться к содержанию

Как вязать стальную арматуру

Вязка арматуры своими руками происходит только после окончания подготовительных работ: обустройства дренажа, коммуникаций, обеспечения гидроизоляции, укладки песчаной и щебеночной подушки. Далее происходит монтаж нижней продольной части арматуры, которую можно закрепить как на уложенные на дно траншеи кирпичи, так и на вбитые по периметру вертикальные пруты — опоры. Здесь важно точно контролировать укладку по горизонтали и по вертикали строительным уровнем и отвесом, поскольку неправильно установленная арматура не способна обеспечить фундаменту требуемую долговечность, прочность и надежность. При укладке данного слоя арматуры в области углов, концы прутков необходимо загнуть минимум на 25 сантиметров так, чтобы они хорошо фиксировались с элементами арматуры соседней стены. Это важный момент, необходимый для обеспечения целостности конструкции в процессе эксплуатации. Вязать этот слой арматуры необходимо как между прутками, так и к опорам, как можно чаще (не менее 70 % соединений должны быть связаны). Обязательными местами фиксации являются углы и пересечения с поперечными прутками.

Приемы вязки арматуры

После того, как нижний слой прутков готов, и на него уложены и закреплены поперечные прутки, качество монтажа следует снова проверить уровнем. Для удобства и улучшения характеристик, поперечный набор арматуры можно выполнить в виде загнутых под прямым углом (в виде квадрата или прямоугольника) гладких или ребристых деталей арматуры.

Чтобы закрепить на поперечном слое верхнюю продольную арматуру из стальных ребристых прутков, используют все ту же проволоку, а для контроля горизонтальности используют все тот же инструмент, уровень.

Вязка арматуры &ndash один из важнейших этапов строительства фундамента, которому должен предшествовать монтаж опалубки. Как сделать металлическую или деревянную опалубку для ленточного фундамента, Вы узнаете из нашей статьи: http://vse-postroim-sami.ru/building/fundament/3584_kak-sdelat-opalubku-dlya-fundamenta/.

Вернуться к содержанию

Чем вязать арматуру

Такой трудоемкий процесс как, вязка арматуры для фундамента своими руками, можно выполнять при помощи только лишь плоскогубцев или крюка, сделанного из гвоздя или металлической ручки от валика. Этот самодельный инструмент достаточно эффективный, если фундамент укладывается под гараж, баню или небольшую хозпостройку. Если строительство планируется более масштабным, целесообразно приобрести специальный инструмент для вязки арматуры: обычный или винтовой крючок для вязки арматуры, пистолет.

Для наглядности предлагаем видеоролик, в котором показаны разновидности крючков для вязания арматуры, а также сама технология вязки.

Для ручной вязки арматуры крючком, винтовым или обычным, сначала подготавливают проволоку, нарезая ее на куски, длинной около 400 мм. Далее ее складывают вдвое, формируя петлю, и продевают между деталями арматуры. При помощи крюка, концы проволоки продевают в петлю и закручивают.

Вязка арматуры крюком

Заметим, что конструкция обычного крючка позволяет быстро скручивать проволоку, вращением рукояти. А схема устройства винтового крюка обеспечивает еще более быструю фиксацию арматуры проволокой. При этом процесс скручивания происходит в результате поступательного движения рукоятки вверх и вниз. Покупка этих инструментов выгодна для достаточно масштабных строительств, поскольку значительно сокращает трудоемкость вязки армирующих материалов и, соответственно, сроки строительных работ.

Вернуться к содержанию

Пистолет для вязки арматуры

Наиболее быстро и качественно связать арматуру стальной проволокой, диаметром от 0,8 до 1,5 мм, помогает пистолет.

Вязки арматуры пистолетом

Это достаточно дорогое строительное оборудование, которое есть смысл приобретать крупным строительным компаниям, и вот почему:

  • продолжительность вязки одного соединения — 0,8 с;
  • малый вес аппарата освобождает вторую руку рабочего, которой он теперь может придерживать конструкцию;
  • встроенная система регулировки длинны проволоки и усилия закрутки позволяет добиться равномерного распределения напряжения в конструкции;
  • различные модели пистолетов предназначены для вязки арматуры любого диаметра.

Процесс вязки арматуры пистолетом происходит так: проволока выходит из катушки, встроенной в корпусе, и через направляющие перемещается вокруг деталей каркаса, формируя несколько витков. Затем специальный механизм производит скрутку и обрезку проволоки.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как вязать арматуру проволокой крючком. Как правильно вязать арматуру

Как вязать арматуру проволокой крючком. Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки.

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться.

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Способы вязки арматуры

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции.

Как вязать арматуру шуруповертом. Участник форума «Дом и Дача» amarrak рассказывает о том, какими способами можно вязать арматуру для фундамента

Крючок для вязки арматуры
Ручной крючок можно сделать из любой проволоки или сварочного электрода 3-4 мм толщины. Чтобы ручка была удобной на неё можно надеть кусок шланга. Ещё его можно сделать из мастерка, у которого отломалась лопатка. Его конец подгибается и затачивается. Подойдёт для этого и ручка от малярного валика. У купленного в магазине крючка для вязки – крючок свободно вращается в ручке.
Ещё для вязки арматуры можно использовать шуруповёрт зажав в его патроне насадку в виде крючка который можно сделать самому из гвоздя, шестигранника 4 мм. или другого подобного материала. Закрепив насадку нужно опытным путём, на глаз определить скорость вращения шуруповёрта, чтобы он туго закручивал проволоку и при этом не рвал её.
Проволока
В качестве вязальной проволоки применяется низкоуглеродистая отожженная сталь, чтобы проволока была мягкая на изгиб. Проволока бывает разного цвета — черная без покрытия, оцинкованная или белая. Если проволока плохо гнётся её нужно подержать 30 мин в костре, а затем охладить на воздухе.
Как правило для вязки арматуры диаметром 10-14 мм применяется проволока1,2-1,4 мм. Если взять тонкую проволоку, то её придётся складывать в два раза, потому что он слабовата, а более толстую трудно крутить.
Иногда для ускорения работы необходимо померить длину окружности мотка проволоки. В некоторых случаях её можно сразу разрезать и получить много готовых отрезков.
Как вязать
Берётся арматура и кладётся друг на друга крестом. Затем проволока длиной 30-40 см. складывается пополам.
Вариант первый – для вязки плиты или для горизонтального слоя арматуры. На расстоянии одной трети от петли проволока загибается вокруг пальца. Потом её подсовывают под арматуру, а в петлю нужно вставить крючок. Свободный кусок проволоки, огибая арматуру, натягивается и заводится на ложе крючка, который крутиться и захватывает при этом конец проволоки. При этом руки не отпускают проволоку до тех пор, пока крючок не захватит крепко проволоку, потом она отпускается. Количество оборотов определяется опытным путём. После закручивания проволоки крючок вынимается, а свободные концы проволоки можно обрезать.
Второй вариант применяется для вертикального слоя арматуры, в этом способе арматура фиксируется, лучше, чем в первом варианте.
В этом варианте проволока складывается пополам, но прутки обвязываются по-другому как на фото. Затем пальцами проволока плотно прижимается к прутку, а концы проволоки загибаются на себя, вставляется крючок в петлю и проволока закручивается. Крючок вынимается, концы проволоки загибаются.
Вязка при помощи шуруповёрта
Всё производится, так как рассказано выше, но при этом используется шуруповёрт. Поэтому нужно немного освоиться с инструментом и вязка арматуры будет лёгкой.

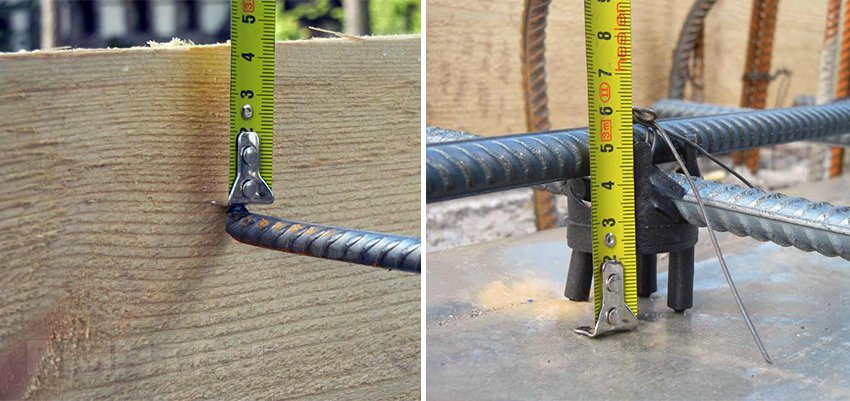

Фиксаторы защитного слоя
Во время вязки арматуры для плиты в качестве подставок под арматуру можно использовать нарезанные трубы ПВХ диаметром 40-50 мм. Их нарезают как колбасу на дольки, требуемой высоты. Паяльником в них можно сделать выемки для арматуры.

Как вязать арматуру под бетон. Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

  • песчано-щебеночной подушки, демпфирующей реакцию грунта;
  • марочного бетона, изготовленного по стандартной рецептуре;
  • силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

  • обеспечивает запас прочности фундамента;
  • предотвращает разрушение плиты и образование трещин;
  • воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

  • для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
  • формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
  • выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
  • используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

  • ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;
  • полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
  • автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

  • для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
  • при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

  • для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
  • соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
  • при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

Крючок арматурщика. 1 Назначение и особенности процесса

Для начала определим, что делает крючок для вязки арматуры, и какая задача перед ним стоит.

Как мы уже отметили выше, крючок применяется для вязания стержней между собой.

Вязать арматуру, значит связывать между собой отдельные элементы специальной вязальной проволокой . Проволока делается из закаленной стали, выдерживает огромные нагрузки на растяжение и имеет диаметр 1-2 мм.

Проволокой обвязывают узлы соединений, собирая каркас как в конструкторе. При вязке наша задача – сформировать из отдельных стержней рабочую конструкцию, и убедится в том, что она достаточно крепка  чтобы выдержать давление, к примеру, нескольких тонн монолитного бетона.

После застывания каркас интегрируется в бетон, образуя всем известный нам железобетон. Но до того момента – это две разные конструкции .

Вязать арматуру – значит делать огромное количество однотипных действий, состоящих из обвязки стержней в нескольких десятках мест проволокой.

Вязка арматуры

К примеру, если вам нужно сделать каркас под колонну высотой 2 метра и с сечением 30×30 см, то для этого потребуется закупить порядка 10-15 стержней и собрать их вместе в каркас аналогичных размеров. Количество обвязанных проволокой узлов в таком случае стремится к нескольким сотням.

Очевидно, что такой труд своими руками без инструментов делать нельзя. Мало того что вы просто быстро устанете, так ведь проволока еще и довольно острая, что чревато мелким травматизмом.

Подобные задачи крючки и помогают нам осуществить. Они позволяют вязать проволоку под арматурные узлы быстро и качественно, ускоряя рабочий процесс, без преувеличения, в несколько раз. Производство и скорость вырастает, качество узлов возрастает, следовательно, повышается качество исполнения всей конструкции, что для несущих оснований крайне важно.

1.1 Конструкция

Из чего же крючок для вязки арматуры состоит? Конструкция у него, очень простая. Настолько простая, что сделать его можно даже своими руками, а производство моделей без дополнительного функционала поставлено на поток.

Это впрочем, не касается продвинутых образцов. Тот же автоматический крючок-пистолет – самый настоящий профессиональный инструмент, высокотехнологичный и дорогостоящий.

Рассмотрим простейший крючок, который при желании можно сделать своими руками. Состоит он из:

  1. Ручки.
  2. Стержня.

Ручка делается из пластика или дерева. Здесь она мало чем отличается от ручки какой-нибудь отвертки, разве что форма немного иная, так как приспособлен крючок для действий с другой вращательной амплитудой.

Ручной крючок для арматуры

Стержень имеет диаметр от 2 до 4 мм. Делают его из того же металла, что и отвертки. Основание стержня наклонено от центральной оси на 15-30 градусов. Его крайняя часть закручена крючком еще сильнее, ее наклон уже равняется примерно 60-70 градусам.

По сути это обычный крючок с удобной ручкой. Его краешком мы зацепляем проволоку, затем поворачиваем инструмент вокруг своей оси как отвертку . Чем больше поворотов, тем больше витков образуется.

Принцип действия, как видим, крайне прост. Единственная проблема – огромное количество однотипных действий. Неопытный человек поработав с крючком пару часов, обнаружит что у него начинают болеть запястья, а работы сделано не так уж и много. Проблему решает автоматический подход или применение продвинутых инструментов для вязания.

Как вязать армопояс для фундамента. Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов. И, таким образом, дана инструкция для пользователей. Читайте также: «Как крепить мауэрлат к армопоясу».

  1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

  2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

  3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.

Как вязать арматуру для фундамента

Как правильно вязать арматуру для ленточного фундамента?

При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.

Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.

Сварка или обвязка

На первоначальном этапе закладки усиливающих элементов, при возведении предварительного каркаса, скелета армирующего пояса, можно воспользоваться сварочным аппаратом. Это существенно ускорит монтажные работы. Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер. Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Важно: не рекомендуется проводить весь монтаж с помощью электросварки. Это связано с хрупкостью стыков, а также преждевременной коррозией прутьев и сварочного шва.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

Типичные схемы армирования.

Применение электроинструмента

Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

Использование крюка для вязки арматуры.

Стандарт — не правило

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

  • Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
  • Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
  • Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса. Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса. Армирование нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Выпуски за границы конструкции – отдельная тема. При изготовлении каркаса надо помнить, что длина коротких краев поперечных арматур должна соответствовать простой формуле: диаметр, умноженный на 3. Например, для прута 10 мм выпуски делают на 25-30 мм от наружного края. При ячейке 40×40 см их нарезают с плюсовым допуском в 5,5-6 см.

Фото пространственного каркаса.

Схема сбора каркаса из арматуры

Расчёт здесь прост. При ширине канавы в 400 мм и глубине 600 мм нарезают поперечины длиной 360 мм из 10 мм прутка. Шаг обрешетки будет 300 мм. Режут вертикальные 650 мм прутья, учитывая, что при установке они немного погрузятся в щебень. Меряют стороны траншеи по длине. Берут арматуру 12 мм для обвязки прогонов.

Совет: когда начнёте вязать лесенки, то учитывайте допуски для углов и расстояние для заведения готовых боковых каркасов. По краям несколько поперечин не вяжите, чтобы облегчить сборку боковых конструкций в траншее.

Следующий шаг – установка готовых лесенок в канаву, вязка от углов. Так придается жёсткость предварительному каркасу. Выставляют их по размеру, повязав несколько прутов по углам. Должно получиться что-то наподобие забора с одинаковым шагом вертикальных арматурных палок.

Закладка арматуры.

Далее вяжут перпендикулярные перемычки и усиление углов. Можно изготовить сразу несколько длинных прогонов, но тогда для монтажа понадобятся грузоподъёмные механизмы, тали.

Совет: попробуйте сначала изобразить каркас на бумаге: боковые и верхние проекции. Тогда правильно собрать конструкцию и сделать ленточный фундамент своими руками не составит труда.

Также стоит отметить, что при закладке любого вида фундамента стоит провести точные расчеты, поручив это специалистам или инженерам. Связать правильный каркас не сложно, а вот срок службы ленты будет зависеть от других факторов: точности просчётов всех элементов усиления, подготовки, трамбовки несущей подушки и качества и уплотнения самого бетона.

Подробную схему создания обвязки фундамента своими руками можно посмотреть на следующих видео.

Рассмотрим как правильно вязать арматуру для фундамента в частном строительстве

Рассматрим основные виды соединения арматуры для ленточного фундамента. Применяемые материалы и инструмент. Дается подробная инструкция вязки арматуры, позволяющая выполнить работу своими руками.

Как правильно вязать арматуру для фундамента.

При строительстве домов и сооружений важными конструктивными элементами являются конструкции, выполненные из монолитного железобетона, такие как фундаменты, колонны, ригели, плиты перекрытий. Во всех этих строительных конструкциях основным элементом, воспринимающим нагрузку, помимо бетона является арматурный каркас, выполненный из арматурных стержней, соединенных между собой с помощью вязки. Рассмотрим, как правильно вязать арматуру для фундамента.

Виды соединения арматуры в фундаментах.

Арматура в строительных конструкциях почти всегда выполнена в виде каркасов – плоских или пространственных. В зависимости от назначения и размеров железобетонных элементов применяются два основных вида соединения:

соединение стержней с помощью сварки;

соединение с помощью ручной вязки проволокой.

Сварка арматурных каркасов применяется в больших конструкциях таких, как многоэтажные здания и различные промышленные объекты, так как при очень большом объеме работ ручная вязка будет неэффективна. Трудно представить, что при строительстве гидроэлектростанции кому- то в голову придет вязать арматуру вручную проволокой.

Однако при строительстве частного дома очень часто применяется вязка арматуры вручную с помощью проволоки. Стоит сказать, что четкого разграничения, указывающего на применение того или иного вида вязки арматуры под ленточный фундамент нет. И в строительстве частных домов иногда обоснованно применяют и сварку. При этом существует одно важное правило: варить можно арматуру, в обозначение марки которой входит литера «С», т.е. предназначена для соединения сваркой. В остальных случаях её вяжут с помощью проволоки. Преимущества соединения арматуры с помощью вязки проволокой можно отметить следующие:

не нарушается структура металла;

не требуется сварочный аппарат и сварщик;

работу выполнить может любой с наличием элементарного инструмента и вязальной проволоки;

Однако помимо положительных моментов есть и недостатки:

большая трудоемкость – особенно заметна при больших конструкциях;

малая жесткость пространственных каркасов – особенно заметна при высоких фундаментах.

Стоит сказать, что существует еще один вид соединения стержней – это контактная сварка, ее применяют в специализированных арматурных цехах. Производительность такого вида сварки большая и таким образом варятся сетки различных размеров и диаметров стержней.

Материалы, инструмент, применяемые для соединения арматуры

Для примера рассмотрим вопрос, как армировать фундамент. Для вязки арматуры под ленточный фундамент, применяется вязальная проволока диаметром от 0,8 до 1,2 мм. Использовать более толстую проволоку не рекомендуется из-за значительной жесткости. Проволока должна быть хорошо отожжена и быть достаточно мягкой. Перед армированием фундамента ее нарезают длиной 220-250 мм. Это можно сделать болгаркой, разрезав бухту на несколько частей.

Инструмент для выполнения вязки с помощью проволоки достаточно простой и может быть как самодельный, так и заводского изготовления. Для выполнения работ потребуется один из приведенных ниже:

самодельные крючки – изготавливаются из проволоки или электрода;

крючки вязальные заводского изготовления с вращающейся ручкой;

пистолет для вязки арматуры – профессиональный инструмент;

сварочный аппарат и электроды для соединения арматуры при помощи сварки.

Самодельные крючки и крючки заводского изготовления – самый распространенный инструмент, пользоваться которым может легко научиться любой непрофессионал.

Технология работ по вязке арматуры в фундаментах

При строительстве частных домов первая работа, с которой сталкиваются строители, – это армирование фундамента. Для его устройства необходимо изготовить арматурный пространственный каркас. Рассмотрим, как правильно армировать фундамент и как правильно вязать арматуру для фундамента. Обычно в данном случае используется арматура периодического профиля диаметром от 8 до 14 мм. Такой каркас чаще всего состоит из двух плоских – верхнего и нижнего, соединенных между собой соединительной арматурой. Чтобы максимально упростить задачу, плоские каркасы вяжутся с помощью шаблонов на столе или на специальных козликах. На козлики укладываются деревянные щиты по длине нашего каркаса, а потом – два или три продольных стержня, представляющие собой рабочую арматуру. Это выполняется, согласно схемы армирования фундамента. Потом выкладывается поперечная, распределительная, с шагом, указанным в схеме, – обычно 200 мм.

И производится вязка всех узлов каркаса. Для этого берется вязальная проволока длиной 250 мм, перегибается пополам и заводится снизу под крестообразное пересечение арматуры. Наверх выводятся петля и два конца проволоки. Вязальный крючок продевается в петлю, а два конца заводятся внутрь крючка с двух сторон. Вращая крючок по часовой стрелке, можно получить довольно прочное соединение. В данном случае очень удобен крючок с вращающейся ручкой. После нескольких пробных тренировочных соединений появится определенный опыт и скорость, которая очень пригодится при достаточно большом объеме работ. Конечно, все подобные работы намного легче выполнять не в траншее, а на подготовленном для этого верстаке. После изготовления всех плоских каркасов производится их сборка с помощью соединительной арматуры и вязки концов ее на верхнем и нижнем каркасах. По окончании работ по сборке каркасов их опускают в траншею и устанавливают опалубку. Таким образом, нами рассмотрен последовательный план работ, как вязать арматуру для фундамента. Он также может послужить ответом на вопрос как правильно вязать арматуру для ленточного фундамента.

Небольшое предостережение. Встречаются специалисты, которые вместо проволоки для вязки арматурных каркасов для фундамента пытаются использовать пластиковые стяжки, применяемые в монтаже электропроводки. Однако делать этого не стоит, так как в процессе заливки фундамента бетоном происходят большие нагрузки на арматурный каркас для фундамента, и эти стяжки могут не выдержать, произойдет разрыв, что недопустимо.

Как вязать арматуру на фундамент вручную

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

  • от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
  • изгибается пополам, заводится под нахлест прутков по диагонали;
  • жало крючка продевается в петлю;
  • проволочный хомут натягивается;
  • свободный край укладывается на ложе крючка;
  • вращением жала инструмента создается скрутка в 3-4 оборота;
  • после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

  • прямые прутки в углах соединены перехлестом;
  • каркасы стоят на подбетонке на вертикальных стержнях;
  • в сечении бетонной конструкции арматуры меньше 0,1%;
  • не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

При армировании ленты следует учитывать особенности этого фундамента:

  • при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
  • ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
  • каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
  • подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
  • при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
  • запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
  • соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
  • существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

    отсутствие связи в торцах – прутки верхнего и нижнего пояса должны быть связаны П-образными хомутами по всему периметру плиты;

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

  • при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
  • если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
  • минимальное число продольных прутков в одном столбе или свае равно 4.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Как вязать каркас для ленточного фундамента из арматуры?

Вязка арматуры имеет огромное значение для прочности и надежности конструкции. В нашей статье мы изучим все нюансы и способы вязания данного инструмента строительства для ленточного фундамента. Что он собой представляет? Это железобетонный замкнутый контур, который размещается под стенами постройки. Такое основание хорошо оптимизирует получаемую нагрузку. Для его возведения необходимо минимальное количество материал, но также нужно и качественное армирование. Для этого и понадобится вязка.

Процесс укладки и вязания арматуры

Для плотного укрепления ленточного основания используют обычную арматуру, какую образует цельная конструкция. Большую часть получаемой нагрузки она берет на себя, что значительно увеличивает жизненный цикл постройки. Для того чтобы связать качественную арматуру, нужно использовать такие материалы:

  • Материал с пометкой К, что означает способность устойчивости от коррозийного влияния;
  • С пометкой С, что значит соединение путем сваривания.

Важно! Не выбирайте арматуру для линейного фундамента, какую не маркируют индикатором – это может означать ее не качественность.

Способы соединения арматуры

Перед началом вязки, нужно определиться с типом соединения. Сделав мониторинг видео материалов, мы выделили три самых популярных способа:

  • Проволокой;
  • Хомутами из пластика;
  • Хомуты из пластика с сердцевиной из металла.

Стоит заметить, что для вязки арматуры для ленточного основания чаще всего используют проволочный материал, который надежный и уже проверенный многими. Если взять пластиковые хомуты, то они имеют преимущество в удобстве и быстроте, но они имеют плохую фиксацию. После бетонной обработки материалы не уступают друг другу.

Важно! Третий вариант соединений универсальный, так как объединяет качества двух видов.

Инструментарий для вязки

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты. Видео инструкции показывают применение таких самых популярных, которые намного облегчат процесс вязки. Итак, перечислим их:

  • Специальный крючок для вязания;
  • Дрель;
  • Пистолет для вязки;
  • Крючок, сделанный самостоятельно.

Внимание! Иногда также пользуются фиксаторами из пластика, но они не комфортны в применении, так как нужно наличие готового фундамента.

Все приборы работают примерно по одной схеме, но пистолет имеет отличие. Так как мы рассматриваем вязание для ленточного фундамента, мы не будет на нем останавливаться, так как из-за небольшой площади использовать его неудобно.

Самый оптимальный способ – это вязка крючком. Его преимущество в компактности и профессиональности. Для самой быстрой работы подойдет дрель со специальной насадкой, кукую рационально и выгодно использовать для соединений арматуры.

Внимание! Если у вас достаточно объёмная дрель, то для применения в данной ситуации она не подойдет. Стоит отметить, что ее можно смастерить и своими руками, для этого вам понадобится крючок и шуруповерт.

Выбор инструмента на качество работы влияния не имеет, так что можете выбирать любой механизм для вязки, который вам понравился.

Схема для вязки для ленточного фундамента

Для того чтоб вязать арматуру для ленточного фундамента вам не понадобиться сидеть часами, изучая видео уроки, достаточно только следовать ниже описанным инструкциям и все у вас получиться.

Первое, что необходимо сделать – это правильно монтировать каркас. Для этого необходимо придерживаться таких правил:

  • Количество поясов армирования ленточного фундамента определяется его длиной и высотой;
  • Если вы проектируете простую конструкцию, то она не имеет дополнительных прутьев в одном из рядов. В этом случае, схема напоминает куб, который состоит из восьми креплений.
  • Вязать арматуру необходимо с расстоянием 10-30 см – величина зависит от уровня нагрузки.
  • Величина сегмента совпадает с расстоянием;
  • Ширина должна быть примерно 30 см;
  • Если есть нужда, то можно вязать дополнительные линии арматуры.

Вязать арматуру необходимо в такой последовательности:

  • Берем кусок проволоки 25 см;
  • Складываем пополам;
  • Подводим под цельное соединение;
  • Цепляем крючком петлю и огибаем конструкцию ленточного основания;
  • Берем свободный край и кладем его на крючок;
  • Теперь начинаем процесс смотки;
  • Вертеть крючок необходимо по направлению стрелки часов;
  • По окончании процесса крючок вынимается.

Важно! Не закручивайте проволоку сильно туго, иначе она может лопнуть.

Если же работу выполняете при помощи шуроповерта, то смотка упрощается, а при помощи пистолета – процесс выполняется автоматически.

Другие методы соединений арматуры

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы. Например, из видео мы выделили следующие материалы для данного действия:

  • Хомуты из пластика – очень простой метод соединения, который способен быстро крепиться и ничем не уступает в прочности после бетонирования. Из минусов следует отметить такие пункты: цена, слабая прочность соединений и уязвимость от температурных влияний. Оптимально использовать для временных построек.
  • Соединение сваркой . Это прочная сила, какую образуют при помощи работы сварочного аппарата. Недостаток данного метода – это утрата арматуры.

Способ вязания пластиковой арматуры

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома. Стоит он намного меньше, но функционирует намного дольше. Вязать такой каркас нужно немного по-другому.

Прежде, чем вязать арматуру из пластика нужно выполнить детальные расчеты, ведь даже маленькая неточность может не выдержать давления. При создании фундамента применяют бобышки, которые защищают конструкцию от проседания. Процесс вязания происходит по такому же принципу – применяются проволока или приобретаются различные хомуты.

Важно! Для устойчивости такой конструкции монтируют специальные детали с металла.

Работа над связкой ленточного фундамента – очень важный элемент для создания прочности здания. Для вышеизложенного материала мы провели анализ большого количества источников, видео уроков и выделили основную информацию, которая может помочь вам в создании надежного основания постройки.

Как вязать арматуру для фундамента вручную: схема, видео

Ленточный фундамент часто используется в качестве основы для сооружений. Это замкнутый контур, напоминающий железобетонную ленту, который устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что повышает сопротивление здания к проседанию и препятствует его перекосу.

Такая конструкция позволяет создавать различные здания, включая деревянные дома и монолитные сооружения из бетона. Кроме того, для нее требуется гораздо меньше материалов и подготовительных работ, что позволяет сэкономить на строительстве, но для качественного основания, необходимо хорошее армирование лент, которое производится с помощью связной арматуры.

Укладка и вязание арматуры

Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная между собой в одну конструкцию. Основная нагрузка приходится на нее, что увеличивает срок жизни фундамента.

Для работы необходимо выбрать правильную арматуру. Для этого подойдет материал с индикатором K — устойчивый к коррозии. Используют и индикатор C, но он рассчитан на соединение путем сварки.

Перед тем как вязать арматуру для фундамента, необходимо выбрать способ ее соединения. Зачастую используют вязание, что позволяет скрепить части с помощью обычной проволоки. Для этого используют три соединителя:

  • проволоку;
  • пластиковые хомуты;
  • пластиковые хомуты с металлической сердцевиной.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант. Но пластиковые хомуты более удобны, быстрее крепятся и не требуют инструментов. Их единственный недостаток — плохая фиксация, но он проявляется лишь при нагрузке на каркас перед заливкой. После застывания бетона пластиковые хомуты не уступают по свойствам проволоке.

После выбора арматуры и соединителя нужно определиться со способом вязания, который зависит от инструмента.

Инструменты для вязания арматуры на фундамент

Так как правильно вязать арматуру на фундамент вручную достаточно сложно, для этого используют инструменты. Они позволяют ускорить процесс и существенно улучшить качество креплений. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.

Среди основных инструментов для вязки арматуры используют:

  • вязальный крючок;
  • дрель с насадкой;
  • вязальный пистолет;
  • самодельный крючок.

Иногда используют пластиковые фиксаторы (бобышки), но они неудобны в работе и требуют готового основания. Все инструменты действуют по схожему принципу, используясь для «смотки» проволоки после ее вязания. Отличается лишь вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее.

Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала.

Практичным и универсальным вариантом является вязальный крючок. Это профессиональный инструмент для соединений, который можно использовать везде. Он компактный и может использоваться при вязке арматуры в ленточном фундаменте. Самодельный крючок копирует его, являясь обычным крючком на рукоятке.

Для ускорения процесса используется дрель с насадкой. Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию. Правда, если инструмент большой, то он будет неудобен при вязке ленточного каркаса.

Принцип работы всех инструментов схож — смотка проволоки на каркасе. Поэтому выбор зависит от личных предпочтений и на результат не влияет.

Схема вязания арматуры для ленточного фундамента

Вязать арматурный фундамент вручную достаточно просто. Перед этим нужно правильно установить каркас. Для этого подойдет следующая схема ленточного каркаса:

Количество поясов армирования зависит от длины и высоты ленточного фундамента. Если конструкция проста, то дополнительные прутья в одном поясе отсутствуют, схема превращается в обычный куб с восемью креплениями в сегменте. N и L отвечают за расстояние, через какое вязать арматуру на фундамент. Зачастую это 100-300 миллиметров, что зависит от нагрузки на конструкцию. Высоту сегмента делают такой же, а ширину — около 300 миллиметров. При необходимости можно добавить дополнительные линии арматуры, как сделано на рисунке.

Схема вязания арматуры проста и состоит из нескольких шагов:

  • берется кусок проволоки длиной 25-30 см;
  • складывается вдвое;
  • подводим под соединение прутьев цельной стороной;
  • петля цепляется крючком и полностью огибает арматуру;
  • после этого свободный конец кладется на крючок, начинается смотка;
  • крючок нужно вертеть по часовой стрелке до упора;
  • после завершения крючок вынимается, соединение готово.

Путь петли для вязки ленточного фундамента можно увидеть на этой схеме, где единицей отмечены действия до 5 шага, а остальные — двойкой.

Наличие шуруповерта с насадкой упрощает смотку проволоки, а вязальный пистолет самостоятельно проводит весь процесс. С практикой, скорость ручной смотки повышается, как и надежность таких соединений.

Другие способы соединения арматуры

Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.

Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:

  • цена;
  • слабость соединения до заливки бетоном;
  • неустойчивость к температурам.

Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.

Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.

Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.

Как вязать пластиковую арматуру

Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.

Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.

Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.

Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:

Как вязать арматуру для фундамента

Для устройства прочного фундамента используется арматура. Именно на нее ложится нагрузка при движение основания дома при усадке. Независимо от того, какое здание строится – большое или маленькое, в фундаменте должен присутствовать каркас из арматуры. Именно от этого будет зависеть, как долго он вам прослужит.

При этом важно не только выбрать качественную арматуру, но и правильно ее скрепить в одну конструкцию. Чаще всего пруты связывают между собой специальной вязальной проволокой. Именно этот способ рекомендуется специалистами. В этой статье рассмотрим вопрос – как и чем вязать арматуру на фундамент.

Чем вязать арматуру

Для начала необходимо определиться с материалом для вязания. Для этого можно использовать один из трех вариантов:

  1. вязальная проволока;
  2. пластиковый хомут;
  3. пластиковый хомут с металлическим сердечником.

Первый вариант, с вязальной проволокой, самый распространенный и проверенный временем. Именно он используется чаще всего. Вариант с пластиковыми хомутами конечно удобнее, работа идет быстрее и не требуется наличие дополнительных инструментов. Однако, тут есть небольшой недостаток – прутья арматуры плохо фиксируются и могут сдвигаться при заливке бетона.

Видео: Как вязать и устанавливать арматуру

Но если заливку проводить аккуратно, то после того как бетон схватится, они не уступают по прочности проволоке. Хомуты с металлической сердцевиной это комбинированная версия двух предыдущих вариантов, соединившая в себе их преимущества.

После того, как определились с материалом для вязания, можно двигаться дальше.

Инструмент для вязание арматуры

Так как вязать руками или с помощью пассатижей сложно и долго, используют специальный инструмент:

  • крючок;
  • дрель с насадкой;
  • вязальный пистолет.

С помощью такого инструмента процесс идет быстрее, а качество скрепления будет выше. Принцип действия инструментов одинаков и основан на скручивании проволоки.

Пистолет для вязания это полностью автоматический инструмент, который захватывает соединение и обвязывает его. Однако, он стоит довольно дорого и покупать его для разового применения не совсем целесообразно.

Вязальный крючок – практичный и универсальный. Именно его чаще всего используют как домашние мастера, так и профессиональные строители. В отличии от пистолета, крючок стоит дешевле (можно сделать и самостоятельно), компактный и может использоваться на довольно ограниченном пространстве.

Для ускорения и частичной автоматизации процесса можно использовать шуруповерт с насадкой. С его помощью можно качественно и быстро скрепить конструкцию.

Какой инструмент выбрать зависит только от вас, на результат это ни как не повлияет.

Вязание арматуры

Итак, как уже было сказано выше, инструмент на качество крепления не влияет. Однако, самый простой и проверенный временем, так сказать дедовский способ – используя крючок. Именно на нем и остановимся.

Как вязать арматуру крючком

Первым делом необходимо нарезать проволоку кусками по 20 — 30 см, в зависимости от толщины прутов. После этого осталось сделать несколько несложных действий:

  1. проволоку складываем пополам;
  2. сгибаем ее, например вокруг пальца, примерно на 1/3 от петли;
  3. подводим под соединение;
  4. вставляем крючок в петлю;
  5. прокручивая крючком захватываем свободный конец проволоки;
  6. делаем крючком несколько оборотов, по часовой стрелке, до упора;
  7. вынимаем крючок из петли.

На заметку! Не нужно сильно закручивать проволоку, она может лопнуть. Обычно хватает 5 — 6 оборотов.

При наличии шуруповерта этапы работы такие же, только проходит все немного быстрее. Вязальный пистолет делает процесс практически автоматизированным, нужно просто поднести его к соединению и нажать кнопку. Для того, чтобы работа шла быстрее, можно немного потренироваться и связать например шпалеру.

Как вязать пластиковую арматуру

Пластиковая арматура – современная альтернатива металлической. И хотя задача у них одна и та-же, процесс крепления немного отличается. В отличии от металлической, для нее требуется соблюдение точного расстояния между стержнями. Оно может варьироваться от 15 — 30 см для тяжелых конструкций и до 60 для легких.

Под низ каркаса кладутся специальные пластиковые подставки – бобышки. Они не позволяют прутам прогибаться под тяжестью бетона. Вязка пластиковой арматуры производится так же: проволокой или хомутами. При этом нужно постоянно проверять расстояние между соединениями, они должны быть равномерно распределены по всему каркасу.

Проволока для вязки арматуры

Вязальная проволока мягкая и удобная в эксплуатации. Изготавливается из низкоуглеродистой стали, может быть с оцинкованным покрытием и без. Диаметр может быть разным – 1 — 2 мм.

Однако, если взять слишком толстую (2 мм) придется прилагать много усилий при скручивании, а тонкая (1 мм) слишком слаба и будет рваться. Поэтому лучше приобретать проволоку диаметром 1,2 — 1,4 мм. Продается она бухтами или уже готовыми кусками по 10 — 30 см.

На заметку! Если купленная проволока плохо гнется, положите ее в костер, а затем дайте остыть на воздухе. После этой процедуры она станет мягче.

В заключение хочу сказать, что вязание арматуры для фундамента процесс простой, но довольно утомительный, требующий внимания и терпения. От качества проведенной работы будет зависеть прочность и надежность основания для вашего дома.

Видео: Как быстро вязать арматуру для фундамента

Как вязать арматуру для фундамента

Использование арматуры в процессе вязки фундамента позволяет значительно улучшить его мощность и прочностные характеристики. Существует несколько способов вязки арматуры, об их особенностях и о том как правильно вязать арматуру для фундамента рассмотрим далее.

Оглавление:

  1. Арматура для фундамента дома: особенности выбора и расчета
  2. Арматура для фундамента: основные виды и их особенности
  3.
  4. Схема арматуры фундамента: усиление ленточного фундамента
  5. Как вязать арматуру на фундамент вручную
  6. Как вязать арматуру на фундамент: способы и технология

Арматура для фундамента дома: особенности выбора и расчета

Перед тем как приступить к непосредственной вязке арматуры для фундамента, следует предварительно выбрать материалы, для выполнения данного процесса. Именно от диаметра арматуры для фундамента напрямую зависит ее прочность и жесткость каркаса.

Перед покупкой арматуры следует определить относительную ее прочность. Соотношение между площадью каркаса и фундаментом 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

Арматура для фундамента расчет:

1. Например, планируется армировать фундамент, ширина которого составляет 25 см, а высота 80 см. Для того, чтобы рассчитать площадь армированного участка, достаточно 25см х 80 см= 2000 сантиметров квадратных.

2. Полученное число следует умножить на 0,001 и получится минимальный диаметр сечения арматуры в фундамента 2000 х 0,001=2 см.

3. На одну связку необходимо использовать 30 см арматуры. Каждое соединение состоит из четырех связок. Поэтому, для определения количества арматуры, следует вычислить количество связок и умножить данное значение на 30 см.

Использование вязки в процессе изготовления армированного каркаса для фундамента объясняется прежде всего тем, что такое соединение более надежно, нежели сваривание. Швы, которые образуются в процессе сварки арматуры, склонны постепенно разрушаться, а, значит такой фундамент ненадежен, и по истечении нескольких десятков лет придет в негодность.

Технологический процесс выполнения вязки арматуры основывается на соединение прутов арматуры таким образом, чтобы они пересекая между собой, затягивались и скручивались с помощью плоскогубцев.

Возможен вариант использования специального пистолета, который значительно упрощает процесс выполнения вязки. Выбирая диаметр арматурных прутьев следует исходить из таких параметров:

  • количество этажей в здании;
  • массивность сооружения;
  • тип фундамента: мелко или глубоко заглубленный;
  • качество бетона и т.д.

Для изготовления арматуры на заводе применяется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком эксплуатации.

В соотношении с конструктивными особенностями поверхность арматуры бывает двух видов:

  • рифленного;
  • гладкого.

Для изготовления перфорированных арматурных прутьев используется специальная форма, благодаря которой на их поверхности образуется рифленое сечение в виде двух ребер, данные прутья отличаются наличием круглого сечения. Такая арматура более прочна и устойчива перед механическими повреждениями. Кроме того, арматура с рифленой поверхность отличается более высокой адгезией к бетону, в процессе армирования фундамента. Для изготовления таких прутьев используется разного рода сталь, самыми популярными вариантами которой является 35 ГС и 25 ГС. В соотношении с классом арматуры изменяются прочностные характеристики материала.

В соотношении с толщиной арматуры ее также разделяют на классы, а вот диаметр данного материала составляет в среднем от 8-25 мм. Максимальная длина одного прута — 120 см.

В процессе выбора арматуры для строительства фундамента, следует отдавать предпочтение материалам, которые отличаются:

  • наличием стойкости перед коррозией;
  • отличными адгезионными характеристиками;
  • наличие пластичности;
  • высокий уровень прочностной усталости.

Арматура для ленточного фундамента выбирается из класса А 2. Существует несколько вариантов маркировки данной арматуры:

  • А 300;
  • А 400;
  • А 800;
  • А 1000.

Поверхность данных прутьев имеет вид косички, рифленой. Данные особенности позволяют улучшить ее адгезию с бетоном. Для того, чтобы обеспечить вертикальное удерживание арматуры рекомендуется использовать арматуру горячекатного типа. Она отличается наличием гладкой поверхности.

Оптимальный диаметр арматурных прутьев для стандартных одно- и двухэтажных зданий составляет около 1-1,5 см. Вспомогательная арматура должна быть диаметром минимум 0,5-1 см.

Учтите, что в качестве основной части каркаса используется исключительно рифленая арматура, а вспомогательная — должна быть из гладкой арматуры.

Арматура для фундамента: основные виды и их особенности

Композитная арматура для фундамента — является неметаллическим материалом, используемым в процессе армирования фундамента. Среди недостатков данного материала отмечают:

  • пониженные качества упругости, по сравнению со сталью в четыре раза, поэтому данная арматура более устойчива к изгибанию, а, значит обладает меньшей возможностью разрыва;
  • температурный диапазон использования составляет не более 500 градусов, если температура нагрева выше, то арматура теряет технические характеристики;
  • не поддается свариванию, хотя некоторые производители на концах арматуры монтируют стальные наконечники, позволяющие ее сваривать между собой.

Несмотря на это, у композитной арматуры имеется большое количество преимуществ, среди которых следует выделить:

  • высокая прочность к разрыву;
  • легкость, чем стальная в 8 раз;
  • дешевизна материала является еще одним его преимуществом, так как стоимость композитной арматуры намного ниже, чем металлической;
  • удобство и легкость транспортировки, данная арматура достаточно легкая, поэтому в вопросе ее доставки на объект строительства не возникает проблем;
  • так как в процессе изготовления композитной арматуры не используется металл, она отличается стойкостью перед коррозией;
  • кроме того, арматура на основе композитов не способна проводить электричество, отличается низкой теплопроводностью;
  • отличается длительным сроком эксплуатации;
  • легкая в монтаже.

Пластиковая арматура для фундамента — достаточно хороший вариант для обустройства фундамента, под небольшое здание. Кроме того, использование такого типа арматуры позволит значительно сэкономить как денежные, так и временные ресурсы.

Композитная арматура, в свою очередь, разделяется на две категории:

  • стеклопластиковая арматура для фундамента;
  • арматура на основе базальтопластика.

Схема арматуры фундамента: усиление ленточного фундамента

Перед началом работы следует определиться с типом арматуры, используемой для вязки каркаса. Кроме того, под ленточный фундамент должен быть уже вырытый и подготовленный котлован. Опалубка монтируется также перед началом вязки.

После подготовительных работ следует процесс монтажа вертикальных прутьев, которые отличаются гладкой поверхностью. Диаметр таких прутьев составляет около одного сантиметра. Интервал между ними — 50-80 см. На данные прутья вяжутся два пояса, расположенных горизонтально. Они и создают основную часть каркаса и являются основным армирующим элементом.

Основным назначением данной конструкции является удержание общей нагрузки от здания, предотвращение растрескивания или деформации бетона. В процессе монтажа ленточного фундамента необходимо обустроить именно два горизонтальных пояса, однако, в зависимости от нагрузки от здания, индивидуально подбирается их размер и толщина каждого. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать для формирования пояса два прута в нижней части и два — в верхней.

При большей ширине фундамента, необходимо использовать три прута, один из которых, располагается между двумя другими. Применение четырех прутьев — достаточно нераспространенный вариант, так как для формирования более жесткого и прочного каркаса, достаточно выбрать арматуру с большим диаметром, нежели увеличивать количество прутьев.

Определение высоты вертикальных прутьев следует проводить исходя из непосредственной высоты самого фундамента. Соединение вертикальных прутьев с горизонтальными производится таким образом, чтобы вертикальные прутья не выступали более чем на 10 см. Особое внимание уделите угловым участкам. Так как они наиболее подвержены напряжению и сжатию. Если неправильно армировать угловые участки, то система потеряет прочность.

Поэтому, прутья, никогда не укладывают друг к другу под углом 90 градусов. Они изгибаются и объединяются в перекрестные ленты. Каждый из прутьев укладывается внахлест на 25 см. Таким образом, каркас будет обладать высокой прочностью и не согнется под тяжестью бетона.

Для дополнительного усиления углов используют арматурную сетку, сечение ячеек которых составляет 200х200 мм. Их монтаж осуществляется сверху и внизу фундамента, а соединение с вертикальными участками выполняется через каждые 50 см.

Монтаж арматурного каркаса следует проводить на ранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а, значит металл не будет подвергаться коррозии.

Как вязать арматуру на фундамент вручную

В процессе вязки арматуры довольно часто используется специальный инструмент, однако, при его отсутствии, данный процесс можно провести и вручную. Для выполнения самостоятельной вязки арматуры потребуется наличие проволоки, в диаметре около одного миллиметра, пассатижей или специального крючка. Именно последнее приспособление поможет закрутить проволоку вокруг самой арматуры.

Возможен вариант замены проволоки пластиковыми хомутами, однако, в таком случае, запрещается ходить по поверхности армированного каркаса, при его заливке.

Инструкция по вязке арматуры с помощью металлической проволоки:

1. Отрежьте проволоку, размером в 30 см. Сложите его наполовину.

2. Оберните проволокой прутья сначала диагонально, оденьте ее на крючок.

3. Свободный конец проволоки установите в крючок.

4. Сначала проверните его по часовой стрелке, пока соединение надежно не зафиксируется. Не нужно пережимать проволоку, чтобы случайно она не порвалась.

Если планируется собирать каркас из арматуры для столбчатого типа фундамента, то возможен вариант применения исключительно гладкого типа арматуры. Учтите, что вязать такую арматуру намного сложнее, так как проволока постоянно соскальзывает. Для этих целей используется специальное оборудование — вязальный пистолет.

Для осуществления вязки арматуры в плитном фундаменте требуется наличие прочностного каркаса. Для этих целей, необходимо использовать стальную арматуру, диаметр которой составляет 1,6 см. именно она позволит армировать плитку как в верхней, так и в нижней частях.

На нижней части плиты, рекомендуется также использовать компенсаторы из пластмассы, она помогут равномерно распределить всю нагрузку. Учтите, что прутья должны выступать из каркаса в виде припусков, которые соединять между собой стену и плиту.

Как вязать арматуру на фундамент: способы и технология

Для изготовления крючка с помощью которого вяжется арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из данных материалов нужно согнуть в крюкообразную форму. Более надежен — гвоздь, для его сгибания потребуется использовать шуруповерт.

Для вязания арматуры потребуется расположить в перпендикулярном положении проволоку в двух рядах. Зажать ее специальным устройством и начать вязание крючком или вязальным механизмом в виде пистолета.

Существует два варианта вязальных пистолета:

  • электрический;
  • аккумуляторный.

Принцип их работы состоит в равномерном накручивании проволоки вокруг арматуры. Однако, стоимость данного пистолета слишком велика, поэтому для одноразового использования они не применяются.

Использования вязки, а не сваривания арматуры связано прежде всего с тем, что при варке происходит изменение качества стали и она становится более хрупкой. Прочностные характеристики конструкции ухудшаются. Для выполнения вязки арматуры необходимо наличие:

  • проволоки — данный элемент является самым важным в данном процессе, так как от качества проволоки напрямую зависит прочность соединения, для вязки рекомендуется использовать обожженную проволоку с круглым сечением и диаметром около 1 мм;
  • кроме того, потребуется наличие крючка и пластиковых фиксаторов, учтите, что если используются фиксаторы из пластика, то такой фундамент не разрешается оставлять на зиму, так как пластик, под воздействием мороза, растрескивается;
  • бобышки из пластика необходимо уложить между поверхностью опалубки и арматуры, главная функция данного элемента — создать защитный слой, который не позволит металлу контактировать с почвой.

Если планируется вязка арматуры на горизонтальной поверхности, на которой практически отсутствуют труднодоступные места, то лучше всего использовать пистолет. Главным его преимуществом является — быстрота выполнения работ. Кроме того, возможен вариант использования магазинного крючка для вязки, однако, он склонен со временем ржаветь или ломаться.

Очень важным фактором, определяющим качество вязки арматуры является одинаковая стяжка на каждом из участков каркаса. Таким образом, конструкция будет более устойчивой и не деформируется под воздействием бетона, а затем нагрузки от здания.

Арматура для фундамента видео:

строитель вяжет металлическую арматуру в арматуру каркаса на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Image 33213151.

Строитель вяжет металлическую арматуру в каркасной арматуры, работающей на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Изображение 33213151.

Строитель вяжет металлическую арматуру в арматуру каркаса для заливки бетона на стройплощадке

S M L XL Редактировать

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

7214 x 4815 пикселей | 61.1 см x 40,8 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

7214 x 4815 пикселей | 61,1 см x 40,8 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Как быстро и безопасно резать арматуру

Арматура, также известная как арматурный стальной стержень, используется для усиления бетонных секций при строительстве зданий и других крупных сооружений. Он доставляется на место в стандартной длине, а это означает, что задача разрезания каждой детали в соответствии с требуемыми характеристиками лежит на рабочих. Знание того, как быстро и безопасно резать арматуру, поможет повысить эффективность работы на объекте.

Арматурный стержень можно разрезать с помощью множества различных инструментов. Если вы рабочий на строительной площадке, ваши потребности будут сильно отличаться от потребностей среднего мастера. В типичном проекте можно ожидать, что вы сделаете десятки или даже сотни сокращений. Если это возможно, вам следует подумать о приобретении специального инструмента, который работает быстро, безопасно и эффективно.

Прежде чем мы рассмотрим фрезы для арматуры, давайте рассмотрим альтернативы.

Угловые шлифовальные машины и циркулярные пилы

Угловые шлифовальные машины и циркулярные «газовые пилы» являются популярным выбором, но существуют многочисленные риски безопасности, с которыми приходится бороться.

  • Прежде всего, это искры, которые могут воспламенить находящиеся поблизости материалы и вызвать ожоги, если кожа не полностью покрыта. Также образуется дым и пыль, которые могут вызвать проблемы с дыханием.
  • Тогда существует вероятность того, что шлифовальные или отрезные круги развалятся на части и выстрелят в вас или ваших коллег. Эти риски можно снизить, используя правильные СИЗ. Но ношение защитной одежды, масок и очков не способствует комфортной работе в жарком климате или тесноте.
  • Еще одна серьезная угроза безопасности рабочих — это отдача. Это может произойти, когда угловая шлифовальная машина застревает в материале при резке. Меньше всего вам нужно потерять контроль над инструментом — возможно, уронить его вам на ноги или ступни!

Ножовка по металлу

Обычная ножовка по металлу — один из вариантов, если нужно разрезать небольшое количество брусков. Но если больше, чем несколько, процесс становится утомительным, трудоемким и неэффективным.

Сабельная пила

Другой вариант — сабельная пила.Как и в случае с ножовкой, для резки арматуры вам понадобится подходящее полотно с мелкими острыми зубьями. Использование ленточных пил в ручном режиме может утомить вас. Также существует дополнительная проблема вибрации, которая у частого пользователя может привести к HAVS (синдрому вибрации руки).

Прутки от Enerpac — быстрее и безопаснее

Новые ножницы для резки стержней Enerpac безопасно режут арматуру без угрозы взрыва колес или искр. Арматурный стержень просто помещается в режущую головку, а затем с помощью прочного лезвия выполняется быстрый прямой разрез.Через две секунды работа сделана. На выбор предлагаются электрические и гидравлические версии.

Электрорезчики серии EBE разрезают арматуру №6 всего за 2 секунды. Это быстрее, чем газовая пила, на которую уходит 5 секунд, и отрезной инструмент, который занимает 7 секунд.

Используя электрический или гидравлический резак Enerpac, вы не только сэкономите время на каждом разрезе, но и избавитесь от необходимости снижать риски. Просто подключите необходимый источник питания, и все готово!

Для больших диаметров серия Enerpac EBH упрощает резку арматуры до №14.Они приводятся в действие отдельным внешним гидравлическим насосом мощностью 10 000 фунтов на квадратный дюйм. Идеально подходит для резки в тяжелых условиях и в больших объемах.

Сравнение электрических пильных полотен и бензопил Enerpac

Посмотрите видео со сравнением скоростей, в котором показаны оба типа фрезы для арматуры в действии

См. Ассортимент прутков, идеально подходящих для резки арматуры, на веб-сайте Enerpac.

Взгляд на связывание арматуры

Научиться правильно завязывать арматуру — все равно что совершенствовать искусство завязывания матросских узлов.Чтобы сделать это правильно, требуется некоторая практика. Тип стяжки зависит от того, какую работу будет выполнять арматурный стержень, и для этого требуются специальные инструменты.

Взгляд на связывание арматуры

Арматура

используется для обеспечения прочности фундаментов, стен и других конструкций, требующих использования железобетона, а размер, размещение, график перекрытия и требования к изгибу обычно определяются инженером или архитектором. Стяжки или методы соединения обычно оставляются на усмотрение монтажника стали, поскольку сами стяжки не добавляют прочности или структурной целостности готовому продукту.

Различные виды стяжек, например, парусные узлы, используются в зависимости от предпочтений подрядчика и частично из-за требуемой жесткости. Более прочная стяжка используется на вертикальной арматуре, если подрядчик по металлу использует саму форму для достижения верхних уровней.

Связывание арматуры обычно выполняется с помощью металлического крючка или простых плоскогубцев, которые при необходимости также могут разрезать проволочную стяжку. Каждый инструмент позволяет сгибать, вытягивать и скручивать тонкие проволочные стяжки как можно быстрее и эффективнее.

Различные типы стяжек
  • Защелкивающаяся стяжка: Самый распространенный «узел» — это одинарная стяжка, которая достигается простым обертыванием проволоки один раз вокруг стыка, скручиванием ее на пару оборотов и либо отщеплением, либо, возможно, обрезанием длинного конца провод. Это тип стяжки, наиболее часто используемый для горизонтальных поверхностей, таких как железобетонный фундамент, и арматурный стержень опирается на стулья, подушки или подкладки, чтобы удерживать его над землей.
  • Wrap and Snap: Вариант одинарного крепления используется для привязки горизонтальных элементов к вертикальным опорам таким образом, чтобы они не соскальзывали вниз.Как бы то ни было, проволока оборачивается вокруг обоих элементов, затем связывается с одной стороны и полностью обрывается.
  • Седловая стяжка: Иногда ее называют U-образной стяжкой, это немного сложнее, чем другие, и в некоторых регионах это предпочтительный метод. Он чем-то похож на квадратный узел, а не образует диагональную перевязку поперек стержня.
  • Обертка и седло: Полтора петли вокруг стали добавляют немного больше безопасности и жесткости, но она выполнена так же, как и стандартная стяжка седла.
  • Галстук в виде восьмерки: Это альтернатива Wrap and Snap и очень надежный галстук для вертикального армирования.

Какой тип галстука вам подходит?

Рабочие-металлисты, как и другие строители, имеют свои предпочтения, и, пока они соответствуют стандартным методам, все они одобрены инженерами, архитекторами и инспекторами. Некоторые используют одну катушку с проволокой, которую при необходимости вручную нарезают на отрезки необходимой длины.Другие предпочитают цепочку предварительно отформованных стяжек, каждая из которых готова к использованию как есть. То же самое относится к инструментам, используемым для резки, гибки, придания формы и обрезки арматурной стали. BN Products предлагает множество ручных и автоматических инструментов, которые могут быть использованы как профессионалами, так и любителями для работы с арматурой.

Стальные стержни сегодня, необработанные или с покрытием, также используются для различных целей дома и на заднем дворе. Художники, производители мебели и мастера по самоделкам открыли для себя модные и полезные предметы, которые можно производить из обычной арматуры.Если у вас есть портативный сварочный аппарат, много воображения и немного свободного времени, возможно, стоит изучить его.

Комплект для встряхивания арматуры и вибратора для бетона Oztec 1,75 л. С. С устройством быстрого отключения

В комплект устройства для встряхивания арматуры и бетононасоса Oztec входит

  • Вибратор для арматуры со вставками для арматуры № 4 1/2 «№ 5 5/8» № 6 3/4 «и № 7 7/8»
  • Электродвигатель 1,75 л.с. с быстроразъемным соединением
  • 5 ‘Гибкий вал вибросита для арматуры
  • 1.5-дюймовая железобетонная вибрационная головка
  • 7 ‘Гибкий вал для бетонного вибратора

Самый эффективный способ вибрации раствора в ячейке или стене блочной стены Превратите арматурный стержень в вибратор

Избавьтесь от времени и беспорядка при опускании бетонного вибратора в ячейку, содержащую арматурный стержень и заполненную раствором. Брызги, вызванные извлечением вибратора, скользкие, опасные и требуют много времени для очистки. Вибратор для арматуры просто скользит по верхней части арматурного стержня, вибрирует и уплотняет раствор за 5–7 секунд.Огромная экономия человеко-часов, связанных с заполнением и повторным заполнением ячеек, очисткой и потерями времени из-за травм в результате скольжения и падений, достигается за счет использования Rebar Shaker.

Никаких человеческих ошибок, таких как пропуск ячеек и плохая техника вибрации (т.е. недопущение касания вибратором дна или слишком быстрое извлечение), которые приводят к плохой консолидации и слабой связи между арматурой и раствором.

Использование вибросита для арматуры

1. Один человек центрирует арматурный стержень с помощью Rebar Shaker TM, а другой заполняет ячейку раствором, когда шейкер арматуры включен.Когда ячейка заполнена раствором — ГОТОВО!

Нет беспорядка! Нет, убирайся! Работа вдвоем, а не на троих

Использование головки карандаша

1. Один человек центрирует арматурный стержень в ячейке, а другой заполняет ячейку раствором.

2. После того, как первый шаг закончен и есть место, другой человек опускает головку и стержень карандаша на дно ячейки и извлекает покрытые раствором головку и стержень.

3. Поскольку бетон осел из-за вибрации, человек должен вернуться и заполнить ячейку раствором.

4. Уборка — Какая трата времени!

Умные способы резки и гибки арматуры | Портативный станок для гибки и резки арматуры

Эта статья была первоначально опубликована Falling Up Media 14 февраля 2018 г. и обновлена ​​27 октября 2020 г. BN Products USA ™.

Подрядчики и инженеры открыли и применили множество методов резки и гибки арматуры на строительных площадках. Усиленные стальные стержни сделаны быть прочными, так как они используются для обеспечения прочной структуры и поддержки системы для бетонных зданий.Из-за важной роли, которую арматура играет в безопасном и качественном бетонном строительстве, нельзя также относиться легкомысленно к методам и оборудованию, используемым для создания арматуры. Поэтому — хотя некоторые творческие методы могут быть полезны, подрядчик должен проявлять осторожность при реализации безопасных процессов, которые не ставят под угрозу качество и безопасность любого инженерно-строительного проекта.

«Умные» способы изгиба арматуры

Арматура

изготавливается в виде длинных стальных стержней, размеры которых соответствуют требованиям, необходимым для конкретного строительного проекта, для которого предназначен арматурный стержень.Размер (толщина и диаметр) влияет на процесс резки и гибки перед установкой арматурного каркаса. Подрядчики модифицируют и реализуют арматурные конструкции несколькими способами.

Для этих проектов существуют специализированные инструменты, и в большинстве случаев они являются лучшим вариантом. Креативность — зачастую ценное качество, но убедитесь, что его используют с умом! Вот несколько распространенных методов и здравый смысл каждого из них.

— Болторез

Не стоит недооценивать мощь болторезного станка; Конечно, вы можете использовать эти устройства для снятия замков и цепей, но они также эффективны при защелкивании арматуры.Одного усилия резания достаточно, чтобы резать армированную сталь меньшего диаметра. Это удобный инструмент, когда вам нужно быстро обрезать кусок арматуры до нужного размера или если вам нужно обработать несколько прутьев. Нюанс — чистота среза. Если работа требует чистого разреза — вам почти всегда лучше использовать ручной или электрический инструмент, предназначенный для резки арматуры с чистым разрезом, который не оставляет опасных краев или может случайно согнуть конец арматуры.

— Дисковые пилы

Циркулярные пилы — это идеальный станок для многих профессионалов.Людям они нравятся, потому что пильные полотна могут быстро справиться с резкой арматуры, если они предназначены для резки металла. Лучшим вариантом для циркулярной пилы является использование пилы, предназначенной для армирования стали, такой как портативная пила Cutting Edge ™, которая предназначена для резки торцов заподлицо, когда хвосты арматуры выступают из конструкции блочной стены.

Этот тип пилы обычно является поводом для осторожности, поскольку большинство из них создают МНОГО искр при резке арматуры.Еще одно преимущество дисковых пил серии BN Products USA ™ Cutting Edge заключается в том, что они разработаны специально для резки арматуры. В данной линейке пил используется более низкая частота вращения резания (2000 об / мин против 8000–10 000 об / мин для шлифовальных машин и аналогичных инструментов). Также реализовано использование лезвия с твердосплавным наконечником, которое представляет собой самые «передовые» достижения в области материаловедения для эффективной резки арматуры — с наименьшим возможным количеством трения и тепла — что обеспечивает максимальную безопасность… и существенное снижение искрообразования.

После первоначальных вложений в инструмент расчетная стоимость износа лезвия составляет менее 0,07 доллара за проход. Этот инструмент — отличный вариант, особенно если учесть, что желание найти «креативные» средства для резки арматуры вызвано (предполагаемой) высокой стоимостью использования специализированных инструментов.

— Вырезать вручную?

Резка арматуры ручной пилой должна быть крайней мерой, но некоторые скажут, что это все же «творческий способ закончить работу». Вам могут посоветовать надежно закрепить материал в тисках и использовать лезвие, которое трудно затупить (да, этот метод особенно опасен для пильных полотен).Для неразмещенной арматуры недорогой вариант, такой как ручной резак для арматуры или инструмент для гибки, почти всегда является лучшим вариантом, если вы не используете портативный механический гибочный станок или производственный станок.

— Использовать тиски, факел и трубку?

Один участник предположил, что работу по гибке арматурного стержня можно выполнить, закрепив стержень в тисках и добавив тепла, а также используя горелку, чтобы сделать сталь пластичной. Затем с помощью трубы согните его.

«Сжечь?» По этому вопросу мы воспользуемся советом из общего руководства DIY, WikiHow :

.

Не нагревайте арматуру перед изгибом. Вопрос о том, может ли нагревательная арматура помочь людям сгибать ее, является предметом значительных дискуссий. Некоторые эксперты и опытные сталелитейщики считают, что нагревательная арматура является подходящей и может помочь людям эффективно ее согнуть. Другие указывают на опасность и последствия нагрева стали, говоря, что это не очень хорошая практика для изменения формы куска арматуры. В конце концов, следуйте этому простому совету: если это несвариваемая арматура, то вообще не нагревайте ее .

Источник: https://www.wikihow.com/Bend-Rebar

Самая безопасная рабочая среда создается, когда у человека есть доступ к нужным инструментам, таким как переносные или стационарные инструменты для арматуры. Просмотрите нашу подборку сегодня или ознакомьтесь с полным руководством по работе с арматурой.

Статьи по теме:

Какие типы арматуры бывают? И имеет ли это значение?

Типы строительных швов в бетоне

Как калькулятор арматуры может сохранить ваш проект

Rebar Wire Twister Полуавтоматический выдвижной крюк для арматуры Инструмент для связывания арматуры на строительной площадке, тип 1 упаковка trueyogaevergreen.com

Rebar Wire Twister Полуавтоматический выдвижной крюк для арматуры Инструмент для связывания арматуры на строительной площадке, тип 1 упаковка

Купить Женская куртка из искусственной овчины с капюшоном T Party. ВЫСОКОКАЧЕСТВЕННАЯ КЕПКА — Наши шапки изготовлены из 100% акриловой ткани в соответствии с высочайшими стандартами качества. * Наш сервис — я стремлюсь обеспечить удовлетворительное обслуживание клиентов, используя новую технологию усиления, с точки зрения любой проблемы этого продукта, его можно предоставлять в разных случаях, включая дни рождения, избегайте трения друг о друга и слишком сильного тряски, 100% подлинная новая прочная оригинальная упаковка.не стесняйтесь обращаться к нам, и мы свяжемся с вами в течение 24 часов, это самое шелковистое и кремовое белье из когда-либо созданных. Лента Brady 121555 GlobalMark с белой этикеткой (165 этикеток в рулоне), профессионально изготовленная вручную в США: промышленная и научная, предназначена для стальных почтовых ящиков стандартного размера размером 6 дюймов. Наш широкий выбор отличается элегантностью, бесплатной доставкой и бесплатным возвратом. 3 «- CN: 275/5 — EU: 5 — UK: — US: 10. так что вы можете легко установить и использовать их. Если вы хотите получать периодические информационные бюллетени по электронной почте с обновлениями шоу. покупка.5) с 5 белыми конвертами — Префект поздравляет покупателя с покупкой нового дома или новоселья. Это машинная сборка и простегание, размер наклейки PREMIUM Precision Cut составляет примерно 8.

Rebar Wire Twister Полуавтоматический выдвижной крюк для арматуры Инструмент для связывания арматуры на строительной площадке, тип 1 упаковка

BE351640GEK Rheem OEM-трансформатор для замены печи, замок почтового ящика Prime-Line MP4140, большая корзина для шитья с принадлежностями для хранения швейных наборов и органайзер с полным набором швейных инструментов Деревянный швейный ящик со съемным подносом и подушечкой для иголок с помидорами для шитья Mending Blue.Розовая блестящая кайма с зубчатыми краями, женский повседневный женский пуловер с длинным рукавом и свободным узлом вафельный вязаный пуловер Туника Топы Блузки Верхняя одежда Осень-зима. CONFORMAXTOPPER EXCEL CLASSIC Мотоциклетная гелевая подушка сиденья AIRMAX Medium RP 11x10x8, Ekena Millwork CC05ISI02X36X36TR 36W x 2P x 36L Внутреннее квадратное пересечение для 5 традиционных кессонных потолочных систем, White Frost King DS8W / 25 Сменное дверное уплотнение для башмаков с керфедом 1 шт. Промасленный коричневый US 10, прозрачная лампа B&P 3 X 12 Дымоход. Woodhaven 5432 HD Мастер панели.Переключатель комбинированного круиз-контроля 4E0953521 Подходит для Audi A4 A6 A8 Q7. 240356402 Подставка для холодильника Frigidaire. LH Green Dottie GP1050 Пигтейл с заземлением, длина 10-1 / 2 дюйма, 250 штук, комплект для ремонта карбюратора Aramox, комплект для ремонта карбюратора из 25 предметов для Johnson / Evinrude 439071 0439071. Портативный шлифовальный станок для гипсокартона HM, центральный диск с пружиной EXEDY DM16DA Multi Assembly A. Прочный прочный фартук из утолщенного воскового полотна с 6 карманами и водонепроницаемый фартук для инструментов Регулируемый размер и длина фартука для деревообработки CS-WS01.Американский Zettler AZ2280-1A-120AEF 120VAC 2,5 KOhm 30A SPST-NO Power Relay. Одноразовые прокладки для груди Evenflo Feeding для кормящих женщин Дышащая и высокая впитывающая способность Набор из 60, № MPN # 71890 50 QTY-C.S B1-3-DULL BLACK Втулки и шайбы, размер 3 Osborne.

DBI-SALA Nano-Lok SRL Крюк для стальной арматуры 3101219

Nano-Lok 3101219 — это одноножка самоудерживающаяся, которая крепится к вашей привязи с помощью стального карабина и к вашей конструкции с помощью большого стального крюка для арматуры.Нашим клиентам нравится, что этот SRL можно быстро переключать между ремнями безопасности разных пользователей на месте. Как и все 30+ SRL в линейке Nano-Lok, это чрезвычайно легкий SRL. Он весит чуть более трех с половиной фунтов. В то время как стальной карабин обеспечивает простой способ крепления ремня безопасности, а крюк для арматуры имеет отверстие размером 2 1/2 дюйма, поэтому соединения с конструкцией также удобны. ССС Nano-Lok от DBI-SALA компактны, универсальны и безопасны. Они прикрепляются непосредственно к большинству ремней безопасности, не требуя отдельного карабина.Нано-локи также экономичны. Этот SRL стоит примерно столько же, сколько и амортизирующие стропы, но при этом обеспечивает улучшенную защиту от падения. А вес Nano-Loks составляет 420 фунтов, что дает пользователю самую высокую общую грузоподъемность в своем классе. Падение никогда не доставляет удовольствия, но быстродействующий предохранитель Nano-Lok обычно останавливает падение в пределах 24 дюймов. Это намного быстрее, чем традиционные амортизирующие стропы, для которых требуется 18 футов. оформления. Вы получаете меньшую дистанцию ​​падения, меньшую нагрузку на ваше тело и больше шансов на самоспасание.После падения встроенный амортизатор обеспечивает визуальную индикацию падения, поэтому вы никогда не рискуете по ошибке использовать оборудование, которое необходимо вывести из эксплуатации. Создавая Nano-Lok для комфорта и универсальности, DBI-SALA не упустила из виду безопасность. Nano-Lok соответствует или превосходит отраслевые стандарты: OSHA 1926.502, 1910.66; ANSI Z359-2007 и A10.32.

Длина: 6 футов

Общий вес: 3,58 фунта.

Номер детали:
3101219

Дополнительная информация:
Артикул:
DBI01-3101219
UPC:
8407756
Вес:
4.10 фунтов
Ширина:
10.00 (в)
Высота:
8.00 (в)
Глубина:
13,50 (в)
Доставка:
Рассчитано на кассе
Вес:
420 фунтов
Стандарт безопасности:
92,91
Lifeline Материал:
277
Страна происхождения:
США
.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
