Как врезать крышу в крышу: «Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

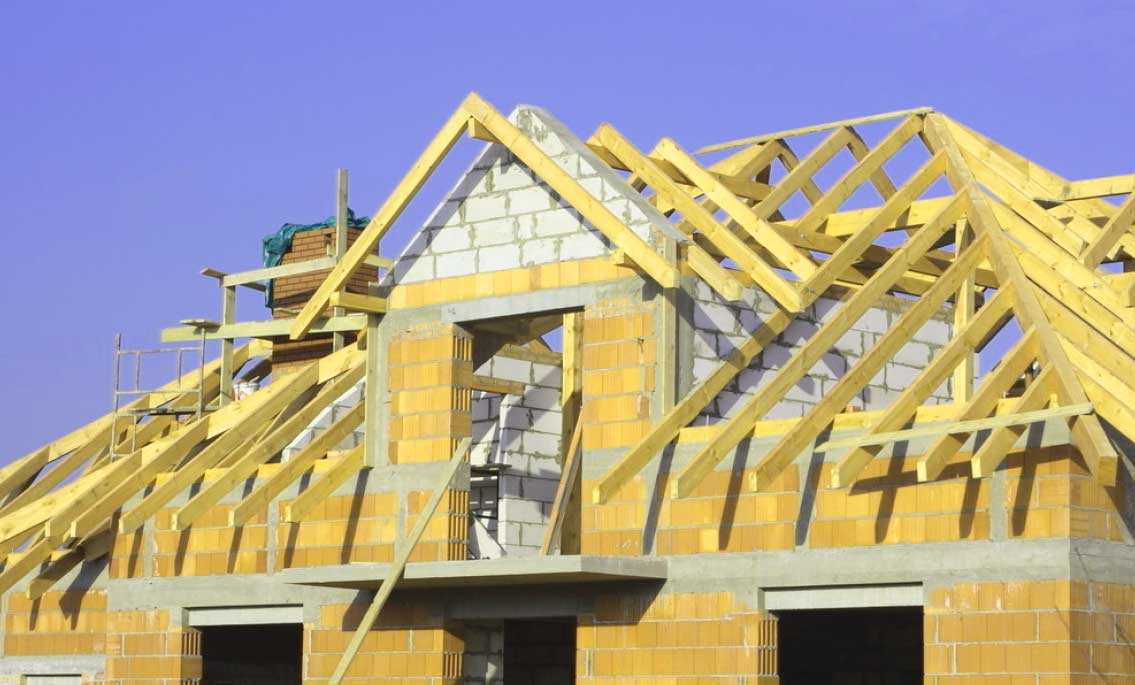

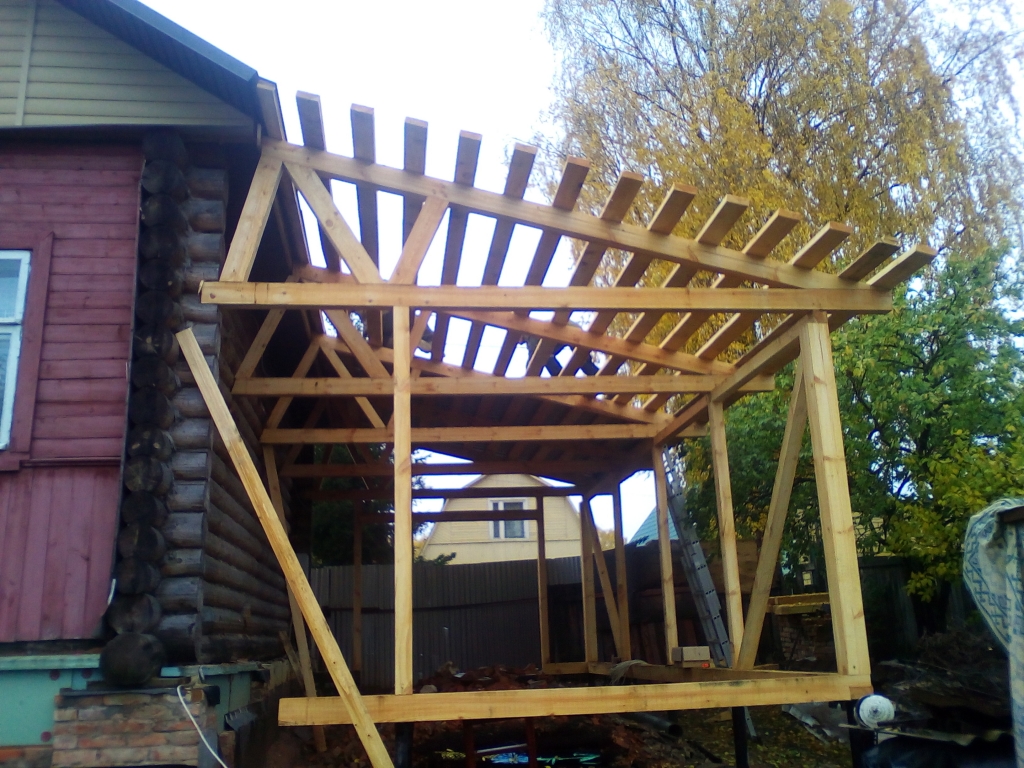

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

Подрезка элементов под односкатную крышу | User Guide Page

Для редактирования других элементов с использованием односкатных крыш можно использовать функцию подрезки, описываемую в следующих разделах:

Использование функции подрезки под односкатную крышу

Отмена подрезки под крышу

Влияние подрезки под крышу на высоту стены/колонны

Использование Подрезки Под Крышу для Создания Стен, Балок и Колонн Сложной Формы

Подрезка Перекрытий Под Крыши

Подрезка удаленными крышами

Использование функции подрезки под односкатную крышу

Для подрезки элемента под крышу используйте команду Конструирование > Дополнения к крыше > Подрезать под односкатную крышу. .

Функция подрезки под односкатную крышу НЕ является ассоциативной. Подрезка под крышу, действующая только для односкатных крыш, изменяет форму стены, которая становится статичной.

Для создания ассоциативных отсечений между крышами и другими элементами см. Отсечение элементов Крышами или Оболочками.

Крыши могут использоваться для подрезки основания или верхней части следующих элементов:

•Стены

•Балки

•Столбцов

•Перекрытия

•Библиотечных Элементов (Дверей, Окон, Объектов)

Примечание: Аналогичную функцию выполняет команда Подрезать зону, которая подрезает зону окружающими ее элементами, включая односкатные крыши.

См. Подрезка зоны другими элементами.

Элементы подрезаются, только если они пересекают односкатную крышу в любой точке и если их тип выбран в диалоговом окне Подрезка под односкатную крышу.

Обычно самым простым способом подрезки под крышу является использование 3D-окна, где Вы можете увидеть взаимное расположение крыш относительно других конструктивных элементов.

Команда Подрезать под односкатную крышу доступна, только если выбрана, по крайней мере, одна крыша или один из элементов упомянутых выше типов.

Для подрезки элементов под крышу поступите следующим образом:

1.Выполните одно из следующих действий:

•Выберите элементы, которые Вы хотите подрезать. (Помните, что подрезать можно только те элементы, которые пересекают крышу в любой ее точке) или

•Выберите крышу (крыши), под которую Вы хотите подрезать элементы или

•Выберите как крыши, так и элементы.

Выбор крыш и элементов сужает область действия операции подрезки.

•Если Вы выбрали только крышу, подрезаться будут все допустимые элементы;

•если Вы выбрали только элементы, они будут подрезаны под все допустимые крыши.

2.Выполните команду Конструирование > Дополнения к крыше > Подрезать под односкатную крышу для открытия одноименного диалогового окна.

3.Отметьте те типы элементов, которые Вы хотите подрезать. (Если перед открытием этого диалогового окна Вы выбрали определенные элементы, то эти маркеры будут недоступными.)

4.Выберите вариант подрезки, указывающий, как часть элемента подрезается:

•Подрезать верх. Подрезается та часть элемента, которая расположена выше крыши.

•Подрезать низ. Подрезается та часть элемента, которая расположена ниже крыши.

5.Нажмите кнопку Подрезать и проанализируйте результат подрезки.

Подрезка остается действенной, даже если Вы спрячете крышу или подрезаемые элементы, переместите их относительно друг друга или даже удалите подрезывающую крышу.

Если Вы подрезаете стену крышей, которая пересекает стену полностью, стена будет разделена на две части: одна стена, которая отсечена подрезывающей крышей, и вторая стена, которая является самостоятельной и не отсеченной.

Отмена подрезки под крышу

Подрезка элемента может быть временной, то есть только для визуального восприятия, или постоянной.

Вы можете восстановить объект после его временной подрезки. Для элементов, подрезанных под Крыши, становится доступна команда Отмена Всех Подрезок:

•в контекстном меню выбранного элемента и

•в меню Конструирование > Дополнения к Крыше

Исключение: Подрезка перекрытия может быть отменена с помощью обычной команды ARCHICAD Редактор > Отменить.

Влияние подрезки под крышу на высоту стены/колонны

По умолчанию подрезка стены или колонны под крышу приводит к изменению высоты подрезанного элемента. Как видно на рисунке, точки выбора стены остаются прежними, то есть какими они было до подрезки.

Если Вы хотите произвести перерасчет высоты подрезанного элемента, чтобы она соответствовала новой подрезанной фигуре, отметьте маркер

Установить верх стены/колонны по наивысшей точке в нижней части диалога Подрезка под односкатную крышу.

При отметке маркера Подрезать низ, упомянутый выше маркер изменяет свое название на Установить низ стены/колонны по наинизшей точке.

Это означает, что высота подрезанной крыши или колонны изменяется таким образом, что становится равной максимальной высоте подрезанной стены или колонны (если Вы подрезаете верх) или минимальному значению высоты основания (если подрезается низ).

В приводимом примере подрезки этот маркер был отмечен. Это означает, что фактическая высота (указываемая точками выбора) изменилась согласно наивысшей точке подрезанной стены.

Следует отметить, что команда Отменить подрезку имеет разное действие в зависимости от состояния этого маркера:

•Если включена функция пересчета при Подрезке значений высоты Стен/Колонн (маркер отмечен), при использовании команды Отмена всех подрезок то высота элементов будет восстановлена по максимальной высоте подрезки, как показано на приведенной ниже иллюстрации:

•Если же маркер не отмечен, то исходная высота стены/колонны будет восстановлена.

Использование Подрезки Под Крышу для Создания Стен, Балок и Колонн Сложной Формы

Команда Подрезки Под Крышу позволяет создавать Стены, Балки и Колонны сложной формы. Стена всегда будет следовать очертаниям расположенной   выше крыши, независимо от количества сегментов крыши.

Подрезка Перекрытий Под Крыши

С помощью команды Конструирование > Дополнения к крыше > Подрезать под односкатную крышу можно осуществить подрезку перекрытия под верхнюю или нижнюю поверхность крыши.

Несмотря на то, что другие элементы могут быть подрезаны частично, перекрытия всегда отсекаются вдоль всей линии сечения между крышей и перекрытием, с удалением отсеченной части. Более того, подрезанные торцы перекрытия всегда являются вертикальными, даже если они оказались подрезанными наклонной крышей.

Вы можете вручную установить угол наклона торца перекрытия.

См. Установка Специального Угла и Покрытия Торца Перекрытия.

Подрезка удаленными крышами

Вы можете также подрезать удаленными крышами и даже крышами, которые располагаются на других этажах, но их контуры видны на том, где располагаются подрезаемые элементы. В этом случае команда Подрезать под односкатную крышу НЕ действует (она действует только в том случае, когда элементы пересекают друг друга.) Тем не менее, для подрезки удаленными крышами Вы можете воспользоваться клавишной командой.

1.Убедитесь, что выбрана крыша.

2.Для этого достаточно выбрать те элементы, которые Вы хотите подрезать, а затем сделать Ctrl-щелчок (Windows) или Cmd-щелчок (Mac) на ребре или в вершине той крыши, под которую нужно сделать подрезку. Выполнение операции может осуществляться и в обратном порядке: выберите сначала крышу, под которую Вы хотите произвести подрезку, а затем произведите серию Ctrl-щелчков (Windows) или Cmd-щелчков (Mac) на тех элементах, которые нужно подрезать под выбранную крышу.

Примечание: Стена/балка/колонна отсекается, не зависимо от того, находится ли она под крышей или нет. Обратите внимание на то, чтобы установить достаточную высоту прямоугольника стен/балок/колонн/ с тем, чтобы они были отсечены правильно.

См. также Пересечение односкатных крыш.

• Эта информация была полезна ?
• ДаНет

Связанные темы

Операция “Дотягивания и Подрезка” позволяет …

Действие этой операции прямо противоположно …

  Максимальная подрезка Для каждой операции …

Объяснение типов скатных крыш — срезные и стропильные крыши

Существует два основных метода строительства скатных крыш;

1. «Резная крыша» — это традиционный метод рубки древесины на месте и возведения крыши с использованием стропил, коньковых досок, балки и прогоны и т. д. — точные детали определяются размером крыши, размером бревен и т. д.
2. «Фармированная крыша» — с использованием ферм заводского изготовления, которые доставляются на площадку в собранном виде и только что смонтированы.

Нынешние строительные нормы требуют подробного расчета напряжений, размеров древесины и т. д., используемых при строительстве крыш, поэтому завод изготовленные фермы становятся стандартной практикой, когда все это можно проработать на компьютере.

Разрезная крыша

Говоря простым языком, этот тип крыши состоит из стропил и лаг. Балки предотвращают распространение стропил/стен наружу и обеспечивают удобную поддержку для потолок ниже.

Размер стропильных досок будет зависеть от их длины от стеновой плиты до конька, типа кровельного покрытия и наличия прогоны встроены в крышу. Более экономично оставлять поперечное сечение стропил вниз, однако там, где открытая требуется пространство на крыше, потребуются большие стропила. Типичное расстояние между стропилами составляет 400 мм (16 дюймов), меньшее расстояние позволит стропила и обрешетка небольшого сечения, которые крепятся к стропилам для размещения/фиксации шифера или черепицы, которые будут использоваться. Чем шире разрыв между стропилами, тем толще должны быть стропильные и обрешеточные брусья.

Стропила прибиваются к стеновой плите в верхней части каждой несущей стены, обычно это закладные деревянные бруски размером 100×75 мм (4×3 дюйма). на цементном растворе поверх внутренней обшивки полой стены или внутренней части сплошной стены. Стеновые брусья вдоль верхняя часть каждой стены должна быть соединена внахлест в месте их соединения.

Каждое стропило имеет небольшой треугольный секции (называемые «стыками птичьего рта»), вырезанные из них, чтобы они могли аккуратно прилегать к настенной пластине. Верхняя часть стропила обрезается под углом и прибивается к коньковой доске, обычно размером 175 мм x 32 мм (7 x 2 1/2 дюйма), устанавливаемой вертикально.

и связанные с ними распорки используются для дополнительной поддержки стропил. Прогоны идут под прямым углом к стропилам соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над опорной стеной ниже.

Подвесы в сочетании с продольным креплением, идущим под прямым углом к ​​балкам, используются для удержания потолка. вверх. Каждая подвеска прибивается между каждым четвертым (или около того) стропилом и нижней балкой. Чем больше размер лаг, тем меньше вероятность понадобятся вешалки.

Хомуты, коньковые хомуты и/или хомуты дальше по стропилам иногда используются для обеспечения дополнительной связи между стропила с обеих сторон крыши. Там, где они используются, они обычно крепятся к случайной паре стропил вдоль крыши.

Никакая часть деревянной крыши никогда не должна быть отрезана, модифицирована, удалена или изменено покрытие крыши (например, замена шиферной крыши покрытие бетонной плиткой) без консультации с инженером-строителем.

Ферменная крыша

Ферменная крыша состоит из ряда изготовленные на заводе рамы (или фермы), каждая из которых объединяет балку, стропила и подкосы. На иллюстрации справа показано типичная ферма для простой двускатной крыши.

Каждая современная стропильная ферма проектируется и изготавливается для определенного положения в конструкции крыши и состоит из древесины, соединенной встык. отрезки обычно скрепляются гвоздями с помощью пластинчатых креплений — деревянное соединение не используется. Исторически стропильные были скреплены болтами или врезными и шипованными, а затем закреплены колышками.

Так как каждая ферма предназначена для формирования являются частью всей конструкции крыши, их нельзя обрезать, модифицировать или изменять их использование (т.е. заменять шиферное покрытие крыши покрытием из бетонной плитки) без консультации инженера-строителя.

На иллюстрации справа показана конструкция фермы открытой планировки, включающая зону для комнаты в пространстве крыши. Различные другие конструкции ферм доступны для различных целей.

Как обрезать стропила крыши — сделай сам

Новое строительство, такое как надстройка или восстановление поврежденной крыши, может потребовать обрезки стропил крыши. Точные измерения и тщательные расчеты необходимы для того, чтобы научиться правильно обрезать стропила крыши. Если у вас нет сильных навыков тригонометрии, вам следует найти онлайн-калькулятор кровли для управления вашими измерениями. Есть несколько приложений для телефона, которые также могут сделать это за вас.

Прежде чем углубляться в указания, полезно знать основные термины, касающиеся стропил крыши. Коньковый срез, также известный как срез по отвесу, представляет собой верхний срез стропил, где доски сходятся на вершине крыши. Вырез «птичий рот» — это надрез на другом конце доски, где стропила упираются в стену. Наконец, хвостовой срез — это угловой срез на нижнем конце стропила.

Как обрезать стропила крыши шаг за шагом

1. Трижды измерьте ширину здания, чтобы убедиться, что вы получили наилучшие измерения.
2. Постарайтесь получить как можно более точное измерение с точностью до 1/8 или 1/16 дюйма.
3. Запишите ширину.
4. Измерьте ширину конькового бруса, к которому будут крепиться все стропила на пике крыши.
5. Вычесть ширину коньковой балки из ширины здания.
6. Разделите результат ширины здания минус ширина конькового бруса на 2.
7. Результат этого вычисления называется RUN.
8. Запишите значение пробега и введите его в раздел вашего кровельного калькулятора, помеченный как пробег.
9. Теперь измерьте расстояние от верха стены до верха крыши и запишите цифру.
10. Сделайте второй замер от коньковой балки до края стены и запишите полученное значение.
11. Введите обе цифры в формулу УКЛОН кровельного калькулятора. Высота тона будет выражена в виде соотношения, например, 6/12.
12. Используйте функцию ДИАГОНАЛЬ в кровельном калькуляторе, чтобы увидеть результат для длины стропил.
13. Запишите длину диагонали.
14. Добавьте желаемую длину выступа стропил за стеной к рассчитанной длине стропил. Запишите эту цифру.
15. Выберите функцию ПОДЪЕМ на кровельном калькуляторе, чтобы рассчитать высоту коньковой балки.
16. Прикрепите лестничные упоры к каркасному угольнику.
17. Примените числа из отношения уклона крыши, чтобы отрегулировать датчики лестницы.
18. Используйте первую цифру отношения шага для вертикального язычка обрамляющего угольника.
19. Переместить горизонтальное тело квадрата обрамления на 12.
20. Квадрат каркаса теперь показывает угол резания конькового среза.
21. Поместите язычок каркасного квадрата так, чтобы он был обращен к верхней части стропильной доски.
22. Следуйте по краю квадрата, чтобы отметить линию разреза для гребня.
23. Закрепите стропильную доску на козлах и сделайте пилой конек.
24. Закрепите рулетку в верхней части конькового среза.
25. Протяните рулетку вниз по доске и отметьте длину стропила БЕЗ выступа.
26. Поместите язычок обрамляющего угольника (самая короткая сторона) на отметку.
27. Обведите более длинную сторону тела квадрата поперек доски, чтобы отметить срез хвоста.
28. Подойдите к стене, измерьте ее общую ширину и запишите цифру. Обычно это 4 дюйма.
29. Умножьте это значение на 2.
30. Поместите тело каркасного квадрата (самую длинную ногу) на отметку на стропиле.
31. Перемещайте квадрат до тех пор, пока линейка на корпусе не пересечет линию разреза хвоста на расстоянии, равном двойной ширине стенки.
32. Проведите вдоль края к метке среза хвоста, чтобы сделать направляющую для среза птичьего рта.
33. Теперь сдвиньте угольник вниз по стропилу на то количество дюймов, на которое должно свисать стропило.
34. Остановите угольник один раз, когда его линейка пересечет метку выреза «птичья пасть» по всей длине выступа.
35. Проследите шпунт (самую короткую ногу) для фактического хвостового среза, который создаст нижний конец стропила.
36. Прикрепите доску к козлам и аккуратно вырежьте треугольную выемку, отмеченную для выреза «птичий рот».
37. Вырежьте внешний хвостовой срез там, где линия включает свес стропила.
