Как работает бетононасос: автомобильный, стационарный

Бетонная смесь широко применяется в различных сферах строительства. Для ее транспортировки и перекачивания рекомендовано применение спецтехники, а именно – бетононасоса. Это оборудование характеризуется надежностью и долговечностью.

Содержание

• 1 Применение бетононасосов в строительстве
• 2 Принцип работы
• 3 Преимущества автоматических бетононасосов
• 4 Недостатки
• 5 Проблемы которые могут возникнуть при укладке с помощью бетононасосов
• 6 Типы агрегатов
  • 6.1 Работа поршневой системы
  • 6.2 Работа роторной системы
• 7 Варианты базирования агрегатов
  • 7.1 Стационарные насосы
  • 7.2 Насосы на автомобильной базе
• 8 Покупка или сделать самому
• 9 Как изготовить бетононасос — технология производства

Применение бетононасосов в строительстве

Бетононасосы широко применяются для возведения монолитных высокоэтажных зданий.   Благодаря установкам обеспечивается доставка бетона на различную высоту, что снижает временные и физические затраты. Бетоновод обеспечивает быструю подачу бетонной смеси при возведении мостов. С его применением возводятся водные и железнодорожные сооружения. Установка для подачи бетона применяется при строительствае портовых и туннельных соединений.

При частном строительстве спецтехника используется не всегда, что объясняется ограничением подъезда спецтехники. Для упрощения задачи и ускорения процесса строительства рекомендовано применение мини бетононасосов.

Принцип работы

Для определения принципов работы бетононасоса нужно понять его устройство. Оборудование имеет мешалку, колеса, систему смазки, выходную часть, опоры, загрузочный бункер. Также оборудование состоит из охладительной системы, шиберного затвора, бака под масло, системы смазки. Бетононасос имеет ящик для инструментов, манометр, клапан качающий, гидравлическую систему, фильтр под масло, кожух, электрощиток, шасси, прицепное устройство.

• Бетоноотводного колена;
• Промывочного устройства;
• Бетоноотводной трубы;
• Бетоноотводного замка с резиновым уплотнителем.

Основным агрегатом строительной техники является двигатель различной мощности, который может быть электрическим или дизельным. Работа системы перекачивания обеспечивается по открытому контуру, который подлежит регулировке.

Благодаря универсальному устройству бетононасоса предоставляется возможность бесступенчатой гидравличенской настройки. Количество подачи топлива можно регулировать. Установка состоит из водяного насоса и двух гидравлических цилиндров.  Последние из них соединяют поршни, что приводит к возвратно-поступательным движениям. Этот процесс заключается в том, что поршни двигаются в разные стороны.

Поступление бетонной смеси из выходных отверстий осуществляется в загрузочный сектор. Она перекачивается двумя цилиндрами, которые двигаются в разные стороны.

Преимущества автоматических бетононасосов

Бетононасос имеет отменные технические характеристики и обладает большим количеством преимуществ:

• Обеспечение непрерывного процесса укладки. При остановке бетонирования наблюдается снижение качества готового материала, так как бетонные смеси различного уровня затвердевания плохо сцепляются между собой.
• Трубы для бетононасоса обеспечивают подачу смеси на высоту. Установки предоставляют возможность перемещения большого объема смеси в максимально короткий срок.
• Принцип работы бетононасоса значительно снижает временные и трудовые затраты при подачи смеси на объект строительства.
• Предоставляется возможность применения оборудования при частичном сооружении конструкций.
• По сравнению с ленточными транспортерами бетонопроводы характеризуются компактностью.
• Установки характеризуются простотой монтажа, что ускоряет процесс строительства.
• Во время подачи смесей потери воды сводятся к минимуму, что положительно влияет на качество бетона. Этот аспект является важным при необходимости транспортировки смеси на значительные расстояния.

Характеристики бетононасосов позволяют их использовать во время проведения сложного строительства.

Недостатки

Бетононасосы обладают определенными недостатками, которые нужно учитывать при покупке.

Эта техника характеризуется высокой стоимостью и недоступна для всех пользователей и компаний.

Но, при ее регулярном использовании в строительстве, она себя оправдывает. При эксплуатации оборудования нужно провести монтаж бетонопровода. Решает задачу система труб на  стреле.

При возникновении необходимости в точечной заливке небольших площадей, например при монтаже сборно-монолитной конструкции, это оборудование использовать нецелесообразно.

Проблемы которые могут возникнуть при укладке с помощью бетононасосов

Установка с применением давления подает бетонную смесь на высоту. При неправильной эксплуатации оборудования наблюдаются определенные проблемы:

• Если скорость укладки смеси увеличивается, то в монолите наблюдается образование полостей, особенно при использовании мелкой сетки для армирования. Именно поэтому во время проведения работ нужно следить за тем, чтобы смесь подавалась равномерно.
• Если для уплотнения используется поверхностный, а не глубинный вибратор, то нужно укладывать смесь в небольшом объеме. При выполнении работ обязательным условием является уплотнение каждого слоя.
• Во время проведения работ рекомендовано проводить тщательную фиксацию арматурного каркаса, так как поток бетона может его нарушить.
• После завершения работ нужно промывать трубы бетонопровода, а также насос.
• Если бетононасос имеет большую производительность, то при его работе строители должны держать гибкий конец.
• Во избежание появления пробок категорически запрещено делать долгие перерывы в работе.
• Если в бетонопроводе образовываются пробки, то это может привести к повреждению механизмов насоса. На начальном этапе формирования пробок проводится реверсирование насоса. Можно разъединить участок и прочистить трубы вручную.

Типы агрегатов

В зависимости от того, как работают бетононасосы, их разделяют на несколько разновидностей. Перекачивание жидкости проводится с помощью эжекции, мембран, центробежной силы и т.д.

Работа поршневой системы

Поршневой насос – это наиболее востребованное оборудование, которое состоит из цилиндров и поршней. При их передвижении проводится захват и выталкивание перемещаемой среды. Бетон находится в специальных бункерах, емкостью 12-15 кубических метров, что обеспечивает беспрерывную работу. В бункер монтируется дополнительное перемешивающее устройство/, что исключает возможность расслоения смеси.

Цилиндр и приемник насоса связываются между собой с помощью заслонки, которая открывается при обратном ходе поршня, что обеспечивает поступление бетонной смеси. Если наблюдается прямой ход поршня, то это приводит к выталкиванию в бетонопровод смеси.

Часто установку называют гидравлический насос, так как движение поршней обеспечивается благодаря гидравлическим цилиндрам. Регулировка потока масла в них проводится распределителем. Шиберы открываются и закрываются с помощью гидравлики.

С помощью оборудования обеспечивается хороший напор бетонной смеси, так как он имеет большую производительность.

Работа роторной системы

Оборудование имеет простую конструкцию. Его работа основана на методе выдавливания бетонной смеси.  Оборудование состоит из приемного бункера, ротора, который оснащается роликами и приводом, корпуса.

По сравнению с поршневой системой роторный насос создает меньшие пульсации на выходе. Оборудование создает минимальное количество шума при работе, что обеспечивает удобства его эксплуатации. Установки имеют небольшой вес и габариты, что гарантирует их удобную эксплуатацию.

Недостатком роторных систем является то, что они не могут транспортировать смесь с крупными включениями.

Варианты базирования агрегатов

Виды бетононасосов определяются в соответствии с особенностями их установки. Они могут быть стационарными или мобильными.

Стационарные насосы

Среди разнообразных агрегатов стационарные насосы пользуются популярностью при возведении больших объектов. Они обладают незначительной мобильностью. Монтаж установок осуществляется на колесное шасси, что предоставляет возможность их перемещения.

Производятся неподвижные марки бетононасосов, которые устанавливаются на долговременное основание. Сфера их применения – заводы железобетонных изделий. Такое оборудование подает бетонную смесь на большую высоту. Привод насоса обеспечивается благодаря двигателю внутреннего сгорания, который может быть электрическим, бензиновым или дизельным.

Стационарным бетонопроводам присуща большая производительность, поэтому их применяют при необходимости в выполнении больших объемов работ. Применение установок осуществляется в масштабном строительстве.

Насосы на автомобильной базе

Бетононасосы автомобильные наиболее часто монтируются на базе грузовых транспортных средств. Вал отбора мощности обеспечивает привод оборудования. Также в установках может применяться гидравлическая передача.

В Москве и в СНГ можно встретить самоходные установки на гусеничном шасси. Их используют при невозможности заезда на строительную площадку стандартной техники.

Для автобетононасосов характерно наличие выдвижной управляемой стрелы, которая оснащается бетонопроводом. Вылет стрелы может быть более 30 метров. Производится оборудование, базой которого является бетоносмеситель.

Покупка или сделать самому

Бетононасос является дорогостоящим оборудованием, которое можно приобрести в специализированном магазине. При недостатке денежных сре6дств предоставляется возможность самостоятельного монтажа оборудования. При выборе установок рекомендуется руководствоваться определенными правилами:

• Изначально определяется функциональная нагрузка оборудования и ее соответствии выполняемым  строительным работам.
• При возникновении необходимости в бетононасосе 1-2 раза во время строительства его лучше будет арендовать.
• Подбор параметров длины и высоты подачи бетонной смеси проводится индивидуально.
• В период выбора оборудования определяется характеристика его мощности и его производительность.
• Специалисты рекомендуют отдавать предпочтение мобильным установкам, так как в процессе строительства различных объектов возникает необходимость в применении дополнительной техники для транспортировки стационарных установок.

К наиболее популярным маркам относится

китайский бетононасос Sany

Итальянский бетононасос Cifa

Putzmeister – это немецкий бетононасос

Как изготовить бетононасос — технология производства

Самостоятельное изготовление бетононасоса – это сложная задача, которая выполняется в несколько этапов:

• Создаем чертеж. Можно воспользоваться имеющимися схемами или разработать ее самостоятельно. Во втором варианте конструкция создается для выполнения определенных задач.
• Выбираем цилиндр и поршень. При выборе этого ключевого элемента системы нужно следить за тем, чтобы был запас мощности. Диаметр цилиндра должен быть до 400 миллиметров, а ход поршня – более 50 сантиметров. При несовпадении параметров число рабочих циклов увеличивается, что приводит к их быстрому износу.
• Подгоняем поршни и цилиндр. Для обеспечения длительной службы насоса удаляем все шероховатости.
• Выбираем тип узла. Для снижения сложности и стоимости изготовления оборудования рекомендовано применение электромеханического насоса.
• Устанавливаем редуктор. Механизм должен состоять из придаточного числа, что позволит снижать и преобразовывать вращательные движения в поступательные.
• Монтируем шкворень. Проводится подключение элемента к механизму. Сварная рама делается из металлического уголка. Далее проводится введение в систему обратных клапанов, материалом производства которых является легированная сталь.
• На завершающем этапе проводится проверка работоспособности установки.

Бетононасос – это универсальное высокотехнологичное оборудование, которое широко применяется для подачи бетонной смеси на высоту. Существует большое количество разновидностей оборудования, что позволяет подобрать наиболее приемлемый вариант в соответствии с поставленными задачами.

особенности шнековых, линейных и других

На рынке современной строительной индустрии используется широкий спектр конструкционных и вспомогательных материалов. Но вот уже на протяжении сотни лет бетон остается неизменным лидером. С появлением этого уникального материала цена и скорость возведения зданий сократились в разы.

В былые времена серьезной проблемой была быстрая доставка смеси непосредственно к месту заливки, старые мастера были вынуждены носить бетон в ведрах своими руками. Но научно-технический прогресс, к счастью, не стоит на месте и сейчас эта проблема успешно решается при помощи разного рода бетононасосов.

Фото промышленного автомобильного бетононасоса.

Типы агрегатов

Весь ассортимент представленных на рынке бетононасосов условно можно разделить на 2 типа, это механические и гидравлические. Конструкция может быть основана на использовании поршневого принципа или без поршневого.

Передача раствора.

Работа поршневой системы

Общий принцип работы поршневых систем далеко не нов, значительная часть всех существующих механизмов основывается именно на нем. В данном случае поршень при движении назад, всасывает некоторое количество смеси из бетоноприемника и далее выталкивает ее непосредственно в передаточный рукав, по которому она поступает к месту заливки.

Работа данной системы была бы невозможна без использования шиберного затвора или шторок. Шиберный затвор открывает бетоноприемник при всасывании и закрывает при выталкивании. Тем самым переводя направление движения смеси из бетоноприемника к месту назначения.

Поршневые агрегаты могут работать как от механического привода, так и с использованием гидравлической системы. В настоящее время в подавляющем большинстве аппаратов применяется именно гидравлическая система. Гидравлика обеспечивает значительно большее давление, благодаря чему мощность насоса значительно возрастает.

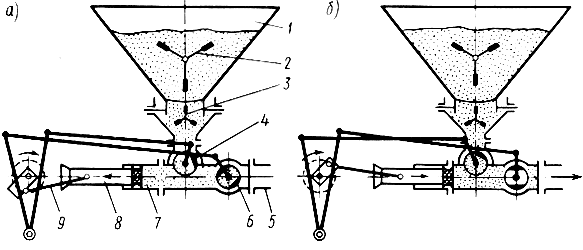

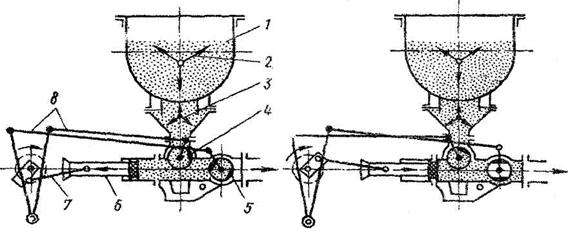

Поршневая система с 1 цилиндром.

В отличие от шатунного механизма, гидравлика имеет гораздо больший ход рабочего поршня. Плюс движение поршня становится более плавным. Больным местом этих насосов считается плотность соприкосновения поршня со стенками камеры. Микрочастицы цементного раствора неизбежно попадают между поршнем и цилиндром, значительно усиливая износ деталей.

Одноцилиндровые агрегаты сейчас используются редко, из-за нестабильной, пульсирующей подачи раствора. Система, снабженная двумя, попеременно работающими цилиндрами обеспечивает стабильную, бесперебойную подачу состава и намного меньше изнашивается.

Важно: гидравлика может работать на воде или на масле.
В первом случае давление составит порядка 5 МПа, во втором ровно в 2 раза больше.
Плюс масляная система более долговечна и надежна.

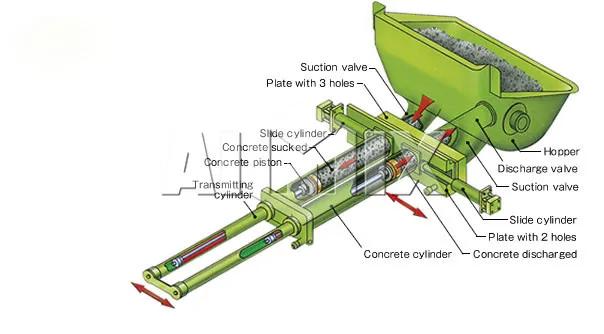

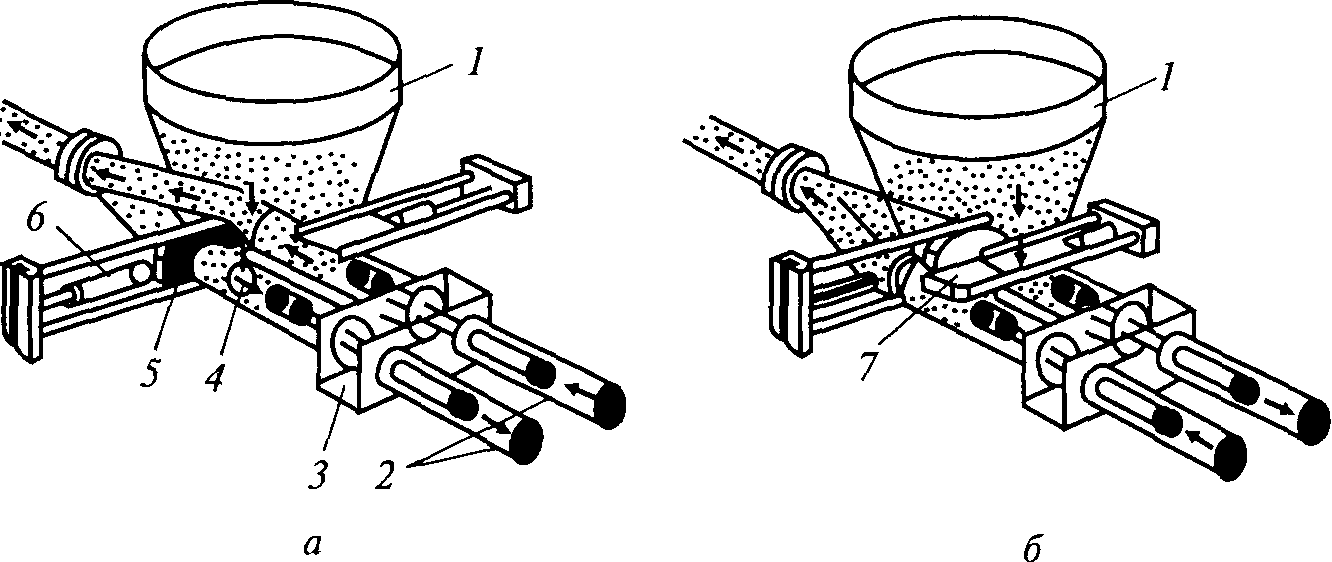

Схема поршневого бетононасоса с 2 цилиндрами.

Работа роторной системы

Семейство безпоршневых конструкций несколько шире, самым известным здесь является роторный бетононасос. Основой системы является ротор, на котором закреплены прорезиненные ролики.

При вращении ротора, ролики двигают бетонный раствор от бетоноприемника в нужном направлении. Они удобны тем, что при помощи реверса легко устраняются заторы и воздушные карманы.

Роторная система, чаще всего выходит из строя по причине износа армированного шланга и резиновых уплотнителей. Мощность таких агрегатов, по сравнению с поршневыми невелика, плюс они плохо переносят растворы с крупным наполнителем типа щебня для бетонных изделий.

Шнековый бетононасос является разновидностью роторной, без поршневой системы. Принцип работы шнека был подробно описан еще Архимедом. Но, несмотря на преклонный возраст, он по сей день широко используется в различных механизмах.

Набор соединительных рукавов.

Инструкция здесь проста, в сквозную камеру помещается винтовой шнек и при вращении обеспечивается движение субстанции. Наглядной, известной с детства иллюстрацией может стать обычная бытовая мясорубка.

Варианты базирования агрегатов

Данный вид механизмов на рынке представлен в широком ассортименте, по способу базирования они разделяются на стационарные и автомобильные.

Подача раствора на высоту.

Стационарные насосы

Стационарный компактный бетононасос представляет собой отдельную независимую станцию по перекачке раствора. В зависимости от размеров и мощности может использоваться как на крупных промышленных объектах, так и в частном строительстве. Базироваться может на шасси или без него.

Мобильный бетононасос, не имеющий шасси, как правило, обладает большой мощностью и устанавливается для обеспечения раствором крупного объекта, чаще всего высотных зданий. Наличие шасси также не предусматривает транспортировку на значительные расстояния. Шасси нужны для удобства передвижения в пределах одного объекта.

Стационарный агрегат на одноосном шасси.

Важно: сейчас выпускается прицепной бетононасос, конструктивно он относится к стационарным.
Но наличие мощного автомобильного шасси, дает возможность перемещения на значительные расстояния при помощи тягача.

Для обеспечения нужд частного строительства выпускается стационарный поршневой минибетононасос. Его используют для работы в стесненных условиях и при малых объемах. Кроме поршневой системы малогабаритный бетононасос может работать от пневматического привода.

Пневматический бетононасос разработан относительно недавно и больше предназначен для перекачки однородных ячеистых видов бетона. Он не обладает большой мощностью, плюс для стабильной работы ему требуется компрессор, что в условиях стройки не всегда выполнимо.

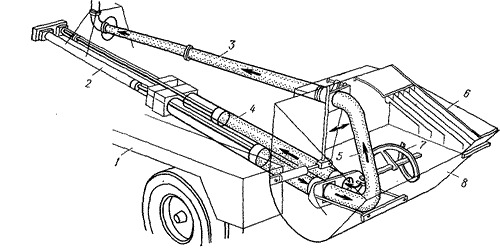

Схема прицепного агрегата.

Насосы на автомобильной базе

Автомобильный бетононасос сейчас является самым распространенным вариантом, как в частном, так и в промышленном строительстве.

Если сравнивать с конкурентами, то:

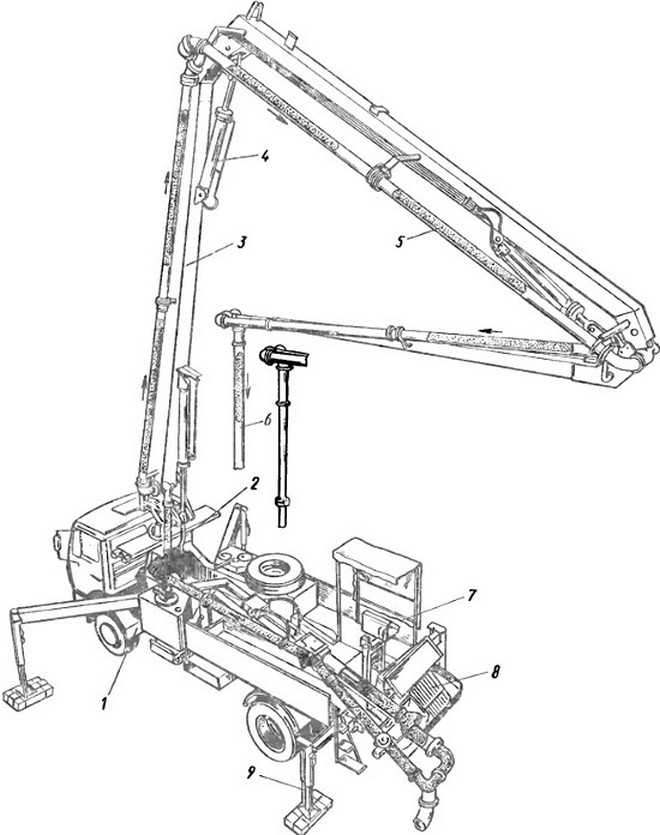

Схема автобетононасоса.

• Мощная стационарная установка хороша только для больших объемов, она неповоротлива и дорого обходится в обслуживании. Авто бетононасос может подъехать на большинство объектов.
• Большая часть стационарных агрегатов требует организации питания, что не всегда возможно в условиях ведения стройки. Автомобильный бетононасос является единым целым с машиной и питается от ее энергоустановки.
• Малогабаритный бетононасос на большой стройке не справится с объемами. Что же касается частного строительства, то цена такого агрегата не каждому хозяину по карману. Гораздо дешевле заказать авто бетононасос и с его помощью в течение нескольких часов залить нужный объем бетона. Цена аренды при этом будет заметно ниже покупки стационарного агрегата.
• Кроме того, современные комплексы оснащены выдвижной стрелой для удобства доставки раствора на высоту или на объекты сложной конфигурации. В случае же если использование стрелы не возможно, существует автомобильный линейный бетононасос. С его помощью можно закачать раствор по трубам на расстояние до 1 км по горизонтали и до 120 м по вертикали.
• Также немаловажным плюсом автомобильного варианта является то, что он обслуживается профессиональным оператором.

Использование раскладной стрелы.

Насколько реально сделать агрегат самостоятельно

Самый простой вариант, это изготовление поршневого насоса с одним цилиндром. Изначально желательно разбираться в чертежах. Также вам понадобится доступ к токарному станку, чтобы сделать поршень и цилиндр. Плюс добавьте закупку двигателя, редуктора и шиберного затвора.

Кроме некоторых технических знаний, необходимых для произведения точных расчетов, вы еще должны иметь золотые руки и хотя бы начальный опыт работы с механизмами. Специалисты утверждают, что если все покупать и делать с нуля, то дешевле и быстрее заказать авто бетононасос.

Бетоноприемник для шнекового насоса.

На видео в этой статье показан принцип работы бетононасоса.

Вывод

Использование бетононасоса это не только значительная экономия времени. Дело в том, что многие виды раствора, особенно быстротвердеющие и ячеистые бетоны, по технологии должны заливаться в течение короткого времени и без данного агрегата здесь просто не обойтись. А о принципе его действия мы вам подробно рассказали в данной публикации.

Ассортимент мобильных бетононасосов.

Как работает бетононасос?

Опубликовано: 29.10.2019 | Разместил: DY Бетононасосы

Строительство — быстро развивающийся бизнес, и ожидается, что в ближайшие годы спрос на него возрастет. По данным Всемирного экономического форума, население городских районов мира увеличивается на 200 000 человек в день, и всем этим новым жителям нужны жилье, медицинские услуги, школы, транспортная инфраструктура и многое другое. Строительство городской инфраструктуры для удовлетворения потребностей растущего населения почти наверняка будет поддерживать высокий спрос на строительных подрядчиков и рабочих в ближайшие годы.

В строительном бизнесе эффективность и надежность превыше всего. Но во многих проектах, особенно крупных и сложных, легко отстать. По оценкам глобальной консалтинговой группы McKinsey, 98 % крупномасштабных строительных проектов связаны с перерасходом средств или задержками. А в среднем крупномасштабный строительный проект отстает от графика на 20 месяцев — почти на два года.

Для предотвращения подобных проблем необходимо использовать самое лучшее и эффективное оборудование на рынке. Когда дело доходит до заливки бетона, бетононасосы предлагают существенные преимущества в эффективности и простоте использования.

Наука о бетононасосах

Что такое бетононасос? Бетононасос — это инструмент, используемый для перекачки свежесмешанного жидкого бетона в нужное место на строительной площадке. Он работает с использованием системы клапанов и основных принципов гидравлики.

Когда требуется бетон, автобетоносмеситель сначала смешивает бетон во вращающемся барабане. Затем грузовик выливает жидкий бетон в бункер, который продолжает взбивать бетон, чтобы он не затвердел. Оттуда бетононасос всасывает жидкий бетон из бункера через систему клапанов в зону, где его необходимо уложить, иногда с использованием вспомогательных шлангов.

Внутренняя работа двухцилиндрового гидравлического бетононасоса обычно состоит из двух параллельных цилиндров. Внутри цилиндров находятся приводные поршни, которые перемещают их вперед и назад в противоположных направлениях. Когда один цилиндр движется вперед, другой движется назад. Когда один цилиндр движется назад, другой движется вперед.

Первый цилиндр, также известный как цилиндр материала, вытягивает бетон из бункера. Второй цилиндр, нагнетательный, выталкивает бетон из насоса в нужное место. Два поршня работают в тандеме, попеременно втягивая и выталкивая свои объемы жидкого бетона. Гидравлический поток, создаваемый непрерывным потоком бетона, заставляет два цилиндра чередоваться вперед и назад. Этот непрерывный поток также важен для предотвращения затвердевания жидкого бетона.

Различные типы бетононасосов

Бетононасосы бывают двух основных видов — линейные насосы и насосы со стрелой.

1. Линейные насосы

Линейные насосы перекачивают жидкий бетон по шлангам примерно на уровне земли, пока бетон не достигнет места назначения. Шланги позволяют гибко петлять по переулкам и вокруг домов, где грузовик не может припарковаться.   Ниже приведены несколько примеров типов линейных насосов:

• Стационарные насосы:  Стационарный насос или насос, установленный на прицепе, — это самый простой вид бетононасоса. Он состоит из насоса, установленного на небольшом прицепе. Для буксировки стационарного насоса на рабочие площадки требуется отдельный грузовик. У стационарного насоса также нет стрелы, поэтому необходимы отдельные трубопроводы или укладочные шланги, чтобы доставить бетон от насоса туда, куда ему нужно. Для точной укладки бетона также необходима отдельная укладочная стрела.
• Статический насос, устанавливаемый на грузовике: Статические насосы, устанавливаемые на грузовике, устанавливаются на кузова грузовиков, поэтому сотрудники могут доставлять их прямо на рабочие места. Однако эти типы бетононасосов не имеют укладочных стрел, поэтому им потребуется использовать отдельные укладочные шланги, чтобы доставить бетон туда, куда ему нужно.
• Насос для автобетоносмесителя : Эта универсальная модель представляет собой бетономешалка с прикрепленным насосом, поэтому он может качать непосредственно из миксера. Эта модель эффективна во многих областях применения, хотя для нее требуется установка на рабочей площадке, которая позволяет вести большой автобетоносмеситель прямо рядом с местом, где должен быть залит бетон.

2. Стреловые насосы

Стреловой насос перемещается по воздуху и перекачивает бетон туда, куда ему нужно. У него есть длинная, гибкая, дистанционно управляемая рука, состоящая из шарнирных секций, и рука поднимается в воздух, как подъемный кран. Стреловые насосы и могут использоваться для труднодоступных мест, куда линейный насос не может добраться, например, на верхних этажах многоэтажек или многоквартирных домов. Они также могут достигать домов и дворов для строительства бассейнов на заднем дворе или садовых элементов. Когда стрела не используется, она складывается в аккуратные сегменты на задней части грузовика для транспортировки.

Рабочие могут приводить этот тип насоса прямо на стройплощадку, а укладочная стрела может подавать бетон туда, куда нужно, без использования дополнительных шлангов. Эти высотные бетононасосы работают быстро и могут добраться до любой области в пределах досягаемости стрелы. Их удобные функции делают стреловые насосы универсальными и популярными на строительных площадках.

Шарнирно-сочлененные секции стреловых насосов поставляются в нескольких различных конфигурациях складывания:

• Складывание и складывание: Секции складывающихся насосов складываются одна под другую закручивающимся движением. Они идеально подходят для широких открытых пространств, потому что им нужно много места, чтобы развернуться.
• Z и ZZ:  Секции этих насосов складываются вперед и назад, как гармошка. Они идеально подходят для установки в ограниченном пространстве, над препятствиями и под ними, например, над домом, а затем под ветвями деревьев.
• RZ:  Эти насосы, также называемые многоканальными насосами, имеют секции, представляющие собой комбинацию складных и Z-секций.

Компания DY Concrete Pumps специализируется на стреловых насосах. Все наши стреловые насосы представляют собой полноприводные насосы, устанавливаемые на грузовике, с четырьмя, пятью или шестью шарнирными секциями, обеспечивающими превосходный горизонтальный и вертикальный радиус действия. Каждый из наших грузовиков имеет шасси с тремя, четырьмя или пятью осями, в зависимости от размера и веса штангового насоса.

Вот некоторые из многих моделей, которые мы предлагаем:

• 57-метровый 6-секционный насос RZ со складной стрелой (57X-6RZ): Это наша флагманская модель мобильного бетононасоса для средних и крупных строительные площадки. Этот насос у нас самый длинный и производительный. Его невероятный вылет по вертикали 56,2 метра и горизонтальный вылет 52,2 метра делают его идеальным для высоких зданий и чрезвычайно труднодоступных мест, а его шесть шарнирных секций обеспечивают превосходную мобильность на 360 градусов. Его дистанционное управление позволяет точно и легко укладывать бетон.
• 43-метровый 5-секционный насос RZ со складной стрелой (43X-5RZ):  Этот бетонный стреловой насос среднего размера идеально подходит как для коммерческих, так и для жилых строительных проектов. Его вертикальный вылет 42,3 метра и горизонтальный вылет 38,3 метра обеспечивают достаточный доступ к высоким местам, а более компактный кузов грузовика позволяет легко парковаться в жилых помещениях. Его шарнирная рука с дистанционным управлением позволяет легко перемещаться по ветвям деревьев и линиям электропередач или под ними.
• 33-метровый 5-секционный насос ZZ со складной стрелой (33X-5ZZ):  Этот легкий стреловой насос идеально подходит для коммерческих и жилых помещений, где большое значение имеет мобильность. Пять шарнирных секций этого насоса, складывающихся гармошкой, позволяют ему проникать во все виды труднодоступных мест, а его небольшой размер позволяет ему работать в ограниченном пространстве, например, под мостами и во внутренних помещениях с потолками высотой 19 футов. .

Общие области применения бетононасосов

Где используются бетононасосы? Бетононасосы подходят для использования в самых разных областях строительства.

• Плитный фундамент здания: Здания без подвала имеют плоские бетонные плиты в качестве фундамента. Очень важно иметь прочный фундамент, который не будет пропускать воду, трескаться или проседать. Бетононасосы имеют решающее значение, поэтому работа идет быстро и гладко, а бетон оказывается там, где он должен быть. Таким образом, в фундаменте не может быть дефектов.
• Фундаменты зданий с подвалами:  Для зданий с подвалами процесс закладки фундамента более сложен. Бетононасосы, такие как стреловые насосы, имеют решающее значение, поэтому нет временных задержек, из-за которых могут возникнуть ошибки или часть бетона может затвердеть до того, как он будет готов. Использование стреловых насосов для подвальных фундаментов помогает обеспечить своевременное завершение строительного проекта.
• Высотные здания:  В высотных зданиях стреловой насос часто необходим из-за высоты и радиуса действия, которые он обеспечивает. Строительные компании могут использовать стреловые подъемники для быстрой, простой и безопасной подачи бетона на верхние этажи, а также следить за соблюдением графика строительства.
• Автодорожные эстакады и туннели: Автодорожные эстакады должны быть изготовлены из прочного железобетона, чтобы выдерживать ежедневный тоннаж транспорта, проходящего по ним. Проезжие тоннели также должны быть достаточно прочными, чтобы не разрушиться под тяжестью земли над ними. Использование бетононасоса гарантирует эффективное и результативное выполнение работы. Эстакады и туннели также часто требуют работы с некоторой высотой, а использование бетононасоса, особенно стрелового насоса для дополнительной подъемной силы, делает работу быстрее и проще.
• Мосты и плотины:  Мосты и плотины должны быть большими, прочными и устойчивыми, чтобы выдерживать вес большегрузного транспорта и сильное давление воды. Стреловые насосы, в частности, обладают преимуществом подъема и удлинения, что позволяет быстро перекачивать бетон на вершину высокого моста или плотины.
• Парковочные сооружения:  Гаражные стоянки обычно состоят из нескольких уровней, и без бетононасоса сложно доставить бетон на верхние уровни. Использование бетононасоса позволяет быстро и без лишних затрат труда завершить строительство высокой парковочной конструкции.
• Тротуары и проезды:  При строительстве нового дома многие домовладельцы уделяют самое пристальное внимание самому дому. Тем не менее, тротуар и проезжая часть также являются важными элементами. У некоторых домовладельцев возникает соблазн самостоятельно залить подъездную дорожку и тротуары, но привлечение профессиональной подрядной компании, которая может предоставить бетононасос, такой как стреловой насос, часто является лучшим выбором для ровной, стабильной и должным образом отвержденной подъездной дороги и тротуара.
• Заглубленные бассейны:  У заглубленного в землю бассейна бетонный фундамент, почти как у подвала. Бетононасосы, особенно стреловые насосы, имеют особое преимущество при строительстве бассейнов на заднем дворе. Никто не хочет, чтобы тяжелый грузовик проезжал через задний двор, но стреловой насос может легко добраться до дома с улицы и залить бетон с минимальными помехами во дворе.
• Внутренние дворики и г Фундаменты садовых сарая:  Как и в случае с плавательными бассейнами на заднем дворе, фундаменты патио и садовых сарая идеально подходят для бетононасосов, таких как стреловые насосы. Стреловые насосы могут добраться до заднего двора с улицы и залить бетонные плиты для этих функций в кратчайшие сроки.

Многие из этих применений требуют заливки плоской бетонной плиты. Но сколько времени нужно, чтобы уложить бетонную плиту?

Сам процесс заливки происходит быстро — потенциально менее чем за час. Однако после заливки бетон должен некоторое время схватываться. Как правило, по плите можно ходить через 24 часа, но для полного затвердевания бетона потребуется больше времени. Общее эмпирическое правило в строительной отрасли заключается в том, что для достижения полной прочности бетону требуется 28 дней, хотя некоторые специалисты считают, что процесс отверждения завершается еще раньше.

Как бетононасосы изменили строительную отрасль?

Использование бетона восходит к римским временам — и Колизей, и Пантеон содержат значительное количество бетона, — но вплоть до начала 20-го века, с изобретением бетононасоса, заливка бетона была трудоемким делом.

Бетононасосы стали огромным преимуществом для строительной отрасли. Представьте рабочего-строителя в начале 1900-х годов, толкающего тачку, полную бетона, совершая поездку за поездкой за утомительной, потной поездкой, пока, наконец, он не залил скромное количество бетона, необходимое для проекта. Этот метод малоэффективен, требует много времени и труда. Бетононасос обеспечивает гораздо более простой и быстрый способ перемещения бетона.

Автобетононасосы особенно сильно изменили высотное строительство. До изобретения бетононасоса подъемным кранам приходилось поднимать в воздух тяжелые ведра с бетоном на более высокие этажи. Ведро вмещает лишь небольшое количество бетона, поэтому этот процесс был неэффективным. Современные бетононасосы могут качать намного быстрее, чем краны могут поднимать ведра, и они обеспечивают непрерывную подачу бетона. Они также позволяют заливать бетон непосредственно через укладочную стрелу, а не небрежно перемещать его в ковше.

Бетононасосы также обладают многими другими преимуществами. Поскольку они работают непрерывно, они могут перекачивать значительные объемы бетона за один раз. Поскольку бетон всегда течет, сотрудники постоянно заняты, они никогда не стоят и не ждут доставки бетона другими способами. Бетононасос можно настроить очень быстро, и для его эксплуатации требуется лишь небольшое количество сотрудников. Все эти функции делают бетононасосы важными функциями, удобными в использовании, эффективными и экономящими время функциями на любой строительной площадке сегодня.

Сотрудничайте с DY для ваших потребностей в бетононасосах

Компания DY Concrete Pumps занимается поставкой качественных бетононасосов более тридцати лет, и мы являемся одним из ведущих мировых экспортеров бетононасосов с гидравлическими цилиндрами.

Мы предлагаем различные модели для использования в различных областях строительства. Большинство наших моделей автобетононасосов оснащены стрелой с непрерывным поворотом на 360 градусов для точной и эффективной заливки бетона даже в самых труднодоступных местах. Наши бетононасосы исключительно удобны в использовании, имеют простую, интуитивно понятную конструкцию и легко очищаемые бункеры, поэтому вашей команде не придется тратить часы на техническое обслуживание, очистку или выяснение того, как работает ваша машина.

Мы также стремимся к качественной поддержке клиентов. Наши дружелюбные и знающие сотрудники предлагают техническую поддержку 24 часа в сутки, семь дней в неделю.

Свяжитесь с нами сегодня, чтобы найти торгового представителя в вашем регионе или узнать больше о наших автобетононасосах.

Как работает автобетононасос? Узнайте, как работают бетононасосы.

Если вы когда-нибудь задавались вопросом, «Как работает автобетононасос?» Я объясню, как работает бетононасос, а также зачем использовать автобетононасос.

Мы довольно часто используем автобетононасосы для укладки бетона на цокольные этажи, большие бетонные плиты, настилы бассейнов и почти на все остальное, до чего мы не можем добраться, используя желоба бетоновозов и 16-футовый холодный желоб.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ БЕТОНАСОСОС?

Некоторые преимущества использования автонасоса для укладки бетона: автонасос может проехать через дома и во дворы, автонасос может перекачивать бетон на 2, 3, 4 этажа и более, автонасосы доставляют бетон прямо туда, где вам это нужно, перекачка бетона происходит быстро, что экономит трудозатраты, перекачка бетон уменьшает количество рабочей силы, необходимой для укладки бетона.

Если вы когда-либо возили на тачке 10-20 ярдов бетона на большое расстояние или использовали бетонный багги для укладки 100-ярдовой плиты, вы точно понимаете, о чем я. Вы знаете, почему имеет смысл использовать автобетононасос.

КАК РАБОТАЮТ БЕТОНАСОСЫ?

Простой ответ на вопрос «как работают бетононасосы» заключается в том, что бетоновоз выгружает бетон в бункер в задней части автонасоса. Бункер имеет сетчатую решетку, через которую падает бетон, что предотвращает засорение шлангов насосной тележки крупными камнями или кусками. Бункер также имеет шнек, который взбивает бетон, сохраняя его жидким и текучим.

Как только бетон попадает в бункер, он всасывается в систему клапанов небольшими интервалами или ходами. По мере того, как часть бетона всасывается в клапан, бетон перед ним одновременно проталкивается через бетонную трубу на стреле насосной тележки, пока не достигнет конца бетонного шланга и не будет размещен там, где вам это нужно.

Некоторые автобетононасосы имеют различные типы систем клапанов, S-образные клапаны, шаровые клапаны, но в основном бетононасос работает именно так. Пока бункер остается полным и бетонные шланги не забиваются, процесс подачи бетона проходит достаточно гладко.

Также очень важно иметь хорошего водителя автобетононасоса. Их опыт и мудрость являются ключом к решению любых проблем, которые могут возникнуть, их устранению и продолжению заливки.

КАК РАБОТАЮТ БЕТОНАСОСЫ

Чтобы получить более технический ответ о том, как работает бетононасос, я объясню, как работает система S-образных клапанов.

В работе бетононасоса используются гидравлические и электрические системы. Эта система включает в себя цилиндры для материала, связанные с гидравлическими цилиндрами, которые вращаются попеременно. Когда бетонная смесь находится в бункере и работает насос, цилиндр с материалом втягивается, втягивая материал в цилиндр.

При полном втягивании цилиндра сигнал отправляется как на поворотный цилиндр S-образной трубки, так и на направляющие клапаны приводного цилиндра, заставляя S-образную трубку смещаться в положение полностью загруженного цилиндра материала, а приводные цилиндры изменяют направление. Затем бетонный поршень загруженного цилиндра проталкивает материал через S-образную трубку в линии подачи.

Переключение с одного цилиндра на другой происходит с обеспечением непрерывного потока бетонной смеси по системе бетонопроводов автонасосов. Насосом можно управлять с панели управления или с пульта дистанционного управления.

Поток гидравлического масла, создаваемый гидравлическим насосом, толкает поршни приводных цилиндров внутри приводных цилиндров попеременно вперед и назад. Поскольку приводные цилиндры и бетонные поршни внутри бетонных цилиндров связаны друг с другом, поршни движутся синхронно.

Когда приводной цилиндр втягивается вместе с бетонным поршнем, бетон будет всасываться из бункера в бетонный цилиндр. Одновременно другой приводной цилиндр и бетонный поршень выдвигаются в сторону бункера. Бетонный поршень будет выталкивать бетон из бетонных цилиндров через S-образную трубку к бетонной трубе и бетонным шлангам.

Затем насос переключается в конце хода, в результате чего S-образный клапан переключается на другой бетонный цилиндр, который всасывает и наполняет цилиндр бетоном, начиная следующий цикл.

Перекачка в обратном направлении соединяет бетонный поршень в такте всасывания и клапан S-образной трубки для всасывания бетона из S-образной трубки вместо бункера. В результате бетонный поршень перекачивает бетон обратно в бункер. Обратная перекачка в основном используется для очистки бетонных шлангов после заливки.

Энергия для работы бетононасоса обеспечивается двигателем, который приводит в действие гидравлические насосы. Все функции по работе бетононасоса могут выполняться с помощью органов местного управления, установленных на боковой части тележки с насосом. Дополнительный ручной кабель или дистанционное радиоуправление позволяют управлять процессом перекачки на удаленном расстоянии. Бетононасос предназначен для безопасной перекачки влажного бетона через систему подачи труб и шлангов в соответствии с опубликованными параметрами и техническими характеристиками.

Безопасность и устойчивость бетононасоса во время работы обеспечивают передние и задние выносные опоры.
