Установка свайно-винтового фундамента зимой своими руками

Если грунтовые воды расположены близко или на участке пучинистый тип почвы, возникает необходимость в более устойчивом типе основания для дома. В таком случае оптимальным вариантом будет установка свайно-винтового фундамента. Тогда можно не бояться, что весной произойдёт неравномерная усадка постройки. Это одновременно и практичный, и недорогой способ сделать надёжное основание. Но для того, чтобы продлить срок его службы, нужно соблюдать технологию монтажа, особенно, если строительные работы проводятся в холодное время года.

Содержание

• 1 Особенности, плюсы и минусы свайно-винтового фундамента
  • 1.1 Что такое сваи
  • 1.2 Преимущества свайно-винтового фундамента
  • 1.3 Недостатки конструкции
• 2 Технология установки свайно-винтового фундамента
  • 2.1 Расчёт нагрузки и количества материалов
  • 2.2 Выполнение раскладки
  • 2.3 Подготовка почвы
  • 2.4 Монтаж винтовых свай
  • 2. 5 Цены на винтовые сваи
  • 2.6 Видео — Закручивание винтовых свай вручную
  • 2.7 Выравнивание по горизонту
  • 2.8 Цены на популярные модели бетоносмесителей
  • 2.9 Установка ростверка
• 3 Установка свайно-винтового фундамента зимой
  • 3.1 Нюансы строительных работ при низкой температуре
  • 3.2 Подготовительные работы
  • 3.3 Видео — Монтаж свайного фундамента зимой
  • 3.4 Цены на различные виды ручных буров
  • 3.5 Монтаж свай
  • 3.6 Заливка раствором

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах

Таблица 1. Проекты фундамента.

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Технология установки свайно-винтового фундамента

Его монтируют в местах, которые не годятся под ленточное основание. К таким участкам относятся:

• территории с глубоким уровнем промерзания почвы;
• грунты со сложным рельефом;
• места с повышенной влажностью;
• территории, на которых уже есть обустроенный ландшафт;
• участки, на которых запрещены земляные работы.

Сваи также подходят для замены фундамента или его реконструкции. Процесс монтажа проходит в несколько этапов.

Расчёт нагрузки и количества материалов

Перед началом строительных работ нужно произвести точные расчёты. Тут нужно обратить внимание на следующие моменты:

• нагрузку, что способна выдержать каждая свая;
• вес всего здания;
• уровень промерзания грунта.

Далее просчитывается количество опор, промежуток между ними. Также необходимо знать глубину монтажа. Все величины нужно брать с запасом. Чтобы узнать точные параметры, лучше привлечь специалиста, который на основании проекта дома сделает необходимые расчеты. При этом нужно учитывать, что если грунт слабый и подвижный, нагрузка на одну сваю должна быть маленькой. Тогда понадобится больше материала.

Выполнение раскладки

Сваи распределяют и раскладывают по всей длине основания дома либо намечают места для их установки. Делается это для того, чтобы проверить насколько количество материала соответствует предварительным расчетам. Тогда не останется лишних элементов и не возникнет ситуации с их нехваткой.

Промежуток между ними должен быть соразмерным количеству свай, чтобы они равномерно распределились по всему участку. Для домов из пеноблока или дерева достаточно придерживаться расстояния в 1-2 м

Далее выполняется установка углов. Между ними натягивается шнур. Когда дело дойдёт до монтажа очередной сваи, шнур в этом месте снимается. Это нужно в целях безопасности, чтобы во время углубления сваи не споткнуться об него и не травмироваться.

Обратите внимание! Во время монтажа нельзя допускать серьёзных отклонений от прямой линии. Максимально допустимое отклонение – 2-3 см. Если оно будет больше, его будет трудно загладить и это затруднит процесс обвязки.

Подготовка почвы

Чтобы облегчить установку фундамента, нужно в местах монтажа свай убрать верхний слой грунта, покрытый растительностью. Для этого используется бур с диаметром меньше, чем сама лопасть. Тогда свая проще вкручивается в землю.

Если нет возможности достать бур, эти манипуляции можно проделать штыковой лопатой. Подготовить грунт можно после выполнения раскладки или одновременно с ней.

Монтаж винтовых свай

При их установке своими руками рекомендуется делать это втроём или вчетвером. 2-3 человека могут отвечать непосредственно за вкручивание, а один – смотреть, чтобы свая вошла в грунт в строго вертикальном положении.

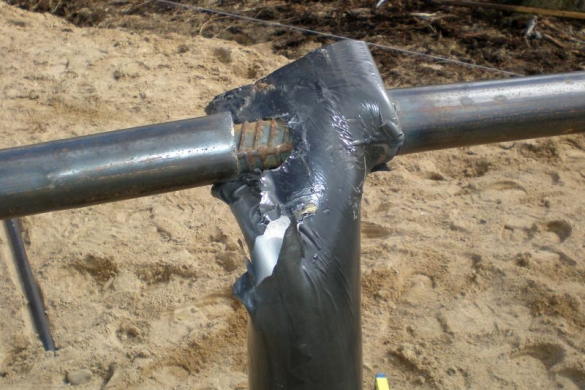

Наверху у сваи есть отверстия, в которые вставляют железные трубы. Они выполняют роль рычагов, когда несколько рабочих ходят вокруг сваи, ввинчивая этот элемент в землю. Для контроля за положением сваи используются специальные уровни, имеющие магнитные основания. Их крепят в двух местах непосредственно на сваю.

Когда глубина закладки фундамента превышает длину сваи, её наращивают. Для этого используют муфту, диаметр которой больше диаметра самой сваи.

Делается это в определённом порядке:

1. На ввинченную в землю сваю надевают муфту. Выравнивают её.
2. Фиксируют муфту при помощи сварки.
3. Сверху вставляют следующую сваю.
4. Тщательно заделывают швы сварочным аппаратом.
5. Участки, на которых применялась сварка, обрабатывают средством от коррозии.

Если есть ещё отклонения, сваи выравнивают.

Цены на винтовые сваи

Сваи винтовые

Видео — Закручивание винтовых свай вручную

Выравнивание по горизонту

Как только выполнен монтаж свай, можно приступать к их выравниванию по горизонтальной линии. Для этого используют

Совет! Горизонты будущего основания дома можно наметить заранее, чтобы сразу монтировать их одинаковыми по высоте. Но при наличии неровностей проще отпилить лишний отрезок сваи, чем нарастить недостающее расстояние.

После выравнивания конструкции рекомендуется её усилить – залить каждый элемент смесью из тяжёлого бетона.

Цены на популярные модели бетоносмесителей

Бетономешалки

Сверху на сваи надевают оголовки из металла и фиксируют их сваркой. Они бывают разной формы:

• квадратной:
• круглой;
• U-образной.

Приваривают их строго по разметке. После этого швы от сварки обрабатывают специальными средствами для предотвращения коррозии.

Обратите внимание! Если планируется обвязка из металла, в сами сваи вкручены ровно, можно обойтись без оголовков. Тогда обвязку приваривают непосредственно к сваям.

Установка ростверка

Эта конструкция выполняет роль связующего элемента между сваями. Она также служит опорой для несущих стен и помогает равномерно распределять давление на фундамент. Есть несколько вариантов материалов, подходящих для этой цели.

Таблица 2. Материалы для ростверка и нюансы их использования.

Чем ровнее сделать ростверк, тем проще потом возводить стены. Поэтому его монтаж делается строго по разметке. Металлический ростверк обойдётся дороже деревянного, но он крепче и надёжнее.

Установка свайно-винтового фундамента зимой

Когда холода длятся по 3-5 месяцев, не всегда можно приостановить строительные работы до наступления тепла. Благодаря свайной технологии возведение фундамента уже не выглядит как невыполнимая задача.

Это единственный тип основания, монтаж которого можно осуществлять при любых погодных условиях. При этом качество опор будет высоким, но особых усилий прилагать не требуется.

А при строительстве некоторых зданий монтаж фундамента возможен только в сильные холода. Это касается пирсов, бань и причалов, расположенных на берегу водоёма. В летнее время выполнять строительные работы там невозможно, а зимой они делаются прямо на льду.

Важно! Если выполнять установку свай в зимнее время, нужно следовать определённой технологии, иначе есть риск заработать травматизм, а сам фундамент будет ненадёжным.

Нюансы строительных работ при низкой температуре

У процесса монтажа свай на морозе есть свои особенности:

1. Под ровным слоем снега нередко находится каменистая или неровная земля – это потенциальная опасность для оборудования. Если металл встречает сопротивление камня, он ломается.
2. Промёрзшую землю тяжело бурить. Понадобится больше топлива, а техника может выйти из строя.
3. Если сваи сделаны из стали, при минусовой температуре они становятся хрупкими. То же самое происходит с чугунными оголовками. Если на материалах появляются трещины, нужно заменить их на новые.
4. При работе с металлом на морозе можно получить ожог, если прикоснуться к нему оголённым участком кожи, либо пострадать от обморожения.
5. В особом обращении нуждается бетон. Вода, входящая в его состав, быстро превращается в кристаллы льда. Тогда нарушается технология затвердевания бетонной смеси.

Но, несмотря на эти нюансы, есть несколько причин, по которым осуществлять ввинчивание свай в холодное время года целесообразнее, чем летом. К ним относятся следующие:

• нет возможности приступить к строительным работам в тёплый сезон года;
• ограничены сроки возведения фундамента;
• на территории под застройку болотистая почва;
• грунт сильно подтапливается.

Тогда единственным решением становится монтаж свай при низких температурах.

Подготовительные работы

Чтобы правильно установить сваи под фундамент и обеспечить ему хорошую несущую способность, проектированием лучше заняться летом. Тогда есть возможность тщательно изучить почву на участке, предугадать её поведение при взаимодействии со сваями. Тёплая погода также позволяет выполнить разметку под опоры. Зимой сделать это будет проблематично, особенно при наличии слоя снега.

Если разметку не удалось завершить в летнее время, то можно сделать её и в холода. Тогда грунт предварительно очищают от сугробов и льда. Но тут важно не перестараться, потому что снежный настил выполняет роль природного теплоизолятора, за счёт этого уменьшается глубина промерзания земли.

Видео — Монтаж свайного фундамента зимой

Цены на различные виды ручных буров

Бур ручной

Монтаж свай

Технология их установки имеет следующий вид:

Шаг 1. Подготовка грунта под бурение – выполнение выборки почвы на глубину её промерзания. На этом этапе строительных работ понадобятся плотные рукавицы.

Шаг 2. Прогревание земли. Для этого на участке, где будет устанавливаться свая, разводится костёр. Это очень трудоёмкий и длительный процесс, но благодаря ему предотвращается поломка материала и инструментов.

Шаг 3. Выполняется вкручивание опор. Если почва сильно промёрзла, ввинчивать сваи будет непросто. Тогда эту работу желательно выполнять не вручную, а при помощи мотобура.

Обратите внимание! При вкручивании опор самыми опасными считаются первые 1,5-2 м земли. Как только эта отметка пройдена, процесс бурения пойдёт легче.

Заливка раствором

После установки свай согласно разметке их нужно заполнить бетоном. Тогда во время промерзания грунта и его последующего размерзания трубы не будут подвержены деформации и продолжат в полной мере выполнять свои функции.

Заливка бетона в морозы – процесс не простой. Но проблему кристаллизации воды можно решить несколькими способами:

1. Добавление в готовый бетон специальных примесей, что способствуют ускоренному застыванию раствора за счёт того, что добавки снижают температуру промерзания воды.
2. Путём обогрева свай по всему периметру обвязки. Делать это нужно до тех пор, пока смесь не застынет, поэтому этот метод считается слишком затратным. Сами опоры вкручены в землю, что технически усложняет процесс обогрева.
3. Утепление труб. Сверху их можно накрыть плёнкой и стекловатой, но бетону, который находится на большой глубине, это не поможет.

Если вас интересует реконструкция готового фундамента, советуем ознакомиться со статьей — Сколько стоит фундамент под стоящий дом.

Оптимальным вариантом считается использование примесей и присадок. Без них кристаллы льда в составе бетона могут стать причиной разрыва сваи. Тогда опора будет бракованной, её придётся заменить. Присадки стоят дорого, но количества раствора требуется небольшое, поэтому лучше не экономить на материалах, чтобы фундамент получился надёжным.

Важно! Игнорировать технологию наполнения свай бетонной смесью не рекомендуется. Пустые опоры будут неустойчивыми.

Свайно-винтовой фундамент – это оптимальное решение в ситуации, когда нужно установить прочное основание в кратчайшие сроки. Этот вариант подходит для подвижной и неровной почвы. Его можно монтировать даже зимой. Свайная конструкция в дальнейшем не требует ремонта, потому что её элементы надёжно фиксируются в земле.

Винтовые сваи как закручивать в ручную видео

Использование для создания фундамента винтовых свай является часто неизбежным выбором при строительстве на неустойчивых грунтах. Часто закручивание винтовых свай может быть выполнено самостоятельно. Это возможно при решении закручивать винтовые сваи самостоятельно при создании небольших по размеру летних загородных строений или хозяйственных построек.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

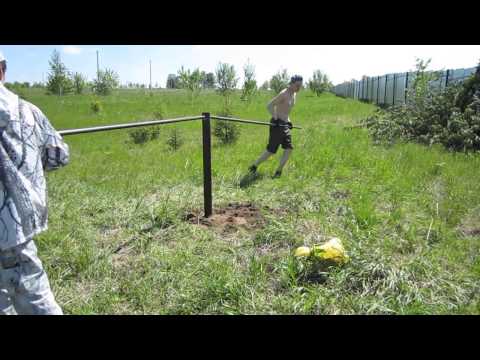

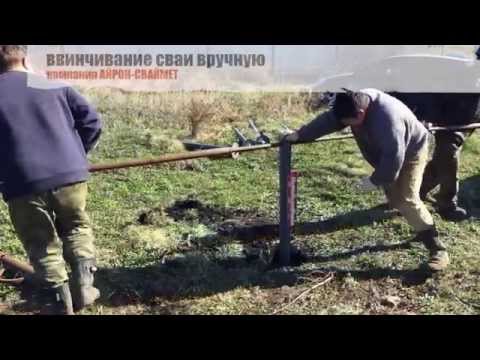

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

• Вставляется лом в отверстие, существующее на изделии.
• Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

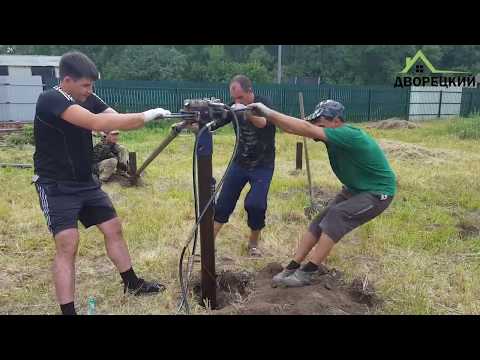

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

1. Дрель.
2. Редукторный гайковерт.
3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт. Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня.

Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Самостоятельный монтаж свайного фундамента при несоблюдении некоторых правил выполнения работ может стать причиной ненадежности конструкции. В число самых распространенных входит:

Предварительное выкапывание вручную ям или лидерное бурение на месте будущей установки вкручиваемых свай признается самой частой ошибкой. Надежность конструкции способно обеспечить только варианты, когда сваи именно вкручены в грунт. Предварительные работы исключают процесс уплотнения грунта при вкручивании, что снижает качество надежности основания строения.

Отказ от вкручивания дополнительной сваи рядом с той, что прекратила погружаться в грунт раньше соседних. Это показывает, что прут мог столкнуться с камнем или осколком прочной породы. Работы по вкручиванию лучше остановить, верхушку подрезать до общего уровня и рядом вкрутить дополнительную сваю.

Итоговая установка свайного фундамента на основе

• Создавая итоговый фундамент, стоит проследить, чтобы верхние концы опор образовывали ровную горизонтальную поверхность.
• Выравненное основание заливается бетоном.
• На них навариваются головки.
• Устанавливается швеллер и брус, создающие обвязку.

Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.

Качественно выполненный свайный фундамент отличается долговечностью использования и удобен бюджетной стоимостью изготовления.

Как Закрутить Винтовые Сваи своими руками. Свайно винтовой фундамент строительства Sekretmastera. Показан реальн В данном видео вы увидите монтаж винтовых свай диаметра длинной метра. Свайный фундамент будет смонтир. Установка винтовых свай своим руками. Видео. Похожие статьи Чем глубже тем лучше если грунт песок будет очень тяжело в крутить вручную положено закручивать сваи каждые 1,5 метра плюс середину пробить для того чтобы не гуляли полы и зависит будет ли веранда или. Показано как своими руками закрутить винтовую сваю в грунт. На видео видны все особенности работы при установке и закручивании винтовых свай. Время ролика фактическое, сокращений нет.

Похожее видео

Тест драйв фольксваген гольф 5 видео

Как держать электрод при электросварке видео

Как снять рулевую рейку фольксваген шаран видео

Как сварить пшено на прикормку видео

Как сварить коптильню своими руками видео

Как снять магнитолу с фольксваген поло седан видео

Смотреть видео Как закрутить винтовые сваи вручную в стесненных условиях.

41 | 17

Узнай больше о строительстве деревянных домов и бань, канализации, а так же о счастье и бизнесе.

★ ПОДПИШИСЬ НА КАНАЛ ► http://goo.gl/Y4zC5H
★Так мы строим септики и колодцы ► http://goo.gl/2BsVwN
★Так мы строим деревянные дома, бани ► http://goo.gl/zFkhLV

Мы зашли на объект, который находится в очень стесненных условиях и к которому не может подъехать буроям и закрутить сваи.

Что делать в такой ситуации?

Мы закручиваем сваи 89*3000 мм
Для этого используем:
1. «Мясорубку» (приспособление для откручивания гаек на колесах большегрузных машин)
2. Малооборотистая дрель 2 кВт
3. Магнитный уровень, который крепится на сваю и помогает закрутить её четко
4. Укосина, помогающая держать прямо сваю, и не дающая ей проворачиваться.

Что такое спиральные сваи – системы винтовых фундаментов DriveTech

Винтовые сваи представляют собой форму фундамента, широко используемую в строительной отрасли. Они имеют значительные преимущества с точки зрения скорости и простоты установки. Преимущества заключаются, помимо прочего, в сокращении вывоза срезанных бетонных свай, отходов бурения и практически полном отсутствии вибраций.

Спиралевидные сваи представляют собой форму фундаментных свай или анкеров дамбы/подпорной стены, которые использовались с начала восемнадцатого века. Они изготавливаются из закругленных полых стальных труб или сегментов цельного квадратного вала, обычно с несколькими спиралями, приваренными к трубе/квадратному валу, что обеспечивает процесс самонарезания во время установки. Винтовые сваи ввинчиваются в землю, как шуруп вкручивается в дерево.

Фундамент нового строительства не должен быть пыткой. Наша винтовая свайная система фундамента дает вам производительность бетона без недостатков и недостатков дизельного привода свай. Каждая винтовая свая состоит из свинцовой винтовой секции с приваренными винтовыми опорными плитами. Имея подлинную винтовую форму, спирали не ввинчиваются в землю, а ввинчиваются в нее с незначительным нарушением почвы. Спиральные пластины расположены на достаточном расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, на мощность конкретной спирали на винтовом анкере/стержне сваи не влияет спираль над ней или под ней.

Горячеоцинкованные удлинители, квадратные или круглые, добавляются стандартной длины в три, пять и семь футов до тех пор, пока свинцовая секция не войдет в опорный слой. В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении. Валы круглых труб чаще применяются для сжатия и имеют превосходный модуль упругости, что позволяет избежать изгиба в более слабых грунтах.

Диаметры спиральных свай варьируются от 2 7/8” до 4 ½” и диаметры спиральных свай варьируются от 6” до 16” в зависимости от требований к грузоподъемности. Винтовые сваи с квадратным валом имеют размеры от 1 ¼” x 1 ¼” квадрата до 2 ¼’ x 2 ¼” с тем же номинальным диаметром спирали. Трубчатая свая и ведущие секции квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, каждая длиной от 5 до 7 футов. Последующие секции с прямым валом (удлинители) крепятся болтами к ведущей секции с помощью 2 конструктивных болтов, когда она закручивается в землю.

КАК ОНИ ПОДКЛЮЧЕНЫ?

Наиболее распространенным методом крепления винтовой сваи к фундаменту сооружения является заделка оголовка заглушки винтовой сваи (или оголовка сваи) в бетонный фундамент сооружения. Дополнительная всесторонняя прочность может быть достигнута за счет стальных арматурных стержней, которые залиты внутри ядра сваи и выступают в основание здания.

ОБЛАСТЬ ПРИМЕНЕНИЯ В ФУНДАМЕНТЕ

Винтовые сваи являются альтернативой, когда грунт, прилегающий к поверхности, плохо подходит для поддержания конструкции. Спиральные сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут поддерживаться альтернативными методами фундамента.

НОВЫЕ ФУНДАМЕНТЫ

Поддержка новых и существующих конструкций, включая:

• Жилые, коммерческие и промышленные здания
• Переборки, дамбы и причалы
• Башни электропередач и солнечные фермы
• Переносные постройки
• Мосты, природные дощатые настилы и доки
• Повторное выравнивание и укрепление существующего фундамента
• Постоянная или временная поддержка для повторного выравнивания существующих сооружений, которые осели Повреждения зданий в результате стихийных бедствий, таких как ураганы, тропические депрессии и силы, создаваемые волнами

ВИНТОВЫЕ СВАИ ДЛЯ МОРСКИХ ПРИМЕНЕНИЙ

• Затяжные анкеры для новых морских дамб/переборок
• Мосты, настилы и доки
• Подводная поддержка инженерных коммуникаций
• Стабилизация откосов и укрепление
• Постоянная поддержка существующих или новых конструкций подпорных стен
  • в короткие сроки)

Временная постановка на якорь оборудования или судов, особенно против подъема ветра. Сваи можно снимать и использовать повторно.

СВАИ ВИНТОВЫЕ для ремонта

• Стабилизация фундамента
• Подъем фундамента на первоначальную высоту

КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

Винтовые сваи вкручиваются в почву подобно шурупам. Спирали врезаются в почву с постоянным шагом, а не проходят сквозь нее. Спиральные бои и валы имеют особую форму и спроектированы в соответствии с существующими грунтовыми условиями.

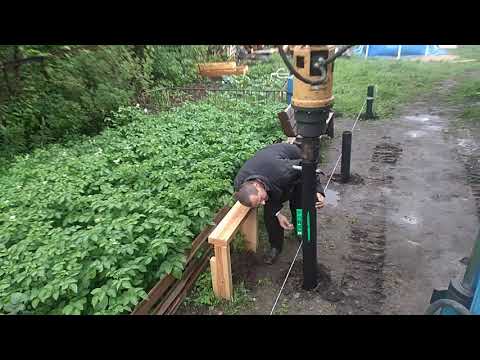

Наши сваи устанавливаются с помощью широкого спектра оборудования в зависимости от доступности и мощности винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки на экскаваторе весом 50 000 фунтов. Гидравлические оголовки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

Необходимое сочетание гидравлического привода и погрузочно-разгрузочной машины определяется:

• Требованиями к крутящему моменту при монтаже
• Крутящей способностью вала
• Ограничениями доступа к площадке (высота/ширина/расстояние до препятствий)
• Профиль почвы и грунт Условия на месте

Системы винтовых фундаментов DriveTech оснащены современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в футо-фунтах во время установки. Эти устройства ежегодно калибруются, чтобы обеспечить доступность точных подробных показаний для монитора сваи.

Компания DriveTech Helical Foundation Systems, специализирующаяся на установке винтовых свай из Мичигана, предоставит вам специально разработанную, установленную и сертифицированную услугу по установке винтовых свай для всех ваших жилых, промышленных, коммерческих и морских объектов.

Фундамент своими руками

Вам больше не нужно утомительно копать ямы, убирать кучи земли, смешивать бетон или сидеть и ждать, пока он затвердеет. Теперь это можно сделать гораздо проще.

Выдвижные заземляющие винты лучше всего подходят в местах, где длины стандартного заземляющего винта недостаточно. Высокая изменчивость расширений позволяет быстро реагировать на местные условия. Выдвижные заземляющие винты можно легко транспортировать.

Неподвижные заземляющие болты представляют собой идеальное решение для безбетонного фундамента. Поскольку они имеют фиксированный размер, всегда необходимо оценивать определенные статические условия и несущую способность почвы, чтобы выбрать правильный заземляющий винт.

Отметьте положение шипом и с помощью установочного ключа заверните винт пополам в землю. Нити автоматически закручиваются глубже в землю, что приводит к уплотнению почвы и, следовательно, к высокой стабильности.

Перед бурением, трамбованием или установкой винтового фундамента убедитесь, что все подземные инженерные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину 1000 мм.

Перед бурением, трамбованием или установкой винтового фундамента убедитесь, что все подземные инженерные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Как заземляющие винты остаются в земле? Шурупы проникают и уплотняют примыкающий грунт при установке, тем самым укрепляя собственное положение.

Могу ли я сделать это сам? Да, вы можете вкрутить набор для хобби самостоятельно, без посторонней помощи.

Должен ли я установить заземляющий винт, а затем забетонировать его? Нет, это сухой способ без бетона. Например, вы можете прикрыть винт камнем с острым краем толщиной 2–5 мм при строительстве столба забора.

Нужно ли покупать ручной монтажный инструмент или его можно взять напрокат в магазине?  Продавец предоставит вам установочный инструмент под возвращаемый залог, или вы можете его купить.

Что касается глубины промерзания, выталкивает ли мороз заземляющий винт на поверхность? В Канаде уровень промерзания колеблется от 80 до 140 см ниже поверхности, в зависимости от типа почвы. Винты имеют резьбу, препятствующую любому встречному движению, препятствуя перемещению грунта гладким телом шнека на поверхность. Каждая структура должна оцениваться и оцениваться индивидуально.

Как выбрать наиболее подходящий тип заземляющего винта? Где я могу получить совет?  Вы можете обратиться к продавцу или отправить нам электронное письмо. Укажите тип конструкции, требования к строительству, строительный материал, размеры и особенности местности.

Нужно ли сначала вставлять столб забора, а затем наносить бетон? Нет, столб забора можно засыпать сбоку щебнем с острыми краями от 2 до 5 мм.

Насколько толстый слой цинка на заземляющих винтах?
70 микрон (мкм)

Можно ли строить конструкцию на неровной местности?  Да, это возможно. Вы можете поднять растр конструкции с помощью толстостенной стальной трубы, деревянного соединения или использовать другой заземляющий винт.

Можно ли устанавливать заземляющие винты в непосредственной близости от стены?  Да, минимальное расстояние 40 см от стены; однако мы рекомендуем расстояние 60 см.

Если на участке есть песок, свалка или болото?  Не рекомендуется использовать заземляющие винты на влажной, болотистой местности — они не будут держаться на таком основании. Вам нужно будет приземлиться на дно болота. В случае со свалкой необходимо оценить, как долго существует свалка. Если ему более 10 лет или он достаточно уплотнен, это не должно вызывать проблем.

Можно ли установить заземляющий винт с помощью чего-либо, кроме ручного монтажного инструмента?  Да, вы можете закрутить заземляющий винт с помощью одного наконечника винта C и поворотной планки (около 60 см). Вставьте наконечник винта в винт, поместите стержень через кончик винта и поверните винт по часовой стрелке.
