Как установить винтовые сваи самому: Монтаж винтовых свай своими руками: видео, технология, инструкция

Винтовые сваи и столбы для забора своими руками

Содержание

• Какими бывают винтовые сваи и как их использовать
• Преимущества и недостатки винтовых свай
• Установка забора на винтовых сваях своими руками
• Монтажные работы
• Как рассчитать параметры

Если вы хотите стать владельцем действительно прочного по конструкции ограждения, то винтовой забор вам идеально подойдет. Используя винтовые сваи для забора, вы никогда не будете иметь проблем с его проседанием или перекашиванием. Также большим плюсом будет и то, что установить вы его сможете самостоятельно. Это будет для вас гораздо дешевле, чем обращаться к квалифицированным работникам.

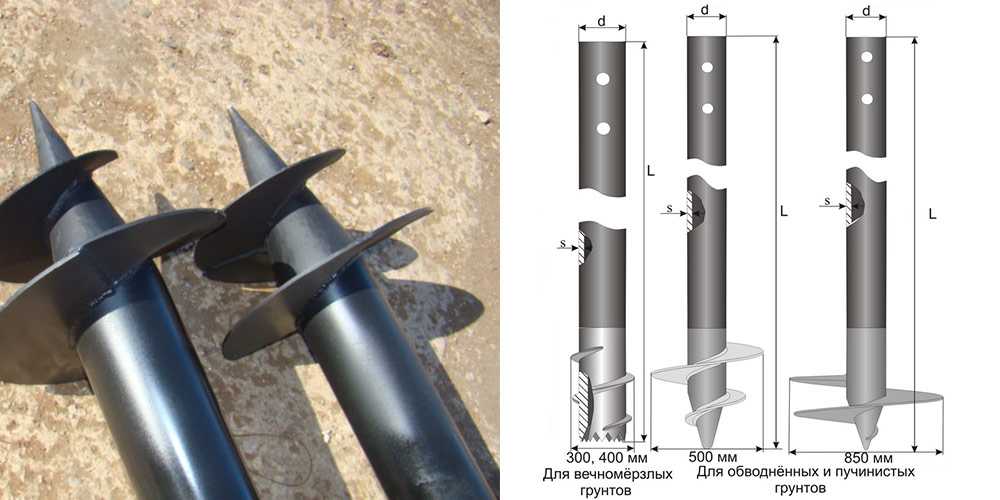

Какими бывают винтовые сваи и как их использовать

Металлическая труба с режущей лопастью на конце, которая позволяет ей ввинчиваться в грунт и является винтовой сваей. Ввинчивать ее можно как самостоятельно вручную, так и с помощью специального оборудования. Важно знать, что, используя винтовые сваи для забора надо, чтобы они имели хорошее антикоррозийное покрытие, а для этого обработать специальными составами, которые позволят конструкции прослужить более 50 лет.

Винтовые сваи бывают следующих видов:

• сварные;
• имеющие литый наконечник;
• имеющие литый наконечник с оцинковкой.

В случае, если вы хотите сделать простой забор, то винтовые сваи под забор вам лучше использовать те, которые выглядят как обычная труба из металла с винтовой лопастью. Если вам нужен бетонный забор, то тогда, лучше брать сваи с литым наконечником, так как они, как правило, имеют диаметр более чем 75 мм. Чаще всего, используются при укреплении фундаментов различных зданий. Его преимущество заключается в том, что благодаря литому наконечнику он легко вкручивается в грунт, даже имея большой диаметр.

Преимущества и недостатки винтовых свай

Одним из плюсов забора на винтовых сваях есть именно то, что не происходит нарушения почвы, как обычно случается при выкапывании ямы, а также сваи своими лопастями великолепно удерживаются в почве, чего не скажешь о многих других опорах.

• Первым делом следует отметить довольно быструю установку по сравнению с другими, благодаря процессу ввинчивания;
• конструкция такого забора обойдется вам совсем недорого, ведь, если разобраться, то для этого нужна всего лишь металлическая труба и больше ничего;
• в сравнении с бетонными опорами, они очень устойчивы в случае поднятия грунтовых вод, потому что с грунтом они сцепляются очень хорошо, чего не скажешь о бетонных опорах;
• к работе по установке можно приступать сразу же, а главное, что для этого не потребуется никакой техники;
• также это можно сделать в любую погоду, а если понадобится, то сваю можно легко выкрутить и заново установить в другом месте.

Недостатков у винтовых свай немного, но они все-таки существуют. Ввинчивать их в каменистых грунтах, естественно будет нелегким делом, поэтому в таких местах их лучше не устанавливать.

Установка забора на винтовых сваях своими руками

Для начала надо определиться с трубами, для забора вам подойдут трубы, длина которых не превышает 3 м, при этом, половина которой будет ввинчена в землю. Винтовые столбы для забора могут быть в сечении квадратными, прямоугольными или круглыми. Если вы собираетесь делать забор на сыпучем грунте, то диаметр надо выбирать больше, если же грунт на участке твердый и плотный, то диаметр берется меньший.

Стоит знать, что, если вы хотите прочно и надежно установить такой столб, то конец его должен быть ровным и острым, а длина быть не менее чем 10 см. Благодаря этому, процесс установки будет намного легче. Толщина лопасти должна составлять не меньше 8 мм, а начинаться она должна на штыре, к тому же, не допускается повреждение лопастей и изменение их первоначальной конфигурации.

Стоит помнить, что труба должна точно вертикально входить в почву. Если вы не уверены в том, что сами сможете это сделать, то лучше купить или взять в аренду оборудование, с помощью которого вы сможете проконтролировать вертикальность установки. Но если у вас такой возможности, то рекомендуем использовать ворот с зажимом и отвес.

Монтажные работы

Монтаж забора на винтовых сваях, в первую очередь, предусматривает использование таких инструментов: отвес, шнур, уровень, шуруповерт, электрическая дрель, болгарка, сварочный аппарат.

Перед началом работы размечаем участок и определяем места, в которых должны быть винтовые сваи. Прежде чем начать работы, следует знать какова глубина промерзания грунта, так как трубу нужно будет опустить на полметра ниже.

Важно определить состав почвы. Для этого на участке необходимо пробурить скважину, глубиной 12 м и отправить его в лабораторию, чтобы сделать анализ влажности, глубины промерзания и других характеристик. При участке с меняющимся типом грунта, лучше всего взять несколько проб в разных местах.

На видео можно ознакомиться с технологией производства винтовых свай своими руками:

Вкручивать сваи нужно таким образом, чтобы лопасть полностью оказалась в непромерзающем грунте. Для этого надо учитывать глубину слоя, который промерзает. Вкручивание должно происходить равномерно, вы должны постоянно следить, не происходит ли отклонений. Если же случится отклонение более чем на 2 градуса, то тогда уже придется сваю выкручивать обратно и вкручивать в другом месте.

Важно! Никогда не вкручивайте сваю в то место, из которого вы ее выкрутили, так как свойства грунта нарушатся и ее устойчивость будет гораздо ниже.

После того как ввинтили сваю, на последнем этапе, надо будет заполнить ее раствором, чтобы вся конструкция была усилена и не было возможности для попадания влаги. Раствор надо готовить в пропорции из цемента и песка – 1:4.

После того как вы сделали установку всех свай, то их необходимо обрезать до одинаковой высоты. Для того, чтобы сделать это аккуратно можно использовать оптический дальномер.

Вверху каждой сваи должна привариваться пластина из стали. Она же нужна для распределения равномерной нагрузки по всей площади. Также следует обработать защитными составами все сварные швы.

В завершение, конструкцию необходимо обвязывать швеллером или же деревянным брусом, делается это для повышения жесткости. Это же поможет удерживать сваю в изначальном положении.

Как рассчитать параметры

Делая винтовой забор, необходимо рассчитать какое нужно будет количество свай и какая несущая нагрузка одной сваи. Для этого надо умножить площадь пяти свай на несущую способность грунта.

Площадь выбирается по нормативам: если взять диаметр 300 мм, то площадь пяти свай будет составлять 706 кв. см.

Если несущая способность грунта, к примеру 4 кг/кв. , то способность сваи будет от 2,1 до 2,8 т. Соответственно, чтобы винтовые сваи выдерживали нагрузку 26,7 т., то их количество должно составлять от 10 до 12 штук. Габариты опор определяются на основании общих параметров.

Для расчета же свайного поля нужно знать жесткость балок ростверка и от этого исходить. Если для расчета заложить ростверк с дерева или с металла, то расстояние между сваями будет от 2 до 2,5 метра.

Стоит знать, что, если вы рассчитываете только на свои силы, то винтовые столбы для забора своими руками должны погружаться не более чем на полтора метра и иметь диаметр не более 76 мм. Если сваи большего диаметра, то без специальной техники здесь никак не обойтись.

Если вы хотите сделать кирпичный забор на винтовых сваях, то вам первым делом, нужно будет установить металлический или же железобетонный ростверк.

Винтовая свая может выдержать вес до 8 тонн, но это зависеть будет от ее диаметра. Устанавливать их надо на расстоянии от полутора до двух метров, опять же зависимо от толщины и высоты забора.

Идеальным вариантом для обшивки забора можно отметить профлист, который отличается своей дешевизной, качеством и прочностью. Конструкция, которая оптимально подойдет для этого, лучше всего должна быть комбинированной, то есть иметь в земле круглое сечение, а сверху, к примеру, квадратное. Профлист крепится кровельными саморезами.

После установки столбов между ними как сверху, так и снизу проводят установку направляющих из металла, которые прикручиваются или же крепятся с помощью сварки.  Какой способ крепления выбрать решать вам, но главное – надежность и качественность крепления.

Нижняя рейка должна располагаться примерно на 30-40 см от земли, а верхняя в 30 см от верхушки столба. Если говорить точнее, то для забора из профлиста понадобятся трубы с диаметром 89 мм, но в случае постройки забора из камня или кирпича уже необходимо будет брать трубы диаметром 108 мм.

Видео по установке винтовых свай:

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Пошаговая инструкция как закрутить винтовые сваи фундамента

Если строительство дома производится на участке земли, имеющем сложный ландшафт, проблемные грунты, либо вблизи него расположены подземные коммуникации, фундаментное основание здания делается из закручивающихся винтовых сваях. Используются такая технология фундамента, когда владельцу построенного дома захотелось добавить к нему пристройку. Свайно-винтовые основания очень распространены при строительстве загородных домов.

Содержание

Способы установки винтовых свай

Существует два основных способа монтажа свайно-винтового фундамента. Это:

1. Ручной.
2. Механизированный.

На выбор способа установки свай под фундамент влияет несколько важных факторов, если не считаться с ними, то основание постройки будет ненадежным. Перед монтажом необходимо учесть:

• Характеристику грунта – параметры его плотности и каменистости.
• На каком расстоянии от поверхности земли залегают грунтовые воды.
• На каком расстоянии от участка находятся коммуникационные магистрали.
• Количество и время эксплуатации сооружений, расположенных поблизости.
• Пожелания будущих владельцев дома.

Ручная установка свайно-винтового основания

Установка винтовых свай вручную необходима тогда, когда специальная техника не может подъехать на место строительства. Кроме того, техника не используется при малом объеме работ, например, если необходимо закрутить не более 10 винтовых свай, имеющих небольшой диаметр. В этом случае применение техники увеличит материальные расходы. Также не разрешается использование техники для завинчивания свай при соблюдении режима «тишины» и заповедных зонах.

Плюсы ручной закрутки винтовых свай

Ручной способ закрутки винтовых свай имеет большое достоинство: относительную дешевизну работ, поскольку не тратятся денежные средства на аренду техники. Монтаж фундамента производит бригада из трех физически сильных мужчин, которые используют простые приспособления: лопаты, кувалды и уровень, рычажные ключи либо трубы, которые помогут заворачивать стержни.

Минусы ручной установки винтовых свай

К недостаткам ручной установки винтовых свай относятся:

• Опоры могут быть критически отклонены от вертикальной плоскости.
• Винтовые сваи могут быть закручены не до конца, поскольку для этого может не хватить человеческих физических сил. В этом случае глубина фундамента не будет иметь необходимую величину.
• Фундамент строения обустраивается на небольшой территории.
• Используются сваи с максимальным диаметром 108 мм.

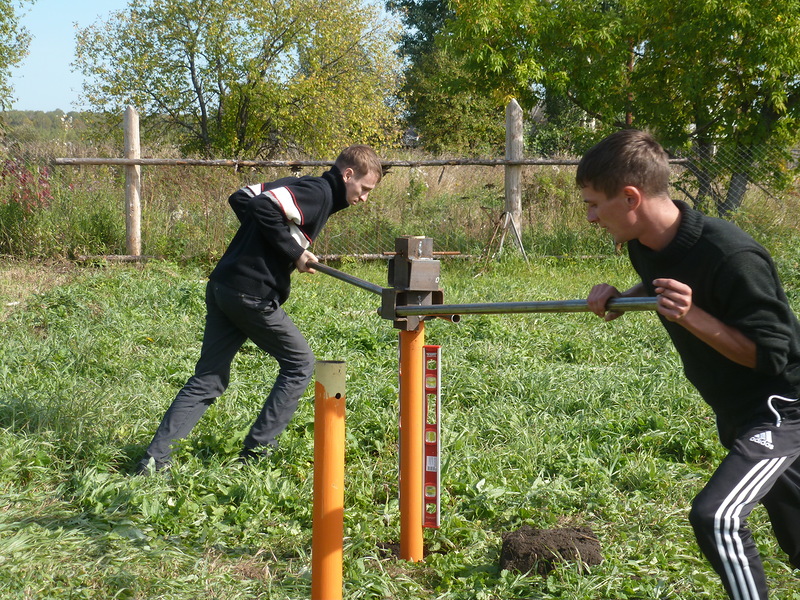

Этап ручной закрутки винтовых свай своими руками

Во время ручного закручивания винтовых свай своими руками, используют специальный бур, просверливаются отверстия, у которых должен быть нужный диаметр. Лунки делают с помощью обычной лопаты. В них вставляются сваи. Затем необходимо замерить правильное вертикальное положение и начинать закручивать, пока свая не достигнет отмеченного уровня.

Чтобы закрутить сваю, необходим металлический стержень или лом. Он вставляется в технологическое отверстие несущего элемента, а затем на него надевается усиленная труба. Эта конструкция затем вращается по часовой стрелке до тех пор, пока свая не окажется на нужном уровне. Вращают два человека, а третий с уровнем в руке проводит постоянный контроль вертикальности.

После установления всех элементов они выравниваются по высоте. Лишнее, все, что выступает над отметкой, которая определяется с помощью оптического дальномера или простой проволоки, обрезается. Для придания большей надежности фундаменту будущего дома производят его усиление – заливают бетонный раствор. Когда раствор застынет, привариваются оголовники. Каждый шов от сварочного аппарата необходимо обработать средством против коррозии.

На установку винтового фундамента вручную уходит не очень много времени – каждая свая вкручивается максимум полчаса. Опоры заглубляются минимум на полтора метра, поскольку в противном случае они будут стоять непрочно при замерзании или оттаивании грунта.

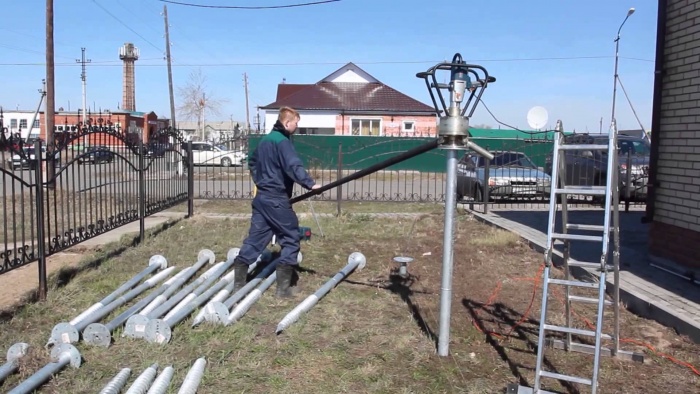

Машинное закручивание винтовых свай основания

Если ручной монтаж будущего фундамента дома нецелесообразен, владелец решает воспользоваться специальной техникой, с помощью которой можно закручивать винтовые сваи. Эта техника является бурильной установкой, имеющей вращательный момент 2000-4000 ньютонов. В этом случае опорные сваи заворачиваются даже в достаточно плотный грунт без камней и валунов.

При помощи бурильной установки опоры максимально углублены в грунт. Кроме того, работы выполняются очень быстро. Гарантируется расположение свай в строго вертикальной плоскости. Специальное оборудование используется для закручивания винтовых свай с большим диаметром, а также, в случаях закручивания большого количества свай.

Установка позволяет производить монтаж фундамента в ограниченном пространстве в случаях, когда ручной способ невозможен, поскольку штанги очень велики и не хватает угла прокрутки. В любом случае сваи устанавливаются на необходимую глубину. Если в этом возникает необходимость, устанавливается ростверк на винтовые сваи.

Этапы закручивания винтовых свай с помощью машины

Во время механического закручивание винтовых свай используют технику , экскаватор или грузовик, оснащенную гидровращателями для свай большого диаметра. Для монтажа средних и малых опор используется сваекрут.

Винтовая опора погружается в почву с помощью гидравлических двигателей, мощность которых различна. При этом способе установки сваи устанавливаются на необходимую глубину, поскольку делается это под контролем специальных центрователей или бортовых компьютеров, которые отвечают за правильность угла наклона и перпендикулярный вход сваи в грунт.

Свая устанавливается на специальное посадочное место на оборудовании, обеспечивается ее фиксация. Техника ставит сваю в намеченную точку и производит ее заглубление на требуемый уровень. Затем держатели снимаются с конуса винта и производится его окончательная обработка:

• Заливка бетонным раствором.
• Приварка оголовников.
• Обработка сварных швов.

Каждый этап должен проводиться правильно, поскольку это влияет на готовое основание здания.

Технология погружения винтовых свай под фундамент

Согласно технологии монтажа винтового фундамента необходимы подготовительные работы с проведением анализа почвы на участке. Параметры и количество опор подбираются после проведения анализа. Размеряется площадка под строительство, на которой отмечаются места планируемого погружения. Перед началом работ производится обработка винтовых свай с помощью антикоррозийного состава или грунтовки, отмечается, на какую глубину они должны быть погружены.

Не стоит забывать о том, что монтаж основания здания начинается с угловой вехи, которая расположена наверху рельефа. А только потом производится монтаж остальных опор.

На каких грунтах можно устанавливать винтовые сваи под фундамент?

Винтовые сваи необходимо погружать достаточно глубоко, поскольку только так исключается возможность его разрушения при вертикальных нагрузках пучения почвы из-за морозов. При этом останутся только боковые воздействия, но, поскольку при этом создается малая контактируемая площадь, эти воздействия не оказывают решающее воздействие на сваи.

По этой причине определяя пригодность грунта, до того, как приступить к закладке фундамента здания, нужно рассмотреть его механические свойства. Свайно-винтовой фундамент рекомендуется использовать на следующих грунтах:

• Песчаных.
• Супеси.
• Суглинках.
• Глинистых.

Категорически запрещается использовать этот вид фундамента для строительства зданий на скальных, скально-обломочных грунтах, торфяниках, рыхлых посадочных грунтах.

Особую осторожность стоит соблюдать при установке данного фундамента на сильно обводненных грунтах, на которых грунтовые воды имеют различные уровни, зависящие от сезонов года. Если необходимо построить здание на подобном участке земли, перед строительством нужно провести пробное бурение, а глубина погружения свай должна быть максимальной.

Как установить винтовые сваи под фундамент

При установке свайно-винтового фундамента самостоятельно следует выполнять работы, согласно пошаговой инструкции:

• Проведение подготовительных работ.
• Разметки земельного участка.
• Проверки параллельности линий с соответствием их прямым углам.

• Погружаются угловые стволы.
• Устанавливаются промежуточные опоры.
• Обрезаются стволы таким образом, чтобы получилась ровная горизонтальная плоскость из поверхностей свай.
• Внутренние полости опор бетонируются для того, чтобы усилить их прочность.
• Проведение монтажа оголовков, устанавливаемых на верхний торец. Оголовки после приваривания служат для крепления ростверка. В местах сварки и на участках, на которых повреждено защитное покрытие, выполняют покраску специальными составами.

Не стоит забывать о том, что, проводя разметку, необходимо учитывать оси стен, а не границы периметра здания, чтобы стены не свисали с оголовков, а стояли на них.

Расчет количества необходимых материалов

Рассчитывают нужное число свай в двух направлениях:

• Учитывая линии максимальной нагрузки.
• Учитывая несущие способности опор.

1. Сначала подсчитывается количество опор по линиям, где будут расположены наружные и внутренние несущие стены здания. Сваи должны быть расположены на расстоянии не более 2-3 метров друг от друга. Расстояние между ними учитывается, исходя из тяжести будущего здания – чем оно тяжелее, тем меньше расстояние между опорами.
2. Проверяется полученное количество свай. Для этого вес будущего здания, в том числе и расчетные дополнительные нагрузки, делится на допустимую нагрузку на одну опору. Должно получиться число, которое меньше числа, найденного на первом этапе. При большем значении необходимо добавить опор по линиям наибольшей нагрузки.

Используя онлайн-калькулятор, легко сделать правильные расчеты.

Разметка мест установки свай

Чтобы правильно разместить точки для свай, нужно иметь перед собой план первого этажа будущего здания. Вначале необходимо отметить точки по углам, в местах примыкания внутренних и наружных несущих стен. Потом следует равномерно распределить оставшиеся опоры. При возникновении больших промежутков между ними устанавливаются промежуточные сваи, которые поддерживают балки перекрытия.

Недопустимо, чтобы между сваями было расстояние свыше 6 метров.

Определение глубины погружения опор

Сделав анализ грунта и ознакомившись с его составом, можно приступить к определению глубины погружения свай. При этом также учитывается, на какую глубину в зимнее время года промерзает грунт в данном регионе. Специалисты советуют устанавливать опоры не выше уровня промерзания грунта при строительстве жилого дома.

Если возводятся вспомогательные постройки (беседка, забор, сарай и другие), опоры погружаются минимум на полтора метра. При строительстве жилых домов сваи погружают на глубину, равной высоте здания.

Зная предельное сопротивление грунта, важно не превысить допустимые пределы, которые устанавливает завод-изготовитель. Если не придерживаться советов специалистов, сваи могут сломаться.

Как сваи погружаются в грунт

Опоры погружаются в грунт одним из двух способов:

1. Ручным — если опоры тонкие, а также, если строятся неответственные вспомогательные сооружения.
2. Механическим, который однозначно используется для строительства жилых зданий. Для этого нужна специальная строительная техника, поскольку невозможно качественно завинчивать ручным способом опоры, имеющие диаметр 108 мм.

Ввинчивание свай с использованием техники позволит сделать это качественно, при чем, соблюдается вертикаль и заданная величина усилия.

Не стоит верить рекламным трюкам, в которых говорится о возможности построить жилой дом без использования строительных машин или мини-экскаватора, на котором установлен навесной сваезаворачиватель. Такая техника погружает сваи, имеющие диаметр до 159 мм на глубину 12 метров. Ручное ввинчивание чревато разными нарушениями, ведущими к неустойчивости и подвижности фундамента дома.

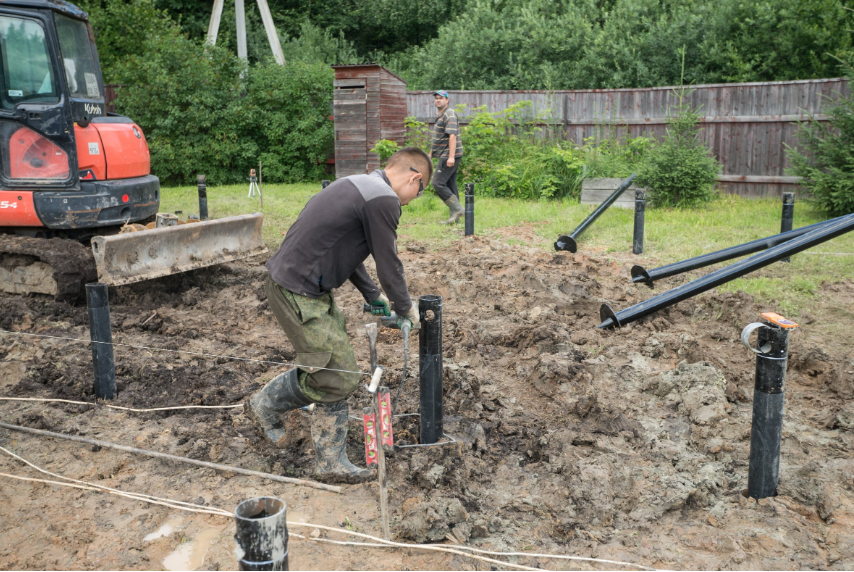

Горизонтальное выравнивание

После погружения винтовые сваи выравниваются по горизонтали. Это можно сделать с помощью лазерного строительного уровня, который устанавливают на необходимой высоте от поверхности земли. Эта отметка позволяет ровно подрезать все опоры. Коротковатые сваи наращиваются до нужного уровня (производят приварку к подрезанной опоре дополнительной трубы).

Места сварки и оголенные участки свай подкрашиваются, для чего используется защитная полимерная влагонепроницаемая краска или битумная мастика.

Процесс заливки внутренних полостей свай раствором бетона

Для усиления механической жесткости, недопущения коррозии и придания большей прочности, внутренняя полость опоры заливается бетонным раствором. При этом увеличивается несущая способность сваи в три раза, усиливается прочность основания здания, что необходимо для того, чтобы дом был более устойчив. Заливают внутренние полости свай на уровне менее высоты подрезки. За несколько часов бетон немного проседает, по этой причине сверху его насыпается сухой песчано-цементный раствор, впитывающий воду и образовывающий пробку, которая запечатывает сваю перед тем, как к ней приваривается оголовок.

Проведение контроля качества монтажа свай

По окончании поэтапной установки винтовых свай производится контроль качества выполненной работы: испытывается устойчивость свай к давлению и выдергиванию.

Контроль производится, спустя несколько суток после монтажа (2-10 суток). При этом на сваи оказываются расчетные нагрузки. Грузом может быть муфта, лебедка или гидравлический домкрат. При установке ростверка основу дорабатывают, следуя технологическим правилам.

Поделиться ссылкой:

Два способа установки винтовых свай

Solar Foundations USA — Преимущества использования винтовых свай и винтов для грунта SFUSA Solar Continuous Flight погружение в цинкование.

Быстрая установка

• Компания SFUSA устанавливает сваи, используя нашу высокоскоростную специально разработанную систему HP-Drive. Для драйвера требуется только один оператор, он обеспечивает индикацию подъема и несущей способности, а также позволяет выполнять многоосевую регулировку сваи во время установки — без движения машины. Это обеспечивает более высокую скорость установки с большей точностью, чем при использовании обычного экскаватора или Bobcat, и при гораздо меньших затратах, чем установка их самостоятельно.
• В отличие от бетона, винтовым сваям и шурупам не требуется какое-то время для того, чтобы нести нагрузку. Наши бригады сразу после установки свай приступают к сборке конструкции.

Требования к осмотру

• Винтовые сваи и заземляющие винты Solar Foundations требуют меньшего количества осмотров до и после установки, чем бетонные опоры. Осмотр винтовых свай и винтовых винтов обычно включает проверку используемого оборудования, глубины сваи, диаметра и конфигурации сваи, окончательного крутящего момента при установке и любой информации, требуемой в документах, подготовленных инженером-проектировщиком. SFUSA предоставляет проверенный отчет об установке после установки наземной конструкции. Наш профессиональный инженер может работать с вашей компанией и местным строительным отделом, если необходима дополнительная документация до и после установки.

Минимальное нарушение почвы

• Единственным воздействием на почву при установке стоек является винтовая свая диаметром 8 дюймов или заземляющий винт. В отличие от бетона, установка винтовых свай не требует бурения или бурения грунта на поверхность для создания отвалов. Это поддерживает рабочее место в чистоте и требует минимальной очистки после завершения установки, что экономит время и деньги на проекте.

Мониторинг установки и надежная индикация грузоподъемности

• Одним из наиболее важных преимуществ использования винтовых свай и винтов SFUSA является проверка несущей способности во время установки. Запатентованное оборудование Solar Foundations обеспечивает надежную индикацию мощности и позволяет установщикам сверять данные с нашей командой инженеров и проектировщиков в режиме реального времени. Это гарантирует точную установку наземной конструкции вашей компании в соответствии с требуемыми расчетными параметрами и глубиной.

Рекомендуется в экологически чувствительных районах

• Когда дело доходит до установки винтовых свай или винтовых свай в чувствительных районах, таких как пляжи или озера, водно-болотные угодья, болота или топи, конструкции Solar Foundations рекомендуются в качестве безопасного подхода к строительство с минимальным воздействием на экологическую среду обитания. Решения Solar Foundations являются оптимальным выбором для объектов, где требуется минимальное воздействие на окружающую среду.

Гибкость и возможность демонтажа

• Наши спиральные сваи или шурупы можно легко демонтировать после того, как они отслужили свое, или их можно переместить, если параметры проекта изменились.

Широкий спектр применения в грунте

• Сочетание спиральных свай Solar Foundations и запатентованного оборудования для установки позволяет нашим бригадам выполнять монтаж в широком диапазоне почвенных условий, включая, помимо прочего, песок, глину, сланец или камень. . Это позволяет продолжать работу без отбраковки сваи.

Установка в местах с ограниченным доступом

• Компания SFUSA в первую очередь устанавливает наши наземные конструкции в жилых помещениях благодаря компактной конструкции монтажного оборудования и винтовым свайным фундаментам. Мини-погрузчик с бортовым поворотом, используемый для установки свай, может легко маневрировать на небольших объектах с ограниченным доступом, оставляя нетронутой строительную площадку.

Круглогодичная установка

• SFUSA устанавливается круглый год при любой температуре, так как нет необходимости в бетоне или растворе. В отличие от бетона, зимой не бывает простоев, когда слишком холодно, чтобы бетон мог правильно застыть.
