Как установить шпильки в армопояс: диаметр шпилек для крепления, расстояние между ними при установке. Какие использовать и как крепить? Размеры шпилек

Необходимость и крепление армопояса под мауэрлат: устройство и размеры

Строительство сооружений из газобетонных либо пенобетонных блоков предусматривает наличие армопояса под мауэрлат, залитого по верхнему контуру каждой из стен. Разгрузочный пояс придает конструкции более жесткую структуру, является крепкой опорой для закрепленного мауэрлата.

[contents]

Для чего нужен армопояс под мауэрлат

При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление висячих стропил может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

Назначение и функции

Можно выделить пять основных функций армопояса:

• Подгон и тщательная корректировка устойчивости здания, предотвращение трещин и разломов.

• Страховка от возможных ошибок и недочетов строительных работ, защита от дополнительного давления на газоблоки.

• Укрепление основания верхних стен, равномерное распределение нагрузки.

• Обеспечение дополнительной прочности стен, защита от рассыпания.

• Надежное закрепление мауэрлата и при необходимости — различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса стоит учитывать, что он не должен быть меньше одной третьей несущей стены

Армопояс должен быть непрерывающимся и проходить по периметру всех внешних стен здания. Не считая стропил, в системе кровли дома могут присутствовать различные элементы: коньковые лежни или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен сооружаться армированный пояс.

Установка армированного пояса

Необходимость монтажа армопояса становится ясной при проектировании крыши. Технология установки включает в себя последовательность работ:

• монтаж опалубки;
• установка закладных шпилек;
• заливка армопояса.

Монтирование опалубки

По завершении кладочных работ можно приступать к сооружению монолитного пояса под мауэрлат.

Значительно упрощает задачу кладка последнего ряда из U-образных блоков, образующих опалубку. Либо же внешний ряд можно завершить с помощью распиленных блоков шириной 10 см, а внутреннюю составляющую опалубки сделать из плит ОСП или деревянных досок.

Установка опалубки

Когда она наконец-то готова, внутрь помещается прочный арматурный каркас с продольной частью не менее чем из четырех металлических прутьев и не менее 12 мм диаметром. Продольная арматура с шагом не более 23-24 см скрепляется поперечными частями из прутьев либо проволокой 8 мм диаметра. Подобный каркас в поперечном сечении напоминает квадрат, иногда — прямоугольник.

Если вы не хотите тратить лишние силы на столь трудоемкую работу, можете смело обращаться в специальные предприятия, которые качественно и своевременно изготавливают любые каркасы методом точечной контактной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров. Боковая толщина прекрасно регулируется качественно уложенным каркасом, а снизу устанавливаются подставки из деревянных брусков либо битого кирпича. Существуют специальные пластиковые подставки подходящей высоты, которые вы легко найдете в местных магазинах стройматериалов.

Все составляющие каркаса должны заходить друг на дружку с «запасом» не менее 200 мм. Места нахлестов удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря крепкой конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетоном.

Тяжелый бетон может разнести опалубку, потому ее нужно должным образом укрепить. Есть несколько подходящих способов:

• Нижнюю часть опалубки можно скрепить брусочками, вверху прибить те же деревянные бруски или доски. Когда бетон застыл, верхние доски успешно отдираются, а нижние крепко-накрепко остаются в бетоне, выступающие же края подпиливаются.

• Для укрепления опалубки можно использовать диагональные упоры. Одним концом они соприкасаются с горизонтальной поверхностью, а другим подпирают саму опалубку.

• Если опалубка является многоразовой (сделанной из вышеупомянутых плит ОСП), популярно применять крепление с помощью резьбовых шпилек. Друг напротив друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них продевается пластиковая трубка, чья длина равна ширине будущего монолитного пояса. В отверстия загоняется шпилька диаметром 1,2 см, затем стягивающаяся гайками с большими шайбами. Когда бетон благополучно застыл, шпильки вытаскиваются, а копеечные трубки остаются внутри конструкции.

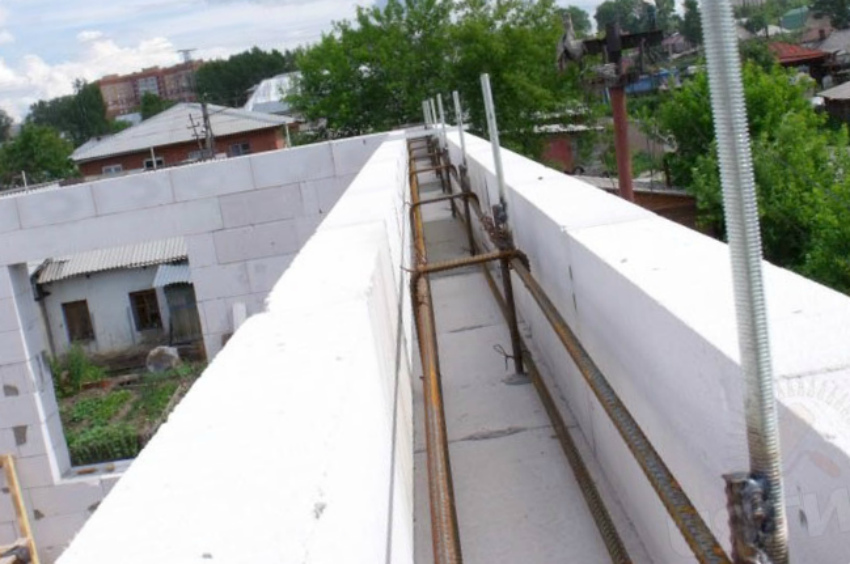

Монтаж закладных шпилек

Установка шпилек

Лучший вариант — применить резьбовые шпильки, крепящиеся к каркасу.

Итак, нужно приобрести резьбовые шпильки диаметром в 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом. В местах, где на мауэрлат не опираются стропила, должны быть установлены резьбовые шпильки. Не менее одной шпильки должно быть между каждой из ног стропила.

Максимальное расстояние между креплениями должно составлять не более одного метра. По осевой линии можно натянуть шнур для выравнивания, а разметку удобно отмечать мелом на самом арматурном каркасе. Каждая шпилька индивидуально крепится вязальной проволокой к арматурному каркасу.

Следует обязательно проверить вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояса бетоном

Для повышения прочности армированного пояса все работы по заливке бетоном должны проводиться непрерывно и в один заход.

Марка бетона должна быть не менее М200, предпочтительней М600. Лучше использовать готовую бетонную смесь, которая подается бетононасосом прямо в опалубку. Бетон можно приготовить и самостоятельно, если нет возможности обеспечить его подачу промышленным методом.

Технология заливки

Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в пропорции 1:3:3 соответственно. Когда бетон успешно уложен, главная наша задача — избежать образования пузырей (воздушных полостей), снижающих однородность и прочность конструкции. Для предупреждения такой незадачи прекрасно подходит строительная виброплатформа. Либо, чтобы упростить задачу, просто проткните бетон по всей площади арматурным прутком.

Для повышения подвижности смеси используются пластификаторы. Они снижают количество воды в бетонной смеси, тем самым повышая прочность готового монолитного пояса и сроки его застывания.

Крепление мауэрлата к армированному поясу

Как только бетон набирает нужную прочность, опалубку можно снять. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэратом, обрабатывают антипирентами и дезинфицирующими средствами. Его скрепляют косым прирубом или прямым замком. Эти соединения позволяют придать конструкции монолитность. К будущему месту закрепления прикладывается брус, и в местах, где есть шпильки, намечают и сверлят под них отверстия.

Мауэрлат монтируется на армопояс только через слой рубероида — рулонной гидроизоляции. Закрепляется при помощи гайки и большой шайбы.

Крепление к газобетону без армопояса

Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.

Технология крепления с помощью химических анкеров

Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков.

Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.

Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.

Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.

Как сделать своими руками смотрите в видео.

Подводим итоги

Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.

Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.

Крепление мауэрлата к стене из газосиликатных блоков

Крепление мауэрлата мы рассмотрим на примере стены из газосиликатных блоков толщиной 375 мм. В нашем случае стена имеет длину 10,15 м. Также используется монолитный железобетонный пояс размером 200х190 мм с армированием из прутка продольной арматуры класса А III диаметром 12 мм и поперечной арматуры диаметром 6 мм с шагом 20 см. В качестве мауэрлата использовался брус сечением 100х150 мм длиной 11 м (по 42,5 см свисания бруса мауэрлата с каждой стороны).

1. Необходимые материалы и инструменты
2. Установка крепёжных элементов (шпилек)
3. Укладка гидроизоляции
4. Крепление мауэрлата
5. Сращивание мауэрлата

Необходимые материалы и инструменты

Чтобы выполнить крепление мауэрлата к стене, вам понадобятся следующие материалы:

• 4 стержня арматуры класса А ІІІ сечением 12 мм длиной по 11 м каждый;
• 55 стержней арматуры класса А ІІІ сечением 6 мм длиной по 15 см каждый;
• деревянная балка сечением 100х150 мм длиной 11 м;
• 17 оцинкованных шпилек диаметром 12 мм длиной по 33 см с усиленными шайбами;
• обычные доски для шаблонов;
• для гидроизоляции: «Бикрост» (рулон  шириной 20 см), битум.

Шпилька для крепления мауэрлата
Крепление мауэрлата к стене невозможно выполнить без помощи следующих инструментов:

• торцовочная пила;
• сверлильный станок;
• уровень строительный;
• рулетка;
• карандаш;
• свёрла.

Стоит упомянуть, что крепление мауэрлата к стене выполняется с использованием 17 шпилек. Такое число связано с тем, что между стропилами будут лежать 16 деревянных балок. Если вы планируете крепить к мауэрлату только стропила, то вам потребуется меньше шпилек.
Конечно, можно установить только 9 шпилек с шагом 1,2 метра, но тут возникают сомнения в прочности крепления, поэтому лучше перестраховаться и использовать большее число крепёжных элементов. Таким образом, мы добьёмся равномерного распределения балок без попадания их на шпильки.
Для подсчёта требуемой длины шпильки используем такую формулу: высота монолитного железобетонного пояса минус 1-2 см, плюс высота бруса мауэрлата, плюс запас в 2-3 см под гайку и шайбу. В нашем случае получаем: 20-1+10+3=32 см. Если взять 2-х метровую шпильку и разрезать на 6 равных частей, получим шпильки длиной по 33 см, что нас вполне устраивает. Хвосты крепёжных элементов после монтажа обрезаем, а торцы закрашиваем специальной антикоррозионной краской, например, Alpina Direkt auf rost.
Также стоит учесть, что после распиливания шпильки крепление мауэрлата было бы сложно выполнить из-за нарушенной резьбы на крепёжном элементе, если бы не одна хитрость. Перед распиливанием шпильки накручиваем на неё гайку, а после её скручивания она выполнит функции плашки и обновит резьбу.  Но крутить гайку на 2-х метровую шпильку – занятие довольно нудное, поэтому можно воспользоваться вторым способом. Торцы распиленных шпилек обрабатываем на точильном камне.
Совет: чтобы крепление мауэрлата к стене было максимально надёжным, конец шпильки, который будет заглублён в бетон, стоит загнуть.

Установка крепёжных элементов (шпилек)

Конечно, можно просто натыкать шпильки в бетон, но тогда крепление мауэрлата будет очень сомнительным. Связано это с тем, что все крепёжные элементы будут находиться в бетоне под разным наклоном. К тому же вставление шпилек в бетон до  его вибротрамбовки вызовет заглубление элементов в бетон. Если шпильки вставлять в бетон после трамбовки, то с ними будет плохое сцепление. В любом случае крепление мауэрлата к криво стоящим шпилькам будет проблематичным.

Доска для шаблона
Чтобы крепление мауэрлата прошло без проблем, необходимо точно выставлять крепёжные элементы (с равным шагом, заглублением и строго по вертикали). Тогда останется лишь просверлить в брусе мауэрлата дырки, соответствующие диаметру шпильки, и надеть брус на них. Как же добиться такой точной установки шпилек?

Шаблон со шпилькой
Здесь нам поможет шаблон, изготовленный из доски:

1. Доску обрезаем по ширине стены при помощи торцовочной пилы.
2. Затем в ней (точно по центру) просверливаем отверстие под крепёжный элемент. В сухой доске отверстие можно выполнять сверлом равным диаметру шпильки, во влажной древесине отверстие должно быть немного больше. В нашем случае использовалось сверло диаметром 14 мм.  Чтобы отверстие было строго вертикальным, используем сверлильный станок. Вместо разметки можно воспользоваться упором. Совет: все расстояния между шпильками должны строго соответствовать схеме расстановки балок.

Шаблоны со шпильками в монолитном поясе

Армирующий пояс под мауэрлат

3. Также сверлим пилотные отверстия под шурупы. Совет: если вы будете использовать деревянную опалубку, то постарайтесь сверлить пилотные отверстия на точно выверенном расстоянии. Так вы облегчите себе задачу крепления к опалубке.
4. При помощи гайки регулируем глубину установки крепёжного элемента.
5. Деревянные шаблоны со шпильками устанавливаем в бетон.

Крепление мауэрлата на шпильки в монолитном железобетонном поясе

Крупные раковины в бетоне заделываем раствором
Накрываем бетон плёнкой.

а) –  сечение стены по монолитному поясу; б) – правильная установка шпильки; в) – неправильная установка шпильки; г) – шпилька с шаблоном в монолитном поясе

Укладка гидроизоляции

Через 7 дней, когда бетон затвердеет, снимаем плёнку. Результат: все шпильки стоят строго в вертикальном положении и строго на одной высоте. Погрешность установки в 1-5 мм существенно не повлияет на крепление мауэрлата. Теперь доски шаблонов можно убирать.

После заливки армопояса бетоном его накрывают плёнкой
Если для заливки монолитного железобетонного пояса вы использовали жёсткий бетон, то после удаления плёнки могут образоваться раковины, которые следует замазать раствором.

Подготовка монолитного пояса к монтажу мауэрлата
Прежде чем выполнить крепление мауэрлата, делаем гидроизоляцию:

1. Вместо двух слоёв рубероида используем слой «Бикроста» с битумом.
2. Полотно «Бикроста» легко надевается ударом руки на шпильки.
3. При этом не стоит опускать полотно до самого пояса, иначе образуется волна.
4. Укладку лучше выполнять вдвоём. Пока один держит рулон на весу и внатяжку, другой – надевает «Бикрост» на шпильки.

Гидроизоляция под мауэрлат

Укладка гидроизоляции на шпильки

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.

Крепление мауэрлата
Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона.


Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата
В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

Сращивание мауэрлата

Поскольку длина мауэрлата на стене должна быть 11 метров, а стандартный брус идёт длиной максимум 6 метров, приходится сращивать балки. Конечно, крепление балок мауэрлата между собой можно было выполнить так: состыковать их торцами и затем скрутить при помощи оцинкованных пластин. Но этот способ соединения не отличается надёжностью.

«Зуб» для сращивания балок мауэрлата
Более надёжный способ сращивания балок мауэрлата выполняет так:

1. В двух соседних балках с торца необходимо прорубить «зуб». Причём место расположения зуба в обеих балках должно приходиться на шпильку.
2. Затем балки и сам «зуб» обрабатываем составом «Бан».
3. В «зубе» просверливаем отверстие под шпильку и соединяем балки, как показано на фото.

Сращенные балки мауэрлата

Как видите крепление мауэрлата к стене из газосиликатных блоков можно выполнить довольно надёжным и простым способом. Главное точно следовать нашей инструкции и ваш дом будет прочным и долговечным.
