Как правильно сделать винтовые сваи своими руками
20 Апрель 2017 Стройэксперт Главная страница » Фундамент » Винтовые сваи Просмотров: 4283
Изготавливаем сваи сами
Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.
- Преимущества свайного фундамента
- Самостоятельное изготовление винтовых свай
- Конструкция сваи
- Подготовка к изготовлению свай
- Изготовление лопастей: пошаговое руководство
- Изготовление конусного наконечника
- Окончательная сборка свай
- Расчет количества свай
Преимущества свайного фундамента
Фундамент на винтовых сваях пользуется большой популярностью в индивидуальном строительстве благодаря главным преимуществам:
- Строительство на любом грунте. Глубокое завинчивание сваи в грунт позволяет возводить строения на всех типах грунта, включая заболоченную местность, где возведение фундамента другого типа невозможно. Исключение составляют только скальные участки, на которых завинчивание свай считается достаточно трудным.
- Минимум земляных работ. Для обустройства свайно-винтового фундамента не требуется проводить выемку грунта, рыть котлован или траншею. Это позволяет сэкономить на вывозке лишнего грунта со строительного участка.
- Возведение основания в любое время года. Минимальные земляные работы позволяют обустраивать свайный фундамент независимо от сезона.
- Высокая несущая способность. Сваи монтируются ниже уровня промерзания грунта, чем обеспечивается прочность фундамента в любых условиях. Даже при сезонном движении грунта конструкция сохраняет свою целостность.
- Простой и быстрый монтаж.
Установку элементов свайного фундамента может выполнять человек, который не имеет строительного навыка. При этом основание возводится в кратчайшие сроки, чаще всего на весь процесс уходит 2-3 дня.
Установку элементов свайного фундамента может выполнять человек, который не имеет строительного навыка. При этом основание возводится в кратчайшие сроки, чаще всего на весь процесс уходит 2-3 дня.к оглавлению ↑
Самостоятельное изготовление винтовых свай
Сваи ручного производства
Выбрав в качестве основания дома свайный фундамент, необходимо определить, какие сваи будут использоваться. Элементы заводского изготовления отличаются прочностью и надежностью, но стоят дорого. Сваи собственного изготовления потребуют меньших затрат, но гарантия качества в этом случае сводится к минимуму.
Остановив выбор на сваях ручного производства, важно тщательно изучить конструкцию винтовой сваи и технологию ее изготовления.
к оглавлению ↑
Конструкция сваи
Сваи и заводского, и собственного изготовления имеют одинаковое строение:
- Основным элементом винтовой сваи является ствол. Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
- Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
- Не менее важна спиральная лопасть, приваренная к конусному наконечнику.
- На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.
Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.к оглавлению ↑
Подготовка к изготовлению свай
Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:
- Диаметр ствола.
- Высота конусного наконечника.
- Общая длина сваи (ствол + наконечник).
- Расстояние между нижним краем лопасти и вершиной конуса.
Чертеж изделия во многом облегчит его разметку и сборку.
к оглавлению ↑
Изготовление лопастей: пошаговое руководство
Делаем лопасти для самодельной сваи
- Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
- Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
- Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
- Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.
к оглавлению ↑
Изготовление конусного наконечника
Конусный наконечник
- Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
- Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
- Полученные треугольники на конце трубы сбивают к центру до полного соединения.
- Линии стыков проваривают сплошным швом. При этом важно следить за качеством работы.
В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.к оглавлению ↑
Окончательная сборка свай
Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи. При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали.
Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.
Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.
к оглавлению ↑
Расчет количества свай
Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции. При проведении расчета стоит учитывать следующее:
- Сваи должны располагаться под каждым углом постройки.
- Необходима установка опор в местах пересечения несущих стен дома.
- Не меньше двух свай нужно установить в месте расположения печи или камина.
- Требуется установка свай под будущей террасой или другой пристройкой.
Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры. Их рассчитывают по следующему принципу:
- При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
- Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
- При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.
Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.
Расчет количества винтовых свай
Винтовую сваю можно изготовить самостоятельно, необходимо лишь запастись подходящими материалами и соблюдать технологию изготовления. Однако сваи, выполненные своими руками, безопаснее использовать в качестве основания для легких построек или оградительных конструкций.
Как закрутить винтовые сваи?
Строительная сфера постоянно развивается, появляются все более качественные и долговечные материалы, позволяющие возводить объекты с минимальными финансовыми вложениями и трудозатратами. Одним из современных решений является использование винтовых свай для обустройства фундамента.
Свайно-винтовые конструкции дают возможность обустраивать надежные основания, не используя никаких специализированных технических средств и не пользуясь услугами профессиональных строителей.
Так как монтаж можно выполнить своими руками, многие собственники интересуются – как закрутить винтовые сваи самостоятельно?
Преимущества фундаментов на опорных конструкциях
Свайные основания быстро обрели популярность, так как имеют множество преимуществ:
- Низкие требования к характеристикам участка и качеству грунта. Сваи можно вкручивать для создания основания под дом почти на любой почве, включая сыпучую землю и болотистую местность.
- Легкий монтаж. Установку свай можно выполнять самостоятельно и очень быстро. Работы, начиная с разметки участка, заканчивая монтажом ростверка, занимают не более 2-3 дней.
- Безопасность и надежность. Опорные конструкции обеспечивают зданию хорошую устойчивость и долговечность. Они сохраняют свои исходные технические характеристики десятилетиями.
- Всесезонность. Строительство основания можно выполнять не только теплым летом, но и в зимнее время года, во время выпадения осадков.

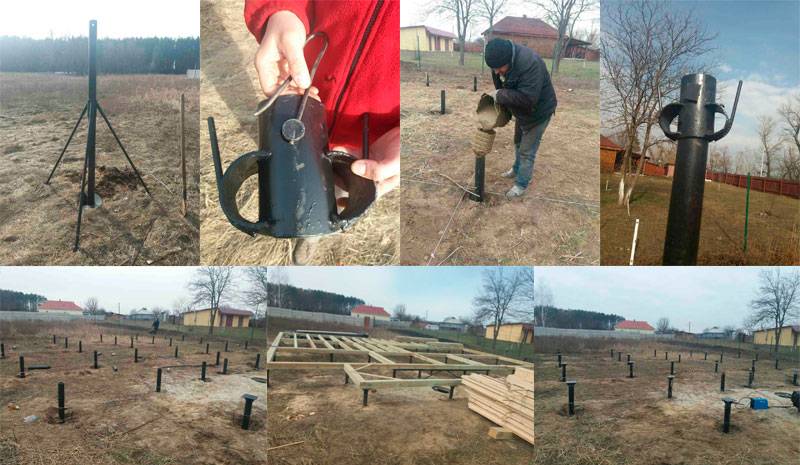

Процедура ввинчивания свай для фундамента
Установка винтовых свай может выполняться двумя различными способами.
Первый из них предполагает использование специальных механических средств. Он используется при необходимости быстро установить большое количество опор, в случаях применения габаритных изделий, необходимых для обустройства фундамента под массивные и тяжелые сооружения. Специальная техника потребуется, если грунт земельного участка отличается большой плотностью и жесткостью
Второй вариант ввинчивания – ручной способ, используемый при строительстве небольших жилых сооружений, пристроек, хозяйственных объектов и заграждений. В сваях предусмотрены небольшие отверстия, в которые вставляется ручной инструмент для закручивания. Если специального рычага нет, то ввинтить опоры можно с помощью простого лома.
Вне зависимости от используемого способа монтажа, сама процедура всегда выглядит одинаково. Начинается установка с выполнения на местности инженерных изысканий, направленных на исследование грунта, определение глубины залегания подземных вод и сезонного промерзания почвы. Информация, полученная в ходе исследований, используется при разработке проекта строительства и расчета используемых свай.
После проектирования размечается местность – делаются пометки в местах будущего монтажа опорных конструкций. Здесь с помощью бура делают небольшие скважины, в которые впоследствии вставляют сваи. Расположив сваю в земле, ее вкручивают до расчетной глубины и приступают к ввинчиванию следующей трубы.
Когда все опоры будут на своих местах, их остается только обрезать под одну высоту, и заполнить полости труб бетонным раствором, защищающим металлические изделия от ржавчины, увеличивающим нагрузку, выдерживаемую каждой сваей в отдельности. Завершаются монтажные работы на установке оголовков, которые приваривают к вершинам свай, затем опорные элементы обвязывают и укладывают поверх них ростверк.
Винтовые сваи| Анкеры для заземления |500+ Качественная установка
Перейти к содержимому (нажмите Enter)
Винтовые сваи , иногда называемые винтовыми анкерами, винтовыми – сваями , жилыми винтовыми сваями и винтовыми 0 9 0 5 анкерами из стали 9000 используются сваи и система крепления к грунту для строительства глубоких фундаментов.
Винтовые сваи изготавливаются с использованием трубчатых полых секций различных размеров для свая или анкерный вал.
Строительные проекты нуждаются в инновационных и отличительных вариантах свай. Не бывает двух одинаковых работ по забивке свай, поэтому наши инженеры и производители усердно работают над созданием оптимальных вариантов винтовых свай.
Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы работаем над заданиями, которые требуют от производителя винтовых свай более глубокого понимания структурных требований их работы. Кроме того, количество наших клиентов ограничено конструкцией и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.
Нашим штатным инженерам нравится задача, связанная с внедрением спецификаций и созданием инновационных альтернатив. Если у вас есть сложный проект, который требует дополнительных усилий и заботы, команда Helical Anchors Inc обеспечит ту дополнительную поддержку и внимание, которые вы ищете.
Винтовые сваи представляют собой фундамент, устанавливаемый в грунт. Преимущество использования этих винтовых свай заключается в том, что они имеют минимальный уровень шума и вибрации. Экипажные сваи работают в любых грунтовых условиях, даже в тех, которые подвержены землетрясениям.
В чем преимущества винтовых свай?
Использование винтовых свай дает различные преимущества. Вот некоторые из них:
- Может быть легко установлен в любом грунте
- Снижает вероятность повреждения фундамента
- Не требует избытка почвы
- Процесс установки очень прост
- Легко модифицируется в поле
Сколько будет стоить установка винтовых свай?
При определении стоимости винтовых свай необходимо учитывать некоторые факторы. Эти факторы:.
- Местоположение объекта
- Тип конструкции
- Вид работ(ремонт или новое строение)
- Состояние фундамента
- Глубина установки сваи
Для получения более подробной информации обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .
Как установить винтовые сваи ? Винтовые сваи
обычно устанавливаются с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции. винтовые сваи устанавливаются на нужную глубину с помощью гидроприводной головки. Прикладываемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.
Для чего нужны винтовые сваи?
Наиболее важной частью любой конструкции является ее фундамент, так как он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая забуривается в землю, она вытесняет грунт. И поэтому благодаря диаметру вала он становится защищенным от всех препятствий.
Как использовать винтовые сваи?
- Забурить винтовые сваи в грунт до заданной несущей способности.
- Разделите винтовые сваи через заданные промежутки времени, чтобы распределить вес конструкции.
- Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента
- Глубину установки винтовых свай следует выбирать таким образом, чтобы они соответствовали требуемой величине крутящего момента.
Требуемое количество винтовых свай
Требуемое количество винтовых свай зависит от следующих факторов:
- Рекомендуемое расстояние между сваями
- Тип строения, для которого требуется
- Состояние фундамента
Где взять винтовые сваи?
Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.
Как я могу приобрести винтовые сваи
Вы можете связаться с нами, чтобы купить винтовые сваи у нас. Винтовые сваи лучшего качества, позвонив по номеру телефона или отправив письмо по электронной почте
винтовые анкерыПозвоните по бесплатному номеру
Руководство по установке спиральных свай и другие факты
Все, что вам нужно знать об установке винтовых свай
Установка винтовых свай является одним из наиболее экономичных решений для фундаментов в жилищном и коммерческом строительстве.
При поиске
Спиральные сваи Спиральные сваи, подрядчики по установке винтовых свай в Уитби, продажа оборудования для винтовых свай, Установка винтовых свай, Услуги по установке винтовых свай, установка винтовых свай рядом со мной, Надежные услуги по установке винтовых свай Андре Жагон
Устройство винтовых свай является одним из самых экономичных решений для фундамента в жилом и коммерческом строительстве. При поиске надежной и прочной фундаментной опоры архитекторы и подрядчики часто рекомендуют винтовые сваи. Они не только долговечны, но и просты в установке с минимальными инструментами, оборудованием и рабочей силой. Использование этого типа фундамента способствует эффективности и защите окружающей среды. Он универсален и применим к различным строительным проектам от больших до малых.
В этой статье обсуждаются важные основы, связанные со спиральными сваями, и другие аспекты, которые помогут вам решить, является ли это правильным решением для вашего будущего проекта.
Что такое спиральная свая?
Винтовая свая также широко известна как винтовая свая или винтовая свая. Это тип технологии глубокого фундамента, представленный в начале 1900-х годов в фундаментах на берегу. Он работает, проникая в более слабые слои почвы и передавая нагрузки конструкции на подходящие несущие грунты. Даже если почвенные условия плохие, это обеспечивает экономичное и экологически безопасное решение за счет увеличения мощности существующих сооружений без значительных земляных работ. Если ваш строительный проект сталкивается с шумом, вибрацией, нарушением почвы или доступом к площадке в определенном месте, установка винтовых свай может быть идеальным решением для таких обстоятельств. Он показывает большой потенциал, особенно когда речь идет о фундаментальных задачах.
Из чего состоит винтовая свая?
Винтовая свая представляет собой спиральную колонну, состоящую из круглого стального стержня и в некоторой степени напоминающую винт. К стойке приварены одна или несколько винтовых опорных лопастей.
Длина, толщина и диаметр винтовой сваи и ее ствола варьируются в зависимости от строящейся или ремонтируемой конструкции, а также других факторов. Независимо от размеров опора должна быть разработана с постоянным шагом, чтобы обеспечить надежную конструкцию и методы установки, которые приняты инженерной политикой.
Круглые винтовые сваи эффективны для строительных проектов, которые сталкиваются с силами сжатия и требуют высокой поперечной устойчивости. Круглые опоры отлично поддерживают такие конструкции, а также демонстрируют устойчивость к скручиванию и прогибу из-за сжатия. Он состоит из круглых лопастей диаметром от 3 до 6 дюймов, приваренных к центру.
Как работают винтовые сваи?
Установка винтовой сваи более или менее напоминает способ закручивания шурупа в стену. Каждый вал забивается непосредственно в почву, а по мере того, как он исчезает под поверхностью, дополнительные удлиняющие сегменты соединяются с помощью болтовых муфт и затягиваются в почву. Это приводит к тому, что один пирс простирается на сотни футов под землей и поддерживает конструкции даже в условиях слабого грунта.
Во многих строительных проектах одна только стальная опора удовлетворяет требованиям по нагрузке. Но если вы ищете более прочную и глубокую систему фундамента, сваю можно залить бетоном по бокам, чтобы окутать шахту. Этот метод позволяет получить усиленную опору, устойчивую к экстремальным сжимающим, боковым и подъемным силам.
Популярные названия винтовых свай
- Винтовые анкеры
- Спиральные фундаменты
- Спиральные опоры
- Винтовые анкеры
- Цилиндрические винтовые анкеры
- Винтовые сваи
Каковы различные варианты использования винтовой сваи?
Винтовые сваи можно использовать для усиления существующих фундаментов или для поддержки новых фундаментов различных промышленных, муниципальных, коммерческих и жилых сооружений, включая:
- Здания
- Мосты
- Доки
- Колоды
- Рекламные щиты и флагштоки
- Мобильные дома
- Гаражи
- Солнечные панели
- Эллинги
- Вышки сотовой связи и пандусы
- Фабрики
- Контейнеры для хранения
- Подпорные стенки
- Силовые трансформаторы
- Домкрат масляного насоса
- Нефтепровод
4 этапа установки спиральной сваи
1.
Начало работы Перед началом любого проекта фундамента важно иметь чертеж проекта и места. Это необходимо, чтобы передать инженеру спиральный чертеж, который гарантирует, как вы можете использовать сваи для достижения эффективных результатов.
2. Подготовьте площадку
Перед установкой винтовых свай может потребоваться небольшая земляная работа. Крайне важно понять и изучить спецификации инженера, чтобы обеспечить успешное завершение вашего проекта. В компании Original Posthole Diggers работает опытная команда инженеров, готовая помочь на любом этапе процесса.
3. Установка винтовой сваи
Как уже упоминалось, сваи ввинчиваются непосредственно в несущую почву. Высокоскоростной крутящий момент или низкоскоростной гидравлический приводной двигатель, прикрепленный к машине, помогает в установке, в то время как монитор крутящего момента контролирует работу. Пирсы малой грузоподъемности устанавливаются с такими машинами, как мини-погрузчики с бортовым поворотом, мини-погрузчики с бортовым поворотом, мини-экскаваторы или шнековые самосвалы коммунального сектора.
Сваи большой грузоподъемности бурят в землю с помощью 15-тонных и более экскаваторов. Иногда может использоваться модифицированное специальное оборудование. В зависимости от спецификаций вашего проекта вам могут потребоваться расширения, пока не будет достигнута подходящая несущая почва.
4. Просмотрите результат
После завершения установки винтовой сваи необходимо проверить работу и убедиться, что каждая колонна размещена и сконфигурирована в соответствии с указаниями инженера. Вам также необходимо проверить требования к глубине и крутящему моменту. Запись наблюдения предоставляется для определения глубины, крутящего момента, спиралей и расширений, выполненных для проекта. Письмо о соответствии также должно быть включено в конце работы.
