Установка маяков для стяжки пола

Технология монтажа любого напольного покрытия предполагает выполнение ряда значимых предшествующих мероприятий, главная цель которых сводится к устранению трещин, выступов и прочих неровностей. В противном случае финишная отделка будет не просто некрасиво смотреться, но и очень быстро утратит свои эксплуатационные характеристики и прослужит меньше положенного.

Для выравнивания поверхности пола традиционно применяется стяжка – специальный состав, распределяющийся по поверхности равномерным слоем. При этом заливка осуществляется строго по одному уровню. Соблюсти вышеописанное требование, ориентируясь исключительно «на глаз» невозможно. Для решения данной задачи используются специальные приспособления – маяки.

С особенностями существующих разновидностей маяков, а также рекомендациями и инструкциями по их применению вам предлагается ознакомиться далее.

Содержание

1. Подготовка к установке маяков
2. Определение нулевого уровня
3. Установка маяков для обустройства сухой стяжки
4. Общие рекомендации
5. Маяки из П-образного профиля
6. Выбор и установка маяков для полусухих и мокрых стяжек
7. Профиль на растворе
8. Профиль на саморезах
9. Комбинированный вариант маяков
10. Маяки из раствора
11. Маяки для полусухой стяжки
12. Маяки для обустройства плавающей стяжки
13. Выбор и монтаж маяков для наливного пола
14. Реперы
15. Маяки из саморезов
16. Видео – Установка маяков для стяжки пола

Подготовка к установке маяков

Установке всех существующих разновидностей маяков предшествует несколько подготовительных этапов, а именно:

• пол очищается от имеющегося финишного покрытия и следов его присутствия, демонтируются плинтуса;Старый пол следует демонтировать
• с поверхности удаляются всевозможные пятна, загрязнения, пыль;
• зашлифовываются имеющиеся выступы;Ремонт старой стяжки пола
• заделываются выемки, трещины и т. п.;Выполнение ремонта стяжки. Трещины расширяют, армируют, шпаклюют
• основание покрывается грунтовкой;Обработка стяжки грунтовкой
• обустраивается гидроизоляционный материал;Гидроизоляция необходима в любом помещении, т.к. пары с нижних этажей и подвала проникают через железобетонные перекрытия
• определяется нулевой уровень, расставляются метки, начинается основной этап работы.

Определение нулевого уровня

Чтобы маяки были установлены равномерно, перед началом работы нужно определить нулевой уровень и выполнить разметку. В этом вам поможет лазерный или обычный гидравлический уровень. Первый вариант предпочтительнее – с ним работа будет выполняться быстрее и проще.

Отступив от пола 1 м вверх, поставьте на стене начальную точку. Отступая аналогичное расстояние от основания, проставьте точки на метровой высоте, пройдясь по каждой стене помещения.

Выровняйте разметку по наивысшей точке и соедините метки сплошной прямой линией, задав тем самым базовый уровень. Отступите от созданной линии 1 м вниз и нанесите параллельно ей новую сплошную линию по всему периметру. Так вы и получите нулевой уровень. Для задания нужной толщины стяжки, попросту отступите вверх от нулевого уровня на требуемую высоту (обычно от 3 см) и проведите новую линию.

По последней из созданных линий вы и будете выставлять маяки – верхняя часть этих ориентиров должна находиться на одной высоте с разметкой на стене.

Установка маяков для обустройства сухой стяжки

Общие рекомендации

Сухая стяжка делается с применением сыпучих материалов и их смесей, среди которых признанным фаворитом является керамзит. С функциями маячков для обустройства подобной засыпки наилучшим образом справляются металлические профили. При желании можно использовать изделия любой формы. Наряду с этим, важно понимать, что после обустройства стяжки профили демонтироваться не будут, поэтому высота ориентиров должна подбираться в соответствии с толщиной засыпки – в данном случае от 30 мм.

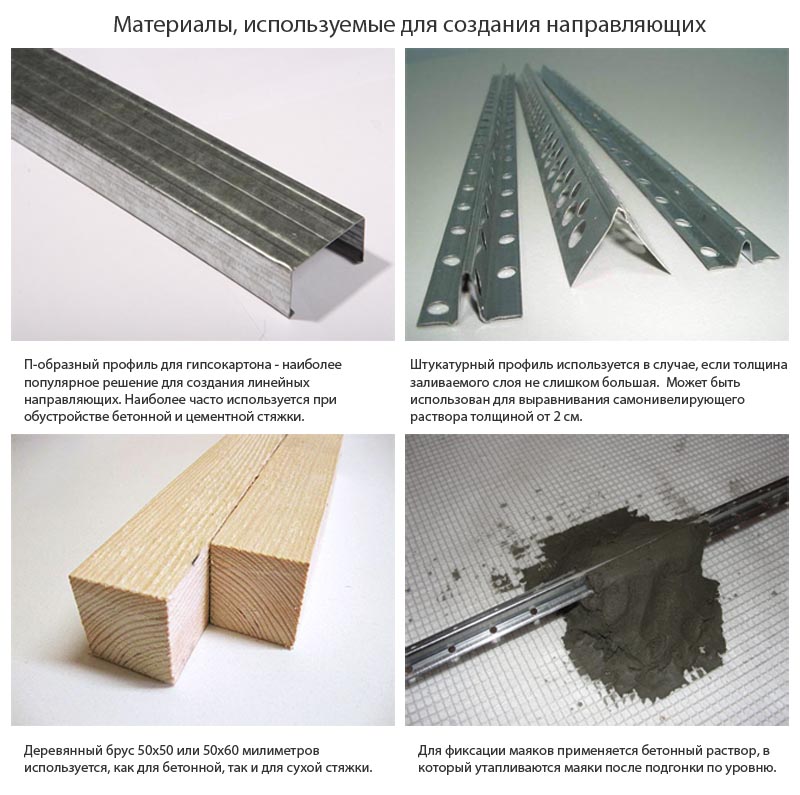

Для обустройства маячков следует использовать достаточно прочный профиль, чтобы в дальнейшем он не прогибался под весом засыпки – из-за этого ровность стяжки нарушится. От использования тонких профилей по возможности надо отказываться, т.к. для правильного выполнения стяжки их придется закрепить на поверхности, что потребует выполнения ряда подготовительных мероприятий с использованием дополнительных материалов. Попросту зафиксировать тонкий профиль саморезами вы не сможете – такое крепление нарушит целостность влагозащитного слоя, что не лучшим образом отразится на долговечности и ключевых характеристиках пола.

Маяки из П-образного профиля

При обустройстве сухой стяжки маяки лучше всего делать из П-образного профиля. Используйте направляющие с высотой стенок от 27 мм. Работа выполняется в следующем порядке:

• профили устанавливаются на основание острыми кромками вверх. Шаг размещения ориентиров выбирайте так, чтобы он не превышал длину применяемого вами правила. Чаще всего придерживаются 100-сантиметрового шага;
• засыпьте промежутки между кромками и непосредственно маяками выбранной строительной смесью;
• проведите правилом по профилям, избавляясь от излишков засыпки и одновременно выравнивая слой стяжки.

В результате маячки будут соприкасаться с уложенным поверх листовым материалом только своими кромками, что позволит сохранить звукоизоляционные и другие значимые характеристики основания.

Выбор и установка маяков для полусухих и мокрых стяжек

Мокрые и полусухие стяжки можно заливать с использованием разных вариантов маячков. Далее вам предлагается ознакомиться с порядком обустройства наиболее популярных из них.

Профиль на растворе

В качестве маяков можно использовать обыкновенные стальные трубы или гипсокартонный профиль. Второй вариант более предпочтителен. Рекомендованные размеры профиля аналогичны габаритам, указанным в руководстве по обустройству маяков для сухой стяжки.

Профиль переворачивается и укладывается поверх предварительно зафиксированных на основании опор, необходимых для нивелирования перепадов по высоте. В качестве опор традиционно применяются кирпичи, бруски, а также холмы из цементного раствора.

Для скрепления профилей (труб) с подставками можно применять цементно-известковый раствор либо гипс (алебастр). Первый вариант менее предпочтителен, т.к. на высыхание таких смесей уходит 2-3 суток, а работу можно продолжать исключительно после затвердения закрепителя.

Профиль на саморезах

Более эффективный и быстрый метод обустройства маяков для заливки стяжки пола по сравнению с предыдущим способом. Последовательность действий приведена в таблице.

Таблица. Порядок установки профилей-маяков на саморезы

Этап	Описание
Обустройство дюбелей	Подготовительное мероприятие, суть которого сводится к вбиванию дюбелей в поверхность с шагом порядка 200-300 мм.
Укладка профиля	Изделие, выбранное для обустройства маяков, укладывается поверх вбитых дюбелей.
Фиксация маяков	Направляющие фиксируются путем вкручивания саморезов в дюбеля. Саморезы безо всяких проблем регулируются, что позволяет исполнителю выставить направляющие по требуемому уровню.

При обустройстве заливки по грунту можно использовать другой способ, предварительно прибив к основанию деревянные бруски. Подойдут изделия размерами порядка 140 х 15 х 15 мм. В деревянные опоры вкручиваются саморезы по заданному уровню. Работать начинайте от крайних точек, постепенно передвигаясь к средним.

Комбинированный вариант маяков

Выполните следующие действия:

• просверлите в основании отверстия с шагом 100 см и вбейте в них дюбеля;
• вкрутите в дюбеля саморезы по необходимому уровню;
• в середине между вкрученными саморезами уложите горку цементно-песчаного раствора высотой, немного превышающей уровень саморезов;
• правилом или рейкой разровняйте раствор, вдавливая его до требуемой высоты.

Маяки из раствора

Последовательность обустройства таких маяков состоит из следующих этапов:

• на полу устанавливаются шурупы. Расстояние выбирается в соответствии с длиной обустраиваемой направляющей;
• между установленными ориентирами натягивается проволока в несколько рядов;
• вдоль натянутой проволоки аккуратно выкладывается цементно-известковый раствор. Задача сводится к формированию конструкции, напоминающей стенку. Мастер протягивает длинной рейкой перпендикулярно по отношению к проволоке, касаясь одновременно с этим к шурупам. В результате будет создана горизонтальная площадка. Она и возьмет на себя функции маяка.

Важно! Прежде чем заливать стяжку, подобным маячкам нужно дать 2-3 суток на высыхание и набор прочности. Время ожидания в полной мере компенсируется удобством работы: ориентиры не придется демонтировать после обустройства основания.

Маяки для полусухой стяжки

Полусухую стяжку можно выполнить практически без использования маяков. Подготовив поверхность в соответствии с упомянутой ранее инструкцией, насыпьте в углах помещения 2 холма цементного раствора и сформуйте из них площадки в соответствии с уровнем заливки. Площадки обустраивайте с шагом, не превышающим длину применяемого правила.

После высыхания маяков, заполните оставшиеся между ними промежутки выбранным раствором для заливки и разровняйте его по уровню, в соответствии с высотой подготовленных ориентиров.

Маяки для обустройства плавающей стяжки

Технология обустройства основания сводится к укладке цементно-песчаного раствора поверх слоя пенопласта. Помимо основной функции, такая конструкция дополнительно повысит теплоизоляционные свойства пола. С функциями ориентиров в данном случае лучше всего справятся ввинченные в пол саморезы.

Через сутки после заливки стяжки ориентиры можно демонтировать (время может меняться в зависимости от свойств использованного раствора, но средний показатель именно такой). Оставшиеся отверстия заполните раствором, использованным для обустройства основного слоя.

Последнее положение актуально и для прочих разновидностей маяков, применяющихся при обустройстве мокрой стяжки: примерно через сутки после заливки стяжки ориентиры убираются, а оставшиеся углубления аккуратно затираются раствором вровень с основным покрытием.

Выбор и монтаж маяков для наливного пола

Нередко исполнители, занимающиеся самостоятельным обустройством наливного пола, отказываются от применения маяков, полагая, что заливка сама заполнит поверхность без перепадов по высоте и прочих дефектов. Наряду с этим, квалифицированные мастера рекомендуют все-таки не отказываться от применения маяков, тем более, что в комплексе с наливным полом задействуются ориентиры, имеющие упрощенную конструкцию и не требующие больших временных затрат на свою установку и последующий демонтаж.

Реперы

Профессиональный маяк, идеально подходящий для использования при обустройстве наливного пола. Конструкция выполнена в виде треноги с движущимся центральным стержнем. Именно последний элемент и позволяет задать нужный уровень стяжки.

Перед началом работы пол нужно прогрунтовать, подождать порядка 5-6 часов, и лишь после этого заливать выбранный материал. Рекомендованный шаг установки – 1 м.

Установив репер на основание, исполнитель, посредством вращения центрального стержня, выставляет изделие на нужную высоту в соответствии с предварительно выполненной разметкой. После заливки и разравнивания смеси направляющие маяки демонтируются.

Маяки из саморезов

При желании наливной пол можно сделать, воспользовавшись самодельным аналогом рассмотренного ранее репера. Для этого нужно взять закрученные в дюбеля саморезы, скрепить их куском перфоленты и выставить полученную конструкцию по заданному уровню. Самодельные ориентиры, равно как и реперы, демонтируются до застывания заливки.

Установка маяков для обустройства стяжки пола – очень важный и достаточно затяжной по времени процесс. Однако, как показывает практика, спешить в ущерб качеству исполнения заливки не стоит, т.к. это чревато крайне неблагоприятными последствиями: уложенное поверх неровной стяжки финишное покрытие будет иметь не самый презентабельный вид и прослужит гораздо меньше положенного.

Выставляя маяки, проверяйте ровность их размещения с помощью уровня по обоим направлениям, т.е. вдоль и поперек, и лишь при отсутствии отклонений переходите непосредственно к этапу заливки стяжки.

Удачной работы!

Видео – Установка маяков для стяжки пола

Как выставить маяки для стяжки пола правильно и бюджетно

Содержание статьи

• 1 Технология установки маячков для «мокрых» стяжек
• 2 Отбивка горизонтального уровня
• 3 Разновидности маячков для плавающей стяжки
  • 3.1 Точечные
    • 3. 1.1 Реперные
    • 3.1.2 Штыревые
    • 3.1.3 Марки растворные
  • 3.2 Линейные
    • 3.2.1 Растворные
    • 3.2.2 Штукатурные
    • 3.2.3 Профильные
    • 3.2.4 Брусовые
    • 3.2.5 Трубчатые
• 4 Маяки для «сухой» стяжки

При использовании наливного пола маяки не нужны, так как смесь обладает самонивелирующимися свойствами, может выводиться «в ноль» без снижения эксплуатационных характеристик.

Обычные цементно-песчаные растворы такими свойствами не обладают. Минимальная толщина слоя составляет 3 см, в нижних точках дома может достигать 10 см. Поэтому для индивидуального застройщика актуальна информация, как выставить маяки для стяжки пола для повышения производительности и качества.

Технология установки маячков для «мокрых» стяжек

Перед тем, как правильно выставить маяки для стяжки пола, необходимо подготовить основание и отбить единый горизонтальный уровень. При использовании лазерного нивелира отметки на стенах делать не обязательно.

Важно! Для обеспечения нормального эксплуатационного ресурса бетонные и растворные стяжки должны иметь толщину от 3 см в верхней точке основания. Их запрещено выводить «в ноль», поэтому при получении ступенек возле входной двери разумнее использовать занижение нулевой отметки и применение наливных полов.

Отбивка горизонтального уровня

Отбивка производится по технологии:

Смысл действий, описанных выше, найти наивысшую точку в квартире/доме. Там где расстояние от лазерного луча до пола минимально там и есть высшая точка пола. Именно от высшей точки в квартире отсчитывается уровень чистового пола, исходя из требований минимальной толщины слоя. Для цементного раствора минимальный слой равен 3 см, поэтому прибавляем к высшей точке 3 см, это и будет уровень нашей стяжки. Все маячки должны быть выставлены в этот уровень.

Пример: Для упрощения не будем рассматривать квартиру или дом, покажем пример для одной прямоугольной комнаты. Допустим по результатам измерений по углам комнаты у нас получилось: 1-й угол – 65,5 см; 2-й угол 66 см, 3-й угол – 63 см, 4-й угол – 62 см. Значит высшая точка там где у нас 62 см. Отсюда следует, чтобы залить цементную стяжку нужно лить её до уровня 62-3=59 см от плоскости лазерного луча.

Затем нужно выставить маяки в найденном уровне, т.е. расстояние до маяков меряется именно от виртуальной плоскости, построенной нивелиром. Для удобства можно сделать шаблон из дерева или другого материала, на котором отложено нужное расстояние, это позволит не мерить каждый раз рулеткой. Конструкции маяков и способы их регулировки по уровню будут рассмотрены далее.

Совет! Для удобства измерений рекомендуем нарисовать на листе бумаги план квартиры/дома и наносить каждое измерение на этот план, так будет нагляднее и практичнее. По-другому, можно нанести результаты измерений непосредственно на стены, рядом с местом промера.

Важно! Полы квартиры состоят из уложенных крупноформатных плит перекрытия, поэтому высшая точка чаще всего (в 99%) будет находиться с какой-то одной стороны плиты, а не по середине.

При использовании некоторых модификаций наливного пола стяжку можно вывести «в ноль» либо занизить на 5 см максимум, если нижняя точка оказалась у входной двери и для выравнивания горизонтали придется изготовить ступеньку на входе в квартиру.

Совет!  Вместо лазерного прибора может использоваться гидроуровень, технология полностью идентична указанной, но построения занимают намного  больше времени и менее точные. Если у вас нет лазерного нивелира, его можно арендовать за вполне демократичную цену.

Разновидности маячков для плавающей стяжки

Выбор методики, как выставить маяки под стяжку пола собственными силами, зависит от бюджета отделки и навыков отделочника. Существуют две крупных категории маячков:

• точечные – быстрее в изготовлении, однако требуют высокой квалификации мастера при выравнивании уложенной смеси;

  Маяки точечные.

• линейные – сооружаются дольше, зато идеально подходят для новичков.

  Маяки линейные.

Изготавливаются маяки из специальных быстротвердеющих смесей, обычных растворов, специальных профилей, изделий и даже обычных метизов, струны или лески.

Точечные

Для небольших участков, при ограниченном бюджете, высокой квалификации отделочника или применении наливного пола могут использоваться точечные маячки – реперы, вкрученные в основание саморезы или кучки быстротвердеющих стартовых шпаклевочных смесей.

Важно! Стяжки не армируются, поскольку заливаются на заведомо прочное бетонное основание. Однако в них могут вмуровываться коммуникации и контуры теплого пола, которые необходимо уложить на плиту перекрытия до установки маяков.

Реперные

При достаточном бюджете отделки целесообразно применение реперных маяков для стяжки пола из самовыравнивающихся смесей или бетонов с различным наполнителем. Реперы представляют собой треноги с центральным ввинчивающимся стержнем, имеющем шкалу на резьбовой части и опорный столик для установки правила в верхнем уровне.

Репер для наливного пола.

Технология монтажа маяков имеет вид:

• реперы устанавливаются в шахматном порядке;
• опорные столики выкручиваются на общий горизонтальный уровень по отметкам на стенах, пузырьковому уровню или лазерной отметке нивелира;
• смесь укладывается по нижней шкале каждого репера;
• после чего эти приспособления вытаскиваются мастером;
• самонивелирующиеся смеси смыкаются на этих участках самостоятельно, обычный раствор дополнительно разравнивается правилом или шпателем.

Важно! Технология выравнивания создана для дополнительного контроля наливных полов, поэтому при заливке стяжек из бетонов используется очень редко.

Существуют полимерные реперы без опорных столиков и треног в виде вертикально расположенной линейки с миллиметровой шкалой (обычно 10 см), закрепленные внутри основания с самоклеящейся подошвой.

Пластиковый репер.

Они монтируются аналогично стальным реперам, после высыхания стяжки линейка извлекается, основание остается вмурованным в бетон, отверстие шпаклюется цементным раствором или стартовой смесью.

Штыревые

Дешевле, но сложнее в установке штыревой маячок из дюбель-гвоздей для систем ГКЛ. Установка производится следующим образом:

• изготовление параллельных рядов глухих отверстий в бетонном основании, шаг между маяками 0,5 – 1 м, между рядами на 10 – 15 см меньше длины правила;
• забивка в отверстия полимерных дюбелей;
• вкручивание специальных саморезов таким образом, чтобы их головки были в едином горизонтальном уровне (контролируется правилом, шнуром или пузырьковым уровнем).

Монтаж штыревых маяков.

Важно! После укладки и выравнивания смеси и набора прочности стяжкой, достаточной для хождения, саморезы выкручиваются, отверстия шпаклюются стартовыми смесями.

Марки растворные

Более затратный, но менее сложный способ обеспечения маяков при отливке стяжки – растворные марки по технологии:

• конусные кучки из стартовой шпаклевочной смеси укладываются порядно с интервалом в длину правила, шагом 0,6 – 0,7 м в рядах;
• верх конусов срезается правилом или длинным пузырьковым уровнем по лазерному нивелиру или отметкам на стенах комнаты;

Растворные марки.

Совет! После укладки раствора маячки остаются внутри конструкции стяжки. Поэтому не рекомендуется применять алебастр, отторгаемый некоторыми бетонами и наливными полами.

Линейные

Более удобны для домашнего мастера линейные маяки, служащие направляющими для правила, которым счищаются излишки бетона при заливке. При использовании растворных направляющих необходимо обеспечить совместимость компонентов маяков и бетона (наливного пола), так как они вмуровываются в стяжку. Штукатурные маяки обычно несъемные, профили для систем ГКЛ удаляются после частичного схватывания смеси, канавки заделываются бетоном.

Растворные

При наличии достаточного количества стартовой шпатлевки можно установить линейные маяки по методу:

• полосы смеси укладываются конусом поперек стены, в которой находится дверной проем;
• по отметкам на стенах или лучу лазерного построителя плоскостей их верхняя кромка подрезается в общем горизонтальном уровне правилом;
• после отвердевания направляющих между ними укладывается бетон;
• правилом производится выравнивание по этим маякам.

Маяк растворный.

Технология требует относительно невысокой квалификации мастера, обеспечивает прочность конструкции стяжки.

Штукатурные

Промышленность выпускает для предварительного выравнивания стен и потолков Т-образный перфорированный профиль, получивший название штукатурных маячков. Перфорация предназначена для саморезов, которыми длинномерные элементы крепятся к ограждающим конструкциям здания.

Профиль маячный штукатурный.

Выставление профиля на бетонное основание перекрытий производится либо на пластиковые клинья (шаг опор 0,4 – 0,6 м), либо на кучки быстротвердеющей шпаклевки. Собственная жесткость штукатурных маяков очень низкая, поэтому не рекомендуется превышать указанный шаг опирания.

Профильные

При значительной толщине стяжки идеальным вариантом маяков является оцинкованный или нержавеющий профиль для систем ГКЛ. Эти элементы устанавливаются по уровню на быстротвердеющую стартовую шпаклевочную смесь или фиксируются к бетонному основанию саморезами.

Профиль для ГКЛ.

Профиль обладает стабильной пространственной геометрией, выдерживает давление больших объемов бетона, легко извлекается из смеси после ее отвердевания. Не рекомендуется оставлять профиль вмурованным в стяжку.

Брусовые

Для экономии бюджета индивидуальный застройщик может применить в качестве маяков деревянный брусок подходящего сечения. Поскольку эти элементы являются извлекаемыми, достаточно обработать пиломатериал перед укладкой на основание антисептиком и отработанным маслом или мыльным раствором, после извлечения очистить от бетона и использовать в перегородках, стропильной системе здания.

Важно! Технология полностью идентична установке профиля, однако пиломатериал редко имеет идеальную геометрию, методика применяется не часто.

Трубчатые

Еще одним вариантом бюджетных выравнивающих линейных элементов для перемещения правила служат квадратные и прямоугольные трубы. Их укладывают на быстросохнущие марочные маяки, извлекают по окончании набора прочности бетоном в обычном порядке, рассмотренном в предыдущих технологиях. Круглые трубы полностью скрыты в конструкционном материале стяжки, вытащить их из бетона гораздо сложнее, не повредив прилежащие к ним участки.

Направляющие из трубы.

Маяки для «сухой» стяжки

В отличие от наливных полов и традиционных бетонов в сухих стяжках применяется уложенный поверх керамзитовой крошки двухслойный гипсоволоконный лист ГВЛ.

Комплект оборудования для сухой стяжки.

В классической  технологии производителя Кнауф, выпускающего комплекты готового к укладке материала, маяками для выравнивания керамзитного песка служат направляющие рейки:

Однако комплект этих приспособлений редко используется индивидуальными застройщиками. Применяются линейные маяки, технология установки которых рассмотрена выше в данном руководстве. При этом домашнему мастеру следует учесть:

Важно! Точечные маяки для сухих стяжек применяются очень редко, так как за саморезы правило цепляется, а реперы недостаточно популярны у отечественных отделочников.

Таким образом, в качестве маяков могут использоваться различные материалы, монтируемые не одинаковыми способами. Это позволяет скорректировать бюджет отделки и выбор технологии в зависимости от навыков домашнего мастера.

Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

выставление для заливки, как правильно ставить маячки, фото и видео

Содержание:

Что такое маяки и как они работают
Подготовка к монтажу маяков
Определение нулевой отметки
Расчет маячков для стяжки
Установка маяков
Заливка стяжки

Чтобы качественно оформить напольное покрытие, необходимо предварительно выровнять черновое основание, устранив на нем все трещины, неровности и другие дефекты. С этой целью традиционно заливают стяжку, которую выполняют строго по единому уровню. Решить данную задачу можно легко, если знать, как выставить маяки для заливки пола правильно.

Перед монтажом любого вида напольного покрытия следует выровнять основу, поскольку изначально не существует ровных поверхностей. Чаще всего делают выравнивание пола по маякам, так как это достаточно простой и понятный способ. Выставление маяков для стяжки пола выполняют относительно горизонтальной плоскости. Даже опытный мастер устанавливает эти элементы до того, как приступить к заливке бетонного раствора.

Что такое маяки и как они работают

Маяки на фото – представляют собой простые приспособления, предназначенные для одноразового использования. Это направляющие, по которым в процессе обустройства стяжки перемещают правило или виброрейку и тем самым разравнивают слой раствора.

В итоге получается идеально ровная поверхность. Маячки – это длинные ровные рейки, обычно изготовленные из металла, надежно прикрепленные к полу.

Подготовка к монтажу маяков

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

1. Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
2. Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
3. Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
4. На основание наносят грунтовочную смесь.
5. Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Определение нулевой отметки

После завершения подготовки, до того, как поставить маячки для заливки пола, приступают к поиску базового уровня и только потом выставляют направляющие. Выполнить разметку поможет использование лазерного уровня.

Процесс определения нулевой отметки выглядит следующим образом:

1. На расстоянии 100 сантиметров от напольной поверхности отмечают начальную точку.
2. Затем, применив уровень, по периметру помещения на стенах наносят на метровой высоте разметку и соединяют все точки сплошной прямой (базовой) линией.
3. После этого измеряют расстояние от нее до поверхности основания. Практика показывает, что всегда найдутся точки, которые располагаются ниже первоначальной отметки. Например, это расстояние равно 97 сантиметров. Таким образом, получается, что самой высокой точкой будет один метр, а самой низкой –97 сантиметров.
4. Через самую высокую отметку прочерчивают нулевой уровень. Потом приподнимают его на 3 сантиметра. В результате во всех точках высота стяжки составит минимум 3 сантиметра.
5. Поскольку самая высокая из точек может располагаться в центре помещения, лучше это проверить. С этой целью по всей ширине комнаты следует растянуть малярный шнур и перемещать по всей его протяженности. При обнаружении новой нулевой точки, необходимо провести другой нулевой уровень. В том случае, когда выступает небольшой участок поверхности основания, можно просто удалить его при помощи молотка и зубила, а лучше всего использовать перфоратор.

Специалисты советуют, как ставить маяки для стяжки пола: их надо располагать параллельно, стартуя от входа. При этом расстояние между ними не может превысить длину лазерного уровня — оно должно быть сантиметров на 20 меньше.

Расчет маячков для стяжки

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

1. Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
2. В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету — 65- (135х2)= 385.
3. С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Лучшим выбором для направляющих является маячковый напольный профиль Т-образной или П-образной формы, поскольку с ним работать удобнее, чем с деревянными элементами.

Установка маяков

Первый из маяков устанавливают таким образом, чтобы он перекрывал выступающую точку на полу (детальнее: «Установка маяков для стяжки пола своими руками — рекомендации»).

Существует определенная последовательность действий, как выставить маяки для стяжки пола:

1. При помощи перфоратора в бетонном основании (со стороны входной двери в комнату) на линии крайнего из маячков делают углубление диаметром 6-10 миллиметров. В отверстие помещают деревянный чопик, потом вворачивают саморез.
2. Другой крепеж устанавливают на втором конце линии, где будет располагаться направляющая.
3. Потом на шляпки крепежных элементов помещают правило (можно длинный брусок) и к нему прикладывают уровень. Расположение второго самореза регулируют так, чтобы две шляпки находились на одной горизонтали.
4. Между ними натягивают леску (можно малярный шнур). Под ней просверливают еще несколько углублений с шагом 50-60 сантиметров. В них вставляют чопики и вкручивают саморезы.
5. Аналогичную операцию выполняют по линии второго крайнего маячка. Затем по крайним направлющим укладывают горстками гипсовый раствор. Вместо него можно задействовать обычный цементный состав, добавив в него алебастр, и тогда он схватится минут за 15.

Заливка стяжки

После завершения процесса, связанного с тем, как выставить маяки под стяжку, начинают заливку бетонного пола.

Эту работу выполняют в такой последовательности:

• готовят раствор и помещают его между маяками;
• выравнивают поверхность с помощью правила, которое плавными движениями передвигают по направляющим от дальней стены в свою сторону. Излишки раствора разглаживают по ходу стяжки в зоны дальнейшей заливки;
• когда бетонная поверхность схватится, пластины извлекают, а углубления заделывают раствором и разглаживают при помощи шпателя.
• Когда заливка стяжки завершена, последующие действия с поверхностью можно производить не ранее, чем через месяц.

Таким образом, при обустройстве бетонного пола самым сложным процессом является монтаж маячков. Если соблюдать технологию и знать, как ставить маяки для стяжки правильно, эту работу можно выполнить самостоятельно.

как установить своими руками, как сделать устройство, как правильно делается заливка, крепеж, монтаж, фото и видео

Содержание:

Зачем нужен монтаж маяков
Подготовительные работы
Как определить нулевой уровень
Монтаж маячков для создания сухих стяжек
Монтаж маячков для создания полусухих и мокрых стяжек
Комбинированный способ обустройства маячков
Обустройство маячков из бетонного раствора
Монтаж маячков для полусухих стяжек
Монтаж маячков для плавающих стяжек
Маячки для наливных покрытий пола
Профессиональные маячки – реперы
Маячки из саморезов

К новому напольному покрытию предъявляются строгие требования, включая плоскую и горизонтальную поверхность, иначе финальная отделка не будет качественной. Добиться нужного результата можно при условии обустройства стяжки, которую заливают строго по маячкам – специальным приспособлениям.

Зачем нужен монтаж маяков

Чтобы выровнять поверхность чернового пола, необходимо обустроить стяжку при помощи раствора, который равномерно распределяют по основанию. Заливку специальной смеси производят относительно одного уровня, причем без строительных инструментов здесь не обойтись. Для решения подобных проблем выполняется установка маяков для стяжки пола таких, как на фото.

На практике используют несколько разновидностей этих приспособлений. Если следовать рекомендациям специалистов и инструкциям, каждый домашний умелец будет знать, как правильно установить маяки для стяжки пола самостоятельно.

Подготовительные работы

Вне зависимости от выбора вида используемых маяков перед их монтажом необходимо произвести следующие мероприятия:

• очистить пол от прежнего финишного покрытия и остатков от него;
• демонтировать плинтуса;
• удалить с черновой поверхности пыль, разные загрязнения и всевозможные пятна;
• имеющиеся выступы зашлифовать;
• выемки и трещины заделать;
• покрыть черновое основание грунтовочной смесью;
• настелить гидроизоляционный материал;
• определить нулевой уровень, поставить метки и приступить к основному этапу установки приспособлений.

Как определить нулевой уровень

Чтобы произвести равномерный монтаж маяков для стяжки, следует определиться с нулевым уровнем, после чего выполнить разметку. Для этого нужно воспользоваться уровнем – обычным гидравлическим, но желательно – лазерным. Последний вариант предпочтительнее, поскольку с его помощью работу можно сделать легче и быстрее.

Последовательность действий следующая:

1. Отступают от напольной поверхности на 100 сантиметров вверх и делают на стене начальную отметку.
2. Потом аналогично проставляют точки по всему периметру помещения и в завершение соединяют их сплошной линией, которая будет соответствовать базовому уровню.
3. От этой линии отступают на 100 сантиметров вниз и параллельно ей прочерчивают еще одну прямую. Она должна проходить также по всему периметру. Таким способом определяют нулевой уровень.
4. Чтобы задать стяжке необходимую толщину, отступают вверх от нулевой отметки на требуемую высоту и проводят еще одну линию.
5. Относительно последней разметки и предстоит выполнить устройство маяков для стяжки пола. Верхняя часть ориентировочных приспособлений должна совпадать с линией на стене.

Монтаж маячков для создания сухих стяжек

Для обустройства любой сухой стяжки используют разные сыпучие материалы, а также их смеси. Чаще всего применяют керамзит. Для такой засыпки лучше всего пользоваться маячками из металлических профилей, причем любой формы.

Важно знать: после того, как будет завершена заливка стяжки по маякам, направляющие не демонтируют. По этой причине высоту ориентиров следует согласовывать с толщиной насыпаемого сухого материала.

Для маяков следует использовать только прочный профиль, в противном случае он может прогнуться под весом, который будет иметь засыпка и по этой причине стяжка не станет соответствовать предъявляемым требованиям.

Дело в том, что тонкий профиль нужно будет фиксировать на поверхности основания, а для этого потребуется выполнить ряд трудоемких и затратных подготовительных мероприятий.

До того как установить маяки для стяжки пола, которую планируется обустраивать сухим способом, приобретают П-образный профиль с высотой стенок не менее 27 миллиметров.

Работу выполняют в такой последовательности:

1. Профили острыми кромками к верху помещают на черновую основу. Шаг монтажа не должен превышать длину уровня, обычно придерживаются 100-сантиметрового промежутка.
2. В пространство между маяками и кромками насыпают сухую смесь.
3. По металлическим профилям проводят правилом и таким образом избавляются от лишней засыпки и одновременно выравнивают поверхность стяжки (детальнее: «Как сделать выравнивание пола по маякам – выставляем маяки правильно»).
4. В итоге ориентиры станут своими кромками соприкасаться с листовым материалом, который предстоит уложить сверху и это позволяет обеспечить основанию звукоизоляцию и другие необходимые характеристики.

Монтаж маячков для создания полусухих и мокрых стяжек

Существует несколько вариантов, как установить маяки для стяжки полусухой или мокрой. Наиболее часто применяемыми из них являются два.

Вариант первый — профили на растворе. Функцию маячков могут выполнять либо стандартные трубы из стали, либо гипсокартонный профиль. Причем последний способ считается предпочтительнее. Размеры профиля отвечают параметрам, которые рекомендуются для обустройства ориентиров при укладке сухой стяжки.

Изделия переворачивают и помещают на подставки, предварительно зафиксированные на черновом основании. Эти опорные элементы нужны для нивелирования перепадов относительно высоты. Для их сооружения задействуют деревянные бруски, кирпичи или холмики из цементного раствора.

Чтобы закрепить профили (либо трубы) на подставках, применяют раствор из цемента и извести или алебастр. Лучшим выбором считается второй способ, поскольку цементно-известковая смесь сохнет не менее 2-3 суток, а монтаж до этого придется приостановить.

Вариант второй — профили на саморезах. При использовании данной технологии такая работа, как установка маяков для стяжки пола своими руками, выполняется быстрее и эффективнее, чем при реализации первого варианта.

Порядок монтажа профилей для маячков на саморезы:

1. Дюбели вбивают в поверхность основы с шагом 20-30 сантиметров.
2. Изделия, выбранные в качестве мачков, помещают сверху дюбелей.
3. Чтобы зафиксировать направляющие, в дюбеля вкручивают саморезы, которые можно регулировать, что дает возможность выставить профили согласно уровню (подробнее: «Как выставить маяки под стяжку – советы мастера»).

Данный вариант применяют, когда предстоит выполнить заливку стяжки по грунту. К основанию прибивают деревянные бруски, имеющие размеры: 140х15х15 миллиметров. Относительно заданного уровня в подставки вкручивают саморезы. Работу следует начинать по направлению от крайних точек к средним опорам.

Комбинированный способ обустройства маячков

Существует комбинированный вариант, как сделать маяки для стяжки.

Для этого необходимо выполнить такие действия:

• просверлить в черновом основании отверстия через каждые 100 сантиметров и вбить в них дюбеля;
• вкрутить в крепеж для маяков под стяжку саморезы, ориентируясь на необходимый уровень;
• между зафиксированными саморезами выложить горками цементно-песчаный раствор, их высота должна лишь на немного превышать уровень крепежных изделий;
• при помощи рейки (уровня) разровнять смесь до требуемой толщины слоя.

Обустройство маячков из бетонного раствора

Процесс создания маяков по данному варианту состоит из нескольких этапов:

• на черновой основе крепят шурупы, расстояние между которыми зависит от длины монтируемой направляющей;
• между зафиксированными ориентирами натягивают в несколько рядов прочную проволоку;
• вдоль нее аккуратно раскладывают приготовленный цементно-известковый раствор.

Перед мастером стоит задача сформировать из раствора конструкцию, которая аналогична стенке. Необходимо длинную рейку протянуть перпендикулярно относительно проволоке, одновременно касаясь шурупов. В итоге обустраивается горизонтальная площадка, на которую возлагаются функции маячков.

При этом необходимо помнить о следующей особенности процесса: до того, как заливать стяжку, маячкам из раствора нужно дать время на его высыхание (обычно это 2-3 суток). В течение этого периода ориентиры наберут прочности. Но время ожидания будет скомпенсировано тем, что после заливки стяжки не потребуется демонтировать направляющие.

Монтаж маячков для полусухих стяжек

Полусухие стяжки можно обустраивать даже без использования маяков (детальнее: «Устройство полусухой стяжки пола – инструкция по монтажу»). Прежде, как сделать маяки для стяжки пола, черновую поверхность следует стандартно подготовить. Затем в углах помещения насыпают 2 холмика из цементного раствора и формируют из них площадки, ориентируясь на уровень заливки.

Такие маячки следует обустраивать с шагом, который не должен превышать длину используемой рейки (правила). Когда ориентиры из раствора высохнут, промежутки между ними заполняют цементным раствором и выравнивают всю поверхность согласно требуемой высоте.

Монтаж маячков для плавающих стяжек

В данном случае технология обустройства основания для финишного напольного покрытия предполагает заливку бетонной смеси поверх слоя, сделанного из пенопласта. Помимо основного своего назначения такая конструкция стяжки способствует дополнительному повышению тепло- и звукоизоляционных характеристик напольного покрытия.

В данном случае с функцией ориентиров хорошо справляются саморезы, которые ввинчивают в черновой пол. Обычно через 24 часа, после того, как произведена стяжка пола по маякам своими руками, крепежные элементы демонтируют. Отверстия от саморезов заполняют раствором, который использовался при обустройстве цементного основания. Оставшиеся углубления нужно аккуратно затереть вровень с поверхностью мокрой стяжки.

Маячки для наливных покрытий пола

Довольно часто домашние умельцы, которые решили обустроить наливной пол своими руками, считают, что не следует применять маяки. Они считают, что материал для изготовления такого напольного покрытия сам заполнит все углубления и выемки. В результате полагают они, перепады по высоте и дефекты станут незаметными.

При этом профессионалы придерживаются мнения, что отказываться от применения ориентиров не следует. Они поясняют, что в комплекте с материалами для наливного пола используют маяки упрощенной конструкции, которые легко и быстро можно установить и также без проблем демонтировать.

Профессиональные маячки – реперы

Для создания наливных полов идеально подходят реперы – так называют конструкцию, предназначенную для обустройства маяков. Она представляет собой треногу с подвижным центральным стержнем, благодаря которому имеется возможность задать стяжке необходимую высоту.

В первую очередь подготавливают основание, потом его грунтуют, ожидают примерно 6 часов и только потом выполняется заливка пола по маякам. При монтаже ориентиров рекомендуется соблюдать шаг установки, равный 100 сантиметрам.

Репер помещают на основание, а потом путем вращения центрального стержня устанавливают конструкцию на требуемую высоту, ориентируясь на предварительно сделанную разметку. После того как смесь залита и выровнена, направляющие ориентиры следует демонтировать.

Маячки из саморезов

Те, домашние мастера, которые имеют желание обустроить наливной пол, могут воспользоваться самодельной конструкцией, аналогичной профессиональным реперам. Для этого берут саморезы, уже вкрученные в дюбеля, скрепляют их при помощи куска перфоленты и выставляют самодельное приспособление относительно заданного уровня. Сделанные своими руками ориентиры, так же как и реперы, следует демонтировать еще до момента застывания наливного пола.

Монтаж маячков для обустройства стяжки пола является важнейшим процессом. Он требует больших временных затрат. Специалисты со стажем убедились на собственном опыте, что не следует торопиться в ущерб качеству обустройства заливки. В противном случае неблагоприятных последствий избежать не удастся, поскольку финишное покрытие, уложенное поверх стяжки с неровной поверхностью, мало того, что будет иметь непрезентабельный вид, но еще и прослужит намного меньше эксплуатационного срока.

Чтобы напольное покрытие было смонтировано качественно, при выставлении маяков необходимо проверять уровнем правильность их размещения во всех направлениях.

Как установить маяки для выравнивания пола своими руками

Неровности пола – это не просто видимый косметический дефект, но и серьезное препятствие на пути к обустройству качественного, технологически правильного и красивого напольного покрытия. Если основание будет иметь трещины, выбоины, выступы или даже банальные перепады высоты по площади, финишная отделка ляжет неровно и прослужит гораздо меньше положенного. Именно поэтому одним из важнейших технологических этапов обустройства пола является выполнение стяжки, главная задача которой сводится к устранению имеющихся дефектов основания.

Маяки для выравнивания пола

Для обеспечения правильного распределения стяжки по поверхности с учетом характера и размеров присутствующих дефектов, предварительно устанавливаются специальные направляющие по уровню – маяки. Существует несколько разновидностей маяков, каждая из которых применяется в комплексе с соответствующей стяжкой.

Содержание материала

Выбор маяков в зависимости от разновидности стяжки

Тип маяков выбирается в соответствии с особенностями стяжки.

Таблица. Выбор типа маяков в зависимости от стяжки

Разновидности стяжки	Типы маяков
Сухая стяжка	Такая стяжка выполняется преимущественно из керамзита. В качестве маяков в данном случае целесообразно использовать П-образные профили, применяемые при монтаже гипсокартонных конструкций. Подобные изделия изготавливаются из металла, характеризуются высокой прочностью и хорошо держат изначальную форму под нагрузками, создаваемыми материалом засыпки.
Наливные стяжки	При обустройстве наливного пола целесообразнее всего использовать специальные маяки под названием реперы. Конструкция представляет собой треногу с вращающимся по принципу винта центральным стержнем. Поднимая эту регулируемую «ногу» вверх, можно задавать требуемую толщину наливного выравнивающего слоя.
Стяжки на цементной основе	В качестве маяков для цементной стяжки можно использовать упомянутый ранее металлический оцинкованный профиль. Наряду с этим, существует ряд вариантов обустройства маяков, предполагающих применение элементарных подручных средств: — металлических профилей для выполнения штукатурных работ; — деревянных брусков; — труб; — «горок» раствора; — саморезов.

Полезный совет

Понятие нулевого уровня

В соответствии с нулевым уровнем обеспечивается контроль горизонтальности стяжки, применяемой для выравнивания пола. По этой линии определяются самая низкая и наивысшая точки обустраиваемого основания. В соответствии с полученными сведениями находится требуемая толщина стяжки (по самой высокой точке).

Схема установки маяков

Для работы лучше всего использовать лазерный либо пузырьковый уровень.

Отметка нулевого уровня лазерным нивелиром

Первый удобнее – на работу уйдет несколько минут. Второй стоит дешевле и не требует от исполнителя особых навыков для использования.

Определение нулевого уровня

Нулевой уровень определяется так:

• исполнитель отступает от дверного порога вверх 100 см плюс запланированная толщина стяжки и ставит метку;
• на каждой стене откладывается 3-4 метки по уровню первой отметки;
• точки соединяются прямой линией. Для этого удобно использовать меловой шнур;
• от линии нулевого уровня по периметру стен откладывается 100 см вниз. Находится наивысшая точка. По этой точке по уровню на всех стенах прочерчивается сплошная ровная линия базового уровня. Для большего удобства по линии базового уровня можно натянуть шнур, предварительно вкрутив в пол саморезы или использовав другие подходящие приспособления.

Полезный совет! Единичные большие выбоины можно предварительно засыпать керамзитом, а отдельные выступы устранить с помощью молотка и зубила.

Определив наивысшую точку, не забудьте сопоставить ее с минимально допустимыми показателями толщины стяжки. Для наливных смесей минимальной является 30-миллиметровая толщина (некоторые современные составы позволяют уменьшить данное значение, уточняйте отдельно в инструкции к используемому средству), для сухих стяжек этот показатель поднимается на 30-50 мм, для мокрых – до 100 мм.

Пример расчета

Прежде чем приступать к установке маяков, необходимо выполнить ряд мероприятий по подготовке основания. Информация в отношении подготовки основания подробно рассматривалась в соответствующих тематических рекомендациях, поэтапно описывающих процесс обустройства пола.

Цены на лазерный уровень

лазерный уровень

Установка маяков для выравнивания пола сухой стяжкой

Установка маяков для выравнивания пола сухой стяжкой

Этот метод установки маяков считается самым простым и прекрасно подходит для использования в условиях частного строительства при установке маяков для выравнивания пола в небольших помещениях.

Для выполнения работы подготовьте:

• шурупы;
• любую заметную нить/шнур;
• оцинкованный металлический профиль;
• правило;
• рулетку.

В данном случае маяки монтируются без фиксации к основанию посредством укладывания на саморезы, предварительно вкрученные в неровный пол в соответствии с заданным базовым уровнем. Профиль в данном случае размещается полками вниз. После засыпки и утрамбовки выравнивающего материала, маяки достаются из сухой стяжки, а оставшиеся борозды засыпаются керамзитом.

Установленные на саморезы профили для выравнивания пола сухой стяжкой

Отдельное внимание нужно уделить выбору профилей для обустройства маяков.

В целом профиль может иметь любую форму, главное, чтобы он был прочным и выдерживал вес засыпаемого материала. Подойдет даже тонкий профиль, но для его фиксации придется использовать ряд дополнительных строительных материалов (как в вышеописанной инструкции).

Наилучшим образом для обустройства сухой стяжки подходит П-образный оцинкованный профиль, предназначенный для монтажа гипсокартона. Минимальная высота стенок профиля – 2,7 см, и далее по возрастающей в соответствии с выбранной толщиной выравнивающего слоя.

Виды профилей

П-образный профиль для маяков, фото

Маяки устанавливаются с шагом, не превышающим длину используемого правила.

Установка маяков осуществляется в следующем порядке:

В таком порядке устанавливаются все запланированные маяки. Расстояние между ними выдерживается примерно на 100-150 мм меньше используемого правила.

Выравнивание керамзита по установленным маячкам

Цены на металлический профиль

металлический профиль

Видео – Керамзитовая стяжка

[adrotate group=»5″]

Установка маяков для наливной стяжки

Согласно заявлениям большинства производителей, самовыравнивающиеся смеси на полимерной основе могут заливаться без предварительной установки маяков. Наряду с этим, многие квалифицированные специалисты с недоверием относятся к подобным заявлениям и подходят к процессу выравнивания пола более тщательно, используя профессиональные устройства – реперы. Конструкция такого маяка позволяет выставить уровень с максимальной точностью, вплоть до долей миллиметра.

Реперы с миллиметровой шкалой рассчитаны на использование при заливке самовыравнивающихся покрытий толщиной 0,3-3 мм.

Реперы для наливного пола

Также существует такая разновидность маяков для обустройства наливных самовыравнивающихся покрытий.

Схема маяка для наливного пола

Пояснения к числовым обозначениям следующие:

• 1 – направляющие. Они зафиксированы по уровню в неподвижном положении;
• 2 – регулировочная втулка;
• 3 – бурт;
• 4 – ось;
• 5 – паз;
• 6 – уголок;
• 7 – выравниваемая поверхность;
• 8 – отверстие, через которое осуществляется крепление к основанию.

Работа с реперами не предполагает выполнения каких-либо сложных технологических мероприятий. Последовательность следующая:

На изображении продемонстрирована оптимальная схема установки реперов – лучше всего размещать их шахматно. При необходимости прибегают к линейному расположению ориентиров. Шаг установки подбирается индивидуально с учетом особенностей «рельефа» основания. Если поверхность более-менее ровная, маячки можно ставить на расстоянии 150-200 см друг от друга. Если же присутствуют существенные перепады по уровню, величину шага рекомендуется уменьшить до 50-100 см.

После заливки реперы убираются. Отверстия, оставшиеся от ножек репера, самостоятельно «затянутся» выравнивающей смесью.

Цены на маяки-реперы

реперные маячки

Видео – Маяки-реперы

Установка маяков для цементной стяжки

Пример установки деревянных маяков для черновой стяжки

Как отмечалось, маяки для цементной стяжки можно делать из самых разнообразных приспособлений. Чаще всего используют профиль для гипсокартона и оцинкованные трубы с прямоугольным сечением. Размеры направляющих элементов подбираются в соответствии с запланированной толщиной стяжки.

Для фиксации маяков используют 2 основных способа.

1. На растворные гряды. В случае с цементной стяжкой профиль/трубы лучше убрать примерно спустя сутки после заливки раствора. В данном случае гряды целесообразно делать именно из цементно-песчаного раствора – засыхает он в среднем спустя 3 дня, поэтому маяки можно будет демонтировать без особых усилий по прошествии указанного ранее временного промежутка. При формировании гряд, как и в случае с засыпкой керамзита, обязательно учитывается толщина направляющих элементов – их верхние грани должны находиться в едином уровне со стяжкой.

   Установка маяков на растворные гряды

   Пример закрепленных маяков для стяжки

2. На саморезы. В данном случае в пол предварительно ввинчиваются штыревые маяки. Для большего удобства под них просверливаются отверстия. В дальнейшем, посредством выкручивания/закручивания саморезов, можно будет беспрепятственно регулировать уровень установки маяков с учетом имеющихся перепадов поверхности основания. Далее на выставленные по уровню саморезы надевается профиль для гипсокартона. Размещать маяки полками вверх можно лишь в том случае, если последующий демонтаж не входит в планы застройщика, т. к. он собрался дополнительно выравнивать поверхность путем заливки специальной самовыравнивающейся смеси. В данном случае свободное пространство между полками заполняется раствором, используемым для заливки стяжки.

Таблица. Установка маяков на растворные гряды

Этап работы	Описание
Разметка площадки	Рекомендации в отношении определения уровней заливки, отступов от стен, расстояния между маяками и нанесения ориентировочных линий приводились ранее в соответствующих разделах руководства.
Формирование гряд	Руководство по обустройству таковых также приводилось ранее. Помните — высоту отдельных горок раствора нужно подбирать с учетом толщины используемых направляющих и запланированного уровня стяжки.
Выставление маяка Проверка горизонтальности	Маяк укладывается на сформированные цементные холмики и утапливается в них так, чтобы была обеспечена абсолютная горизонтальная ровность. Для проверки таковой используется уровень.
Установка следующих маяков	В аналогичном порядке устанавливаются все остальные маяки.
Разравнивание стяжки	Раствор для стяжки закладывается в промежутки между соседними маяками и разравнивается с помощью длинной прямой рейки – правила. Более подробное описание данного процесса не приводится, т.к. это тема для отдельного разговора, а сегодняшнее руководство посвящено конкретно установке маяков. Этап, указывающий на обустройство стяжки, приведен исключительно для того, чтобы была понятна суть последующего демонтажа маяков.
Демонтаж маяков	Маяки удаляются спустя сутки после заливки стяжки. Для демонтажа аккуратно приподнимите маяк за один из краев и вытяните его из толщи раствора.
Заделка оставшихся борозд	Борозды, оставшиеся после удаления профилей, обрабатываются грунтовкой для цементной стяжки (готовьте и используйте в соответствии с инструкцией производителя, т. к. для разных составов положения на этот счет могут различаться), а затем заполняются раствором, использованным для обустройства выравнивающего слоя. Для заполнения борозд можете использовать любой подходящий и удобный вам инструмент, к примеру, кельму.
Финишное выравнивание	В завершение остается аккуратно, но тщательно пройтись по поверхности полутерком. Такая обработка позволит окончательно избавиться от неровностей, оставшихся после заполнения борозд и передвижения исполнителя по поверхности.

Технология устройства стяжки по маякам, как говорилось в инструкции, предполагает поочередное заполнение раствором пространства между маяками. Качество стяжки от того, что она не является сплошной, не страдает. В данном случае действует обратный принцип, под воздействием которого показатели внутреннего напряжения, возникающие в процессе схватывания цементного/бетонного раствора, уменьшаются.

Маяки на растворных грядах

Маяки для ЦПС стяжки

Второй способ, как отмечалось, предполагает размещение маяков на предварительно вкрученных в пол саморезах. В качестве прекрасной альтернативы обыкновенным саморезам можно порекомендовать самозавинчивающиеся сантехнические болты. Для обустройства вершин болтов применяются мебельные гайки.

Самозавинчивающиеся сантехнические болты

Порядок установки маяков на саморезы/болты приведен в таблице. Предварительно выполните разметку основания по уже знакомой схеме.

Таблица. Установка маяков на саморезы

Этап работы	Описание
Ввинчивание саморезов	Саморезы вкручиваются в основание стандартным методом, т.е. сначала в полу просверливаются отверстия, в них забиваются дюбеля, и уже после этого происходит монтаж основных крепежей. Между саморезами выдерживайте 25-30-сантиметровый шаг. Путем выкручивания/закручивания винтов добейтесь того, чтобы их верхушки размещались в одной горизонтальной плоскости. Для проверки системы ориентиров на наличие отклонений используйте уровень.
Дополнительная подготовка основания	Выполняются дополнительные мероприятия по изоляции основания. Конкретная инструкция не приводится, т.к. порядок действий может меняться в зависимости от особенностей обустраиваемого выравнивающего слоя. На изображении основание по периметру обработали гидроизоляционной мастикой и оклеили демпферной лентой.
Установка маяков	Маяки, развернутые полками вниз, «надеваются» на ввинченные в основание саморезы. Установив маяки, еще раз проверьте горизонтальность их расположения по уровню. Сразу же ликвидируйте обнаруженные отклонения, ввинчивая или вывинчивая для этого саморезы.
Заливка стяжки	Этап обустройства стяжки упоминается, опять-таки, в целях сохранения логической последовательности повествования.
Демонтаж маяков	Маяки демонтируются спустя сутки после заливки стяжки.
Выкручивание саморезов	После демонтажа профилей выкрутите саморезы/винты.
Обработка борозд	Обработайте образовавшиеся борозды грунтовкой и заполните раствором.

Фото заполняемой раствором выемки, оставшейся после удаления маяка

Приведенные рекомендации помогут вам самостоятельно смонтировать маяки для стяжки. На практике существует достаточно много вариантов проведения рассмотренного мероприятия, но вышеизложенные инструкции являются наиболее простыми для неопытного частного застройщика и в целом не уступают по качеству исполнения более сложным технологиям.

[adrotate group=»5″]

Маяки из раствора

Теперь вы знаете, как установить маяки для выравнивания пола с учетом особенностей используемой технологии нивелирования перепадов высот. Выбирайте подходящий метод и приступайте.

Цены на цементно-песчаную стяжку

цементно-песчаная смесь

Видео – Как установить маяки для выравнивания пола

Как правильно установить маяки для стяжки пола

Выравнивание полов по маякам– это один из способов обустройства ровного основания для дальнейшей отделки.

Чтобы применить эту технологию выравнивания не требуется строительное образование, с ней справится даже человек без опыта.

Содержание

• 1 Что называется маяками для стяжки пола?
• 2 Виды
• 3 Направляющие профили для сухой стяжки пола
• 4 Полусухая стяжка пола под маяки
  • 4.1 Из ровной планки
  • 4.2 Штыревой
  • 4.3 Из раствора
• 5 Маячки для влажных (мокрых) стяжек
• 6 Полы из дерева
• 7 Установка маяков

Что называется маяками для стяжки пола?

Маяки для стяжки пола – это металлические профили, выполняющие направляющую функцию. С помощью креплений или раствора маяки устанавливаются на основание и выравниваются по уровню. Внешняя поверхность маяков– это ориентир для последующей укладки выравнивающей смеси.

Виды

Выбор маяков определяется устройством стяжки. Так как технологий выравнивания оснований несколько, то и маяки различаются по конструкции:

направляющие П-образные профили;

• штыревые;
• деревянные;
• цементные;
• Т-образные ;
• маяковые лаги.

Направляющие профили для сухой стяжки пола

Сухая стяжка выполняется из сыпучего материала и листовых элементов (плит) ДСП, фанеры и др. Первый этап устройства пола – это выравнивание. В сухой стяжке выравнивающую функцию выполняет сыпучий материал, например, керамзит. Минимальная высота выравнивающего слоя в этом случае составляет 30 мм, поэтому и высота маяков принимается не меньше.

В качестве маяков используется П-образный профиль для гипсокартона (60х27 мм). Он имеет необходимую высоту и не деформируется под весом керамзита и плит. Крепление маяков производится с помощью раствора широкой стороной к полу, острыми краями вверх. Таким образом, внутренняя часть профиля заполняется керамзитом, а выравнивание происходит по граням профиля.

Полусухая стяжка пола под маяки

Полусухая бетонная или цементо-песчаная стяжка формируется за счет густой смеси, выравненной по маякам с помощью правила. При этом маяки изготавливаются из различного материала: П-образный профиль (27х28), металлические трубы, Т-образный маяк, штыревой маяк и др.

Из ровной планки

П-образный профиль устанавливается плоской стороной вверх, торчащими гранями вниз. Фиксируется на основании с помощью деревянных подставок или на холмиках раствора. Профиль заменяется на металлическую трубу, Т-образный профиль, ровный деревянный брусок.

Строительство продолжаются после застывания раствора, фиксирующего маяки в неподвижном состоянии. Время выжидания зависит от способа фиксации. Если использовался бетон, то выжидать придется как минимум сутки. Для сокращения времени высыхания применяются быстросохнущие алебастры и другие средства.

Штыревой

Штыревые маяки для полусухой стяжки – это строительные шпильки, вкрученные в поверхность основания. За счет вкручивания/выкручивания шпильки выставляется необходимый уровень. Затем на них устанавливается ровная планка из дерева или металла. Вместо планки еще используется проволока, натянутая между шпильками.

Из раствора

Опытные строители формируют маячок для выравнивания пола из того же бетона, что используется для стяжки. При этом не применяются посторонние предметы, уровень выставляется с помощью двух бороздок бетона, а после застывания по бороздкам выравнивается остальная масса бетона по площади пола.

Маячки для влажных (мокрых) стяжек

Мокрая стяжка характеризуется текучестью выравнивающей смеси, поэтому процесс выравнивания в этом случае облегчается. Ведь раствор самостоятельно растекается по поверхности пола, выравнивания неровности. Поэтому в мокрых стяжках не всегда применяются маяки.

Маяки для наливного пола представляют собой выдвижной штырь на треноге. Они выставляются на расстоянии 1 м между собой по площади пола, выравниваются по уровню и закрепляются. В последствии, уровень заливки смеси определяется по маякам.

Вместо треножных штырей используются саморезы, вкручивающиеся в поверхность основания.

Полы из дерева

Полы из дерева не исключение и также требуют предварительного выравнивания. Эту функцию выполняют маяковые лаги, выполненные из деревянного бруса. Они также представляют собой опорную конструкцию пола.

Выравнивание лаг по уровню производится с помощью строительных шпилек, на которые в последствии устанавливаются лаги или с помощью точечных опор из плит ОСБ, фанеры или бруса. Расстояние между лагами определяется прочностью материала, используемого для пола, но часто принимается 600 мм.

Установка маяков

Ровность пола определяется правильностью установки маяков. Поэтому на этапе определения уровня нужно проявить внимательность. Этот процесс производится с помощью лазерного или гидравлического уровня. Алгоритм действий при этом следующий:

1. На стене выставить произвольную отметку.
2. Заполнить водой гидравлический уровень.
3. Одну из колб уровня приставить к стене так, чтобы уровень воды в колбе соответствовал отметке.
4. Вторую колбу поочередно прикладывать к стене по периметру комнаты и делать отметки напротив уровня воды, но прежде убедиться, что уровень в воды в первой колбе не отклонился от отметки на стене.
5. Соединить отметки сплошной линией. Для наглядности натягивается шнур.

Если используется лазерный прибор, то он выставляется по отметке на стене и с помощью перемещения лазера делаются отметки на стене по периметру помещения. Этот метод более точен в сравнении с гидравлическим.

Следующий этап – определение перепада по высоте. Для этого вычисляется самая высокая и самая низкая точка на поверхности пола по отношению к выставленной горизонтали на стене. Разница между полученными значениями – перепад по высоте. От самой высокой точки делается отступ вверх и выставляется нулевой уровень, соответствующий конечной высоте будущего пола. Она зависит от толщины утеплительного и выравнивающего слоя.

Теперь вы знаете как правильно установить маяки для стяжки пола, после этого остается заполнить площадь смесью и выровнять ее правилом.

Видео — установка маяков для стяжки пола:

City Lights — Green World Industries

Наши обработанные вручную лиственные породы имеют тонкий баланс ручного соскабливания и легкого состаривания, выполненного руками мастеров. Каждый этаж — настоящее произведение искусства, которое придаст вашему дому теплоту и уют. Деревянный пол, обработанный вручную, идеально подходит для жилых домов и предприятий с высокой проходимостью, поскольку помогает скрыть естественный износ с течением времени.

Описание продукта

Дополнительная информация

Наши обработанные вручную лиственные породы имеют тонкий баланс ручного соскабливания и легкой обработки руками мастеров. Каждый этаж — настоящее произведение искусства, которое придаст вашему дому теплоту и уют. Деревянный пол, обработанный вручную, идеально подходит для жилых домов и предприятий с высокой проходимостью, поскольку помогает скрыть естественный износ с течением времени.

Product Description

Additional Information

Наши обработанные вручную лиственные породы представляют собой тонкий баланс ручного соскабливания и легкой обработки руками мастеров. Каждый этаж — настоящее произведение искусства, которое придаст вашему дому теплоту и уют. Деревянный пол, обработанный вручную, идеально подходит для жилых домов и предприятий с высокой проходимостью, поскольку помогает скрыть естественный износ с течением времени.

Описание продукта

Дополнительная информация

Наши обработанные вручную лиственные породы имеют тонкий баланс ручного соскабливания и легкой обработки руками мастеров. Каждый этаж — настоящее произведение искусства, которое придаст вашему дому теплоту и уют. Деревянный пол, обработанный вручную, идеально подходит для жилых домов и предприятий с высокой проходимостью, поскольку помогает скрыть естественный износ с течением времени.

Product Description

Additional Information

Наши обработанные вручную лиственные породы представляют собой тонкий баланс ручного соскабливания и легкой обработки руками мастеров. Каждый этаж — настоящее произведение искусства, которое придаст вашему дому теплоту и уют. Деревянный пол, обработанный вручную, идеально подходит для жилых домов и предприятий с высокой проходимостью, поскольку помогает скрыть естественный износ с течением времени.

Описание продукта

Дополнительная информация

Наши обработанные вручную лиственные породы имеют тонкий баланс ручного соскабливания и легкой обработки руками мастеров. Каждый этаж — настоящее произведение искусства, которое придаст вашему дому теплоту и уют. Деревянный пол, обработанный вручную, идеально подходит для жилых домов и предприятий с высокой проходимостью, поскольку помогает скрыть естественный износ с течением времени.

Product Description

Additional Information

Green World

Industries

11747 Windfern, Suite 300
61061010161061061061061,010106101061,01061061061061,61061061061,10610610106101061,6106106106101061,61061061010101,610610610106101,9066. Методы работыОценкаОбсуждениеЗаключениеБлагодарностиСсылкиАвторское правоСтатьи по теме

В статье описываются основные принципы внутренней радиолокации и основное внимание уделяется улучшению ее результатов с помощью новой технологии Bluetooth Low Energy. Преимущество этой технологии заключается в ее поддержке современными мобильными устройствами, особенно смартфонами и планшетами. Нами реализована распределенная система сбора радиоотпечатков мобильными устройствами с операционной системой Android. Эта система позволяет добровольцам создавать радиокарты и постоянно обновлять их. Новые передатчики Bluetooth с низким энергопотреблением (Apple использует для этих устройств торговую марку iBeacon) были установлены на этаже здания в дополнение к существующим точкам доступа Wi-Fi. Локализация стационарных объектов на основе WiFi, Bluetooth Low Energy и их комбинации была оценена с использованием данных, измеренных в ходе эксперимента в здании. Были опробованы несколько конфигураций расположения передатчиков, несколько способов совмещения данных обеих технологий и другие параметры, влияющие на точность стационарной локализации.

1. Введение

В настоящее время, когда спутниковые навигационные системы, такие как GPS, ГЛОНАСС или Galileo, доступны каждому, найти человека или мобильное устройство на улице обычно не проблема. Ситуация может усложниться в густонаселенных городских районах с редкой прямой видимостью спутников соответствующей системы. Наиболее сложная ситуация внутри зданий, где нет прямой видимости. В таких случаях используются другие решения, обычно основанные на радиосетях (например, IEEE 802.11-WiFi) и отпечатках уровней сигнала отдельных WiFi-устройств, которые передают свои сигналы внутри здания [1]. На точность локализации влияет ряд обстоятельств, например характеристики передатчиков и приемников, а также характеристики окружающей среды, влияющие на распространение радиосигнала. Другим фактором, который можно довольно легко настроить, является количество радиопередатчиков и их расположение. Типичная ситуация – в здании уже есть несколько точек доступа WiFi, которые более или менее покрывают здание радиосигналом, который можно использовать для локализации. Для повышения точности локализации можно установить больше передатчиков, которые обогащали бы отдельные отпечатки пальцев или покрывали бы места, плохо охваченные существующей сетью Wi-Fi.

В этой статье мы рассмотрим технологию Bluetooth с низким энергопотреблением (BLE), которая может стать очень хорошей альтернативой точкам доступа Wi-Fi. Их комбинация позволит более точно определить местонахождение. Ключевым преимуществом BLE является низкое энергопотребление, которое позволяет передатчикам, называемым маяками, непрерывно питаться от батарей от месяцев до лет. Это также позволяет размещать маяки в местах, где точкам доступа Wi-Fi будет сложно обеспечить питание.

Остальная часть этого документа организована следующим образом. Мы обсуждаем связанную работу в Разделе 2. Раздел 3 описывает технологию маяков BLE (iBeacons) и касается поддержки Bluetooth Low Energy с платформой Google Android. Раздел 4 обобщает использование маяков BLE в навигации внутри помещений. В разделе 5 описывается архитектура нашей внутренней системы локализации на основе маяков BLE и метод локализации. Раздел 6 посвящен размещению маяков BLE внутри здания. Раздел 7 описывает результаты оценки. В разделе 8 мы суммируем, обсуждаем и интерпретируем полученные результаты. Раздел 9заключает статью.

Методы определения местоположения внутри помещений обычно основаны на контроле мощности радиосигнала, так называемом индикаторе уровня принятого сигнала (RSSI). Радиосигналы передаются передатчиками (обычно точками доступа Wi-Fi, но, например, маяки Bluetooth с низким энергопотреблением также являются опцией), охватывающими определенную область. С увеличением расстояния от передатчика мощность принимаемого сигнала уменьшается, а время прохождения от передатчика до приемника увеличивается. Когда мы измеряем эти значения от большего количества передатчиков, мы можем оценить положение приемника. Используются два основных подхода — триангуляция и снятие отпечатков пальцев .

2.1. Триангуляция

Методы, основанные на триангуляции, можно дополнительно разделить на латерацию и ангуляцию [2]. В этих методах используется оценка расстояния от нескольких передатчиков на основе затухания сигнала [3], временных характеристик распространения сигнала (TOA: время прибытия [4]; TDOA: разница во времени прибытия [5]) или направления принимаемого сигнала (AOA: угол прибытия [6]) при использовании направленных антенн или антенных решеток. Все эти методы обеспечивают хорошую производительность на открытом пространстве при прямой видимости между передатчиком и приемником. К сожалению, они дают слабые результаты внутри зданий, где на измеряемые переменные сильно влияет окружающая среда. Радиосигнал может отражаться и ослабляться некоторыми препятствиями, такими как стены, что затрудняет определение расстояния.

2.2. Дактилоскопия

Дактилоскопия — это метод локализации, состоящий из двух этапов. На первом этапе — обучении — собираются векторы, состоящие из значений RSSI и необязательных дополнительных характеристик, измеренных измерительным устройством в известных местах [7]. Эти эталонные значения — калиброванный набор данных — сохраняются вместе с координатами местоположения в базе данных отпечатков пальцев для нужд локализации. На втором этапе — непосредственно локализация — локализуемое устройство измеряет значения RSSI и сравнивает их с данными в базе данных отпечатков пальцев с помощью подходящего метода. Наиболее широко используемыми алгоритмами или методами сравнения и оценки положения являются [2] (i) вероятностные методы, (ii) метод ближайших соседей, (iii) нейронные сети, (iv) метод опорных векторов, (v) наименьший M- вершинный многоугольник.

Конкретные растворы, основанные на сборе отпечатков пальцев, описаны Bahl и Padmanabhan [8] или Azizyan et al. [9], которые собирают другие характеристики во время измерения, такие как интенсивность звука, ускорение, интенсивность света или цвет света. Ву и др. В [10] предложен интересный подход, предполагающий сходство между так называемой виртуальной и физической моделью интерьера. Он автоматизирует начальную фазу обучения на основе кластеризации отпечатков пальцев. Затем виртуальные комнаты сопоставляются с физическими комнатами.

Точность локализации можно повысить, если учитывать движение локализованных объектов. Такие методы используют историю предыдущих измерений и оценивают положение на основе известной предыдущей траектории объекта. Другие решения используют метод счисления пути, основанный на сборе данных с датчиков движения и ориентации мобильного устройства (таких как акселерометр, гироскоп и магнитометр). Таким образом можно определить направление движения и пройденное расстояние и объединить их с другими измерениями и/или оценками. Фильтры частиц часто включаются в процесс сбора таких оценок. Частные примеры этих методов опубликованы в [11, 12].

Другой подход представлен проектом Ubicarse [13], где эмуляция большой антенной решетки используется для целей локализации на планшетном устройстве с двумя антеннами MIMO. Обратите внимание, что на платформе Android нет общедоступного API, который мог бы считывать RSSI из нескольких цепочек MIMO на высокой скорости.

2.3. Локализация на основе Bluetooth

Локализация внутри помещений на основе Bluetooth не является новой идеей [14, 15]. Из-за ограничений оригинальной спецификации Bluetooth (теперь называемой Bluetooth Classic ), этот подход не получил широкого распространения. Время, необходимое для получения достаточного количества устройств Bluetooth поблизости, было недостаточным из-за длительного процесса обнаружения. Точно так же энергетические и экономические потребности инфраструктуры Bluetooth были выше по сравнению с инфраструктурой на основе WiFi, которая также служила другим целям.

Ситуация изменилась с появлением Bluetooth 4.0 (включая BLE/Bluetooth Smart) в 2010 году. Благодаря низкому энергопотреблению и возможностям настройки (относительно интервала объявления и выходной мощности передатчика) использование этой технологии гораздо более перспективно. , не только по сравнению с предыдущими версиями Bluetooth, но и по сравнению с сегодняшним распространенным WiFi-позиционированием. В [16] авторы сосредотачиваются на оценке близости на основе силы сигнала. Кроме того, [17] напрямую сравнивает локализацию на основе BLE с локализацией Wi-Fi путем развертывания маяков BLE в тех же местах, где изначально были размещены точки доступа Wi-Fi. Результаты показывают, что BLE более точен в идентичных местах, чем Wi-Fi.

В этой статье мы сосредоточимся на соответствующей комбинации обеих технологий, а не на их прямом сравнении. Мы развертываем дополнительные маяки BLE, чтобы повысить точность локализации при одновременном использовании обеих технологий.

3. Технология iBeacon

iBeacon — это торговая марка Apple для технологии, основанной на микролокализации и взаимодействии мобильного устройства с физическим миром. Эту технологию можно считать следующим этапом развития технологии QR-кода или, как вариант, технологии NFC. iBeacon использует стандарт Bluetooth Low Energy, который является частью новой версии Bluetooth 4.0. Иногда используются термины Bluetooth Smart, Bluetooth LE, BTLE и просто BLE. Это технология, разработанная Nokia (первоначально технология называлась Wibree, в 2010 г. был стандартизирован BLE), и в отличие от предыдущих версий Bluetooth для BLE характерно резко меньшее потребление [18, 19].]. Кроме того, способ, которым (периферийное) устройство объявляет о своем существовании другим устройствам, отличается от того, как это было в оригинальной версии Bluetooth Classic. BLE позволяет периферийному устройству передавать рекламный пакет без пейджинга ведущим (центральным) устройством. Благодаря этой модели связи можно создавать энергоэффективные передатчики — маяки BLE или iBeacons, по словам Apple.

iBeacon — это небольшое устройство, которое передает определенную информацию в определенном радиусе и через равные промежутки времени. Как только мобильное устройство (смартфон) попадает в этот радиус, оно может получить такую ​​информацию и на ее основе совершить действие. Учитывая низкое потребление BLE, такое устройство может питаться от батарейки-таблетки до двух лет. Конечно, срок службы батареи зависит от выходной мощности передатчика (мощности передачи) и настроек интервала рекламы.

Технология iBeacon будет принята маркетологами магазинов. Посетитель со смартфоном с поддержкой BLE может быть уведомлен о специальных предложениях, скидках, информации и т. д. в зависимости от его/ее положения или близости к маяку. Он находит аналогичное применение в музеях и выставочных залах.

3.1. Аппаратное решение

BLE-маяки — это устройства Estimote, Kontakt, Gimbal и других производителей [20]. Маяк состоит из набора микросхем Bluetooth (включая его прошивку), аккумулятора, обеспечивающего питание, и антенны. Texas Instruments, Nordic Semiconductor, Bluegiga и Qualcomm являются основными производителями чипов BLE.

В нашем проекте мы использовали маяки производства Estimote. Маяки Estimote можно прикрепить к любому месту или объекту. Они транслируют радиосигналы BLE, которые могут приниматься и интерпретироваться смартфоном, открывая микролокацию и контекстную осведомленность. Чтобы иметь возможность прослушивать эти маяки, необходимо иметь устройство с поддержкой Bluetooth 4.0 или выше. Маяк Estimote содержит чип nRF51822, мощную, очень гибкую многопротокольную систему-на-чипе (SoC). nRF51822 построен на базе 32-разрядного процессора ARM® Cortex 9.ЦП 0639™ M0 с флэш-памятью 256 КБ/128 КБ + ОЗУ 32 КБ/16 КБ [21]. Весь SoC оптимизирован для обеспечения энергоэффективности. Таким образом обеспечивается стабильная мощность передатчика маяка при возможном падении напряжения батареи. Когда напряжение, наконец, падает с 3 В до 1,7 В, генерируется аварийный сброс, и устройство прекращает вещание [21]. В своем базовом режиме маяк просто передает пакеты Bluetooth с идентификационными данными — так называемые рекламные объявления — через равные промежутки времени. Никаким другим изощренным способом он не взаимодействует с окружающими устройствами. Рекламные объявления содержат следующие данные: (i) MAC-адрес. (ii) Универсальный уникальный идентификатор (UUID) — общий для одного развертывания на объекте. (iii) Старший номер — предназначен для разделения наборов маяков на более мелкие сегменты. (iv) Второстепенный номер — предназначен для разделения сегментов на более мелкие подсегменты.

В режиме конфигурации можно настроить параметры вещания маяка (которые включают указанные выше данные, передаваемые в пакете, и другие параметры, такие как мощность TX или рекламный интервал). В режиме конфигурации маяки используют расширенную двустороннюю связь с ведущим устройством (например, смартфоном), с помощью которого они настраиваются.

На физическом уровне BLE передает в промышленном, научном и медицинском (ISM) диапазоне 2,4 ГГц с 40 каналами шириной 2,0 МГц каждый. 37 каналов используются для обмена данными между сопряженными устройствами и 3 канала предназначены для трансляции рекламы. Таким образом, эти 3 канала в основном используются маяками и выбираются преднамеренно, чтобы они как можно меньше конфликтовали с каналами WiFi. Маяк повторно передает свой рекламный пакет на основе выбранного рекламного интервала, переключаясь между 3 назначенными каналами [18].

3.2. Поддержка Android для BLE

Платформа Android была выбрана для тестирования всего решения, поскольку это наиболее широко используемая операционная система для смартфонов.

Android предлагает поддержку BLE начиная с версии 4.3 (уровень API 18). Начиная с версии 5.0 (уровень API 21) API, связанный с BLE, был переработан и выделен в отдельный пакет android.bluetooth.le. Приложениям должны быть предоставлены системные разрешения BLUETOOTH и BLUETOOTH_ADMIN для использования BLE API. Уровень API 18 поддерживает связь только с периферийными устройствами BLE, то есть сканирование устройств, перечисление служб устройства, а также отправку или получение данных на такие устройства или с них. Уровень API 21 также открывает возможность для смартфона или планшета (в зависимости от аппаратной поддержки) выступать в качестве периферийного устройства Bluetooth с низким энергопотреблением, то есть рекламировать себя как устройство BLE и предлагать услуги другим устройствам.

Самая важная функция для внутренней локализации BLE — сканирование доступных устройств BLE по соседству. Для этой цели уровень API 18 предлагает методы startLeScan() и stopLeScan() класса BluetoothManager. Процесс сканирования является асинхронным, и о каждом найденном устройстве сообщается экземпляру класса обратного вызова LeScanCallback. Сканируемое устройство представлено классом BluetoothDevice, который включает его MAC-адрес, запись сканирования массива байтов (содержащую UUID и т. д.) и RSSI. Уровень API 21 перемещает процесс сканирования с низким энергопотреблением в отдельный класс BluetoothLeScanner. Его экземпляр получается вызовом метода getBluetoothLeScanner() класса BluetoothAdapter. В отличие от уровня API 18, можно указать еще более подробные параметры сканирования. К сожалению, реализация вышеупомянутых классов и лежащих в их основе системных библиотек может различаться у разных поставщиков. Наиболее распространенная проблема заключается в том, что устройства BLE не сообщаются повторно в процессе сканирования, что является условием, необходимым для локализации. По этой причине необходимо реализовать механизм, который многократно запускает и останавливает сканирование в заданном временном интервале. Также можно использовать доступные библиотеки, например Android Beacon Library (https://github.com/AltBeacon/android-beacon-library/), которая предоставляет класс CycledLeScanner, инкапсулирующий этот механизм.

4. Использование BLE для локализации внутри зданий

Сети Wi-Fi обычно используются для локализации внутри зданий. Здание обычно представляет собой сложную систему с точки зрения распространения сигнала WiFi из-за используемых материалов. Поэтому в зданиях могут появляться участки без сигнала WiFi, несмотря на высокую концентрацию работоспособных точек доступа WiFi. В таких местах невозможно собрать отпечатки пальцев, потому что они не будут содержать сигналов, измеренных от окружающих сетей Wi-Fi. Эти области могут быть дополнительно охвачены другими передатчиками. Для этого можно использовать маяки BLE. Они передают сигнал Bluetooth вместо сигнала WiFi. При питании от батарей их можно размещать в менее доступных местах, где нет розеток или других источников питания, таких как кабели Ethernet, позволяющие использовать питание через Ethernet. При размещении маяков необходимо учитывать диаграмму направленности данного устройства, а также возможные элементы затухания в окружающей среде. В [22] подробно рассматривается эта тема.

Благодаря низкой цене маячков, их небольшому размеру и независимости от внешнего источника питания (дополнительные кабели не требуются), они кажутся подходящим дополнением к существующей сети Wi-Fi в здании. Области, покрытые слабым сигналом WiFi или с небольшим количеством передатчиков WiFi, содержащихся в одном отпечатке пальца, могут, таким образом, быть обогащены новыми передатчиками BLE. Затем отпечаток пальца может также содержать измеренные RSSI этих устройств BLE в дополнение к RSSI сигналов WiFi.

5. Методы и архитектура

Наша цель — оценить улучшение локализации с помощью маяков BLE. В этой статье мы собираемся сравнить стационарную локализацию на основе WiFi со стационарной локализацией с использованием комбинации BLE и WiFi. Мы предложили и провели эксперимент, в котором для локализации стационарного устройства использовались исходные точки доступа WiFi и дополнительно развернутые маяки BLE. В качестве подходящего метода локализации мы использовали метод, основанный на сборе отпечатков пальцев, состоящих из измеренных сигналов точек доступа WiFi и передатчиков BLE.

5.1. Сбор обучающих данных

Смартфоны использовались для сбора обучающих данных, а также записывалось состояние их датчиков (акселерометр, компас и гироскоп) для дальнейшей обработки. Добровольцы использовали свои смартфоны с оцифрованной картой здания для получения набора обучающих данных. Смартфон сканирует сигналы всех доступных сетей и маяков вокруг, а пользователь создает отпечаток заданного места с помощью нашего приложения. Приложение записывает силу отдельных сигналов в заданном месте в течение 10 секунд (что должно быть достаточным временем [23]). Созданный таким образом отпечаток пальца записывается в базу данных отпечатков пальцев. Остальная часть системы описана в разделе 5.3.

5.2. Метод определения местоположения

Локализация внутри здания осуществляется путем сбора большего количества отпечатков пальцев, но они не обязательно записываются в базу данных. Пользователь, желающий быть локализованным, измеряет отпечаток места, где он использует приложение, на своем смартфоне. Затем этот отпечаток сравнивается со всеми отпечатками в базе данных и выполняется поиск одного или нескольких отпечатков с наибольшим сходством . Отпечатки пальцев в базе данных помечены соответствующими позициями внутри здания. Точность локализации зависит от таких факторов, как качество сохраненных в базе данных отпечатков пальцев (особенно радиопомехи и точность определения места получения меченого отпечатка) и алгоритмы, используемые для расчета сходства меченого отпечатка. отпечаток в базе данных с измеренным нетегированным отпечатком.

Для сравнения измеренного отпечатка пальца с базой данных использовался метод -Ближайшие соседи (-NN) в пространстве сигналов. Этот метод пытается найти ближайшие отпечатки пальцев из базы данных с помощью, например, евклидова расстояния. Таким образом мы получаем местоположения и по их комбинациям оцениваем положение локализуемого устройства. Евклидово расстояние измеренного вектора отпечатка пальца от отпечатка пальца в базе данных может быть выражено следующей формулой: где — количество уникальных передатчиков в измерении.

После сортировки помеченных отпечатков пальцев по расстоянию от измеренного отпечатка выбираются первые отпечатки пальцев. По их известным положениям вычисляется взвешенная оценка положения измеренного отпечатка пальца по следующей формуле:

Метод взвешенных ближайших соседей (W k NN) в пространстве сигналов был выбран в первую очередь из-за его простоты реализации и факт, что его результаты нетрудно интерпретировать. Если возникают неожиданные результаты, их легко проанализировать.

Само измерение занимает несколько секунд. Во время измерения измерительное устройство может принимать сигнал одних и тех же точек доступа WiFi или маяка BLE несколько раз с разной силой сигнала. Этот набор сигналов от одного передатчика (идентифицированного идентификатором Tx, например, уникальным MAC-адресом) в рамках одного измерения будет помечен ; см. следующее определение:

Для дальнейшей обработки из этого множества различных значений выбирается только одно значение — значение медианы, которое далее обозначается как или значения в соответствии с его значением в формуле (1).

5.3. Архитектура системы

Система сбора данных, полученных при измерениях на мобильных устройствах, основана на базе данных Couchbase. Это база данных NoSQL, которая не имеет фиксированной схемы и позволяет сохранять записи, состоящие из объектов, в формате JSON с уникальными ключами. Затем он поддерживает поиск в первую очередь по ключам и во вторую очередь с помощью так называемых представлений (они соответствуют индексам в реляционных базах данных), которые могут быть основаны на любых данных из записей.

Одним из преимуществ бессхемных баз данных является высокая гибкость, когда добавление большего количества атрибутов во вновь полученные записи не требует каких-либо модификаций схемы или серьезной реструктуризации базы данных. Эта гибкость особенно полезна в исследовательских проектах, когда нельзя ожидать подробного анализа всех требований в самом начале проекта.

Поддержка репликации между несколькими серверами — еще одно преимущество Couchbase. Помимо серверной среды, эта база данных может работать на мобильных устройствах с использованием версии Couchbase Lite. Couchbase Sync Gateway позволяет реплицировать базу данных между сервером и мобильными устройствами, включая выборочную репликацию только выбранных записей. Эта функция использовалась для репликации измеренных данных с мобильных устройств на сервер, где они подвергались дальнейшей обработке и оценке, описанной ниже.

Прямой доступ к Couchbase или Couchbase Sync Gateway из Интернета не рекомендуется по соображениям безопасности [24]. Вот почему обратный прокси-сервер Apache помещается перед шлюзом синхронизации. Обратный прокси-сервер Apache обеспечивает связь между клиентами (мобильными устройствами) и серверными компонентами. Вся система на сервере описана на рисунке 1. Небольшое приложение JavaScript, развернутое на сервере NodeJS, обеспечивает внешнюю аутентификацию пользователей для Couchbase Sync Gateway с использованием учетных записей Google. Это облегчает аутентификацию на основе учетной записи Google пользователя при использовании его / ее смартфона или планшета с операционной системой Android. Маркер сеанса является результатом процесса аутентификации.

6. Испытательная площадка: Здание кампуса

В качестве испытательной площадки был выбран один этаж здания Факультета информатики и менеджмента Градецкого Краловского университета (FIM UHK). Основные проходные коридоры имеют прямоугольную форму. Классы и офисы расположены внутри и снаружи по отношению к коридорам. В центре здания расположен крытый атриум. Эксперименты проводились на площади 52 м × 43 м.

Несколько передатчиков WiFi из 9Сеть 0639 eduroam производства Cisco постоянно развернута на каждом этаже. Их расположение обозначено буквами на рис. 2.

В каждом отмеченном месте находится больше радиомодулей, обычно не менее двух из них — один в диапазоне 2,4 ГГц, а другой — в диапазоне 5 ГГц. Их мощность передачи автоматически регулируется центральным блоком управления радиоресурсами, чтобы помочь уменьшить помехи в совмещенном канале и проблемы с покрытием сигнала.

Затем 17 новых Bluetooth-маячков с низким энергопотреблением производства Estimote были равномерно размещены в коридорах и классах на полу. Изначально маяки размещались за подвесным потолком (см. рис. 3) аналогично точкам доступа Wi-Fi, но их производительность была недостаточной. Позже мы перенесли их из-за потолка и прикрепили к нижней стороне потолочной плиты из минерального волокна. Это улучшило производительность и обеспечило распространение в пределах прямой видимости. Параметры вещания маяка были установлены на рекламный интервал 100 мс и мощность TX 0 дБм. Расположение маяков отмечено цифрами от ① до 9.0639 ⑰ на рис. 2. Отдельные маяки в коридоре расположены на расстоянии около 10 м друг от друга.

7. Оценка

Набор данных калиброванных точек был получен добровольцами в течение нескольких недель. В общей сложности было выполнено 680 измерений, состоящих из 115 511 отдельных выборок RSSI (пара мощность сигнала + идентификатор передатчика). Точное положение на полу было известно для каждого измерения. Для измерения использовались два устройства: Sony Xperia Z3 Compact и Motorola Nexus 6. Каждое измерение занимало 10 секунд.

Диаграмма на рисунке 4 показывает количество различных (уникальных) передатчиков, полученных в рамках одного отпечатка пальца для обеих технологий — WiFi и BLE. Чтобы быть полным, мы также показываем сумму обеих технологий, потому что в следующей оценке мы будем рассматривать комбинацию сигналов от обоих типов передатчиков. Медиана количества уникальных передатчиков составляет 5 для WiFi и 4 для BLE.

Для оценки локализации с использованием Wi-Fi, BLE и комбинации обеих технологий применялась методика перекрестной проверки с исключением одного. Из набора 680 калиброванных точек на каждой итерации выбиралась одна и ее положение оценивалось по другим калиброванным точкам. Затем эта процедура повторялась для всех точек. Затем для каждой оценки положения рассчитывалась точность (оценочное положение по сравнению с реальным положением).

Для оценки положения использовался алгоритм взвешенных ближайших соседей в сигнальном пространстве. Мы тестировали. Ряд авторов рекомендуют выбирать 3 или 4 [23]. Наши результаты были похожи, но мы достигли наивысшей точности, используя . Это значение используется в наших экспериментах.

На рис. 5 показаны результаты кросс-валидации — по оси точность оценки положения (погрешность в метрах) при использовании только сетей WiFi, только передатчиков BLE и, наконец, обе технологии вместе взятые. Средняя точность улучшилась с 1 м при использовании Wi-Fi до 0,77 м при комбинировании обеих технологий. Однако более интересным является устранение дисперсии точности и уменьшение выбросов. Максимальная ошибка локализации (исключая выбросы) в данной выборке была снижена с 4,27 м при использовании WiFi до 2,82 м при комбинированном методе.

Мы подробно проанализировали оценки с наибольшими ошибками, чтобы иметь возможность обсудить возможные причины. Большинство неправильно локализованных точек находилось в тупиках коридоров, где маяка в самом конце коридора не было. Алгоритм локализации, очевидно, лучше оценивает положение, когда он может аппроксимировать положение между двумя маяками. Более длинные коридоры также обеспечивают хорошее распространение сигнала, вызывая менее значительные различия между сигналами, особенно в тупиковых зонах.

7.1. Вес сигналов BLE по сравнению с сигналами WiFi

Было проведено несколько тестов, подтверждающих подходящий способ объединения сигналов передатчиков WiFi и BLE в пространстве сигналов. Сигналы Wi-Fi и BLE были помещены в общее пространство сигналов. Силы сигналов BLE в отдельных тестах умножались на разные коэффициенты. Затем было рассчитано общее расстояние в пространстве сигналов, содержащем как сигналы Wi-Fi, так и сигналы BLE, по формуле, где — измеренный вектор отпечатка сигналов WiFi, а — калиброванный вектор отпечатка сигналов WiFi из базы данных. Аналогично, измеренный вектор отпечатка сигналов BLE и калиброванный вектор отпечатка сигналов BLE из базы данных. количество уникальных передатчиков WiFi в измерении и количество уникальных маяков BLE в измерении.

Эти тесты показали, что наилучшие результаты в данном наборе измерений были достигнуты при соотношении 1 : 1 (таким образом, коэффициент ). Нет причин придавать большее значение той или иной технологии.

7.2. Scanning Duration

Длительность сканирования (измерения) сигнала в заданном месте – еще один важный параметр. Во время нашего эксперимента каждое измерение всегда занимало 10 секунд. Нашей целью было выяснить, сколько секунд должно длиться измерение, чтобы получить хорошие результаты.

Поскольку все полученные данные об отдельных измеренных сигналах были снабжены временными метками, можно рассматривать даже более короткую продолжительность сканирования. Например, результаты измерения, занимающего 2 секунды, могут быть получены путем игнорирования сигналов, измеренных по прошествии 2 секунд (таким образом игнорируя оставшиеся 8 секунд из общего интервала сканирования). В связи с тем, что мы вычисляем медианное значение (или значения в формуле (4)) из нескольких мощностей сигналов, полученных от одного и того же передатчика в рамках одного измерения, сокращение рассматриваемой продолжительности сканирования не обязательно должно означать уменьшение количества или из-за полной «пропажи» сигналов некоторых передатчиков. После более длительного времени измерения наборы, из которых рассчитываются медианные значения для каждого передатчика, становятся меньше из-за сокращения продолжительности.

Мы снова оценили локализацию с разной продолжительностью сканирования от 1 до 10 секунд. На рис. 6 показано влияние продолжительности сканирования на точность оценки положения. Для ясности отображаются только средние и максимальные (исключая выбросы) значения. На точность, вероятно, влияют два фактора: во-первых, скорость доставки измеренных мощностей сигналов передатчиков в приложение Android и, во-вторых, значимость конкретной технологии в процессе локализации. Мы заметили более быструю доставку мощности сигнала передатчиков BLE по сравнению с точками доступа WiFi. Таким образом, BLE обещает более быструю начальную локализацию, чем WiFi. Этот эффект становится еще сильнее в сочетании с WiFi. Например, на 2-й секунде сканирования нам не удалось локализовать мобильное устройство в 168 позициях с использованием WiFi, в 36 позициях с использованием BLE и в 20 позициях с использованием комбинации BLE и WiFi. Это связано с тем, что операционная система Android может задерживать доставку результатов сканирования WiFi до тех пор, пока не будет выполнен первый цикл сканирования. Наша стационарная локализация может существенно помочь на начальном этапе других методов, основанных на оценке расстояния и счислении пути пешеходов [12].

Мы также исследовали ситуацию, когда мы оцениваем местоположение, используя определенную длительность сканирования, в то время как сканирование было запущено на 4 секунды раньше. Мы выбрали 4 секунды, потому что мы наблюдали период «прогрева» продолжительностью примерно 4 секунды, прежде чем результаты сканирования будут непрерывно доставляться в приложение Android после первоначального запуска сканирования. Результаты улучшились, что позволило применить алгоритм локализации к локализации движущихся объектов при непрерывном сканировании, которое было запущено не менее чем за 4 секунды; см. рис. 7.

7.3. Плотность маяков BLE

Плотность маяков BLE также влияет на качество локализации. В связи с тем, что маяки были прочно прикреплены, эксперимент по проверке влияния плотности маяков был выполнен с использованием существующих данных. Некоторые маяки не учитывались при обработке алгоритмом локализации (т. е. игнорировались) для имитации более низкой плотности. Этот эксперимент проводился дважды. Впервые были рассмотрены только 6 маяков в коридорах, отмеченных цифрами ①, ③, ⑤, ⑦, ⑨ и ⑪ на рисунке 2 — этот эксперимент был отмечен как вариант А. Во второй раз были рассмотрены только 12 маяков, отмеченных от ① до ⑫ — этот эксперимент был отмечен как вариант B.

Коробчатая диаграмма на рис. 8 показывает окончательную точность предполагаемого положения в отдельных случаях A и B. Результаты конфигурации A показывают существенное ухудшение точности локализации в тестовом наборе при использовании только маяков BLE. Это понятно из-за сокращения количества уникальных BLE-маяков, сканируемых в рамках одного измерения, менее чем на 50% (в среднем с 4,4 до 1,9). При этом увеличивается число нелокализованных точек.

8. Обсуждение

На рис. 8 также показаны результаты комбинированной локализации с использованием маяков WiFi и BLE. В этом методе в конфигурациях А и В медианная точность ухудшилась с 0,77 м до 0,99 м (конфигурация А) и до 0,87 м (конфигурация В) соответственно. Напомним, что в нашем эксперименте средняя точность определения местоположения по Wi-Fi составляет 1 м. Эти результаты также сведены в Таблицу 1. Повышение точности связано с точностью локализации на основе Wi-Fi, указанной в таблице.

Благодаря добавлению 17 маяков BLE точность локализации в заданном наборе данных повысилась на 23%. Помимо среднего значения ошибки локализации, максимальная ошибка (без учета выбросов) также улучшилась с 4,27 м до 2,82 м. Средняя ошибка улучшилась с 1,81 м до 1,08 м. Мы предполагаем, что количество BLE-маяков, отсканированных за одно измерение (которое в среднем составляло 4,4), оказывает основное влияние на итоговое улучшение точности локализации. Мы также предполагаем, что за счет увеличения количества маяков можно будет добиться более существенного улучшения, учитывая наблюдаемое влияние дальнейшего сокращения маяков BLE. Увеличение мощности передачи маяков BLE также должно увеличить количество маяков, обнаруженных во время измерения, благодаря расширенному покрытию и перекрытию областей, охватываемых отдельными маяками. Но этот вариант менее эффективен по двум причинам. Во-первых, более высокая мощность передачи приведет к значительно более быстрой разрядке батарей маяков. Во-вторых, более плотная сеть менее эффективных маяков увеличит существенные различия между отдельными местами по сравнению с более разреженной сетью более эффективных маяков.

Также было проведено несколько экспериментов с различными способами размещения маяков. Несмотря на то, что размещение маяков за фальшпотолком является технически наиболее простым решением, недостатком его является то, что маяки полностью закрываются потолочной плиткой. Мы также поместили несколько маяков BLE внутрь учительских столов в компьютерных классах (отмечены цифрами от ⑬ до ⑰ на рис. 2). Эти столы расположены в передней части лаборатории, они деревянные с металлическими боками. По сравнению с маячками с такими же настройками в подвесных потолках, эти маячки в столах покрывали большую площадь, а также были полностью скрыты внутри стола. Но наши первоначальные ожидания были противоположными, потому что потолки были сделаны из плит из минерального волокна, которые обещают меньшее звукопоглощение, чем металлические стенки столов. Ожидалось, что эти металлические компоненты столов будут существенным препятствием для распространения сигнала BLE. Основываясь на этом наблюдении, мы перенесли маяки из-за потолка и прикрепили их к нижней стороне потолочной плиты из минерального волокна, что улучшило их работу. В дальнейшем мы планируем провести еще эксперименты с размещением отдельных маяков и проверить результаты последующей локализации.

Обратите внимание, что, помимо повышения точности, маяки BLE имеют еще одно преимущество — энергосберегающую геозону. Благодаря BLE можно разрабатывать приложения, которые реагируют на приближение мобильного телефона к маяку и могут принести новый пользовательский опыт. В отличие от операционной системы Android, операционная система iOS от Apple более продвинута в этой области; он имеет прямую поддержку обнаружения маяковых областей , когда устройство находится в режиме ожидания.

9. Заключение

В этой статье мы представили способ повышения точности стационарной радиолокации внутри помещений, изначально основанной на сигналах WiFi. Мы разработали и внедрили распределенную систему получения радиоотпечатков пальцев. Система состоит из серверов и мобильных устройств с операционной системой Android, которые поддерживают Bluetooth Low Energy. Система предназначена для того, чтобы добровольцы могли создавать радиокарты и постоянно обновлять их. Оценка решения была основана на алгоритме взвешенных ближайших соседей в сигнальном пространстве. Новые передатчики Bluetooth с низким энергопотреблением от Estimote были установлены на этаже здания, где расположены точки доступа Wi-Fi, используемые 9Сеть 0639 eduroam была установлена ​​ранее. На основе данных, полученных в этом реальном сценарии, были оценены результаты локализации с использованием WiFi, Bluetooth Low Energy и их комбинации. Мы протестировали несколько конфигураций расположения передатчиков или их плотности. Мы также экспериментировали с тем, как объединить сигналы обеих технологий в одном пространстве сигналов. Далее мы проверили влияние продолжительности сканирования на точность локализации. Полученные данные показали, что можно улучшить медианную точность на 23% и уменьшить дисперсию.

В дальнейшем мы займемся тестированием влияния параметров вещания маяков, таких как рекламный интервал и мощность передачи. Он также подойдет для тестирования еще более высокой плотности маяков. Мы также сосредоточимся на тестировании влияния других характеристик, связанных с конкретными измерениями, таких как ориентация мобильного устройства, и различия их влияния в обеих технологиях. Дальнейшее внимание также будет уделено включению аспектов движения устройства (с использованием фильтров частиц, согласно [11, 12]) и их потенциальному использованию в подходе снятия отпечатков пальцев.

Конкурирующие интересы

Авторы заявляют, что у них нет конкурирующих интересов.

Благодарности

Авторы статьи хотели бы поблагодарить Доминика Матулека и Матея Даницека, студентов факультета прикладной информатики Университета Градец Кралове, за реализацию прототипа мобильного приложения. Они также хотели бы поблагодарить Терезу Кризову и Джеймса Бьюкенена Уайта за корректуру. Эта работа была поддержана проектом SPEV, финансируемым Факультетом информатики и управления Университета Градец Кралове.

Ссылки

1. P. Brida, F. Gaborik, J. Duha, and J. Machaj, «Внутренняя система позиционирования, разработанная для пользовательских адаптивных систем», в New Challenges for Intelligent Information and Database Systems , N.T. Nguyen, B. Trawiński и JJ Jung, Eds., vol. 351 of Studies in Computational Intelligence , стр. 237–245, Springer, Berlin, Germany, 2011.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

2. Х. Лю, Х. Дараби, П. Банерджи и Дж. Лю, «Обзор методов и систем беспроводного позиционирования внутри помещений», IEEE Transactions on Systems, Man and Cybernetics Part C , vol. 37, нет. 6, стр. 1067–1080, 2007.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

3. Q. Dong and W. Dargie, «Оценка надежности RSSI для внутренней локализации», в Proceedings of the International Conference on Wireless Communications in Unusual and Confined Areas (ICWCUCA ’12) , стр. 1–6, Клермон-Ферран, Франция, август 2012 г.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

4. Н. Патвари, Дж. Н. Эш, С. Киперунтас, А. О. Герой III, Р. Л. Мозес и Н. С. Корреал, «Расположение узлов: совместная локализация в беспроводных сенсорных сетях», Журнал обработки сигналов IEEE , том. 22, нет. 4, стр. 54–69, 2005 г.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

5. X. Li, K. Pahlavan, M. Latva-aho и M. Ylianttila, «Сравнение методов геолокации внутри помещений в системах беспроводной локальной сети DSSS и OFDM», в Материалы 52-й конференции по автомобильным технологиям (IEEE-VTS Fall VTC ’00) , vol. 6, стр. 3015–3020, Бостон, Массачусетс, США, сентябрь 2000 г.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

6. Р. Пэн и М. Л. Сичитиу, «Локализация угла прихода для беспроводных сенсорных сетей», в Proceedings of 3rd Annual IEEE Communications Society on Sensor and Ad Hoc Communications and Networks (Secon ’06) , vol. . 1, стр. 374–382, Рестон, Вирджиния, США, сентябрь 2006 г.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

7. A. Zhang, Y. Yuan, Q. Wu, S. Zhu и J. Deng, «Беспроводная локализация на основе вектора признаков отпечатков пальцев RSSI», International Journal of Distributed Sensor Networks , vol. 2015 г., идентификатор статьи 528747, 7 страниц, 2015 г.

   Посмотреть по адресу:

   Сайт издателя | Google Scholar

8. П. Бахл и В. Н. Падманабхан, «RADAR: встроенная радиочастотная система определения местоположения и отслеживания пользователей», в Proceedings of the INFOCOM , pp. 775–784, 2000.

   Посмотреть по адресу:

   Google Scholar

9. М. Азизян, И. Констандаш и Р. Р. ” in Proceedings of the 15th Annual International Conference on Mobile Computing and Networking (MobiCom ’09) , pp. 261–272, ACM, New York, NY, USA, 2009.

   Посмотреть по адресу:

   Google Scholar

10. C. Wu, Z. Yang, Y. Liu и W. Xi, «WILL: беспроводная локализация в помещении без обследования площадки», IEEE Transactions on Parallel and Distributed Systems , vol. 24, нет. 4, стр. 839–848, 2013 г.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

11. Ф. Зафари и И. Папанагиоту, «Улучшение микролокации на основе маяков с помощью фильтрации частиц», в Proceedings of the IEEE Global Communications Conference (GLOBECOM ’15) , стр. 1–7, IEEE, Сан-Диего, Калифорния, США, декабрь 2015 г.

    Посмотреть по адресу:

    Сайт издателя | Академия Google

12. Z. Chen, Q. Zhu, H. Jiang и YC Soh, «Локализация внутри помещений с использованием датчиков смартфонов и маячков», в Proceedings of the IEEE 10th Conference on Industrial Electronics and Applications (ICIEA ’15) , стр. 1723–1728, IEEE, Окленд, Новая Зеландия, июнь 2015 г.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

13. С. Кумар, С. Гил, Д. Катаби и Д. Рус, «Точная локализация внутри помещений с нулевыми начальными затратами», в Материалах 20-й ежегодной международной конференции ACM по мобильным вычислениям и сетям. (МобиКом ‘2014) , стр. 483–494, ACM, Мауи, Гавайи, США, сентябрь 2014 г.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

14. Р. Бруно и Ф. Дельмастро, «Проектирование и анализ системы внутренней локализации на основе Bluetooth», в Personal Wireless Communications , vol. 2775 из Lecture Notes in Computer Science , стр. 711–725, Springer, Berlin, Germany, 2003. , Дельгадо Клоос, «Использование Bluetooth для реализации всеобъемлющей системы позиционирования внутри помещений с минимальными требованиями на уровне приложения», Мобильные информационные системы , том. 8, нет. 1, стр. 73–82, 2012 г.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

15. A. Kwiecień, M. Maćkowski, M. Kojder и M. Manczyk, «Надежность интеллектуальной технологии bluetooth для внутренней системы локализации», в Computer Networks , P. Gaj, A. Kwiecień и П. Стера, ред., том. 522 из Communications in Computer and Information Science , стр. 444–454, Springer, Berlin, Germany, 2015.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

16. X. Чжао, З. Сяо, А. Маркхэм, Н. Тригони и Ю. Рен, «Соответствует ли BTLE Wi-Fi? Сравнение производительности внутри помещений», в Proceedings of 20th European Wireless Conference , стр. 1–6, IEEE, Барселона, Испания, май 2014 г. Bluetooth с низким энергопотреблением, маяки и розничная торговля , 2013 г., http://global. verifone.com/media/3603729/Bluetooth-low-energy-beacons-retail-wp.pdf.

17. Bluetooth SIG. Основы технологии Bluetooth, 2015 г., https://www.bluetooth.com/what-is-bluetooth-technology/bluetooth-technology-basics/low-energy.

18. Aislelabs, «Автостопом по оборудованию iBeacon: подробный отчет», 2015 г., http://www.aislelabs.com/reports/beacon-guide/.

    Посмотреть по адресу:

    Google Scholar

19. Nordic Semiconductor, спецификация продукта nRF51822 v3.1, 2014 г., https://www.nordicsemi.com/eng/Products/Bluetooth-Smart-Bluetooth-low-energy/nRF51822 .

20. Дж. Будина, О. Клапка, Т. Козел и М. Змитко, «Метод оптимального распределения iBeacon для внутренней локализации», в Моделирование и использование контекста , Х. Кристиансен, И. Стоянович и Г.А. Пападопулос, ред., том. 9405 из Lecture Notes in Computer Science , стр. 105–117, Springer, Берлин, Германия, 2015 г.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

21. V. Honkavirta, T. Perälä, S. Ali-Löytty и R. Piché, «Сравнительный обзор методов определения местоположения WLAN», в Материалы 6-го семинара по позиционированию, навигации и связи (WPNC ’09) , стр. 243–251, IEEE, Ганновер, Германия, март 2009 г.

    Посмотреть по адресу:

    Сайт издателя | Google Scholar

22. Couchbase, «Развертывание Sync Gateway за обратным прокси-сервером», 2015 г., http://developer.couchbase.com/documentation/mobile/1.1.0/develop/guides/sync-gateway/nginx/index. HTML.

    Посмотреть по адресу:

    Google Scholar

23. Д. Матулек, Внутренняя локализация. (Научный руководитель: Павел Криз) [Диссертация бакалавра] , Университет Градец Кралове, 2015.

Copyright

Copyright © 2016 Pavel Kriz et al. Эта статья находится в открытом доступе и распространяется в соответствии с лицензией Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.

100BC0002-A, Высокопрофильный желтый светодиодный проблесковый маячок Opti-Luxx

Опти-Люкс

(пока отзывов нет) Написать обзор

Opti-Luxx

100BC0002-A Высокопрофильный проблесковый маячок Opti-Luxx с желтым светодиодом

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

100BC0002-А

Доставка:

Рассчитывается на кассе

Рекомендуемая производителем розничная цена: $79,60

Сейчас: $62,95

— Вы экономите $16,65

• Описание
• Информация о гарантии

Описание

• 100BC0002-A
• 2 маяка серии
• Plug and play совместим с существующими моделями крепления маяков с 3 отверстиями
• Центральный ответвительный провод для простоты установки
• Лучшая в своем классе оптика обеспечивает светоотдачу, соответствующую требованиям SAE J845 Class 1
• 360-градусная подсветка обеспечивает превосходную видимость под любым углом
• Приклеенная нижняя прокладка обеспечивает водонепроницаемое прилегание к автомобилю без использования герметиков
• Шаблоны вспышки: двойная, тройная, четырехкратная, вращающаяся
• Диапазон входного напряжения: 10–30 В
• Потребляемый ток: 1,02/1,4 А (мин/макс)
• Количество светодиодов: 36
• Рабочая температура: от -40°С до +65°С
• Размеры: высота 4,88 дюйма (124 мм) x диаметр 6,7 дюйма (170,99 мм)
• Монтаж: поверхностный монтаж, 3 отверстия на 5,99″ (152,1 мм) постоянной (винтовой) приклеенной прокладке из ЭВА
• Сертификаты: SAE J845/J2139 Класс 1 FMVSS/CMVSS 108 Код IP IP67
• Гарантия: 5 лет

Светодиодные стробоскопы
Звуковые вспышки и аксессуары

Светодиодный маяк Charlotte класса 1 излучает превосходный предупреждающий сигнал, который способствует безопасности в любых условиях работы. Идеальное решение для всех коммерческих автомобилей, которые ищут проблесковый маячок в традиционном стиле с новейшей светодиодной технологией. Эта высокопрофильная модель этой серии доступна в янтарном и белом цветах и ​​поставляется со стандартной приклеенной прокладкой основания, которая обеспечивает водонепроницаемость прилегания к вашему автомобилю. Проволока вентиляционного отверстия и традиционное винтовое крепление с 3 отверстиями делают установку быстрой и легкой. Каждый маяк Charlotte имеет 4 шаблона мигания на выбор.

Cross#: NBPSOELB43BCH0WC

Просмотреть всеЗакрыть

Информация о гарантии

3 года гарантии

Просмотреть всеЗакрыть

Видео Скрыть видео Показать видео

• Высокопрофильный маяк Шарлотты

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

В корзину

Быстрый просмотр

USBCVML153Y, желтый светодиодный габаритный фонарь Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $8,14

Сейчас: 7,78 долл. США

Было: 8,14 долл. США

ECVM153Y Габаритный фонарь Opti-Luxx серии 150 с черным монтажным кожухом и соединительным ремнем светодиоды: 4 Входное напряжение: 10-16 В постоянного тока Потребляемый ток: @12,8 В пост. тока 0,08 А Размеры: 2,5 дюйма…

В корзину

Быстрый просмотр

PEHSTBCN, стробоскоп Opti-Luxx для стробоскопов 3000/4000

Opti-Luxx

Рекомендуемая производителем розничная цена: $37,04

Сейчас: 35,40 долл. США

Было: $37,04

PEHSTBCN Сменная трубка вспышки Opti-Luxx для стробоскопов серии 3000/4000 1 год гарантии с момента покупки Opti-Luxx Inc. является лидером отрасли с многолетним опытом в области светодиодной…

Добавить в корзину

Быстрый просмотр

100BC0001-A Высокопрофильный прозрачный светодиодный проблесковый маячок Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $79,60

Сейчас: 62,95 долл. США

Было: $79,60

100BC0001-А 2 маяка в серии Подключи и работай, совместимый с существующими схемами крепления маяка с 3 отверстиями Центральный провод для простоты установки Лучшая в своем классе оптика обеспечивает светоотдачу…

В корзину

Быстрый просмотр

100BC0003-A, низкопрофильный прозрачный светодиодный проблесковый маячок Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $72,50

Сейчас: 57,70 долл. США

Было: $72,50

100BC0003-А 2 маяка в серии Подключи и работай, совместимый с существующими схемами крепления маяка с 3 отверстиями Центральный провод для простоты установки Лучшая в своем классе оптика обеспечивает светоотдачу. ..

В корзину

Быстрый просмотр

100BC-0004-A, Низкопрофильный желтый светодиодный проблесковый маячок Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $72,50

Сейчас: 57,70 долл. США

Было: $72,50

100BC-0004-А 2 маяка в серии Подключи и работай, совместимый с существующими схемами крепления маяка с 3 отверстиями Центральный провод для простоты установки Лучшая в своем классе оптика обеспечивает светоотдачу…

Клиенты также просмотрели

В корзину

Быстрый просмотр

100BC0001-A Высокопрофильный прозрачный светодиодный проблесковый маячок Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $79,60

Сейчас: 62,95 долл. США

100BC0001-А 2 маяка в серии Подключи и работай, совместимый с существующими схемами крепления маяка с 3 отверстиями Центральный провод для простоты установки Лучшая в своем классе оптика обеспечивает светоотдачу…

В корзину

Быстрый просмотр

100BC-0004-A, Низкопрофильный желтый светодиодный проблесковый маячок Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $72,50

Сейчас: $57,70

100BC-0004-А 2 маяка в серии Подключи и работай, совместимый с существующими схемами крепления маяка с 3 отверстиями Центральный провод для простоты установки Лучшая в своем классе оптика обеспечивает светоотдачу…

В корзину

Быстрый просмотр

100BC0003-A, низкопрофильный прозрачный светодиодный проблесковый маячок Opti-Luxx

Opti-Luxx

Рекомендуемая производителем розничная цена: $72,50

Сейчас: $57,70

100BC0003-А 2 маяка в серии Подключи и работай, совместимый с существующими схемами крепления маяка с 3 отверстиями Центральный провод для простоты установки Лучшая в своем классе оптика обеспечивает светоотдачу. ..

В корзину

Быстрый просмотр

845-4000-010, SMI 4-дюймовый прозрачный низкопрофильный светодиодный стробоскоп

Специальное производство

MSRP: $111,70

Сейчас: $106,74

845-4000-010 Низкопрофильный светодиодный стробоскоп 4 1/4 дюйма (В) x 6 3/4 дюйма (Г) (такая же схема отверстий, что и у SMI 515 Strobe) Прозрачная линза из поликарбоната (пластика) с уплотнительным кольцом Рейтинг высокой пиковой интенсивности при…

В корзину

Быстрый просмотр

256TSL-C, Светодиодный стробоскоп серии Star 256TSL 10–16 В

Звездообразная фара

MSRP: $86,76

Сейчас: $82,91

256TSL-C Светодиодный маяк C2 Короткий купол (4 3/4″В x 6 13/32″Г) Два светодиода Star Generation IV Универсальное фланцевое основание из поликарбоната Постоянное крепление на 3 отверстия Напряжение: 10-16 В постоянного тока Тяга усилителя: 0,43. ..

В корзину

Быстрый просмотр

256TS-TBC2-C, проблесковый маячок Star 256TS для автобуса C2

Звездообразная фара

MSRP: 111,19 $

Сейчас: $106,25

256TS-ТБС2-С Стробоскоп серии STAR 256TS со штепсельным разъемом Сделано в США 1 год гарантии на продукт / 5 лет гарантии на светодиод Star Headlight & Lantern Co. занимается производством светодиодов…

100BC0003-A, низкопрофильный прозрачный светодиодный проблесковый маячок Opti-Luxx

Опти-Люкс

(1 отзыв) Написать обзор

Opti-Luxx

100BC0003-A, низкопрофильный прозрачный светодиодный проблесковый маячок Opti-Luxx

Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

100BC0003-А

Доставка:

Рассчитывается на кассе

908:35

Рекомендуемая производителем розничная цена: $72,50

Сейчас: $57,70

— Вы экономите $14,80

• Описание
908:35 Информация о гарантии

Описание

• 100BC0003-A
• 2 маяка серии
• Plug and play совместим с существующими моделями крепления маяков с 3 отверстиями
• Центральный ответвительный провод для простоты установки
• Лучшая в своем классе оптика обеспечивает светоотдачу, соответствующую требованиям SAE J845 Class 1
• 360-градусная подсветка обеспечивает превосходную видимость под любым углом
• Приклеенная нижняя прокладка обеспечивает водонепроницаемое прилегание к автомобилю без использования герметиков
• Шаблоны вспышки: двойная, тройная, четырехкратная, вращающаяся
• Диапазон входного напряжения: 10–30 В
• Потребляемый ток: 1,35/1,85 А (мин/макс)
• Количество светодиодов: 12
• Рабочая температура: от -40°С до +65°С
• Размеры: высота — 3,19 дюйма (81 мм), диаметр — 6,7 дюйма (170,9 мм)
• Монтаж: поверхностный монтаж, 3 отверстия на 5. 9Диаметр круга 9 дюймов (152,1 мм). Постоянная (винтовая) Приклеенная прокладка из ЭВА
• Сертификаты: SAE J845/J2139 Класс 1 FMVSS/CMVSS 108 Код IP IP67
• Гарантия: 5 лет

Светодиодные стробоскопы
Звуковые вспышки и аксессуары

Яркий и прочный, простой в установке и готовый ко всему!

Светодиодный маяк Charlotte класса 1 излучает превосходный предупреждающий сигнал, который способствует безопасности во всех рабочих условиях. Идеальное решение для всех коммерческих автомобилей, которые ищут проблесковый маячок в традиционном стиле с новейшей светодиодной технологией. Эта высокопрофильная модель этой серии доступна в янтарном и белом цветах и ​​поставляется со стандартной приклеенной прокладкой основания, которая обеспечивает водонепроницаемость прилегания к вашему автомобилю. Проволока вентиляционного отверстия и традиционное винтовое крепление с 3 отверстиями делают установку быстрой и легкой. Каждый маяк Charlotte имеет 4 шаблона мигания на выбор.

Заменяемая часть#: USB3107LCC

Крест#: BB10071825-A

Посмотреть всеЗакрыть

Информация о гарантии

5 лет гарантии

0 Посмотреть всеЗакрыть

Policies — Impressions Flooring Collection

Impressions Flooring Collection Политика конфиденциальности

Impressions Flooring Collection стремится уважать конфиденциальность всех посетителей нашего веб-сайта. Мы считаем, что вам важно знать, как мы относимся к информации, которую получаем о вас в Интернете. Хотя мы отслеживаем общее количество посетителей каждого из наших сайтов в сводной форме, чтобы иметь возможность обновлять и улучшать наши сайты, в этом процессе не извлекается личная информация.

Файлы cookie и личная информация

Impressions Flooring Collection использует технологию, называемую файлами cookie, для персонализации сайта в соответствии с вашими конкретными потребностями. Файл cookie — это крошечный элемент данных, который веб-сайт может отправить вашему браузеру, а затем сохранить его на вашем жестком диске, чтобы мы могли узнать вас, когда вы вернетесь. Impressions Flooring Collection работает с ретаргетингом AdRoll, который использует технологии, включая веб-маяки и файлы cookie, для сбора данных об использовании нашего веб-сайта и повышения эффективности нашего маркетинга. Данные, записанные с использованием этой технологии, собираются и передаются нам.

Никакая личная информация о вас не собирается и не передается AdRoll с Impressions Flooring Collections. Вы можете отказаться от AdRoll и их партнеров, посетив http://www.adroll.com/about/privacy.

Единственная личная информация, которую Impressions Flooring Collection собирает и хранит, — это информация, которую вы решили предоставить нам через форму «Свяжитесь с нами». Эта информация используется Impressions Hardwood Collection для ведения бизнеса с вами и не передается другим организациям в коммерческих целях.

Электронная почта

Impressions Flooring Collection будет отвечать посетителям, которые отправляют нам электронные письма на определенные адреса, например, относительно рекламы, партнерства или возможностей трудоустройства. Impressions Flooring Collection будет использовать информацию, представленную в этих электронных письмах, только для ответа на цель, указанную отправителем.

Передача вашей информации

Impressions Flooring Collection не продает и не передает информацию, собранную на нашем сайте, третьим лицам. Вся информация, собранная здесь, будет использоваться только Impressions Flooring Collection для внутреннего маркетингового анализа, для улучшения наших продуктов, услуг и веб-сайтов или для ответа на конкретный запрос клиента.

Специальная политика в отношении информации от детей младше тринадцати лет

Этот веб-сайт не предназначен для детей младше 13 лет, и мы сознательно не запрашиваем личную информацию от детей младше 13 лет без согласия родителей. Когда мы получаем такую ​​информацию, мы удаляем ее, как только обнаруживаем, и не используем и не передаем ее третьим лицам.

Безопасность

Безопасность вашей информации важна для нас. Мы используем разумные меры безопасности для защиты от несанкционированного доступа или несанкционированного изменения, раскрытия или уничтожения личной информации, которую вы предоставляете через веб-сайт.

Уведомление об изменениях

Мы оставляем за собой право изменять эту политику в любое время. Если мы внесем какие-либо существенные изменения, затрагивающие вашу конфиденциальность, мы опубликуем заметное уведомление на этом веб-сайте. Если у вас есть какие-либо вопросы о нашей политике конфиденциальности, свяжитесь с нами через наш веб-сайт или напишите нам по адресу: Attn: Privacy Policy, 2801 Hermitage Road, Richmond, Virginia 23220.

Impressions Flooring Collection Политика интернет-продаж

Impressions Коллекция напольных покрытий продается исключительно через Horizon Forest Products, оптового дистрибьютора напольных покрытий из твердой древесины. Horizon Forest Products продает продукцию местным дилерам, которые, в свою очередь, продают ее населению. Коллекция Impressions Flooring Collection не продается напрямую никому, чьим основным источником продаж является Интернет. Несмотря на то, что существует множество законных продавцов, которые предлагают напольные покрытия Impressions Flooring Collection онлайн, мы рекомендуем вам не покупать продукты Impressions Flooring Collection через Интернет. Трудно быть уверенным, что вы получаете продукт и услугу, на которые рассчитывали при покупке в Интернете, и мы мало что можем сделать, чтобы помочь решить любые проблемы.

Пожалуйста, приобретите паркет Impressions Flooring Collection в виде полного комплекта напольных покрытий и укладки у местного дилера. Мы поддерживаем этих дилеров информацией и обучением, чтобы гарантировать вам качественный результат. Поскольку эти дилеры также являются независимыми предприятиями, мы рекомендуем вам убедиться, что ваш дилер несет полную ответственность и соответствует вашим ожиданиям.

Ваш выбор напольного покрытия из твердой древесины — это инвестиция, которая значительно повысит ценность вашего дома, но только в том случае, если он будет правильно выбран, уложен и за ним будет осуществляться правильный уход. Это требует специальных и подробных знаний и оборудования для обеспечения успешной укладки и будущей работы, включая тщательный анализ ваших потребностей и условий площадки перед окончательным выбором напольного покрытия, а также надлежащую подготовку площадки перед укладкой. Ваш местный продавец напольных покрытий является вашим лучшим источником этих услуг, а также обслуживания после продажи, если у вас возникнут какие-либо вопросы. Мы производим напольные покрытия, но ваш местный дилер или подрядчик должен превратить их в пол, который будет радовать и украшать ваш дом долгие годы.

Ultimate Floor Finish — профессиональная отделка для твердых пород дерева

← Напольные покрытия из твердой древесины

Финишное покрытие Minwax® Ultimate Floor Finish хорошо подходит для полов из любой твердой древесины и идеально подходит для светлой древесины, такой как клен, а также для светлой морилки. Его формула на водной основе снижает запах по сравнению с продуктами на основе растворителей, а также легко моется водой с мылом.

• Технология самосшивания обеспечивает прочное напольное покрытие, которое отлично подходит для любого пола из твердой древесины.
• Повторное покрытие всего за два часа — завершите проект отделки пола всего за один день
• Без шлифовки между слоями
• Не желтеет со временем — особенно хорошо подходит для светлого дерева и морилок

Блестки

Глянцевая, сатиновая, полуглянцевая, матовая

ГДЕ КУПИТЬ

Покрытие

400 FT²/Гал — 500 FT²/GAL

для использования в месте

Интерьер

Opatice

Чисто -кристаллический прозрачный 2 часа

РЕКОМЕНДЕННЫЕ КОТЫ

2

Размеры упаковки

1-Gallon

Очистка

Очистка воды

Обзоры

Вдохновляйте

. См. Возможно, а затем сделать это. Отметьте @minwaxusa в Instagram, чтобы ваш проект был представлен.

Просмотреть больше Вдохновение

• Предупреждение о подготовке

  Удаление старой краски шлифованием, соскабливанием или другими способами может привести к образованию пыли или паров, содержащих свинец. Воздействие свинцовой пыли или паров может вызвать повреждение головного мозга или другие неблагоприятные последствия для здоровья, особенно у детей и беременных женщин. Контроль воздействия свинца или других опасных веществ требует использования надлежащего защитного оборудования, такого как правильно подобранный респиратор (одобренный NIOSH), а также надлежащего локализации и очистки. Для получения дополнительной информации позвоните в Национальный информационный центр по свинцам по телефону 1-800-424-LEAD (в США) или обратитесь в местный орган здравоохранения.

• ЭТАПЫ ПРИМЕНЕНИЯ

  • Нанесите тонкий слой с помощью нового синтетического аппликатора. Сохраняйте мокрый край, чтобы избежать следов круга.
  • Дайте покрытию высохнуть не менее двух часов, но не более 24 часов. Если это время соблюдается, шлифовка между слоями не требуется! Но если вы дали покрытию высохнуть более 24 часов, слегка отшлифуйте его наждачной бумагой с зернистостью 220. Не царапайте до голой древесины.
  • Нанесите второй слой, следуя описанным выше шагам.
  • Если вы наносите Minwax® Ultimate Floor Finish на чистую древесину, нанесите третий слой, следуя инструкциям выше. Если это «экранирование и повторное покрытие» или если вы наносите Minwax® Ultimate Floor Finish поверх морилки, требуется только два слоя.
  • Этаж будет выдерживать небольшую пешеходную нагрузку через 24 часа. Избегайте интенсивного движения, не стелите коврики и не мойте полы в течение семи дней. При замене мебели не скользите.
  • Нанесите второй слой, следуя описанным выше шагам.
  • Если вы наносите Minwax® Ultimate Floor Finish на чистую древесину, нанесите третий слой, следуя инструкциям выше. Если это «экранирование и повторное покрытие» или если вы наносите Minwax® Ultimate Floor Finish поверх морилки, требуется только два слоя.
  • Этаж будет выдерживать небольшую пешеходную нагрузку через 24 часа. Избегайте интенсивного движения, не стелите коврики и не мойте полы в течение семи дней. При замене мебели не скользите.

• ПРЕДОСТЕРЕЖЕНИЯ

  ПРЕДОСТЕРЕЖЕНИЯ: Используйте только при достаточной вентиляции. Чтобы избежать чрезмерного воздействия, откройте окна и двери или используйте другие средства для обеспечения доступа свежего воздуха во время нанесения и высыхания. Если вы испытываете слезотечение, головные боли или головокружение, увеличьте количество свежего воздуха или наденьте средства защиты органов дыхания (одобренные NIOSH) или покиньте это место. Избегайте контакта с глазами и кожей. Мойте руки после использования. Хранить в закрытой таре, когда он не используется. Не перекладывайте содержимое в другие контейнеры для хранения. ПЕРВАЯ ПОМОЩЬ: При попадании в глаза тщательно промыть большим количеством воды. Обратитесь за медицинской помощью, если раздражение не проходит. При проглатывании немедленно обратитесь в токсикологический центр, отделение неотложной помощи больницы или к врачу. ПРЕДУПРЕЖДЕНИЕ. Этот продукт содержит химические вещества, известные в штате Калифорния как вызывающие рак и врожденные дефекты или другие нарушения репродуктивной функции. НЕ ПРИНИМАТЬ ВНУТРИ. ХРАНИТЬ В НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ МЕСТЕ.

КАКОВЫ ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СРЕДСТВА ДЛЯ ОЧИСТКИ ПОЛОВ MINWAX®?

Minwax® Hardwood Floor Cleaner был специально разработан для использования на паркете, ламинате и готовых полах. В отличие от других чистящих средств для поверхностей, Minwax® Hardwood Floor Cleaner предназначен для очистки деревянных полов, не оставляя следов, которые могут оставить другие универсальные чистящие средства.

МОГУ ЛИ Я ИСПОЛЬЗОВАТЬ МОЮЩЕЕ СРЕДСТВО ДЛЯ ОЧИСТКИ ДЕРЕВЯННЫХ ПОКРЫТИЙ MINWAX® ДЛЯ ОТДЕЛКИ ДЕРЕВЯННЫХ ПОЛОВ, ЛАМИНАТОВ И ПРЕДВАРИТЕЛЬНО ОТДЕЛАННЫХ НАПОЛЬНЫХ ПОКРЫТИЙ?

Да. Minwax® Hardwood Floor Cleaner можно использовать на таких поверхностях, как ламинат и готовые полы, в дополнение к деревянным полам.

НУЖНО ЛИ MINWAX® HARDWOOD FLOOR CLEANER СМЕШИВАТЬ С ВОДОЙ?

Нет. Он поставляется предварительно смешанным и готовым к использованию.

ЧТО ПРОИСХОДИТ, ЕСЛИ СРЕДСТВО MINWAX® HARDWOOD FLOOR CLEANER СЛУЧАЙНО ИСПОЛЬЗОВАТЬ В ИЗЛИШЕНИИ НА ПРОМАСЛЕННЫХ, ВОЩЕНЫХ ИЛИ НЕОБРАБОТАННЫХ ДЕРЕВЯННЫХ ПОВЕРХНОСТЯХ?

Minwax® Hardwood Floor Cleaner не повреждает древесину. Если продукт случайно оставить на деревянной поверхности, обработанной воском или маслом, покрытие может побелеть, как если бы на нем долгое время находилась вода. Если нанесение большего количества покрытия не восстанавливает побелевшие участки, повторно нанесите масляное покрытие, используя тонкую стальную вату.

• Гарантия на продукцию Minwax®

  ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ. Настоящая гарантия предоставляется вам, покупателю продукта, которому принадлежит имущество, на котором применяется продукт. Эта гарантия не подлежит передаче, за исключением случаев, когда подрядчик приобрел и применил продукт к собственности для вас, тогда гарантия может быть передана вам. Если этот продукт при нанесении и обслуживании в соответствии с инструкциями по применению продукта и обслуживанию на должным образом подготовленной поверхности не удовлетворяет вас полностью, Minwax обязуется при предъявлении доказательства покупки либо бесплатно заменить эквивалентное количество продукта, либо вернуть первоначальную стоимость покупки. Для замены или возврата, пожалуйста, свяжитесь со службой поддержки по телефону 1-800-523-9299. Настоящая гарантия не распространяется на любые дефекты, повреждения или неисправности продукта, возникшие в результате неправильной подготовки поверхности, структурных дефектов, ущерба окружающей среде, неисправности предыдущего продукта, износа или дефекта подложки, а также неправильного применения или ухода за продуктом. . Ваше исключительное средство правовой защиты и единственная ответственность Minwax в соответствии с настоящей гарантией заключается в замене продукта или возврате средств и не включает работу или затраты, связанные с применением или удалением любого продукта. MINWAX НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ВИДЫ СЛУЧАЙНЫХ, ПОСЛЕДУЮЩИХ, ОСОБЫХ, ШТРАФНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, НЕЗАВИСИМО ОТ УВЕДОМЛЕНИЯ ПОКУПАТЕЛЯ О ВОЗМОЖНОСТИ ТАКИХ УЩЕРБОВ. ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ДОЛЖНЫ ИМЕТЬ ЖЕ ПРОДОЛЖИТЕЛЬНОСТЬ, КАК ВЫШЕУКАЗАННАЯ ГАРАНТИЯ. В некоторых штатах не допускаются ограничения на срок действия подразумеваемой гарантии или ограничения на случайные или косвенные убытки, поэтому части ограничений, приведенных выше, могут к вам не относиться.
