Маяки для стяжки пола: как установить

Содержание

• Что собой представляют маяки для стяжки пола, их разновидности.
• Основные виды маячков
• Применение маяков в соответствии с подобранным типом стяжки
• Сухая стяжка пола по маякам
• Полусухая стяжка пола по маякам своими руками
• Выравнивание пола по маякам для влажных стяжек
• Маяки под стяжку деревянного пола
• Установка маяков для стяжки пола
• Порядок установки маячков своими руками

свернуть

Современные технологии монтажа напольных покрытий требуют предварительной подготовки базового основания пола. Эта необходимость обусловлена потребностью выравнивания поверхности пола, а также укрепления покрытия на более продолжительный период эксплуатации. Выравнивание пола своими руками осуществляется при помощи половой стяжки. Она способствует устранению трещин, неровностей базового пола, предоставляет защиту покрытию и самому основанию пола. После выполнения стяжки поверхность пола становиться идеально ровной и гладкой.

Что собой представляют маяки для стяжки пола, их разновидности.

Строительные маяки представляют собой специальные конструкции, состоящие из нескольких элементов, предназначенные для выполнения выравнивания половых поверхностей. Такие приспособления можно приобрести в готовом в виде в любом строительном магазине. Основная задача маячков – ограничение заливки применяемой смеси по определенной высоте выравнивания поверхности. Выставление маячков позволяет держать все точки стяжки на одном уровне. Замеры привязываются к нулевой точке. Укрепление маяков осуществляется при помощи гипсового раствора (не рекомендуется использовать для этой цели алебастр, так как он очень быстро разрушается).

Без применения маяков сделать идеально ровную стяжку пола никогда не получится. У любого напольного материала, смонтированного на неровной поверхности, достаточно ограниченный срок эксплуатации. Сегодня при проведении ремонта пола применяется несколько типов стяжки, для каждого из которых необходимо использовать определенный тип маяков. Лишь правильно подобранные маяки для выполнения стяжки пола помогут достичь необходимой эффективности. Контроль маячками требуется даже при использовании самовыравнивающей смеси.

Рекомендации специалистов: чтобы не допускать ошибок при выполнении работ своими руками, а в случае их совершения вовремя исправлять, необходимо постоянно следить за горизонтальностью уровня по всем направлениям: поперечном, продольном, а также перпендикулярном.

Основные виды маячков

Устройство маяков в зависимости от применяемого метода выравнивания половой поверхности немного отличается. Маячки могут изготавливаться:

• под сухую стяжку;
• под наливной пол;
• под бетонную стяжку;
• под стяжку из песка и цемента;
• под деревянные половые лаги.

Используемые материалы для маячков:

• П-образный металлический профиль;
• профиль, усиленный для гипсокартонных плит;
• профиль, выполненный на полу из раствора;
• маячки с использованием саморезов;
• бруски из древесины;
• комбинированные материалы;
• маяки из штырей.

Применение маяков в соответствии с подобранным типом стяжки

Сухая стяжка пола по маякам

Для достижения основной цели при осуществлении сухой стяжки необходимо ставить достаточно прочные маяки с жестким креплением. Это нужно, чтобы под значительным весом они не прогибались. После засыпки сухой смеси, маяки должны находиться в слое наполнителя. Высота маяка не должна отличаться от толщины слоя раствора (от 5 см). В этом случае применяются более прочные маячки, выполненные из П-образного металлического либо усиленного профиля, который применяется для крепления потолочных конструкций.

Запрещено осуществлять крепление профиля саморезами, так как при формировании сухой стяжки обязательно выполняется гидроизоляция! А такое крепление способно легко повредить гидроизоляционный материал.

Крепление нужно производить следующим образом: профиль кладется кверху своей острой гранью, заполняется наполнителем. Для достижения дополнительной прочности пола между маячками необходимо выдерживать расстояние не меньше 0,9 м. Сухая стяжка без применения маячков никогда не получиться идеальной.

Полусухая стяжка пола по маякам своими руками

Этот вид стяжки является наиболее распространенным на сегодняшний день. Для выполнения стяжки применяются: бетон, песок, цемент. Работы можно выполнять своими руками или с использованием специальных устройств. Маячки в этом случае должны подвергаться дополнительной обработке, а их закрепление может производиться при помощи саморезов или раствора. Обычно для создания маяков применяют специальный влагоустойчивый гипсокартон, реже бруски из древесины. Материалы из дерева, как известно, достаточно хорошо впитывают влагу, в результате чего теряют первоначальные параметры.

Поэтому при использовании под маячки деревянных брусков, их предварительно необходимо тщательно вымачивать. В противном случае достигнуть качественного выполнения работ не удастся, а полы впоследствии быстро придут в негодное состояние. При формировании маяков с помощью раствора делается невысокая стенка, отделенная нитью. Раствор для подобной конструкции маяка обязан совпадать с раствором стяжки. Этот метод не предполагает взаимодействие маяков и половой стяжки. Для полного высыхания конструкции необходимо несколько суток. Стяжка при этом практически не подвергается деформированию. Этот метод рекомендуется применять только для полусухих растворов.

Он отличается своей доступностью, простотой применения, в особенности при необходимости формирования толстой стяжки (от 9 см). Маячки плавающие (гибкие) – конструкция из саморезов и пенопласта, засыпаемая раствором. Пенопласт надежнее закреплять, предварительно сделав в нем отверстия, совпадающие с прикрученными к полу маячками из саморезов.

Выравнивание пола по маякам для влажных стяжек

Устройство мокрой стяжки пола своими руками подразумевает использование самовыравнивающих смесей. Жидкая основа способна прекрасно растекаться ровным слоем самостоятельно. Но, несмотря на это, для предотвращения возникновения не предполагаемых дефектов обязательно должны использоваться маяки для осуществления контроля уровня. Для стяжки этого типа можно ставить уже готовые маячки. Они находятся в свободной продаже в любом строительном магазине и называются реперами.

Эта конструкция по своему внешнему виду напоминает треногу со стержнем по центру. Уровень маяка выставляется именно по этому стержню. Этот вид маячков рекомендуется выставлять за 5-6 часов до осуществления заливки стяжки. Специфика таких маячков: монтаж в шахматном порядке в метре друг от друга. Также можно использовать для создания маячков дюбеля или саморезы (если нет в наличии реперов). Они закрепляются в основание пола, тщательно выверяются. После выполнения половой стяжки такие маяки нужно удалять, но не позднее 30 минут.

Маяки под стяжку деревянного пола

Маяками для деревянного пола являются лаги, имеющие длину аналогичную размерам помещения. При выполнении их укладки всегда учитывается нулевой уровень, и они закрепляются к подложке, выполненной из деревянных брусков. Лаги, как правило, укладываются на расстоянии не более 50 см параллельно друг к другу.

Установка маяков для стяжки пола

Выставление маячков необходимо начинать с определения наивысшей точки пола в помещении. Это место будет точкой отсчета. Нужно учитывать, что эта точка должна быть выше нижней точки пола приблизительно на три сантиметра. Этот запас делается для обеспечения наименьшей толщины стяжки пола. Правильно ставить маячки – параллельно друг другу, что намного облегчит работы по заливке стяжки, а также гарантирует наилучшее качество их проведения. Первый маячок не стоит устанавливать далеко от стены. Если расстояние от него до стены сделать более 10-30 см, тогда достаточно трудно будет выдержать прямой угол между стеной и полом.

Порядок установки маячков своими руками

• Выставленный первый маячок по высоте должен соответствовать наивысшей точке. В базовом основании пола просверливается отверстие, а в него забивается деревянный чопик, непосредственно в который вкручивается саморез. С противоположного конца предполагаемого маячка осуществляются аналогичные действия.
• Далее, на шляпки, вкрученных в основание пола саморезов, необходимо положить строительное правило (можно использовать ровный плоский брус из дерева). При помощи уровня и вращения саморезов обеспечивается горизонтальность полученной конструкции.
• Затем между саморезами нужно натянуть малярный шнур (толстую леску). По сформированной горизонтальной линии в основании пола сверлятся дырки, вставляются чопики и закручиваются саморезы. Это нужно делать через каждые полметра.
• Каждая следующая маячковая линия должна располагаться параллельно предыдущей линии на расстоянии 0,5-1 м.

После установки каждого отдельного маяка необходимо проверять горизонтальность его поверхности как вдоль, так и поперек.

Как грамотно установить маяки для монтажа пола и какие они бывают — самстрой

Содержание

• Технология заливки пола при помощи реперов
• Подготовительные работы установки маяков
• Маячки из саморезов
• Маяки для полусухой, цементно-песчаной и бетонной стяжки пола
• Из чего и как устанавливаются маяки
• Ассортимент направляющих

Технология заливки пола при помощи реперов

Рассмотрим подробнее и наглядно, как происходит заливка наливного пола с использованием в качестве маяков реперов, изготовленных своими руками.

Шаг 1. Для начала нужно удалить старое основание, а также плохо держащиеся элементы стяжки. Это процесс подготовки основания, которым не стоит пренебрегать. Трудноудаляемые элементы можно сорвать, используя перфоратор. Главное – убрать все то, что плохо держится.

Удаляется старое основание

Шаг 2. Далее требуется провести тщательное обеспыливание поверхности. Для этих целей используется строительный пылесос. Конечно, крупные куски раствора и мусора нужно убирать вручную.

Далее удаляется пыль

Шаг 3. Далее при помощи лазерного нивелира или уровня нужно оценить ровность основания, найдя самую верхнюю и самую нижнюю точки пола. Теперь можно посчитать приблизительный средний слой – эти данные помогут вычислить оптимальный расход смеси.

Определяется уровень пола

Калькулятор расчета сухой строительной смеси для самовыравнивающегося пола

Шаг 4. После этого полы нужно прогрунтовать. Грунтовка наносится кистью или валиком так, чтобы не был пропущен ни один квадратный сантиметр. Перед дальнейшими работами грунтовочный слой требуется просушить.

Нанесение грунтовки

Шаг 5. Теперь можно заняться изготовлением самодельных реперов. Для этого потребуется небольшой кусочек фанеры, в котором нужно высверлить отверстие небольшого диаметра (это будет шаблон), а также еще кусок фанеры и подвесы для легких подвесных потолков.

В фанере вырезано небольшое отверстие

Шаг 6. При помощи шаблона из фанеры требуется высверлить из другого куска фанеры несколько кружочков одного диаметра.

С помощью шаблона вырезаются кружочки одного диаметра

Готовые кружочки

Шаг 7. На каждой из круглых заготовок нужно отметить маркером центр и дополнительно оставить три метки на равном расстоянии друг от друга по периметру кружка (примерно в 1 см от края).

Вначале на каждой заготовке отмечается центр

Дополнительно ставится еще 3 метки

Шаг 8. Теперь из подвесов для потолков нужно вынуть металлические прутки и затем взять сверло чуть меньшего диаметра, чем сами прутки, и с его помощью просверлить в деревянных кружках отверстия по периметру и в центре каждой заготовки.

Сверлятся отверстия в заготовках

Шаг 9. Далее собираются реперы. В каждый кружок нужно вставить металлические прутки от подвесов. В центре отверстие должно быть такого диаметра, чтобы металлический прутик проходил с усилием.

В отверстия нужно вставить металлические прутки

Вставляются прутки

Шаг 10. Крайние прутики в каждой заготовке нужно установить так, чтобы они не двигались. Вот такая конструкция должна получиться.

Готовые самодельные реперы

Шаг 11. Далее в помещении нужно найти самую верхнюю точку и от полученного размера отнять минимально допустимое значение для уровня наливного пола (например, 3 мм). После этого полученное значение нужно отложить по длине центрального прутика, начиная от его низа.

Размечается центральный прут

Шаг 12. Значение на одном из прутков нужно продублировать и на остальные.

Разметка переносится на остальные прутки

Шаг 13. Далее один из маячков требуется поставить в удобное для работы место и опустить центральный прутик так, чтобы нанесенная метка совпала с лазерным лучом. Тогда под прутиком можно будет увидеть уровень толщины заливки.

Регулировка первого маяка

Метка совпала с лучом

Необходимая толщина заливки

Шаг 14. Затем нужно приготовить смесь для заливки согласно инструкции.

Приготовление смеси для заливки пола

Шаг 15. Когда смесь будет готова, можно приступать к заливке. Смесь нужно выливать на основание дозировано, ориентируясь по маякам и разравнивая смесь шпателем. Как только один участок залит и выровнен, маяк нужно сразу убирать. Оставшиеся после него отверстия тут же заполнятся смесью.

Заливка пола

Смесь разравнивается шпателем

Шаг 16. В процессе работы маяки можно переставлять, адаптируя их под новый участок пола.

Маяки можно переставлять

Шаг 17. После заливки пола его нужно прокатать игольчатым валиком с целью удаления пузырьков воздуха из него. Останется только дождаться, когда полы высохнут.

Залитый пол прокатывается игольчатым валиком

Видео – Наливные полы по маякам

Вот таким образом и производится заливка наливного пола с использованием маяков. Повторим, что для небольших помещений пользоваться ими не нужно, но вот в просторных комнатах без маяков не обойтись, если хочется добиться идеально ровного пола.

Подготовительные работы установки маяков

Направляющие для стяжки пола следует устанавливать на подготовленную поверхность. От правильного выполнения работ по подготовке помещения к установке направляющих зависят рабочие характеристики и ресурс эксплуатации выполняемой стяжки. Прочность заливаемой основы и ее внешний вид также определяются качеством подготовки напольной поверхности.

Маяки для стяжки пола

Последовательность действий:

• Демонтируйте плинтуса по периметру помещения.
• Очистите старое основание от изношенного покрытия.
• Ликвидируйте на поверхности масляные следы, жирные пятна, загрязнения.
• Очистите основу с помощью пылесоса.
• Зашлифуйте выступающие участки, локальные неровности.
• Заделайте ремонтной смесью глубокие трещины и полости.
• Покройте поверхность грунтовкой с помощью валика.
• Уложите гидроизоляционный материал на высохшую основу.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Водный уровень

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

Строительный традиционный уровень

Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых, такую, чтобы было удобнее работать – например, 1.5 м.

Пробивка опорной горизонтальной линии

• С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.  Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
• Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м.  Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

• Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
• Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
• Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Маячки из саморезов

Применяются в основном опытными мастерами, могут использоваться как на бетонных, так и на деревянных перекрытиях. Представляют собой вкрученные на одной горизонтали саморезы.

Шаг 1. При помощи электронного уровня или водомера отбейте горизонтальную линию на уровне нулевой отметки.

Определение нулевого уровня

Шаг 2. С учетом длины правила разметьте расстояние между линиями установки саморезов. Имейте в виду, что правило должно быть большое на 10–15 сантиметров, чем расстояние между линиями маячков.

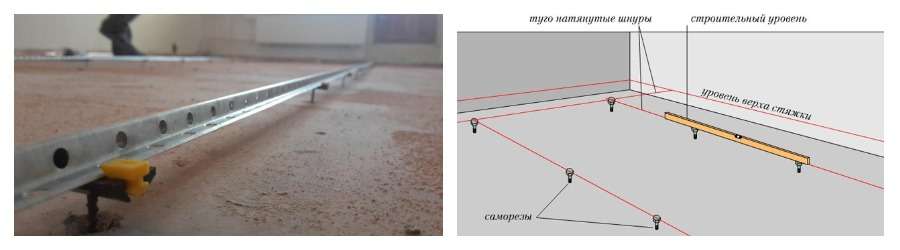

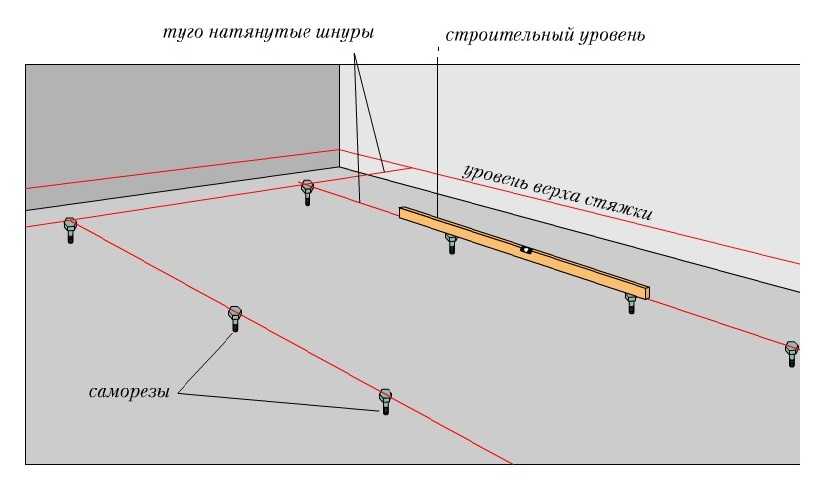

Шаг 3. Вкрутите саморезы по углам помещения, натяните по уровню между ними нить.

Саморезы в качестве маяков

Точечные штыревые маяки

Шаг 4. Вдоль нити на расстоянии ≈ 20–30 см высверлите отверстия под дюбели, вставьте метизы. Длина саморезов 30–40 мм. Чем больше перепад по высоте основания, тем длиннее нужны дюбель-гвозди.

Дюбель-гвоздь

Шаг 5. Вкрутите в дюбели саморезы и постепенно подровняйте их высоту по натянутой веревке. Можно пользоваться и уровнем, но первый способ надежнее и быстрее.

Точечные штыревые маяки

Практический совет. Имейте в виду, что во время отбивки нуля нужно знать толщину металлического профиля или деревянной рейки, которая будет лежать на шляпках саморезов. Если этого не учитывать, то уровень стяжки окажется выше запланированного.

Шаг 6. На шляпки ложится рейка или профиль, и можно начинать делать стяжку. Если помещение длиннее реек, то по мере продвижения работы с одного конца комнаты к другому, рейка немного сдвигается по саморезам.

Установленный маяк

Уложенный профиль и процесс выравнивания пола

У неопытных строителей рейка может самопроизвольно падать с головок саморезов. Для исключения такого неприятного явления в некоторых местах зафиксируйте положение рейки раствором. Чтобы раствор быстрее застыл и позволил работать, посыпьте его несколько раз сухим цементом, он вытянет воду и ускорит схватывание. Простой способ позволяет экономить несколько часов времени.

К недостаткам такого вида маячков можно отнести необходимость высверливать отверстия в половых перекрытиях.

Ели вы занимаетесь строительными работами профессионально, то есть смысл сделать многоразовые маячки, которые можно использовать в большинстве случаев. Изготавливаются они из деревянных или металлических реек. Для изготовления понадобятся ровные деревянные рейки с размерами ≈ 20×30 мм и саморезы длиной 80–100 мм. Длина реек значения не имеет. На расстоянии примерно 20–30 см высверливаются отверстия и вкручиваются болты на гайках с двух сторон или саморезы. Желательно, чтобы метизы имели оцинкованные поверхности или изготавливались из нержавеющих сплавов. Длина метизов не менее десяти сантиметров.

Крепеж для маячков

Выставляются такие маячки по тому же принципу, что и регулируемые половые лаги. Вначале нужно определить минимальную толщину стяжки, для этого находится наиболее высокое место и от него примерно на расстоянии 1–2 сантиметра при помощи уровня наносятся метки на противоположных стенах. Далее определяется расстояние между маяками, оно должно быть меньше длины правила. Опытные строители могут работать с правилом длиной более полутора метров, новичкам лучше иметь планки короче.

Правила алюминиевые для штукатурки и стяжки

Правило

Дело в том, что неопытные мастера чаще всего допускают перепад по высоте в местах стыков стяжки между маячками. Больше линий с маяками – больше изломов на стяжке сделают строители. Длинным правилом сложнее работать, зато пол получается ровнее. Это правило касается абсолютно всех типов мачков и материалов для выравнивания пола.

Стяжка пола по маякам

Маяки для полусухой, цементно-песчаной и бетонной стяжки пола

Для выравнивания стяжек из цемента и песка используют несколько вариантов маяков.

Вариант 1 — «Профиль на основании из раствора»

Самый распространенный – гипсокартонный профиль (27Х28мм). Его устанавливают в перевернутом виде на подставки из деревянных брусков, кирпича, холмов из раствора.

Закрепляют профиль на подставках с помощью гипса (алебастра)  или цементно-известкового раствора. Цементно-песчаный раствор использовать не рекомендуют из-за того, что он долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы.

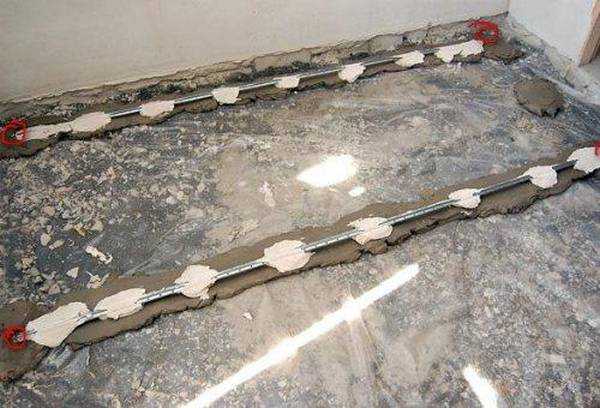

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

К дальнейшим работам можно приступать только тогда, когда все высохнет. Вместо профилей при данных видах стяжек используют даже обычные трубы, которые после выравнивания убирают и используют по назначению.

Вариант 2 — «Профиль на саморезах»

Для этого в поверхность основы через 20-30 см вбиваются дюбеля. На них с помощью саморезов крепятся профили для маяков. Поскольку саморезы легко регулируются, выставить необходимый уровень не составит труда. Для осуществления стяжки по грунту можно забить по площади поверхности деревянные бруски, а в них вкрутить шурупы.

Эти колышки приблизительно должны быть 1,5х1,5 см, а длиной 14-15 см. В них вкручивают саморезы (91 мм), которые потом выставляют по уровню. Сначала это делают с крайними точками, потом со средними.

Установка штыревых маяков — сверху прикручиваются направляющие

Вариант 3 — «Комбинированный»

На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.

Вариант 4 — «Деревянные бруски»

Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.

Вариант 5 — «Маяки из раствора»

Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку  и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.

Вариант 6 — «Для полусухой стяжки»

Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между  ними заполняют раствором и выравнивают правилом,  ориентируясь на них.

Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора

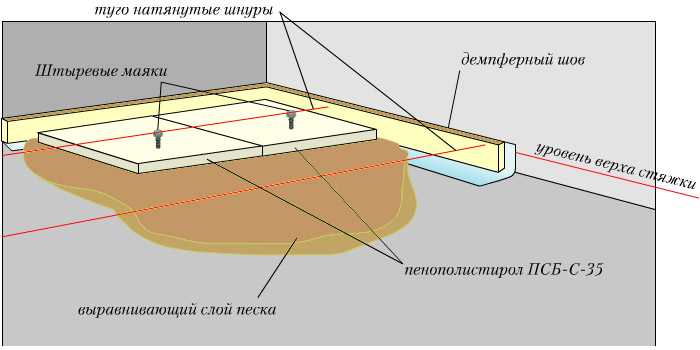

Вариант 7 — «Для плавающей стяжки»

Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.

Это касается и других типов маяков, используемых при мокрых стяжках. После того, как стяжка засохнет, их нужно демонтировать, а борозды затереть раствором.

Из чего и как устанавливаются маяки

Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.

Рассмотрим самые распространенные методики:

Деревянные лаги

Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.

Деревянные лаги — тоже своеобразные маяки

Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке.  При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.

Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.

Деревянные маяки для устройства стяжки

Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.

• Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
• Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
• В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.

Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.

Использование металлических профилей

На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.

Какие металлические профили могут для этого применяться:

Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.

Используемые для установки маяков металлические профили

При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.

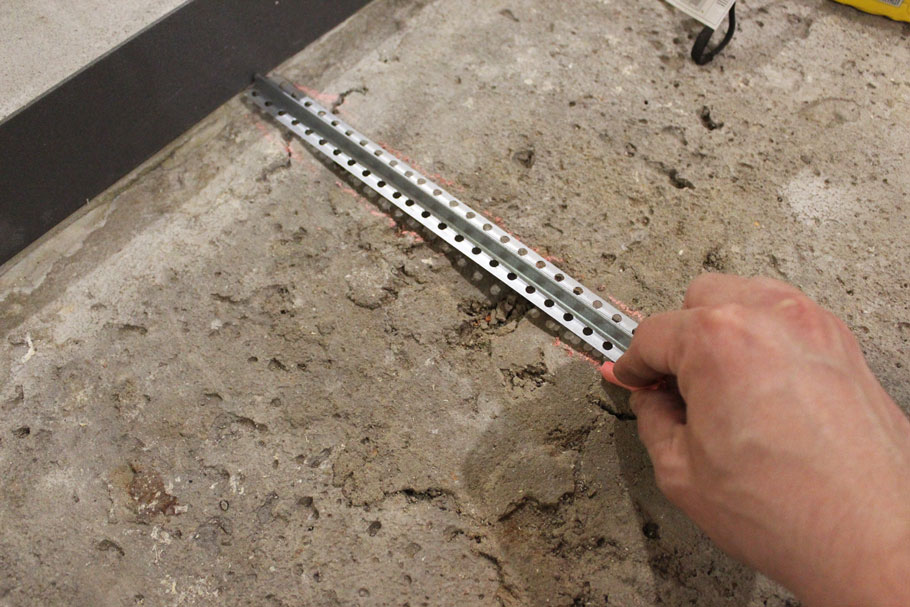

Для тонких стяжек подойдут штукатурные профили

При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.

В технических помещениях, например, в гараже, можно использовать трубы

Ассортимент направляющих

Существуют разные виды маячков. Они отличаются не только типами составных материалов, но и способами монтажа. Более того, некоторые из них используются при заливке самовыравнивающихся смесей, другие – при устройстве стяжек.

Маяки из деревянных реек

Направляющие представляют собою деревянные брусья, имеющие сечение 3х3 см. В принципе, можно использовать материал и других размеров, главное, чтобы сечение образовывало квадрат. В противном случае заготовки имеют минимальную устойчивость при работе. Используются они для устройства цементных стяжек.

Уровень маяков регулируется при помощи клиньев, саморезов либо подкладок. Данный способ разметки ныне устарел, но, всё же, иногда применяется.

Маяки из металлических профилей

Речь идёт о профиле для гипсокартона (ПН 28х27 либо ПП 60х27). Чтобы увеличить прочность, их вкладывают друг в друга и получают квадратное сечение. Направляющие используют для устройства бетонного пола и сухой стяжки либо засыпки.

Купить материал можно практически в любом строительном магазине. С ним очень удобно работать, но есть и минус – отсутствие вариаций по высоте профилей. Выбор ограничен: только 3 и 6 см.

Маяки из штукатурных профилей

Пользуются повышенным спросом по нескольким причинам:

• Идеально подходят для формирования стяжек с небольшой площадью.
• Имеют простое устройство.
• Обладают функцией регулировки высоты, путём вкручивания-выкручивания болтов.
• Отличаются небольшой толщиною около 1 см, т.е. с их помощью предполагается установка только тонких стяжек.

Направляющие из металлических труб

Речь идёт о трубах с круглым, квадратным либо прямоугольным сечением. Чаще всего их применяют для устройства бетонного пола в помещениях с большой квадратурой. Материал очень прочен и практически не деформируется. Он способен выдерживать большую массу стяжки.

Реперы

Для работы с таким профессиональным инструментом, как маяки на треногах, требуется опыт и мастерство. Реперы используются для устройства самовыравнивающихся стяжек и наливных полов. Регулируются при помощи стержня, по которому и выставляется уровень. Отличаются высокой точностью. Маяки-реперы изображены на  фото выше:

Маяки-саморезы

Дюбель-гвозди либо саморезы прикручиваются к основанию, а по их шляпках ориентируются на уровень стяжки. Просты в установке, но не очень помогают при выставлении точного уровня.

Направляющие из раствора

Создаются из смеси самой стяжки либо известково-цементного раствора. Применяются при заливке цементной стяжки и бетонного пола. Их высота не имеет ограничений и, что особенно приятно, маяки не нужно убирать по окончании работ. Правда к ним нельзя даже приступить, пока материал не высохнет, на что уходит несколько дней.

03 — Как разместить и настроить маяки

В этом разделе документации мы подробно объясним, как Situm рекомендует размещать маяки.

Установка маяков #

Куда и как крепить маяки #

• Маяки можно устанавливать на стены, потолки или другие элементы вашего здания.
  • Если вы собираетесь устанавливать их в колонны, обратите внимание на радиус излучения сигнала: мощность сигнала может быть заметно меньше на стороне, противоположной установке маяка.
• Мы рекомендуем избегать размещения маяков на гладких поверхностях, таких как: стены с металлическим покрытием, колонны или панели, окна или стеклянные поверхности, ПВХ или другие типы пластиковых поверхностей.
• Как правило, вы можете прикрепить их с помощью клея, который нанесен на их заднюю часть (некоторые маяки также позволяют прикрутить их к стене). Однако вы также можете прикрепить их с помощью клейкой пасты или даже панелей на липучке. .
• Мы рекомендуем не устанавливать их рядом с источниками электромагнитного излучения, такими как точки доступа Wi-Fi, операционные машины или электрические панели.
• Мы также рекомендуем размещать их на высоте от 2 до 3 метров.

Как распределять маяки #

Как правило, вам следует распределять маяки таким образом, чтобы вы:

• Охватывали как можно больше пространства, соблюдая хотя бы минимальное рекомендуемое количество маяков (см. некоторые советы ниже).
• Все районы охвачены сигналом как минимум 2-х или 3-х маяков.
• Воображаемый периметр, образованный внешними маяками каждого плана этажа, охватывает все области, которые вы хотите покрыть.

В частности, следуйте этим советам по размещению маяков в типовых помещениях:

Размещайте маяки в наружных стенах, рисуя, по возможности, зигзагообразный узор. Маяки не должны быть удалены друг от друга более чем на 15-30 метров. Если стены находятся очень далеко друг от друга, потребуется разместить несколько маяков посередине открытой площадки, максимально равномерно их распределив.

По возможности размещайте маяки посередине коридора, равномерно распределяя их через каждые 15-30 метров.

Например, офисы, конференц-залы и т. д. В зависимости от размера помещения может быть достаточно одного маяка.

Однако это не единственные области, в которых можно разместить маяк. В зависимости от вашего варианта использования вам, возможно, придется разместить их в:

Размещайте маяки зигзагообразным образом, но всегда в коридорах парковки, через которые обычно проходят люди . Мы рекомендуем настроить их мощность передачи на максимум: +4 дБм.

Узкий коридор

То же, что описано выше, но по возможности размещайте маяки на потолке, по центру коридора и равномерно распределяя их.

В некоторых местах, например в аэропортах, вам может понадобиться различать две разные стороны одного коридора. Эти области обычно разделены только стеклом. В этом случае вам потребуется установить маяки на одинаковой высоте и расстоянии по обеим сторонам коридора и прикрепить их к стенам напротив стекла.

Оптимизация размещения маяков для обнаружения этажей #

Если в вашем здании несколько этажей, важно размещать маяки рядом с точкой перехода каждого этажа (лифт, лестница), чтобы помочь Situm обнаружить новый этаж, как только пользователь доходит до него.

Причем маячки важно ставить в сторону точки смены этажа, чтобы сигнал был сильнее. Здесь вы можете поиграть с мощностью передачи маяков, чтобы обнаружение этажа происходило быстрее.

Мощность передачи и интервал объявления #

Существуют две соответствующие конфигурации маяка, касающиеся развертывания и обслуживания.

• Мощность передачи (Мощность передачи). Влияния:
  • Диапазон сигнала.
• Интервал рекламы

Выбранные вами настройки будут иметь большое влияние на то, как ваша сеть маяков будет работать после развертывания. Однако выбор наилучших настроек в значительной степени определяется вашим вариантом использования или любыми конкретными потребностями, которые могут у вас возникнуть, поэтому вам нужно помнить, что выбранные вами настройки будут влиять на следующие вещи:

1. Диапазон сигнала (в основном зависит от мощности передачи).
2. Стабильность сигнала (больше зависит от рекламного интервала, чем от мощности передачи).
3. Срок службы батареи (зависит больше от интервала рекламы, чем от мощности передачи).

Выбор оптимальной мощности передачи #

Все маяки, независимо от производителя, позволяют настраивать мощность передачи. Эта мощность измеряется в «дБм» (децибел-милливатт), что является единицей измерения мощности радиочастот.
Сигналы передачи от маяка расширяются наружу следующим образом:

Где отношение между расстоянием и мощностью Tx соответствует закону обратных квадратов, где каждый уровень представляет собой удвоение (или уменьшение вдвое) мощности.
Таким образом, Tx power влияет не только на диапазон, в котором другое интеллектуальное устройство (например, смартфон) может принимать передачу, но также влияет на срок службы батареи маяка. Чем ниже мощность маяка
дБм, тем более целенаправленную область вы можете создать. Однако увеличение дБм для увеличения дальности не столь эффективно.
Существует множество причин, по которым нужно уменьшить Tx-фактор вашего маяка:

• Обычно вы хотите предотвратить перекрытие областей покрытия маяка.
• Вы также можете развернуть маяки, которые передают различные типы пакетных данных в зависимости от близости.

Существуют также причины для увеличения Tx-фактора маяка:

• Чем сильнее сигнал, тем меньше допустимая погрешность при оценке расстояния между двумя или более устройствами Bluetooth.
• Если вы используете маяки для определения близости и местоположения, необходимы более высокие сигналы Tx, а перекрытие между регионами менее проблематично.

Тем не менее, лучший способ определить мощность передатчика, которая лучше всего соответствует вашим потребностям, — это ориентироваться на следующие параметры:

1. Анализ инфраструктуры вашего здания, квадратных метров и уникальности окружающей среды, чтобы определить, какой радиус действия маяка вам действительно нужен.
2. Ваша готовность часто менять батарейку маяка
3. Знать, когда вам действительно нужно использовать более высокую мощность передачи, а когда нет. Например, следующие сценарии могут оправдать использование более высокой мощности:
   a. Важно, чтобы маяк был найден или «услышан» как можно большим количеством людей.
   б. В непосредственной близости от маяка существует много потенциальных помех (например, толстые стальные панели, кирпичные стены или другие плотные объекты), поэтому вам нужен мощный сигнал, чтобы преодолеть эти помехи.

Рекомендации по установке радиомаяка относительно мощности передачи:

Вот несколько рекомендаций по использованию Tx Power для достижения наилучшей производительности и времени работы от батареи:

• Если вам нужен максимально широкий диапазон сигнала в зоне с интенсивным движением, используйте более высокую настройку мощности
• Если вам нужно, чтобы маяк обнаруживался только на расстоянии нескольких метров, используйте более низкую настройку мощности.
• Установите маяк на высоте примерно 2 метра от пола, чтобы уменьшить помехи от проходящих мимо людей.
• Всегда помните о «прямой видимости», т. е. о том, что между маяком и смарт-устройством клиента, как правило, нет никаких объектов.

Во-первых, я думаю, нам нужно понять, что маяки не транслируются постоянно. Вместо этого они как бы «мигают». Таким образом, рекламный интервал — это время между каждым «миганием» или то, как часто ваш маяк будет передавать свой рекламный пакет (то есть, по сути, сообщая соседним устройствам, где он находится). Обычно это измеряется в миллисекундах (мс), но также может измеряться в секундах (с) в самых высоких диапазонах интервалов.

Выбор оптимальной настройки интервала #

Таким образом, чем ниже частота интервала вашей рекламы, тем чаще маяк будет передавать свои «мигания». Как вы могли догадаться, это сильно влияет на срок службы батареи маяка.

Текущий стандарт для профиля iBeacon (т. е. настройки, рекомендованные Apple), который составляет 100 мс, существенно сокращает время работы от батареи, и на самом деле во многих случаях такой малый интервал не нужен.

Apple объясняет это тем, что такая настройка основана на достижении высокой стабильности сигнала и очень точного позиционирования в помещении, но эти причины спорны, в основном из-за того факта, что даже при настройке маяков для передачи с таким малым интервалом, это не означает, что iPhone может реагировать на этот сигнал с той же скоростью. В настоящее время iPhone сканирует каждую (1) секунду из-за системных ограничений, и уменьшение интервала этого не изменит: оно только увеличит шансы устройства (смартфона) уловить один сигнал из нескольких, передаваемых в течение этой секунды.

На устройствах Android, с другой стороны, такого ограничения нет, что означает, что теоретически они могли бы захватить сигнал маяка и отреагировать на него за считанные секунды. Это, однако, сильно влияет на разряд батареи смартфона.

Как интервал маяка влияет на стабильность сигнала? #

Во время наших циклов установки и калибровки в различных типах зданий мы обнаружили, что более высокие настройки интервала вызывают серьезные проблемы со стабильностью сигнала. Таким же образом, использование более низких интервалов также мало помогает, только в некоторых сложных областях.

В целом, мы определили, что 750 мс обеспечивает идеальный баланс между стабильностью сигнала и временем автономной работы, поэтому мы рекомендуем этот параметр по умолчанию.

Как Interval влияет на позиционирование в помещении? #

Однако в некоторых случаях вам может понадобиться пожертвовать временем автономной работы ради точности позиционирования в помещении. Все будет зависеть от того, насколько точно вам нужно определить местоположение устройства (или человека со смартфоном, в данном случае), взаимодействующего с вашей сетью маяков.

Например, если вы хотите узнать положение человека, идущего с обычной скоростью ходьбы, нет большой разницы в точности между 100 и 650 мс, только влияние на разряд батареи.

С другой стороны, в этом же сценарии, если интервал установлен на 1000 мс (или 1 с), точность позиционирования существенно снижается и невозможно точно определить, в каком направлении движется человек. Это действительно зависит от вашего варианта использования.

Тогда когда следует использовать более низкий интервал (понимаемый как 100 мс или меньше)? В некоторых случаях стоит пожертвовать временем автономной работы:

• Отслеживаемый объект имеет тенденцию к быстрому перемещению, например, движущийся автомобиль
• Вам нужно знать местоположение объекта в сантиметрах, а не в метрах.

Если указанные выше конкретные сценарии не применимы к вашему варианту использования, мы настоятельно рекомендуем использовать интервал от 700 до 800 мс для большинства развертываний. Все, что ниже, разряжает вашу батарею быстрее, чем вы захотите ее заменить, а все, что выше, может иметь проблемы с производительностью из-за нестабильности сигнала.

Как проверить, что все зоны пройдены? #

После того, как маяки будут установлены, мы перейдем к панели инструментов и сможем узнать как местоположение маяков, так и правильно ли мы покрыли наше здание маяками.

Расположение маяков #

Чтобы узнать местонахождение маяков, заходим в панель Инфраструктура и там появятся все маяки, прослушанные в том здании. Для этого нам нужно будет откалибровать области, где были установлены маяки, чтобы добавить их в модель.

Карта покрытия маяков #

Чтобы узнать, хорошо ли мы покрыли зону маяка, мы идем в панель конфигурации Dashboard и выбираем в модели позиционирования этаж здания, который мы хотим проверить. Позже мы нажимаем «Визуализировать модель» и видим, покрыты ли все интересующие области.

Установка маяков — База знаний Proximi.io

Посещение места установки является важной частью успешного проекта. Установку лучше делать ближе к концу проекта, когда приложение готово к тестированию. Всегда лучше протестировать приложение в реальном месте, чтобы убедиться, что ничего непредвиденного не всплывет. В зависимости от того, насколько далеко находится ваше место проведения, обычно лучше проводить тестирование во время той же поездки, что и установка.

Подготовка

Убедитесь, что ваше место проведения правильно настроено на платформе Proximi.io, включая планы этажей и настройку навигации. Команда Proximi.io поможет вам с адаптацией. Они также предоставят вам план установки и дистанционное обучение установке. Не забудьте согласовать время установки с командой Proximi.io, чтобы наши технические специалисты были доступны для быстрой поддержки в случае необходимости. Для этой цели рекомендуется избегать выходных и праздничных дней в качестве дат установки.

Оставьте много времени для установки. За один день один человек монтирует от 2500 до 5000 квадратных метров монтажной площади. Если вы будете прикручивать маяки к стенам/потолку, то установка займет еще больше времени. Технические специалисты Proximi.io предоставят вам план установки вместе с оценкой времени, которое займет установка. Не забудьте согласовать время установки с местом проведения, т.е. в офисном здании необходимо следить за тем, чтобы конференц-залы не были полностью забронированы во время вашего визита.

Обучение установке + установка devkit занимает около 2-3 часов.

*Вы получите план установки от команды Proximi.io после предоставления им точного, подробного плана этажа в формате CAD или PDF. На плане этажа должна быть письменная информация о масштабе и ориентации.

**Если вы заказали комплект разработчика Proximi.io или другие маяки через Proximi.io, ваши маяки будут доставлены уже настроенными. Если нет, вы должны заранее позаботиться о настройке маяков. Мощность передачи должна быть между -12 дБмВт и -16 дБмВт. Интервал передачи должен быть около 200-350 мс. Технические специалисты Proximi.io предоставят вам конкретные настройки. Инструкции по настройке маяков см. в документации производителя маяков.

Первые шаги

Начните установку с простого места, например, из коридора. Начните всего с 2 маяков. Proximi.io Management App — отличный инструмент для установки. Он визуализирует, где расположены все маяки, какие из них могут быть услышаны SDK в данный момент, а также относительную силу различных сигналов маяков.

Лучшие места для установки маяков

Помните, что маяки всегда должны находиться в прямой видимости мобильного устройства. В идеале маяки размещают посередине дорожки, прямо над дорожкой, по которой будут ходить пользователи. Не забудьте установить маяки и в лифтах.

Области, требующие особого внимания, — это помещения с открытым потолком на верхние этажи. Это довольно типично для торговых центров и других крупных зданий, и команда Proximi.io сможет вам в этом помочь.

Не прячьте маяки за конструкциями, и особенно избегайте размещения маяков рядом с крупными металлическими предметами. В местах с очень высокими электромагнитными помехами (например, в серверных) могут потребоваться дополнительные маяки. Оставьте несколько сантиметров между маяком и любыми углами. Не забудьте установить маяки на расстоянии вытянутой руки, чтобы избежать нежелательного внимания к маякам.

В этом видео даны краткие советы по установке маяков в оптимальных местах:

После завершения установки протестируйте собственное приложение. Если у вас возникли какие-либо проблемы, повторите попытку с помощью приложения управления Proximi.io. Это поможет вам проанализировать, связана ли проблема с установкой или приложением. Команда Proximi.io будет рада помочь вам в любых проблемных областях.

Можно ли красить маяки?
Да, хотя это и не рекомендуется, чтобы гарантировать, что краска не попадет на электронику, можно замаскировать маяки, покрасив их.
