Как установить коньковый брус: расчет сечения и три способа монтажа

Коньковый прогон и способы крепления стропильных ног

Сегодня мы посмотрим, что такое коньковый прогон, какие способы крепления стропильных ног к нему существуют и в чем особенности проведения монтажных работ.

Сегодня мы посмотрим, что такое коньковый прогон, какие способы крепления стропильных ног к нему существуют и в чем особенности проведения монтажных работ. Узнаем, что нужно сделать для того чтобы укрепить коньковый прогон от изгибающей нагрузки, с целью предотвращения деформации конструкции. Расскажем, как правильно выбрать крепления для кровельных работ.

Что такое коньковый порог?

Коньковый порог или прогон используется далеко не на всех видах кровель. При монтаже плоской крыши в Москве о нем речь совсем не идет, но даже в арочных и круглых он отсутствует, т.к. в них стропила сводятся в одной точке при помощи нахлеста и стягивания хомутами. Сложные вальмовые типы кровель тоже не требуют установки конькового прогона. Коньковый порог – это брус, который укладывают горизонтально на самой вершине крыши.

Основная задача элемента – закрепление верха стропил, что позволяет сделать всю систему устойчивой к нагрузкам и более стабильной. Есть два типа соединения стропильных ног к коньковому прогону:

• в стык;
• опора сверху попарно.

Для того чтобы конструкция имела жесткую фиксацию используются метизы или специальный крепеж. Кроме этого иногда возникает необходимость создать компенсацию, для этого кровельщики используют соединительные элементы, некоторые из которых могут обеспечить даже подвижность в узлах. С учетом того, что сейчас в частном домовладении используется очень большое количество дизайнерских стилей и решений, то постоянно есть необходимость в разработке новых подходов к планировке. Кстати, сейчас один из трендов в Москве мембранная кровля, которая и красивая, и имеет долгий срок службы.

Сейчас многие типы крыш можно сооружать и без конькового прогона, но его присутствие может значительно ускорить и упростить монтажные работы. Он позволит четко соблюсти вертикальный и горизонтальный уровни постройки и позволит всей системе быть более устойчивой и лучше выдерживать механические нагрузки. Ведь, как мы понимаем, кровля – это тот элемент здания, который принимает на себя все удары внешней окружающей среды и защищает от различных природных явлений.

Разновидности прогонов

Разновидностей прогонов, на самом деле, не так много, как мы могли бы подумать. По сути это обычная балка или брус, который может быть, как цельным, так и составным. В последнем случае, чтобы избежать возможных прогибов, часто используют опорные стойки. В рамках интерьера это может быть и колонна, и часть одного из простенков. Но, даже если брус цельный, то применить контрольную стойку, все-таки, тоже придется. Это позволит подстраховаться, если возникнет незапланированный, сверхнормативный прогиб.

Бывает еще один вид конька про его разновидности мы уже раньше рассказывали, но исполнять его проще, чем, например, прогон с узловым опиранием, это сборка из двух консольных балок и однопролетного элемента, его еще называют прогоном Гербера. При любых проектных работах стоит учитывать, что помимо обычных нагрузок брус должен выдерживать и свой достаточно большой вес. Именно поэтому не стоит пренебрегать возможностью максимально «разгрузить» его.

Прогон Гербера может устанавливаться в двух вариантах. Первый – в котором нагрузки на каждый пролет будут одинаковыми. И второй, который будет рассчитываться с учетом создания одинаковой жесткости на всех участках. Причем, второй вариант все чаще выбирают для домов, где планируется создавать большие помещения, которое не планируется делить на отсеки, т.е. недопустимо наличие опорных стоек.

Особенности проведения монтажных работ

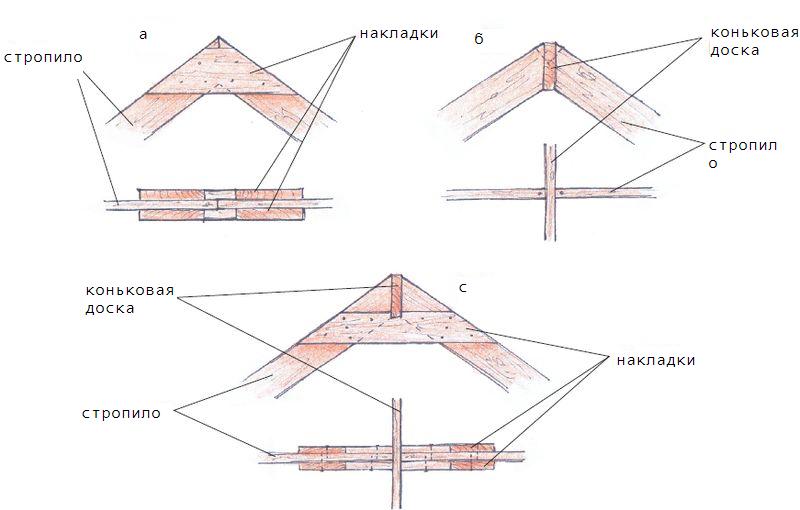

Как и в любом виде работ, при установке конькового прогона есть свои особенности проведения монтажных работ при сращивании стропил в коньке. Первый способ, который используют профессиональные кровельщики – внахлёст. Здесь соединение стропил происходит за счет боковых плоскостей, а стягивают их при помощи шпильки или болта. Если дом деревянный, то в качестве опоры используется верхнее бревно, если сооружение блочное, то придется добавить мауэрлат.

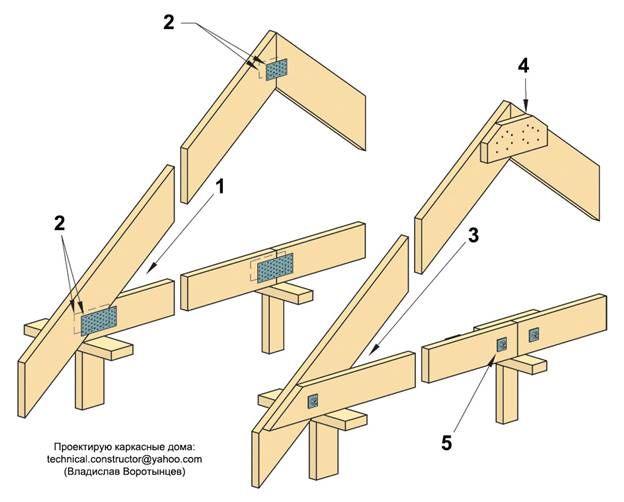

Еще один способ, который широко применяется кровельщиками – соединение встык. Этот способ актуален для всех крыш, из любых материалов, даже при укладке наплавляемой кровли в Москве и других городах. Для этого край стропила обрезают под углом причем получившийся угол должен быть равен углу ската кровли. После этого делают упор стропила. Для того чтобы облегчить работу лучше использовать ранее заготовленные шаблоны. Это нужно для того, чтобы все плоскости плотно прилегали друг к другу. При скреплении при помощи гвоздей нужно вбивать их под углом. Для более надежного укрепления места сращивания можно использовать деревянные накладки.

И третий способ установки стропил – крепление на сам коньковый брус. Этот способ применяется в том случае, когда крыша планируется достаточно широкой. Надежность конструкции обеспечивается и использованием дополнительных опор. Не все любят эти элементы, т.к. полезная площадь чердака резко снижается. Особая проблема может быть с мансардными помещениями, в данном случае опору придется обыгрывать как элемент интерьера.

Методы усиления прогона

Есть несколько методов, которые позволят усилить прогон. Большинство кровель в частных домовладениях устанавливаются на деревянные каркасы, древесина используется рядовая, которая просто продается недалеко, везти ее не проблемно, да и стоимость не такая уж и большая. Но чаще всего, конструкции из простого дерева могут прийти в негодность, для того чтобы избежать этого нужно проводить периодические ревизии, выбраковывать и менять некоторые элементы. Кроме этого, необходимо заниматься усилением стропил.

Для усиления конькового бруса при кровельных работах в Москве, часто используют вертикальные стойки, которые устанавливаются под сборной балкой.

Количество таких опор зависит от расстояния между фронтонами и от размера сечения конька. Чем он массивнее, тем больше стоек придется устанавливать. Второй способ усилить прогон – установить боковые прогоны – это балки, которые соединяют стропильные ноги в середине. Это позволяет снизить распирание стропил, а сама конструкция приобретает большую жесткость и выносливость.

Установка каркаса под кровлю

Рассмотрим пример установки каркаса под простую двухскатную кровлю. Начнем с того, что каркас – это и есть стропильная система, которая позволяет равномерно распределять нагрузку с крыши на несущие конструкции всего сооружения. Для установки стропильной системы двухскатных крыш используются деревянные или металлические балки. Древесина представлена:

• досками;
• бревнами;
• брусами.

Металлопрокат, как правило, это швеллеры, профильные трубы, двутавры, и уголки. Реже, но все-таки применяются, комбинированные конструкции. В них металлические элементы используются для более нагруженных мест, а деревянные – в менее ответственных. Конечно, если есть возможность, то лучше отдавать предпочтение металлопрокату, это связано с его высокими качественными характеристиками. Но, такие элементы сложнее устанавливать, т.к. на всех этапах потребуется сварка.

В частном домовладении предпочтение отдается древесине, она проста в работе, лучше сохраняет тепло, является более экологичным материалом и не требует нанимать профессиональных сварщиков со специальным оборудованием. Стропильные ноги является основой всего каркаса кровли, в том числе для дополнительных элементов, например, кукушки как правильно собрать крышу, мы уже рассказывали с ней. Есть несколько способов их установки. Например, наслонные, когда обе ноги стоят на надежных опорах.

Можно установить систему висячих стропил. Их верхняя часть соприкасается друг с другом, за счет чего создается точка опоры. А нижняя часть стоит на затяжке, которая, в свою очередь, соединяет низ смежных стропил. Благодаря этому получается ферма или треугольник. Затяжка, в данном случае, помогает снизить растяжение.

Выбор крепежа для монтажа

Выбор крепежа для монтажа стропильной системы и конькового бруса – немаловажный фактор успешного проведения кровельных работ. Много лет назад самым используемыми были клинья, которые изготавливали из дерева, штыри, нагели, бруски, скобы их металла и, конечно, гвозди. Сейчас ассортимент крепежных элементов несравненно шире. Можно найти гвоздевые и перфорированные пластины, резьбовые метизы, анкеры. Все элементы выбираются исходя из планируемых показателей нагрузки.

Помимо этого, крепежные элементы позволяют обеспечить надежную жесткую фиксацию стропильных ног. Правильно выбранный крепёж позволит избежать деформации при естественной усадке, которая свойственна древесине. Для таких случаев крепление может быть шарнирное или скользящее. Такое крепление позволяет стропилам немного перемещаться относительно мауэрлата.

Способы соединения стропил

Посмотрим на способы соединения стропил при установке кровли. Любые строительные работы начинаются с проектирования, где отражено и расположение стропильной системы. На основании полученного чертежа не сложно произвести расчеты необходимого количества пиломатериала, крепежей, а также составляющих для кровельного пирога. Видов крыш очень много: односкатные, двухскатные, вальмовые что это такое, мы уже знаем, шатровые.

Именно тип кровли играет основную роль при выборе устройства стропил. При составлении проекта инженеры рассчитывают все виды возможных нагрузок, в том числе ветровые, снеговые. И полученные данные позволяют определить толщину несущих стен. Крепление стропильной системы может быть с помощью шпилек, гвоздей и скоб, гвоздевых пластин.

Как установить вальмовую стропильную систему своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

Вальмовая крыша — разновидность четырехскатной кровли. Такая крыша состоит из двух типов скатов.

Два треугольных ската (вальмы) заменяют фронтоны. Два ската в виде трапеций — фасадные. Линия, которая соединяет все четыре ската – конек — самая высокая точка крыши.

Такая конструкция выдерживает высокие ветровые нагрузки, надежно защищает строительные объекты от внешних воздействий. Получившееся подкровельное пространство можно использовать как жилое.

Вальмовая крыша предполагает наличие стропильной системы, на которую в дальнейшем монтируется кровельное покрытие.

Подготовительные работы

Прежде, чем приступить к строительству, выполните план стропильной системы. Это поможет вам в процессе монтажа.

Используемый материал

Для стропильной системы выбирают 2 вида стройматериалов:

• Металл. Из обилия металлопроката выбирают стальные уголки, двутавровые балки и швеллеры. Сталь при обработке от коррозии более долговечный материал и выдерживает высокие нагрузки. Но у стропильной системы из металла есть 2 минуса – большой вес и высокая стоимость. Если вы решили строить стропильную систему из стальных элементов, убедитесь, что конструкция дома ее выдержит.

• Дерево. Для стропильной системы частного дома больше подходит дерево. Оно легкое, по сравнению с металлом, доступное по цене и простое в обработке. Для строительства выбирайте материал из хвойных пород древесины не более 15% влажности. Перед началом строительства, обработайте древесину специальным средствами от гниения и вредителей.

Элементы системы

Основу ее составляют следующие элементы:

1. Мауэрлат. Брус. Равномерно распределяет вес кровли на стены дома. К мауэрлату крепят нижние части стропильных ног.
2. Лежень. Изготавливается из той же древесины, что и мауэрлат. Его устанавливают на внутренние несущие стены, чтобы также равномерно распределить нагрузку. На лежень в дальнейшем монтируют стойки.
3. Коньковый прогон. Деревянный элемент, на который крепятся верхние части стропильных ног. Его крепят сверху стоек так, что он их соединяет.
4. Диагональные (накосные) стропила. Формируют ребра вальмовых скатов.  Их всего 2 пары. Крепят к коньковому прогону и краям конструкции. Эти стропила подвергаются большим нагрузкам, поэтому выбирайте прочные доски.
5. Рядовые (промежуточные) стропила. Служат опорой для кровельного покрытия. Для монтажа выбирают доски. Верхняя часть стропил опирается на коньковый прогон, а нижняя крепится к мауэрлату. Соблюдайте между ними шаг 60-120 см, в зависимости от выбранного утеплителя.
6. Нарожники. Укороченные стропила. Прикрепляются одной стороной к диагональным стропилам, а другой — к мауэрлату. Монтируйте нарожники с определенным шагом, указанным в чертежах. Материал используют тот же, что и для рядовых стропил, но можно выбрать доски меньшим сечением, т.к. нагрузка на нарожники небольшая.
7. Стойки. Вертикально расположенные опоры из бруса или досок. Их устанавливают на лежень. Стойки подпирают коньковый прогон. Древесина такая же, что и для мауэрлата и лежня.
8. Затяжки. Брус или доска, уложенные перпендикулярно мауэрлату. Он скрепляет стропильные ноги, не позволяя конструкции расходится.
9. Подкосы. Располагаются под углом к стропилам для уменьшения их прогиба под собственным весом.
10. Шпренгели. Вертикальные подпорки диагональных стропил. Конструкция со стойками и горизонтальными схватками — шпренгельные фермы.

Монтаж стропильной системы

Стропильную систему устанавливают в соответствии с размерами, указанными в проекте дома. Поэтому перед началом строительства сделайте расчеты самостоятельно или доверьте их инженеру-проектировщику.

Укладываем мауэрлат

Первый этап — установка мауэрлата. В дальнейшем на него будет опираться вся стропильная система.

Если дом построен из бруса или бревна, то роль мауэрлата выполняют верхние венцы.

Если дом из камня или кирпича, то сначала укладывают армирующий пояс из железобетона. Он усилит несущие способности стен. По верху стены выставляем опалубку, в которую закладывается каркас из арматуры и заливается бетон. При установке каркаса, вставьте в бетон металлические шпильки диаметром более 1 см. Их длина должна быть такой, чтобы шпильки выступали на 3-5 см из бруса мауэрлата. Расстояние между шпильками рассчитывайте так, чтобы они располагались между местами соединения стропил с мауэрлатом, чтобы не разрушить конструкцию.

Через 2-3 дня, когда бетон наберет прочность, верхнюю его часть промазывают битумом и наклеивают сверху рубероид. Это необходимо, чтобы уберечь древесину от гниения и негативного влияния конденсата.

На месте шпилек в брусьях просверливают сквозные отверстия. После укладки мауэрлата притягивается на шпильки гайками с шайбами.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате не выполняют выпилы под стропила, нарушать его целостность нельзя.

Устанавливаем лежень

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия.

Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

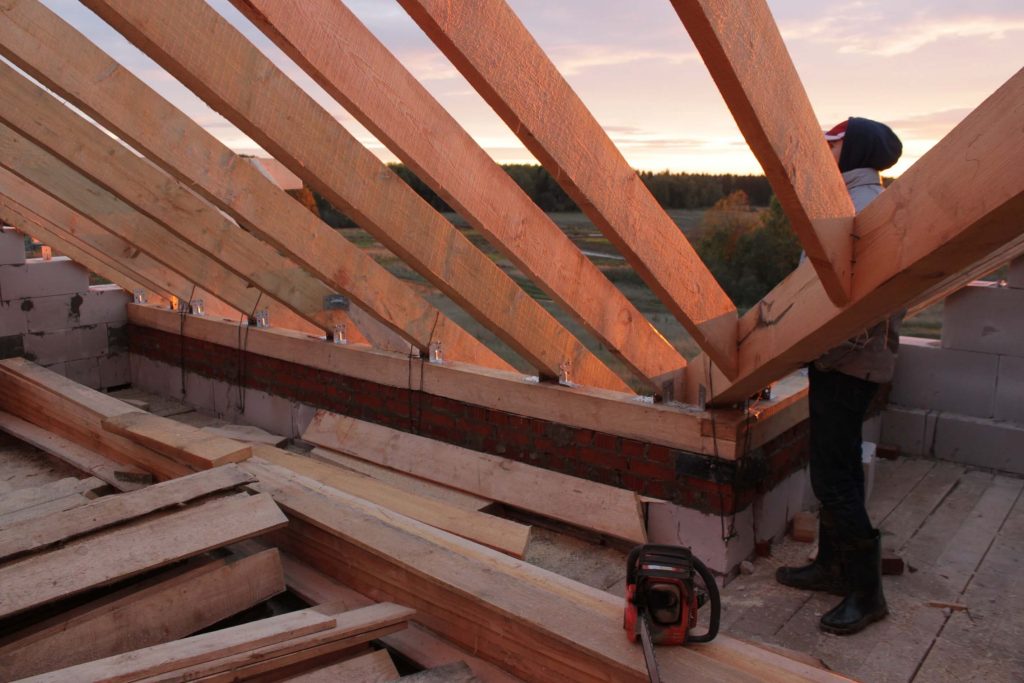

Установка стропильной системы

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами.

Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен.

Установка наслонных стропил

Наслонные стропила монтируют в том случае, если есть средняя несущая стена.

На лежень монтируют стойки. Для сохранения их вертикального положения, используют временные подкосы. Углы проверяйте строительным уровнем.

Сверху на стойки укладывают коньковый прогон и закрепляют его с помощью уголков или гвоздей.

Диагональные (накосные) стропила крепят к коньковому прогону методом двойной врубки под углом 45 градусов. Затем место стыка закрепляют гвоздями или саморезами.

Нижнюю часть «ноги» крепят к краю мауэрлата подвижным соединением (ползуном).

Если требует проект, поставьте подкосы из бруса. Верхнюю часть приколачивают гвоздями к середине стропил, а нижнюю — к основанию стоек.

К диагональным стропилам закрепите по 2 нарожника с определенным шагом с каждой из сторон.  Укороченные стропильные ноги связывают мауэрлат и стропила.

После чего, с определенным шагом монтируются обычные рядовые стропила. Данные стропила закрепляются к коньковому брусу и мауэрлату при помощи саморезов или способа врубки. Также стропила можно дополнительно фиксировать постановкой верхних стяжек и ригелей.

Нарожники и рядовые стропила необходимо устанавливать параллельно друг другу, под прямым углом, то есть 90°.

Также не стоит забывать про шпильки, на которые происходит крепление мауэрлата. Нельзя допустить, что бы рядовые стропила упирались в эти места.

Висячие стропила

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат.

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости.

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

Сначала устанавливают 2 крайние фермы. Между ними, по самым верхним точкам, натягивают шнур для контроля уровня последующих стропил.

После монтажа ряда из ферм в коньковой части получившейся системы монтируются бруски или доски, связывающие фермы между собой.

Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания.

На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил.

Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные опираются стропильные полуноги (укороченные) – нарожники.

Под диагональное стропило устанавливаются одна или две опоры в зависимости от проекта.

Усиление стропильной системы

Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма.

Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.

Брус следует укладывать на две стороны так, чтобы они сходились углом. На данный брус необходимо установить вертикальные стойки, которые будут поддерживать диагональное стропило.

После завершения монтажа стропильной системы крепится обрешетка под кровельное покрытие.
