Как устанавливать винтовые сваи: Монтаж винтовых свай своими руками: видео, технология, инструкция

Можно ли устанавливать винтовые сваи зимой

Важнейшим элементом любого здания, вне зависимости от его размеров и назначения, выступает фундамент. Он принимает вес от строительных конструкций и сопутствующие нагрузки, потому выбору технологии обустройства основания сегодня принято уделять максимальное внимание.

Среди всех типов, многие выбирают свайно-винтовой фундамент. Он отличается большим количеством достоинств, а сами сваи позиционируются производителями, как универсальный инструмент строительства, ведь монтировать их допускается на любом грунте и в любой сезон, но можно ли устанавливать винтовые сваи зимой и не пострадает ли от этого надежность основания? Опоры действительно можно монтировать в любое время года без снижения безопасности здания.

Преимущества винтовых опор

Свайные основания в последние годы приобрели огромную популярность, они обладают многими преимуществами:

1. Универсальность. Опорные конструкции можно возводить на любой местности вне зависимости от состава грунта. Допускается строительство на проблемных – сыпучих и пучинистых почвах, на заболоченной местности и на воде.
2. Всесезонность. Можно выполнять строительство любое время года, во время выпадения осадков.
3. Долговечность. Современные металлические опоры изготавливают из качественных материалов и обрабатывают антикоррозийными веществами, благодаря чему они сохраняют свои технические характеристики на протяжении 100-200 лет.
4. Надежность. Металлические сваи могут выдерживать сильные нагрузки, их помощью строят не только заборы и небольшие постройки, но и полноценные жилые дома, нежилые сооружения.
5. Стоимость. По цене строительство на сваях обходится на 50-70% дешевле возведения сооружений на ленточных основаниях.
6. Простота. Для возведения фундамента не требуется применения специализированной техники и выполнения земляных работ.
7. Скорость. Монтаж осуществляется в течение 1-4 дней, затем приступать к возведению конструктивных элементов здания.

Цены на свайно-винтовой фундамент

Особенности строительства в зимний период

Опоры действительно можно устанавливать зимой, и сразу переходить к возведению других элементов нового объекта. Однако инженерные изыскания и проектирование рекомендуется выполнить летом. В теплое время проще получить точную и исчерпывающую информацию о составе грунта, глубине залегания подземных вод и другие данные, необходимые для профессионального проектирования. На основе собранной информации разрабатывается проект, описывающий будущее строительство, включая параметры приобретаемых опорных элементов и этапы их установки.

Летом также рекомендуется выполнить разметку участка. Если разметить до зимы местность не удалось, в зимнее время потребуется расчистить стройплощадку от снега.

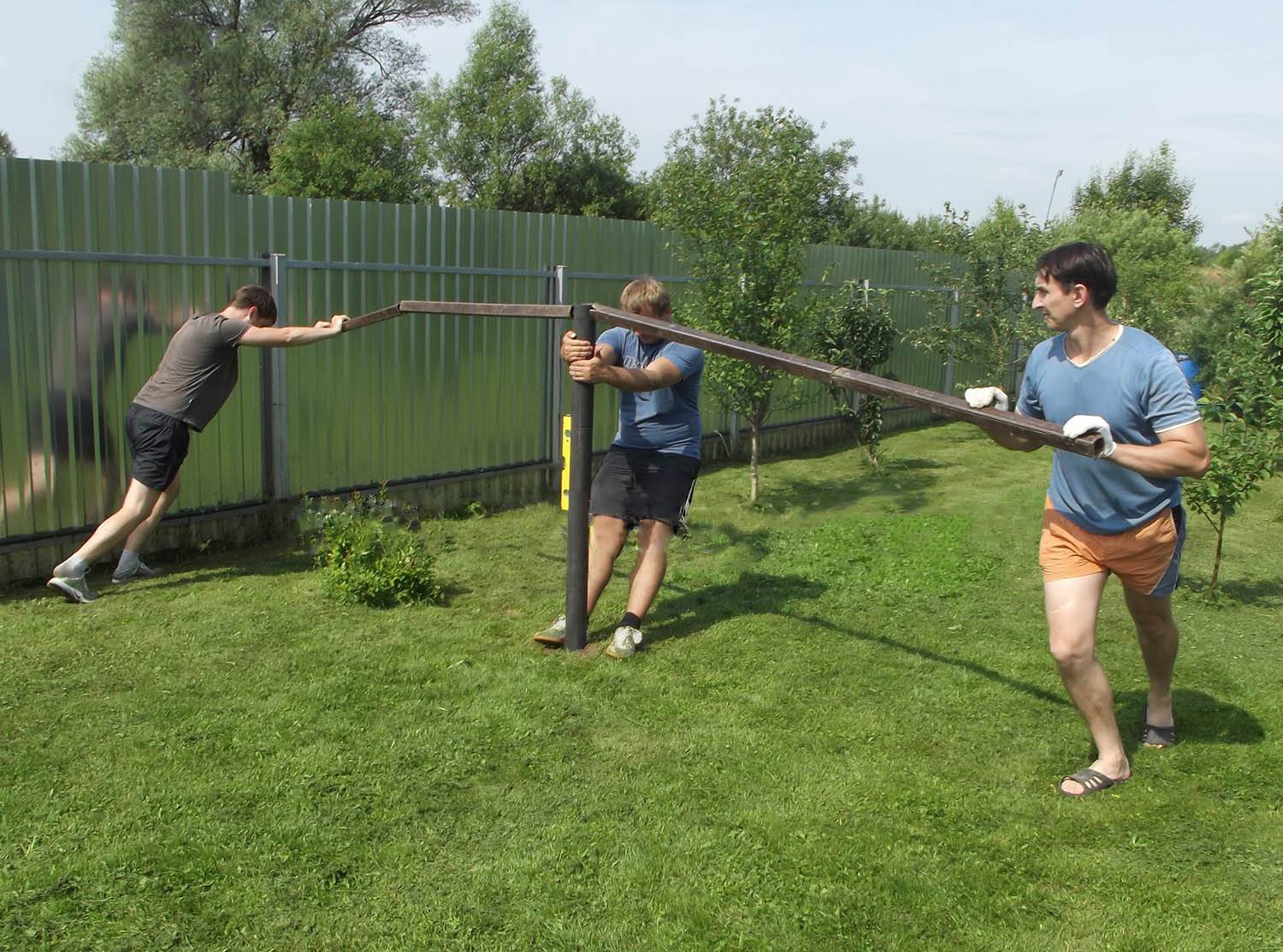

В остальном работы зимой выполняются также, как и летом. По проекту в отмеченных местах завинчиваются сваи, обрезаются и бетонируются. Из-за сильных морозов ручное закручивание свай может оказаться невыполнимым, потому иногда требуется использование специальных механических инструментов. В местах завинчивания землю можно прогреть кострами. Эти работы удлиняют и усложняют строительство, однако позволяют проще установить винтовые опоры и снизить до минимума вероятность их поломки.

На какую глубину необходимо устанавливать винтовые сваи? Выбор длины и особенности монтажа

Устойчивость винтового фундамента напрямую зависит от соблюдения технологии установки. Просядет фундамент под весом постройки через время или его приподнимет силами морозного пучения — все зависит от глубины, на которую закручены сваи. В этом материале рассмотрим особенности монтажа винтовых опор и разберемся, какие условия влияют на выбор типоразмера изделия.

Факторы влияющие на длину винтовых свай

При расчете длины опор под винтовой фундамент учитываются несколько факторов. В зависимости от индивидуальных особенностей участка их может быть и больше, рассмотрим самые основные:

• Задача, которую решают с помощью винтовых опор. На выбор длины сваи влияют расчетные показатели вертикальной и боковой нагрузки, которая передается на опору от постройки. В зависимости от того, что запланировано построить на свайном фундаменте: жилой дом, забор с высокой парусностью, промышленный ангар или рекламный щит, специалисты рассчитывают длину сваи.
• Тип грунта на участке застройки. Если на месте возведения фундамента плотная глина, то сваи необходимо вкручивать на глубину промерзания грунта. Если участок заболочен или верхний слой почвы состоит из торфа толщиной 1–1,5 м, значит к расчетной длине сваи необходимо прибавить 1–1,5 м соответственно.
• Климатические условия региона. Глубина промерзания грунта зависит от температуры окружающего воздуха и продолжительности зимнего периода. В южных регионах грунт может вообще не промерзать, а в некоторых промерзать на глубину 1,5–2 м. Почва, которая беспрепятственно пропускает грунтовые воды, способствует собственному промерзанию.
• Рельеф местности. При монтаже свайного поля на участке с равномерным рельефом и однородным составом грунта используются сваи с одинаковой длиной ствола. При строительстве основания на склоне, насыпном грунте, в небольшом овраге или возле водоема, некоторые сваи необходимо удлинять.

Особенности монтажа винтовых свай

Свайно-винтовой фундамент — прочная и долговечная конструкция, которые широко используется при строительстве сооружений на любых типах грунтов (за исключением скального). Чтобы обеспечить надежность и длительный срок службы винтовых опор важно соблюсти правильную технологию монтажа основания.

Выбор оптимального места. Необходимо провести геологические исследования участка, определить тип грунта и уровень залегания грунтовых вод, а также учесть нагрузки, которые будут действовать на сваи.

Подготовка участка для установки винтовых опор. Площадку под свайно-винтовой фундамент необходимо очистить от растительности, строительного мусора и других препятствий.

Выбор и доставка оборудования. Для установки винтовых свай необходимо использовать специальное оборудование. Например, ручной гидравлический вращатель — его используют для установки свай диаметром 57–89 мм, для большего диаметра свай применяют механизированный ямобур. Оборудование должно быть выбрано в зависимости от глубины заложения свай и типа грунта.

Контроль глубины заложения. Глубина погружения сваи должна соответствовать проектной документации. Для контроля заглубления винтовой опоры используют лазерные уровни и измерительные инструменты.

Монтаж свайного поля. В процессе закручивания винтовой сваи необходимо контролировать крутящий момент на редукторе, избыточное усилие может деформировать или оторвать лопасти — опора будет испорчена. Сваю необходимо вкрутить вертикально по уровню, угол наклона не должен превышать 0,2d.

Контроль выполненной работы. После завершения монтажа необходимо провести контроль результатов, чтобы убедиться в качестве работы и отсутствии деформаций. После установки ростверка и укосов заменить поврежденную сваю будет гораздо сложнее.
Соблюдение особенностей монтажа позволит обеспечить надежность и долговечность винтовых свай и гарантировать безопасность здания или сооружения.

В момент установки винтовой опоры на нее действует сила трения о грунт. Чем плотнее слои породы, тем прочнее должна быть свая. Если удлинить сваю малого диаметра на несколько метров, ее ствол может смять силой крутящего момента. Поэтому прежде чем приобрести материал для свайно-винтового фундамента, необходимо провести точный расчет винтовых опор компетентными специалистами.

Вам будет интересно:

Edmonton

Винтовые сваи или винтовые сваи имеют много преимуществ применения. В большинстве мест, где требуется опорная свая, в качестве экономичной и эффективной альтернативы можно установить винтовую или винтовую сваю. Особенно там, где есть проблемные почвы.

• Фундаментные сваи
• Опоры колонн
• Переносные конструкции и фундаменты модульных зданий
• Удерживающая скоба
• Солнечные и телекоммуникационные башни
• Стеллажи для труб
• Анкеры трубопровода
• Опора несущей плиты (на растяжение и сжатие)
• Большие вывески
• Подкрепление

Установка винтовых свай Abarent

Свяжитесь с нами для получения дополнительной информации и цен.

Что такое винтовые сваи?

Винтовые сваи, также известные как винтовые сваи или винтовые сваи, являются очень простым продуктом. Они состоят из вала/трубы и спирали (что очень похоже на одно вращение винта). Винтовые сваи были впервые использованы в Англии, изобретены и запатентованы Александром Митчеллом примерно в 1830 году. Некоторые из первоначально установленных свай, установленных в ту эпоху, были проанализированы, и было обнаружено, что они не потеряли своей интегральной прочности.

Наверх

Как устанавливаются винтовые сваи?

«Винтовые сваи» устанавливаются при относительно низких оборотах с увеличением крутящего момента при установке. Секции добавляются по мере ввинчивания пирса в землю. После достижения заданной глубины и момента затяжки сваю можно отрезать и прикрепить несущую пластину или кронштейн. С опорой этот кронштейн также можно использовать для подъема фундамента для выравнивания строительных элементов. Последнее является несомненным преимуществом перед некоторыми из доступных базовых систем.

Для установки свай можно использовать что угодно: от небольшого переносного оборудования до машин различных размеров, например, экскаватора-погрузчика или мини-погрузчика. Во время установки винтовых свай бригады будут записывать давление на гидравлический двигатель, и с его помощью можно рассчитать крутящий момент. Было показано, что этот установочный крутящий момент имеет прямую корреляцию с установленной грузоподъемностью сваи. Компания с хорошей репутацией будет использовать этот крутящий момент при установке только в качестве подтверждения уже спроектированной конструкции сваи на основе исследования грунта.

Вернуться к началу

Преимущества использования винтовых свай

• Практически полное отсутствие вибрации и незначительное нарушение почвы
• Эти сваи также выдерживают направленные вверх силы. Это особенно важно на экспансивной почве. Спираль закреплена в грунте, способном выдерживать нагрузку, а силы трения вдоль вала пренебрежимо малы по сравнению с концевой опорной силой.
Винтовые сваи
• спроектированы только как «настоящие опорные сваи». Любое минимальное поверхностное трение со стороны ствола сваи не учитывается в требуемой несущей способности сваи. Вес, который может выдержать свая, определяется нижней частью сваи (спиральной пластиной). Это создает уверенность в том, что система спиральных пирсов будет работать в почвах с изменяющимся уровнем влажности (что изменит параметры, на которых будет работать любая висячая свая). Принимая во внимание, что наиболее распространенной причиной осадки фундамента является усадка грунта из-за потери влаги, винтовая опора является наиболее практичным выбором для инженерного сообщества.

Вернуться к началу

Системы спиральных опор (HPS)

Существуют разные производители винтовых опор, и они не все одинаковы. Большое значение имеет жесткость соединения, а также конструкция ворса и строгое соблюдение производственного процесса. Наша производственная компания Helical Pier Systems (HPS) выделяет значительные ресурсы на исследования и производственный процесс. HPS предлагает проектирование, производство, проектирование оборудования, создание и распространение винтовых свай с 19 лет.77.

Ресурсы

• НОВЫЕ БРОШЮРЫ, В НАСТОЯЩЕЕ ВРЕМЯ РАЗРАБОТКА

Дополнительные ресурсы

• Винтовые сваи и буронабивные сваи: Это инженерная статья о сравнении винтовых свай и буронабивных висячих свай.
• Руководство по проектированию HPS: Это общее руководство по проектированию винтовых свай с винтовыми сваями, которое будет предоставлено авторизованным клиентам по запросу.
• NEW Нагрузочное испытание: это статья, опубликованная на сайте www.loadtest.com, о первом в мире нагрузочном испытании винтовой сваи с ячейкой Остерберга (O-cell).
• Нагрузочные испытания PIC: это статья в журнале Piling Industry Canada о первом в мире испытании винтовой сваи на ячейку Остерберга (O-cell).
• PIC Magazine: Это статья в журнале Piling Industry Canada о сваях HPS High Capacity.
• Piling Canada: Статья о ГЭС и винтовых сваях в Северной Америке.

Получить оценку

Если вам нужны опытные специалисты для помощи с винтовыми сваями и фундаментом, обратитесь в офис Abarent Construction в Эдмонтоне.

Мы можем обсудить детали вашего проекта, спектр наших работ и предоставить вам смету, основанную на ваших конкретных потребностях и бюджете.

Мы гордимся нашим обслуживанием клиентов. Заполните форму ниже, и мы свяжемся с вами, как только сможем.

Наверх

Все, что вам нужно знать — общегородские заборы и настилы

Автор Келли Маршалл

Если вам интересно, являются ли винтовые сваи для настила лучшим вариантом, вот некоторая полезная информация. Нажмите на каждый раздел, чтобы узнать больше.

1. Что такое винтовая свая?

2. Какие другие названия или термины используются для винтовых свай?

3. Как установить винтовые сваи для настила?

4. Сколько стоят винтовые сваи?

5. Винтовые сваи экологически безопасны?

6. Винтовые сваи или бетонные сваи: что лучше?

7. Какие еще конструкции можно возводить на винтовых сваях?

8. Нужен ли бетон для винтовых свай?

Источник: Argyriou, CC BY-SA 4. 0, через Wikimedia Commons

Если вы хотите узнать больше о винтовых сваях для настила или хотите, чтобы профессионал установил их для вас, свяжитесь с нами.

1. Что такое винтовая свая?

Винтовые сваи представляют собой длинные стальные конструкции, напоминающие большой винт. Обычно они изготавливаются из высокопрочной стали и состоят из пластин в виде штопора, приваренных к длинному металлическому валу.

Они предназначены для того, чтобы помочь распределить вес груза по земле, не вдавливая его полностью в землю, как в случае с простым гладким валом.

2. Какие другие названия или термины используются для винтовых свай?

Существует так много альтернативных названий или терминов, которые используются для обозначения винтовых свай. Вот список наиболее распространенных:

• Винтовые сваи

• Винтовые анкеры

• Винтовые фундаменты

• Грунтовые болты 900 03

• Винтовые сваи

• Винтовые сваи

Винтовые сваи имеют форму обычного шурупа для дерева

3.

Подобно шурупу, который вы вкручиваете в кусок дерева, винтовая свая вкручивается в землю. Для их установки можно использовать разные типы землеройных устройств, которые оснащены поворотным гидравлическим навесным оборудованием.

Эти устройства имеют специальные приводные приспособления, которые можно использовать для соединения винтовой сваи с машиной. Затем винтовые сваи заглубляются в землю на необходимую глубину.

Важно использовать надлежащие методы установки винтовых свай, так как неправильный метод, вероятно, приведет к тому, что ваша винтовая свая не будет работать должным образом.

По этой причине лучше нанять профессионала для установки винтовых свай для настила и других объектов.

4. Сколько стоят винтовые сваи?

Стоимость винтовых свай будет варьироваться в зависимости от того, сколько вам нужно и насколько глубоко они должны войти в землю.

В среднем вы можете заплатить от 250 до 350 долларов США за установленную винтовую сваю. Винтовые сваи часто являются наиболее доступным вариантом для установки настила.

5. Безопасны ли винтовые сваи для окружающей среды?

Поскольку винтовые сваи ввинчиваются в землю, перемещается меньше грунта, что снижает воздействие на окружающую среду и общий объем работы.

Кроме того, при установке винтовых свай для настила требуется вывозить меньше грунта с площадки, что позволяет сократить транспортные расходы и, таким образом, еще больше сократить выбросы углекислого газа.

Винтовые сваи для настила часто являются более доступным вариантом для устройства настила, к тому же они экологически безопасны

6. ​​Винтовые сваи или бетонный фундамент: что лучше?

Места установки:

• Винтовые сваи

  Самым большим преимуществом винтовых свай для перекрытий по сравнению с бетонным фундаментом является то, что винтовые сваи часто можно устанавливать в местах, где невозможно установить монолитный бетонный фундамент. . Это означает, что с помощью винтовых свай вы можете построить настил в тех местах, где раньше это было невозможно.

• Бетонный фундамент

  Во многих случаях невозможно или очень сложно установить бетонный фундамент. Например, нельзя делать заливной бетонный фундамент в грунте с плохим дренажем или высоким уровнем грунтовых вод.

Температура, необходимая для установки:

• Бетонный фундамент

  Для заливки бетонного фундамента необходимы лучшие погодные условия, когда грунт не насыщен водой. Для затвердевания бетона требуется температура >5°C, а это означает, что большинство строителей террас, использующих бетон, не могут начать работу над вашим проектом до поздней весны.

С винтовыми сваями можно продолжать работу:

Винтовые сваи можно ставить даже зимой

Источник изображения: Mascore

7.

Винтовые сваи можно использовать не только для настила, но и в качестве надежного основания для других конструкций, таких как:

Винтовые сваи можно использовать для различных конструкций, таких как заборы

8. Нужен ли бетон для винтовых свай?

Нет, винтовые сваи не требуют использования заливного бетона для их поддержки. На самом деле их можно устанавливать в самых разных грунтах, от мягких до очень жестких глин и рыхлых и очень плотных песков.

Для получения информации о профессионально установленных винтовых сваях для настила обращайтесь по городскому номеру
