Как устанавливать стропила на двухскатную крышу: стропила своими руками, установка, как построить правильно пошагово

Монтаж стропильной системы двухскатной крыши на срубе: подробная инструкция

Оценок: 3

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю. Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил. Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

• с утеплением;
• без использования утеплителя;
• чердачной;
• бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

• Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
• Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки.

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

• Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
• Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
• По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Оценок: 3

Стропильная система двухскатной крыши — устройство, крепление , схема

1. Как выглядит двускатная крыша
2. Cтропильная система двускатной крыши
3. Основные составляющие двускатной крыши

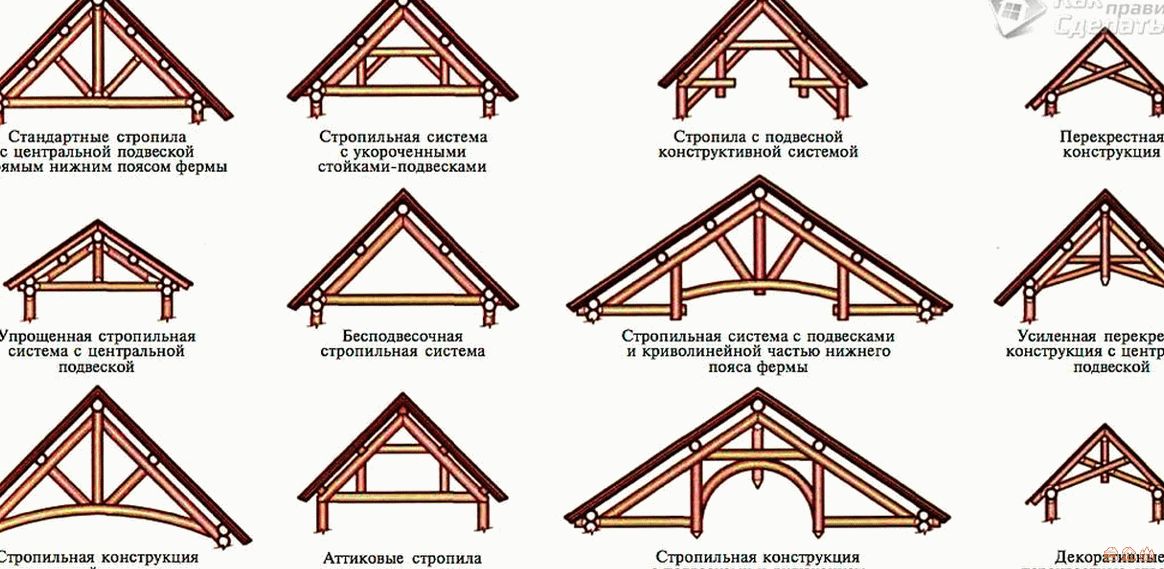

4. Типы стропил двухскатной крыши
5. Монтаж стропильной системы двускатной крыши различных видов
6. Правильный расчет стропил двухскатной крыши

Стропильная система – это наиболее простая конструкция крыши, которая используется в строительстве. Для ее монтажа используют всего несколько элементов – согласно конкретным размерам кровли, количество этих деталей может становиться больше или меньше. С одной стороны, процесс достаточно простой, однако для того, чтобы справиться с этим самостоятельно, необходимы определенные знания в области возведения двускатной крыши. Только опыт и хорошие познания в технологиях помогут добиться качественного результата при монтаже.

Особенности ее конструкции можно определить уже из самого названия: она состоит из двух скатов, которые имеют прямоугольную форму. Зачастую специалисты следят за тем, чтобы скаты имели одинаковые параметры, хотя в современном строительстве существуют и ассиметричные варианты – здесь скаты могут отличаться по своим размерам.

Скаты обязательно устанавливают друг к другу под конкретным углом – он называется наклоном. Коньковый брус играет роль линии соприкосновения – это еще одна часть стропильной системы. Он составляет наивысшую точку на крыше и называется коньком.

Также здесь имеются две боковые полости между скатами – фронтоны. Их основное отличие – это треугольная форма. Как только сконструирована крыша, боковину облицовывают панельными или листовыми материалами: это могут быть доски, ОСП, фанера и другие.

В основе конструкции скатов лежат стропильные ноги – по-другому их называют стропилами. Чаще всего они изготавливаются из качественных досок или брусьев, но бывают и стальные варианты. Если конкретно рассматривать домостроение, то здесь применяется исключительно древесина. Она болеет простая в использовании, да и по цене выигрывают у своих аналогов.

Однако двускатная крыша состоит не только из стропил. Такая конструкция предполагает наличие еще нескольких обязательных элементов. Подробнее рассмотрим их в следующем пункте.

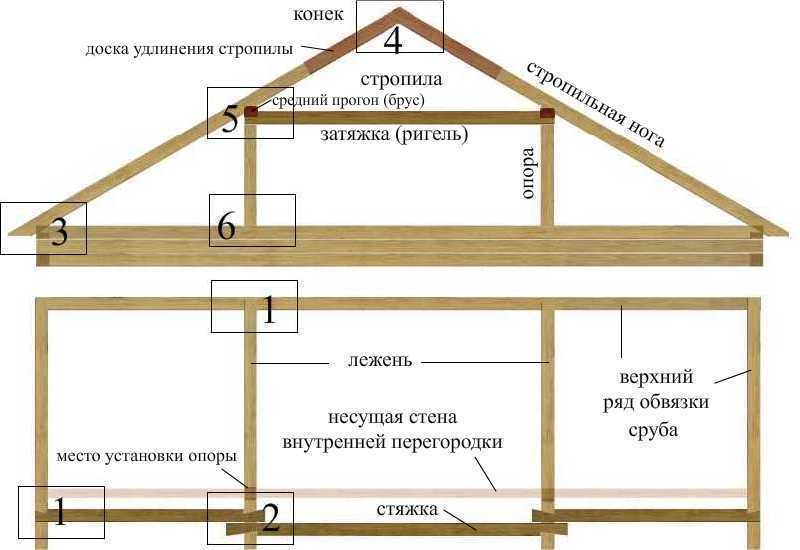

Двускатная крыша состоит из следующих деталей и компонентов:

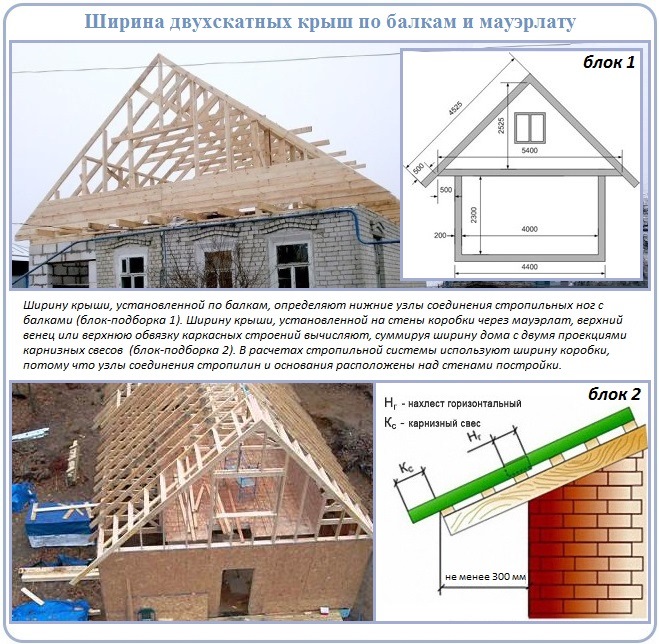

1. Мауэрлат. Выглядит этот элемент как балка, которая непосредственно упирается в стропилы. Основная цель этого элемента – грамотное распределение нагрузки от стропильных ног до основания стен. Если не установить данную конструкцию, то давление стропил на стены будет точечным – такие места вызывают дополнительное напряжение в конструкции, что в результате может привести к появлению трещин на стенах.

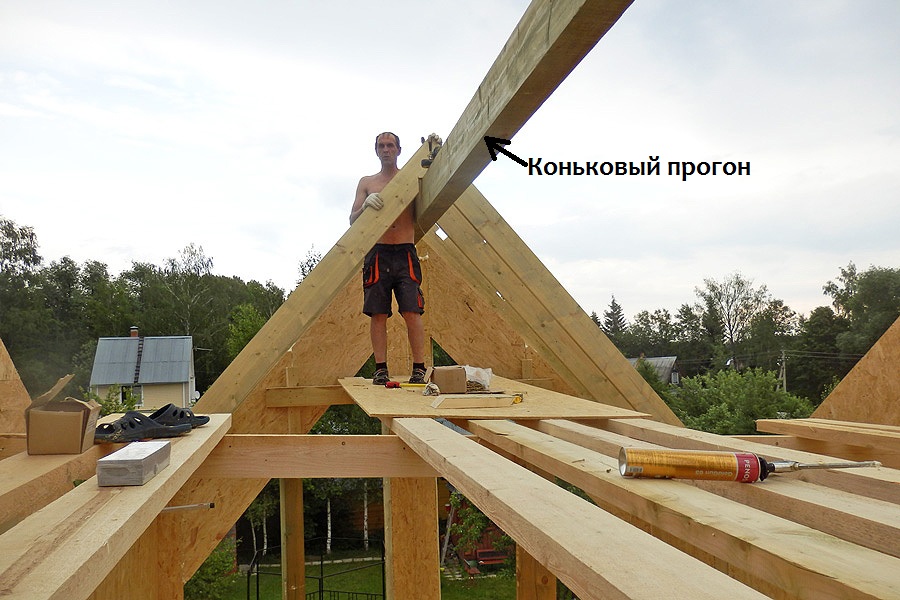

2. Коньковый брус (также его называют коньком или прогоном). Он стыкует места соединения стропильных ног. Этот элемент не всегда можно увидеть в конструкции стропильной крыши – в некоторых вариантах кровли отказываются от его установки.
3. Затяжки. Их тоже можно увидеть не в каждом варианте конструкции. Они монтируются на висячих стропилах, если конструкция устанавливается на широкий дом.
4. Балки перекрытия – отвечают за формирование потолка и пола в части чердака.
5. Лежень (вариант балки перекрытия). Это еще одно вспомогательное основание для стоек, которые фиксируют стропила. Увидеть можно не в каждой конструкции.
6. Бабки – поддерживают стропильные ноги. Дополнительный элемент используют только, если длина пролета дома более 6 метров.
7. Подкосы или диагональные подпорки. Если опорных стоек недостаточно, чтобы стропильная система была надежной, то устанавливают их дополнительно к конструкции.
8. Также в некоторых случаях используются опорные стойки для конькового прогона. Если стропильная конструкция имеет слишком большую массу, то без них просто не обойтись. В этом случае специалисты собирают все строение под кровельным материалом (например, таким материалом может служить керамическая черепица).

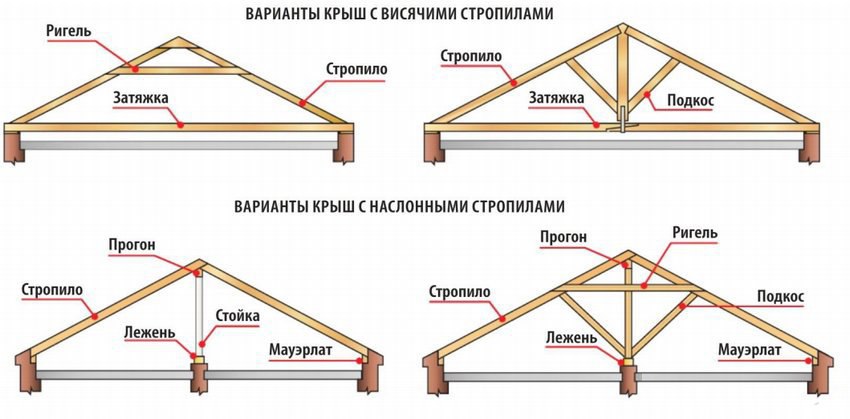

В конструкции двухскатной крыши может присутствовать два вида стропил: наслонные и висячие.

• Крепеж производится у конька;
• Крепеж установлен между собой, но упирается все равно на конек.

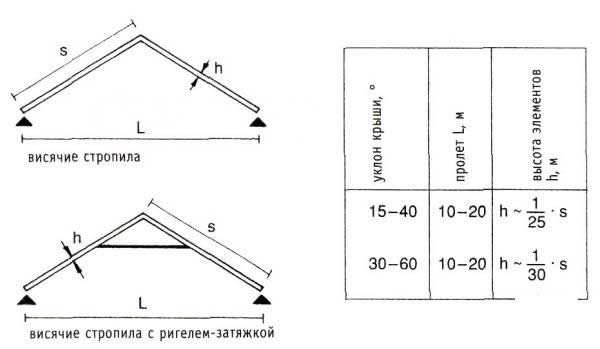

Висячие стропила могут быть использованы не в каждом случае: их устанавливают только, если стены расположены на расстоянии не более 12 метров. В этом случае стропила будут упираться своей нижней частью в стены, а верхние соединены исключительно между собой (обычно здесь нет конькового прогона). Поэтому при большом разлете несущая способность значительно снижается.

При установке висячих стропил необходимо учитывать их значимый недостаток – на стены дома оказывается слишком большая опорная нагрузка. Для снижения давления устанавливают затяжки, которые формируют жесткий треугольник. Также в качестве затяжек могут использоваться балки перекрытия. Если же вы хотите дополнительно усилить конструкцию висячих стропил, то обязательно придется установить стойки и подкосы.

Поскольку виды стропильных систем имеют конструктивные особенности, то и технология их сборки будет значительно отличаться. Ниже подробнее разберемся, что из себя представляет каждый вариант.

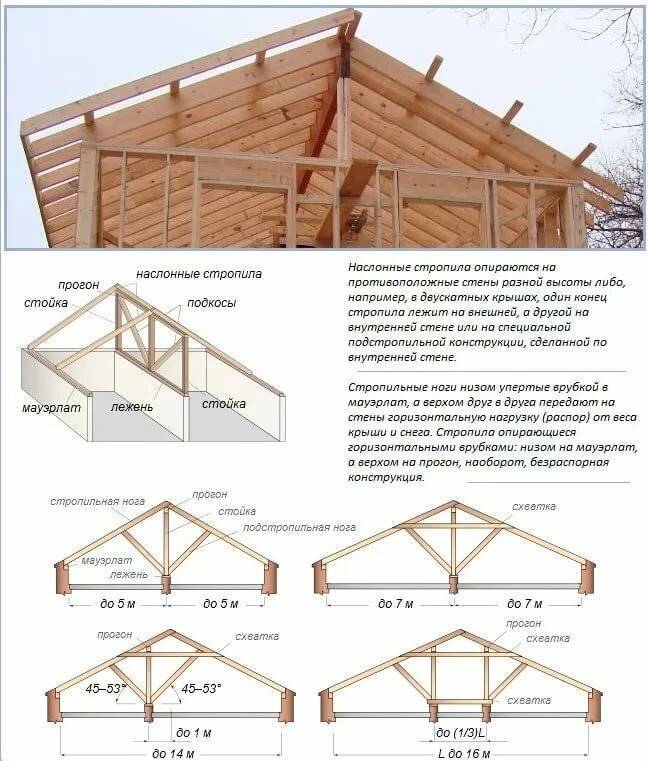

Технология монтажа наслонных стропил

Специалисты говорят о том, что при креплении стропил двухскатной крыши наслонного типа необходимо придерживаться конкретной технологии сборки. Для начала необходимо установить две опорные стойки с краев, которые располагаются под опорным брусом. Они выполняют сразу несколько задач – конструкция подпирает брус, а также формирует фронтоны здания. В нижней части они соединяются с мауэрлатом. При монтаже их необходимо устанавливать исключительно по вертикали – при этом верхние торцы располагаются в горизонтальном положении. Чтобы соблюдать эту технологию, нужно натянуть прочную веревку – проверить горизонтальность можно с помощью уровня. Если специалист обнаруживает некоторые отклонения, то низку опору необходимо будет поднять с помощью деревянных подпорок.

По уровню горизонтальной нити начинают устанавливать промежуточные опорные стойки, соблюдая обязательный шаг в 2-2,5 метра. Временные крепежные элементы подпирают эти конструкции, чтобы брусы стоек не сместились: для этого используются затяжки и подпорки. Далее на стойках укладывается коньковый брус, который там же и закрепляется.

Монтаж стропил двускатной крыши обязательно производится попарно. Неважно, с какой стороны вы решите начать монтаж конструкции. Сразу нужно закрепить конструкцию к коньку и мауэрлату. Основной момент, за которым нужно следить – это расстояние между ногами. Оно высчитывается, исходя из тяжести кровельного материала и его несущей способности. В проекте дома специалисты обязательно указывают этот параметр. Если этого требует конструкция, то устанавливают дополнительные опорные стойки и подкосы.

Установка висячих стропил

А вот монтаж висячих стропил сильно отличается от предыдущего варианта. Вся конструкция собирается в земле: здесь скрепляются стропилы и затяжка. Сначала кровельные фермы собирают в нужном количестве, а только потом их поднимают на уровень крыши. Некоторые специалисты все-таки могут отойти от этого правила и начать собирать стропилы на крыше: они сначала фиксируют одну ферму, а затем переходят к следующей.

Такие фермы из-за своих особенностей конструкции могут весить достаточно много. Именно поэтому специалисты не советуют поднимать их на такую высоту вручную: это будет опасно для мастеров и вызовет ряд сложностей. Поэтому целесообразнее заранее заказать подъемный кран, хотя такое решение и значительно повлияет на себестоимость всей конструкции.

Самый сложный этап в данном случае – это выставить готовые фермы. Заранее планируют шаг между ними и затем устанавливают фермы по месту монтажа – здесь используется временное крепление подпорками и укосинами. Между соседними фермами специалисты натягивают нить. При ее выставлении необходимо будет проверить два основных условия: натягивать нить следует строго по горизонту, а также ориентироваться на часть конструкции, которая выше остальных.

Далее специалисты поднимают те части конструкции, которые находятся ниже выбранного уровня. Финальный шаг в установке всей системы – это монтаж обрешетки, которая соединяет фермы в единую стропильную систему. Нижняя часть стропил обязательно прикрепляется к мауэрлату.

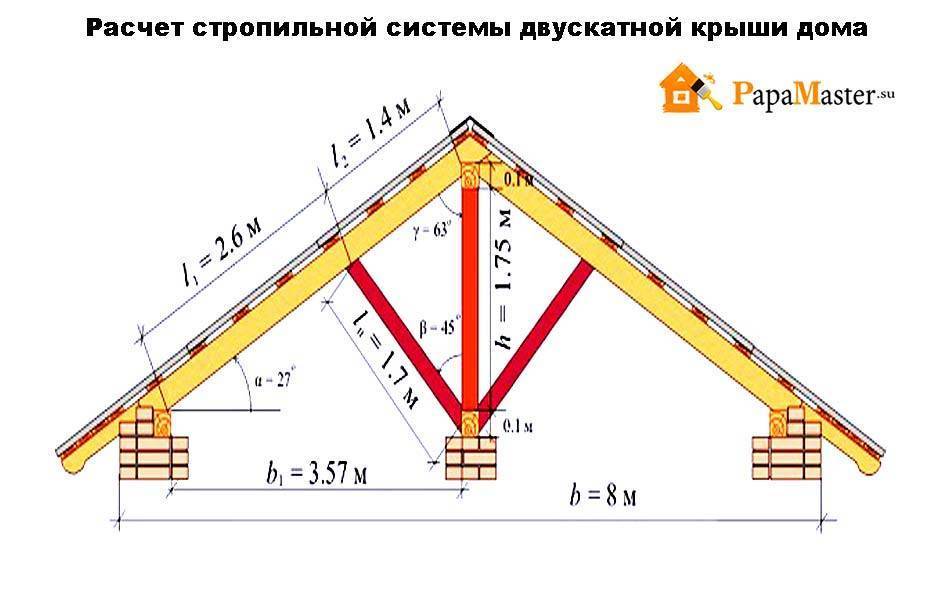

Чтобы крыша дома соответствовала разработанному проекту, необходимо учесть в процессе работы следующие параметры:

• Длин стропильных ног;
• Выбранный шаг для их установки;
• Сечение пиломатериала, который используется в работе.

Высчитать необходимую длину не составит больших сложностей: специалисты при расчете используют теорему Пифагора по формуле c2=a2+b2. Стропила в данном случае играет роль гипотенузы треугольника, а высота крыши и половина ширины дома являются катетами в этой формуле. Каждый параметр легко можно замерить самостоятельно.

А вот над расчетом шага установки придется немного помучиться, поскольку показатель будет зависеть от массы кровельного материала, а также нагрузок, которые возникают во время выпадения осадков. Чем больше сумма нагрузок на крышу, тем меньший шаг нужно выбирать для установки конструкции. На практике у этого параметра есть определенный интервал: шаг может располагаться в районе от 60 см до 2 м. Метровый шаг обычно применяется в том случае, если в конструкции решено использовать профнастил с большими размерами гофры.

При определении сечения стропильных ног также стоит учесть нагрузку на кровлю, длину стропильных ног и выбранный шаг. Сечение в этом случае прямо пропорционально нагрузке, длине ног и шагу.

В целом же выбирать стропильную систему стоит, исходя из особенностей кровли и размера дома. Уже после того, как вы определитесь, необходимо будет учитывать все особенности строительного процесса.

Читайте также:

• Скатная крыша — формы, конструкция и характеристики
• Варианты крыш частных домов
• Расчет кровли четырхескатной крыши

Последнее руководство, которое вам когда-либо понадобится

734shares

• Share
• Pin

За долгие годы у меня была возможность построить немало односкатных крыш, и ни одна из них не была одинаковой. Я сделал простые фронтоны, наклонные крыши и несколько навесов — и, вероятно, несколько других, которые я не могу вспомнить. И, конечно же, каждый раз, когда я строю новую крышу, я всегда учусь строить различные типы односкатных стропил.

Я решил, что пришло время изложить эти знания о стропилах сарая в статье, чтобы поделиться с вами. Я хочу поделиться с вами, как легко построить стропила для вашего сарая. Мы рассмотрим двускатную крышу, но вы сможете применить стропильный метод, описанный ниже, к большинству типов односкатных крыш.

Ниже мы шаг за шагом рассмотрим, что нужно для изготовления стропил для сарая. Мы также рассмотрим материалы и инструменты, которые вам потребуются для работы.

Быстрая навигация

• Что такое стропила?
• Разница между стропилами и фермами
• Типы односкатных стропил
  • Обычные стропила
  • Вальмовое стропило
  • Вальмовое стропило
  • Вальмовые домкраты

Что представляет собой рейфтер?

Стропила — это каркас вашей крыши. Точнее, это балка, идущая от вершины вашей крыши вниз к кануну. Он опирается на каркас вашей стены и, если все сделано правильно, служит для удержания стен сарая на месте, поддерживая крышу.

Разница между стропилами и фермами

Стропила обычно используют более крупные деревянные балки и не имеют никакого каркаса, кроме самих балок. Стропильная балка обычно больше, чем 2×4 — в больших домах могут быть стропила размером 2×12 и более!

Ферма, с другой стороны, состоит только из 2х4 и часто изготавливается на заводе. Фермы используют «сетки» 2×4 внутри стропильной конструкции для поддержки крыши. Фермы скреплены стальными косынками и являются основными элементами конструкции дома.

Типы односкатных стропил

Односкатные стропила бывают разных конструкций, в зависимости от конструкции навеса и односкатной крыши. Мы рассмотрим некоторые из наиболее распространенных типов стропил сарая и почему вы можете или не можете рассмотреть их в своем следующем проекте сарая.

Рядовые стропила

Рядовые стропила состоят из двух балок, которые проходят вверх от верхней пластины с обеих сторон стены сарая. Каждая балка имеет надрез внизу, называемый птичьим ртом, так что он ровно лежит на верхней части каждой стены.

Вверху, где сходятся стропила, их либо наклоняют так, чтобы они сходились в одной точке, либо прикрепляют к горизонтальному коньковому брусу. Коньковая балка проходит по всей длине односкатной крыши, соединяя каждую пару стропил.

Некоторые односкатные стропила не имеют коньковых балок либо из-за небольшого размера, либо из-за отсутствия технических ноу-хау. Однако в наши инструкции входит изготовление односкатных стропил с коньковым брусом.

Когда использовать рядовые стропила? Вы можете использовать обычные стропила на любой односкатной крыше, но они имеют наибольший смысл при строительстве двускатной крыши или односкатной крыши, где они могут сидеть или прикрепляться к верхним плитам стены. Навесные стропила затем соединяются с доской бухгалтерской книги у стены другого сарая или дома.

Вальмовое стропило

Вальмовое стропило работает в паре с обычным стропилом, но при использовании создает более привлекательный вид линии крыши, но создает меньше внутреннего пространства.

Вальмовые стропила, если они используются, представляют собой балки, которые располагаются на двух или всех четырех углах стены сарая и проходят вверх, чтобы встретиться с коньковой балкой. Они проходят по диагонали, так что один или оба конца прямоугольной односкатной крыши наклонены перпендикулярно двускатной крыше в средней части сарая.

Эти стропила требуют дополнительных измерений для правильного прилегания вальмового фронтона к коньковому брусу. Они также усложняют обшивку и добавление кровельного материала из-за дополнительных углов на крыше.

Королевское стропило

Королевское стропило, также известное как «корольное обыкновенное», представляет собой центральное стропило между двумя вальмовыми стропилами. Он проходит от края конькового бруса вниз к центру стены, делая его перпендикулярным общим стропилам. Королевское стропило имеет вальмовые стропила, выступающие с обеих сторон от того места, где они встречаются с коньковой балкой.

В традиционной вальмовой крыше главное стропило будет той же длины, что и обычные стропила, которые вы используете. Однако, поскольку навесы принимают все формы и размеры, вы не должны воспринимать это правило как непреложное.

Когда использовать королевское стропило? Вы будете использовать королевское стропило каждый раз, когда строите односкатную крышу в стиле вальма.

Вальмовые домкраты

Вальмовые стропила — это более короткие стропила, которые соединяются с вальмовыми стропилами. Поскольку вальмы соединяются с коньковой доской по диагонали, стропила, закрывающие края стен по обе стороны от вальмовых стропил, будут короче. Такие стропила называются вальмовыми.

Пиломатериалы какого размера следует использовать для стропил крыши?

Вы не можете просто использовать древесину любого размера для стропил – сверьтесь с таблицами пролетов стропил, чтобы узнать, какой размер древесины вы можете использовать.

Как видите, размер дров зависит от длины вашего сарая. Теперь ваше стропило будет немного длиннее половины пролета вашего сарая, так как оно находится под углом. Шаг и пролет вашей крыши будут определять, какая длина стропил вам понадобится — используйте калькулятор максимального пролета, чтобы определить размер стропил.

Если вы посмотрите на таблицу пролетов стропил, вы заметите, что 2×4 можно использовать для стропил на пролетах до 11 ½ футов. Что-нибудь сверх того, что вы смотрите на использование 2x6s для большинства навесов.

Инструменты и материалы, необходимые для изготовления стропил сарая

Инструменты

• Торцовочная пила
• Циркулярная пила или электролобзик
• Молоток
• Аккумуляторная дрель
• Рулетка и угольник

Материалы

• 2x4s – без обработки давлением
• 2×6 – достаточной длины, чтобы охватить всю длину сарая
• Фанера ⅝”
• Оцинкованные винты 1 ½” 8d
• Винты для настила 1 5/8”
• Строительный клей
• Simpson RR Соединители и стяжки

Как построить стропила для сарая

Давайте приступим к делу и построим несколько стропил. Теперь, когда у вас есть хорошее представление о том, насколько большими будут ваши стропила, мы шаг за шагом рассмотрим, как их построить.

В качестве примера возьмем навес размером 10×8 футов с пролетом 8 футов. Процесс, как правило, будет одинаковым для сарая любого среднего размера, но обязательно используйте калькулятор размеров стропил выше, чтобы найти правильную длину и размер стропил для вашего проекта стропил сарая.

В этом проекте мы будем использовать коньковую балку, поэтому каждый набор стропил будет встречаться с горизонтальным 2×6 на вершине, который будет проходить по всей длине сарая и соединяться со всеми стропилами.

Помните, что для стропил вы всегда будете использовать коньковый брус на один размер больше. Итак, в нашем случае 2×6. Если вы используете пиломатериалы 2×6 для стропил, ваша коньковая балка будет 2×8.

Определите шаг стропил

Во-первых, вам нужно найти шаг ваших стропил, что поможет вам определить длину ваших стропил. Используйте этот калькулятор, чтобы определить длину стропил.

Многие обычные кровельные материалы, такие как черепица, требуют уклона не менее 2:12. Более того, они обычно утверждают, что 4:12 — это самое низкое значение, которое вы можете использовать без какой-либо специальной подкладки. Наша крыша, которую мы будем строить, будет 4:12.

Рассчитайте длину стропил

Мы будем строить крышу с уклоном 4:12, пролетом 8 футов и свесом 1 фут. С этим набором спецификаций мы рассматриваем стропила длиной 5 футов 3 ½ дюйма. Этот общий пролет находится в пределах несущей способности стропил 2 × 4, но на каком расстоянии друг от друга мы можем расположить стропила?

Если вы посмотрите на нашу таблицу расстояний между стропилами, вы заметите, что 2×4 могут перекрывать 8-футовый зазор на крыше 4:12. Однако вы также заметите, что это относится только к высушенной в печи древесине № 1, которая может быть недоступна для большинства из нас. На самом деле, 2×4 класса № 2 кажутся более распространенными.

Предполагая, что мы используем стропила №2 класса 2×4, нам нужно будет расположить наши стропила на расстоянии 16 дюймов от центра. Это дает нам достаточную опору для нашей крыши, и нам не нужно беспокоиться о снеге или другом мусоре, обрушившем нашу односкатную крышу.

Обрезка хвоста и конька первого стропила

Самым удобным инструментом в вашем наборе инструментов для этой работы будет скоростной угольник. Вы заметите, что ваш квадрат скорости имеет правильные измерения с одной стороны и градусы с другой. Вы также увидите, что конец со степенями имеет набор чисел от 1 до 24 прямо над ним.

Эти отдельные числа соответствуют уклону крыши. Итак, поскольку мы используем уклон крыши 4:12, мы будем использовать число 4 в этом ряду, чтобы помочь нам сделать наши косые разрезы.

Для начала я уже знаю, что длина моего стропила будет 5 футов 3 ½ дюйма. Я буду использовать свой квадрат скорости, чтобы измерить мой первый разрез на одном конце моего стропила 2 × 4. Я буду использовать угол квадрата скорости на одном краю 2×4, где написано «поворот». Затем я буду поворачивать квадрат на стержне, пока 4 не выровняются с внешним краем стропила.

Я отмечу линию по краю квадрата скорости. Это дает мне точное сокращение 4:12. Теперь я мог бы сделать несколько вычислений и узнать, что 4:12 составляет примерно 18,5 градусов, но квадрат скорости настолько быстр, что мне не нужно этого делать.

Если вы хотите использовать торцовочную пилу, вы можете просто повернуть торцовочную пилу на 18,5 градусов и резать.

Обрезая другой конец, убедитесь, что оба разреза параллельны! Если длина разреза составляет 5 футов 3 ½ дюйма, то вы будете измерять только одну сторону от конца до конца. Используя торцовочную пилу, просто проденьте древесину после того, как сделаете свой первый разрез. Это гарантирует, что разрезы будут параллельными.

Затем используйте сантиметровую ленту и измерьте расстояние от самой дальней верхней точки вашего первого разреза. Сделайте отметку и используйте квадрат скорости так же, как в первый раз.

Вырезать стык «птичья пасть»

Соединение «птичья пасть» может быть сложной задачей, но если вы используете незаконченный пол сарая в качестве шаблона, то все получится гораздо быстрее. Положите набор стропил на пол и выровняйте их по тому месту, где они будут сидеть на стенах (если стены уже были там). Вам нужно будет положить 2 × 4 на его край на вершине двух стропил, чтобы они действовали как коньковая доска — для расстояния.

Получить лом 2×4 штуки. Разрежьте четыре из них на длину в пару футов или около того. Прикрутите каждую деталь так, чтобы по одной было над и под каждым стропилом. Делайте это аккуратно, чтобы стропила не оказались на месте. Теперь вы можете удалить свои стропила и вставить другую пару — вы создали приспособление для вырезания соединений птичьего рта.

Имея стропила в приспособлении, используйте карандаш, чтобы наметить вырез в любом стропиле. Поскольку оба стропила свисают с краев вашего сарая, вы просто наметите углы сарая на 2х4. Вы будете обводить контур под каждым стропилом, но будете использовать край пола сарая в качестве ориентира, поэтому вам не нужно будет видеть, что вы делаете, потому что края пола являются вашим ориентиром.

После того, как вы наметите стропила, переверните их. У вас получится треугольник. Однако это не тот разрез, который вам нужно сделать. Вам все еще нужно взять квадрат скорости и продолжить вертикальную линию, которую вы нарисовали, до нижней части нижней стороны стропила.

Сейчас – последнее измерение. Помните, что ваши стропила сидят на верхней пластине стен сарая. Но вертикальный разрез на птичьей пасти не будет плотно прилегать к верхней пластине. Почему? Стены вашего сарая по-прежнему нуждаются в обшивке, и она подойдет и под разрезы птичьего рта, поэтому вам необходимо расширить горизонтальный разрез, нависающий над стенами вашего сарая, по крайней мере, на ½ дюйма или ⅝ дюйма, чтобы учесть обшивку вашей стены.

Нарисуйте еще одну вертикальную линию на расстоянии ½ или ⅝ дюйма от исходной вертикали на стропиле — она должна быть ближе к внешней стороне стропила. Затем продлите горизонтальную линию от вашего первоначального разреза до этой новой линии.

Эта новая вертикальная и горизонтальная линии, которые вы нарисовали, идущие внутрь вашего сарая, — это разрезы, которые вы сделаете — треугольник.

Я использую лобзик, чтобы сделать этот разрез, хотя ручная пила или циркулярная пила тоже подойдут. Если вы используете циркулярную пилу, вы можете сделать надрезы, перевернуть древесину, вырезать с другой стороны, а затем использовать чистовую ручную пилу, чтобы удалить остатки. Или вы можете просто использовать ручную пилу и медленно резать.

См. крупный план разреза «птичья пасть» ниже:

Разметьте и обрежьте остальные стропила

Используйте исходные стропила поверх новых в качестве ориентира для распилов.

После того, как вы обрежете все стропила, выровняйте их рядом, чтобы проверить точность. Вы можете подумать, что, поскольку вы использовали исходную пару в качестве шаблона, не будет никаких расхождений, но вы будете удивлены тем, сколько вариаций может произойти!

Дополнительные ступеньки для крыш без коньковой балки

Если вы не используете коньковую балку, вам следует использовать фанерные косынки для усиления соединения на вершине каждого набора стропил. Для сарая 8×10 достаточно одного листа фанеры ⅝ дюйма.

Вы собираетесь вырезать треугольники, которые будут покрывать вершины каждого набора стропил. Эмпирическое правило заключается в том, что косынка должна быть в два раза шире древесины, которую вы используете для своих стропил. Так что примерно 7-8 дюймов в длину для 2×4.

Каждая сторона косынки будет иметь длину 8 дюймов, но только 8 дюймов в высоту. Разложите лист фанеры на козлах. Если смотреть на длинную сторону материала, отмерьте от верхнего края 8 дюймов вниз. Затем проведите линию по ширине фанеры от этой отметки. Используйте циркулярную пилу или лобзик, чтобы сделать разрез.

Теперь у вас есть кусок фанеры размером 8 x 48 дюймов. Используйте этот кусок, чтобы разметить остальную часть фанеры. Теперь вам нужно разрезать меньший кусок на три треугольника. Начиная с одного длинного края, отмечайте точки через каждые 8 ​​дюймов. Теперь сделайте то же самое с другой длинной стороной. Соедините точки, чтобы у вас получилось три треугольника, каждый высотой 8 дюймов и длиной 16 дюймов.

Вырежьте их циркулярной пилой. Используйте готовые косынки в качестве шаблонов, чтобы разметить остальную часть дерева и вырезать соответственно.

Для крепления косынок требуются шурупы для дерева диаметром 1 ⅝ дюйма и строительный клей. Я использую строительный клей Gorilla Heavy Duty, и он отлично работает. Убедитесь, что вы используете перчатки при работе. Помните, что ваши наборы стропил на обоих концах будут иметь только косынки, обращенные внутрь сарая. Все внутренние стропила будут иметь косынки с обеих сторон.

Какое стандартное расстояние между стропилами односкатной крыши?

Расстояние между стропилами стандартной односкатной крыши см. в таблице пролетов стропил.

Стандартного расстояния не существует — оно зависит от размера стропил, которые вы хотите использовать, и от размера пролета вашего сарая. Например, 2×4 класса № 2 с шагом 16 дюймов по центру будут охватывать чуть более 9 футов. Если вы получаете высушенные в печи пиломатериалы премиум-класса, то вы можете получить пролет 10,5 футов с тем же размером пиломатериала и расстоянием между стропилами.

Когда придет время устанавливать стропила, примите во внимание их размер, стоимость и особенно безопасность. Убедитесь, что расстояние между пиломатериалами и стропилами соответствует таблице нагрузок.

Наконец, если вы живете в месте с сильным, мокрым и регулярным снегом, подумайте о своей нагрузке. Обратитесь к таблице тяжелых нагрузок, в которой указаны разные значения размеров пиломатериалов, пролетов и расстояния между стропилами.

Установка стропил на сарае

Установка стропил с коньковым брусом может оказаться непростой задачей, особенно если вы делаете это в одиночку. Посмотрите ниже, чтобы увидеть, как вы можете сделать все это самостоятельно, не ломая себе спину!

Измерение размещения стропил

Отметьте, где вы собираетесь разместить стропила. Если вы делаете 16-дюймовый OC, начните на ¾ дюйма от переднего края вашей верхней пластины, где будет сидеть ваше первое стропило. Оттуда отмерьте 16 дюймов вниз по верхней пластине. Сделайте еще одну отметку. Иди, пока не дойдешь до конца.

Ваше последнее стропило не будет ровно в 16 дюймах, так что два последних стропила, скорее всего, будут ближе остальных, и это нормально. После того, как вы отметили, где будет проходить каждое стропило, пришло время установить верхнюю пластину на соединители ураганных стяжек стропила. Обязательно размещайте их так, чтобы отверстие в выемке было заподлицо с верхней пластиной стен. Их устанавливают так, чтобы они были прибиты к внутренней стороне верхних пластин.

Вы установите их так, чтобы отметка, которую вы сделали на верхних пластинах, находилась в центре выреза разъема. Для этих соединителей требуется 10 структурных винтов SDS. С этими соединителями нельзя использовать старые шурупы.

Для стропил на обоих концах используйте что-то вроде углового соединителя. Обязательно установите эти кронштейны на расстоянии 1 ½ дюйма от внешних краев стены на верхних пластинах. Убедитесь, что они находятся рядом с боковым краем верхних пластин, чтобы они точно совпадали со срезом птичьего рта. Это даст соединителю полную поверхность дерева на стропиле, чтобы вбить гвоздь.

Наконец, вам нужно отметить коньковую балку в тех же местах, что и верхнюю пластину. Я беру коньковый брус и кладу его на верхнюю пластину одной стороны стены, затем отмечаю край конькового бруса точно там, где я отметил верхнюю пластину. Убедитесь, что верхняя пластина и коньковая балка точно выровнены.

Затем я подношу коньковую балку к другой стене, чтобы проверить выравнивание – если метки не совпадают, значит, мне нужно перепроверить свои измерения. Как только я узнаю, что измерения верны, я использую эти соединители коньковых стропил, чтобы соединить стропила с коньковой доской для всех стропил, кроме пар на обоих концах.

Установите эти разъемы там, где вы сделали отметки — это избавит вас от множества хлопот позже, когда вы соберете всю сборку.

Пока не устанавливайте коньковую доску к соединителям стропил на концах конькового бруса – вы сделаете это в конце.

Изготовление раскоса коньковой балки

Прежде чем я установлю первые стропила и коньковую балку, мне нужны распорки для моей коньковой балки поверх обоих концов стен сарая. Я начну с того, что найду центр моего пролета как на передней, так и на задней стенке и сделаю отметки.

Используйте этот калькулятор, чтобы определить длину от вашей коньковой балки до верхней пластины одной стены. Отрежьте один 2 × 4 точно такой же длины, затем отрежьте еще два примерно на четыре дюйма длиннее, чем первый.

Поместите короткие 2×4 между более длинными. Скрутите их вместе. Короткий кусок будет находиться точно в центре одной стены, прямо над верхней пластиной. Вы можете прикрепить его парой шурупов по дереву — он не является постоянным, поэтому он просто должен удерживать коньковую доску.

Проделайте то же самое с противоположной стеной. Когда закончите, возьмите коньковую доску, поставьте ее и проденьте через распорки. Он должен идеально сидеть без каких-либо выступов. Если нет, то перепроверьте свои измерения.

Крепление средних стропил

Для крепления остальных стропил вам нужно просто выровнять стропила в уже установленных соединителях. Если вы измерили правильно, это самая простая часть. Я бы посоветовал вам установить стропила попарно. Если делать только одну сторону, до упора вниз, то коньковая доска может расшататься или деформироваться от всех ударов молотком в одном направлении.

Прикрепите торцевые стропила

Снимите скобы, которые вы сделали для коньковой доски. После того, как вы ушли с дороги, вы можете продолжить и установить разъемы на коньковой доске. Вы будете использовать тот же тип соединителей, что и на других стропилах, за исключением того, что вы отрежете одно крыло — то, которое находится на внешней стороне сарая.

Установите соединитель, используя винты Simpson № 9 1-1/2 дюйма для конструкционного соединителя. Теперь вы можете установить стропила в соединители. Он должен быть на одном уровне с внешним краем верхней пластины.

Повторите на противоположной стороне. Сделанный!

Заключение

Надеюсь, вы смогли почерпнуть из этой статьи полезную информацию о том, как построить стропила для сарая и как их установить. Помните, что есть много разных способов сделать эти проекты, и я попытался дать вам способ сделать это дешево, но безопасно, не выходя за рамки бюджета.

Как всегда, если у вас есть какие-либо вопросы или предложения, напишите мне или оставьте отзыв ниже. Желаю вам удачи в вашем следующем проекте по строительству стропил сарая!

Вам может понравиться:

Юджин был энтузиастом DIY на протяжении большей части своей жизни и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

КРЫША НА МОЕМ КРОШЕЧНОМ ДОМИКЕ! // Сборка не такого крошечного дома, часть 6 — мастерская крафта, часть

Узнайте, как построить крышу ручной работы, включая резку обычных стропил и установку коньковой доски, в части 6 серии «Сборка дома (не такой уж крошечный)»! Это будет включать в себя резку всех стропил, сборку коньковой доски, а затем обшивку крыши кровельной обшивкой ZIP.

Купите (не такой крошечный) план строительства крошечного дома

• Кровельная обшивка ZIP

• Лента ZIP

• Zip Roller

• Беспроцентный каркасный гвоздь

• Ударный драйвер

• Трекная пила

• Столовая пила
