Как укрепить стропила двухскатной крыши: укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции

Содержание

укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции

Содержание:

Усиливаем стропильные ноги
Как укрепить правильно и надёжно — правила усиления конструкции крыши
Работы по усилению стропильной системы
Ремонт поврежденной системы стропил
Рекомендации по укреплению стропильных систем изнутри

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.


Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.


Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

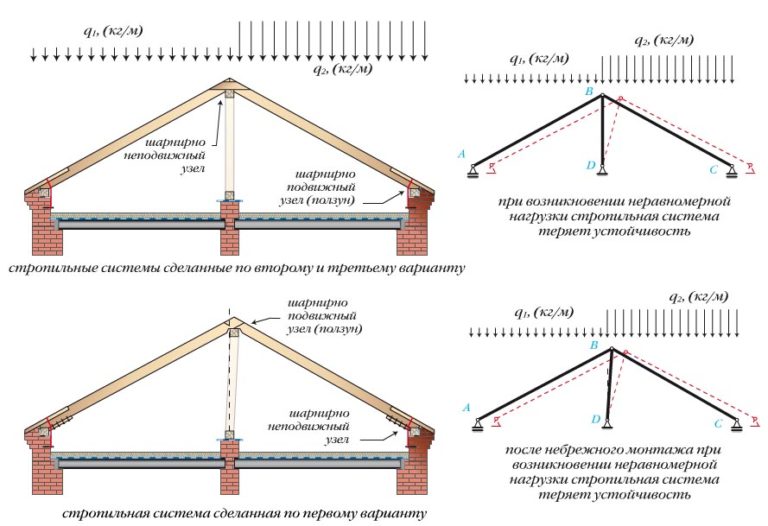

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.


В некоторых случаях, чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится.

Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.


Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины.

Для надежности он должен опираться на марала.


В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

  • перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
  • затем демонтируют поврежденный кусок балки мауэрлата;
  • подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
  • затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
  • в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

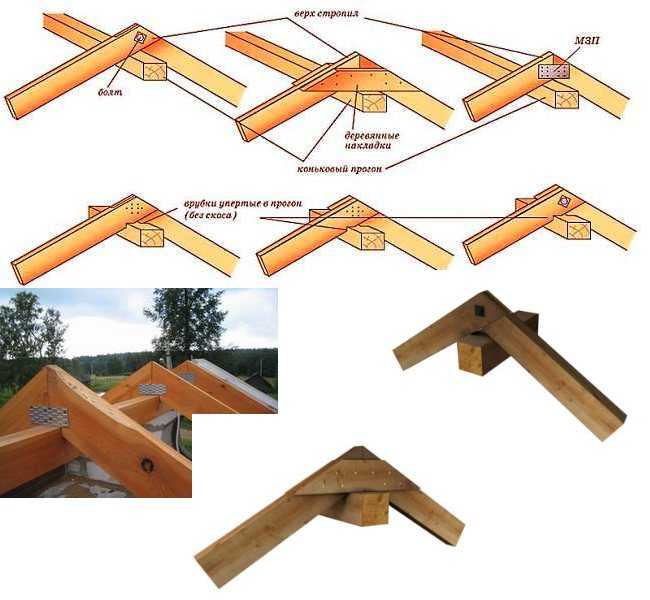

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.


На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.



Усиление стропильной системы | Как усилить стропильную систему двухскатной крыши

Название кровли уже говорит за себя. Это два прямоугольных по плоскости ската. Чаще всего скаты одинаковы по размерам, но отдельные застройщики выбирают конструкции с асимметрией, в которой скаты могут иметь: разный угол наклона или длину.

Скаты монтируются под углом друг к другу (наклон). Линия соединения скатов – конек или коньковый брус, относящийся к конструкции системы стропил. Это самая высокая точка кровли.

Фронтоны – плоскости по бокам кровли, которые сформировались скатами. Выглядят в виде треугольника. После того, как будет изготовлена кровля, фронтоны зашиваются панельным, листовым материалом или доской.

Главный элемент в стропильной системе двухскатной кровли – ноги (стропила). Для их изготовления используют деревянные доски или брус. В качестве материала для ног может применяться металлический швеллер или уголок, но это дорого, а также вряд ли потребуется выдерживать повышенные нагрузки. Также в конструкцию входят: мауэрлат, затяжки, лежни и стойки.

Для получения консультации оставьте ваш номер телефона

Что дает усиление стропильной системы?



Для обеспечения прочности и надежности кровли выполняют усиление. Работы по усилению основываются на балочном монтаже, которые разгружают систему, а также применяю «подмоги», представляющие собой подкосы и накладки по обе стороны. Они прикрепляются к нижней части стропила, которая находится в промежутке подстропильной ноги и мауэрлата. Соединением служат болтовые хомуты, а также зубчатые пластины.

Устанавливая стропила из цельной (неразрезанной) древесины, нужно помнить, что вследствие нагрузок может появиться опасность опирания на подкос. Для этого сечение стропил увеличивают, крепя к ним накладки по обе стороны, что увеличивает ширину стропильного элемента. Величина накладок выбирается с учетом сечения, исключая эффект изгибания стропильного компонента. Для накладок применяют метизы – гвозди или болтовые хомуты.



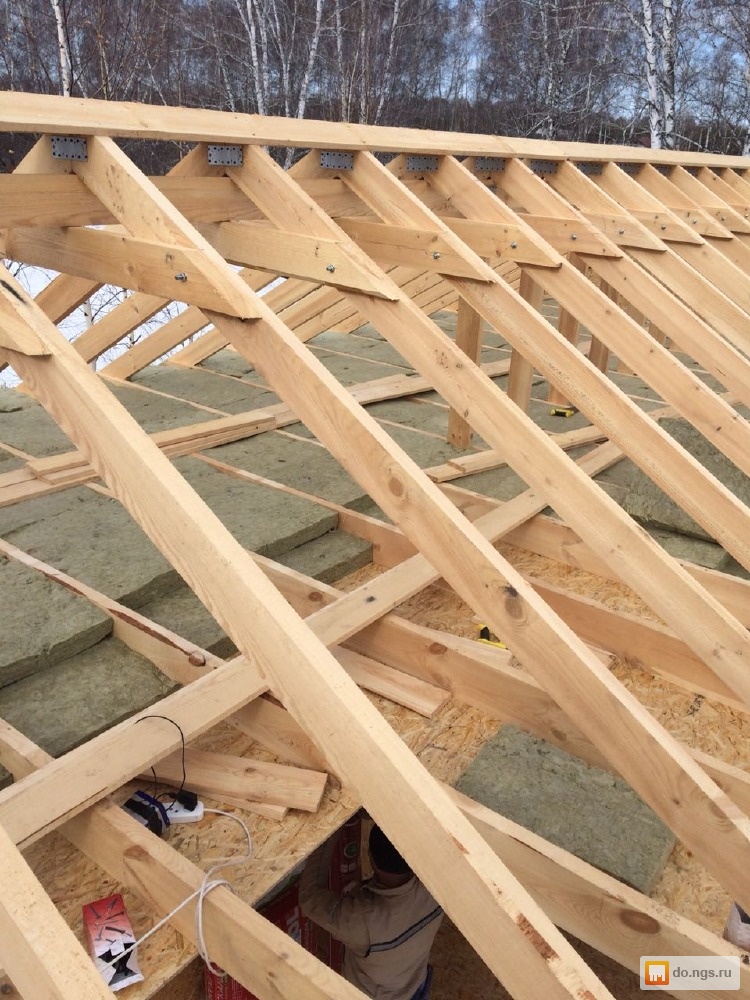

Конструктивные составляющие стропильной системы крыши на два ската



Система стропил кровли на два ската состоит из конструкционных элементов:



  • Мауэрлат, укладываемый на внешней стене и являющийся связкой для строения с кровлей. Его основное назначение уберечь стены от трещин, которые могут появиться из-за нагрузок стропил на стеновые конструкции, вызывая повышенное напряжение в местах соприкосновения;
  • Затяжки, соединяющие стропила, устанавливаемые на широкие строения. Узкие и длинные дома в них не нуждаются;
  • Лежни на несущей стене внутри распределяют нагрузку от кровельного веса;
  • Вертикальные стойки, отдают нагрузку от прогонов с боку к лежням;
  • Стропильные ноги, образовывающие плоскости под наклоном и основа для последующей обрешетки под покрытие;
  • Боковые прогоны или балки, держащие стропила. Необходимость их применения обуславливается длиной домового пролета, который должен быть не меньше 6 метров;
  • Коньковый прогон, соединяющий два ската;

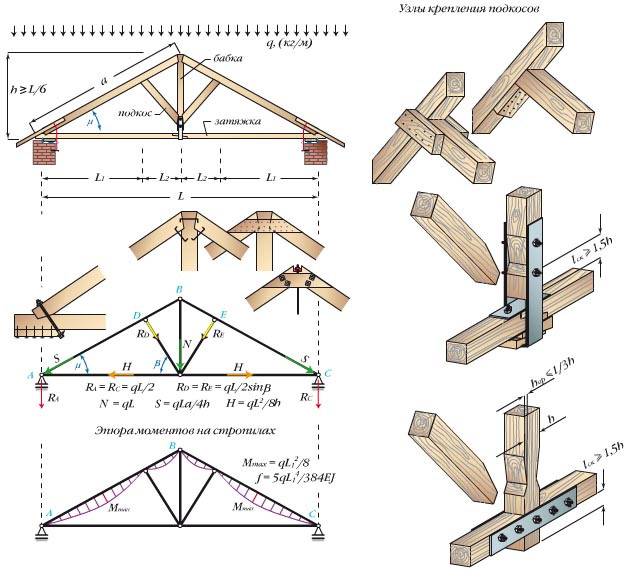

  • Подкосы, подпорки, которые устанавливают по диагонали. Их применение оправдано для тех строений, в которых опорные стойки не справляются с обеспечением надежности всей системы.



» В некоторых случаях в конструкции могут быть и «кобылки» — доски, удлиняющие стропила для получения свеса. Это нужно для того, чтобы кровля была подальше от стен строения. «



Стропильная система у двускатной кровли может быть выполнена со свисающими или наслонными стропилами. В висячем варианте стропила уперты на внешние стены без устройства мауэрлата. Во втором варианте мауэрлат обязателен.



Как укрепить правильно и надежно — правила усиления конструкции крыши



Длительность эксплуатации кровли, нагрузки от снега, естественное разложение древесины или повышенное влияние неблагоприятных факторов, изначальное применение пиломатериалов низкого качества, а также малейшие огрехи при устройстве двухскатной крыши могут стать поводом для усиления конструкции. И в первую очередь это касается стропильной системы.

Кроме того, еще на стадии сооружения конструкции могут использоваться дополнительные элементы: стойки, перемычки, подкосы, основное назначение которых – правильно распределить нагрузку. Именно установка дополнительных элементов позволяет отказаться на стадии устройства кровли от объемных и тяжеловесных стропил, которые сильно нагружают стены строения.



Что значит правильно усиленная конструкция?



  1. Увеличена несущая способность стропил;
  2. Усилено соединение мауэрлата и стропил;
  3. Укреплены все узлы стропильной конструкции, если они были выполнены некачественно.



Кроме того, правильное укрепление стропильной системы предусматривает использование только качественных материалов: хвойные пиломатериалы сухие (естественная влажность) и прочный металлический крепеж: пластины с перфорацией, уголки, катаная проволока.



Еще один фактор, который нужно принимать во внимание – прогиб балок, через их длину. Для этого применить подмоги, накладки по обе стороны и подкосы, для которых применяются метизы: пластинами с зубцами или болты.

Накладки способствуют брусовому сечению, а крепят их все теми гвоздями, а также болтами.

Прогнутые стропильные ноги поддомкрачивают и вставляются для распорки доски.



Как рассчитываются нагрузки на стропильную систему?



Расчет нагрузок основывается на факторах:



  • Масса всех составляющих кровельного пирога;
  • Вес всех конструкционных элементов;
  • Снеговые и ветровые нагрузки.



» Каждый из этих факторов важен, потому что только правильный расчет станет гарантией, что крыша не развалится. «



Кроме того, при расчете нужно принимать во внимание:



  1. Угол наклона;
  2. Высота конькового бруса;
  3. Высота строения;
  4. Шаг установки ног и их сечение.

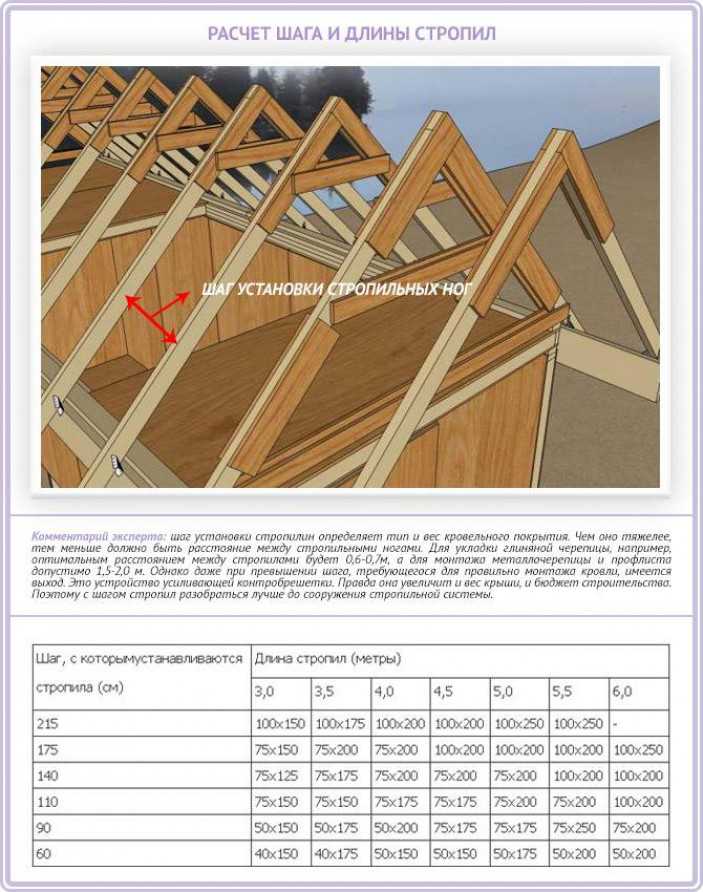

Схема расчета включает скатную длину, которая делится на расстояние между стропилами.



Для определения количества стропил к полученному результату прибавляют единицу и делают округление в большую сторону. Затем скатная длина делится на количество стропил, что определяет расстояние между ними.



Для тех, кто сомневается в самостоятельных подсчетах или проектировании стропильной системы – желательно обратиться к специалистам.



Несущая способность стропильной системы. Можно ли ее увеличить?



Несущая способность рассчитывается еще до начала устройства кровельной конструкции. Но при ошибочном расчете или были выявлены дефекты после устройства конструкции, необходимо приступить к увеличению данного параметра.



Это включает различные мероприятия, заключающиеся в усилении возможностей элементов конструкции



  • Усиление балок позволит перераспределить нагрузки, которые они возьмут на себя.
  • Установить подкосы, которые будут упираться в лежень, применяя наклонное крепление.
  • Прикрепить доски по обе стороны.
  • Сделать большим сечение бруса стропила в том месте, где опора устанавливается на подкос. Это место обшить сухим пиломатериалом. Крепления традиционные: болты из стали или гвозди.
  • Сделать дощатую стенку и установить в местах, где скапливаются снежные массы.



Еще одно мероприятие, повышающее несущие возможности – усилить брус, из которого изготовлен мауэрлат и стропильный брус. Именно они могут стать «слабым звеном», потому что здесь снижена вентиляции и присутствует скопление влаги. Правильно устроив гидроизоляцию и сделав вентиляцию, можно снизить негативное влияние данных факторов. Когда меняется частично мауэрлат, стропила крепятся к временным опорам, а кусок бруса, имеющего дефекты, выбрасывается. В кладочную конструкцию строения вбиваются костыли с укладыванием балки с соответствующим сечением. Её длина для замены – примерно один метр.



Повысить несущие возможности стропильной системы можно, исключив её прогиб. Не факт, что, выбирая стропила для кровли, учитывается данный параметр, даже если характеристики по прочности пиломатериала отвечают заданным характеристикам. Мало того, что приходится платить за стропила нестандартной длины больше денег, чем за стандартные шестиметровые, так можно ожидать, что от снеговых или ветровых нагрузок, а также от тяжести кровельного пирога стропильные ноги начнут прогибаться и ломаться на напряженных участках. При опасении на данный процесс необходимо выровнять их с применением домкрата и вставить распорки.



Увеличение несущей способности стропильных ног двухскатной крыши включает в себя комплекс работ, цель которых исправить повреждения элементов конструкции из дерева, пострадавших от действия микроорганизмов или биологического разрушения. Также работы проводятся исправления и удаления деформаций стропильных ног и крепежных узлов. Проблема прогиба стропил во время эксплуатации кровли – явление распространенное, поэтому устанавливая стропильную систему, нужно следить за качеством крепления, которое является главным фактором надежности и основательности конструкции.



Работы по укреплению подгнивших частей стропильных ног



Нет ничего вечного. Чем дольше эксплуатируется кровля, тем больше появление проблем. Чаще всего домовладельцы сталкиваются с трудностями, заключающихся в подгнивших участках. Чтобы заменить часть поврежденного мауэрлата, а также отдельных участков ног, используются накладки, которые накладываются на единичные участки отдельных стропил, крепят болтами из стали или гвоздями. Особенное внимание следует уделить такому моменту. Нижний торец накладки должен опираться на брус мауэрлата, плюс дополнительная фиксация скруткой из катанки.

Если повреждения коснулись массово всей системы, применяются прутковые «протезные» элементы с обязательным демонтажем подгнивших частей в конструкции стропила. Для начала стропило крепится столбы опоры временного назначения. Затем необходимо разобрать участок покрытия кровли. После этого при помощи ножовки поврежденный участок вырезается. Теперь нужно взять качественный брус и сделать из него «протез», размеры которого равны удаленному участку и установить его на место вырезанного куска, но с опорой на брус мауэрлата.



Как мы уже знаем, мауэрлат является основанием для всей кровельной конструкции и установки стропил. Полностью мауэрлат не загнивает, а вот отдельные участки, которые более всего были под воздействием неблагоприятных условий, могут значительно подгнить. Для исправления данного положения применяется специальная технология.



  1. Стропила крепятся на временные опоры.
  2. Дефектный участок удаляется пилой.
  3. Забиваются специальные костыли в кладочную конструкцию строения.
  4. На них кладут брус с нужным сечением.
  5. Длина бруса – примерно метр.
  6. На стену или перекрытие кладется лежень, имеющий аналогичную длину.
  7. Стропило укрепляется двумя штуками подкосов и с упором в новый брус.



«При данной технологии подкосы закрепляются гвоздями.»



Если владелец дома заметил тенденцию к загниванию системы, требуется провести работы по восстановлению воздухообмена и вентиляции. Если ранее были чердачные окна и продухи, но их оказалось недостаточно, такие элементы следует установить дополнительно.



Также желательно проверять состояние утеплителя, а слежавшийся – распушивать. Но главное не забывать проводить регулярную ревизию системы, чтобы заблаговременно выявить проблему





Укрепление стропил: практические советы



Можно ли и как усилить стропильную систему двухскатной крыши самостоятельно? При наличии определенных навыков, материалов и инструментов, также хотя бы одного помощника это вполне реально. Есть некоторые правила, совершенно несложные.



  • На первоначальном этапе устройства кровли выбирайте только качественные материалы. Они будут стоить дороже, но избавят от преждевременных проблем.
  • Проверяйте качество выполнения работ, а если это делаете сами – следите за надежным креплением всех узлов стропильной системы: конька и мауэрлата со стропилами, а также с другими элементами, для которых нужно крепление.
  • Добивайтесь стыковки конькового бруса и стропил по максимуму. А для полного укрепления применяйте перфорированную полосу, дощатые накладки или насаживайте стропила на болт из стали.
  • Для укрепления стропил при наращивании брусом, правильно определитесь с его размерными показателями. Его ширина должна равняться стропильной конструкции или немного шире. Крепеж бруса к стропилу выполняется саморезами, затем нужно сделать отверстия в обоих элементах и насадить, получившийся узел на стальные шпильки или болты из аналогичного металла. Отверстия делаются в шахматкой. Это значительно увеличивает стойкость конструкции к изгибу. Сверла и болты должны быть одного диаметра. Крепление производят самостопорящейся гайкой с шайбой.



Кроме вопроса о креплении, нужно учитывать, что стропила становятся деформированными, так как брусья искривляются или растрескиваются. Треснувшие стропила можно восстановить перфорированными пластинами, которые будут соединять разорванные участки, а оставшиеся щели заделать строительным клеем.



Если отдельная стропильная нога сломалась, то ее можно заменить, не разбирая крыши. Нога доставляется на чердак, и устанавливается плотно к поломанной. Сломанная старая нога при помощи домкрата упирается, а новая прикрепляется к старой. Также можно попробовать с двух сторон поставить стропильную ногу и шпильками притянуть к старой.



» Но если вы сомневаетесь в своих возможностях – обращайтесь к профессионалам, будет стоить дороже, но качество, надежность и прочность этого стоят. «

Для получения консультации оставьте ваш номер телефона

Комментарии

Оставить комментарий

  • Обязательные поля помечены *.

Элементы каркаса крыши | СТРОЙКА

Поиск

Теги:

Крыша состоит из множества различных конструктивных элементов.

Каркас крыши — это конструкция, которая поддерживает вашу крышу.

Главное решение, которое необходимо принять при возведении кровли, — какой материал использовать для ее возведения: дерево или металл.

Деревянный каркас по сравнению с металлическим каркасом

Древесина на сегодняшний день является наиболее распространенным материалом для каркаса дома в Австралии. Во многом это связано с ценой – деревянный каркас значительно дешевле металлического. В результате стало намного больше продавцов, которые работают с деревянными каркасами, а конкуренция еще больше снижает цены.

Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет, а также устойчив к термитам.

Кроме того, большая несущая способность стального каркаса может также исключить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто обрезаются до нужного размера до того, как попадут на строительную площадку, что сокращает количество отходов. В большинстве современных конструкций такие элементы, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем доставляются на строительную площадку.

Общие элементы каркаса крыши

Ниже приведен список стандартных элементов каркаса крыши:

ЭЛЕМЕНТ РАМЫ Описание
Борт баржи Доски баржи можно найти в домах с остроконечной крышей. Их функция аналогична функции бордюрной доски, однако она проходит параллельно стропилам под углом на скальном конце фронтона. Баржевая доска маскирует стропила, ближайшие к концу двускатной крыши.
Потолочная балка Потолочные балки — это отрезки дерева или металла, к которым крепится потолок.
Галстук-воротник Хомуты — это элементы, которые устанавливаются между стропилами для предотвращения их расхождения.
Лицевая панель На концах стропил крепится бордюрная доска, чтобы скрыть их.
Подвесная балка Подвесные балки располагаются под прямым углом прямо над потолочными балками. Они крепятся к потолочным балкам металлическими обручами или скобами. Их основная цель — поддерживать балки и позволять устанавливать более короткие балки.
Вальмовое стропило Вальмовое стропило проходит от стеновой плиты до конька в углу вальмовой крыши.
Прогон Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
Стропила Стропила — это наклонные балки, идущие от конька крыши к карнизу. Они обеспечивают поддержку внешнего кровельного материала.
Коньковая балка Коньковые балки представляют собой длинные, прямоугольные, жесткие куски дерева, металла или камня, уложенные горизонтально вдоль конька крыши.
Кровельная обрешетка Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), чтобы обеспечить точку крепления для кровельных облицовочных материалов, таких как черепица или черепица.
Несущий потолок Несущие софиты располагаются между стеной и фасцией, обеспечивая основу для крепления облицовки софита.
Стойки и стойки Подкосы и подпорки представляют собой вертикальные элементы, которые поддерживают и передают нагрузку от прогонов к подкосным балкам.
Распорная балка Распорные балки поддерживают элементы крыши там, где нет несущих стеновых стоек. Они передают нагрузку с крыши на несущие стены. Подкосные балки должны выдерживать только нагрузки на крышу и не использоваться в качестве потолочных балок.
Верхняя пластина Верхняя пластина прибита к верхней части стоек стены. Это пластина, на которой сидят кровельные элементы, и фактически место встречи стен и конструкции крыши. Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам в фундамент.
Ферма Ферма представляет собой элемент каркаса треугольной формы. Кровельные фермы обычно изготавливаются за пределами площадки, что снижает цену и ускоряет строительство каркаса крыши. Стропильные фермы обеспечивают поддержку настила крыши, каркаса и противодействуют ветровой нагрузке.
Стропила ендовы Развальцовка проходит по диагонали под углом 45° от внутреннего угла двух пересекающихся стеновых пластин до конька крыши.

Усиление соединения крыши со стеной | JLC Онлайн

С тех пор как ураган Эндрю обрушился на Южную Флориду в 1992 году, штат ужесточает строительные нормы и правила. Эти усилия в целом увенчались успехом: дома, построенные в соответствии с новыми нормами, намного лучше перенесли последующие ураганы, чем постройки до Эндрю.

Большинство требований нового кодекса применялись только к новому строительству, но ситуация начала меняться в 2006 году, когда законодательный орган штата Флорида обратил внимание на существующие дома. Законы теперь требуют различных модернизаций домов, построенных до того, как вступили в силу более жесткие нормы — меры, которые должны быть приняты при реконструкции определенных частей дома. Я уже описал одно из этих требований, крепление и усиление фронтона, в предыдущей статье («Модернизация фронтона», май 2008 г.). В этой статье я рассмотрю еще одно новое требование: необходимость усиления соединений между крышей и каркасом стен.

Это новое требование вступает в силу всякий раз, когда в соответствующем доме заменяют кровельное покрытие. Я говорю «квалификация», потому что апгрейд распространяется не на все дома. Это требуется только для отдельных односемейных построек стоимостью 300 000 долларов и более, которые находятся в «зоне переносимого ветром мусора», где расчетная скорость ветра превышает 120 миль в час, зона, которая простирается примерно на 5 миль вглубь суши на большей части северной Флориды. но включает почти половину южной оконечности штата ( рис. 1 ).

РИСУНОК 1. Работники компании Legacy Contracting Solutions в Лейк-Парке, Флорида, модернизируют оборудование для защиты от ураганов на фермах крыши жилого дома в Норт-Палм-Бич. Новые правила Флориды требуют, чтобы в домах стоимостью более 300 000 долларов в районе переносимого ветром мусора, как показано на этой карте, были модернизированы соединения крыши со стеной при замене кровельного покрытия.

Если дом соответствует требованиям, соединения, которые связывают стропила или фермы с верхней частью стеновой плиты, должны быть проверены лицензированным инженером и, при необходимости, усилены путем установки нового оборудования или добавления гвоздей к существующему оборудованию. Затем усиленные крепления должны быть проверены местным строительным служащим.

Признавая финансовое бремя, которое это требование может ложиться на домовладельцев, законодательный орган установил для него предельную стоимость. Домовладельцам не нужно тратить более 15% от общей стоимости работ по перекрытию на модернизацию соединений крыши со стеной. Поскольку внешние углы крыши подвергаются наибольшей нагрузке во время сильного ветра, правила требуют, чтобы эти места были рассмотрены в первую очередь.

Например, при перекрытии стоимостью 10 000 долларов, если вы не можете связать все фермы за 1500 долларов или меньше, вы должны сначала связать угловые фермы, а затем продолжать связывать дополнительные фермы, пока не израсходуете все 1500 долларов.

ПОЧЕМУ МОДЕРНИЗИРОВАТЬ?

Есть веские причины для улучшения соединения крыши со стеной. В прошлом стропила и фермы обычно крепились на месте тремя гвоздями на пальцах ног 10 или 16 d, соединение, которое легко разрывалось при сильном ветре. Даже после того, как ураганные зажимы стали популярными, некоторые строители устанавливали зажимы только на каждую вторую ферму или стропило, а не на каждый элемент по мере необходимости, в то время как другие использовали слишком мало гвоздей ( Рисунок 2 ).

РИСУНОК 2. В этом старом доме несколько ферм прикреплены к стене с помощью металлических хомутов, но большинство — нет. Там, где есть ремни, на них может не быть необходимых четырех гвоздей. Добавление гвоздей к существующим ремням может привести соединение к норме, но это должен определить инженер-строитель.

Как и любая конструкция, дом прочнее, если он может действовать как единое целое, а не как набор изолированных компонентов, которые ветер может отрывать один за другим. Усиление критических угловых секций крыши является важным шагом в «объединении» дома и может стать существенным улучшением конструкции ( рис. 3 ).

РИСУНОК 3. Здесь стальные соединители были добавлены в местах соединения стойки с плитой, а также в местах соединения фермы с плитой, что значительно увеличило сопротивление подъему в этих точках. Однако правила Флориды требуют только модернизации соединения крыши, а не усиления стены. Здесь используются зажимы Simpson h2, которые могут выдержать подъем более 1000 фунтов.

Конечно, хотя усиление соединения крыши и стены является шагом в правильном направлении, оно не затрагивает соединения между стеновой плитой и стойками или между стеной и фундаментом. К сожалению, в большинстве случаев эти дополнительные шаги были бы непомерно дорогими. Хорошей новостью является то, что простое привязывание каркаса крыши к стеновой пластине устранит слабое место и сделает дом более способным пережить ураган.

Обратной стороной этого нового требования кодекса являются расходы, которые оно создает для кровельного подрядчика и домовладельца. Во Флориде кровельщики не имеют лицензии на строительные работы, поэтому им приходится отдавать ремонт конструкций подрядчику, у которого есть лицензия на общестроительные работы. И поскольку нет никакого способа узнать, потребует ли крыша этих структурных модернизаций до ее осмотра, подрядчик может не иметь возможности назвать клиенту твердую цену, пока работа не будет завершена.

Как председатель Комитета по кодексам и стандартам Ассоциации домостроителей Флориды, я много лет слежу за структурными проблемами, связанными с ураганами, и помог разработать некоторые формулировки нового кодекса. Понимая проблемы, с которыми сталкиваются кровельщики и их клиенты, я также разработал некоторые приемы и приемы, которые могут уменьшить финансовые и временные затраты для всех участников.

Ниже приведены некоторые идеи, которые помогут определить, нуждается ли крыша в ремонте, оценить работу и выполнить ее.

ПРОВЕРКА КОНСТРУКЦИИ

Первая задача — выяснить, достаточно ли сильны существующие связи. Кодекс предполагает, что если в ферму вбито достаточное количество креплений, то достаточное их количество также вбито в пластину, даже если вы их не видите. Ремень или зажим с четырьмя гвоздями в ферме или стропиле будет соответствовать минимальным требованиям, и вам не придется открывать стеновую пластину. Если, с другой стороны, недостаточно гвоздей, крепящих зажим к ферме, инженер должен решить, должна ли стеновая пластина быть открытой.

Иногда эти соединения легко проверить, например, когда они выставлены в недостроенном гараже или на чердаке. Если это не так, то вам придется пройти через крышу или софит.

Возможность осмотра соединений через софит зависит от конструкции софита. Даже при закрытом софите иногда можно увидеть через вентиляционные отверстия софита с помощью хорошего фонарика. И если вы сможете снять вентиляционные отверстия софита, не повредив их, вы сможете получить отличный вид.

Если вы не можете видеть через вентиляционные отверстия софита, и их нелегко снять, вы можете заглянуть в конструкцию с помощью камеры-зонда, такой как Ridgid SeeSnake Micro или цифровой инспекционной камеры Milwaukee M-Spector. Эти зонды стоят около 250 долларов и могут быть продеты через отверстия, просверленные в потолке или крыше (, рис. 4, ).

РИСУНОК 4. Подрядчики могут осматривать соединения крыши через небольшое отверстие в потолке, используя недорогую камеру-зонд. Отверстия диаметром 1,5 или 2 дюйма (вверху) достаточно для введения зонда, изображение которого отображается на маленьком экране (в центре). Алюминиевые жалюзи или пластиковые заглушки могут незаметно закрыть отверстие. Если соединения достаточно, модернизация не потребуется. Показанный здесь зонд — это Ridgid SeeSnake Micro.

В зависимости от материала софита вы можете просверлить отверстия диаметром от 1,5 до 2 дюймов между концами стропил, вставить датчик камеры и получить представление о том, где стропила или ферма опираются на стену. Поскольку кончики гвоздей обычно проходят через заднюю сторону фермы или стропила, вы можете подсчитать количество гвоздей с любой стороны. Если вы можете попасть прямо под одну ферму, длина шланга будет достаточной, чтобы увидеть фермы слева и справа, что означает, что вы можете осмотреть до трех ферм на одно отверстие. Если вы просверлите эти отверстия на постоянном расстоянии от стены, они не будут бросаться в глаза при заполнении пластиковыми заглушками или металлическими жалюзи.

ДОБАВЛЕНИЕ ОБОРУДОВАНИЯ

Если соединение крыши со стеной недоступно изнутри чердака, а проверка показывает, что вам необходимо добавить оборудование, вам понадобится нечто большее, чем просто глазок. Один из способов получить доступ — поднять настил крыши у карниза, как показано на рис. 2. Но это оставляет дом незащищенным от любого дождя, который идет, пока вы работаете или ждете инспектора. И, согласно кодексу, вы не можете повторно использовать настил, который вы сняли; вам нужен свежий настил.

Если вы не хотите заменять обшивку, альтернативным методом является использование циркулярной пилы для вырезания прямоугольных отверстий чуть выше точки, которую необходимо усилить. Сделайте отверстия достаточно большими, чтобы можно было дотянуться рукой с помощью инструмента для установки разъемов. (В этом случае может пригодиться гвоздезабивной молоток.) ​​Этот метод трудоемок, но вы можете повторно использовать вырезанные детали в качестве заплат, поддерживая их на ригелях, прибитых к сторонам ферм ( Рисунок 5 ). Вырезание отверстия между каждой второй парой стропил или ферм даст вам доступ ко всем необходимым соединениям.

РИСУНОК 5. Для установки соединителей с минимальным сносом автор предлагает прорезать прямоугольное отверстие между парой ферм. Соединитель можно прикрепить к ферме с каждой стороны отверстия, что позволяет соединить четыре фермы всего с двумя отверстиями. Дыры заделывают, кладя заплату на струпья, прибитые к бокам ферм. Вы также можете снять софиты и работать снизу. Чтобы удалить виниловые или алюминиевые перфорированные софиты, вам обычно нужно начинать с угла и выдвигать части вдоль канавки J-образного профиля. Выдергивание гвоздей и скоб, а также раскачивание или скольжение частей лицевой панели сложно сделать, не треснув винил или не сморщив алюминий. Но если материал подходит, удаление может быть довольно простым, как только вы начнете.

ПРИСОЕДИНЕНИЕ

Если вы можете получить доступ к настенной пластине и крыше с незавершенного потолка, используйте соединитель, такой как зажим Simpson h2 (см. рис. 3). Было показано, что h2 увеличивает силу этого соединения до более чем 1000 фунтов подъема.

Если вам нужно войти через крышу или, возможно, через стену, я рекомендую использовать угловой соединитель HGA10 Hurricane Gusset Angle (, рис. 6, ), доступный либо в USP Structural Connectors, либо в Simpson Strong-Tie. Это прямоугольный кронштейн, который крепится с помощью восьми самонарезающих структурных винтов с шестигранной головкой диаметром 1/4 дюйма (предоставляются производителем). В случае каменных стен вы можете использовать HGAM10, который поставляется со специальными креплениями для каменной кладки (которые требуют сверления отверстий).

РИСУНОК 6. Уголки Hurricane Gusset, такие как показанный здесь структурный соединитель USP, могут быть установлены на соединение крыши со стеной без необходимости обнажать стеновую пластину. Они доступны в версиях для деревянных и кирпичных стен.

ЧТО ПОДКЛЮЧАТЬ

Для двускатных крыш правила Флориды требуют, чтобы вы начали с закрепления элементов каркаса крыши в пределах 6 футов от каждого угла. Для 16-дюймового каркаса с центральным расположением это означает соединение четырех ферм на каждом конце дома.

Для вальмовых крыш в правилах указано, что вальмовые и балочные стропила или фермы должны быть соединены с плитами наружных стен. Балка, которая по определению поддерживает внутренний конец других элементов каркаса, может располагаться на расстоянии от 3 до 11 футов от угла. Чтобы определить, какая ферма или стропила является балкой, может потребоваться поездка на чердак. В некоторых ситуациях балка может быть двойной, что позволяет идентифицировать ее с софита или с крыши.

Для домов как с вальмовой, так и с двускатной крышей нормы дают следующие рекомендации:

• Если ширина дома у бедра менее чем в 1,5 раза больше, чем ширина дома у фронтона, начните с соединения крыши со стеной фронтона.

• Если ширина дома по вальме более чем в 1,5 раза шире ширины дома по фронтону, начните с вальмы.

• Если это сложная крыша с разной шириной и профилями, работайте в порядке убывания приоритета, начиная с широких вальм, затем фронтонов, затем узких вальм.

• При привязывании тазобедренного конца сделайте балочную ферму и тазобедренную ферму. Не беспокойтесь о домкратах, которые связаны с этим бедром, а вместо этого переходите к следующему бедру или фронтону.

Если после выполнения вышеуказанного вы не превысили 15% бюджета, вам нужно будет продолжать с другими участниками фрейминга, пока вы не достигнете предела расходов.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
