Как укладывать правильно блоки фбс: Как правильно укладывать фундаментные блоки: технология кладки ФБС

14.04.2023

0 Comment

Содержание

размеры, маркировка по ГОСТ, нюансы монтажа

Проектирование строительства зданий, независимо от назначения, начинается с фундамента. От его качества зависит прочность и долговечность строительного объекта. Среди основных видов фундаментов спросом пользуется сборный из ФБС. Он надежный, быстрый в монтаже, не требует дополнительных расходов.

В этой статье мы расскажем, что такое ФБС, о разновидностях, размерах, типах прочности и правилах монтажа.

Что такое ФБС?

Аббревиатуру ФБС часто расшифровывают как фундаментные блоки стеновые или строительные, однако правильно — фундаментные блоки сплошные.

ФБС — это изделие из бетона или железобетона, которое используют для укладки фундамента. Бетонные блоки также применяют для обустройства подвалов, стен нежилых объектов, цокольных этажей.

Изделия отличаются типоразмером (форм-фактором), типом бетонного материала и морозо и влагостойкостью. От этих параметров зависит целесообразность использования на грунте с учетом климата и влажности.

Технические характеристики ФБС

Общие рабочие характеристики включают пять основных параметров:

Величина сжатия, которая определяет класс прочности. Для каждого типа свои критерии. Для ЖБИ из тяжелого бетона допустимые значения от В3.5 до B15 (марки бетона М50-200). Для изделий из силикатного типа М150 — В12.5, для керамзитового марки М100 — В7.5.
Плотность материала (удельный вес) — от 1800 кг/м³.
Морозостойкость F50-F200. Этот параметр означает, что ЖБИ способно выдержать от 50 до 200 циклов замораживания и оттаивания.
Водонепроницаемость — устойчивость к воздействию воды. Блоки со значением W2-W4 нельзя использовать без гидроизоляции. Самый сбалансированный вариант — W6. Изделия с маркировкой выше W8 используют для гидротехнических сооружений.
Сроки эксплуатации 60-120 лет.

Размеры сплошных фундаментных блоков по ГОСТу

По государственным стандартам ФБС маркируются тремя цифрами, где l — длина (780-2380 мм), b — ширина (300-600 мм) и h — высота (280-580 мм). Точные размеры можно посмотреть в таблице ниже.

Как выбрать размеров блоков?

Лучше выполнять расчеты в отдельном чертеже, раскладывая блоки по периметру. Методом подбора определяют габаритность изделий и количество. В учет, помимо размеров ФБ, включают межблочную прослойку — 25 см. Это слой цемента или клея, который необходим для монолитизации конструкции.

Чтобы сэкономить на клее или растворе, выбирают максимально длинные ФБ. Так получится меньше стыков, а значит расход уменьшиться в несколько раз.

Ширину нужно выбирать с учетом стен здания и межэтажных перекрытий. Чем шире стена и массивнее перекрытие, тем шире должно быть фундаментное основание. Допускается возможность небольшого свеса над фундаментом до 40 мм.

Также нужно учитывать и особенности грунта. Если почва глинистая, то нужны самые габаритные ФБС. При крупнообмолочном типе можно обойтись минимальными размерами.

В большинстве случаев фундамент состоит из блоков разных размеров. Использование чертежа с визуальной раскладкой блоков — оптимальный способ расчета. После распределения блоков полученное количество умножают на число рядов по высоте. Например, если запланирована укладка в три ряда, то количество каждого типа ФБ умножают на три.

Без опыта и специальных знаний невозможно точно определить, каких и сколько материалов нужно для прочного и надежного фундамента. Помимо размеров нужно учесть все нюансы — от типа здания и материала стен, до количества этажей и веса конструкции. такую работу лучше доверить профессионалам.

Виды согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Есть три основных вида изделий по ГОСТу:

ФБС — самый прочный тип благодаря полнотелости. При изготовлении крупных блоков используют дополнительное продольное армирование. В небольших ФБС метал используют только для петель, которые предназначены для упрощенного монтажа.

ФБВ — отличается наличием специальной выемки, которую используют для прокладки инженерных коммуникационных сетей. В остальном ничем не отличаются от стандартных полнотелых типов.
ФБП — пустотелый вид, который легче других разновидностей. Не рекомендовано использовать на вязком грунте и при неглубоком залегании грунтовых вод.

Помимо стандартных, есть и другие маркировки:

ФЛ — утяжеленные разновидности ЖБИ для обустройства прочного основания ленточного типа.

БФ — тоже из тяжелого бетона, рекомендуется использовать для стен и перегородок нежилых зданий.

Вес ФБС

Этот параметр зависит от разновидности изделия. Габаритные виды содержат металлическую арматуру, поэтому тяжелее. Точные значения представлены в таблице ниже.

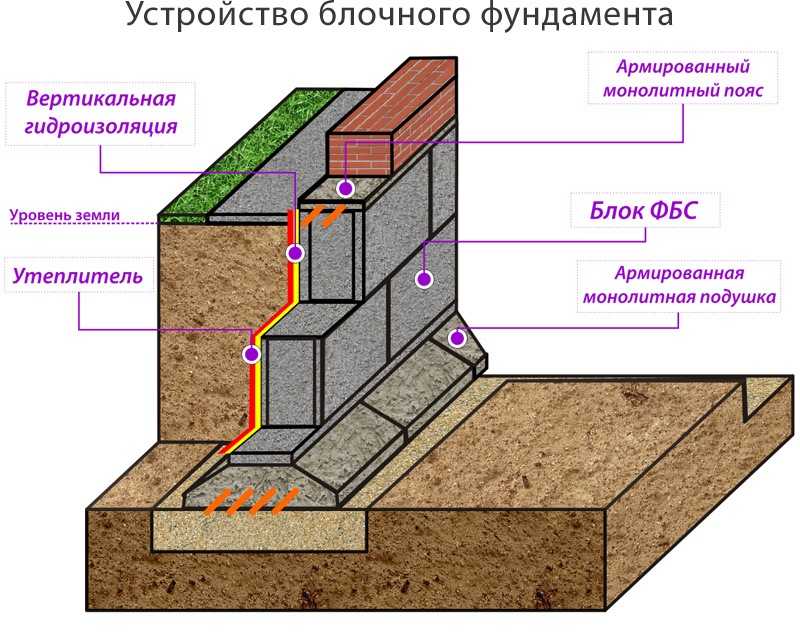

Особенности монтажа ФБ

Еще на этапе проектирования специалисты учитывают тип грунта, глубину грунтовых вод, этажность, нагрузку на основание и т.д.

После всех необходимых расчетов приступают к поэтапному монтажу фундамента. Первые четыре — подготовительные работы перед укладкой.

Первоначальная подготовка — расчет типов и количества блоков, закупка и доставка на объект.
Подготовка поверхности (выравнивание) и траншей под блочный фундамент. Первоначально определяют углы, вбивают маяки и натягивают шнуры. После все проверяется на предмет разности диагоналей и при необходимости корректируется.

Обустройство щебнево-песчаной подушки. Пространство засыпается поочередно слоями песка и щебня средней фракции с последующим уплотнением через каждые 10 см слоя.
Сооружение монолитной подошвы или из ФЛ. При втором варианте все стыки заливаются бетоном для создания монолитного основания. Монолитный требует больше времени и средств на опалубку и укладку арматуры. Бетона потребуется много и, чтобы ускорить процесс, чаще покупают готовый раствор с доставкой на объект бетоновозом. По этой причине подошва из ФЛ намного выгоднее финансово.

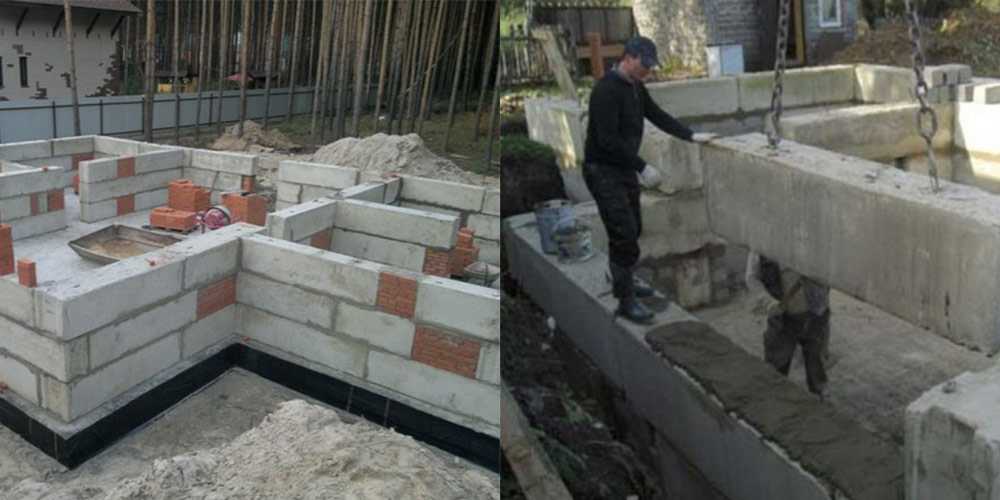

Правила укладки

Перед монтажными работами нужно обеспечить на участке наличие цементного раствора по консистенции, как густая сметана, с расчетом 10-15 литров на одно изделие.

Альтернатива — использование специального строительного клея. Такой вариант дороже, но упрощает процесс. Этими составами обрабатывают все поверхности блоков.

Монтаж производят в определенном порядке:

Начинают укладку от углов здания с ориентиром на причальный шнур, который натягивается между уже смонтированными ЖБИ. Сначала устанавливают основание для наружных стен и потом переходят к внутренним.

Для первого ряда используют габаритные блоки. Это необходимо для устойчивости и оптимального распределения весовой нагрузки.
Укладка производится строго по уровню с заделкой швов цементным составом или строительным клеем.
Монтаж требует правил кирпичной кладки со смещением для перекрытия швов. Укладывают ряды в направлении, противоположном предыдущему. Например, нечетные с Юга на Север, а четные наоборот.
После укладки каждого ряда наносят слой раствора около 150 мм.

Достоинства и недостатки ФБС

Среди главных достоинств можно выделить следующие:

Надежность и долговечность. Промышленное производство — гарантия соблюдения ГОСТа и контроля качества.
Ускоренный процесс монтажа. Укладка плитного фундамента производится спецтехникой. Для этого у изделий предусмотрены металлические петли для закрепления на кране.
Уменьшенное время застывания, максимум, до двух недель. Например, в случае с монолитным основанием, придется ждать около месяца и только потом продолжать строительство.
Доступная цена по сравнению с монолитными вариантами железобетонных конструкций.
Средние сроки эксплуатации около 100 лет при условии соблюдения правил монтажа.

Среди недостатков можно отметить:

необходимость тепло и гидроизоляции;
под блочный фундамент требуется монтаж ЖБ подошвы;
при строительстве объектов из камня обязательно наличие армирующего пояса.

Как выбрать поставщика?

Выгодно покупать продукцию ФБС у Очаковского комбината ЖБИ, который предлагает максимально выгодные условия для клиентов:

большой ассортимент продукции, поэтому можно заказать все необходимое в одном месте;
собственное производство в соответствии с ГОСТ и соблюдением требований к качеству;
доступные цены благодаря прямым продажам без посредников;

индивидуальный подход к покупателям, гибкая система скидок;
оплата удобным способом: онлайн на сайте, безналичными по реквизитам, наличными в офисе;
собственный автопарк гарантирует быструю доставку в оговоренные сроки.

Очаковский комбинат ЖБИ на рынке железобетонных изделий 31 год и за этот период обрел репутацию надежного поставщика, которому можно доверять.

Если вас заинтересовала наша продукция, пишите на [email protected] или оставьте заявку на обратную связь через форму на сайте.

Укладка блоков ФБС

Укладка блоков ФБС.

Одним из самых распространённых способов возведения фундаментов на сегодняшний день, является использование блоков ФБС. Данные блоки пользуются большим спросом, поскольку отличаются повышенным запасом прочности, а правильно возведённый фундамент с помощью них, полностью оправдывает все расходы.

Вот основные преимущества использования ФБС блоков при возведении фундаментов:

1. Если необходимо в довольно сжатые сроки поставить фундамент. Используя в качестве основного строительного материала при строительстве фундамента блоки ФБС, можно выложить основание дома всего лишь за несколько дней. Ни один из имеющихся способов возведения фундаментов не позволит за столь короткое время выполнить строительство качественного и надёжного основания.

2. Блоки ФБС отлично подходят для самостоятельного монтажа фундамента, в особенности, если нет большого опыта в этом деле. Укладка блоков производится достаточно просто, нет необходимости составлять сложные расчёты, использовать формулы и т.д. Всё что необходимо знать, так это размеры одного блока и тип монтируемого фундамента. При строительстве фундамента из данных блоков отпадает всякая необходимость изготовления арматурного пояса, что значительно сокращает стоимость выполнения работ.

Монтаж фундамента из блоков ФБС.

Установка блоков ФБС отличается простотой и высокой скоростью проведения работ. В основном, длительность возведения фундамента из блоков ФБС по большей мере зависит от типа грунта, на котором возводиться фундамент. Для выполнения работ связанных с монтажом фундамента из блоков ФБС в первую очередь необходимо подготовить следующее:

1. Нивелир и строительный уровень, деревянные колышки, а также крепкую верёвку для выполнения последующей разметки будущего основания дома.

2. Инструмент для выполнения земляных работ: лопаты, ломы и т.д. Можно если есть возможность задействовать для рытья траншеи спецтехнику, всё зависит в целом от бюджета строительства.

3. Щебень, песок будут служить в качестве подушки-основы.

4. Виброплита для трамбовки.

5. Доска обрезная, гвозди, саморезы по дереву для изготовления опалубки.

6. Блоки ФБС и бетонный раствор.

Этапы строительства фундамента из блоков ФБС.

На первом этапе строительства фундамента, происходит тщательная подготовка выбранного участка. Для этого на участке убирается мусор, кустарники, обязательно снимается слой, который содержит траву. Затем необходимо предварительно определить тип грунта на участке, глубину пролегания почвенных вод, а также глубину промерзания грунта. От полученных результатов, все последующие работы можно разделить на два основных типа:

1. При монтаже фундамента из ФБС на земельном участке, где в основном преобладает глинистый грунт, работы по подготовке начинаются с выемки грунта под блоки требуемой глубины. После того как траншея готова, на её дно следует насыпать сначала песок, толщиной слоя около 15 сантиметров. Затем насыпается слой щебня толщиной не менее 25 см., а после, снова слой песка толщиною около 10 сантиметров. Получившаяся подушка из песка и щебня, тщательным образом трамбуется, что позволит сделать будущий фундамент наиболее прочным. Далее происходит укладка первого ряда ФБС блоков.

2. Второй способ укладки ФБС блоков относится к участкам, на которых имеется песчаный грунт. Здесь так же как и в первом варианте, сначала выкапывается траншея, однако подушка из песка и щебня при возведении фундамента на данном типе почвы не нужна. Дно вырытой траншеи просто тщательно утрамбовывается трамбовкой. После этого сооружается опалубка из досок, для монолитной части основания из бетона, толщиною не более 10 сантиметров. После того как подушка из бетона полностью засохнет, можно прямо на неё производит укладку ФБС блоков.

Укладывать блоки, как при первом, так и при втором способе, следует только от углов будущего строения. Первый ряд блоков улаживается на предварительно приготовленный цементно-песчаный раствор. Толщина раствора, на который происходит укладка ФБС блоков, должна быть около двух сантиметров, поскольку, таким образом, соблюдается устройство вертикальных швов. Правильная укладка блоков ФБС, чем-то напоминает традиционную кирпичную кладку, поэтому с этим трудностей возникнуть не должно.

Из главных особенностей укладки ФБС блоков, следует, прежде всего, отметить следующее:

1. Очень важно соблюдать перевязку блоков на углах строения, совпадение швов возле находящихся рядом блоков попросту недопустимо;

2. Каждый новый горизонтальный ряд укладываемых блоков ФБС необходимо тщательным образом гидроизолировать;

Во время кладки появляется необходимость использования специальных маяков, с помощью которых удобно выравнивать направление каждого укладываемого блока. Очень важно понимать, что при укладке ФБС блоков для фундамента, отклонение от заданного направления укладки не должно быть более 1,5 см., на каждые 10 метров. Также необходимо тщательно следить и за тем, что бы не оставалось пустот в межблочных промежутках, поскольку именно из-за данных пустот, в дальнейшем происходит значительное ослабевание всей конструкции фундамента.
