Как связывать арматуру: Как вязать арматуру — подробное описание схем и способов
Как вязать арматуру для фундамента своими руками: схема
Арматурный каркас фундаментаМонолитные фундаменты получаются заливкой бетоном армирующего каркаса. Он упрочняет создаваемую конструкцию. При этом можно как вязать арматуру для фундамента, так и закреплять ее сваркой. Важным фактором, влияющим на качество результата, является выбор прутьев нужной толщины, использование подходящих хомутов, проволоки требуемого диаметра. Процесс увязки осуществляется с использованием различных инструментов. Во время его проведения необходимо обязательно соблюдать строительные нормы и требования, технологию работ. Тогда возводимая постройка будет надежной, долговечной.
Содержание
Разновидности фундаментной арматуры
Производство строительных материалов не стоит на месте. Все время появляются новые материалы. Арматура не стала исключением. Помимо обычной металлической, получает распространение при постройке фундаментов композитная.
При использовании арматуры из стали требуется, чтобы она была изготовлена по строительным нормам, требованиям.
По ГОСТу арматура разделяется на 6 классов. Для производства первого используют низкоуглеродистую сталь, а в следующие – вносят добавки, даже легирующие, которые значительно повышают прочность металла.
Пруты со 2-го по 6-й класс имеют рифленую поверхность серповидного или кольцевого типа, либо смешанного, а первого – гладкие. Рельефность улучшает контакт арматуры с бетоном.
Классы отличаются диаметром прутьев, возможностью использования для их соединения сварки. На возможность последней указывает наличие в маркировке буквы С. Другие типы армирующего материала, не содержащие такого буквенного индекса, сваривать запрещается.
О повышенных антикоррозийных свойствах говорит наличие литеры К. Такой более дорогой материал применяется для строительства объектов, к которым предъявляются повышенные требования.
Для ленточного основания при частном строительстве оптимальным вариантом считаются прутья класса А-ІІІ с диаметром 12-18 мм. В этом случае на перемычки подойдут гладкие стержни А-І толщиной 6-8 мм, зависящей от параметров возводимой конструкции.
Композитные арматурные прутья – это новый, современный материал, изготавливаемый из углепластика или базальтопластика, либо стеклопластика. Из последнего наиболее часто изготавливают данную продукцию.
Композитные материалы имеют меньший вес, по сравнению с металлом, их легче монтировать.
Рассмотренные разновидности арматуры имеют свои достоинства и недостатки. Сравнительная характеристика материалов дана в таблице далее.
Показатель | Стеклопластиковые прутья | Металлическая арматура |
---|---|---|
масса | легче, примерно в 8 раз | тяжелее |
прочность при растяжении, МПа | 1000 | 390 |
химическая активность | инертный материал | без добавок и специального покрытия подвержена коррозии |
электропроводность | не проводит ток | является проводником |
Для возведения тяжелых конструкций рекомендуется использовать фундамент, армированный металлическими прутьями, а легкие сооружения допустимо ставить на основания со стеклопластиковым каркасом. По композитным материалам еще отсутствуют технические нормы, а их качество ни чем не регламентируется.
Способы соединения прутьев
- использование сварки;
- связка проволокой;
- соединение с применением муфт из стали.
Композитную арматуру можно связать проволокой или зафиксировать пластиковыми хомутами.
Сваривание армирующей конструкции – это эффективный способ, используемый часто при постройке фундаментов под многоэтажные здания, либо тяжелые сооружения. Его применение имеет такие недостатки:
- необходимость привлечения специалиста – профессионального сварщика;
- ослабление конструкции в местах сварки;
- нельзя применять метод для соединения стеклопластиковых прутьев и металлических, не имеющих специальной маркировки;
- при уплотнении бетона с использованием вибратора сварные стыки могут повредиться;
- возможен некачественный провар;
- места соединений являются наиболее уязвимыми к коррозии элементами каркаса.
Вязание прутьев проволокой имеет ряд следующих преимуществ:
- более высокая, по сравнению с использованием сварки, скорость монтажа конструкции;
- связывать элементы каркаса можно достаточно легко даже после установки опалубки;
- если сравнивать со сваркой, то стоимость работ меньше;
- простота устранения недоделок.
Минусом считается то, что итоговая конструкция получается слишком шаткой, сто наиболее характерно для конструкции из стеклопластика.
Во время возведения небольших построек наиболее часто прутья сваривают друг с другом, либо соединяют с помощью проволоки. Последний вариант в таких случаях дешевле и практичнее.
Выбор проволоки
Перед тем как правильно вязать арматуру для фундамента, необходимо выбрать подходящую проволоку. От этого будет зависеть быстрота работы, расход денежных средств, надежность итоговой конструкции.
Технические показатели проволоки для связывания арматурных прутьев под фундамент регламентируются ГОСТом № 3282-74.
Исходя из метода обработки, проволока делится на такие виды:
- отожженную;
- необработанную термически.
Температурная обработка, проведенная по технологии, улучшает пластичность материала, не ухудшая его прочности.
Существуют две ее разновидности по точности изготовления:
- продукция обычная;
- изделия повышенной точности.
По прочности на разрыв выделяют проволоку:
- 1-й группы;
- 2-й;
- необработанную температурой.
Продукцию выпускают с сечением от 0,16 мм до 10 мм. Допускаются при этом отклонения в 0,02 мм.
Выбирать проволоку следует по сечению арматуры, из которой будет создаваться каркас фундаментной плиты или ленты. В этом отношении требования следующие:
- если используются металлические пруты диаметром до 12 мм, то ∅ проволоки должен равняться 1,2 мм;
- когда делают связку арматуры толщиной от 16 мм до 18 мм, тогда для соединения выбирают продукцию с d=1,6 мм;
- для прутьев с большим диаметром применяют проволоку с d=2 мм или две, но с d=1,2 мм.
Вязальный материал продается в бухтах. Также рынок предлагает готовую, нарезанную на куски длиной 8-18 см, проволоку с петлями на концах. Распространяется она в связках, примерно по 1000 штук в каждой.
Выбирая, чем вязать арматурный каркас, следует отдать предпочтение подверженному термической обработке материалу, более удобному в работе. Также прокалить проволоку можно и самостоятельно. Увязывание с помощью готовых кусочков с петлями ускорит весь процесс.
Используемые для увязывания инструменты
На практике применяются различные техники того, как вязать арматуру на фундамент. Они требуют применения различных инструментов. Связывают арматуру с помощью следующих приспособлений:
- заводского или самодельного крючка;
- прутка из стали;
- шуруповерта со вставленной насадкой, загнутой по форме крючка;
- вязального пистолета и клещей;
- пассатижей (плоскогубцев).
Крючок – это универсальный инструмент, который, благодаря своим небольшим размерам, позволяет вязать проволоку в труднодоступных местах. Недостатками в работе с ним считаются:
- необходимость приобретения навыка обращения с данным приспособлением;
- трудоемкость ручного процесса.
Крючки можно изготовить своими руками, либо приобрести в магазине. Также можно купить для работы заводской полуавтоматический вариант инструмента, который ускорит весь процесс вязки проволоки до 2 мм толщиной.
Самостоятельно изготавливают крючок можно, например, из арматурного отрезка, гвоздя, изгибая и затачивая их под магазинный аналог, прикрепляя затем ручку. Последнюю делают из трубок, дерева, отливают из пластика.
Инструмент заводского изготовления отличается внешним видом. Лучше подбирать его «под руку».
Обычный отрезок стального прутка диаметром до 0,5 см в случае необходимости способен заменить крючок. Но он будет не так удобен, как последний.
Чтобы ускорить связывание арматуры, на шуруповерт изготавливают насадку из шиферного гвоздя, изгибая его по форме крючка. Данный вариант позволяет отрегулировать затяжку. Но подлезть инструментом из-за его габаритов доступно не везде.
Применение вязального пистолета повышает производительность приблизительно раза в 3-4. Его целесообразно использовать при наличии больших объемов работ, потому что данный инструмент дорого стоит.
Минусы использования вязального пистолета следующие:
- громоздкость;
- необходимость применения специальных расходных материалов.
Пассатижами (плоскогубцами) проволоку просто скручивают, затягивая по максимуму, чтобы не лопнула.
Достаточно удобно работать вязальными клещами. При этом нет необходимости нарезать предварительно проволоку. Применение инструмента позволяет ускорить процесс. Вязальные клещи не перерезают проволоку, а удерживают ее.
Крючок – это самое доступное и практичное приспособление, особенно подходящее при небольших объемах работ. Во время постройки подсобного помещения, баньки, небольшого домика можно применять плоскогубцы. Если требуется увязка арматуры в масштабах большой стройки, то лучше воспользоваться пистолетом.
Способы вязки
Схемы соединения арматуры проволокойВязку арматуры для фундамента своими руками можно осуществлять по-разному. Схемы особо не отличаются экономностью использования проволоки, силой затяжки.

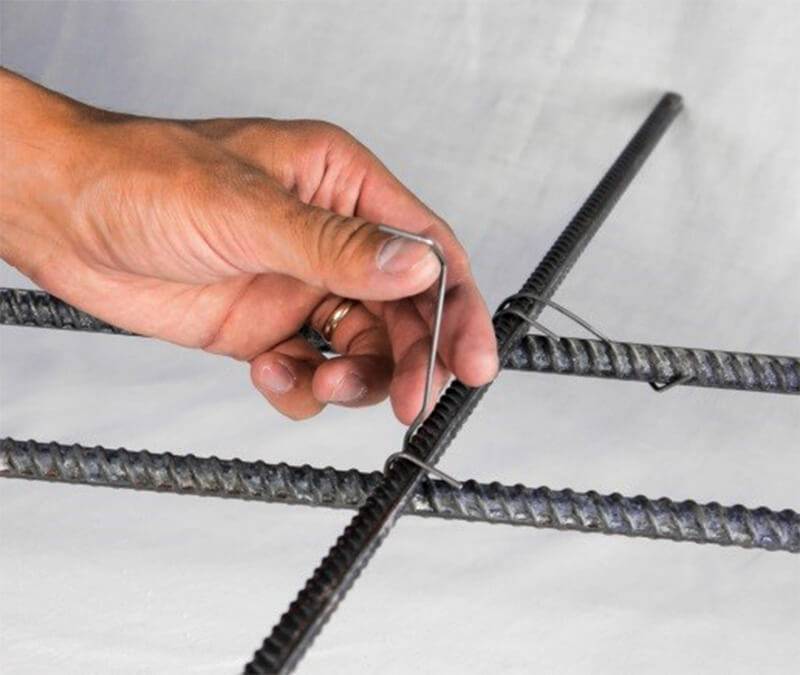

Наиболее простым и распространенным способом связывания прутьев считается такая последовательность действий:
- отрезают от проволоки кусок нужной длины;
- сгибают его вдвое;
- делают из проволоки подобие крючка, изгибая ее не полностью;
- заготовку заносят под место соединения прутьев;
- зацепляют крючком петлю;
- совершают оборот один раз, придерживая незадействованный конец;
- делают скрутку проволоки, натягивая ее крючком.
Рассмотренный способ позволяет вязать не только крючком, но и шуруповертом с насадкой.
Рекомендуется подобрать удобный лично вариант вязания проволокой прутьев из металла. Композитную арматуру можно соединять гораздо проще, фиксируя ее с помощью хомутов с защелками. Они могут иметь стальной трос внутри, что увеличивает прочность соединения.
Как вязать арматуру, Зачем вязать арматуру
7 июня 2023 г.
Для увеличения прочности и долговечности строительных конструкций из бетона (фундаментов, плит перекрытий, стен, балок, свай, стяжки) они армируются (усиливаются) при помощи рифленой строительной композитной или стальной арматуры.
Армирование бетона арматурой позволяет повысить прочность готовой конструкции:
- На растяжение, т.к. бетон обладает хорошей прочностью на сжатие, но низкой прочностью на растяжение. Арматура принимает на себя растягивающие нагрузки и позволяет конструкции выдерживать большие нагрузки без разрушения.
- На изгиб, т.к. бетонные балки или плиты подвергаются изгибающим нагрузкам. Арматурный каркас принимает на себя часть изгибающих нагрузок, распределяя их по всей конструкции и предотвращая ее разрушение.
- На сдвиг, т.к. армирующая сетка или каркас, расположенные внутри бетона, формируют достаточно жесткую связь между бетоном и арматурой, что способствует преодолению сдвигающих сил и повышает устойчивость конструкции.
Армирование также помогает улучшить долговечность бетонных конструкций т.к. защищает бетон от расслаивания, появления трещин и других повреждений, вызванных воздействием нагрузок, деформаций или перепадов температуры.
Для того, чтобы арматура полноценно выполняла свои усиливающие функции из ее необходимо сформировать жесткую структуру (арматурный каркас) в соответствии со спецификой и геометрией будущей строительной конструкции.
Соответственно, арматурный каркас — это плоская или трехмерная структура, предназначенная для укрепления железобетонных конструкций, которая состоит из арматурных стержней, соединенных (связанных) между собой с помощью проволоки, стяжек или сварки.
Обратите внимание!
Сваривать можно только арматуру в маркировке которой присутствует буква «С» — арматура можно сваривать, например, А500С.
Зачем вязать арматуру?
Связка арматуры обеспечивает формирование жесткого плоского или пространственного арматурного каркаса из стержней арматуры.
А вязка арматуры – это процесс соединения отдельных арматурных стержней, в арматурный каркас необходимой формы, с помощью специальных проволочных связей или стяжек.
Вязка арматуры позволяет:
- Сформировать жесткое соединение между отдельными стержнями, образуя единую прочную конструкцию, удерживая стержни в нужном положении во время заливки бетона и предотвращает их смещение или сгибание.
- Создать сплошной сетчатый каркас, который способен равномерно распределять нагрузки по всей бетонной конструкции.
Какая арматура необходима для армирования фундамента и других железобетонных конструкций?
Диаметр арматуры играют важную роль в формировании прочного арматурного каркаса и в эффективном взаимодействия бетона с арматурным скелетом.
Согласно нормативном документам СНиП 52-01-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию «Армирование элементов монолитных железобетонных зданий»:
- Для обеспечения достаточной прочности строительной конструкций площадь сечения продольных армирующих элементов на разрезе фундамента должна быть не менее 0,1% от общей площади фундамента или площадь поперечного сечения арматурных стержней должна быть пропорциональна 0,001 к 1 от общей площади фундамента.
- Указаны требования к минимальному диаметру рифленой арматуры в зависимости от длинны и толщины готовой железобетонной конструкции.
Продольная арматура является основным армирующим элементом, а поперечные стержни необходимы для формирования каркаса и обеспечения его неподвижного положения во время заливки бетона.
Смотрите также статьи:
- Как выбрать арматуру для фундамента?
- Как рассчитать площадь поперечного сечения арматуры?
Какая проволока нужна для вязки арматуры?
Для вязки арматуры используется низкоуглеродистая стальная проволока общего назначения по ГОСТ 3282-74.
Проволока должна обеспечивать надежное соединение пересекающихся стержней арматуры и быть достаточно гибкой для быстрого выполнения работ.
Чем больше диаметр арматуры, тем больший диаметра проволоки следует использовать.
Для вязки арматуры диаметром до 14 мм включительно достаточно проволоки диаметром 1,2 мм. Для вязки каркасов, испытывающих значительные нагрузки необходимо использовать вязальную проволоку диаметром от 1,4 мм.
Опытным путем установлено, что при формировании каркасов на 1 соединение должно приходиться не менее 300 мм проволоки. Соответственно, чтобы рассчитать общее длину необходимо количество мест стыковки умножить на 0,3 метра.
Часто используемые техники вязки арматуры
Материалы необходимые для вязки арматуры:
- Арматура.
- Вязальная проволока или пластиковые хомуты.
- Кусачики и плоскогубцы.
- Инструмент для вязки проволоки: Ручной крючок или Шуруповерт или Клещи или Вязальный пистолет.
Ниже приведены видеоролики, детально демонстрирующие применение соответствующих инструментов и схему вязки арматуры.
Вязка арматуры при помощи пластиковых хомутов
Вязка арматуры при помощи ручного крючка
Вязка арматуры при помощи вязального пистолета
Вязка арматуры при помощи шуруповерта
youtube.com/embed/Kri3rx0K2GA?start=3″ title=»YouTube video player»>Вязка арматуры при помощи клещей
Обратите внимание!
- Для армирования плитного фундамента или бетонных стяжек часто целесообразно использовать готовые металлические сварные или композитные сетки.
- Для обеспечения защитного зазор между основанием или грунтом используют пластиковые фиксаторы арматуры.
Как связать арматуру вместе
Стальная арматура или арматура крайне необходимы для структурной устойчивости любого строительного проекта, так как они гарантируют, что здание будет устойчивым к растрескиванию и прочным. Однако бетону не хватает прочности на растяжение и он склонен к растрескиванию. Наличие арматуры укрепляет бетон и помогает удерживать его при сжатии.
Арматурные стержни должны быть помещены в бетон на глубину не менее 5–6 дюймов. Они должны располагаться в центре или немного выше центра плиты. Вот почему важны толщина и качество бетонной плиты. Арматурные стержни также должны быть размещены в правильном месте, чтобы получить максимальную структурную выгоду.
Анкерная проволока из оцинкованной арматуры;
О чем следует помнить при размещении арматурных стяжек
Во-первых, перед укладкой на бетон арматурный стержень следует правильно связать в паутину. Есть несколько важных моментов, которые необходимо учитывать при вязке арматуры.
Арматурный каркас должен быть правильно размещен на плите, не слишком высоко и не слишком низко. Если его разместить неправильно, то сильно пострадает несущая способность и в конструкции могут появиться трещины.
Профессиональные строители понимают основные законы размещения арматурных стяжек. Они никогда не будут заливать готовый бетон поверх армированной конструкции или класть армированную конструкцию поверх свежезамешанного бетона в Брисбене.
Арматура должна быть усилена стальной проволокой в основных местах. Это помогает сохранять баланс и прочность независимо от веса металла в конструкции.
Профессиональные строители всегда будут использовать металлическую проволоку для армирования арматуры, а не альтернативы более низкого качества.
Арматурный стержень должен быть надежно закреплен, чтобы он не смещался. Их следует обмотать четырехфунтовыми мотками. В идеале следует использовать отожженную проволоку калибра 16 или больше. Если арматурный стержень тяжелый, вы даже можете использовать 14 калибр, чтобы удерживать арматурный стержень в правильном положении.
Арматура с покрытием из ПВХ
Если вы используете арматуру с эпоксидным покрытием, вы также можете использовать пластиковую проволоку для арматуры из ПВХ . Некоторые строители используют завязки Snap-on, которые можно соединить вручную. Этот метод менее затратный и очень простой.
В идеале каждое пересечение арматурного стержня должно быть связано вместе для максимальной поддержки. Связи на самом деле не делают структуру прочной. Они предотвращают смещение арматуры при заливке бетона.
Стяжки должны располагаться на подходящей глубине от поверхности во избежание коррозии арматуры. Это также предотвращает коррозию бетона.
Заключение
Расположение арматурных стяжек становится важным, когда инструкции и чертежи по строительству не соблюдаются до мелочей. Если строитель настоящий профессионал и соблюдает количество арматуры, указанное в чертежах, то можно не беспокоиться о расположении арматуры. Конечно, профессиональный строитель купит нужное количество качественных арматурная стяжка от профессионального поставщика арматурной стяжки, чтобы получить наилучшие результаты.
Как профессиональный производитель проволоки и изделий из металла, Smart Craftsmen Metal Products учитывает меняющиеся потребности клиентов и постоянно расширяет ассортимент своей продукции. Мы предлагаем продукцию самого высокого качества. Если вы хотите получить дополнительную информацию о высококачественной арматурной проволоке для продажи, добро пожаловать на , свяжитесь с нами .
Арматурные стяжки в гражданском строительстве
Любой, кто когда-либо проезжал мимо строящихся дорог или мостов, наверняка замечал арматурную решетку и связанные с ней арматурные связи. Арматурные стяжки соединяются со стержнями там, где они встречаются, и обычно располагаются по повторяющейся схеме, например, на каждом втором, третьем или четвертом пересечении. Количество используемых завязок зависит от проекта и даже от компании, но стандартом является две завязки на стержень.
И, хотя общая цель арматурных стяжек — помочь стержням оставаться на месте во время укладки бетона и других работ, процесс связывания — это своего рода искусство. Давайте углубимся в связывание арматуры и типы арматурных связей.
Как работает вязка арматуры?
Связывание арматуры, по существу, сводится к приданию арматуре желаемой формы путем сгибания и скручивания металлических стяжек вокруг заданных пересечений. Бригады используют металлический крючок для выполнения работы, хотя плоскогубцы также помогают в процессе установки, а также отлично подходят для резки. При такой работе важна защита рук.
Распространенные варианты стяжки арматуры
Существует два основных подхода к связыванию арматуры, каждый из которых имеет свои уникальные преимущества.
- Стяжка-защелка : Наиболее распространенный тип стяжки из арматуры, стяжка-защелка состоит из одного узла, который «защелкивается» или отрезается на длинном конце. Анкер-кнопка идеально подходит для плоских горизонтальных бетонных работ, таких как фундаменты.
- Стяжка с защелкой: Подобно стяжке с одним узлом, метод скрутки и защелки включает в себя соединение горизонтальной и вертикальной арматурных стержней путем протягивания стяжки вокруг обоих стержней, ее скручивания и последующего «отламывания» с одного конца. Этот метод идеально подходит для обеспечения того, чтобы горизонтальная арматура оставалась на месте, предотвращая ее сползание вниз.
Арматурные стяжки, которые Сделайте шаг вперед
В определенных обстоятельствах требуется арматура с некоторой дополнительной защитой, например маты и клетки, которые должны выдерживать вес строителей, когда они поднимаются и опускаются во время их работа. Как правило, это дополнительное армирование просто означает включение в смесь улучшенного метода завязывания.
- Седельная стяжка: Также часто называемая U-образной стяжкой из-за формы, которую стяжка принимает вокруг арматурного стержня, седельная стяжка включает в себя обертывание стяжек диагональными связями, которые обеспечивают дополнительное усиление.
- Оберточная и седельная стяжка: Увеличив количество раз, когда стяжка слегка обматывается вокруг стержня, создавая полуторную петлю вокруг стали, бригады обеспечивают более жесткое крепление.
- Галстук-восьмерка: Этот метод требует обертывания галстука узором, напоминающим восьмерку, что приводит к видимому рисунку в виде буквы «X», если смотреть сверху.
