Как связать арматуру: Как вязать арматуру — подробное описание схем и способов

Вязка арматуры

Перед всеми, кто строит монолитный фундамент своими руками, встает задача связать арматуру перед укладкой бетона. Рассмотрим подробней приемы в работе и приспособления, с помощью которых можно связать арматуру.

Известно, что арматуру можно соединить сваркой. Но процесс этот не очень быстрый, да к тому же, когда речь идет о строительстве своими руками, нужно говорить о том, что подавляющее большинство домашних умельцев все же не сварщики. И сварочной аппаратуры у них дома нет.

Поэтому, для застройщика два выхода – либо для скрепления арматуры пригласить квалифицированного сварщика, либо вязать арматуру металлической проволокой самостоятельно.

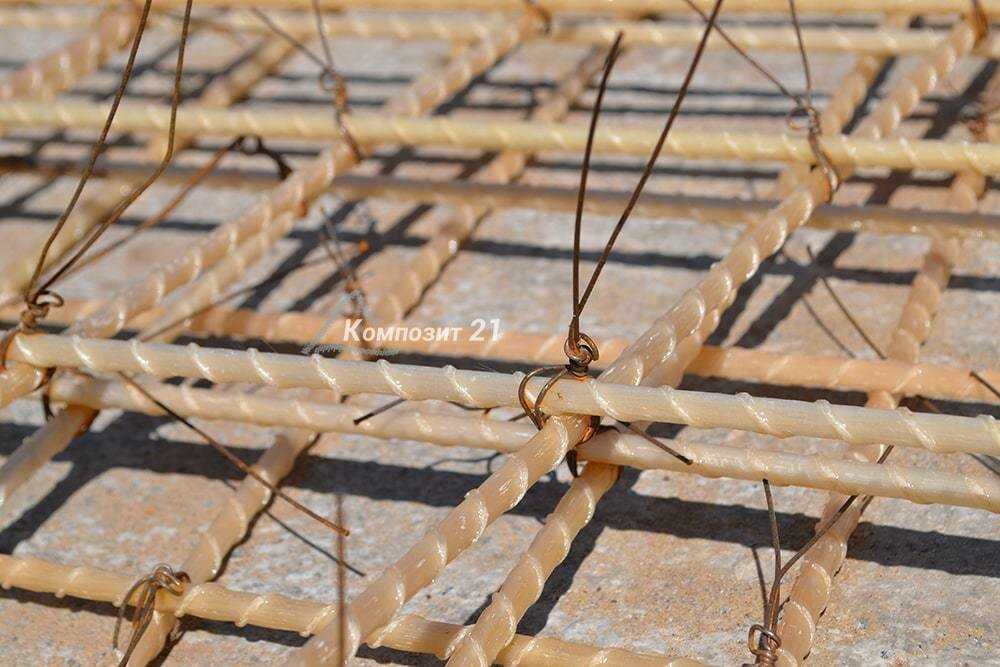

Можно применить композитную арматуру

Если речь идет о строительстве фундамента, то возможно применение неметаллической композитной арматуры из стекловолокна и базальтоволокна.

Такая арматура по своим характеристикам хорошо подходит именно для фундаментов домов. К тому же, с ней «жизнь сразу станет легче», ведь трудоемкость, связанная с тяжестью и жесткостью металла, исчезнет. А не подверженный коррозии композитный стержень будет служить дольше в обводненной среде.

Проблема – невозможно зафиксировать в согнутом состоянии. Уголки нужно заказывать, или применять металл…

Скрепление стержней скобами (скрепками)

Сейчас скрепление арматуры возможно и с помощью готовых к применению специальных зажимных скоб (скрепок). Они изготовлены из упругой стали, при монтаже просто надеваются на пересекающиеся прутья арматуры, стягивая их.

Вся работа при этом намного упрощается и выполняется сравнительно быстро, без значительных физических усилий.

Но стоят они довольно дорого. Зато, применяя зажимы, можно значительно ускорить процесс монтажа больших арматурных каркасов.

Подготовка проволоки

В настоящее время, в большинстве случаев для скрепления арматуры своими руками, по прежнему, применяется специальная стальная гибкая низкоуглеродистая проволока. Ее диаметр чаще порядка 1,0 мм, но возможно применение и 0,8 – 1,4 мм.

Для вязания арматуры необходимы отрезки проволоки длиной около 0,3 метра. Так что во время работы придется постоянно откусывать такие кусочки, что добавляет трудоемкости и увеличивает затраченное время.
Что бы упростить этот процесс поступают следующим образом. Первоначально проволоку в мотке сгибают, так что бы между местами изгибов получилось нужное расстояние. Затем болгаркой просто режут по этим изгибам сразу толстый пучок проволоки. В результате — множество кусочков проволоки для вязки арматуры готово.

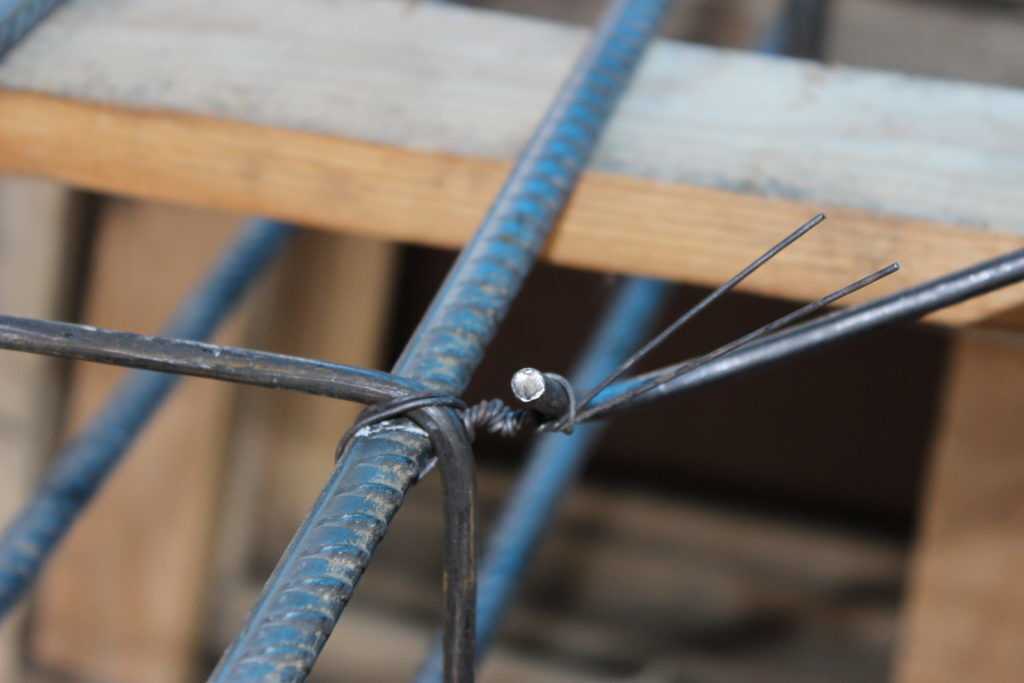

Как связать арматуру проволокой

Вязать арматуру проволокой можно вручную и обычными пассатижами, или же щипцами. Петля вязальной проволоки просто закидывается вокруг арматурных прутьев, а затем концы закручиваются на скрутку. Но такой способ наиболее долгий и трудоемкий, да и требует приложения немалых усилий.

Процесс можно упростить, если применить простейшее приспособление – крючок для вязки арматуры.

Его нужно лишь продеть в петлю скрутки в пол оборота и вращать, затягивая на скрутку проволоку. С применением крючка скреплять арматуру получается быстрее. На видео отражен процесс вязки арматуры с помощью специального крюка.

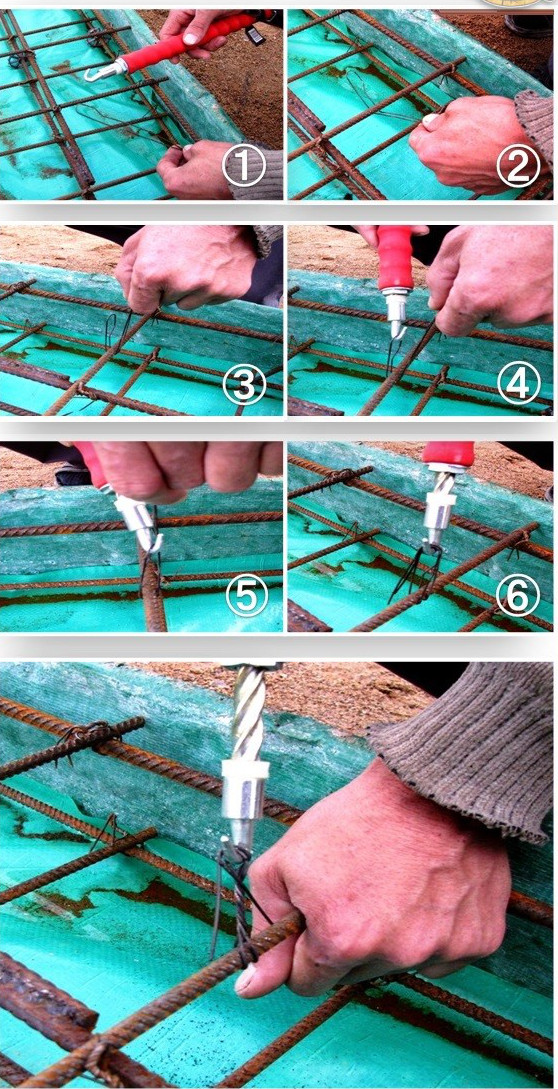

Винтовой вязальный крючок для скрепления стержней

Механизировать же процесс соединения арматурных прутьев можно если применить строительный винтовой вязальный крючок. Это приспособление уже не нужно вращать вручную, но зато его нужно дергать.

Поступательное движение этот механизм преобразует во вращение крючка. Но сам процесс ускоряется, хотя по прежнему требует приложение физических сил от исполнителя. На видео показано как выполняется эта работа.

С помощью шуруповерта

Кардинально же улучшает положение дел применение электроинструментов. Когда речь идет об объемных строительствах терять дни на вязку арматуры своими руками конечно не хочется. Да и нужно ли так поступать, если вязку арматуры можно механизировать запросто.

С широким распространением ручных электрических инструментов, умельцы приспособили их для выполнения, в общем то не свойственных им задач. И наиболее часто нестандартно применяется аккумуляторный шуруповерт.

Его приспосабливают везде, где необходима вращательная энергия, даже для временного вращения колес автомобиля, или например, для бурения лунок во льду на зимней рыбалке.

Конечно, такой инструмент легко приспособить и для вязки арматуры. Дрель же в этом случае не лучший помощник, так как у нее гораздо выше скорость вращения. Поэтому возможны порывы проволоки.

Для того, чтобы приспособить шуруповерт для связывания арматуры достаточно в его патрон вставить подобие вязального крючка. Его можно изготовить из металлической проволоки диаметром порядка 4 мм. Это может быть и отрезок электрода, или же обрубаный толстый гвоздь. Теперь уже вращать ничего не нужно – достаточно нажимать на кнопку, крепко удерживая инструмент в руках.

Применение электровязчика

Но существует и специальный электрический вязчик проволоки, его применяют в строительной промышленности. В нем уже нет никаких крючков. В аппарат вставляется проволока, а завязка происходит в автоматическом режиме, причем с нужным усилием.
Конечно, при выполнении строительства фундамента своими руками, такое оборудование вряд ли будет доступным.

Выполнение вязания

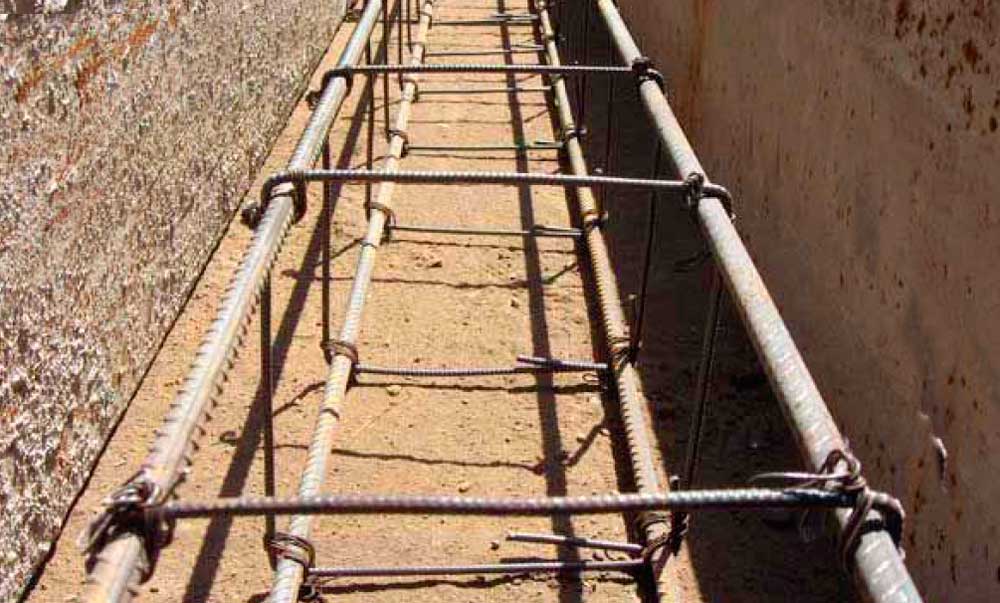

Теперь сам процесс связывания арматуры
Сначала металлическая арматура подготавливается, очищается от грязи, режется на отрезки необходимой длины, выпрямляется или сгибается в соответствии с чертежами.
Затем прутья устанавливаются на свое место в каркасе и закрепляются в нужном положении, стропуются.

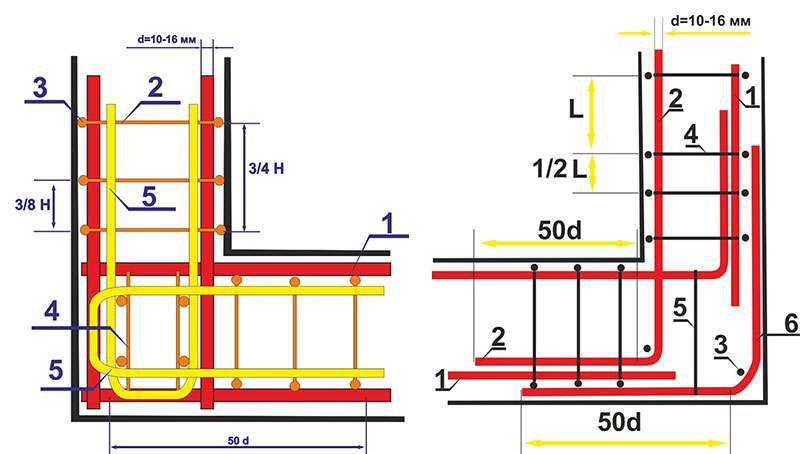

При продольном соединении прутьев, их нахлест должен быть не менее 25 см. При этом вязку в обязательном порядке делают не менее чем в дух местах у концов прутьев.

Вот видеоинструкция о вязании арматуры крюками

Вязка арматуры своими руками — как правильно вязать арматуру

Для обеспечения требуемой надежности любых железобетонных конструкций необходимо использовать только качественные строительные смеси и арматуру. Но не меньшая роль при этом отводится правильному креплению, фиксации металлической арматуры. От того, насколько прочна стальная конструкция из армирующих элементов, зависит не только надежность фундамента, но и долговечность всего здания. Именно поэтому к качеству вязки арматуры предъявляются самые жесткие требования.

Содержание

• Почему именно вязка
• Как вязать стальную арматуру
• Чем вязать арматуру
• Пистолет для вязки арматуры

Вернуться к содержанию

Почему именно вязка

Крепление двух и более деталей арматуры для создания какой-либо конструкции можно производить несколькими способами: точечной сваркой, дуговой сваркой, специальными соединительными элементами, пластиковыми хомутами или вязкой проволокой.

Монтаж арматуры при помощи пластиковых хомутов способен обеспечить хорошую фиксацию элементов, однако не обеспечивает достаточной прочности соединений в условиях действия динамических нагрузок на «голый» каркас. Другими словами: если наступить на верхние элементы конструкции во время сборки каркаса или проявить неосторожность в процессе заливки арматуры бетоном, некоторые соединения могут лопнуть, не выдержав нагрузки. Также в данном случае следует с осторожностью использовать вибрационное оборудование для уплотнения залитого бетона.

Вязка арматуры пластиковыми хомутами

Специальные соединительные элементы разработаны для монтажа арматуры из композитных материалов. Соответственно не применяются в случаях со стальными армирующими элементами.

Точечная сварка может быть использована для создания каркаса из стальных прутков, имеющих диаметр менее 24 мм. Для прутков с большими диаметральными размерами подойдет дуговая сварка. Это менее трудоемкий процесс, чем ручная вязка проволокой, но для ответственных сооружений ее использовать не рекомендуется. Это связано с особенностями поведения металла арматуры во время плавления и осадки (процесса сварки) и после него. Стальные прутки армирующего каркаса очень подвержены коррозии в местах соединений, что значительно сокращает срок службы железобетонного сооружения. Конструкция теряет целостность вследствие температурного объемного и линейного расширения и сужения материала каркаса. Также это происходит в результате воздействия переменных динамических и статических нагрузок во время эксплуатации.

Вязка арматуры проволокой

Наиболее трудоемкий и, в то же время, надежный способ крепления элементов стального каркаса — вязка арматуры своими руками. Долговечность и прочность соединений арматуры металлической проволокой, диаметр сечения которой колеблется в пределах от 0,8 до 1,5 мм, достигается за счет пластичности и большой прочности на разрыв этой проволоки. Конструкции из стальной арматуры, связанной качественной проволокой не страшны ни температурные расширения, ни большие нагрузки, поскольку такая система армирования способна деформироваться под действием различных факторов без нарушения целостности каркаса. Стальная проволока способна растягиваться или сжиматься, деформироваться под воздействием различных нагрузок, но свою функцию она выполнит безупречно на протяжении всего срока службы строения.

Следует отметить, что в последнее время при армировании фундамента некоторые строители стали использовать новый для российского рынка строительный материал — стеклопластиковую арматуру. Советуем внимательно ознакомиться с ее достоинствами и недостатками. Информацию по типу и материалам изготовления обычной стальной арматуры Вы можете найти в здесь.

Вернуться к содержанию

Как вязать стальную арматуру

Вязка арматуры своими руками происходит только после окончания подготовительных работ: обустройства дренажа, коммуникаций, обеспечения гидроизоляции, укладки песчаной и щебеночной подушки. Далее происходит монтаж нижней продольной части арматуры, которую можно закрепить как на уложенные на дно траншеи кирпичи, так и на вбитые по периметру вертикальные пруты — опоры.

Приемы вязки арматуры

После того, как нижний слой прутков готов, и на него уложены и закреплены поперечные прутки, качество монтажа следует снова проверить уровнем. Для удобства и улучшения характеристик, поперечный набор арматуры можно выполнить в виде загнутых под прямым углом (в виде квадрата или прямоугольника) гладких или ребристых деталей арматуры.

Чтобы закрепить на поперечном слое верхнюю продольную арматуру из стальных ребристых прутков, используют все ту же проволоку, а для контроля горизонтальности используют все тот же инструмент, уровень.

Вязка арматуры &ndash один из важнейших этапов строительства фундамента, которому должен предшествовать монтаж опалубки. Как сделать металлическую или деревянную опалубку для ленточного фундамента, Вы узнаете из нашей статьи: http://vse-postroim-sami.ru/building/fundament/3584_kak-sdelat-opalubku-dlya-fundamenta/.

Вернуться к содержанию

Чем вязать арматуру

Такой трудоемкий процесс как, вязка арматуры для фундамента своими руками, можно выполнять при помощи только лишь плоскогубцев или крюка, сделанного из гвоздя или металлической ручки от валика. Этот самодельный инструмент достаточно эффективный, если фундамент укладывается под гараж, баню или небольшую хозпостройку. Если строительство планируется более масштабным, целесообразно приобрести специальный инструмент для вязки арматуры: обычный или винтовой крючок для вязки арматуры, пистолет.

Для наглядности предлагаем видеоролик, в котором показаны разновидности крючков для вязания арматуры, а также сама технология вязки.

Для ручной вязки арматуры крючком, винтовым или обычным, сначала подготавливают проволоку, нарезая ее на куски, длинной около 400 мм. Далее ее складывают вдвое, формируя петлю, и продевают между деталями арматуры. При помощи крюка, концы проволоки продевают в петлю и закручивают.

Вязка арматуры крюком

Заметим, что конструкция обычного крючка позволяет быстро скручивать проволоку, вращением рукояти. А схема устройства винтового крюка обеспечивает еще более быструю фиксацию арматуры проволокой. При этом процесс скручивания происходит в результате поступательного движения рукоятки вверх и вниз. Покупка этих инструментов выгодна для достаточно масштабных строительств, поскольку значительно сокращает трудоемкость вязки армирующих материалов и, соответственно, сроки строительных работ.

Вернуться к содержанию

Пистолет для вязки арматуры

Наиболее быстро и качественно связать арматуру стальной проволокой, диаметром от 0,8 до 1,5 мм, помогает пистолет.

Вязки арматуры пистолетом

Это достаточно дорогое строительное оборудование, которое есть смысл приобретать крупным строительным компаниям, и вот почему:

• продолжительность вязки одного соединения — 0,8 с;
• малый вес аппарата освобождает вторую руку рабочего, которой он теперь может придерживать конструкцию;
• встроенная система регулировки длинны проволоки и усилия закрутки позволяет добиться равномерного распределения напряжения в конструкции;
• различные модели пистолетов предназначены для вязки арматуры любого диаметра.

Процесс вязки арматуры пистолетом происходит так: проволока выходит из катушки, встроенной в корпусе, и через направляющие перемещается вокруг деталей каркаса, формируя несколько витков.

Связывание арматуры: различные типы стяжек и когда их использовать

Магазин инструментов для арматуры

Связывание арматуры является важным навыком для строителей. Можно использовать разные типы галстуков, каждый со своими преимуществами и недостатками. Давайте посмотрим на различные типы галстуков и как их правильно использовать. Мы также обсудим некоторые из наиболее распространенных ошибок при вязке арматуры.

Различные способы крепления арматуры

Есть много разных способов связать арматуру, в зависимости от проекта, над которым вы работаете. Самый распространенный способ связать арматуру — это стяжка с защелкой, которая просто оборачивает вязальную проволоку вокруг арматуры под углом 45 градусов, а затем защелкивает ее на место. Другие распространенные методы включают седельную завязку, седло и обертку, а также завязку в виде восьмерки. Важно выбрать правильный для вашего проекта.

Snap and Wrap
Метод Snap and Wrap не требует специальных инструментов. Начните с завязки, добавьте один полный оборот вокруг верхней стойки, туго скрутите проволоку и обрежьте. Этот метод отлично подходит для небольших проектов, где вам не нужно много арматуры.

Седельная стяжка
Седельная стяжка — это прочный вариант, часто используемый для проектов, требующих большой прочности, таких как мосты. Однако этот метод более сложен в исполнении, поэтому он может быть не лучшим выбором для новичков в вязке арматуры.

Седло и накидка

Седло и накидка аналогичны седельной стяжке, но еще более надежны. Начните с узора седла, затем добавьте один полный оборот вокруг верхней стойки, затем туго скрутите и обрежьте. Этот метод часто используется для проектов, требующих умеренной силы.

Галстук-восьмерка

Восьмерочная стяжка является самым прочным методом связывания арматуры и часто используется в сейсмоопасных районах. Тем не менее, этот метод очень сложен, поэтому его следует использовать только опытным специалистам по сборке арматуры.

Преимущества использования инструмента для завязывания

Есть несколько преимуществ использования инструмента для связывания арматуры, а не связывания арматуры вручную. Возможно, наиболее очевидным преимуществом является повышение эффективности. Хороший инструмент для связывания арматурных стержней может связать арматуру за долю времени, которое потребовалось бы для того, чтобы сделать это вручную.

Подставка для плоских работ — отличный способ ускорить процесс вязки арматуры. Этот инструмент можно использовать как для горизонтального, так и для вертикального применения, что делает его очень универсальным. Самым большим преимуществом использования этого инструмента является то, что он значительно сокращает время, необходимое для связывания арматуры.

Для справки: вот инструмент для вертикального монтажа от Max USA.

Неправильная обрезка арматурного стержня
Одной из наиболее распространенных ошибок при обвязке арматурного стержня является неправильная обрезка арматурного стержня. Концы арматуры необходимо обрезать под углом 45 градусов, чтобы они правильно совпадали. Если они не обрезаны под правильным углом, они не будут плотно прилегать друг к другу и могут легко развалиться.

Недостаточно тугое крепление арматурного стержня
Еще одна распространенная ошибка при связывании арматурного стержня – недостаточно плотное связывание арматурного стержня. Если арматура не будет закреплена достаточно туго, она может оторваться.

Неправильное следование инструкциям
Последняя ошибка, которую часто совершают люди при вязке арматуры, заключается в неправильном следовании инструкциям. Чтобы правильно связать арматурный стержень, необходимо следовать конкретным инструкциям.

Если вы не будете следовать этим инструкциям, вы можете совершить ошибку, которая может привести к разрушению арматурного стержня.

Свяжитесь с White Cap сегодня, чтобы узнать больше об вязке арматуры и о том, как наша команда может помочь вам выполнить работу правильно. Обладая более чем 40-летним опытом, мы уверены, что сможем предоставить вам знания и инструменты, необходимые для успеха в вашем следующем проекте.

Что можно и чего нельзя делать при вязке арматуры — South Coast Steel Service, Inc.

На первый взгляд процесс вязки арматуры может показаться простым. Однако реальность такова, что это довольно длительный и сложный процесс. Хотя это не совсем ракетостроение, есть еще много вещей, которые необходимо учитывать при связывании арматуры. Сделав это неправильно, вы рискуете поставить под угрозу всю целостность конструкции. В этом кратком руководстве мы расскажем о том, что нужно и чего нельзя делать при вязке арматуры.

Чтобы добиться оптимальных результатов и избежать каких-либо проблем, рассмотрите возможность применения этих передовых методов при вязке арматурных стержней и строительстве арматурных стержней.

The Dos

Сделайте свою домашнюю работу

Сделайте свою домашнюю работу о том, какие размеры, конфигурация и расположение арматурных стержней потребуются, а также какой тип стульев лучше всего подходит для работы. Как у бетонных, так и у пластиковых стульев есть свои плюсы и минусы, и решение о том, какой из них использовать, будет зависеть от вашей ситуации и бюджета. Кроме того, вам придется подумать о том, как вы будете связывать арматуру. Проволока из отожженной стали дешевле и более универсальна, в то время как с прядильщиками для галстуков проще работать, но они могут стоить дороже.

Делитесь планами строительства с поставщиком

Все, начиная от размещения арматуры и заканчивая использованием стульев для поддержки арматуры, должно быть точным. Поэтому важно подробно поделиться своими планами строительства с поставщиками арматуры и арматуры. Это позволит им предоставить вам арматуру нужного размера и опору арматуры в нужном количестве.

Пометьте планировочные стержни

Размещение и удержание стержней в правильном положении имеет важное значение для достижения желаемой прочности готовой бетонной конструкции. Чтобы помочь в этом отношении, используйте панели макета в качестве ориентира. Обязательно пометьте их правильно, чтобы вы могли легко их отличить.

Используйте соответствующий тип стяжки

Для обычных строительных проектов, где сила бетона, воздействующая на арматуру во время ее укладки, будет минимальной, для связывания арматурных стержней будет достаточно простой стяжки с защелкой. Однако в других случаях, когда сила укладки бетона может привести к смещению арматурного стержня, необходимы более совершенные методы связи. Двумя наиболее распространенными способами предварительной стяжки арматуры являются рисунок 8 и седлообразный способ.

Для прочного соединения перпендикулярных стержней и снижения риска перекоса используется рисунок 8. Между тем, для вязки арматуры к стенам или другим вертикальным конструкциям используется седельная стяжка. В реальных приложениях будет использоваться комбинация обоих методов связи с другими, в зависимости от характера и требований конструкции арматурного стержня.

Подготовьте арматуру

Стулья чрезвычайно важны для удержания арматуры в правильном положении во время строительства. Как только мат будет установлен, стулья будут удерживать арматуру на месте, поскольку бетон полностью покрывает ее.

Что нельзя делать

Не пренебрегайте конфигурацией арматурных стержней во время укладки бетона

При заливке бетоном арматурных стержней может произойти смещение, в результате чего арматурный стержень сместится. Чтобы исправить это, вы можете поддержать арматурный стержень с помощью инструмента с ручкой, такого как лопатный клин, чтобы обеспечить достаточный рычаг, чтобы позволить ему удерживать свое положение. В качестве альтернативы вы можете изменить направление потока бетона, чтобы сила прикладывалась в противоположном направлении.

Не забывайте надевать колпачки на все открытые арматурные стержни

Если вы не хотите рисковать серьезными травмами, всегда надевайте колпачки на открытые арматурные стержни. Обрезанные концы арматурных стержней чрезвычайно острые, и в прошлом некоторые строительные работы даже калечились или погибали из-за падения на выступающие штифты арматурных стержней. В соответствии с требованиями Управления по охране труда и здоровья (OSHA) на все открытые обрезанные концы арматурных стержней следует надевать специальные колпачки для стержней, изготовленные из высокопрочного пластика.

Не размещайте арматурные стержни слишком далеко друг от друга

Опора из арматуры должна располагаться на правильном расстоянии между ними. Если они будут слишком далеко друг от друга, арматура будет изгибаться посередине из-за своего веса и, таким образом, вызовет у вас больше головной боли. Другая проблема с поддержкой арматуры , которая может возникнуть, заключается в том, что стулья из арматуры, особенно пластиковые, также могут сломаться из-за чрезмерного веса, приложенного к ним. На бетонных блоках также могут образовываться трещины, что снижает прочность возводимой конструкции.

Не используйте неправильный стул

Как упоминалось ранее, различные типы стульев имеют свои преимущества и недостатки. Если арматурная конструкция не слишком тяжелая, а торцевая конструкция не будет подвергаться чрезмерному насилию со стороны элементов, пластиковые стулья станут достойным и доступным вариантом.
