Как связать арматуру для монолитной плиты: Как правильно вязать арматуру для монолитной плиты + схема

Как вязать арматуру для монолитной плиты, схема вязки

Монолитной плитой для фундамента принято называть специальное основание нужной толщины, которое изготавливают из материала железобетона и улаживают на основу из щебня и песка.

Составные части конструкции:

• бетон;
• песчаная подушка;
• металлическая арматура.

Фундамент является важной строительной конструкцией. По этой причине, при проектировании и строительстве дома фундаменту уделяется огромное значение. Надежность фундамента напрямую зависит от качества монолитной плиты, которая обеспечивается качественным армированием по всей площади конструкции. Качество бетона играет огромную роль. Все качественные составляющие конструкции обеспечат надежность и долговечность здания. Фундамент с монолитной плитой способен выдержать огромные нагрузки. Фундамент данного типа равномерно компенсирует массу здания по площади. Основание из щебня и песка в свою очередь компенсирует естественные перемещения грунта путем совместного движения, что предотвращает пагубное явление деформации и разрушения элементов здания.

Фундамент плавающего типа подходит для возведения зданий на любых грунтах. Грунтовые воды и сезонные перемещения совсем не страшны. На проблемных торфяных грунтах монолитная железобетонная плита единственное правильное решение для строительства фундамента. Самым важным и существенным недостатком большая стоимость конструкции и удорожания всего проекта. Основными элементами в удорожании являются расходы на качественную арматуру и бетон.

Обсуждение и принятие решения по виду и геометрическим параметрам плиты

Первым делом проводятся изыскания геологами и геодезистами земельного участка, который отведен под строительства здания. На основании исследования просчитывается будущая монолитная плита. Вся площадь монолитной плиты состоит из площади здания с отмостками. Толщина монолита варьируется в диапазоне 0,2 до 1,0 метра.

Классификация монолитной плиты по типу заглубленности в грунте:

• заглубленный;
• малозаглубленный;
• незаглубленный.

Заглубленный тип основания считается самым надежным типом. Он идеально подходит для возведения больших зданий. За счет нижнего расположения относительно уровня промерзания слоя грунта. Является хорошим основанием для монтажа подвала.

Проведение земляных работ

Наносится разметка основы. Согласно разметке копают котлован при заглубленном типе фундамента. Сам процесс возведения котлована для монолитного фундамента является очень трудоемким процессом, который влечет за собой большой комплекс земляных работ. Без специальной техники не обойтись.

Устройство амортизационного основания

Основание хорошо утрамбовывают и накрывают специальной тканью. На ее наносят песок, льют воду, тщательно утрамбовывают. Дают смеси высохнуть. Процесс повторяют еще раз до нужной толщины. Полученное основание из щебня и песка покрывают бетоном. Дают полностью высохнуть слоям. Все покрывается гидроизоляционным слоем, который заливают бетоном с армированной сеткой. Процесс называют подбетонка.

Возведение опалубки

С досок по периметру построек возводится и укрепляется опалубка под прямым углом. Для укрепления конструкции применяют арматуру или доску.

Как вязать арматуру для монолитной плиты?

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас. Арматурному каркасу предъявляются повышенные требования.

• Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление;
• Выбирают расстояние прут от прута в диапазоне 0,2 – 0,4 мм;
• Объединяют 2 слоя решеток, которые связаны между собой;
• Закладывают между верхом и низом плиты до 50 мм.

Не вся арматура подвергается сварке. Часто при перегреве по шву теряется прочность прута. Вязка считается самым хорошим методом соединения прутов. Вяжут арматуру проволокой с диаметром 0,8-1,3 мм. В местах пересечения прутьев и проводят обвязку. Нужны плоскогубцы и вязальные крючки.

При дальнейшей заливке ленточного фундамента под цокольные стены предусматривается вывод арматурных прутьев по краю, которые потом соединяют с железобетонной основой.

Заключительный этап – бетонирование

Стоит предусмотреть выводы инженерных систем. Монолитную плиту быстро покрывают бетоном в один прием. Заводской миксер будет кстати. Нежелательные пузырьки воздуха удаляются с помощью вибратора. Залитый бетон укутывают полиэтиленовой пленкой и пару дней поливают водой. Убирают опалубку. Фундаментное основание готово. Главное знать, как вязать арматуру для монолитной плиты.

Армирование фундаментной плиты: чертеж и порядок укладки

Армирование фундаментной плиты, выполненное в строгом соответствии со СНиП и другими требованиям технологического процесса, обеспечивает высокую прочность и надежность основания постройки. Фундаментная плита – монолитная конструкция, отличающаяся высоким уровнем устойчивости к различного рода нагрузкам. Сооружение данной конструкции позволяет равномерно распределить эти нагрузки по всему основанию строения.

Содержание

• Особенности конструкции
• Армирование
• Особенности вязки и заливки

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

Армирование плитного фундамента осуществляется стержнями, диаметр которых составляет от 14 до 16 мм. Вяжут арматуру исключительно стальной проволокой.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

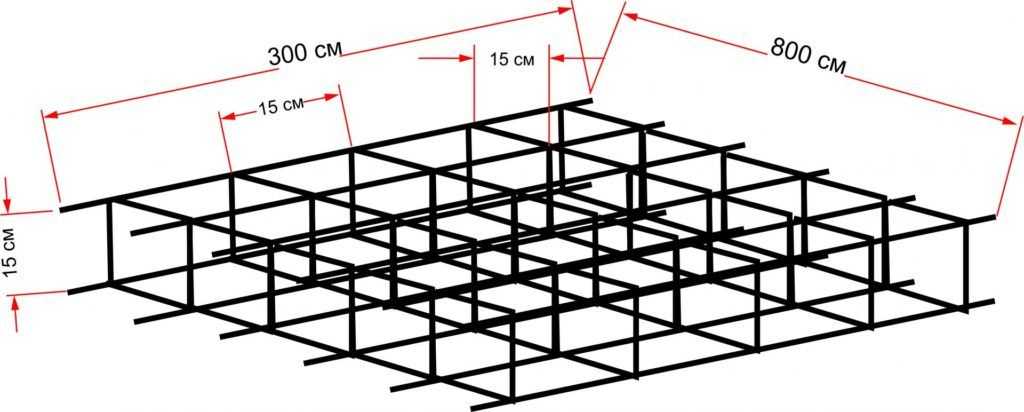

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

1. Шаг укладки – 20 см.
2. Ширина плиты – 7 м 20 см.
3. Количество прутов – 720 : 20 = 36 шт.
4. Шаг укладки – 20 см.
5. Длина основания – 9 м 80 см.
6. Количество прутов – 980 : 20 = 49 шт.

Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Армирование

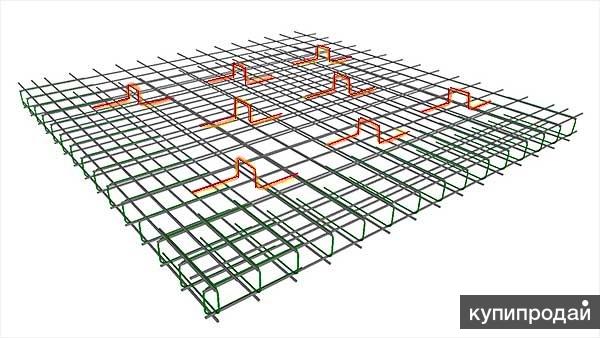

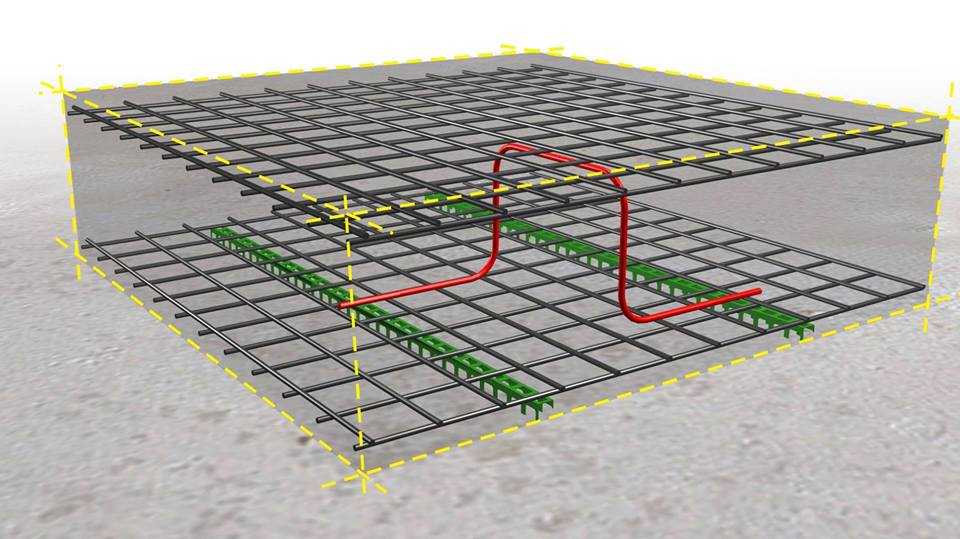

Схема армирования монолитной плиты довольно проста. Каркас состоит из двух горизонтальных сеток, связанных между собой вертикальными перемычками, обеспечивающими постоянную высоту конструкции. Плитный фундамент – это монолитная железобетонная конструкция, для прочности которой и необходимо создание качественного арматурного каркаса. Он в свою очередь состоит из двух сеток, укладываться которые должны так, чтобы расстояние между нижней и слоем гидроизоляционного материала было не менее 50 мм.

После того как будут уложены продольные пруты нижней сетки, приступают к укладке поперечных стержней, строго соблюдая установленные параметры шага между ними. Надежную фиксацию обеспечивает правильно выполненная вязка арматуры.

Фундаментная плита заливается только после того, как будет завершен монтаж арматурного каркаса, так как работы с бетоном выполняются в один прием. По отдельным небольшим частям монолитную плиту заливать нельзя.

Согласно СНиП и ГОСТ арматурный каркас должен быть утоплен в плиту основания не менее, чем на 5 см, поэтому при монтаже каркаса арматурные пруты режут на 100 мм короче установленных длины и ширины плитного основания.

Особенности вязки и заливки

Обустроив песчаную подушку, закрыв ее гидроизоляционным материалом, на его поверхности раскладывают продольные пруты, отступив 10 см от отмеченного края основания. После завершения продольной раскладки поверх прутов укладывают поперечные стержни, строго соблюдая величину шага и контролируя размер создаваемых ячеек.

Вязать арматуру нужно стальной проволокой, воспользовавшись специальным приспособлением или делая это вручную. Завершив вязку можно приступать к установке специальных подпоров, обеспечивающих нужное расстояние между слоем гидроизоляции и первой сеткой каркаса. Теперь гнут гладкие арматурные пруты, придавая им сначала форму литеры «П», а потом свободные концы загибают, в разном направлении.

Расстояние между вертикальными подпорками не превышает 50 см, а для дополнительной жесткости и неподвижности каркаса его оснащают так называемыми ребрами жесткости. Это арматурные пруты, внедренные в грунт по всему периметру основания и в его середине, чтобы обеспечить сопротивляемость вспучиванию.

Приступая к заливке плотного фундамента, стоит позаботиться о том, чтобы все необходимые работы были выполнены в один день. Прерывать процесс заливки категорически запрещено. Одновременно с заливкой осуществляют и трамбовку, добиваясь протекания раствора под нижнюю сетку каркаса. Между порциями заливки может быть временной интервал, не превышающий 2 часов.

в монолитном куполе

Почему арматура

Важно понимать, почему мы используем арматуру (армирующий стальной стержень) в бетоне. Он используется для поглощения сил растяжения в бетоне, так как бетон имеет очень низкую прочность в качестве материала для растяжения.

На подъездной дорожке арматуру обычно располагают как можно ближе к центру толщины. Причина: давление на проезжую часть может быть сбоку или в центре.

Но наиболее важным местом для арматуры в балке является ее нижняя часть, где она будет больше удерживаться. Если бы арматура была размещена сверху, она бы не держала много.

Арматура также помогает перемещать температуру в бетоне, смягчая напряжения, создаваемые неравномерностью температуры и усадкой бетона. В местах, где это основное назначение арматуры, ее называют термостойкой сталью. Арматура также помогает измерять толщину набрызг-бетона при его нанесении.

В монолитном куполе арматура размещается для противодействия силам растяжения внутри бетона. Давление на купол может оказывать или оказывает воздействие из многих источников: снег, ветер, сила тяжести, обваловка, закапывание, ходьба по куполу, подвесные светильники, звуковые системы, башни, падающие двигатели самолетов, прикрепленные конструкции и т. д.

В этой статье рассматриваются только ненагруженные монолитные купола. К ним относятся дома, школы, церкви и т. д. Но для зданий с башнями наверху, насыпями, подвесными полами или складскими помещениями может потребоваться другая компоновка арматуры. Безусловно, для таких дополнительных нагрузок требуется дополнительное проектирование.

Кольцевая арматура

Арматура, которая лучше всего удерживает купол, — это кольцевая арматура, которая проходит вокруг купола. Арматурный стержень, идущий вверх и вниз, называется вертикальным. Арматурный стержень работает примерно так же, как обручи на бочке. Следовательно, они должны быть расположены настолько далеко снаружи, насколько это практически возможно.

Очевидно, что вокруг арматуры должен быть бетон, чтобы склеить ее. Таким образом, арматурный стержень должен находиться на расстоянии от 5/8 до 1 дюйма от внешней поверхности бетона (нижняя часть пенополиуретана). Для монолитного купола сначала размещается кольцевая арматура.

Коды

Для большинства монолитных куполов, построенных как жилые дома, требуется минимальная толщина бетона 2,5 дюйма. Нормы требуют, чтобы арматурные стержни располагались не дальше, чем в 5 раз больше толщины бетона. Следовательно, большая часть арматуры в куполах меньшего размера – до 100 футов в диаметре – размещается на расстоянии не менее 12 дюймов от центра.

Нижние части монолитных куполов обычно толще, поэтому арматуру часто можно размещать дальше друг от друга. Всегда обращайтесь к техническим листам для каждого конкретного купола. Бетон, по мере того как он заполняется вокруг арматуры, становится клеем, который скрепляет арматуру и передает напряжение от бетона к арматуре.

Кодекс требует, чтобы арматурный стержень имел покрытие толщиной 5/8 дюйма на внешней поверхности, если внешняя поверхность защищена от непогоды (т. е. окрашена, покрыта полиуретановой пеной или брезентом, защищена от непогоды иным образом). 2,5 дюйма бетона, внешний кольцевой стержень должен находиться на расстоянии 5/8 дюйма от внешней поверхности бетона.

Вертикальная арматура

Вертикальный слой арматуры укладывается на обручи. Если эти слои арматуры имеют толщину 3/8 дюйма, это означает, что вы автоматически находитесь на расстоянии 1 1/2 дюйма от уретана до внутренней поверхности арматуры. Еще от 3/4 дюйма до 1 дюйма бетона необходимо для завершения оболочки толщиной 2,5 дюйма. Если арматура размещена очень аккуратно, а оператор торкретирования осторожен, все пойдет хорошо для бетонной оболочки толщиной 2,5 дюйма.

Для монолитных куполов, требующих более толстых оболочек, арматурные стержни по-прежнему должны размещаться снаружи. (Примечание: если бетон находится в непосредственном контакте с землей, требуется 2 дюйма бетонного покрытия, если оно сформировано. Если заливка осуществляется непосредственно на грязь, требуется 3 дюйма.)

Когда на монолитный купол оказывается давление, купол сразу же пытается прогнуться под давлением. Рядом с этой областью купол попытается выгнуться наружу, но ему не позволят этого сделать стержни обруча. Поэтому пяльцы всегда должны находиться на внешней поверхности рядом с пенополиуретаном. Так же, как обручи на деревянной бочке не годятся для внутренней части бочки, обручи на бетонном куполе должны быть снаружи. Если они находятся внутри, их легче вырвать из бетона, когда на купол действует неуравновешенное давление.

Арматурный фундамент

Вертикальный арматурный стержень размещается внутри кольцевого арматурного стержня и привязывается непосредственно к кольцевому арматурному стержню, за исключением случаев, когда арматурный стержень приближается к основанию. Когда арматурный каркас приближается к фундаменту, вертикальный арматурный стержень, выходящий из фундамента, должен находиться прямо в центре оболочки купола на небольшом расстоянии от фундамента.

Это короткое расстояние зависит от размера купола, но обычно эффективное расстояние составляет 10% от высоты. Здесь вертикальная арматура служит для предотвращения проблем с моментным соединением между куполом и основанием. Резюме: для нижних 10% купола необходимо аккуратно разместить вертикальную сталь, чтобы она оставалась в центре бетона оболочки.

Мы узнали, что требуется усилие, чтобы удерживать обруч на расстоянии от 5/8″ до 1″ пенопласта. Рабочие всегда стремятся тянуть внутрь, чтобы закрепить стержень на месте, особенно когда они прикрепляют вертикальные стержни к горизонтальным стержням. Это постоянное дергание имеет тенденцию перемещать стержни наружу от пены — внутрь к куполу.

Рабочие должны быть проинструктированы держаться за арматурный стержень, когда затягивают арматурные анкеры. Все остальные правила размещения арматуры должны соблюдаться. Важно, чтобы обручи были надежно связаны друг с другом в коленях. Большую прочность конструкции придают обручи.

Толщина бетона

Для простых оболочек часто ошибочно полагают, что по мере увеличения толщины бетона арматурный стержень следует перемещать ближе к центру бетона.

Это не так, если только оболочка не подвергается несимметричным нагрузкам, таким как размещенная на ней башня, хранящийся в ней сыпучий продукт или сама оболочка заглублена. В этих случаях инженерия может существенно отличаться.

Но для большинства простых оболочек арматура обруча должна находиться на расстоянии от 5/8 до 1 дюйма от пенополиуретана. Способ добиться этого состоит в том, чтобы привязать его как можно ближе к уретану, а затем снять его там, где он может не свисать достаточно далеко от уретана. Это намного лучше, чем оказаться с арматурой, свисающей на 2–3 дюйма от уретана, и распылять лишний бетон, который только увеличивает вес.

Бетон следует наносить равномерными проходами по всей конструкции. Следует с большой осторожностью следить за тем, чтобы арматура была встроена в бетон.

Часто у производителей торкрет-бетона возникает искушение набрызгивать слишком сухой бетон. При слишком сухом распылении – без достаточной осадки – он имеет тенденцию ложиться на поверхность арматурного стержня, а не покрывать его. Как только стержни обруча заключены в кожух, здание, как правило, довольно прочное. Когда все стержни закрыты, большинство зданий структурно прочны навсегда. Представленная здесь информация относится к ненагруженным куполам диаметром примерно до 250 футов.

Спецификация арматурных стержней

Инженер должен показать расположение арматурных стержней в четкой и краткой форме. Спецификация арматурных стержней разрабатывалась в течение многих лет и является предпочтительным методом детализации общего расположения арматурных стержней. Это просто. Это очень просто. Это рассказывает историю.

Также читайте о Базальтовой арматуре.

^{Примечание. Впервые мы представили эту информацию в 2008 г. и обновили ее в 2012 г.}

Вопросы и ответы: Поддержка новой плиты рядом с существующим фундаментом

• Главная >
• Как >
• Фонды >
• Вопросы и ответы: поддержка новой плиты рядом с существующим фундаментом

Фундамент

Опубликовано: 000Z» itemprop=»dateCreated»> 01 декабря 1997 г.

Поддержка новой плиты

Автор Брент Андерсон

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (602,39 КБ)

В. Как лучше всего поддерживать новую плиту гаража рядом с существующей фундаментной стеной?

A. Брент Андерсон отвечает: Есть много способов поддержать плиту гаража рядом со стеной подвала. Наилучший подход заключается в обеспечении уплотненной обратной засыпки с плотностью по Проктору 95% от фундамента до подстилающего слоя (см. «Основы уплотнения почвы», 3/94). Основание должно состоять из крупнозернистого заполнителя толщиной от 4 до 6 дюймов (рисунок А ниже).

Если график работ или бюджет не позволяют тщательно уплотнить грунт вокруг стены подвала, то любой участок чрезмерной выемки грунта следует засыпать чистым гравием диаметром не менее 1 1/2 дюйма, который будет равномерно самоуплотняться под тяжестью грунта. плита и любые будущие нагрузки.

Другой вариант — использовать угол полки для поддержки края плиты гаража (B). Обычно мы рекомендуем непрерывный стальной уголок размером 3x3x3/8 дюйма, прикрученный к бетонной стене фундамента через каждые 16 дюймов болтами диаметром 1/2 дюйма. Однако это будет поддерживать только край плиты и не предотвратит растрескивание, которое может произойти, когда грунт под плитой уплотняется, оставляя пустоты там, где плита не поддерживается. Превентивной мерой является использование арматурной стали № 3 или № 4, расположенной на расстоянии 12 дюймов от центра плиты в обоих направлениях. Это повысит способность плиты перекрывать пустоты по мере уплотнения грунта.

Плиты также можно соединить со стеной подвала с помощью арматурных штифтов (C). По сути, это та же концепция, что и угол полки. Однако, поскольку стальная арматура ограничивает движение края плиты, на полу гаража может быть больше трещин.

Другой метод заключается в том, чтобы поддерживать плиту на настенных пилястрах или бетонных опорах (D), опирающихся либо на основание внизу, либо в местах, где есть подозрение на просадку грунта.
