Монолитная плита фундамента подвержена высоким нагрузкам. Значительно снизить их и повысить устойчивость здания помогает армирование.

Статья даст подробное описание, что такое армирование плиты фундамента. Дополнительно будет дано описание выбора необходимой арматуры, расчет ее количества, схема армирования и инструкция по монтажу, вязке прутьев.

Назначение

Армирование монолитной плиты имеет большое значение. Простой бетон не в состоянии выдержать нагрузки, которые возникают при растяжении и сдавливании конструкции. Все эти нагрузки возникают во время подвижек грунтов, просадки готового сооружения и от веса самой постройки.

Армирование монолитной плиты перед заливкой фундамента помогает снизить все возможные возникающие нагрузки. Наличие арматуры в монолитной плите, даже при повреждении бетона, удерживает его на месте и не позволяют ему расползаться.

Разновидности

При постройке зданий может использоваться 2 основных типа монолитного фундамента:

1. Плита. Этот тип предполагает укладку или заливку нескольких железобетонных плит. Готовая плита может использоваться в качестве фундамента или перекрытия.
2. Монолит. Представляет собой одну целую плиту под всей площадью здания. В отличие от плиточного типа, обладает более высокими прочностными характеристиками из-за того, что отсутствуют стыки. Такой вариант не используется для перекрытий.

Оба этих варианта объединяет наличие армирующего каркаса, который принимает на себя практически всю основную нагрузку. Бетон в свою очередь защищает каркас от воздействия влаги, улучшая антикоррозийные свойства арматуры.

Для плитного фундамента характерны 2 типа поверхности:

1. Наличие рельефа с одной или двух сторон. Рифленая нижняя поверхность улучшает сцепление основания с почвой, снижая возможные подвижки плиты. Рифление внешней стороны используется только для будущей облицовки пола.
2. Гладкая. Такой тип подходит для бетонной плиты под фундамент. Кроме того такую конструкцию используют для монтажа стен. В плитах могут присутствовать специальные борозды для прокладки различных коммуникаций и кабелей.

Армирование плитного фундамента можно выполнить самостоятельно. Главное знать — как правильно выбирать арматурные стержни, изучить технику их укладки и связки.

Подбор арматуры

Арматурные стержни это основа каркаса под фундамент. Далее будет дано описание — какая арматура нужна для создания прочного и качественного каркаса.

В качестве арматуры для монолитной плиты используется:

• Класс «АIII» — является аналогом марок «А400» или «А500». Данный класс отличается малым сечением с широким разбегом ребер рифления.
• Класс «АII», аналог арматуры «А300». Разряженная рельефная поверхность отличительная особенность такой арматуры. Большой промежуток между ребрами плохо удерживает бетон при его подвижках. Такая модель стержней может использоваться в качестве усиления или для вертикальной фиксации каркаса.
• Класс «АI» — аналог марки «А240». Относится к классу штанг из-за своей гладкой поверхности.
• «А500» — запрещена для сваривания. Такие стержни используются при производстве усиливающих хомутов.
• «А500С» — подходит для сваривания или связывания каркасов под фундамент.

Класс арматуры в плите повлияет на монтаж и последующую устойчивость всей конструкции. Очень важно выбрать правильное сечение стержней арматуры. Правильно подобранный диаметр арматуры повысит устойчивость основания ко всем возникающим нагрузкам. Для точного выбора арматуры необходимо учесть, какой площади будет сама плита:

• Если одна сторона фундамента имеет длину не более 3 метров, то подойдет стержень сечением 1 см.
• Если длина одной стороны превышает 3 метра, то подбираются прутья сечением 12 мм.

Каркас под монолитную плиту можно собрать из стержней 12–16 мм. При выборе стоит учесть количество этажей и общую площадь плиты. Для больших площадей используется арматура до 40 мм в диаметре.

Расчет количества стержней

В монолитной плите фундамента используется двусторонняя сетка, которая состоит из нижней и верхней частей. При расчете количества арматуры нужно обязательно учитывать этот факт. Расчет количества арматуры проводится следующим образом:

1. Учитывается общая площадь плиты. При стандартной длине арматуры 6 м расчет должен делаться с учетом того, что надо будет в дальнейшем изгибать стержни по краям.
2. Учитывается размер ячейки. Для каркасов 3х3 метра ячейка должна иметь размер 40х40 см. Чем больше площадь основания, тем меньше будет размер самой ячейки. Если плита имеет площадь более 6х6 метров, то размер ячейки составляет в этом случае 20х20 см.
3. Схема армирования плиты предполагает нахлест стержней в районе стен. Длина нахлеста может составлять от 40 до 60 см.
4. Также учитывается количество сторон каркаса. Всего их должно быть две — верхняя и нижняя. Допустим монтаж всего одной решетки, однако такой вариант допустим только при проектировании небольших и легких построек.
5. Плита также имеет П-образные сочленения, которые увеличивают устойчивость и жесткость конструкции. Если толщина плиты 30 см, то «лапка» должна иметь размер 20 см и ширину 40 см для опорных стоек. При таких размерах общая длина лапки составляет 106 см.

Далее необходимо использовать формулу для расчета общего количества стержней:

Например, надо рассчитать количество и вес всех арматурных прутьев для плиты размером 5х5 метров и сечением ячейки 20 см.

Делаем общий расчет количества следующим образом:

1. 5/0.2 + 1 = 26 продольных стержней.
2. Полученное значение необходимо увеличить в 2 раза за счет равного количества продольных и поперечных стержней. Получаем 26 х 2 = 52 стержня. Это общее количество прутьев, необходимых для сборки одной сетки каркаса.
3. Таких сеток всего 2. Значит 52 умножаем на 2 и получаем 104 стержня для двух сеток.
4. При длине одного стержня 6 м общая длина всех стержней составляет 104 х 6 = 624 метра.
5. Далее рассчитывается количество точек пересечения. Для этого надо количество продольных стержней возвести в квадрат. Получаем 26 х 26 = 676.
6. Схема армирования бетонной монолитной плиты предполагает наличие защитного слоя. Поэтому при креплении каркаса учитывается высота защитного слоя и длина самого крепления. Например, при ячейке 20 см это составит 0.2 х 676 = 135.2 метров арматуры для точек крепления. Округляем до 136 метров. Далее рассчитывается общий метраж арматурных прутьев для каркаса. Он будет равен 624 + 136 = 760 метров. Это и есть общее длина всех стержней, необходимых для вязки арматуры в каркас. Также нужно учесть выпуски из фундаментной плиты.
7. Один стержень длиной 6 метров имеет примерный вес 0.6 кг. Отсюда следует, что общий вес арматуры составит 760 х 0.6 = 501. 6 килограмм.

Далее требуется выполнить примерный расчет количества вязальной проволоки. Важно, чтобы толщина проволоки была не менее 1.4 мм. Вязка арматуры бетонной монолитной плиты осуществляется обожженным стальным прокатом. Расчет осуществляется следующим образом:

1. Стандартный кусок проволоки имеет длину 30 см.
2. Раннее при расчете количества арматуры было определено 676 точек пересечения. Это означает, что все эти точки должны быть связаны 2 раза (в верхней и нижней части каркаса). Значит 0.3 х 676 х 2 = 405.6 метров. Округляем полученное число до 406.
3. Далее необходимо учесть возможное повреждение части проволоки в момент затяжки. Для этого стоит увеличить метраж на 15%. Поэтому 406 х 15 / 100 = 60.9 метров длина запаса. Округляем до 61. После этого 406 + 61 = 467 метров общая длина проволоки для каркаса размером 5х5 метра.
4. 1 метр проволоки толщиной 1.4 мм весит 12.1 грамма. Общий вес проволоки составит 467 х 0.12 = 56 кг.

Ниже представлена таблица, по которой можно определить вес проволоки и ее метраж в зависимости от толщины:

Схема армирования

Армируют железобетонную плиту неравномерно. Там где плита упирается в стену или колонну, потребуется дополнительное усиление. Эти места называют зоной продавливания. В таких местах арматуру укладывают в один слой, если плита имеет толщину не более 15 см. В том случае, когда толщина плиты составляет более 15 см, то ее армируют с помощью каркаса. О том, как правильно армировать монолитную плиту с помощью каркаса, будет рассказано далее в статье.

Схема армирования бетонной фундаментной плиты предполагает монтаж каркаса в два слоя. Нижняя часть является несущей, именно на нее действуют растягивающие нагрузки. Верхний слой принимает на себя нагрузки от стен и перекрытий.

Каркас плиты представляет собой сетку из арматурных стержней. Таких сеток всего две, они укладываются параллельно друг другу на расстоянии не более 20 см. Когда делается армирование плитного фундамента, учитывается схема расположения каждого элемента каркаса.

Армировать плиту надо будет с помощью следующей пошаговой инструкции:

1. Сначала параллельно раскладывают арматуру в месте заливки фундамента. Прутья укладывают на специальные подложки высотой до 5 см. Это позволяет учесть толщину будущего защитного слоя. Так же используется ранее рассчитанный шаг арматуры. Для зданий высотой в 1 этаж и общей площадью плиты 20 кв. м допустим шаг 30х30 см. Применяемое правило — чем выше нагрузка на плиту, тем меньше должно быть расстояние между прутьями каркаса.
2. Армирование так же предполагает усиление по краям. Поэтому каждая арматура должна иметь изгиб 90 градусов на концах. Длина изгиба должна составлять от 40 до 50 см. При изгибе значительно уменьшается длина самих стержней, поэтому разрешается использование П-образных хомутов для скрепления 2 решеток и усиления краев плиты. Если плита будет в сопряжена со стеной, учитываются удерживающие выпуски. Они могут быть как прямыми, так и изогнутыми под углом 90 градусов.
3. После раскладки всей арматуры, укладываются поперечные армирующие прутья. Их нужно уложить с учетом величины шага. Поперечная арматура также должна иметь изгиб по краям для формирования хомутов. Поперечное армирование фундаментной плиты предполагает значительное уменьшение шага прутьев в тех местах, где прилегают несущие стены и края самого каркаса.
4. Все уложенные стержни скрепляются между собой в местах пересечений друг с другом. Делается это при помощи проволоки.
5. Следующий шаг армирования — установка П-образных хомутов. Они монтируются по всему периметру каркаса и соединяются с прутьями нижней сетки.
6. Последним шагом будет усиление углов плиты. Оно выполняется с помощью крепления двух П-образных хомутов по краям угла и одного в центре.
7. По такой же схеме выполняется сборка второй (верхней) решетки. Обе половины каркаса скрепляются между собой проволокой в местах всех пересечений и соприкосновений.

Схема армирования кроме того предполагает дополнительное усиление по центру и в местах сопряжения с несущими стенами. Усиление таких мест так же производится арматурой. Прутья длиной до 0.5 м укладываются через каждые 50 см на нижнюю и верхнюю сетку по всей площади каркаса, а так же по краям. Такое усиление позволяет значительно снизить нагрузку продавливанием как в центре, так и по краям.

Процесс сборки

Сборка каркаса монолитной плиты фундамента выполняется непосредственно в подготовленном котловане или отдельно. Алгоритм армирования плиты фундамента будет следующим:

1. Песчано-гравийную подушку покрыть слоем бетона толщиной до 10 см. Он необходим для выравнивания поверхности плиты по горизонту и усиления мест соприкосновения самой нижней части с грунтом.
2. На бетонный слой потом надо нанести гидроизоляцию. Она используется для защиты будущей плиты от влаги.
3. На поверхность созданного слоя необходимо установить подставки, которые обеспечат зазор для заливки бетона толщиной 5 см. Расстояние между подставками должно составлять не более 50 см. Увеличение этого расстояния приведет к провисанию стержней и сокращению нижнего защитного слоя бетона.
4. Укладка арматуры в плитный фундамент (нижняя сетка) делается строго по ранее установленным подставкам. При этом учитывается рассчитанный шаг прутьев. Это расстояние отвечает за размер будущей ячейки. Также нижняя арматура укладывается с учетом сужения в районе краев и сопряжения с несущими стенами. Раскладка выполняется из уже согнутых по краям стержней.
5. После монтажа нижних прутьев, выполняется установка верхних поперечных стержней. Их так же стоит укладывать с учетом ранее определенного размера ячейки, изгиба по краям, сужения в районе примыкания стен.
6. Все уложенные стержни необходимо связать в прочную сетку.
7. Далее выполняется усиление по краям и углам. В качестве усилителей выступают П-образные хомуты. Их связывают с концами каждой уложенной арматуры, формируя окончательное усиление нижней части каркаса.
8. На заключительном этапе проводится закрепление сетки. Оно выполняется при помощи арматуры, вбитой строго вертикально в грунт. Длина таких стержней не должна быть менее 40 см. Длина прутьев подбирается с учетом высоты всего каркаса. Например, при высоте всей сетки 20 см, стержни должны быть забиты в грунт на глубину 20–30 см. Вертикальное усиление проводится по центру, углам и краям каркаса. Расстояние между стержнями в районе углов не более 50 см. Вбивается по три стержня, что значительно увеличивает устойчивость всей плиты и предотвращает ее искривление.
9. После окончания монтажа нижней части, приступают к монтажу верхней части сетки. Обе части скрепляются между собой в местах стыков и пересечений.

При сборке плитного каркаса надо учитывать возможный прогиб в центре и по краям. После окончания сборки необходимо усилить конструкцию дополнительными стержнями.

Делается это следующим образом:

1. Арматура длиной 50–70 см накладывается на угол и связывается с верхней сеткой.
2. Следующий стержень нужно укладывать в том же направлении, но с разрывом 30–50 см. После укладки стержней по всей длине одного края, нужно приступить к укладке следующего пролета. Расположение нового пролета относительно предыдущего составляет примерно 50–70 см.

Подобное усиление особенно эффективно выдерживает прогибающую нагрузку по центру плиты. Этот метод используется при обустройстве плит длиной более 5 метров.

Вязка

Рассмотрим в данном разделе, как правильно вязать арматуру для монолитного основания. Вязка арматуры для монолитной плиты фундамента делается с соблюдением определенных правил и требований, о которых будет рассказано ниже.

Связывать арматуру можно с помощью:

1. Ручного метода. В этом случае вяжем прутья, используя специальные крючки или обычные плоскогубцы.
2. Механического способа. Предполагает использование крючка со спиральной рукояткой и дрели. Такой метод считается довольно эффективным.
3. Специального пистолета. Применяется строительными бригадами при монтаже сеток большой площади. Связанная таким способом арматура прослужит довольно долго, если при вязке соблюдаются все необходимые требования.

Далее будет дано описание, как вязать арматуру для монолитного фундамента с использованием крючка:

1. Порезать моток обожженной стальной проволоки на куски длиной 20–30 см. Строительными нормами запрещается использование ржавой проволоки, но прописывается ее замачивание перед использованием. Предполагается, что мокрая или немного «рыжая» проволока будет иметь большую агдезию с залитым бетоном.
2. Куски нарезанной проволоки необходимо согнуть пополам. Каждый кусок укладывается в местах пересечений прутьев.
3. Проволоку подвести снизу под стык и немного согнуть.
4. Крючок вставить в проволочную петлю и небольшим вращением зацепить оба конца проволоки. Потом надо слегка провернуть его, чтобы получился небольшой сгиб.
5. По часовой стрелке начать проворачивать крючок, закручивая проволоку. Нужно строго соблюдать давление закручивания. После полной стяжки допускается фиксация 1 оборотом.
6. Загнуть оставшиеся концы проволоки под нижний край стыка или обрезать.

Ручная вязка при помощи плоскогубцев — это простое скручивание двух загнутых частей проволоки. При этом потребуется больше времени и наличие определенной сноровки.

Механизированный способ вязки предполагает использование дрели со вставленным в ее обойму крючком. Техника используется такая же, но связывание будет проводиться при этом намного быстрее. Связывание при помощи пистолета предполагает применение уже готового материала в кассетах. Необходимо просто обхватить место стыка концом инструмента и нажать на рычаг.

Устройство быстро осуществит связывание, с последующей обрезкой излишков. Вязать арматуру для фундамента лучше обожженной стальной проволокой. Сечение проволоки должно составлять 0.8–1.4 мм. Очень важно чтобы материал легко гнулся, не обламывался, на нем отсутствовала ржавчина и деформация.

Общие рекомендации

При проектировании и монтаже каркаса для плиты фундамента, необходимо соблюдать ряд норм и требований. Общие рекомендации следующие:

1. Надо учитывать, что использование сварки для соединения стержней запрещено.
2. Места соединений должны иметь длину не менее 25 см и зафиксированы с помощью проволоки в 3–5 местах.
3. Чертеж каркаса, на момент проектирования, должен учитывать все места наибольшей нагрузки и включать дополнительное усиление таких точек.
4. Укладывать арматуру рекомендуется делать только в тех местах, которые заранее подготовлены для этого. Площадка должна быть расчищена, углублена и иметь защитный бетонный пояс толщиной до 5 см.
5. В местах примыкания стены, фундамент усиливается за счет дополнительной арматуры или хомутов.
6. Нижнюю сетку лучше формировать из арматуры большого диаметра.
7. Запрещается сгибать стержни при помощи нагрева или использовать сваренные куски. Сгибание проводится только при помощи специальных механизмов (трубогибов) или иного оборудования.

Также запрещается усиление каркаса при помощи незакрепленных материалов. Например, нормами СП 52–101 установлен запрет на усиление кусками строительного мусора на момент заливки каркаса бетоном.

Заключение

В статье были рассмотрены правила и методы правильного армирования монолитной плиты. Кроме того была рассказано, как правильно вязать арматуру при монтаже конструкции и какие схемы армирования каркаса применяются в настоящее время. С помощью приведенных инструкций вы всегда сможете правильно подобрать и рассчитать необходимое количество всех материалов. Правильная сборка каркаса позволит создать монолитную плиту фундамента, защищенную от негативных факторов и способную выдержать все возникающие нагрузки.

Вязка арматуры монолитной плиты в Санкт-Петербурге

В большинстве случаев арматурный каркас для монолитной плиты изготавливается непосредственно на стройке. Использование готовых сварных арматурных сеток, которые можно приобрести в магазине, имеет ограниченное применение из-за нарушения прочностных свойств металла в местах сварки. Такие изделия используют в основном в менее ответственных сооружениях с небольшим сроком эксплуатации.

Конструкция и материалы армокаркаса

Стальной каркас для монолитной плиты или ленточного фундамента нужен для увеличения примерно на порядок прочности бетона на растяжение. Рассматриваемый каркас монолитной плиты содержит два слоя армирующей сетки, разнесенных по вертикали на 150-250 мм (в зависимости от толщины плиты).

Стальные стержни сеток — это рифлёная арматура классов А2 или А3 диаметром 10-14 мм. Слои соединяются между собой специальными элементами, называемыми подставными столиками, «пауками» или «лягушками», выполненными из гладкой арматуры А1 толщиной 8-10 мм.

В торцах плиты слои связывают П-образными хомутами, при необходимости усиливая отдельные участки монолита. Для связи плитного фундамента с будущими стенами в местах их расположения выпускают вертикальные стержни, связанные с армокаркасом.

Вязка арматуры монолитной плиты в СПб

Все описанные соединения необходимо выполнять в соответствии с правилами вязки арматуры для монолитной плиты. Они состоят в следующем:

• перед началом работ необходимо составить схему, в которой размер ячеек не должен превышать величины 30х30 см;
• в местах расположения стен и других тяжёлых элементов конструкции ячейки должны быть уменьшены до размера 10х10 см;
• шаг вязки арматуры для монолитной плиты допускается увеличивать до значения «через один» — не на каждом пересечении стержней, а через один;
• соединения продольных элементов необходимо выполнять, как минимум, в двух местах;
• для вязки использовать отожжённую стальную проволоку диаметром 1,2-1,4 мм, не тронутую ржавчиной;
• вязку арматуры монолитной плиты необходимо выполнять в соответствии с ГОСТ 10922-2012.

Как вязать арматуру под плиту?

Технологический процесс вязки одинаков для армирования и монолитной плиты, и ленточного фундамента, и плиты перекрытия. Состоит он в следующем:

1. Вязальную проволоку длиной 30 см складывают вдвое, оборачивают этим отрезком соединение стержней.
2. Запускают крюк в петлю одного конца проволоки, вращая его с захватом другого конца, добиваются скручивания проволоки со стягиванием стержней.

При выполнении операции важно научиться определять степень натяжения, чтобы не допустить обрыва проволоки.

Технологию вязки можно осуществлять тремя видами инструмента:

1. пистолетом для вязки арматуры — эта операция выполняется автоматически при поднесении головки к пересечению стержней;
2. механизированным крюком, оснащённым головкой со спиральными канавками — её перемещение вдоль оси вращает крюк;
3. ручным крючком — наиболее дешёвым и распространённым.

Пистолет — дорогостоящий инструмент, он может окупаться только в профессиональных бригадах с постоянно высокой загрузкой. Механизированный крюк несколько сокращает время выполнения вязки, но бригады в большинстве случаев производят её ручным крючком, доработанной отвёрткой либо вообще подручным гвоздём.

Чтобы понять, как правильно вязать арматуру для монолитной плиты, лучше понаблюдать за работой мастера воочию или посмотреть видеоролик.

Как правило, неподготовленный работник может научиться вязать арматуру для фундамента всего за один день, поэтому ускорить подготовку каркаса плиты к заливке бетоном несложно — нужно лишь увеличить состав бригады.

Правильная вязка арматуры — залог получения качественного долголетнего фундамента. А строительство фундамента в СПб — один из профилей деятельности нашей компании. Звоните или обращайтесь через сайт, чтобы получить консультацию или закупить необходимые материалы.

Звоните по номеру +7 (812) 426-17-15. С нами удобно!

в монолитном куполе

Почему арматура

Важно понимать, почему мы используем арматуру (армирующий стальной стержень) в бетоне. Он используется для поглощения сил растяжения в бетоне, так как бетон имеет очень низкую прочность в качестве материала для растяжения.

На подъездной дорожке арматуру обычно располагают как можно ближе к центру толщины. Причина: давление на проезжую часть может быть сбоку или в центре.

Но наиболее важным местом для арматуры в балке является ее нижняя часть, где она будет больше удерживаться. Если бы арматура была размещена сверху, она бы не держала много.

Арматура также помогает перемещать температуру в бетоне, смягчая напряжения, создаваемые неравномерностью температуры и усадкой бетона. В местах, где это основное назначение арматуры, ее называют термостойкой сталью. Арматура также помогает измерять толщину набрызг-бетона при его нанесении.

В монолитном куполе арматура размещается для противодействия силам растяжения внутри бетона. Давление на купол может оказывать или оказывает воздействие из многих источников: снег, ветер, сила тяжести, обваловка, закапывание, ходьба по куполу, подвесные светильники, звуковые системы, башни, падающие двигатели самолетов, прикрепленные конструкции и т. д.

В этой статье рассматриваются только ненагруженные монолитные купола. К ним относятся дома, школы, церкви и т. д. Но для зданий с башнями наверху, насыпями, подвесными полами или складскими помещениями может потребоваться другая компоновка арматуры. Безусловно, для таких дополнительных нагрузок требуется дополнительное проектирование.

Кольцевая арматура

Арматура, которая лучше всего удерживает купол, — это кольцевая арматура, которая проходит вокруг купола. Арматурный стержень, идущий вверх и вниз, называется вертикальным. Арматурный стержень работает примерно так же, как обручи на бочке. Следовательно, они должны быть расположены настолько далеко снаружи, насколько это практически возможно.

Очевидно, что вокруг арматуры должен быть бетон, чтобы склеить ее. Таким образом, арматурный стержень должен находиться на расстоянии от 5/8 до 1 дюйма от внешней поверхности бетона (нижняя часть пенополиуретана). Для монолитного купола сначала размещается кольцевая арматура.

Коды

Для большинства монолитных куполов, построенных как жилые дома, требуется минимальная толщина бетона 2,5 дюйма. Нормы требуют, чтобы арматурные стержни располагались не дальше, чем в 5 раз больше толщины бетона. Следовательно, большая часть арматуры в куполах меньшего размера – до 100 футов в диаметре – размещается на расстоянии не менее 12 дюймов от центра.

Нижние части монолитных куполов обычно толще, поэтому арматуру часто можно размещать дальше друг от друга. Всегда обращайтесь к техническим листам для каждого конкретного купола. Бетон, по мере того как он заполняется вокруг арматуры, становится клеем, который скрепляет арматуру и передает напряжение от бетона к арматуре.

Кодекс требует, чтобы арматурный стержень имел покрытие толщиной 5/8 дюйма на внешней поверхности, если внешняя поверхность защищена от непогоды (т. е. окрашена, покрыта полиуретановой пеной или брезентом, защищена от непогоды иным образом). 2,5 дюйма бетона, внешний кольцевой стержень должен находиться на расстоянии 5/8 дюйма от внешней поверхности бетона.

Вертикальная арматура

Вертикальный слой арматуры укладывается на обручи. Если эти слои арматуры имеют толщину 3/8 дюйма, это означает, что вы автоматически находитесь на расстоянии 1 1/2 дюйма от уретана до внутренней поверхности арматуры. Еще от 3/4 дюйма до 1 дюйма бетона необходимо для завершения оболочки толщиной 2,5 дюйма. Если арматура размещена очень аккуратно, а оператор торкретирования осторожен, все пойдет хорошо для бетонной оболочки толщиной 2,5 дюйма.

Для монолитных куполов, требующих более толстых оболочек, арматурные стержни по-прежнему должны размещаться снаружи. (Примечание: если бетон находится в непосредственном контакте с землей, требуется 2 дюйма бетонного покрытия, если оно сформировано. Если заливка осуществляется непосредственно на грязь, требуется 3 дюйма.)

Когда на монолитный купол оказывается давление, купол сразу же пытается прогнуться под давлением. Рядом с этой областью купол попытается выгнуться наружу, но ему не позволят этого сделать стержни обруча. Поэтому пяльцы всегда должны находиться на внешней поверхности рядом с пенополиуретаном. Так же, как обручи на деревянной бочке не годятся для внутренней части бочки, обручи на бетонном куполе должны быть снаружи. Если они находятся внутри, их легче вырвать из бетона, когда на купол действует неуравновешенное давление.

Арматурный фундамент

Вертикальный арматурный стержень размещается внутри кольцевого арматурного стержня и привязывается непосредственно к кольцевому арматурному стержню, за исключением случаев, когда арматурный стержень приближается к основанию. Когда арматурный каркас приближается к фундаменту, вертикальный арматурный стержень, выходящий из фундамента, должен находиться прямо в центре оболочки купола на небольшом расстоянии от фундамента.

Это короткое расстояние зависит от размера купола, но обычно эффективное расстояние составляет 10% от высоты. Здесь вертикальная арматура служит для предотвращения проблем с моментным соединением между куполом и основанием. Резюме: для нижних 10% купола необходимо аккуратно разместить вертикальную сталь, чтобы она оставалась в центре бетона оболочки.

Мы узнали, что требуется усилие, чтобы удерживать обруч на расстоянии от 5/8″ до 1″ пенопласта. Рабочие всегда стремятся тянуть внутрь, чтобы закрепить стержень на месте, особенно когда они прикрепляют вертикальные стержни к горизонтальным стержням. Это постоянное дергание имеет тенденцию перемещать стержни наружу от пены — внутрь к куполу.

Рабочие должны быть проинструктированы держаться за арматурный стержень, когда затягивают арматурные анкеры. Все остальные правила размещения арматуры должны соблюдаться. Важно, чтобы обручи были надежно связаны друг с другом в коленях. Большую прочность конструкции придают обручи.

Толщина бетона

Для простых оболочек часто ошибочно полагают, что по мере увеличения толщины бетона арматурный стержень следует перемещать ближе к центру бетона.

Это не так, если только оболочка не подвергается несимметричным нагрузкам, таким как размещенная на ней башня, хранящийся в ней сыпучий продукт или сама оболочка заглублена. В этих случаях инженерия может существенно отличаться.

Но для большинства простых оболочек арматура обруча должна находиться на расстоянии от 5/8 до 1 дюйма от пенополиуретана. Способ добиться этого состоит в том, чтобы привязать его как можно ближе к уретану, а затем снять его там, где он может не свисать достаточно далеко от уретана. Это намного лучше, чем оказаться с арматурой, свисающей на 2–3 дюйма от уретана, и распылять лишний бетон, который только увеличивает вес.

Бетон следует наносить равномерными проходами по всей конструкции. Следует с большой осторожностью следить за тем, чтобы арматура была встроена в бетон.

Часто у производителей торкрет-бетона возникает искушение набрызгивать слишком сухой бетон. При слишком сухом распылении – без достаточной осадки – он имеет тенденцию ложиться на поверхность арматурного стержня, а не покрывать его. Как только стержни обруча заключены в кожух, здание, как правило, довольно прочное. Когда все стержни закрыты, большинство зданий структурно прочны навсегда. Представленная здесь информация относится к ненагруженным куполам диаметром примерно до 250 футов.

Спецификация арматурных стержней

Инженер должен показать расположение арматурных стержней в четкой и краткой форме. Спецификация арматурных стержней разрабатывалась в течение многих лет и является предпочтительным методом детализации общего расположения арматурных стержней. Это просто. Это очень просто. Это рассказывает историю.

Также читайте о Базальтовой арматуре.

^{Примечание. Впервые мы представили эту информацию в 2008 г. и обновили ее в 2012 г.}

Общая практика — Waddell Engineering Ltd.0001

Обычно мы соединяем блок с плитой с помощью арматуры, залитой в блок и встроенной в плиту.

Обратите внимание на анкерные болты, установленные в залитых цементным раствором ядрах бордюра из бетонных блоков.

Добавление бордюра из бетонных блоков может помочь повысить долговечность и эстетику вашего проекта. Обычно мы разрешаем добавить максимум 3 курса без дополнительной инженерной работы.

БЕТОН

В качестве альтернативы бетонному блоку можно использовать монолитный бетонный бордюр. Обычно нам требуется бетон 25 МПа, армированный (1) арматурой 15M, непрерывной в бордюре, а также дюбелями, просверленными и залитыми эпоксидной смолой или установленными на место перед заливкой основной плиты.

На плавающую плиту можно установить облицовочный кирпич. Мы рекомендуем не превышать высоту кирпича 4 фута-0 дюймов без добавления изоляции к плите. 84

Плавающие плиты могут иметь траншеи и отстойники, как и другие бетонные полы.   Ниже показана деталь, которую мы используем для наших траншей.

УТОЛЩЕННАЯ ПЛИТА ДЛЯ

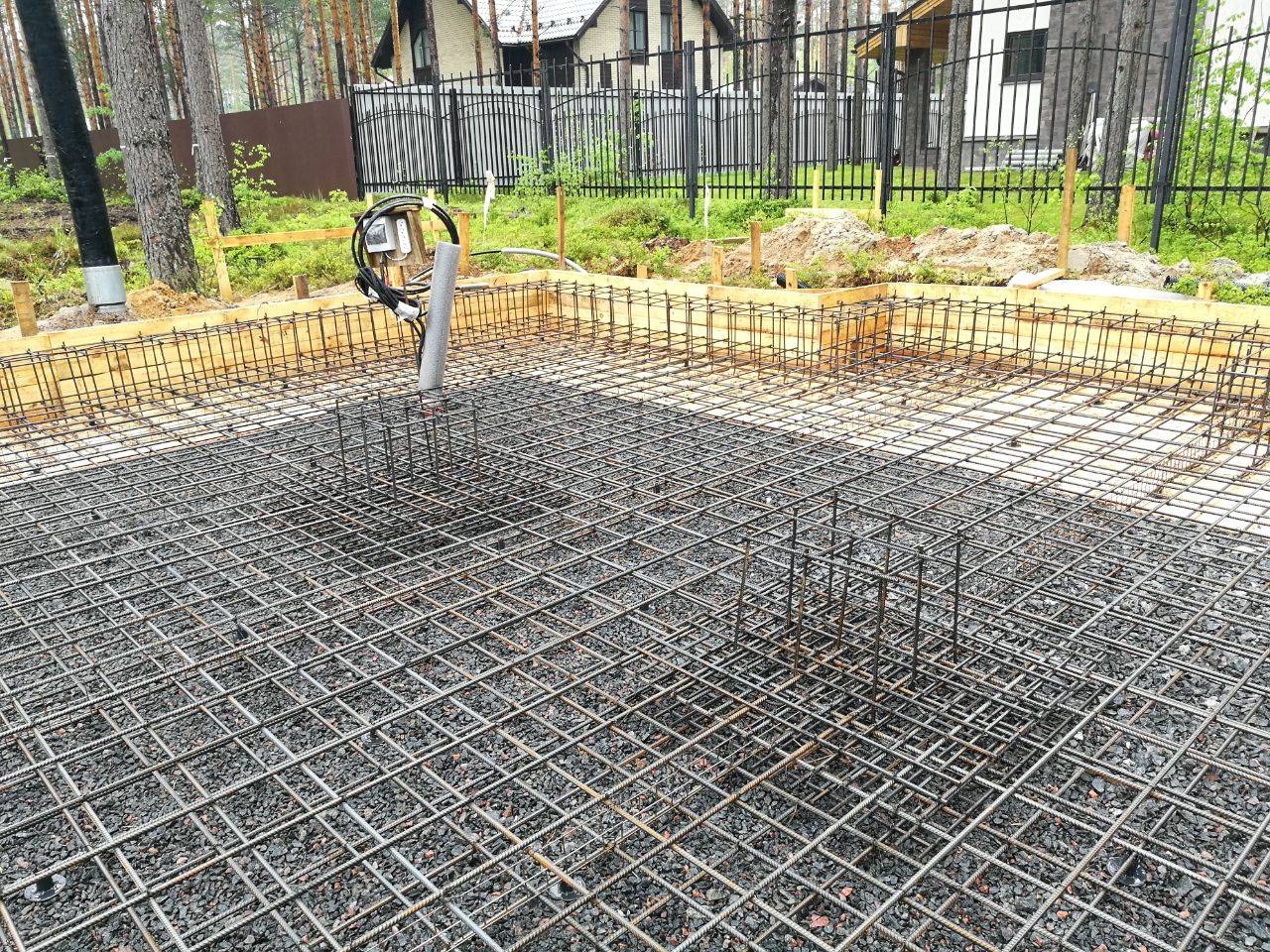

В местах расположения несущих стен плавающая плита должна быть утолщена, чтобы выдерживать нагрузку.

  90 005

Как правило, мы рекомендуем вбивать в существующий фундамент, а не формировать скользящее соединение. Обратите внимание на форму для бордюра с непрерывной заливкой.

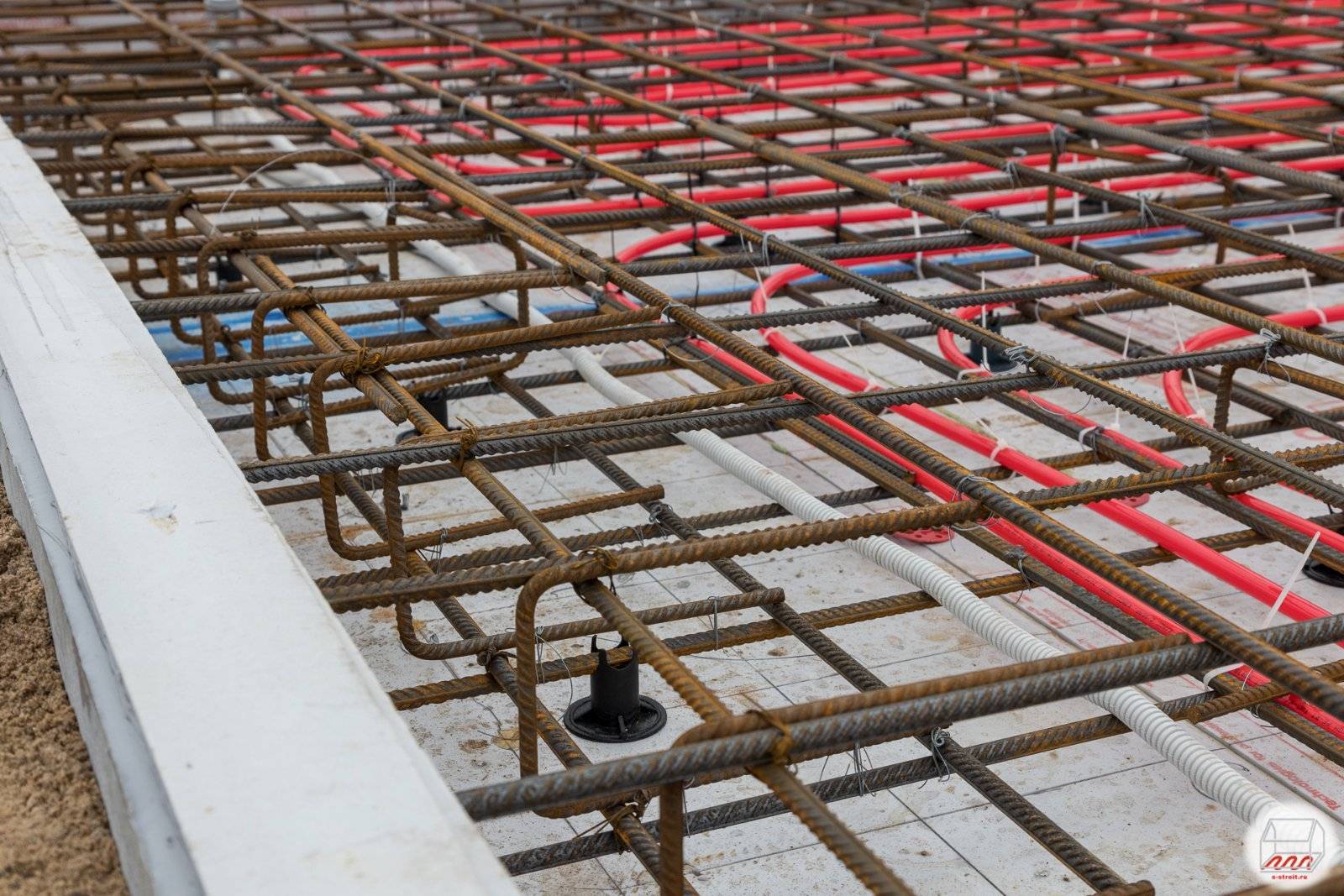

ПЛАВАЮЩАЯ ПЛИТА

  900 05

Покадровая видеосъемка подготовительных работ для плавающей плиты. 10 0258 ЗДАНИЙ  ТРЕБУЕТСЯ РАЗРАБОТКА
ШТАМПОВАННЫЕ ЧЕРТЕЖИ ПЛАВАЮЩИХ ПЛИТ?

СТАЛЬ

Это здание Pre-Eng Steel.
